Патроны токарные самоцентрирующие трехкулачковые

Патроны двух- и трехкулачковые универсальные пневматические

Патроны устанавливаются на переходном фланце по диаметру D1; кулачки самоцентрирующие крепятся болтами.

Размеры в мм

Примечание:

1. Основные размеры по ГОСТу 5410-50.
2. Предельные отклонения размеров D1 по А (ОСТ 1012), размеров D2 по 4-му классу точности.
3. Размеры D3, В, d, d1, d2 и S — рекомендуемые.

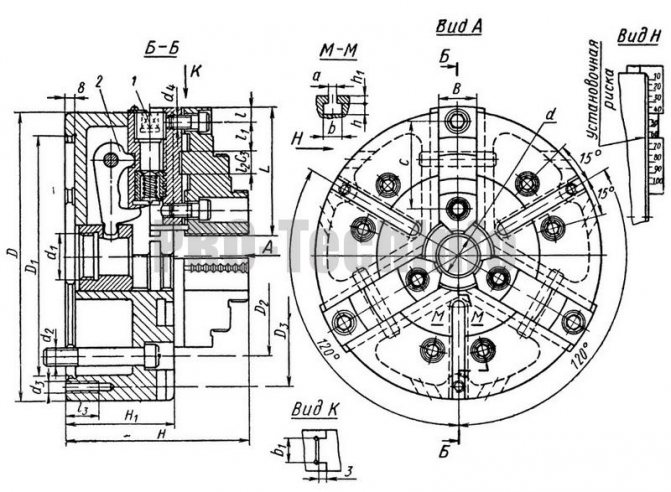

Патроны трехкулачковые самоцентрирующие рычажные

Конструкция патронов допускает независимую настройку кулачков с по­мощью винтов 1 имеющих нониусное деление.

Соотношение плеч передаточного рычага 2 составляет 1:3,5. Патроны устанавливают на переходном фланце шпинделя токарного станка.

Привод пневматический.

Размеры в мм

Трехкулачковые патроны для токарных станков

Токарный 3-х кулачковый патрон относится к зажимным устройствам токарных станков, устанавливаемых на передний конец их шпинделя. Этот узел играет роль фиксатора, обеспечивающего крепление и необходимую точность центрирования заготовки.

Используется в составе универсальных токарных, внутришлифовальных и револьверных станков. Чаще всего его применяют в серийном, мелкосерийном и единичном производстве. Этот патрон нужен для фиксации круглых и шестигранных заготовок, а также круглых прутков больших диаметров.

Патроны трехкулачковые самоцентрирующие клиновые

В отличие от патронов с рычажным зажимом, сближение кулачков производится затягиванием гильзы 1, соединенной через болт 2 с пневматическим приводом, имеющей наклонные пазы, связанные с клиновыми выступами кулачков 3. При угле наклона пазов 15° усилие зажима по сравнению с осевым (для каждого кулачка) возрастает в 3—4 раза. Фиксатор 4 удерживает гильзу относительно корпуса. Для смены кулачков необходимо повернуть гильзу так, чтобы выступы клиньев вышли из сцепления с гильзой.

Размеры в мм

Гидравлические фрезерные патроны: плюсы и минусы

Гидропатрон — один из самых передовых типов оснастки для фрезерного станка, обладающий очень большим усилием зажима. Гидравлический патрон точен, универсален и прост в применении. Сравним его с аналогами.

Как устроен и работает гидропатрон?

В гидропатроне инструмент зажимается за счет давления жидкости, находящейся внутри. Для зажима или разжима нужно повернуть винт, находящийся в боковой поверхности патрона.

Когда винт не завинчен, давление внутри патрона близко к атмосферному. По мере того, как винт закручивается, давление увеличивается, внутренний диаметр патрона за счет этого сокращается и накрепко фиксирует инструмент.

Преимущества и недостатки гидропатрона относительно других типов оснастки

Гидропатрон
vsцанговый патрон
Если сравнивать гидропатрон с цанговым зажимным патроном, то, конечно, в первом варианте усилия зажима будут в разы лучше.

Давление жидкости равномерно распределяется внутри гидропатрона, и обеспечивает сжатие инструмента по всей поверхности без каких-либо перекосов. В результате биение не превышает 3 мкм, что в несколько раз меньше, чем при зажатии инструмента в цанговом патроне.

Однако более совершенная конструкция не могла не сказаться на стоимости – цена на гидропатрон получается значительно выше, чем на цанговый.

Гидропатрон
vsпатронWeldon
Гидропатрон сопоставим с патроном Weldon по простоте использования. Ведь в обоих случаях для того, чтобы зафиксировать инструмент, вам понадобится всего лишь закрутить винт.

Однако, если патрон Weldon работает по принципу: чем сильнее зажмешь, тем крепче будет держаться, то в гидропатроне не придется заморачиваться с этим вопросом – достаточно довести винт до упора-ограничителя.

Гидропатрон
vsтермопатрон
По зажимным характеристикам гидро- и термопатрон сопоставимы. Однако для термопатрона вам потребуется специальное устройство для нагрева и охлаждения оснастки. В этом плане гидропатрон более универсален.

Недостатки гидропатронов

1. Гидропатрон рассчитан под инструмент с конкретным размером. Впрочем, эта проблема решаема за счет применения переходных втулок.

Если вам понадобится установить инструмент более маленького диаметра, то достаточно добавить в конструкцию переходную цангу-втулку.

2. Зажимать в гидропатроны инструмент с лыской нужно с большой осторожностью и ориентируясь на рекомендации производителя гидропатрона. В каталоге он обязательно укажет на возможность применения такого инструмента. В противном случае можно повредить конструкцию оснастки.

3. Существует вероятность поломки при зажиме гидропатрона вхолостую. Затягивать винт в рабочее положение без установленного инструмента строго запрещено.

4. При обработке на высоких скоростях необходимо применять СОЖ, так как жидкость внутри гидропатрона может закипеть.

Уникальная особенность гидропатрона

Жидкость внутри гидропатрона заметно гасит вибрации, без которых не обойтись во время обработки. Это способствует уменьшению износа шпинделя станка. Кроме того, рабочий инструмент прослужит вам намного дольше, а вероятность микросколов на режущей кромке будет сведена к минимуму.

Для помощи с подбором инструментальной оснастки обращайтесь к менеджерам компании ТИГРОТЕХ по телефону +7

. С ценами и наличием можно ознакомиться в нашем каталоге.

Патроны двухкулачковые самоцентрирующие рычажные

Применяют для закрепления заготовок по некруглой поверхности. Патроны устанавливают на переходном фланце. Привод пневматический.

Размеры в мм

Патрон двухкулачковый для установки деталей типа тройников

Установочная призма 1 и зажимающий кулачок 2 — сменные, это позволяет устанавливать детали, имеющие патрубки, диаметром до 50 мм. Поворот на углы 90° и 180° производят совместно с кронштейном 3. Положение кронштейна фиксируется пальцем 4 при повороте замковой оси 5.

Патроны переналаживаемые универсальные

Предназначены для крепления заготовок с применением сменных наладок, устанавливаемых на нижнем угольнике 1. Заготовка зажимается верхним кулачком 2, действующим от пневматического привода через рычаг 3. Боковые кулачки 4 служат для дополнительного крепления заготовки. Патроны устанавливают на переходном фланце.

Размеры в мм

Технические характеристики.

Корпус патрона выполнен из высококачественного специального чугуна

Рис.1 — Общий вид и основные размеры трехкулачкового токарного патрона.

Технические характеристики токарного патрона приведены в таблице 1

Таблица 1

С помощью токарного патрона, используя прямые и обратные кулачки, можно зафиксировать заготовки следующего диапазона размеров

Кулачок прямой предназначен для закрепления обрабатываемой заготовки за наружную поверхность для вала или за внутреннюю поверхность отверстия в заготовке. Кулачок обратный предназначен для закрепления обрабатываемой заготовки за наружную поверхность.

Точностные характеристики токарного патрона

Рис.2.1 — Токарный патрон на холостом ходу

патрон обеспечивает следующие точностные характеристики: Радиальное биение a – 0,045мм;

Торцевое биение c – 0,025мм.

Закрепляя заготовку в патроне можно добиться следующих характеристик:

Схема I :

Рис. 2.2 — Токарный патрон с креплением за внешнюю поверхность заготовки с прямыми кулачками.

диапазон закрепляемых заготовок от 5 до 118мм;

Радиальное биение a на длине 80 мм – 0,040мм.

Схема II :

Рис. 2.3 — Токарный патрон с креплением заготовки за внешнюю поверхность с обратными кулачками.

диапазон закрепляемых заготовок от 77 до 188мм и от 160 до 250мм;

Радиальное биение a – 0,045мм;

Торцевое биение c – 0,025мм.

Схема III:

Рис. 2.4 — Токарный патрон с креплением заготовки за внутреннюю поверхность с прямыми кулачками.

диапазон закрепляемых заготовок от 62 до 174мм и от 145 до 256мм;

Радиальное биение a – 0,045мм;

Торцевое биение c – 0,025мм.

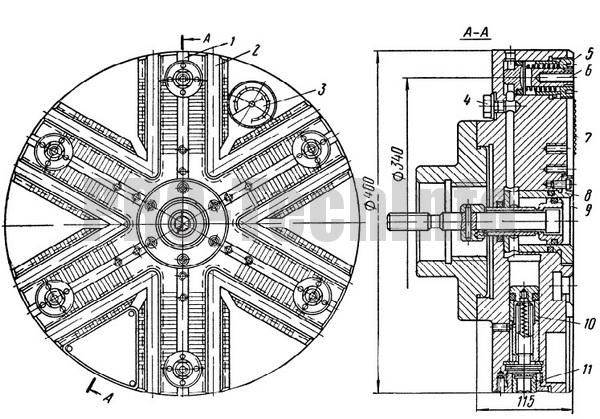

Патрон переналаживаемый универсальный гидравлический

Патрон оснащен сменным наладочным устройством, допускает уста­новку и крепление различных по форме и размерам заготовок, имеющих в качестве базы цилиндрическую наружную или внутреннюю поверхность.

Наладочные устройства центрируются по отверстию цилиндра 8. Эле­менты зажима устанавливаются по рифленой поверхности 7, а также по пазам 1 и 2.

Для зажима служат шесть силовых узлов 6, действующих от пневмо- гидравлического привода (гидравлическая часть смонтирована в корпусе патрона). Одновременно могут работать от одного до шести силовых узлов. Ненужные силовые точки выключают завертыванием гаек 5 до отказа. Избыточное давление в гидравлической среде создается поршнем 9, который приводится в действие от пневматического привода. Для предварительного зажима заготовки служит поршень 10, перемещающийся при повертывании винта 11. Отверстие 4 служит для заливки масла. Манометр 3 указывает давление в гидравлической среде.

Техническая характеристика

• Ход плунжера силового узла 10—14 мм;
• Усилие плунжера силового узла 50—800 кгс;
• Усилие на штоке пневмопривода станка 1200 кгс;
• Ход штока пневмопривода 50 мм.

❓ Часто задаваемые вопросы:

⭐ Подскажите варианты патронов для работ, которые требуется выполнять с двух установок (и довольно точно по биению).
Можно использовать детали польского производителя Bison-Bial. Например, токарный патрон 3504-80 позволяет избежать избыточных вибраций при больших оборотах. Радиальное биение корпуса составляет до 0,010 мм. Также для этих работ подойдет токарный 3-кулачковый патрон премиум класса KFD HE-170. Он характеризуется высокой точностью радиального и торцевого биения. В зависимости от диаметра патрона он способен работать при частотах от 3500 до 8000 об-1.

⭐ Нужен патрон для зажима и обработок труб на токарном станке. Как правильно подобрать диаметр?

Для работы с различными по размерам заготовками выпускаются патроны разных типоразмеров. Чтобы купить трехкулачковый патрон для токарного станка подходящего типа нужно учитывать следующее:

• модель станка;
• способ зажима трубы – по внешнему или внутреннему диаметру;
• размещение трубы – она пройдет сквозь патрон или будет фиксироваться за край.

Исходя из этих данных, а также учитывая рекомендации крепления трубных заготовок для конкретной модели станка, выбирается диаметр необходимого патрона.

Патроны переналаживаемые универсальные для крепления заготовок по фланцевой поверхности

Предназначаются для крепления заготовок с поджимом к торцовой поверхности. Для установки различных заготовок патроны оснащают сменными наладочными устройствами 1, которые центрируются по отверстию.

Зажимающие элементы — два кулачка 2, закрепленные на качающейся траверсе 3, соединенной с пневмоприводом болтами 4. Настройку кулачков на заданный размер осуществляют путем их радиального передвижения. Поворот кулачков происходит автоматически посредством направляющих байонетных пазов. Привод патрона пневматический.

Размеры в мм

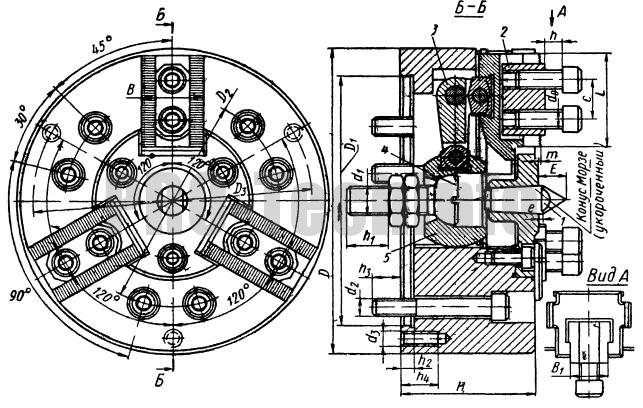

Патроны трехкулачковые поводковые

Патроны трехкулачковые поводковые предназначены для крепления заготовок, устанавливаемых в центрах.

Передний центр 1 неподвижно закреплен в патроне. Предварительную настройку кулачков 2 на заданный размер производят перестановкой их по рифленой поверхности. Благодаря шарнирному соединению тяги 4 с муфтой 5 кулачки могут самоустанавливаться, чем достигается равномерность зажима заготовки. Соотношение плеч рычага 3 составляет 1 : 2,5. Устанавливают на переходном фланце.

Привод — пневматический.

Размеры в мм

* Укороченный.

Патроны двухкулачковые поводковые

Патроны двухкулачковые поводковые предназначены для крепления заготовок по наружной необработанной поверхности, устанавливаемых в центрах. Предварительную установку кулачков 1 на заданный размер d производят путем перестановки коло­док 2, несущих кулачки, по рифленой поверхности ползуна 3. Для согла­сованного положения кулачков с осью центра ползун может самоустанавливаться относительно корпуса 4 при помощи пружинящих ограничителей 5.

Устанавливают на переходном фланце.

Устройство и принцип работы.

3.1. Конструкция спирально-реечного токарного патрона представлена на рис.3.

Рис.3 — Конструкция спирально-реечного токарного патрона.

Кулачки 1, 2 и 3 патрона перемещаются одновременно с помощью диска 4. На одной стороне этого диска выполнены пазы (имеющие форму архимедовой спирали), в которых расположены нижние выступы кулачков, а на другой — нарезано коническое зубчатое колесо, сопряженное с тремя коническими зубчатыми колесами 5. При повороте ключом одного из колес 5 диск 4 (благодаря зубчатому зацеплению) также поворачивается и посредством спирали перемещает одновременно и равномерно все три кулачка по пазам корпуса 6 патрона. В зависимости от направления вращения диска кулачки приближаются к центру патрона или удаляются от него, зажимая или освобождая деталь. Кулачки изготовляют трехступенчатыми и для повышения износостойкости закаливают.

Патроны поводковые с утопающим центром

Патроны поводковые с утопающим центром предназначены для закрепления деталей по наружной необработанной поверхности с одновременным центрированием подведенным центром 1. Давлением детали центр утепляется и обеспечивает досылку ее торца до упора в базовую поверхность гайки 2.

Запирание центра при зажиме осуществляется автоматически кулач­ками 5, которые сообщают сухарям 4 и ползунам 5 вращение (относи­тельно оси патрона). Благодаря наклонным пазам ползунам сообщается поступательное движение вдоль оси пазов. При этом сухари перемещаются по наклонным пазам и досылают кулачки до упора в гайку 2.
