Регулировка карбюратора бензопилы carver

Регулируем карбюратор бензопилы

Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.
Регулировка бензопилытребуется в следующих случаях:

заводские настройки карбюратора мотопилы сбиты;
мотор заводится с натугой и почти моментально глохнет;
попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
значительное изнашивание поршневой группы (в таком случаерегулировка карбюратора бензопилыявляется временной мерой).

Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

регулировка карбюратора бензопилы китайского производства

Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременнаярегулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

разгон мотора осуществляется быстро и плавно;
цепь остается неподвижной на холостом ходу;
двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

Регулировка карбюратора китайской бензопилыпроизводится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеровотрегулировать китайскую бензопилузанимает немногим более времени, в отличии от оригинальных инструментов.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта. Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Функционирование двигателя внутреннего сгорания (ДВС) бензопилы базируется на сжигании топливно-воздушно-масляной смеси. Чтобы смешать бензиново-масляную смесь с воздухом, а затем порционно подать ее в камеру сгорания, на двигателях устанавливают довольно сложное по своей конструкции устройство — карбюратор. При покупке новой бензопилы карбюратор уже имеет заводские настройки, но со временем они сбиваются, и устройство, контролирующее подачу топлива, требуется снова настраивать. Не зная, как устроен карбюратор, и не понимая принцип работы данного модуля, выполнить правильную его настройку будет проблематично.

Конструкционные особенности

Комфортность работы повышена за счет хорошего баланса, усовершенствованной конструкции виброгасителя, существенного снижения уровня шумов.

Несмотря на существенное улучшение рабочих характеристик, цена пилы Carver 45-15 по сравнению с предыдущими фирменными разработками увеличилась незначительно.

В конструкции бензопилы задействованы преимущества систем легкого старта и автоматической смазки цепи с регулируемой производительностью насоса. Компактное размещение внутреннего оборудования сочетается с удобным доступом к фильтру воздухозаборника, регулировочным узлам топливной системы и механизму натяжения цепи.

сочетание классической компоновки инструмента с современными направлениями промышленного дизайна;
веса с мощностными характеристиками;
простого обслуживания с увеличенной продолжительностью межремонтного срока эксплуатации.

Настройка карбюратора бензопилы. Или как не платить ремонтникам!

Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила требует периодического обслуживания.

Из-за несвоевременного или не самого качественного техобслуживания, а также в результате воздействия как плановых, так и чрезмерных нагрузок могут появляться разного рода неисправности. Для профессионалов перебои или нестабильная работа пилы снижает эффективность работы или может послужить причиной испорченного рабочего дня.

Одной из довольно часто встречающихся неисправностей является неверная настройка карбюратора бензопилы, которая сбивается из-за неудачных попыток регулировки или смещения регулировочных винтов по иным причинам.

[xyz-ihs snippet=»nachalo»]

Симптомы неисправностей и поломки, при которых требуется настройка карбюратора

О необходимости регулировки карбюратора свидетельствуют следующие признаки и неисправности:

двигатель заводится с натугой и практически мгновенно глохнет;
расход бензина чрезмерно большой, выхлоп слишком густой, горючая смесь в цилиндре полностью не сгорает;
сбиты заводские настройки карбюратора бензопилы (вследствие вибраций либо неудачных попыток регулирования);
неисправности воздухоочистительной системы, приведшие к попаданию частиц мусора в распределяющий топливную смесь механизм;
значительный износ поршневой группы — настройка карбюратора в этом случае выступает в качестве временной меры.

Понятно, что при попадании грязи в топливную систему одной настройкой проблему не решить — нужна её промывка. В случае же изношенности поршневой требуется капитальный ремонт. Однако во всех этих случаях также проводится и настройка карбюратора.

Назначение, конструкция и принцип действия карбюратора

Карбюратор нужен для подготовки топливовоздушной смеси для питания двигателя. Если пропорции в этой смеси неправильные, нарушается работа мотора. При несоблюдении пропорции в сторону увеличения количества топлива смесь называют перенасыщенной, если же топлива, наоборот, мало — бедной. На работе двигателя и то, и другое сказывается не лучшим образом.

В разных моделях бензопил карбюраторы отличаются по конструкции, однако по принципу действия они схожи. Поток воздуха с высокой скоростью перемещается по воздушному каналу.

Заслонка, перекрывающая канал, позволяет менять скорость воздушной струи. Топливо через распылитель подаётся в канал, где смешивается с поступающим воздухом, образуя топливовоздушную смесь.

Полученная смесь поступает в двигатель.

Давление в поплавковой камере, где перед смешиванием находится топливо, практически равняется атмосферному. Но в воздушном канале создаётся разрежение, благодаря чему горючее втягивается в поток воздуха.

Чем больше открывается заслонка, тем быстрее движется воздух, и количество топлива также увеличивается — частота оборотов двигателя растёт. Так упрощённо можно представить принцип действия карбюратора.

Для эффективной, ровной работы инструмента, получения максимальной отдачи и при этом экономного потребления топлива требуется настройка карбюратора бензопилы.

Перед регулировкой необходимо проверить топливный и воздушный фильтры — они должны быть чистыми. На большинстве бензопил настройка осуществляется тремя винтами: холостого хода, высоких оборотов, низких оборотов.

О правильной настройке карбюратора свидетельствуют такие признаки:

Цепь не движется на холостом ходу.
Двигатель разгоняется плавно и быстро.
Звук работающего мотора ровный, похож на звучание четырёхтактного двигателя.

К регулировке карбюратора нужно относиться со всей возможной аккуратностью, ведь ошибки в настройках могут привести к весьма серьёзным последствиям, вплоть до возникновения неисправности двигателя. Если нет стопроцентной уверенности в своих силах, необходимо обратиться в сервисный центр.

Регулировка карбюратора пилы Хускварна

Для режима обкатки, чтобы детали получали смазку в достаточном количестве, настройка карбюратора бензопилы Хускварна сделана таким образом, чтобы максимальная частота оборотов была на 600–700 об/мин. ниже рабочей.

Если нет возможности установить рабочую максимальную частоту по тахометру, менять предварительные настройки винтом H не стоит. Превышать значение максимального количества оборотов производителем запрещено.

Если после завершения регулировки, при работе двигателя на холостых оборотах цепь пилы движется, следует поворотом винта T против часовой стрелки вынудить её полностью остановиться.

Для точной регулировки пила должна быть прогрета не менее 10 минут, установлена на ровную поверхность. Шина должна быть направлена в противоположную сторону от человека, проводящего настройку.

На начальном этапе следует обнаружить наибольшее значение частоты холостого хода. Для этого винт L плавно поворачивают сначала слева направо, потом наоборот.

Когда опытным путём найдены максимальные обороты, надлежит вывернуть винт L против часовой стрелки на значение от 1/8 до четверти полного оборота.

Холостой ход настраивается жиклёром, маркированным буквой T. Его необходимо поворачивать слева направо до тех пор, пока цепь не начнёт движение. Затем плавно подать в обратном направлении, пока вращение цепи не прекратится.

Винт H считается установленным верно, если шум работы пилы при полном газе без нагрузки остаётся небольшим. Если выхлоп слишком дымный и пила сильно шумит — смесь слишком богатая. Нужно повернуть жиклёр H по часовой стрелке до установки правильного звучания.

Как правильно настраивать карбюратор, можно посмотреть на видео ниже.

[xyz-ihs snippet=»seredina»]

Бензопилы Партнёр и Штиль, их регулировки

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний.

В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки.

После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется.

Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Настройка карбюратора китайской бензопилы

Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход.

Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем.

Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от того же состояния. На многих видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.

[xyz-ihs snippet=»posledniy»] [xyz-ihs snippet=»recommend»]

Источник: https://proinstrumentinfo.ru/nastrojka-karbyuratora-benzopily-huskvarna-partner-shtil-kitajskoj-benzopily-video/

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Первые признаки неисправности карбюратора

Из-за несвоевременного либо непрофессионального повторяющегося обслуживания бензопилы, также из-за сильной нагрузки могут временами появляться трудности в её работе. Для проф работников такие поломки могут понизить эффективность их работы и попортить настроение на весь денек.

Неисправности карбюратора, в свою очередь, имеют специальные признаки. По ним сразу можно найти причину поломки.

О неверной настройке карбюратора свидетельствуют такие признаки:

Инструмент заводится проблематично, после этого сразу глохнет.
Бензопила глохнет при нажатии на газ.
Бензин расходуется в большенном количестве, причём он в цилиндрах ещё остаётся и не выгорает до конца, а выхлопы чрезвычайно густые.
Опции карбюратора, установленные на заводе производителя, сбиты вследствие неверного использования либо самостоятельной регулировки.
В систему забора воздуха попал мусор. Из-за этого она вышла из строя.
Поршни мотора израсходованы. Настройка карбюратора в данном случае только временно решит делему.

В этом случае, когда в карбюратор попала грязюка, одной настройкой не обойтись. Тут необходимо просто его почистить. Когда поршни израсходованы, то требуется делать полный ремонт мотора.

Но после чего, само собой, необходимо проводить настройку жиклёров карбюратора, также их продувку и очистку.

Регулировка Карбюратора Бензопилы Карвер

Самая наилучшая инфа о регулировке карбюраторов на бензопиле

Приветствую вас дорогие и самые верные читатели моего блога. В нынешней статье я решил разглядеть, как отрегулировать карбюратор на бензопиле. Ведь как мне кажется, вы не раз сталкивались с проблемкой, что ваша «дорогуша» подводила вас, когда так была нужна. А потому что мы с вами экономичные и не хотим растрачивать средства на то, что можем сделать сами, то давайте научимся регулировать карбюратор на наших бензопилах своими руками, без вербования проф ремонтников. И как вы скоро увидите, сделать это совершенно просто. Для вас даже ничего такого особенного не пригодиться, делать. Я специально разглядел регулировку карбюраторов всех узнаваемых марок пил, любая из которых обладает своими хитростями и аспектами и на мой взор это наилучшая информация в сети!

Итак, давайте начнем!

Что все-таки для вас пригодиться?

Во-1-х, аннотация по эксплуатации самого устройства.
Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
В-3-х — отвертка.

Как ни удивительно, это все, что нам будет необходимо.

Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других — низкие и высочайшие.

Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.

Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.

Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.

Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.

Регулировка карбюратора бензопилы.

А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.

Когда может понадобиться регулировка

При правильной эксплуатации хорошая бензопила Штиль 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…

Самые распространенные причины:

Разболтались фиксирующие винты
Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
Засорился карбюратор (в этом случае его придется еще и почистить).

Пошаговая настройка

«Партнер 350» регулируется аналогично многим моделям бензопил.

В этой модели имеем три регулятора:

Низких оборотов — L
Высоких — H
Холостых — T.

После выпуска с производства эти бензопилы настроены на поступление смеси больше, чем это необходимо. Так должно быть только в первые часы работы.

Когда мотор разогреется лучше перенастроить его. На холостом ходу закручивайте винт Т против часовой стрелки пока цепь не остановится, после чего настраиваем каждый из них в порядке: L, H,T.

Винт L нужно повернуть против часовой стрелки на ¼ оборота в тот момент, когда на холостом ходу начнутся самые большие витки.

Винт H регулируется так: прогреваем кабрюратор и поворачиваем против часовой стрелки на ¼ оборота. Чтобы определить все ли в порядке вам понадобится тахометр. Обороты должны быть такими же, как указаны максимальные в паспорте бензопилы.

Ваши действия должны привести к тому, чтобы двигатель сразу разгонялся и шумел как четырехкратный.

Аналогично настраивается и карбюратор Хускварна.

Partner 351 отличается только тем, что у него заводские настройки изначально подают оптимальное количество смеси, то есть, все сразу должно работать правильно. Но, при необходимости, указанная выше инструкция поможет вам настроить карбюратор правильно.

Регулировка Урала

Она немного отличается тем, что проводить ее следует не на резких максимальных оборотах, а следить, чтобы цепь набирала их быстро, но плавно, не сдвигаясь по шине.

В любом случае относиться к регулировке стоит очень серьезно, ведь если ее провести неправильно пила надолго с вами не останется. Берегите свои инструменты и если не уверены в своих силах, лучше отнесите к профессионалу.

Любая из них, даже крепенькая Дружба, нуждается во внимании и уходе. И тогда бензопила будет вашим верным помощником еще долгие годы.

Ремонт карбюратора пилы Carver: Возможные неисправности и их устранение

После того, как бензопила выработала 50-70 и более литров бензина, могут забыться фильтры и жиклеры.

Узел разбирают, Промывают, продувают сжатым воздухом и возвращают к работе.

Большинство механических поломок карбюратора Carver вызваны тем, что со временем эластичная мембрана становится грубой и быть не может правильно работать.

Можно разобрать карбюратор и заменить мембрану, если удастся найти такую запчасть. Однако такие узлы малопригодны к ремонту, и проще заменить весь карбюратор бензопилы Carver, а иногда и всю отработавшую своё бензопилу.

Чтобы выполнить регулировку карбюратора бензопилы Carver достаточно знать устройство и принцип работы. Зная их, Используя простые инструменты, и следуя алгоритму настройки рассказанному в статье, вы спокойно настрой его своими руками в домашних условиях. Стоит понимать, что регулировка все-таки серьезный процесс и если вы НЕ уверены в своих силах, то лучше отдать бензопилу в мастерскую.

регулировка карбюратора бензопилы китайского производства

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
диффузора, расположенного у входа в карбюратор;
жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
распылителя;
поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

После запуска ДВС открывается воздушная заслонка.
В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной чистки карбюратора собрать его и приступать к настройке. Сначала, следует осознать предназначение регулировочных винтов. Аннотация поможет в этом, но некие общие моменты следует учитывать сходу. Более всераспространенные обозначения винтов:

Н регулирует состояние основной струи, другими словами регулирует наивысшую скорость вращения вала мотора;
L регулирует токи холостого хода (отвечает за наименьшую скорость вращения вала)
Т регулирует работу холостого хода мотора. Он также может быть обозначен знаками LA либо S, на неких моделях карбюраторов это совершенно не так.

Вращение винтов H и L по часовой стрелке истощает воздушно-топливную смесь, а против часовой стрелки обогащает ее (количество бензина возрастает). При вращении винта Т скорость вращения вала в холостом ходе изменяется по часовой стрелке, она возрастает, а в оборотном направлении миниатюризируется.

Набросок два Механизмы регулировки карбюратора

До того как приступить к прямым действиям, следует отыскать и пристально изучить информацию о положении регулировочных винтов (величину углов поворота при регулировании). Эта информация доступна в аннотации к бензопилы. Потом необходимо приготовить рабочее место, выложить пыльцы на плоскую горизонтальную плоскость, направляя цепь в оборотном направлении от вас. Снимите все крышки, снимите поролон и воздушный фильтр. При всем этом предварительные операции числятся законченными, можно приступать к основной части работы.

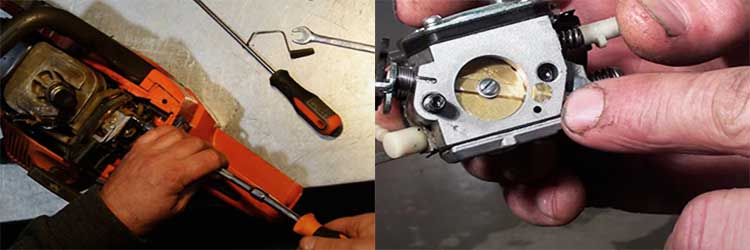

Процедура регулировки карбюратора:

Плавненько закрутите винты H и L по часовой стрелке, пока они не остановятся. Будьте внимательны, чтоб не сломать винты, это повлечет полную утрату карбюратора.
Открутите оба винта на полтора витка.
Запустите движок 10 минут и прогрейте его. Это нужный момент, так как верно настроить карбюратор на прохладном движке нереально.
Поворачивая винты H и L, попеременно регулируйте вращения вала на наибольших и малых оборотах.
Регулируя положение винта Т (либо он может иметь другое обозначение), регулируется скорость холостого хода бензопилы. Нужно достигнуть плавной и размеренной работы мотора. Принципиально смотреть, цепь холостой на холостом ходу либо нет. Если он движется, поверните винт чуток больше против часовой стрелки.

Вы сможете проверить работу мотора зрительно и на слух. Очень богатая смесь вызовет густой дым от выхлопа. Когда подается постная смесь, во время работы пилы раздается свистящий звук. Режим лишней экономности вредоносен, если винт L установлен для сброса горючего, возникнут трудности с пуском мотора. Если винт Н установлен наклоном, пила приметно растеряет силу. Найти правильную настройку можно по последующим аспектам:

на холостом ходу движок не задерживается, а цепь недвижный;
во время работы мотора нет лишнего дыма из выхлопной трубы;
движок показывает неплохую реакцию дроссельной заслонки (стремительно набирает скорость при нажатии акселератора).

Детализированное описание опции доступен в инструкциях, поставляемых с инвентарем в комплекте для доставки. Это следует кропотливо изучить, так как могут быть некие особенности либо определенные требования, установленные производителем и связаны только с этой моделью пилы. Если все требования точно выполнены, производительность бензопилы будет восстановлена до начального состояния.

Какой инструмент необходим

Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.

Тахометр

Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.

Когда вообще необходима регулировка?

В частности, в редких случаях необходимо отрегулировать карбюратор бензопилы, чаще возникают проблемы, связанные с расходом топлива или износом деталей. Но иногда «симптомы» указывают на необходимость регулирования механизма. Вот некоторые признаки:

Когда двигатель запускается, он немедленно останавливается. Альтернативно, это не начнется вообще. Причина в избытке воздуха и недостатке топлива.
Расход топлива увеличивается, а в результате. Большое количество выхлопных газов. Это связано с обратным процессом. Перенасыщением смеси топливом.

Причины отказа могут быть механическими:

Из-за сильной вибрации защитный колпачок поврежден, в результате чего все три болта теряют установленную фиксацию.
Из-за износа поршня двигателя. В этом случае регулировка карбюратора бензопилы поможет только на время, лучше заменить изношенную деталь.
Из-за засорения, вызванного некачественным топливом, окалиной или повреждением фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Если бензопила внезапно перестает работать, ее необходимо разобрать, чтобы выяснить причины.

Когда требуется настройка

Современные «трёхвинтовые» Карбюраторы бензопил Carver практически НЕ предназначены для ручной регулировки в домашних условиях. Винты предусмотрены для заводской настройки, надежно зафиксированы от вращения при вибрации цепко пружинами и произвольно НЕ меняют своего положения.

Но винты на карбюраторах бензопил Carver доступны для регулировки через специальные отверстия, а не снимая кожуха, обычной отверткой. Это говорит о том, что такие модели конструктивно время от времени нуждаются в регулировке карбюратора.

Причину этого с технической точки зрения точно назвать нельзя. Возможны только версии:

Карбюратор бензопилы Carver находится в зоне повышенной вибрации, из-за этого винты самопроизвольно раскручиваются.
Установлена грубая пружина, которая быть не может Фиксировать винт, как на вторых моделях.
Периодическая настройка требуется из-за технических особенностей карбюратора и ДВС бензопилы Carver в целом.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнения. Бензин перед попаданием в жиклеры проходит через фильтр, что Снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует НЕ положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Непродуманная регулировка винта Н может привести к неприятным последствиям. Например, ДВС бензопилы Carver, рассчитанный на максимальные обороты 12 тыс. об / мин при полном газе разовьет обороты до 15 тыс. об / мин и выйдет из строя. Причем, любая регулировка только Н приводит к разбалансировка подачи топлива, и двигатель может «проседь» при определенных оборотах.

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Регулировка карбюратора на китайской бензопиле(практика)

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота. Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

Бензопила очевидно не выдаёт положенной мощности при пилении.
У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

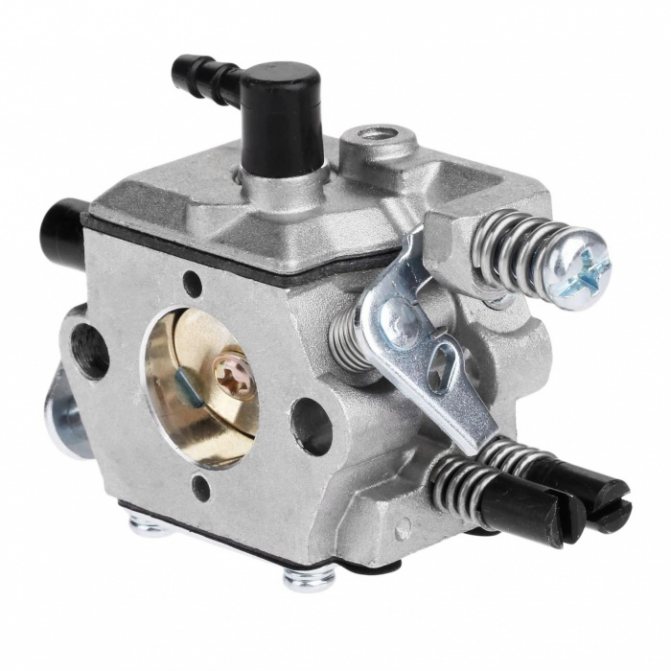

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

литой корпус из легкого сплава;
мембранный насос для ручной подкачки топлива перед запуском (подсос);
диффузор;
жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
поплавковая камера;
распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Принцип работы карбюратора

Вне зависимости от производителя бензопилы порядок и принципы работы карбюратора остаются неизменными. Это устройство состоит из нескольких основных элементов:

Сужающаяся трубка для подачи воздуха.
Система подачи топлива.
Регулируемая воздушная заслонка.

Чтобы избежать проблем с работой инструмента, необходимо периодически проводить регулировку бензопилы. Когда в смесь поступает слишком много воздуха, то она становится обедненной, и мощность двигателя уменьшается. Дефицит воздуха также негативно влияет на работу агрегата, так как увеличивается расход горючего. При этом оно сгорает не полностью, что приводит к появлению нагара на стенках цилиндров. Вполне очевидно, что вопрос, как на бензопиле отрегулировать карбюратор, задают многие владельцы этого инструмента.

Однако сначала стоит отметить признаки качественной работы силовой установки:

Обороты быстро набираются.
Звук при работе двигателя похож на четырехтактный.
На холостом ходу не наблюдается прокручивание цепи.

Регулировка бензопилы Husqvarna

В период обкатки бензопилы Husqvarna 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.

Конструкция и принцип работы

Карбюратор — это устройство, в котором производится смешивание в заданных пропорциях топлива (бензина) и воздуха, с последующей подачей подготовленной смеси в цилиндр двигателя. Практически на всех моделях бензопил установлены карбюраторы одного типа, поэтому устройство и принцип действия у них одинаковы.

Основными элементами конструкции карбюратора являются:

корпус, который для снижения веса отлит из алюминия. Бензопилы постоянно приходится переносить с места на место, во время работы их удерживают руками, поэтому уменьшить вес инструмента — первоочередная задача производителей;
диффузор с воздушной заслонкой, которые находятся на входе;
жиклеры, представляющие собой клапаны для дозированной подачи топлива;
распылитель, обеспечивающий впрыск бензина в камеру (на схемах он обозначается как главный жиклер);
топливная (поплавковая) камера.

Рисунок 1 – Схема карбюратора бензопилы

Принцип работы карбюратора можно описать как цикл, состоящий из следующих действий:

Во время запуска двигателя открывается воздушная заслонка.
Ход поршня создает разряжение в воздушном канале, вследствие чего в диффузор поступает воздух, количество которого регулируется положением воздушной заслонки.
Из бензобака в поплавковую (топливную) камеру поступает бензин. Скорость его поступления регулируют жиклеры.
В диффузоре происходит смешивание бензина и воздуха, следствием чего становится образование топливно-воздушной смеси, которая затем поступает в цилиндр двигателя. Чем большее количество смеси поступает в камеру сгорания цилиндра, тем выше будут мощность и частота оборотов на валу двигателя.

Особенности настройки и регулировки

Чтобы узнать, как отрегулировать карбюратор на бензопиле, вы должны научиться различать три винта (в некоторых моделях есть только один).

Винты L и H похожи только по внешнему виду, по сути они разные

Каждый винт имеет свое буквенное обозначение:

«L» используется для установки низкой скорости;
«Н» требуется для регулировки максимальной скорости;
«T» требуется для регулировки скорости холостого хода (на моделях с одним винтом присутствует только один винт).

Заводская регулировка является оптимальной, и используйте винты для регулировки работы двигателя в особых ситуациях (работа связана с различными климатическими условиями).

На схеме показаны выводы регулировочных винтов карбюратора с закрытой крышкой

Специальный инструмент используется для установки бензопилы

Регулировка осуществляется только винтами L и N. Для увеличения скорости вращения они вращаются по часовой стрелке. Опустить. Против часовой стрелки. Последовательность использования шурупов: L. H. T.

Если вы сомневаетесь в регулировке, лучше обратиться к специалисту, так как неправильная регулировка может повредить двигатель.

Источник

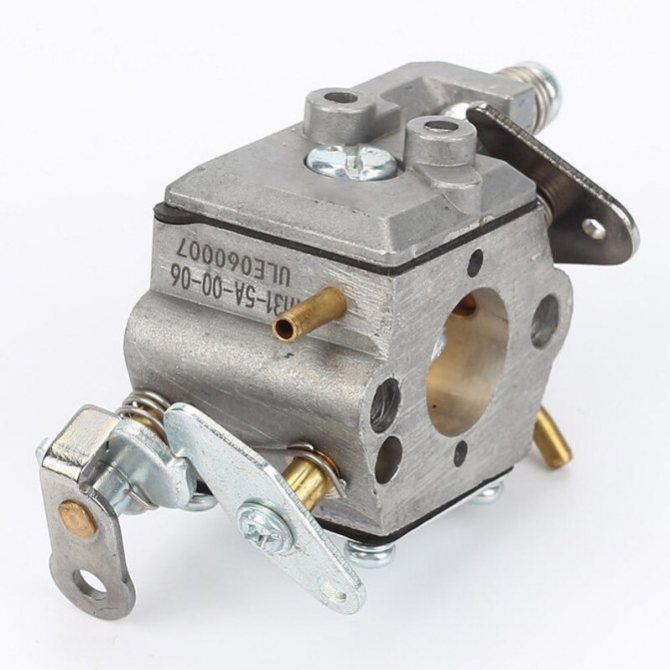

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

литой корпус из легкого сплава;
мембранный насос для ручной подкачки топлива перед запуском (подсос);
диффузор;
жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
поплавковая камера;
распылитель.

Принцип работы карбюратора Carver

Что регулируют три винта карбюратора L, H, и T.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Как устранить неисправности карбюратора

Основные неисправности карбюратора бензопилы могут быть следующими.

Двигатель заводится с трудом и глохнет спустя несколько секунд после старта. Зачастую причиной этого является неправильная настройка низких оборотов. Топливо-воздушная смесь получается слабо обогащенной. Необходимо выкрутить винт “L” на пол оборота, после чего настройка должна завершиться винтом “T”.
Мощность двигателя ощутимо снижается при нагрузке. Это значит, что карбюратор чрезмерно обогащает смесь кислородом. Поэтому винт “H” необходимо немного закрутить, примерно на 1/8 оборота. Если после таких действий мощность двигателя по-прежнему является недостаточной, но произошло некое улучшение в его работе, то регулятор можно еще немного подтянуть.
Двигатель на максимальных оборотах и без нагрузки начинает “петь”. Вызывает данный сбой в работе агрегата обедненная смесь и завышенные обороты. Настройка происходит все тем же винтом “H”.
В камеру сгорания не поступает бензин. Поломка может быть вызвана засорением топливного фильтра, каналов и жиклеров карбюратора. Для устранения неисправности нужна полная разборка данного модуля бензопилы и продувка его каналов сжатым воздухом (потребуется компрессор). Чтобы качественно почистить топливные каналы, можно воспользоваться специальной карбюраторной жидкостью для промывки. Также отсутствие поступления топлива в цилиндр двигателя может быть из-за неправильной регулировки. Как это делается своими руками, рассматривалось выше.
Переливает карбюратор. В 90% случаев перелив топлива вызывается подсохшей и загрубевшей мембраной, которая давит на коромысло, связанное с иглой. Чтобы ее поменять, потребуется снять и разобрать карбюратор.
Двигатель плохо набирает обороты, работает с перебоями, снижается мощность. Данные неполадки часто вызывает засоренный воздушный фильтр. Потребуется снятие крышки, закрывающей фильтр, и его чистка, которая заключается в стирке с моющим средством.

В целом, своевременная регулировка, а также вовремя выполненный ремонт карбюратора бензопилы могут значительно продлить срок работы всей поршневой системы двигателя. Поэтому к настройке данного компонента топливной системы нужно относиться с большим вниманием.

Как настраивается карбюратор?

Алгоритм настройки бензопилы достаточно прост и состоит из следующих шагов:

Прогрев двигателя до рабочей температуры (настройку обязательно проводить только на прогретом двигателе, это позволит получить более точную регулировку).
Регулировка двигателя на бесперебойную работу на низких оборотах.
Настройка карбюратора на правильную подачу топливной смеси в режиме максимальных оборотов.
Точная регулировка карбюратора на работу в режиме холостого хода.
Проверка бензопилы во всех режимах.

Практически все модели карбюраторов имеют три регулировочных винта.

Винт (Т) отвечает за точную настройку в режиме холостого хода.
Винт (H) настройка работы на максимальных оборотах.
Винт (L) регулирует образование смеси на низких оборотах.

Закручиванием винтов (L) и (H) подача топлива и смесь обедняется, соответственно обороты возрастают.

Регулировочные винты карбюратора L — минимальные обороты и H — максимальные обороты двигателя.

Теперь рассмотрим, как проходит правильная регулировка карбюратора бензопилы более детально.

Бензопилы Партнёр и STIHL, их регулировки.

В бензопилах STIHL и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (STIHL маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, предпосылкой этого могут быть:

плохая работы свечи зажигания;
потеря компрессии из-за критического износа поршневой системы;
плохое топливо;
плохая работа карбюратора, а не связанная с регулировкой;
забитый парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать Не только на холостых, а в общем — не тянет, а не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этим причинами. И в последнюю очередь, если проблемы НЕ решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

Если двигатель вообще Не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
Затем регулируют на слух при заводке двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
Если на холостых крутится цепь, винт Т откручивают обратно в положения, в котором двигатель на холостых работает уверенно и НЕ глохнет, а цепь НЕ крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклер, предпосылкой скорей всего является нарушение регулировки винта L.

Его также лучше регулировать на заведение прогреть двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуем газовый.
Если подача топлива слишком обильно, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закрученной слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуйте давать газ.

Если после регулировки винта L двигатель Carver НЕ выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведение двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

В новых бензопилах экспериментировать с такой регулировкой не стоить.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Многие рекомендуют регулировать винты, закрутил их до конца, а потом выворачивая на 1,45 или 1,5 оборота.

Не всегда стоит это делать по следующим причинам:

При сильной закрутки острый конец винта может разрушить жиклер из рыхлой порошковой бронзы в дешевых бензопил, а это поломка.
1,45-1,5 оборота от «до конца» могут НЕ соответствовать старому положению винтов, при которых бензопила все-таки работала в последнего, и реальным заводским настройкам.

Поэтому регулировать нужно Исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы Представлены в следующем

Правила настройки карбюратора

Следует знать, что карбюратор можно правильно настроить только при условии, если:

фильтры очистки (бензиновый и воздушный) не загрязнены;
жиклеры и подходящие к ним каналы чисты;
мембраны не имеют повреждений;
игольчатый клапан исправен и в поплавковую камеру поступает необходимый объем топливной смеси.

Чтобы отрегулировать карбюратор импортных бензопил, необходимо придерживаться следующих правил.

Перед регулировкой, по возможности, следует прогреть двигатель на холостых или минимальных оборотах около 10-15 мин.
Вращением регулятора “L” добиваются такой работы двигателя, чтобы он выдавал на холостом ходу полторы-две тысячи оборотов в минуту. Но следует обратить внимание на то, как двигатель набирает обороты. При нажиме на рычаг акселератора разгон должен идти быстро и равномерно. При обнаружении “провала” оборотов, винт следует слегка выкрутить до устранения этого явления, поскольку оно вызывается недостаточным обогащением топливной смеси.
Когда будет отрегулирована подача смеси на низких оборотах, следует начать закручивать винт “T” до тех пор, пока вы не заметите вращение пильной цепи. После этого, винт следует выкрутить наполовину или треть оборота, наблюдая за поведением механизма сцепления. В норме, на холостых оборотах пила не должна вращаться.

Винтом “H” компенсируются заниженные или завышенные обороты по причине замены типа топлива, изменения концентрации масла или влажности окружающего воздуха.

Также “верхняя” настройка может слетать при неправильной регулировке низких оборотов соответствующим винтом.

Винт “H”, не имея достаточно опыта, лучше не регулировать. Если настройка карбюратора бензопилы будет производиться некомпетентным человеком, велика опасность того, что на высоких оборотах в камеру сгорания будет поступать слишком обедненная смесь, особенно при нагрузке. Такая работа двигателя неизбежно приведет к быстрому износу его поршневой системы и к сбою в системе зажигания.

Приступать к регулировке высоких оборотов можно, если человек, который будет выполнять настройку, имеет знания и навыки по регулировке карбюраторных двигателей. В распоряжении мастера-настройщика должен иметься специальный прибор — тахометр или мультиметр с функцией осциллографа.

Настройка карбюратора бензопилы, а именно, высоких оборотов двигателя, происходит по простой схеме.

Необходимо закручивать или выкручивать винт “H” до тех пор, пока на максимальном газу двигатель не разовьет около 15 тысяч оборотов в минуту (по тахометру) или то значение, которое указывается в мануале к данному агрегату.
При использовании осциллографа частота искрового разряда должна быть в пределах от 230 до 250 Гц. Следует учитывать, что под нагрузкой частота может уменьшаться приблизительно на 10-15%.

READ Как определить шаг цепи бензопилы

Можно сделать вывод, что для безопасности следует настраивать ДВС на слегка заниженные обороты.

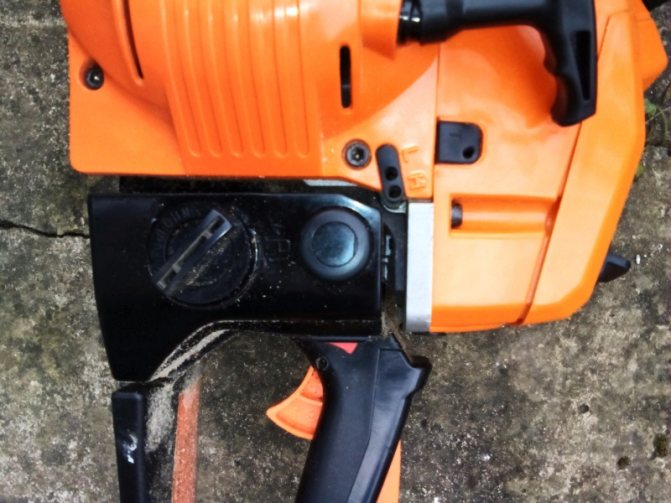

Карбюратор китайской бензопилы следует настраивать по такому же принципу, как было описано выше. На ее корпусе имеются отверстия, в которые, чтобы регулировать обороты двигателя, нужно вставлять плоскую отвертку. Каждое отверстие подписано какой-либо одной буквой из трех. Как правило, возле верхнего отверстия можно увидеть букву “Т”, а возле нижних (показаны стрелками) – буквы “L” и “H”.

Такое же расположение винтов имеет и китайская бензопила Carver (CARVER). На следующем рисунке показано как выглядит карбюратор от китайской бензопилы вне корпуса агрегата.

В каких случаях необходима регулировка карбюратора бензопилы?

Вот список самых частых случаев, в которых необходима настройка карбюратора бензопилы:

Двигатель запускается, но бензопила глохнет, либо же ее совсем не получается запустить. Причиной может быть слишком большое количество воздуха в топливной камере.
Повышенный расход топлива. Он может возникнуть из-за чрезмерного насыщения смеси, которая поступает в двигатель, топливом. Чтобы двигатель работал хорошо, смесь должна быть качественной.
Болты в карбюраторе потеряли свою фиксацию из-за поврежденного корпуса карбюратора.
Попадание в карбюратор мусора. Такое может произойти, если поврежден фильтр или используется некачественное топливо. Вам нужно будет полностью разобрать карбюратор, промыть его и заново настроить.
Двигатель плохо работает на холостом ходу или не развивает полную мощность.

Важно! Если двигатель плохо работает из-за того, что износился поршень, настройка карбюратора не даст результата. Кроме того, вместе с настройкой желательно очистить карбюратор от мусора — это повысит эффективность процедуры

Регулировка холостого хода

В первую очередь, нужно отыскать положение, в котором будут самые высокие холостые обороты, поворачивая винт L. Когда вы, с помощью тахометра, найдете это положение, нужно повернуть винт низких оборотов (L) на четверть (1/4) против направления часовой стрелки. Цепь бензопилы при этом может вращаться. Если это происходит, нужно откручивать винт холостого хода (Т) против направления часовой стрелки, пока цепь полностью не перестанет двигаться.

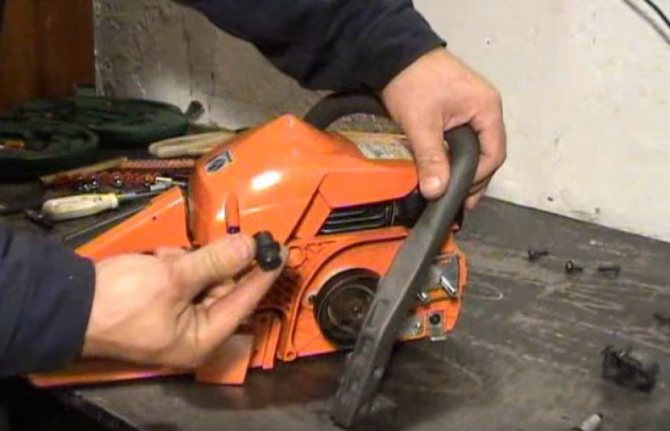

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообщем без какой-нибудь разборки, в редчайших исключения придётся только снять крышку воздушного фильтра. Тут имеется большая толика противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно пореже.

Правда, бывалые вальщики и пильщики всегда имеют при для себя плоскую отвёртку с длинноватым жалом и временами подстраивают карбюратор. Разъясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и горючего. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина либо, к примеру, повышении влажности воздуха опытнейший юзер бензопилы всегда подкорректирует качество консистенции для большей производительности и наименьшего износа поршневой части. Но это, повторимся, просит большого опыта работы с определенной бензопилой и познания особенностей её поведения. К тому же регулировка происходит неописуемо узкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт либо замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Ремонт карбюратора китайской бензопилы

Карбюраторы стоимостью 500-1000 руб. не всегда есть смысл ремонтировать. Ремкомплект с набором прокладок и диафрагмой стоит не намного меньше самого дешевого карбюратора, 300-350 руб. Частая поломка китайских карбюраторов – выход из строя клапана форсунки, а такая деталь в ремкомплектах не продаётся. Поэтому проще купить новый карбюратор.

Но есть поломки, которые можно относительно просто исправить собственными силами:

Потеря герметичности между частями корпуса карбюратора или между карбюратором и двигателем. Иногда достаточно подтянуть винты крепления. В других случаях можно снять карбюратор, заменить прокладки, или использовать вместе с ними подходящий герметик.

Очевидные механические неполадки – деформация проволочной тяги от ручки газа, заедание осей, на которых поворачиваются дроссельная и воздушная заслонки, также несложно устранить. Тяги выпрямляют. Места посадки осей смазывают каплей масла и разрабатывают свободное вращение от руки.

Чистка карбюратора

Периодически требуется чистить воздушный фильтр карбюратора. Они бывают разных типов. Из одних достаточно выбить пыль и грязь, постукивая по дереву. Другие промывают мыльным раствором. Третьи требуют разборки. Четвертые вычистить практически невозможно, требуется замена на новый.

При наличии фильтра в бензобаке в карбюраторе ничего засориться не может. Если все-таки есть подозрения на то, что забиты крохотные отверстия в жиклере, карбюратор разбирают. Детали раскладывают на чистую ткань, запоминая, какая откуда. Отверстия продувают насосом или компрессором. Корпус и детали промывают в керосине или бензине.

Не нужно доводить состояние фильтров до такого плачевного состояния. Это очень сильно сказывается на производительность и ресурс двигателя бензопилы

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Иногда вместо ремонта сапуна проделывают отверстие в крышке бензобака диаметром 0,2-0,5 мм. Минус в том, что через отверстие во время работы может подтекать бензин, а после работы бензопилу можно класть только на бок, крышкой бензобака вверх.

Как обстоят дела с ремкомплектами

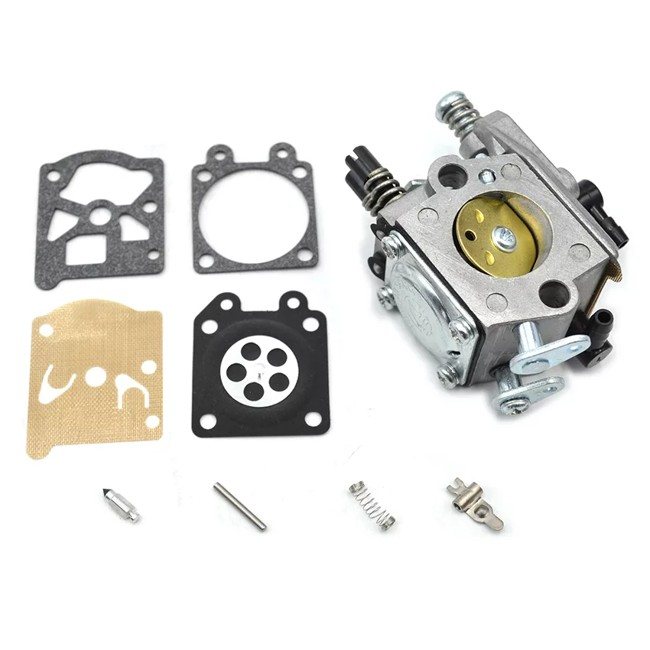

Ремкомплект можно купить в тех же торговых точках, где продаются и карбюраторы. Они продаются в двух видах комплектации:

резино-пластиковые детали (прокладки, диафрагма)
тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.

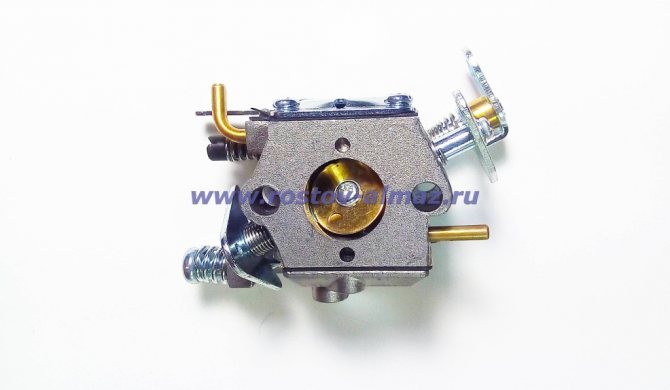

Плюсы и минусы китайских карбюраторов

Китайские карбюраторы могут быть низкого, среднего и высокого качества. Низкокачественные изделия имеют преимущество в крайне низкой цене. Самый оптимальный вариант по соотношению цена-качество находится, как правило, в среднем ценовом сегменте.

Оригинальный карбюратор Stihl европейской сборки или чисто японский Walbro превосходны по качеству. Но их стоимость иногда равна цене всей китайской бензопилы. Поэтому лучше уверенно ориентироваться в самых разнообразных китайских карбюраторах, которыми завален наш рынок, и сделать целесообразный выбор.

Карбюратор ДВС бензопилы Carver отвечает за подачу правильно дозированной топливно-воздушной смеси. За счет увеличения подачи смеси при нажатии ручки газа повышаются обороты двигателя. Устойчивая работа на холостых оборотах также зависит от правильной работы карбюратора. Это важная система бензопилы и нужно иметь представление о том, как она работает, знать основы диагностики, а также уметь регулировать и ремонтировать.

Настройка частично или полностью разрегулированного карбюратора

После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:

базовый – при неработающем двигателе;
окончательный – производится на прогретом двигателе.

На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.

Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.

Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.

Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.

Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.

В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.

Ремонт карбюратора китайской бензопилы

Но есть поломки, которые можно относительно просто исправить собственными силами:

Чистка карбюратора

Не поступает бензин в карбюратор: что делать

Топливопровод от бензобака короткий и несложный. На этом участке могут возникнуть три проблемы:

Пережат шланг подачи бензина. Излом находят, шланг расправляют или меняют, если круглая форма не восстанавливается.
Забился фильтр на дне бензобака, который установлен на некоторых моделях бензопил. Его извлекают крючком из тонкой проволоки, осматривают и чистят. Бензобак промывают бензином.
Вышел из строя сапун. В бензобаке при подсосе топлива создается разрежение, и топливо поступает плохо или не поступает совсем. Эта деталь не подлежит ремонту. Чаще всего сапун расположен в труднодоступном месте, на выходе топливопровода из бензобака. Его меняют на новый.

Как обстоят дела с ремкомплектами

резино-пластиковые детали (прокладки, диафрагма)
тоже самое, плюс крестовина с игольчатым клапаном.

Другие запчасти в отдельном виде найти трудно.
