Ключ газовый: размеры по номерам, описание, функционал инструмента

Существует много историй относительно того, как появился газовый ключ, который внешне знаком многим. При этом не все понимают его предназначение и знают о том, какие виды такого инструмента существуют. Тем, кто собирается заниматься строительством и монтажными работами, эта информация очень пригодится.

Введение

Многие слышали, возможно даже, видели газовый ключ, однако, все равно не каждый знает, что это, зачем нужен инструмент. Вокруг предмета существует несколько историй образования слова, развития функциональных возможностей, о которых порой не знают даже самые опытные мастера.

Рассмотрим, узнаем, что такое ключ газовый размеры по номерам. Выясним основные плюсы, минусы инструмента, среднюю стоимость и как определить качество.

Общие правила пользования гаечными ключами

Гаечные ключи служат для затягивания и ослабления гаек, болтов, винтов и труб. Ниже мы рассмотрим распространенные виды и способы их использования.
Для справки: Обычно «ключ на 14

» означает, что размер зева равен
14 мм
. Существует две системы размеров: метрическая (в мм) и в долях дюймов (SAE). Определяя размер инструмента, уточните, какой системой пользуется производитель. Для того, как определить размер, мы написали подробную статью.

История возникновения

Чтобы застать момент создания первого прототипа, нужно вернуться в конец XV века, в Швецию. В то время инструмент назывался гаечным, из-за своего назначения. Им пользовались редко, развитие его было долгим. Единственная компания, которая занималась производством, распространением была Маузер.

Производство было мелким, не имело долгое время успеха. Небольшими шажками продвигалось усовершенствование инструмента, над данным вопросом работали разные люди, практически, по всей Европе.

Только спустя 50 лет инженеры Швеции сделали следующий прорыв, после чего стали называть их шведским. После прорыва этой отраслью стали заниматься все больше и больше скобяных, инженерных фирм.

В момент производственного бума, на рынке стали появляться разные аналоги. Они различались по форме, размеру, виду, номеру. Все продолжалось долго, пока мир не успокоился и не утвердили на официальной основе две общих системы измерения, а именно, дюймовая и метрическая.

Так совпало, что стала развиваться, газовая индустрия. Для настройки, монтажа оборудования стали использовать шведские ключи, которые уже тогда в простонародье назывались шведками. Вскоре работники газовой промышленности получили на руки совершенно новую модель, которая имела не зубья, а губки.

Новинку практически сразу выкрасили в красный цвет, потому что он был важнейшим инструментом в работе, была необходимость в любой момент найти его среди остальных инструментов. Практически сразу его окрестили газовым. В свою очередь сантехники называли его либо шведкой, либо трубным.

Типы гаечных ключей и как их использовать

Он же «серповидный» у него одна губка фиксированная, а одна регулируемая, что позволяет использовать его для крепежа самого разного размера. Губки, как правило, гладкие и плоские и предназначены для захвата квадратных и шестигранных гаек. Головка такого ключа обычно наклонена под углом 22° к рукоятке, так что ключ можно перевернуть, чтобы обеспечить два варианта положения для захвата в труднодоступных местах.

Серповидный ключ спроектирован так, чтобы можно было работать как с неподвижной, так и подвижной губкой, но в идеале основную часть работы следует выполнять так, чтобы давление оказывалось только на неподвижную, более прочную, губку. Слишком сильное давление на более слабую, регулируемую губку, может привести к тому, что он сломается, а вы обдерете суставы на руке. При фиксации ключа на гайке регулируемая губка должна располагаться с той стороны, с которой должно выполняться вращение. Тогда давление будет оказываться на неподвижную губку. Ниже вы видите картинку, иллюстрирующую этот метод:

Кроме того, убедитесь, что регулируемая губка плотно прилегает к гайке или болту, чтобы предотвратить скольжение и срыв граней на крепеже.

Рожковый ключ

Здесь все просто, подберите ключ, подходящий по размеру и переставляйте ключ на крепеже после каждого оборота.

Накидной ключ

Ничего сложного в этом нет, также как и с обычным рожковым.

Комбинированный ключ

Торцевый ключ

Самым большим преимуществом торцевого ключа является храповик. Он устроен так, что, когда вы тянете в одном направлении, он удерживается на месте, а когда в другом — освобождается. Это позволяет быстро и надежно затянуть крепеж.

Длинная рукоятка с храповым механизмом обеспечивает хорошее рычажное усилие, поэтому вы можете получить достаточный крутящий момент, чтобы ослабить и затянуть болт или гайку. Если вам нужен меньший крутящий момент, используйте отвертку с торцевой головкой (см. ниже).

Убедитесь, что вы брали правильный размер насадки. Торцевый гаечный ключ обеспечивает мощный крутящий момент, поэтому на гайке или болте легко сорвать внешние грани, если вы ошиблись в выборе размера.

Отвертка с торцевой головкой

Такая отвертка похожа на обычную, но на ее конце — головка, как у торцевого гаечного ключа. Обычно такой инструмент используются, когда требуется меньший крутящий момент при затягивании или ослаблении гайки или болта.

Шестигранный ключ (шестигранник)

Разновидности газовых ключей

За всю его нелегкую историю было создано не подсчитываемое количество разных вариаций, модификаций и так далее. Только самый ленивый не внес свой вклад в развитие и не сделал свой уникальный вид.

Когда прошла бешенная популярность инструмента, на рынок стали выходить только лучшие его воплощения, причем некоторые модели производились, использовались только в определенной стране. У них были свои названия и разделения по размерам, но это обсудим позже. На данный момент в мире используются следующие виды:

• цепной;

• с захватом или самозахватом;

• колонковый или буровой;

• шведский, газовый или рычажный;

• трубный, сантехнический или разводной;

• шпунтовой.

Если говорить о популярности, то на территории Евросоюза наибольшую популярность имел и сохраняет до сих пор рычажный газовый, который и был создан здесь. На территории Нового света больше всего использовался разводной трубный.

И только некоторые страны, вроде России, Белоруссии, Португалии и так далее использовали оба варианта. Остальные были уже узкопрофильными, они применялись только в определенных ситуациях и для специальных работ, от чего и не стали так популярны.

Если говорить о внешнем различие, то заключается оно в конструкции и принципе действия. Если взять рычажный, то он представляет собой два отдельных рычага, которые на концах имеют гибки, а связывает их шарнирная система.

Действует он по принципу разведение рукоятей и сведению губок под деталь. А если брать разводной, то тут сильно проще: одна рукоять с одной губкой, вторая же губка прикреплена на специальную резьбу. Действует он методом раскручиванием механизма и подгоном расстоянием между губок под деталь.

Видео: Про разновидности шведок

Комплектующие и материалы КТР

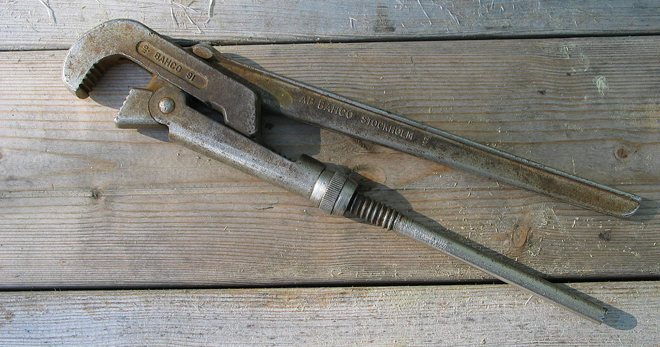

Рычажный газовый трубный наиболее распространенной конструкции с двумя рукоятками состоит из подвижного и неподвижного рычага, объединенных в при помощи приводной части, в прочный функционал. Принцип работы такого рычажного ключа заключается в заклинивании трубы между губками. Рабочим положением является такое, когда губки находятся на противоположных концах диаметра и сжимают его подобно челюстям.

Основой ключа является неподвижный рычаг из стальной полосы. Он также может быть выполнен из отрезка корытообразно выгнутой листовой стали. К нему на шарнирах крепится поводок. В поводок продевается подвижный рычаг с крупной резьбой, изогнутый конец которой также оснащен зубцами. На него накручивается упорная гайка, при помощи которой задается требуемый раствор зева.

Трубный накидной ключ состоит из рычага с зубцами на конце, продетого в регулировочную гайку. К ней которому шарнирно присоединена накидная скоба с зубьями.

В цепном ключе используется цепь в качестве захвата и трещоточный механизм натяжения, позволяющий равномерно обжимать заготовку по всему периметру.

Самозатягивающиеся ключи представляют рычаг и откидную скобу, присоединяемую к нему штифтом, затягивание происходит самостоятельно при вращении рукоятки.

Корпус ключей цельнокованый металлический. Для изготовления инструмента применяется инструментальная сталь или сплавы хрома и ванадия со сталью. Существуют изделия для специальных работ из других материалов. Для работы на высоте используются ключи с облегченной ручкой из алюминиевых сплавов или полимеров. Это позволяет до 40% снизить вес инструмента.

Размеры ключей по номерам

Вот и подошли к сути статьи, где и объяснится смысл слов «ключ газовый размеры по номерам». Дело в том, что как раньше, так и сейчас существуют разные размеры, но уже не в таком хаотичном порядке, а в четком и регулируемом.

Теперь существует классификация размеров по номерам, где определяет его размер в соответствие того, какая длинна инструмент и какой диапазон возможностей у него, относительно диаметра детали. Размеры занесены в единую таблицу, вот так она выглядит:

№	Длина в мм	Диапазон возможностей (диаметр детали в мм)
0	200	5-27
1	300	10-35
2	400	20-50
3	500	20-50
4	650	20-65
5	800	30-120

Содержание:

1. 1. Таблица размеров
2. 2. Для бытового использования
3. 3. Для работы профессионала
4. 4. Полезные советы по работе с трубным ключом

Многие считают, что газовый и трубный ключ – идентичные инструменты, но это не так. Можно сказать, что газовые ключи — одна из разновидностей трубных. Их губки находятся под углом в 45° к ручкам и фиксируются при зажиме деталей. У обычных трубных ключей губки находятся под углом в 90°, а их ширину можно варьировать при помощи гайки.

Кроме этой пары существует еще несколько разновидностей трубных ключей: рычажный, ремешковый и цепной. Их основное отличие в разном механизме регулировки положения губок: для этого служат либо специальные рычаги или гайки, либо, как у ремешковых и цепных, цепь или ремень.

Все трубные ключи по размерам делятся на пять номеров, с 1 по 5. Именно номер ключа указывает на то, с трубами и деталями какого диаметра может работать данный инструмент, а также на его длину.

Достоинства и недостатки

Исходя из вышеописанного можно заявить, что данный инструмент не просто хорош, а очень хорош. Тоже самое говорят и мастера, которые ежедневно используют этот универсальный ключ в своей работе.

И столь долгая история создания инструмента не прошла даром, ведь он обладает целым рядом неоспоримых достоинств. Вот перечень этих положительных функциональных особенностей:

• Универсальность, а именно, возможность использовать его для разных деталей, креплений, задач и работ;

• Простота в использовании и конструкции, не нужно иметь специальных навыков для работы с этим инструментом;

• Так как состоит из составных компонентов, то поврежденные части можно заменять и чинить;

• Форма и принцип работы позволят его использовать в разных условиях, даже самых неудобных;

• Во время использования происходит фиксация резьбы и детали, что позволяет без особых усилий производить работы.

С таким перечнем плюсов можно его назвать почти идеальным. А это почти из-за его двух небольших недостатков, которые также имеют место быть. Дело в том, что, если неправильно подобрать размер и оказать на деталь, трубу, крепеж чрезмерно-большое усилие, то этот объект может деформироваться.

Большинство разводных и рычажных ключей очень большие и не влезут в общий чемодан инструментов. Но эти недостатки меркнут перед количество положительных сторон разводного помощника. К тому же их можно просто решить: четкий подбор размера ключа, специальные на поясные крепежи и футляры для инструмента.

Для работы профессионала

Обычно ключам № 4 и 5 производители уделяют чуть больше внимания, потому что они предназначены для профессионального использования. Например, материал, из которого изготовлены эти инструменты (углеродистая, хромованадиевая, инструментальная сталь), подвергается специальным обработкам, которые повышают его прочность и другие технические характеристики. А это значит, что изготавливаемые из стали, прошедшей дополнительный цикл обработки, ключи будут служить дольше, а качество их будет выше.

Ключ №4. Как уже говорилось выше, с трубными ключами № 4 работают профессионалы при монтаже и демонтаже труб диаметром 25-90 мм. Эти инструменты очень часто используются для установки газового оборудования, например, плит, водонагревателей, отопительных котлов. У этих ключей износостойкие зубцы особой формы, которая обеспечивает надежный захват труб.

Тяжеловес под №5. У трубных ключей № 5 очень широкая сфера применения. Это связано с тем, что они могут использоваться для работ с трубами и деталями диаметром от 32 до 120 мм. При желании и должном умении одним таким ключом можно и ненадежное резьбовое соединение труб подтянуть, и заняться ремонтом КАМАЗов. У ключей № 5 самая большая длина и вес, поэтому без опыта работы с этими инструментами будет достаточно сложно справиться.

Цены и качество газовых ключей

После того, как разобраны сильные и слабые стороны помощника стоит и поговорить о самом важном, а именно, о цене. И тут разброс может быть еще большем чем разновидностей. Он может стоить как 500 рублей, так и больше десяти тысяч. Дело в том, что на цену влияет ряд показателей, а именно:

• Материал инструмента;

• Популярностью бренда;

• Качество сборки;

• Страна производителя.

Главным критерием отбора для любого человека, как новичка, так и мастера будет частота использования. Именно от значения будет зависит остальное. Если инструмент нужен для решения нескольких задач раз в полгода, то нет смысл рассматривать дороже тысячи рублей.

А если он нужен для профессиональных и постоянных работ, то тут нужно более серьезно подходить к выбору помощника, ведь дешевая модель продержится не долго, да и починить ее будет проблематичное. Чтобы не прогадать с качеством лучше приобретать инструмент в фирменных магазинах популярных производителей, где используются лучшие материалы и имеется гарантийное обслуживание.

Общие правила пользования гаечными ключами.

Чтобы не повредить деталь, которой вы фиксируете соединение, и не пораниться, всегда выбирайте ключ такого размера, который соответствует размеру гайки или головки болта, которые вы затягиваете или ослабляете. Убедитесь, что губки гаечного инструмента плотно сели на крепежную деталь, прежде чем прикладывать усилие. Если учесть их, ключ не сорвется, а если и сорвется, вам не придется ругаться из-за ссадин.

При использовании гаечного ключа лучше делать тянущие, а не толкающие движения (см. рисунок слева), вам, как правило, удобнее встать так, чтобы тянуть его, а не толкать. Это гарантирует, что вы не обдерете кулак, если инструмент сорвется. Если вам приходится давить, используйте основание ладони, тогда, даже если ключ сорвется, вы не поранитесь.

Не удлиняйте плечо рычага
с помощью трубки, используйте более длинный ключ. Возможно, вы видели, как ваш папа надевает длинный кусок трубы, чтобы удлинить плечо рычага и крепче затянуть крепеж. Избегайте использования «надставки».

Во-первых, они могут повредить ключ, согнув рукоятку или загнув головку.

Рейтинг лучших разводных ключей

Номинация	место	наименование товара	цена
Лучшие стандартные разводные ключи	1	Kraftool SlimWide PRO 27258-25	1 399 ₽
2	Gross 15566	1 192 ₽
3	STANLEY MaxSteel 0-90-948	495 ₽
4	Сибртех 15537	1 063 ₽
5	Kraftool SlimWide-K 27266-15	662 ₽
6	STAYER COBRA 27264-20	589 ₽
Лучшие трубчатые (газовые) разводные ключи	1	BAHCO 1410	4 820 ₽
2	Kraftool PANZER L 2734-10	519 ₽
3	Gross 15623	1 650 ₽
Лучшие переставные разводные ключи	1	Knipex 8603180	4 725 ₽
2	КВТ 76473	2 433 ₽
3	Gross 15724	2 006 ₽

Лучшие переставные разводные ключи

В переставных ключах применяется особый механизм (переставной), который позволяет точно и быстро подобрать размер зева. Надежная фиксация заготовки обеспечивается не только усилием сжатия рукояток, но и специальными губками с выемками. Экспертам понравились следующие изделия.

Knipex 8603180

Рейтинг: 4.9

Большой набор инструментов может заменить переставной ключ Knipex 8603180. Немецкая разработка имеет гладкие губки, что позволяет бережно удерживать хромированные или окрашенные детали. Производитель предусмотрел возможность регулировки ключа с помощью винтового соединения. За счет параллельного расположения губок нужный размер устанавливается бесступенчато, при этом самопроизвольная перестановка исключается. Эксперты высоко оценили кованую конструкцию из хромованадиевой стали с закалкой в масле. При длине 180 мм инструмент весит 254 г. Ширина захвата составляет 35 мм.

В отзывах пользователи хвалят переставной ключ Knipex 8603180 за высокое качество изготовления, удобство в работе, бережную фиксацию. Минусом является высокая цена.

Достоинства

• качественное изготовление;
• прочность и надежность;
• удобство в работе;
• аккуратная фиксация деталей.

Недостатки

• высокая цена.
