Марки меди — ГОСТ 859-2001: характеристики, расшифровка

Медь техническая

В отожженном состоянии она достаточно пластична, но имеет относительно низкую прочность. Химический состав технических марок меди определяет ГОСТ 859–41. Технические марки применяются при выплавке медных сплавов в качестве шихтового материала Техническая марки М0 используется при изготовлении высокой чистоты сплавов, проводников тока. M1 при изготовлении полуфабрикатов, которые получают методом прокатки, при производстве высококачественных бронз, которые не содержат олова. М2 — техническая марка, служит для производства бронз для изготовления высококачественных полуфабрикатов, которые обрабатываются под давлением. Техническая марка МЗ востребована для полуфабрикатов, которые получают способом прокатки, производства бронз стандартного качества и др. литейных сплавов, а также неответственных электрических контактов (как и сплав М2). Техническая марка М4 используется при выплавке литейных бронз.

Примеси в медных сплавах

Примеси, содержащиеся в меди (и, естественно, взаимодействующие с ней), подразделяют на три группы.

Образующие с медью твердые растворы

К таким примесям относятся алюминий, сурьма, никель, железо, олово, цинк и др. Данные добавки существенно снижают электро- и теплопроводность. К маркам, которые преимущественно используются для производства токопроводящих элементов, относятся М0 и М1. Если в составе медного сплава содержится сурьма, то значительно затрудняется его горячая обработка давлением.

Не растворяющиеся в меди примеси

Сюда относятся свинец, висмут и др. Не влияющие на электропроводность основного металла, такие примеси затрудняют возможность его обработки давлением.

Примеси, образующие с медью хрупкие химические соединения

К этой группе относятся сера и кислород, который снижает электропроводность и прочность основного металла. Содержание серы в медном сплаве значительно облегчает его обрабатываемость при помощи резания.

Марки меди и их применение

Основные факты

Медь является очень важным материалом для человека. Первыми орудиями труда у людей были именно медные изделия. Раньше обработка металла производилась холодным методом, что подтверждают различные археологические находки на территории Северной Америки. Еще до приезда Колумба индейцы сохранили такие традиции. Установлено, что еще 7 000 лет назад человек добывал и использовал медную руду. Именно благодаря его податливости он стал очень популярным.

Медь имеет красноватый оттенок за счет небольшого количества кислорода в составе. Если полностью исключить этот элемент, то оттенок будет желтоватым. Если начистить медь, то она будет иметь яркий блеск. Чем больше будет валентность, тем слабее оттенок. К примеру, медные карбонаты обычно имеют зеленый либо синий цвет.

После серебра медь является вторым металлом, который обладает хорошей электропроводностью. Из-за этого он активно применяется в электронике. Медь плохо реагирует на кислород. Она покрывается пленкой из-за окисления на свежем воздухе.

Медный оксид можно получить, если прокалить медь, гидрокарбонат или нитрат на воздухе. Это соединение способно окисляюще воздействовать на соединения органического характера.

Если растворить медь в серной кислоте, то выходит медный купорос. Его применяют в химической промышленности, а также использует в качестве профилактики вредителей урожая.

В зависимости от влияния примесей на характер общего медного сплава можно выделить 3 основные группы.

• К первой относятся те соединения, которые вместе с медью создают твердые вещества. Это касается мышьяка и сурьмы. Сюда же относятся железо, цинк, никель, олово, алюминий, фосфор и прочие.
• Вторую группу составляют соединения, которые практически не растворяются в меди. Примером является висмут, свинец и прочие. Из-за них обработка посредством давления затруднена. На способность к электропроводности это практически не влияет.
• Третья группа — это сера и кислород. Вместе с медью они создают химические соединения, которые отличаются своей хрупкостью.

Процентный состав

Использование меди в медицине

Применение меди в медицинской отрасли можно встретить довольно часто. Согласно нормам традиционной медицины — медь это крайне важный элемент жизнедеятельности человека. В нашем организме медь присутствует в объеме 2*10-4 % от общего веса человека. Каждый день вместе с пищей мы употребляем примерно 60 мг меди, однако усваивается лишь 2 мг, но именно это количество и является суточной нормой для взрослого человека. Медь крайне важна в процессе биосинтеза гемоглобина, а также в поддержании уровня сахара, холестерина и мочевой кислоты. Чтобы сердечно-сосудистая система, головной мозг, пищеварительный тракт работали как положено, необходима медь. При хроническом недостатке меди в организме человека развиваются следующие болезни:

• анемия;
• остеопороз;
• глаукома;
• псориаз;
• атрофируется сердечная мышца;
• человек быстро устает, теряет вес;
• в организме накапливается холестерин.

Самыми богатыми продуктами, содержащими медь, являются:

• шампиньоны;
• картофель;
• печень трески;
• цельное зерно;
• устрицы и каракатицы.

Чистая медь

Марка М0 содержит 99,95% Cu и не больше 0,05% примесей. По специальным техническим условиям производят несколько марок вакуумной меди и особенно бескислородной чистой меди, которая применяется в электровакуумной промышленности. Из безкислородной меди серий, А и Б производят полосы, ленты, прутки, трубы. Из вакуумной чистой меди изготавливают ленты и прутки. Из чистой меди, которую раскисляют марганцем, производят прутки. Все данные полуфабрикаты используются в электровакуумной промышленности. Для безкислородной чистой меди характерна пониженная (-100°С) температура рекристаллизации.

Медь и ее сплавы как источник цветного вторичного металла

На практике существует два типа сплавов – латунь и бронза. Между тем их можно разделить еще на несколько групп.

Бронза с большим содержанием алюминия. Ее применяют для изготовления деталей, которые работают под воздействием высоких температур и в агрессивных средах, например, морской воде.

Бронза со свинцом – это материал, обладающий высокими антифрикционными свойствами, и это широко применяется в промышленности.

Добыча цветных металов – это дорогостоящее предприятие и поэтому, многие детали и узлы производят из вторичного металла.

То есть существует множество пунктов приема вторичного сырья. Они специализируются на утилизации лома медного сплава и передаче его на заводы по производству цветного металла. Такой подход в итоге позволяет замещать множество изделий, для изготовления которых идет добытая медь и соединения полученные из нее.

Основные свойства меди

Физические свойства

На воздухе медь приобретает яркий желтовато-красный оттенок за счёт образования оксидной плёнки. Тонкие же пластинки при просвечивании зеленовато-голубого цвета. В чистом виде медь достаточно мягкая, тягучая и легко прокатывается и вытягивается. Примеси способны повысить её твёрдость.

Это интересно: Классы прочности болтов по ГОСТу: особенности и маркировка

Высокую электропроводность меди можно назвать главным свойством, определяющим её преимущественное использование. Также медь обладает очень высокой теплопроводностью. Такие примеси как железо, фосфор, олово, сурьма и мышьяк влияют на базовые свойства и уменьшают электропроводность и теплопроводность. По данным показателям медь уступает лишь серебру.

Медь обладает высокими значениями плотности, температуры плавления и температуры кипения. Важным свойством также является хорошая стойкость по отношению к коррозии. К примеру, при высокой влажности железо окисляется значительно быстрее.

Медь хорошо поддаётся обработке: прокатывается в медный лист и медный пруток, протягивается в медную проволоку с толщиной, доведённой до тысячных долей миллиметра. Этот металл является диамагнетиком, то есть намагничивается против направления внешнего магнитного поля.

Химические свойства

Медь является сравнительно малоактивным металлом. В нормальных условиях на сухом воздухе её окисления не происходит. Она легко реагирует с галогенами, селеном и серой. Кислоты без окислительных свойств не оказывают воздействия на медь. С водородом, углеродом и азотом химических реакций нет. На влажном воздухе происходит окисление с образованием карбоната меди (II) – верхнего слоя платины. Медь обладает амфотерностью, то есть в земной коре образует катионы и анионы. В зависимости от условий, соединения меди проявляют кислотные или основные свойства.

Цинк и его сплавы

Цинк — цветной металл серо-голубоватого оттенка. В системе Д. И. Менделеева обозначается символом Zn. Он обладает высокой вязкостью, пластичностью и коррозионной стойкостью. Важные свойства металла:

• Небольшая температура плавления — 419 °С.
• Высокая плотность — 7,1 г/см3.
• Низкая прочность — 150 МПа.

В чистом виде цинк используется для оцинкования стали с целью защиты от коррозии. Применяется в полиграфии, типографии и гальванике. Его часто добавляют в сплавы, преимущественно в медные.

Существуют следующие марки цинка: ЦВ00, ЦВ0, ЦВ, Ц0А, Ц0, Ц1, Ц2 и Ц3. ЦВ00 — самая чистая марка с содержанием цинка в 99,997%. Самый низкий процент чистого вещества в марке Ц3 — 97,5%.

Деформируемые цинковые сплавы

Деформируемые сплавы цинка используются для производства деталей методами вытяжки, прессования и прокатки. Они обрабатываются в горячем состоянии при температуре от 200 до 300 ?С. В качестве легирующих элементов выступают медь (до 5%), алюминий (до 15%) и магний (до 0,05%).

Деформируемые цинковые сплавы характеризуются высокими механическими свойствами, благодаря которым часто используются в качестве заменителей латуней. Они обладают высокой прочностью при хорошей пластичности. Сплавы цинка, алюминия и меди наиболее распространены, так как они имеют самые высокие механические свойства.

Литейные цинковые сплавы

В литейных цинковых сплавах легирующими элементами также выступают медь, алюминий и магний. Сплавы делятся на 4 группы:

• Для литья под давлением.
• Антифрикционные.
• Для центробежного литья.
• Для литья в кокиль.

Слитки легко полируются и принимают гальванические покрытия. Литейные цинковые сплавы имеют высокую текучесть в жидком состоянии и образуют плотные отливки в застывшем виде.

Литейные сплавы получили широкое применение в автомобильной промышленности: из них делают корпуса насосов, карбюраторов, спидометров, радиаторных решеток. Сплавы также используются для производства некоторых видов бытовой техники, арматуры, деталей приборов.

В России цветная металлургия — одна из самых конкурентоспособных отраслей промышленности. Многие отечественные компании являются мировыми лидерами в никелевой, титановой, алюминиевой подотраслях. Эти достижения стали возможными благодаря крупным инвестициям в цветную металлургию и применению инновационных технологий.

Особенности популярных медных сплавов

Сплав М1 изготавливается в соответствии с ГОСТ 859-2014, является высокопластичным и хорошо обрабатываемым металлом, отличается наибольшим содержанием меди (99,9%). В качестве дополнительных элементов встречаются цинк, никель, фосфор, железо, мышьяк, кислород, олово, висмут (суммарно не более 0,1%). Удельное электрическое сопротивление составляет 0,018 мкОм. Сплав может быть двух типов – твердый (М1т) и мягкий (М1м), они различаются по пределам прочности и текучести. Металлопрокат востребован в автомобиле- и авиастроении, при создании проводников тока, криогенной техники, проволоки и прутков.

Сплав М2 имеет меньший коэффициент меди в составе (99,7%). Остальные 0,3% приходятся на никель, железо, сурьму, кислород, олово, свинец, серу, мышьяк. Данная марка пластична и не поддается ржавлению, превосходно обрабатывается под давлением и применяется для изготовления сплавов на медной основе и деталей холодильной техники.

Сплав М3 – это медь техническая, она включает наименьший процент металла среди представленных (99,5%). В качестве легирующих компонентов используются те же элементы, что и в М2, только в большей пропорции (до 0,5%), что делает этот сплав самым доступным по стоимости. Оптимально подходит для металлических изделий, которые реализуются прокатным способом, а также литейных сплавов.

Маркировка по ГОСТ

В зависимости от добавок, примесей и их доли в общем объеме, сплав имеет разные свойства. Это может быть устойчивость к коррозии, прочность, антифрикционный эффект и прочее. Самыми распространенными являются смеси меди с алюминием, цинком, марганцем, магнием. Но в промышленности применяются варианты и с другими химическими веществами.

Разработано специальная таблица с маркировкой меди и ее характеристиками. Она применяется, когда нужно определить состав по классификации ГОСТ.

• К примеру, в Марке М00 содержание меди должно быть не менее 99,99%.
• В марке М0 содержится примерно 99,95% меди. В марке М0б присутствует примерно 99,97% основного компонента.
• Если медь обозначается как М1, это значит, что ее доля во всем составе около 99,9%.
• Если имеется пометка М1р, то это означает, что в веществе содержится 99,9 меди.
• Если имеется обозначение М2, то меди будет 99,7%, а вот в марке М2р тоже такая же концентрация основного компонента.
• Если пишется марка М3 иМ3р, то количество меди составляет 99,5%. Если марка М4, то количество основного вещества равняется 99%.
• Несмотря на то что количество меди в марках М1 и М1р, М2 и М2р, М3 и М3р одинаковое, при этом в продуктах с буквой «р» содержание кислорода меньше и составляет только не более 0,01%, а вот в других – примерно 0,05-0,08%. Кроме того, в состав включен фосфор, но его доля не более 0,04%.

А вот в продукте с маркой М0б совсем отсутствует кислород, в отличие от продукта с пометкой М0, где содержание кислорода составляет примерно 0,02%.

В большинстве случаев применяется катодная медь либо полуфабрикаты из меди (это касается проката, катанок и прочих изделий). Особенности и область применения зависят от процентного содержания примесей в общем продукте. В различных марках может быть 10–50 примесей. Чаще всего медь разделяют на 2 группы:

1. Сплавы, которые содержат минимальное количество кислорода — не более 0,011%. По ГОСТу они обозначаются как М00, М01 и М3. Обычно применяются они для токопроводников либо создания сплавов, которые отличаются высокой чистотой.
2. Металл рафинированного типа, которые имеет примеси фосфора в общем объеме. Предназначен для общего применения. По ГОСТу обозначается как М1ф, М2р, М3р. Обычно применяется для создания фольги, труб и листов горячего и холоднокатаного типа.

Для создания чистых и высокоточных металлов применяется только медь той марки, где отсутствует кислород. Это очень важно для криогенной промышленности. В остальных же случаях используются другие виды меди. Например, применение бывает следующим в зависимости от марки:

1. М0 и М00 используется в производстве электропроводниковых деталей и деталей с высокой частотой. Обычно такие элементы получаются дороже, и делают их на заказ.
2. М001б и М001бф применяется для медной проволоки с небольшим диаметром сечения. Также подходит для другой проводки и электрических шин.
3. М1 (в том числе М1р, М1ре и М1ф) применяются как проводники для электрического тока. Они задействованы для создания бронзы высокого качества, где минимальное количество олова. Обычно делают электроды и прутья для сварки чугуна и прочих металлов, которые трудно сваривать.
4. М2 (в том числе М2к, М2р) используется обычно для деталей, которые применяются в криогенной промышленности. Еще подходит для литого проката, который будет подвергаться обработки под давлением.
5. М3 (в том числе М3р и М3к) подходит для производства полуфабрикатов прессованного типа либо проката плоского характера. Еще используется для проволоки, которая задействуется для сварки электромеханического характера чугунных и медных деталей.

Биологическая ценность для человека

Медь относится к категории жизненно-необходимых элементов, и в организме взрослого человека, содержится около 100 граммов этого металла. Переоценка токсичности данного вещества проводилась в 2003 году Всемирной Организацией Здравоохранения. Исследования установили, что медь не является причиной заболеваний пищеварительного тракта, и не провоцирует развитие болезни Вильсона-Коновалова (гепатоцеребральная дистрофия, поражающая печень и головной мозг), как считалось ранее. Учёные пришли к выводу, что для здоровья человека больше вреден недостаток меди, а не её переизбыток.

Бактерицидность меди известна давно, а последние исследования в этой области подтвердили эффективность металла в профилактике свиного гриппа, поражения золотистым стафилококком. В экспериментах было установлено, что на медной поверхности погибает 99% болезнетворных бактерий в течение 2-х часов. Поэтому медь и её сплавы широко применяется для обеззараживания воды. В Европе из этого металла изготавливаются дверные ручки, замки, петли и перила, которые устанавливаются в медучреждениях и местах общего пользования.

Способы получения меди

В природе медь существует в соединениях и в виде самородков. Соединения представлены оксидами, гидрокарбонатами, сернистыми и углекислыми комплексами, а также сульфидными рудами. Самые распространённые руды — это медный колчедан и медный блеск. Содержание меди в них составляет 1-2%. 90% первичной меди добывают пирометаллургическим способом и 10% гидрометаллургическим.

1. Пирометаллургический способ включает в себя такие процессы: обогащение и обжиг, плавка на штейн, продувка в конвертере, электролитическое рафинирование. Обогащают медные руды методом флотации и окислительного обжига. Сущность метода флотации заключается в следующем: частицы меди, взвешенные в водной среде, прилипают к поверхности пузырьков воздуха и поднимаются на поверхность. Метод позволяет получить медный порошкообразный концентрат, который содержит 10-35% меди.

Окислительному обжигу подлежат медные руды и концентраты со значительным содержанием серы. При нагреве в присутствии кислорода происходит окисление сульфидов, и количество серы снижается почти в два раза. Обжигу подвергаются бедные концентраты, в которых содержится 8-25% меди. Богатые концентраты, содержащие 25-35% меди, плавят, не прибегая к обжигу.

Следующий этап пирометаллургического способа получения меди – это плавка на штейн. Если в качестве сырья используется кусковая медная руда с большим количеством серы, то плавку проводят в шахтных печах. А для порошкообразного флотационного концентрата применяют отражательные печи. Плавка происходит при температуре 1450 °С.

В горизонтальных конвертерах с боковым дутьём медный штейн продувается сжатым воздухом для того, чтобы произошли процессы окисления сульфидов и феррума. Далее образовавшиеся окислы переводят в шлак, а серу в оксид. В конвертере образуется черновая медь, которая содержит 98,4-99,4% меди, железо, серу, а также незначительное количество никеля, олова, серебра и золота.

Это интересно: Зенкование и зенкерование — как обработать металлические детали

Черновая медь подлежит огневому, а далее электролитическому рафинированию. Примеси удаляют с газами и переводят в шлак. В результате огневого рафинирования образуется медь с чистотой до 99,5%. А после электролитического рафинирования чистота составляет 99,95%.

2. Гидрометаллургический способ заключается в выщелачивании меди слабым раствором серной кислоты, а затем выделении металлической меди непосредственно из раствора. Такой способ применяется для переработки бедных руд и не допускает попутного извлечения драгоценных металлов вместе с медью.

ПРОИСХОЖДЕНИЕ

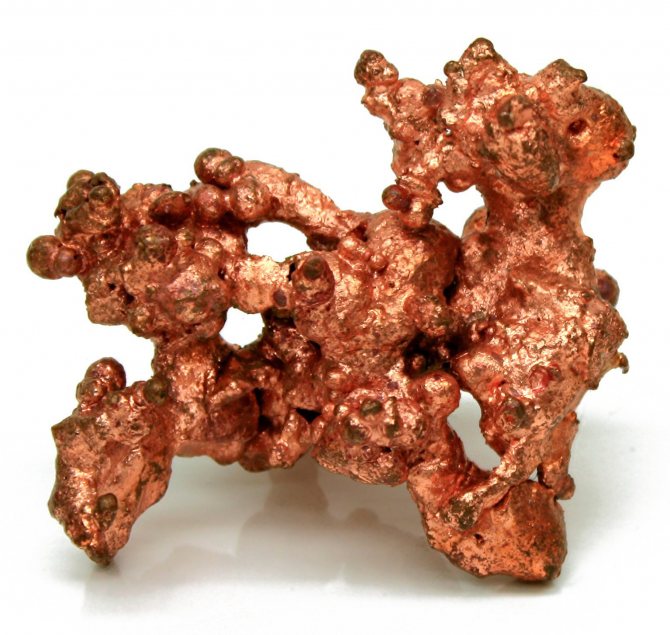

Небольшой самородок меди

Обычно самородная медь образуется в зоне окисления некоторых медносульфидных месторождений в ассоциации с кальцитом, самородным серебром, купритом, малахитом, азуритом, брошантитом и другими минералами. Массы отдельных скоплений самородной меди достигают 400 тонн. Крупные промышленные месторождения самородной меди вместе с другими медьсодержащими минералами формируются при воздействии на вулканические породы (диабазы, мелафиры) гидротермальных растворов, вулканических паров и газов, обогащенных летучими соединениями меди (например, месторождение озера Верхнее, США). Самородная медь встречается также в осадочных породах, преимущественно в медистых песчаниках и сланцах. Наиболее известные месторождения самородной меди – Туринские рудники (Урал), Джезказганское (Казахстан), в США (на полуострове Кивино, в штатах Аризона и Юта).

Медные сплавы, их свойства, характеристики, марки

Изготовление медных сплавов позволяет улучшить свойства меди, не теряя основных преимуществ данного металла, а также получить дополнительные полезные свойства.

К медным сплавам относят: бронзу, латунь и медно-никелевые сплавы.

Латунь

Это сплав меди с цинком. Кроме цинка содержит и иные легирующие добавки, также и олово.

Латуни – коррозионно устойчивые сплавы. Обладают антифрикционными свойствами, позволяющими противостоять вибрациям. У них высокие показатели жидкотекучести, что даёт изделиям из них высокую степень устойчивости к тяжёлым нагрузкам. В отливках латуни практически не образуются ликвационные области, поэтому изделия обладают равномерной структурой и плотностью.

Маркируются латуни набором буквенно-цифровых кодов, где первой всегда стоит буква Л, означающая собственно латунь. Далее следует цифровой указатель процентного содержания меди в латуни. Остальные буквы и цифры показывают содержание легирующих элементов в процентном соотношении. В латунях используются те же буквенные обозначения легирующих элементов, что и в бронзах.

Пример маркировки латуни двойной: Л85. Расшифровывается как «латунь с содержанием меди до 85%, остальное – цинк».

Пример маркировки латуни многокомпонентной: ЛМцА57-3-1. Расшифровывается как «латунь с содержанием меди до 57%, марганца – до 3%, алюминия – до 1%, остальное – цинк».

Бронза

Сплав меди с оловом. Однако, с развитием технологий появились также бронзы, в которых вместо олова в состав сплава вводятся алюминий, кремний, бериллий и свинец.

Бронзы твёрже меди. У них более высокие показатели прочности. Они лучше поддаются обработке металла давлением, прежде всего, ковке.

Маркировка бронз производится буквенно-цифровыми кодами, где первыми стоят буквы Бр, означающими собственно бронзу. Добавочные буквы означают легирующие элементы, а цифры после букв показывают процентное содержание таких элементов в сплаве.

Буквенные обозначения легирующих элементов бронз:

• А – алюминий,
• Б – бериллий,
• Ж – железо,
• К – кремний,
• Мц – марганец,
• Н – никель,
• О – олово,
• С – свинец,
• Ц – цинк,
• Ф – фосфор.

Пример маркировки оловянистой бронзы: БрО10С12Н3. Расшифровывается как «бронза оловянистая с содержанием олова до 10%, свинца – до 12%, никеля – до 3%».

Пример расшифровки алюминиевой бронзы: БрАЖ9-4. Расшифровывается как «бронза алюминиевая с содержанием алюминия до 9% и железа до 4%».

Медно-никелевые сплавы

• Мельхиор — сплав меди и никеля. В качестве добавок в сплаве могут присутствовать железо и марганец. Частные случаи технических сплавов на основе меди и никеля:
• Нейзильбер – дополнительно содержит цинк,
• Константан – дополнительно содержит марганец.

У мельхиора высокая коррозионная устойчивость. Он хорошо поддаётся любым видам механической обработки. Немагнитен. Имеет приятный серебристый цвет.

Благодаря своим свойствам мельхиор является, прежде всего, декоративно-прикладным материалом. Из него изготавливают украшения и сувениры. В декоративных целях является отличным заменителем серебра.

Выпускается 2 марки мельхиора:

• МНЖМц – сплав меди с никелем, железом и марганцем;
• МН19 – сплав меди и никеля.

Популярные сплавы меди

В качестве легирующего компонента в сплавах меди обычно применяется фосфор, золото, цинк и марганец. Их концентрация обычно составляет меньше 10%. Исключением является только латунь. Такая доля зависит от того, какие свойства сплавов требуются, а также учитывается его назначение.

Вот основные разновидности сплавов меди:

1. Смесь с оловом. Она считается одной из самых первых, которые были открыты. Еще в Древней Греции активно применялась для создания шедевров, которые на данный момент являются ценностью для людей. Сегодня процесс создания такого сплава значительно улучшен. Используются электрически печи дугового типа. Для защиты от окисления задействован вакуум. Сплав закаливают, чтобы увеличить его прочность и пластичность.
2. Алюминиевая бронза. Этот сплав меди и алюминия может деформироваться. Практически не подвержен коррозии. Его применяют обычно для создания деталей, которые будут подвергаться высокотемпературному воздействию.
3. Смесь меди со свинцом. Этот материал отличается антифрикционными свойствами. За счет добавления свинца значительно увеличен показатель прочности.
4. Латунь. Это сплав из 2 либо 3 компонентов.
5. Нейзильбер — сплав на основе меди, причем добавлен никель — примерно от 6 до 34%. Еще в состав включен цинк. Стоимость такого материала меньше, чем у мельхиора, однако по внешним данным, характеристикам и свойствам они идентичные.
6. Смесь меди и железа. Это возможно благодаря тому, что оба материала обладают схожими химическими показателями, но при этом температура плавления у них разная, так что выходит пористый сплав.

Сплавы на основе меди применяются в промышленности. Трудно найти хотя бы одну отрасль, где бы ни задействовали медь для производства различных деталей. В чистом виде металл используется в коммуникациях электротехнического типа. Камеры теплообмена, трубопровод, вакуумные механизмы на 1/3 состоят из этого металла.

Сплавы активно применяются в производстве автомобилей и сельскохозяйственного оборудования. Благодаря высокой резистентности к коррозии сплавы меди применяют для производства аппаратуры в химической отрасли. Смесь свинца и меди используется в создании техники сверхпроводникового типа.

Когда нужно сделать детали со сложным узором, то требуется сплав, обладающий пластичностью и вязкостью. Этим критериям соответствует мягкая медь. Из нее можно сделать любые шнуры и детали. Проволока хорошо гнется. К тому же ее можно соединять (паять) с серебряными и золотыми поверхностями. Сплавы меди отлично взаимодействуют с эмалью. Такая поверхность долго будет сохраняться, она не отслоится, не растрескается.

Бронза как сплав меди

Медь и сплавы на ее основе очень разнообразны. Одним из ярких примером является бронза. Это смесь из меди, кремния, алюминия, бериллия и прочих элементов (исключением является только цинк). Марка заключается в символе Бр и других буквах, которые указывают на легирующее вещество. Затем пишется цифра, которая указывает на их пропорции. К примеру, марка БрОЦС4-4-2,5. Такой набор символов означает, что бронза содержит 4% олова, столько же цинка и 2,5% свинца. Всем остальным является уже медь.

Существует классификация по содержанию дополнительных веществ в общем сплаве. Выделяют бронзу оловянного и безоловянного типа. Последняя имеет подвиды. Характеристики бронзы:

1. Оловянная. Эта смесь с оловом имеет высокий показатель резистентности к коррозии, имеется еще и антифрикционный эффект. Благодаря этому материал часто используется в химической отрасли. Это обычно смесь с никелем. Еще могут добавлять фосфор и цинк. Последнего материала добавляют не более 10%. Благодаря этому сплав по цене недорогой, но его характеристики не изменяются. Благодаря последним двум элементам улучшается антифрикционное действие. БрОц4–5 задействуют в производстве пружин. Это касается деформируемых бронз. Относительно литейных бронз, то обычно их применяют для арматуры, антифрикционных изделий. К примеру, это БрО4Ц4С17, БрО5ЦНС5, БрО3Ц12С5.
2. Алюминиевая. Обладает хорошей сопротивляемостью коррозии в соленой воде и климатических условиях тропиков. Если бронза 1-фазная, то она отличается хорошей гибкостью и применяется для штамповки глубокого типа. Если бронза 2-фазная, то ее подвергают деформации горячего типа либо используют для фасонного литья. По литейным характеристикам алюминиевая бронза уступает оловянной, но благодаря ей получаются более плотные изделия. Примерами алюминиевой бронзы является БрАЖН10-4-4, БрА10Ж3Мц2.
3. Кремнистые. За счет добавления кремния (не более 3,5%) материал становится прочнее и эластичнее. За счет никеля и марганца улучшаются коррозионные и механические показатели. Такую бронзу легко обрабатывать с помощью резания, давления и сварки. За счет упругости, механических характеристик и устойчивости к коррозии кремнистые бронзы применяются для создания пружинящих изделий различных приборов, в том числе и радиооборудования. Причем детали устанавливают в аппаратуру, которая будет работать в агрессивных условиях — морская вода, температура до 2 500°С. Примером кремнистой бронзы является БрКМц3–1.
4. Бериллиевые. Эти сплавы отличаются тем, что они упрочнены за счет температурной обработки. Обладают высокой характеристикой к временному сопротивлению, хорошими пределами текучести, упругостью. Имеет устойчивость к коррозии. Подвергаются резанию и сварке. Активно используются для создания пружин, мембран и прочих деталей, которые будут работать на износ. Элементы обычно используются для приборов электронной техники. Примером бериллиевой бронзы является БрБ2.
5. Свинцовые. В жидкой меди свинец почти не растворяется. После того как сплав затвердеет, он будет состоять их отдельных кристаллов меди и свинца. Благодаря такой необычной структуре имеются антифрикционные свойства. Из-за этого такие сплавы применяются для создания подшипников и вкладышей, которые будут работать с высокими показателями скорости и давления. Теплопроводность бронзы БрС30 в 4 раза больше, чем у оловянных сплавов. Благодаря этому она хорошо убирает нагревание, которое возникает из-за сильного трения. Довольно часто в свинцовые сплавы добавляют олово и никель, чтобы улучшить коррозионные и механические характеристики.

Все эти разновидности бронзы активно применяются в промышленности и других отраслях.

Внимание: латунь

Под латунью понимают смесь из меди и цинка, причем последнего компонента может быть от 5 до 44%. Если в состав включен еще и цинк (от 5 до 20%), то такая латунь называется красной либо томпаком. Если содержание цинка от 20 до 35%, то латунь называется желтой. Латунь, где концентрация цинка более 45%, редко применяется на практике.

Классификация латуни следующая:

• Двухкомпонентная. Еще ее называется простой. Входит только медь, цинк и небольшое количество примесей.
• Многокомпонентная — специальная. Кроме цинка и меди в состав включены другие легирующие компоненты.

Марка латуни обозначается как буква Л и двузначное число, которое указывает на долю меди. К примеру, если марка латуни Л80, то содержание меди составляет 80%, а цинка – 20%.

Томпак может обозначаться как Л96. Тогда содержание меди составляет примерно 95-96%. Еще томпак может обозначаться как Л90. В это случае мед содержится примерно 88–91%. В обоих случаях допускается не более 0,2% примесей.

Полутомпак обозначается как Л85. Это означает, что меди в нем будет от 84 до 86%. Если полутомпак записан как Л80, то содержание меди составит от 79 до 81%. В обоих случаях допускается содержание примесей не более 0,3%.

Латунь обозначается еще как Л70. В этом случае меди будет примерно 69–72%, примесей разрешено не более 0,2%. Если марка Л68, то концентрация основного вещества — от 67 до 70%, а примесей допускается не более 0,3%. Марка Л63 предполагает, что содержание меди составит от 62 до 65%, а примесей может быть до 0,5%. Если записана марка Л69, то основного компонента будет от 59 до 62%, причем примесей — не более 1%.

Латунь 2-компонентного типа довольно просто подвергается давлению. Обычно из нее делают изделия в виде труб, листов и прочего. Латунные детали могут растрескиваться из-за большого внутреннего напряжения. Когда они долго хранятся на открытом воздухе, то появляются трещины, которые могут располагаться как по ширине, так и по длине. Чтобы предотвратить это, нужно воспользоваться низкотемпературным воздействием (температура 200–300°С).

А вот марок латуни поликомпонентного типа намного больше, чем 2-компонентного. В обозначения сначала пишется Л. Потом записаны буквы, указывающие на легирующие компоненты, которые включены в состав вещества помимо цинка. После этого идет дефис и записываются числа. Первая цифра указывает на концентрацию основного вещества (в процентах). Все остальные — это доли легирующих веществ. Их последовательность будет такой же, как и в части с буквенными обозначениями. Сначала записываются те элементы, доля которых больше. К примеру, если марка записана как ЛАЖМц66-6-3-2, то это означает, что меди содержится 66%, алюминия – 6%, железа – 3% и марганца – 2%.

Для информации

Основные легирующие вещества в латуни многокомпонентного типа следующие:

1. Марганец. Он применяется для улучшения прочности готового изделия. Повышается устойчивость к коррозии. Особенно это касается сочетания с железом. Еще это подходит для олова и алюминия.
2. Олово. Тоже используется для улучшения прочности. Еще конечное вещество будет отличаться высокой устойчивостью к коррозии, особенно в соленой воде. Такие материалы, которые имеет включения олова, часто именуются еще морскими.
3. Никель. Это вещество тоже улучшает прочность и добавляет устойчивость к коррозии, причем в различных условиях.
4. Свинец. Из-за него ухудшаются механические характеристики, но при этом улучшается способность к обработке посредством резания. Обычно добавляют немного — содержание в латуни не более 1–2%. Это используется для деталей, которые будут подвергаться обработке на станках. Вот почему такую латунь еще именуют автоматной.
5. Кремний. Из-за него твердость материала ухудшается, как и прочность. Но если добавлять сразу и кремний, и свинец, то антифрикционные свойства увеличиваются. Такой латунью можно будет заменить бронзу, которая применяется в подшипниках и считается более дорогой по цене.
