Размеры мангала для шашлыка: чертежи, какой должна быть высота и глубина

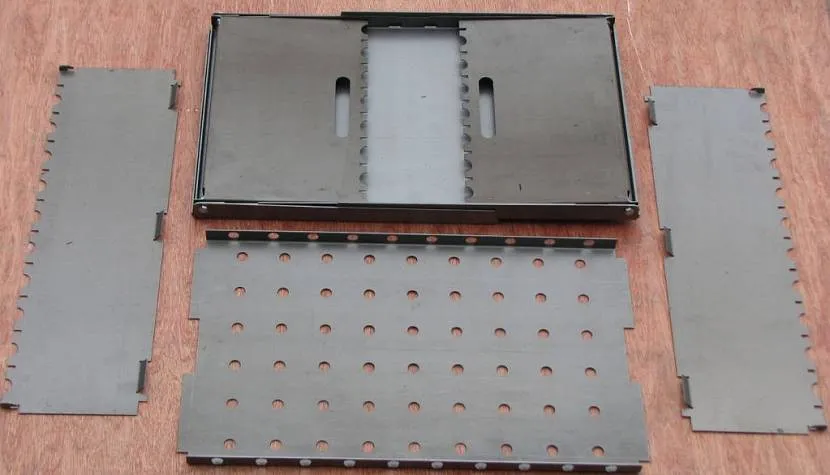

В статье дана информация о том, как изготавливается разборный мангал. Каковы его размеры, какие материалы для этого используются. Потребуется ли для изготовления чертеж. Если «да», то на что необходимо обратить внимание, какие параметры важны с учетом удобства использования жаровни под шашлык. Рассмотрено изготовление мангала поэтапно.

Какие инструменты и материалы потребуются

Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.
Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.

Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:

• подстольем;
• рабочей поверхностью;
• решеткой;
• регулируемым поддувалом;
• крышкой.

Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:

• сварочный аппарат;
• электроды;
• болгарка;
• дрель и сверла по металлу;
• уровень;
• карандаш;
• рулетка;
• ножницы по металлу;
• лист металла;
• металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.

Приспособления для переноски мангалов

Мангал складной должен в чем-то приноситься и храниться. Чаще всего для этого создаются мягкие сумки. В них изделие не царапается и не пылится, все части находятся в одном месте и за счет этого не теряются. Переноски выполняются из брезентовой ткани и других материалов, которые не пропускают грязь и плохо рвутся.

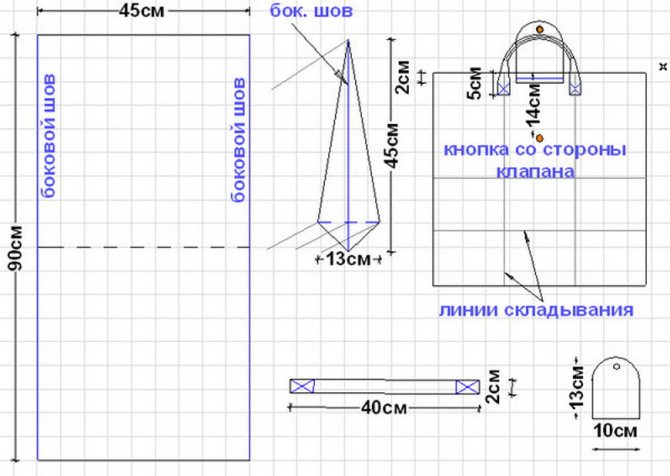

Сумка для мангала (Как сделать крепкую и простую)

Мангал складной в тканевом чемодане прослужит гораздо дольше. Изготовить сумку для хранения печи можно сделав всего несколько действий.

Для ее изготовления нужно будет взять плотную материю сложить пополам и прошить снизу и сбоку. Для удобной переноски можно пришить плотные ручки из той же материи, используя две полосы.

Классификация мангалов с чертежами и фото

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

• Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
• Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится. У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты



• Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
• Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Особенности различных конфигураций

Шашлык — это ритуал. При его несоблюдении, он превращается в обычное жареное мясо.

То же самое говорят о правильном мангале. У каждой хозяйки имеется своя блинная сковорода, а у хозяина — жаровня. Хорошо, что ее видов, в отличие от маринада, немного. Определиться с предпочтением поможет следующая классификация.

Материал для топки

Перед выбором мангала необходимо подобрать имеющиеся в наличии заготовки. В их качестве выступает как покупная листовая сталь, так и старая бочка или баллон, металлолом на заднем дворе, сводящий затраты к минимуму. Главное — он должен быть устойчивым к высоким температурам. В зависимости от этого, жаровни делятся на следующие:

1. Чугунные — из-за сложности обработки чаще всего приобретаются в магазинах. Являются самыми тяжелыми, но долговечными, не требуют ухода. Кроме того, они отлично удерживают жар. Из-за высокой себестоимости их лишь частично используют в готовой конструкции в качестве колосников и дверок.
2. Стальные — самый ходовой вариант. Такой материал с годами может полностью прогореть, ржавеет, плохо очищается и деформируется при нагреве. Однако, при соблюдении определенных рекомендаций, прослужит не менее 8 лет без потери функциональности. Положительные стороны — легкодоступность, удобство в обработке и подборе толщины.
3. Изделия из тонколистовой прокатной стали — недорогое походное решение, единственным, но существенным преимуществом которых является их вес и компактность, иначе смысла в использовании тонкого металла нет. Более долго прослужат топки из нержавейки толщиной 1,5 мм.

Классификация по весу

Солнечный денек или непогода, роза ветров или поход предопределяют будущую функциональность топки. По габаритам выделяют три ее модели: мобильная, переносная и стационарная.
Первые продаются в виде конструктора и весят вместе с шампурами до 6 килограмм. Имея лекало, его раскладные части с легкостью вырезаются самостоятельно. Их сборка предусматривается на болтовых крепежах, с помощью петель или пазов. Чем меньше мест соединения, тем долговечнее. Огонь внутри такого короба разводить не рекомендуется, использование готового древесного угля продлит срок службы в несколько раз.

Ну и какая дача без стандартного «аквариума на ножках»? Переносные жаровни, состоящие из четырех стенок и дна, — неотъемлемый ее атрибут. Условная мобильность характеризуется наличием двух носильщиков или колес. Их изготовление без сварочного аппарата и учета принципиальных тонкостей не увенчивается успехом.

Стационарные сооружения — это уже замена полевой кухни на домашнюю. Возвращаясь к истокам, люди все чаще отдают свое предпочтение готовки на дровах начиная от пиццы и заканчивая пловом. Комплексные кованые беседки со встроенным мангалом, грилем, печью и даже мойкой украсят самый изысканный ландшафт. Оригинальным будет агрегат в виде целого паровоза или из капота раритетного автомобиля.

Аутентичность или мода — выбор за хозяином

Принципиальным будет и выбор конструкции жаровни по функциональности: мангал или гриль.

С точки зрения лингвистики, шашлык считается родом из кавказской кухни, а производное слово от тюркского «шиш» — вертел. Таким образом, в буквальном смысле — это кушанье, жаренное на вертеле. В самом многочисленном носителе языка (азербайджанском народе) — шашлык именуется «кебабом», а в Турции —»шиш-кебабом».

Факторы, влияющие на габариты жаровни

Поскольку приготовления шашлыка или любой другой пищи происходит по конкретным технологиям, то при расчете оптимальных размеров мангала учитывают следующие факторы:

• температурный режим – количество углей, расстояние от них до мяса;



• инвентарь для приготовления блюда – шампуры или решетка барбекю.

Существуют варианты мангалов с дополнительными функциями. Например, жаровня оборудуется боковым отделением для не прогоревших углей с собственным дымоходом. Либо часть ее накрывается варочной панелью для одновременной готовки гарнира, разогрева чайника.

В таком случае основная часть мангала должна иметь размеры, рекомендуемые в этом пособии. Остальные элементы крепятся таким образом, чтобы процесс приготовления шашлыка происходил без каких-либо помех.

Конструкция шампура

Вычислить правильные размеры жаровни можно лишь в одном случае – повар пользуется шампурами, решеткой барбекю или обоими этими инструментами одинаковой длины. Стандартной конструкцией шампура является:

• длина – общая 45 – 50 см, рабочая 30 – 35 см;
• завивка – спиральная, расположена возле рукоятки, длина 4 – 6 см.

При потере/замене рабочего инструмента следует привести длину шампура в соответствии с жаровней, для которой он предназначен.

Аналогичные требования предъявляются к печам барбекю. Решетка должна размещаться равномерно над углями на высоте 5 – 8 см, так как мясо обычно поджимается сетками с двух сторон и готовится быстрее. Промышленность чаще всего производит сетчатые конструкции габаритами 18 х 28 см, под них и подгоняется кирпичная или стальная коробка, куда будут засыпаться угли.

Температурный режим

Специалисты рекомендуют жарить своими руками мясо на углях при соблюдении следующих условий:

• угли – готовые из мешка заводской фасовки или предварительно обожженные на костре, а не внутри мангала;
• наполнение очага углями – слой 5 – 10 см;



• расстояние от углей до шампуров – 5 – 10 см в зависимости от древесины, размера головешек и кусков шашлыка.



Внимание: По вопросу необходимости отверстий в боковых стенках жаровни единого мнения у специалистов не существует до сих пор. Одни считают, что они мешают контролю температурного режима, а воздух следует подавать внутрь специальным опахалом. Другие считают, что при обмахивании повышается вероятность возгорания тлеющих головешек, предпочитают опахалом не пользоваться.

Основные этапы изготовления любого мангала и советы специалистов

Нам понадобится инструмент:

• Сварочный аппарат;
• Болгарка;
• Чертилка;
• Щетка с проволочной щетиной;
• Дрель со сверлами ø 3- 4 мм, и 12-15 мм;
• Металлическая линейка и угольник;
• Молоток.

Последовательность следующая:

• Свариваем боковые стенки. Сначала прихватываем в нескольких точках выровняв углы по угольнику и по плоскости;
• Прихватываем днище к стенкам. Каждую стенку в нескольких точках;
• Полностью провариваем все швы;
• Привариваем прямоугольные заготовки к торцам уголков – будущим ножкам;
• Прихватываем уголки ножек к корпусу жаровни. Следим, чтобы расстояние от дна жаровни до пола была одинаковой;
• Провариваем швы на ребрах уголков с обоих сторон;
• Зачищаем швы от окалины.

На этом сварочные работы закончены.

Переходим к слесарным работам:

• Размечаем места для сверления отверстий на стенках жаровни с помощью металлической линейки, угольника и чертилки;
• Производим сверление отверстий. Сначала тонким отверстием – ø 3-4 мм. Далее рассверливаем толстым сверлом ø 12-15 мм.
• Зная как сделать прорези на мангале для шампуров, наносим разметку на ребрах боковых стенок;
• Делаем вырезы болгаркой по разметке.
• Зачистим отверстия и ребра боковин от заусенцев.

На этом можно считать работу выполненной. Можно покрасить специальной жаропрочной краской мангал снаружи. Все работы, в том числе и заготовительные, выполняются за несколько часов.

От чего зависят параметры мангала?

Параметрами мангала можно считать его длину, ширину, глубину и высоту. Эти величины зависят от нескольких факторов.

• При выборе мангала необходимо первым делом определиться, каким способом на нем будет жариться мясо: на шампурах либо на решетке барбекю. Шампура имеют в большинстве своем стандартные размеры, поэтому ширина жаровни должна им соответствовать. Длину же можно выбрать любую. С решетками барбекю все проще. Они зачастую имеют различные размеры, поэтому проще будет подобрать решетку в соответствии с размерами мангала. Хотя стандартной считается решетка с размерами 18х28 см.

• Второй важный критерий – это выбор места, где будет чаще всего приготавливаться мясо. Если это частный дом или дача, то здесь лучше всего подойдет стационарный мангал, который будет иметь постоянную локацию и убираться лишь на зиму. Его лучше выполнить из толстого металла либо чугуна для многолетней эксплуатации. Если же подразумевается, что очаг необходимо будет часто транспортировать, то его лучше делать легким, складным и компактным.
• Глубина мангала напрямую зависит от материала, на котором будет готовиться мясо. Если речь идет об углях, то идеально подойдет неглубокий. Если же для приготовления будут использоваться дрова, то лучше выбрать глубокий мангал, так как придется заложить большое количество дерева, чтобы получить необходимый объем углей для жарки.

Сколько людей – столько мнений, желаний и потребностей. Поэтому существует две основных разновидности приспособления для жарки мяса – мобильные и стационарные.

Многие из тех, кто не проживает в частном секторе и не имеет загородного участка, предпочитают выбираться на шашлыки на природу. Они не нуждаются в массивном мангале, который включает в себя дополнительные элементы. Для них идеально подойдут компактные конструкции из нетолстого материала. Они более легкие, имеют тонкие стенки, низкие складные ножки и минимум элементов декора. Они с легкостью поместятся в любой автомобиль, и не будут занимать много места при хранении в квартире.

Для тех же, кто желает обустроить на своем участке настоящий шашлычный уголок, подойдут большие стационарные мангалы из металла или даже каменные очаги.

Они имеют большие габариты, выполнены из толстого металла, зачастую оборудованы дополнительными поверхностями и местами для хранения аксессуаров. Поэтому приготовление мяса становится не только приятным, но и весьма комфортным занятием.

Стандартные размеры мангала для шашлыка

В зависимости от производителя, размеры мангала для шашлыка могут варьироваться в широком диапазоне. Однако чаще всего их ширина составляет 0,3–0,4 м, если планируется использовать шампуры на 8 –9 кусочков мяса. Глубина может меняться от 15 до 18 см при толщине стенок 4–8 мм.

Прорабатывая чертежи стандартных мангалов, производители стремятся выбрать такие размеры, которые позволят обеспечить хорошую прожарку мяса и предотвратить его пригорание. Также учитываются условия эксплуатации. Длина стационарных моделей может достигать 1 м, а для переносных изделий правильными габаритами являются 0,6–0,7 м.

Переносные модели изготавливают небольшими для удобной транспортировки

Какая должна быть высота и длина мангала: рекомендуемые значения

О том, какая должна быть высота мангала, стоит задуматься заранее. Данный параметр выбирается индивидуально. Она не должна быть низкой или высокой, чтобы не испытывать в процессе приготовления шашлыков дискомфорта. Именно поэтому данный параметр выбирается с учётом роста человека, который будет им чаще всего пользоваться. В среднем, высота мангала для шашлыка должна быть 75–125 см.

Длину выбирают с учётом количества одновременно приготавливаемых шашлыков. Если одновременно будет использоваться 6 шампуров, достаточно 60 см. Если же одновременно будет готовиться 10 шашлыков, то длину увеличивают до 1 м.

Длину выбирают с учётом количества приготавливаемых шашлыков

Ширина и глубина

Ширину выбирают с учётом длины шампуров, которыми планируют пользоваться. Обычно их длина составляет 45–50 см при рабочей 30–35 см. С учётом этого, глубина мангала для шашлыка должна быть максимум 40 см. Увеличение поперечных размеров приведет к неправильному расходу вырабатываемого тепла.

Глубина обычно составляет около 15–20 см. При проработке чертежа мангала для шашлыка из железа, размеры выбирают с учётом того, чтобы можно было сформировать слой углей толщиной 5–10 см. При этом, между мясом и слоем угля должно быть около 8 см.

Если планируется использовать дрова, глубину делают немного больше. В этом случае, для обеспечения оптимального теплового воздействия, толщина формируемого слоя углей должна быть намного больше.

Толщина стенок

Это достаточно важный параметр, влияющий на долговечность изготавливаемой конструкции. При этом стоит учитывать мобильность устройства для жарки. Для стационарной модели стоит выбрать листы толщиной до 8 мм.

Если же конструкцию планируется периодически переносить с одного места на другое, правильным размером мангала станет толщина до 4 мм, так как такое изделие будет весить намного меньше.

Внимание! Чем толще будет листовая сталь, тем дольше прослужит конструкция.

Как сделать ножки для мангала

Первым делом подбираются под мангал размеры, стандартные чертежи и схемы. Самый простой способ сделать ножки своими руками: взять согнутые уголки металла и нарезать их, отмеряя 1 метр для каждого отдельного элемента. Рекомендуется выбирать металл внимательно, он должен быть прочным.

Оптимальные размеры мангала для шашлыка из металла должны определяться с учётом длины ножек. Если выбрать длину больше 1 метра, готовить будет неудобно, поэтому лучшие размеры мангала для шашлыка из железа – 60 см в длину, 30 в ширину.

Характеристики жаростойкой стали

В данном блоке предлагаем ознакомиться с характеристиками жаростойкой стали. Именно из неё мы предлагаем изготавливать мангал (третий мастер-класс), т.к. целостность конструкции и неподверженность деформации со временем – вот главная задача. Вторым пунктом надо позаботиться о том, чтобы сталь как можно дольше ржавела.

В качестве подходящих металлов предлагаем рассмотреть характеристики 2 марок жаростойкой стали: 09г2с, 15хснд (нл-2). Помимо своих жаростойких качеств, они обладают рядом преимуществ:

• долго ржавеют;
• в магазинах можно купить толщиной 2мм, 3мм, 4мм, 6мм. В целом, такой толщины хватит для реализации проекта (15ХСНД (НЛ-2) только 6мм и больше). Толщина металла в 6мм подойдет, если вы хотите сделать основательный стационарный мангал (он тяжелый);
• отлично поддаются резке и варке.

09Г2С – расшифровка и свойства стали

09ГС2 – низколегированная конструкционная сталь, имеющая повышенный предел выносливости. Данная марка широко применяется для варки стальных конструкций, в том числе подойдет для мангалов. Используйте эту марку стали в случае, если хотите изготавливать переносной.

В продаже можно найти листы толщиной от 2мм, что является идеальным для переносых мангалов и барбекю. Однако ничто не мешает вам сделать и стационарный барбекю из марки стали 09Г2С. Для более детального ознакомления со свойствами при нагреве предлагаем изучить таблицу ниже.

Расшифровка стали 09Г2С проводится следующим образом:

1. 09-0.9% составляющей углерода;
2. Г- В составле есть марганец;
3. 2 – марганца 2%;
4. С – кремний, менее 1%.

15ХСНД (НЛ-2) – расшифровка и свойства стали

Сталь 15ХСНД (нл-2) обладает отличными физическими свойствами при воздействии высоких температур и стойка к перегреву. Это качество позволяет использовать её при варке толстостенных конструкций, в том числе мангалов.

Такая сталь подойдет больше для стационарных конструкций, нежели для переносных, ввиду своей толщины – минимум 6мм. Как ведет себя 15ХСНД (НЛ-2) при повышенных температурах можно посмотреть в таблице

Расшифровывается 15ХСНД следующим образом:

1. 15 – 0,15% углерода
2. Х – Хром 0,6-0,9%
3. С – Кремний 0,4-0,7%
4. Н – Никель 0,3-0,6%
5. Д – Медь 0,2-0,4%

Если вы еще не определились, какую из данных марок стали стоит приобрести для изготовления металлического мангала, опирайтесь на цену в вашем городе и доступность стали в продаже.

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

• на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
• на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
• все детали скрепляются с помощью сварочного оборудования;
• из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
• конструкция собирается и проверяется на прочность.

Складные варианты

Мангал складной может иметь отдельные разбирающиеся части, либо полностью модернизироваться. Такие конструкции чаще всего используются в походах. Если модель корпуса мангала не разбирается, у нее могут отделяться ноги. Разборные мангалы делятся на переносные чемоданчики и варианты три икса.

Чемоданы, чемоданчики, дипломаты, кейсы, книжки

Мангал походный в чемодане удобно использовать из-за компактных размеров и возможности хранить все детали вместе. Видео и фото таких изделий позволяют оценить их достоинства. Единственный недостаток этих изделий заключается в наличие мобильных элементов, которые постепенно изнашиваются.

Модель три икса

Мангал готовый раскладной три икса получил название за счет опор, имеющих форму буквы Х. Главный плюс такой конструкции в простоте использования. Достаточно разложить мангал, чтобы начать пользовать. Такая походная печь имеет довольно большие габариты и не для всех будет удобна в перевозке, зато она сможет прослужить долго за счет минимального количества соединительных элементов.

Советы

Помимо обычных расчетов для изготовления мангала, можно воспользоваться дополнительными советами, приведенными ниже, для оформления настоящей зоны отдыха на даче или домашнем участке.

• Если длина мангала планируется более 100 см, то в этом случае рекомендуется оборудовать конструкцию дополнительными ножками. Это придаст большую устойчивость.
• Металлический мангал можно также оборудовать колесами. Это позволит в случае необходимости легко поменять его местоположение на участке.

• Над мангалами и очагами можно сконструировать навес. В этом случае приготовлением шашлыков можно заниматься и в непогоду. Если к тому же оборудовать скамейки, высадить цветы и кустарник, то это место станет настоящим сердцем приусадебного участка, где вечерами можно будет просто посидеть у огня, послушать пение птиц, посмотреть на звездное небо.
• Конструкцию обычного металлического мангала можно дополнительно оборудовать местами для хранения дров, шампуров, воды и кочерги. Это придаст дополнительное обаяние и некий шарм.
• Лучшим материалом для изготовления мангала считается чугун. Он очень прочный, долговечный и отлично держит тепло. Это позволит сэкономить на углях. К тому же его можно дополнительно украсить коваными элементами.

• При выборе местоположения мангала или очага необходимо руководствоваться в первую очередь правилами техники безопасности и не располагать конструкцию вблизи построек (расстояние должно быть более трех метров), рядом с легковоспламеняющимися предметами, под деревьями, возле заборов, изгородей, беседок.
• Очаг из камня лучше всего изготавливать из натуральных природных элементов. Но, чтобы построить его с соблюдением всех строительных норм, правил, стандартов и технологий, лучше прибегнуть к помощи квалифицированных строителей-каменщиков.
• Металлический мангал, сделанный своими руками, лучше покрыть огнеупорной краской. Это сделает его внешний вид более эстетичным и гораздо продлит срок эксплуатации.

• Прорези под шампура на жаровне лучше делать на расстоянии от 5 до 8 см. Такое расстояние позволит с легкостью переворачивать каждый из них, не задевая соседние.
• Перед первым использованием мангала его необходимо прокалить, то есть разжечь костер в нем, чтобы избавиться от всех вредных веществ, накопившихся при строительстве.
• Вблизи очага можно оборудовать маленький водоем, пруд или альпийскую горку. Это позволит создать законченный ансамбль загородной зоны отдыха.

Необходимо отметить, что правильный мангал всегда должен быть изготовлен по общепринятым стандартам, которые необходимо немного откорректировать под индивидуальные требования.

В этом случае мясо будет готовиться сразу в достаточном количестве, не будет подгорать и пересушиваться независимо от инструмента приготовления, топочный материал будет эффективно и экономно использоваться, а жар не будет уходить в воздух.

К тому же в настоящее время существует богатый выбор строительных материалов, которые будут пригодны для его изготовления, будь то металл, стал, чугун, жаропрочный кирпич или природный камень.

При оформлении мангала, можно воплотить любые идеи и проекты, будь то маленький мобильный очаг, стационарная жаровня или даже кирпичная печь на приусадебном участке. При условии соблюдения строительных стандартов и пожарной безопасности, результат будет только радовать глаз.

Настоящий уголок для приготовления пищи и отдыха в кругу семьи и друзей станет любимым местом приема пищи и времяпрепровождения, отдыха и заряда положительной энергией.

Подсказки для металлических аналогов

Металлические мангалы более легкие и практичные, чем кирпичные аналоги. Тут бывает множество нюансов, которые зависят от выбранного материала, из которого будет изготавливаться мангал. Рассмотрим некоторые из них:

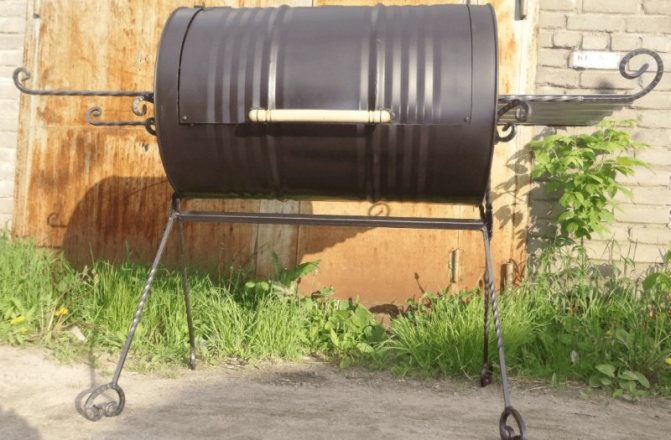

1. Можно сделать приспособление для барбекю, используя 200-литровую бочку. Однако тут ширина всегда будет больше по умолчанию, поскольку габариты у бочки не совпадают со стандартными размерами.
2. Можно использовать нержавеющий бак стиральной машины, чтобы получился очаг из вертикальной трубы. К такой конструкции шампуры приспособить не получится, а вот металлическая решетка для гриля отлично подойдет.
3. Ножки можно сделать из различных б/у материалов. Это не всегда удобно с точки зрения практичности, зато сделает ваш мангал необычным.
4. Сверлить дырки или нет каждый решает сам. Многие сходятся на том, что от них больше вреда, чем пользы.

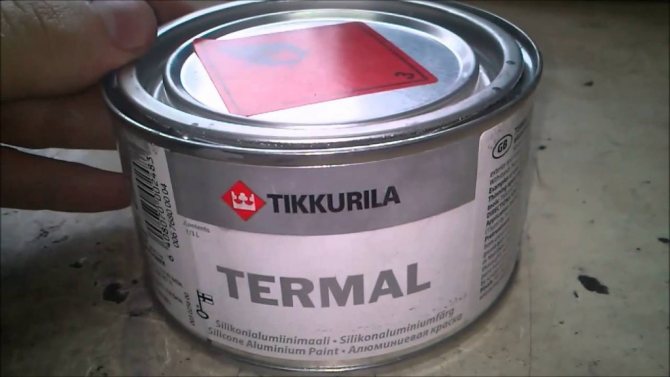

5. Металлическое приспособление рекомендуется покрыть огнеупорной краской. Так вы придадите ему презентабельный вид и увеличите срок эксплуатации.

Смотреть так же: какая краска подходит для мангала.

Итак, мы рассмотрели стандартные размеры мангалов. Теперь вы сможете самостоятельно соорудить эту конструкцию и порадовать близких вкусным шашлыком.

Мангал из кирпича своими руками

Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.

Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.

Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.

Когда беретесь воздвигнуть сами, то проконсультируйтесь у мастера, делайте все аккуратно и не спеша.

Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!

Стационарный мангал

Может быть представлен, как традиционной моделью, так и комбинированными вариантами:

• Мангал-печь, изготовленная своими руками.
• Мангал-барбекю.
• Мангал с гриль-установкой.

Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.

Полезные дополнения

Сооружение мангала из кирпича своими руками

Если уж браться за дело основательно, то стоит позаботиться об отсеке для подготовки углей. Он может также использоваться в качестве печи для кастрюли. Доработка довольно простая. Длина мангала увеличивается на 30 сантиметров. Из металлической полосы сваривается квадрат 35 на 35 с высотой в 20 см. Получившееся изделие приваривают сбоку топки, где нет вентиляционных отверстий. Теперь агрегат будет выглядеть перевернутой буквой «Г». При желании на верх куба приделывают такого же размера квадрат с вырезанным внутри кругом под казан.

Привычный всем мангал не очень сложно модифицировать в барбекю. Если сварить такой же короб (можно из более тонкого металла) и прикрепить его на петли из нержавейки, то он трансформируется в модное приспособление. Торцы крышки увеличивают профилем для плотности стыковки и армирования. Оригинальным будет исполнение в виде пиратского сундука или готический вариант.

Если еще немного удлинить и расширить агрегат, то сочетание вышеуказанных дополнений превратит его в установку горячего копчения! Только с противоположной стороны топки в дне делается пару отверстий для лучшей тяги.

Принцип такой. На кучку угля набрасывается немного специальной щепы/опилок. Сбоку на решетку укладывается полуфабрикат (мясо, сало, рыбка и даже овощи). Крышка заставляет проходить дым через продукты и удаляться через импровизированную топку-трубу, накрытую мешковиной. Время готовки — 1−3 часа. Единственное, что нужно учесть, так это обеспечение устойчивости — съемные ножки уже не подойдут. Да и злоупотреблять такими копченостями не стоит. Подобная кулинария таит в себе канцерогены. Проветривают деликатес не менее полусуток!

Переносные конструкции

Чаще всего подобные мангалы изготовлены из листового железа или представлены коваными изделиями. Имеют стандартные размеры, боковые разъёмы для крепления шампуров во время готовки.

Особое внимание при самостоятельной работе уделяется опорам, которые должны обеспечивать прочность и равновесие всей конструкции.

Преимущества вертикального мангала

Такое приспособление для готовки мяса, по сравнению с обычным мангалом, обладает рядом преимуществ:

• Экологичность — мясо находится в стороне от огня и топлива, на него попадает дым. Эффективность приготовления будет высокой, даже если угля не будет много. Прожарка осуществляется за счет тепла от нагретого кожуха и дыма.
• Вместительность — шампуры в такой конструкции можно разместить сразу с нескольких ее сторон. Если жаровня крупногабаритная, то в ней можно приготовить порядка 7 кг мяса.
• Универсальность использования — вы сможете одновременно готовить мясо, рыбу и овощи, разместив их с разных сторон.
• Уникальная конструкция — на пластинах, которые держат шампуры, есть специальные зазубрины, которые позволяют передвигать мясо или ближе, или дальше.
• Безопасность — мясо отделено от углей с помощью специальных решеток, что сводит к нулю риск возгорания стоящих рядом предметов.

Мангал из газового баллона

Прежде чем сделать мангал из газового баллона, его необходимо полностью опустошить. Затем откручивается кран, после чего баллон моют водой с добавлением хлора или моющего средства, чтобы убрать остатки запаха одоранта.

Затем на баллон наносится разметка под резку в виде двух продольных линий, которые делят баллон пополам.

Резка осуществляется с помощью болгарки, также рекомендуется заполнить баллон водой, чтобы он был более устойчив, а диск болгарки не нагревался.

После этого делается крышка, привариваются ножки и наносятся отверстия для подачи воздуха в зону горения угля.

Принцип работы

В жаровню загружают уголь и разжигают его. Продукты, расположенные вокруг жаровни, получают тепловую энергию от древесины, при этом температура в зоне приготовления пищи достигает 230 градусов. Этого вполне достаточно, чтобы мясо пропеклось.
Закрытые мангалы дополнительно дают эффект запекания, продукт разогревается со всех сторон, тепловая энергия, отражаясь от стенок мангала, возвращается к продукту. Это позволяет мясу хорошо пропечься, оставаясь сочным.

Благодаря тому, что под жаровней и зоной приготовления пищи расположен поддон, территория под мангалом остается чистой.

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

• установка навеса непосредственно на мангал;

• установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

Технология изготовления разборной жаровни

В первую очередь набрасывается на бумаге чертеж мангала с обозначением на нем размеров. В чисто конструктивном плане этот прибор представляет собой параллелепипед. То есть у него все противоположные парные стенки равны между собой. Единственная плоскость, которая присутствует в жаровне в единственном виде, это днище.

К разработке чертежей мангалов надо подходить основательно. Потому что это основа будущей конструкции. Именно на ней отображаются пропорции жаровни. И хотя для переносного разборного варианта это имеет небольшое значение, все же некая эстетическая сторона в конструкции должна присутствовать.

На чертеж ниже, где показана полная деталировка конструкции. Именно так мастера и набрасывают его на бумаге. Основная задача – показать размеры каждой детали, потому что они изготавливаются каждая по отдельности. А точные размеры помогут скомпоновать детали в единое целое без подгонок.

Если чертеж мангала из металла с размерами готов, мастер переходит непосредственно к изготовлению жаровни.

Смотрите также: Каталог компаний, что специализируются на монтаже каминов и печей.

Материалы

Как уже было сказано выше, в качестве материала потребуется стальной лист толщиною 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения частей жаровни потребуется восемь болтом М6 или 8.

Разметка

Согласно чертежу все размеры деталей мангала переносятся на лист железа. Как уже упоминалось, боковых стенок будет две, торцевых тоже, днище одна часть. Парные стенки одинаковые.

Нельзя разбрасывать разметку по всему листу. Многие размеры деталей совпадают, так что края двух частей будут обозначаться одной линией. Так можно сэкономить, уменьшая отходы.

На рынке можно найти обрезанные листы металла. Если правильно скомпоновать (сделать грамотно схему расположения частей) разметку, то можно приобрести не целый лист, а обрезанный. Стоит он в разы дешевле.

Теперь важный момент. Соединение деталей мангала производится на болты (как один из вариантов), поэтому под места стыковки делаются бортики, которые отгибаются внутрь от основной плоскости стенок на 90°. При этом на боковых стенках отгиб производится на трех торцах с крепление к торцевым стенкам и днищу, на торцевых только с оной стороны – к днищу. Ширина отгиба:

• если используется для соединение болт М6 – 10 мм;
• если болт М8 – 12 мм.

Этот параметр обязательно прибавляется к размерам деталей. К примеру, если длина мангала равна 50 см, то длина боковых стенок – 52 см, потому что к ней прибавляется отгиб с двух сторон по 1 см.

Резка, подгиб, сверление

Следующий этап – вырезка всех частей мангала точно по линиям разметки. Обычно это делают болгаркой с отрезным алмазным диском. Можно использовать и другие инструменты: плазморез, электролобзик с полотном по металлу. Резка должна проводиться точно по нанесенной разметке. Все должно быть сделано аккуратно.

В конечном итоге должно получиться пять деталей: боковые стенки – 2 шт., торцевые – 2, днище одно.

Следующая операция – изгиб участков соединения частей мангала. На вырезанных деталях жаровни наносятся отступы для изгибов. Опять используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с днищем). На торцевых стенках одна линия. Она должна совпадать по месту расположения с линией для днища.

По нанесенным линиям делается неглубокий прорез, он не сквозной, а с небольшим углублением до 0,5 мм. Это делается для того, чтобы легче и ровнее гнуть отгибы. Обратите внимание на боковые стенки, где прорези перпендикулярных линий создадут в двух углах квадраты. Их срезают полностью.

Теперь производятся загибы с помощью молотка. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, и легкими ударами сгибают кромку отгиба по линии подреза. Угол изгиба – 90°.

Модели с решетками для барбекю

Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей.

В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

• жаростойкость;
• устойчивость к перепадам температур;
• отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

• кремний-органические эмали;

• термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.

Свой взгляд на глубину

Каким критериям должен соответствовать правильный мангал для шашлыка?

Глубина мангала — параметр, пожалуй, самый обсуждаемый на форумах. И недаром, ведь от глубины жаровни в большей степени зависит и качество приготовления шашлыка.

Тут решать надо либо методом проб и ошибок, либо, что лучше, на основе чужого опыта.

Глубину мангала не рекомендуют делать меньше 13 см

Опыт же показывает, что можно делать глубину и 30 см, и даже 13. Меньше не стоит — на любом топливе мясо сгорит от опасной близости жара. Больше 30 см делать можно, но только в этом случае мясо рискует быть высушенным, не сочным — жара будет маловато. Обычные заводские жаровни имеют разбег от 13 до 30 см. При этом в инструкции обычно пишется применение: если мангал предусмотрен для углей, то вполне достаточно и 13 см. Но если вы любитель настоящего костерка, с дымом и ярым пламенем дровишек, если лучший шашлык для вас — это тот, что приготовлен исключительно на дровах, то в этом случае нужно и мангал делать глубже. Некоторые изготавливают глубокие мангалы, до 30-40 см, это не исключено, хотя и потребует много дров, чтобы обеспечить нужный жар.

Как сделать вертикальный мангал для шашлыка

Любимое блюдо для пикника — шашлык — традиционно готовится так: снизу тлеют угли, а над ними висят кусочки мяса на шампурах. Однако мало кто задумывается о том, насколько вредным для организма становится шашлык, приготовленный таким образом.

Жир, капающий на раскаленные угли, на порядок увеличивает концентрацию бензапирена в дыме. Это вещество — сильнейший канцероген, обладающий мутагенным и тератогенным эффектом.

Приготовить вкусный и при этом невредный для здоровья шашлык поможет вертикальный мангал, в котором дым не пропитывает мясо. Какими еще преимуществами наделено такое приспособление и как сделать его своими руками, рассмотрим в этой статье.

Преимущества перед традиционной жаровней

Тем, кто сомневается, стоит ли менять привычный горизонтальный мангал на принципиально новую конструкцию, рекомендуем ознакомиться с достоинствами вертикальной жаровни:

1. Экологичность . Мясо размещается в стороне от огня и углей, поэтому дым на него не попадает. Концентрация канцерогенных веществ в готовом продукте снижается в тысячи раз по сравнению с шашлыком, приготовленным традиционным образом. Эффективность при этом не снижается, даже если не заполнять углем всю высоту внутреннего колодца — тепло от дыма и нагретого кожуха тщательно прожаривает мясо.
2. Вместительность . Возможность приготовления большого количества еды одновременно. Шампуры располагают не с одной стороны мангала, как в привычном варианте, а с двух или даже четырех. В крупногабаритном изделии умещается до 7 кг продуктов.
3. Универсальность . Одновременно можно жарить мясо, рыбу и овощи, расположив их с разных сторон мангала.
4. Конструкционная продуманность . Зазубрины на удерживающих шампуры пластинах позволяют передвигать мясо поближе и подальше от огня, Таким образом, блюдо прожаривается равномерно и отличается насыщенным вкусом.
5. Безопасность . Поскольку угли отделены от мяса защитными решетками, риск воспламенения расположенных поблизости предметов сведен к нулю.

Кроме всего прочего, жаровней попросту удобно пользоваться. Зола собирается в специальную емкость, а жир с мяса стекает в поддон, поэтому чистка вертикального мангала не займет много времени.

Если правильно подобрать материалы и соблюсти технологию изготовления, изделие получится надежным и прослужит долго даже при регулярной эксплуатации.

Частые вопросы

Все-таки, что лучше: чугун или обычное железо?

Дело в том, что чугун сложно поддается обработке (резке, сварке), но при этом обладает лучшими тепловыми свойствами. Если вы покупаете готовый мангал и не собираетесь его перетаскивать с места на место, то чугун — лучший вариант. В остальных случаях используйте обычные листы железа.

Никак не пойму, какие размеры у идеального мангала?

Как таковых идеальных размеров нет. Вы смотрите на то, какой объем еды вы хотите готовить за раз ( от этого зависит длина), смотрите длину ваших шампуров или решетки (от этого зависит ширина). И строите мангал. Постоянной, пожалуй, остается высота от дна мангала до шампуров — в среднем около 18 см. Посмотрите видео ниже, там подробно объяснено.

Можно ли сделать самому мангал без сварки?

Да, есть такие конструкции. Например можно сделать разборный мангал, где не потребуется варить. За пример можете взять модели из магазина — они как раз чаще всего разборные.
