Фундамент дома — важнейший конструктивный элемент, от которого зависит надежность и долговечность здания.

Свайные буронабивные фундаменты широко используются при строительстве частных домов, многоэтажных зданий и сооружений производственного назначения.

Для перераспределения нагрузки на грунт и создания основания под несущие конструкции,по сваям устраивается монолитный железобетонный ростверк.

Классификация и конструкция буронабивных свай

Буронабивные сваи — железобетонные конструкции, скважина под монтаж которых формируется посредством бурения. Типичная конструкция буронабивной опоры состоит из двух элементов — бетонного тела и арматурного каркаса. Для армирования свай применяются готовые арматурные каркасы заводского производства. Тип каркаса — продольно-поперечный, он состоит из вертикальных арматурных прутьев, которые соединяются горизонтальными перемычками. Для создания продольного контура используется рифленая арматура, произведенная по горячекатаному методу (класс А1-А3). Диаметр прутьев подбирается исходя из размеров сваи, он может варьироваться в пределах 12-20 мм.

Рис: Армокаркас для бурнонабивных свай

Фиксирующие поперечные перемычки выполняются из гладкой арматуры (диаметр 8-15 мм). Соединение каркаса выполняется электродуговой сваркой. После стыковки каркас, с целью предотвращения коррозии, покрывается защитной грунтовкой.

Важно: бетонное тело буронабивной сваи создается из смеси марки М200-М300, соответствующей классу прочности В25. Нормативная морозостойкость используемого бетона — 200 циклов, класс водонепроницаемости — 6.

Согласно особенностям конструкции выделяют два вида буронабивных свай:

• Цилиндрические;
• С уширением опорной подошвы.

Цилиндрические сваи имеют одинаковое сечение по всей длине ствола, тогда в уширенных сваях нижняя часть ствола обладает увеличенным диаметром. За счет увеличенной площади опирания такие опоры получают повышенную устойчивость в грунте и большую грузонесущую способность.

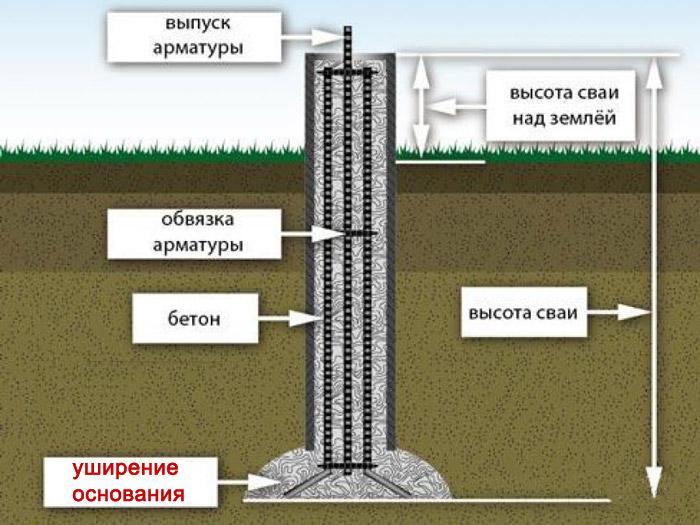

Рис: Схема монтажа буронабивных свай с уширением

Уширение может формироваться двумя методами — посредством использования специальных буровых колонн с откидными резцами либо камуфлетным методом, при реализации которого на дне скважины размещается взрывчатое веществом и производится его последующая детонация.

Буронабивные сваи: как это делается

В районах с плотной застройкой или при опасности сдвига грунтов (во время забивки свай обычным методом) часто используют буронабивной способ устройства свай. Для этого производят следующие виды работ:

• проектирование свайного фундамента на основе инженерных расчетов планируемой нагрузки и исследований грунта на участке

• определение на местности точек бурения согласно проекту

• бурение скважины и установка обсадной трубы

• установка арматурного каркаса

• заливка и трамбовка бетонной смеси

• последовательное удаление обсадной трубы.

Рис.: Армирование буронабивного фундамента

Подготовительные мероприятия

Согласно положениям СНиП, до того, как устанавливать буронабивные сваи, следует произвести инженерные изыскания, определяющие расчетные усилия, которые будет воспринимать фундамент. Свайные фундаменты разрабатывают, основываясь на результатах следующих видов изысканий, проведенных на месте застройки:

• геологических;
• гидрометеорологических;
• геодезических.

Также учитываются особенности объекта строительства, усилия, действующие на основание, особенности эксплуатации сооружения. Только после этого, согласно СНиП, определяется вид набивного фундамента, размеры опор, способ их обустройства. Ответственность за достоверность результатов изысканий несет организация-проектировщик.

Буровым работам и набивным мероприятиям предшествует планировка зоны строительства на заданном уровне. Затем выполняется разметка, закрепление координат в условиях строительной площадки.

Места расположения буронабивных опор документируются специальным актом, содержащим информацию о привязке свай к высотным отметкам.

Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров

Технологии устройства буронабивных свай

В зависимости от технологии обустройства, все буронабивные сваи классифицируются на три вида:

• Опоры, сформированные без оболочки;
• Опоры с извлекаемой и постоянной оболочкой

В качестве оболочки применяются обсадные трубы — цилиндрические стальные конструкции, стыкующиеся между собой посредством резьбового либо анкерного соединения. Бурение скважин под сваи без оболочки не сопровождается их использованием, что возможно лишь в условиях устойчивых (не склонных к обвалам грунтов) с минимальным уровнем грунтовых вод.
Важно: при необходимости в процессе бурения без обсадных труб может использоваться бентонитовый раствор, который подается в разрабатываемую скважину, вымывает из нее грунтовые массы и оседает на стенках полости, формируя корку, препятствующую осыпаниям почвы.

Рис: Обсадные трубы для бурения под сваи
Технология создания буронабивных свай с извлекаемой оболочкой реализуется при работе в проблемных, насыщенных влагой грунтах. Обсадная труба, в данном случае, предотвращает обрушение стенок скважины и изолирует полость от грунтовых вод. Демонтаж обсадки происходит после заполнения скважины бетоном. Создание свай с постоянной оболочкой практикуется при работе в глинистых грунтах, песках и супесях с высоким уровнем грунтовых вод, которые могут разрушить тело сваи на стадии отвердевания бетонного раствора.

Технология устройства буронабивных свай с обсадной трубой

Процесс монтажа буронабивных свай начинается с перебазировки на объект спецтехники. Для обустройства опор привлекается три типа установок:

• Буровая машина;
• Стреловой кран;
• Автобетоносмеситель.

После разметки свайного поля (точек бурения под сваи), буровая машина размещается на месте разработки скважины. Буровая оснастка приводится в рабочее состояние и выполняется проходка полости на глубину, идентичную длине первой секции обсадки. Далее шнек извлекается из скважины, установка фиксирует в несущем узле трубу и размещает ее в полости. Аналогичным образом устанавливается вторая секция обсадки, стыковка секций выполняется посредством резьбового соединения, после чего скважина углубляется до тех пор, пока верхний контур обсадной трубы не сравняется с уровнем грунта и процесс повторяется повторно.

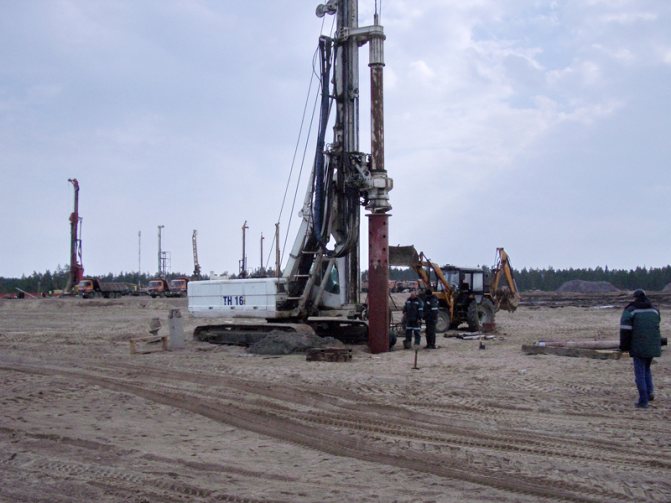

Рис: Бурение с применением обсадной трубы

Важно: в процессе бурения шнековая колонна вращается внутри обсадной трубы. Сама обсадка углубляется за счет выемки грунта из под ее стенок, под воздействием собственного веса и прикладного воздействия вибрационного блока, оказывающего на трубу возвратно-поступательные нагрузки.

После проходки полости на требуемую глубину шнековая колонна изымается из скважины и посредством стрелового крана в полость загружается арматурный каркас. По завершению установки каркаса в устье скважины устанавливается бетонолитная труба, через которую выемка заполняется бетоном. В процессе нагнетания смеси выполняется последовательный демонтаж обсадки скважины.

Рис: Установка арматурного каркаса в скважину

Для повышения прочностных характеристик буронабивной сваи производится уплотнение смеси посредством глубинных электровибраторов, которые удаляют из бетона образовавшиеся в нем полости воздуха. К последующей эксплуатации (обвязке ростверком) опора пригодна спустя 25-30 дней после заливки (данное время необходимо для набора бетоном проектной прочности).

Рис: Заполнение скважины под буронабивную сваю бетоном

Технология устройства буронабивных свай с ростверком

Конфигурация ростверка буронабивных опор выбирается исходя их схемы размещения свай в фундаменте:

• Обвязка ленточным ростверком применяется при последовательной схеме расположения, которая используется для обустройства фундаментов под малоэтажные здания (опоры размещаются под контуром стен дома);
• Плитным ростверком обвязываются свайные поля фундаментов многоэтажек, в которых сваи размещены по всему периметру сооружения.

Важно: на этапе формирования буронабивных свай опоры армируются каркасом, длина которого на 30-50 см. превышает длину бетонного тела сваи. Выступы арматуры необходимы для последующего соединения с арматурным каркасом обвязки.

В зависимости от уровня возвышения над грунтом классифицируют 3 вида ростверков:

• Низкие (опущенные в почву ниже уровня ее промерзания либо так, чтобы верхний контур обвязки находился на одном уровне с грунтом);
• Повышенные (уложенные на поверхность грунта);
• Высокие (поднятый над грунтом на высоту 20-30 см) .

Рис: Виды ростверков буронабивных свай

Последовательность монтажа ростверка буронабивных свай следующая:

• По периметру расположения обвязки обустраивается слой песчано-щебеночной подсыпки толщиной 20-30 см, при необходимости откапыванием понижается уровень грунта;
• Поверх подсыпки формируется опалубка, сбивающаяся из строганных досок. Опалубка фиксируется посредством боковых распорок;
• Внутренние стенки опалубки перекрываются гидроизоляционным материалом (клеенкой, рубероидом);
• Из арматурных стержней собирается армокаркас, который укладывается в опалубку и приваривается к выступам арматуры буронабивных свай;
• Производится заливка ростверка бетоном. Заполнение опалубки выполняется одномоментно, без пауз. После заливки смесь уплотняется вибрированием.

Рис: Процесс обустройства ростверка буронабивных свай

Важно: по завершению монтажа ростверка выдерживается 30 дневная пауза на набор бетоном прочности, по истечению времени фундамент из буронабивных свай становится пригодным к дальнейшему строительству.

Требования к зоне работ

До того, как начать буронабивные мероприятия, необходимо выполнить комплекс работ, направленный на подготовку строительной площадки:

• Установить ограждения в зоне выполнения работ согласно строительному генеральному плану.
• Отключить, перенести из зоны мероприятий все коммуникации, находящиеся выше и ниже нулевой отметки.
• Освободить место работ от временных сооружений, ненужных построек.
• Удалить и сложить в определенных местах растительную поверхность почвы.
• В соответствии с указанными в проекте отметками следует обеспечить плоскостность основания.
• Осуществить водоотвод или водопонижение.
• Поверхность площадки засыпать щебеночной подушкой, поверх которой необходимо уложить плиты.
• Площадь зоны строительства должна позволять размещение комплекта технологических устройств (буровой установки, бетонного насоса, оборудования для доставки и разгрузки бетона) и иметь удобные подъездные пути.

Расчеты конструкций свай всех видов следует производить на воздействие нагрузок, передаваемых на них от здания или сооружения

Буронабивные мероприятия производят после контроля координат подготовленной площадки и проверки расположения осей опор будущего фундамента.

Строительные нормы и правила предусматривают использование автомобильных смесителей бетона и самоходного оборудования для его транспортировки. Допускается доставка предварительно смешанных сухих компонентов в зону работ, добавление воды перед началом бетонирования.

Технология погружения буронабивных свай

В строительной практике часто прибегают к инъекционному методу обустройства буронабивных свай. Суть метода заключается в использовании полых буровых колон для разработки скважин под сваи, при этом бетонная смесь подается сразу же по завершению их проходки через канал внутри шнека. Данная технология называется CFA-бурение.

Рис: Колонна полых шнеков

Процесс обустройства свай по технологии CFA следующий:

• Разрабатывается скважина на проектную глубину (при необходимости — под защитой обсадной трубы);
• Через шнек в скважину нагнетается бетон, выполняется планомерное извлечение колонны по мере заполнения полости;
• В залитую бетоном скважину с помощью вибропогружателя устанавливается армокаркас.

При реализации данного метода временные затраты на монтаж буронабивных свай значительно сокращаются.

Буронабивные сваи: за и против

Если стройплощадка находится в зоне, где применение технологий, вызывающих малейшую вибрацию грунта – без буронабивных свай, как правило, не обойтись.

Однако технология их изготовления, хоть и отработана, но довольно трудоемка и требует точного соблюдения. Уровень профессиональной подготовки и опыт сотрудников, выполняющих эти работы должен быть соответствующий, так как этот процесс, в зависимости от состояния грунтов на участке имеет массу нюансов. Буронабивные сваи, фото:

В слабых, песчаных, пылеватых грунтах, на торфяниках и в некоторых других случаях поверхность буронабивных свай получается неровной. Такая поверхность более подвержена разрушительному воздействию влаги и силам пучения при промерзании почвы, чем гладкая поверхность готовых забивных свай. Смотрите так же:

1. Как закрыть свайный фундамент
2. Усиление свайного фундамента

Нормативные документы

К проектированию, установке этих изделий, воспринимающих всю нагрузку возводимого объекта, предъявляется комплекс серьезных требований, регламентированных нормативными документами. Отсутствует единый ГОСТ, сфера действия которого распространяется на буронабивные сваи.

Требования к ним объединены следующими строительными нормами и правилами:

• 02.03, утвержденные в 1985 году, которые называются «Свайные фундаменты»;
• 02.01, разработанные в 1987 году, именуемые «Земляные сооружения, основания и фундаменты»;
• 03.01 выпуска 1984 года под названием «Железобетонные и бетонные конструкции».

Несмотря на то, что данные нормативные документы разработаны и утверждены достаточно давно, их требования актуальны в настоящее время. Каким параметрам должны соответствовать свайные фундаменты? Почему указанные нормы являются основополагающими? Рассмотрим детально, каким требованиям должны соответствовать буронабивные конструкции.

В представленном материале много полезного найдут специалисты по строительству и инженеры-проектировщики. Ведь их объединяет главная задача – обеспечение надежности постройки, соблюдение всех требований, установленных стандартами!

Таблица для определения несущей способности 1 м/п буронабивной сваи-стойки

Альтернатива буронабивным сваям – лидерное бурение под сваи

Прекрасной альтернативой изготовлению буронабивных свай является лидерное бурения скважин под сваи. Цена бурения одного погонного метра скважины – от 200 рублей, и зависит от состояния грунта.

Наша техника позволяет, не меняя позиции тут же осуществлять погружение свай в пробуренные скважины. В чем преимущество такого метода?

• Такое погружения не создает высокого уровня вибрационного воздействия на соседние строения.

• Позволяет строить надежные свайные фундаменты даже в городской черте в условиях плотной застройки.

• Обеспечивает точную расчетную забивку свай в сложных грунтах (вечномерзлые грунты, участки с высоким уровнем грунтовых вод, грунты с плывунами и линзами и т. п.).

Кроме того, мы производим лидерное бурение под винтовые сваи и их установку. Обращайтесь, наши специалисты знают и любят свое дело!

Влияние климатических факторов

Согласно рекомендации СНиП, забивка свай во влажных почвах осуществляется, если температура окружающей среды не холоднее -10 градусов Цельсия. При изменении температуры в меньшую сторону от указанного значения необходимо выполнить комплекс мероприятий, направленных на защиту свежего состава от замерзания, а также обеспечить возможность бесперебойной работы бурильного оборудования. Особые требования к выполнению строительных мероприятий должны указываться организацией-проектировщиком работ в специальном проекте.
