Установка насоса в систему отопления частного дома: виды и особенности монтажа

Создание автономного теплового контура для многих домовладельцев единственный выход обогрева жилья, если невозможно подключить постройку к централизованной теплотрассе. Чтобы обеспечить эффективный обогрев с помощью созданной сети, проводится установка насоса в систему отопления частного дома. Расскажи о преимуществах наличия такого прибора в тепловом контуре постройки. Рассмотрим также разновидности насосов, важные параметры для подбора электроприбора, особенности его установки.

Общие сведения

Ранее во всех домах выполнялся монтаж системы, по которой рабочая среда перемещалась естественным путем. Движение воды обеспечивалось за счет ее нагрева в котле или даже обычной печи. Она остывала в батареях и других элементах теплового контура здания, после чего возвращалась в нагревательное оборудование. Именно по такой простой схеме осуществлялась ее циркуляция по трубам.

Сейчас повсеместно используется дополнительное оборудование. Перед тем как установить насос в систему отопления в частном доме, специалисты выполняют расчеты и подбирают прибор, учитывая особенности теплового контура здания. Профессионалы принимают во внимание также и другие нюансы.

На заметку! Тепловой контур с естественной циркуляцией – это только относительно простая схема отопления. Ведь при ее устройстве трубы обязательно прокладываются с уклоном, батареи монтируются в строго оговоренных местах, используются трубопроводы исключительно большого диаметра. В некоторых зданиях все правила трудно выполнить или вовсе не возможно. Поэтому не удается обеспечить требуемую циркуляцию теплоносителя по системе.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Достоинство системы с насосом

Противники отопления, отличающегося принудительным перемещением среды, отмечают следующие его недостатки:

• установка циркуляционного насоса вынуждает увеличивать расходы на обустройство теплового контура;
• оборудование требует подключения к электричеству, что становится причиной дополнительных затрат на оплату электроэнергии;
• эффективная работа насосного агрегата зависит от стабильности электропитания, что не исключает возникновение нештатных ситуаций, если прекращается подача электричества;
• установка электронасоса вынуждает проводить работы по монтажу целого узла и осуществлять его регулярное обслуживание, но даже в этом случае он не защищен от поломок.

Чтобы окончательно выяснить все преимущества наличия циркуляционного насосного агрегата в тепловом контуре здания, нужно подробнее познакомиться с системой, где теплоноситель перемещается самотеком.

После определения места монтажа котла обязательно выполняют прокладку вертикального трубопровода. Он является разгонным участком системы. Для его обустройства используют трубы с большим диаметром. Рекомендуют монтировать трубопрокат с сечением минимум 1,5 дюймы.

Прокладку разгонного трубопровода осуществляют на максимально возможную высоту. Он должен монтироваться до точки, которая выше всех радиаторов в доме. После этого закрепляют и подсоединяют расширительный бак. Это устройство обычно имеет открытое исполнение.

Трубопровод подачи теплоносителя из расширительного бака прокладывается с уклоном минимум 5%. Другими словами, наклон трубы должен составлять не меньше 50 мм на 1 м. При этом размер ее сечения обязан составлять минимум 1,25 дюйма.

Спуски к радиаторам изготавливают из труб диаметром минимум 3/4 дюйма. Коллектор обратки, который тоже размещают под уклоном, изготавливают из трубопроката с таким же сечением, как и у верхнего подающего трубопровода.

Такое устройство отопления с самотеком среды вынуждает монтировать котел ниже батарей. Это не всегда удобно или возможно. Кроме того, увеличивается протяженность трубопроводов. Чтобы избежать всех неудобств, обращаются к специалистам, отлично знающих, как установить циркуляционный насос в систему отопления частного дома. Ведь именно он позволит подавать нагретую воду к батарее в любой точке постройки.

Тепловой контур с самотеком еще возможно реализовать в маленьких домах, где все отапливаемые помещения находятся рядом. Однако даже при таком расположении комнат не всегда удается смонтировать систему с гравитационной циркуляцией.

Необходимость использования труб с большим сечением заставляет расходовать больше средств на организацию отопления. Такие трубопроводы сложнее монтировать и очень трудно спрятать в строительные конструкции, а иногда это сделать вовсе нельзя. При этом профессиональная установка насоса в систему отопления обойдется дешевле, чем затраты на обустройство гравитационного контура с большими трубами и множеством сопутствующих издержек.

Еще одним недостатком гравитационной системы является невозможность скрыто выполнить нижнее подключение батарей. Это не удастся сделать, даже если проект будут разрабатывать опытные проектировщики. В контуре с самотеком теплоносителя не получится создать давление больше 0,6 атм. Ведь оно в системе образуется за счет температурных перепадов и из-за разной плотности жидкости.

Важно! Давления 0,6 атм. недостаточно для современных радиаторов. Кроме того, навсегда можно забыть о водяных теплых полах, которые грамотно всегда смонтируют специалисты. Однако для их эффективной работы потребуется установка насоса на отопление. Если прибор профессионально подобран, он будет всегда создавать нужное давление.

Кроме того, в системе с гравитационной циркуляцией жидкость перемещается медленно. Ее движение осуществляется за счет энергии котла, а это уменьшает КПД агрегата и всего внутридомового отопительного контура. Решить все эти проблемы можно путем установки циркуляционного насоса для отопления – как правильно установить агрегат помогут профессионалы.

Важно! Даже недорогое циркуляционное оборудование потребляет электроэнергии максимум 90 Вт в час. У более дорогих моделей эта характеристика ниже. Она значительно меньше суммарных расходов энергии, которые будут возникать при эксплуатации отопления с гравитационным перемещением теплоносителя.

Небольшая скорость рабочей среды в гравитационной системе является одной из причин неравномерного нагрева радиаторов. При такой ситуации теплоотдачу батарей удастся регулировать только с помощью изменения количества теплоносителя, который проходит через них. Однако данный метод не позволит выполнить точную регулировку.

Если же учесть, что в контуре еще низкое давление, тогда существует большая вероятность закупорки одной из батарей в доме или даже целого участка системы. При этом стоит полностью забыть о возможности подмеса теплоносителя из обратного трубопровода. Поэтому даже не стоит думать о качественном регулировании теплоотдачи отопительных приборов.

Вывод такой, гравитационный контур – это не эффективная система. Ее обустройство приводит к нерациональному расходу энергетических ресурсов. Поэтому лучше один раз потратить средства на монтаж дополнительного оборудования, чем ежегодно платить большие суммы за эксплуатацию неэффективного теплового контура. Всем владельцам жилых частных построек рекомендуется обращаться к профессионалам, которые отлично знают, как поставить насос на отопление в частном доме.

От стабильной подачи электрической энергии полностью зависит работа циркуляционного насоса. Решается эта проблема путем монтажа источника бесперебойного питания. Он одновременно также может обеспечивать работу котельного агрегата. Все зависит от его характеристик. В выборе устройства тоже всегда помогут специалисты.

На заметку! Даже недорогой ИБП позволит котельному оборудованию продолжать работать, когда возникнут проблемы с центральным электроснабжением.

Если решено выполнить подключение циркуляционного насоса, тогда домовладелец может предусмотреть возможность переключения работы отопительного контура на гравитационную циркуляцию теплоносителя. В большинстве случаев специалисты именно такую схему предлагают владельцам современных домов. Она предусматривает монтаж байпаса. На нем устанавливается насос и два вентиля. Третья запорная арматура монтируется на участке, который обходит байпас.

К достоинствам насоса также относится его долговечность, если он произведен известной компанией. Домовладельцы могут не беспокоиться об уязвимости такого оборудования. Обычно срок его службы составляет десятки лет.

Все насосные агрегаты необходимо регулярно обслуживать, чтобы они исправно работали в течение многих лет. Однако выгода от такого устройства неоспорима. Поэтому оправдана даже покупка дорогого насоса.

Инструкция по монтажу

Итак, опишем этапы монтажа, когда насосы циркуляционные врезают на байпас. Эта схема используется чаще всего и рекомендована специалистами из-за таких преимуществ:

• быстрый, удобный демонтаж;
• удобное временное отключение.

Для мокрых вариантов горизонтальное ровное положение критически важное:

На рынке есть разные модификации уже собранных байпасных петель: под сварку, под фланцы, с сегментами для запорных элементов.

Если не целесообразно покупать готовую сборку, например, когда все детали есть в наличии или если есть особенности локации размещения, то делают обвязку байпаса с нуля. Но потребуются навыки работы с трубами (сварка, нарезка резьбы).

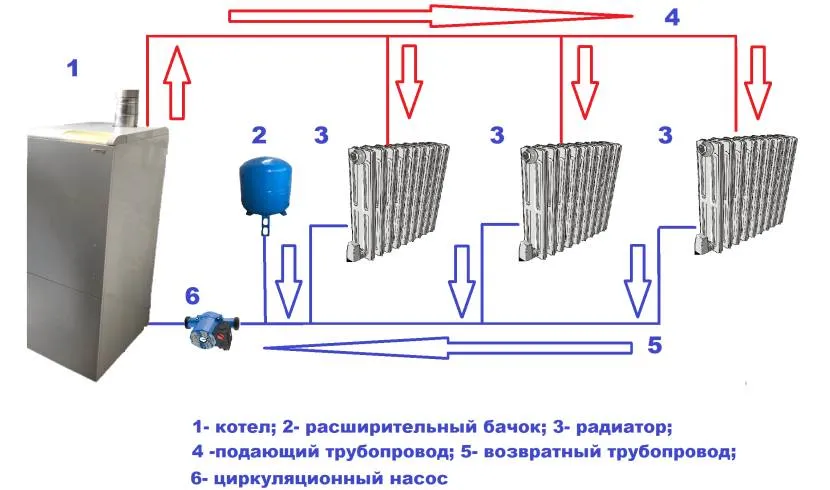

Удачная, рекомендуемая локация — между мембранным баком и котлом. Ниже универсальный вариант: для открытых/закрытых контуров, для подсоединения коллекторным методом (нескольких помп).

Порядок сборки

Схема с движением воды, обратите внимание: отсекающие краны обязательные — при снятии прибора для ремонта, обслуживания их перекрывают:

Начинают со сборки узла (модуля) с кранами: по одному на вх./вых. помпы, третий — часть нижней прямой трубы. Надо тщательно замерить сегмент обратки, для точного вваривания отрезка с запирающей арматурой.

Собирается байпасный отрезок с ЦН. Гайки только накручивают, затягивание откладывают на завершительный этап. Верх — насосная часть (на фото ниже помпа GRUNDFOS UPS) с двумя уже вкрученными кранами, фильтром, на концах модуля — небольшие отрезки трубы с резьбой наподобие сгонов, они служат материалом для сварки. Внизу — отсекающий кран для трубы подачи (основной).

Примеряют байпасную петлю, отмечают места вварки на трубе, делают там дрелью со спецсверлами отверстие под диаметр монтируемого отрезка, сваривают соединение.

Врезают весь узел с нижним отсекающим краном на основной трубе, в нашем случае — на подаче от газового котла:

Последний этап — подключают насос к питанию.

Подключение помпы к питанию

Итак, система полностью собрана, насос подобран, установлен, дальше — аппарат подключается к питанию. Перед процедурой обесточивают полностью всю линию — на щитке выключают автомат. Устройство может иметь вилку под розетку или без нее — просто проводки определенной длины для подсоединения напрямую к домашней сети на щиток.

Процедура: провода насоса подсоединяются, учитывая полярность, к линии. Клеммы подписаны, имеют стандартную расцветку. Если прибор без кабеля с вилкой под розетку и решено применить именно такое подключение, то ее можно докупить в любом магазине, кабель потребуется трехжильный, обычно сечения 2.5 мм² хватит с избытком.

Крайне желательное наличие заземления (трехжильная проводка), поскольку близость к воде создает значительные риски попадания тока на элементы оснащения. Рекомендовано подсоединить прибор через бесперебойник (ИБП), к нему также можно подключить котел.

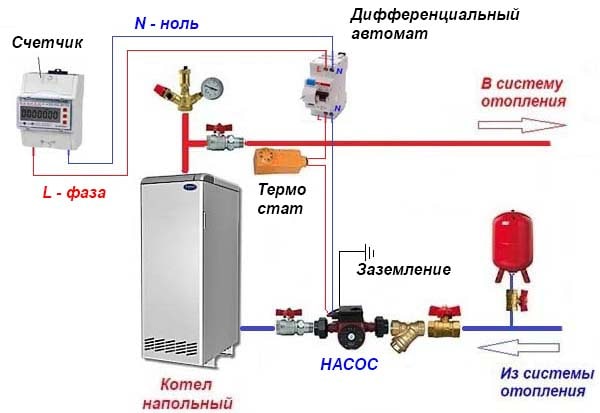

Отличное решение — врезка в систему термостата (см. схему ниже), он же может быть сразу в составе агрегата, который будет автоматически производить отключение при падении температурных значений теплоносителя ниже выставленных рамок.

Крайне желательно также устанавливать прибор с подключением к сети через дифавтомат (его аналог УЗО+АВ) или через автоматику котла, на которой по умолчанию должны быть приняты все эти меры. А также, если на какой-либо линии с розеткой есть защитная автоматика и насос не слишком мощный, например, 90 Вт, то есть она выдержит все вешаемые на нее потребители, то отдельную индивидуальную проводку с АВДТ, УЗО под помпу можно не ставить. Прибор можно подключить на такую розетку и не заморачиваться.

Допускается подсоединения без заземления, например, когда дом старый с двухжильной проводкой, но тогда на схеме жизненно важно наличие дифавтомата или УЗО+АВ.

Основные виды насосов для отопительного контура частного дома

Производством циркуляционных насосов занимается много известных компаний. Например, это Wilo и Grundfos. Независимо от бренда, для работы устройств необходима электроэнергия. В приборах гидравлическая и электрическая части изолированы друг от друга. Такое разделение выполняется двумя способами. От конкретного варианта зависит компоновка насоса.

Насосы «сухого» типа

Эта разновидность насосного оборудования отличается наличием в конструкции так называемого сухого ротора. В таком устройстве гидравлическая часть полностью отделена от электрического привода. При этом рабочее колесо вращается благодаря движению вала вокруг своей оси.

Насосное оборудование с «сухим» ротором имеет удлиненный корпус, так как электрический двигатель находится сбоку от гидравлического блока. Из-за такой массивной формы выполняется консольная установка циркуляционного насоса в системе отопления. Монтажный процесс облегчается благодаря наличию на корпусе специальных кронштейнов. Оборудование также может иметь установочную площадку.

Насосные электроприборы с «сухим» ротором представляют собой мощные устройства с высокой производительностью. Они монтируются при необходимости подачи большого количества теплоносителя. Кроме того, такие насосные приборы способны создавать необходимое давление для перемещения жидкости по протяженным системам. Поэтому их монтаж осуществляют в больших особняках с несколькими этажами.

Насосы «сухого» типа имеют ряд недостатков:

• Трудоемкая установка из-за больших габаритов.
• Сложная система уплотнений на вращающемся валу, которая во время эксплуатации изнашивается. Поэтому приходится постоянно выполнять техническое обслуживание, а иногда даже менять уплотнительные элементы.

• Высокий уровень шума во время работы, так как электрический привод охлаждается воздухом. Из-за такой особенности установка циркуляционного насоса в системе отопления в частном доме обычно выполняется в котельной, изолированной от других помещений постройки.

Насосы «мокрого» типа

Насосные циркуляционные устройства с так называемым мокрым ротором отличаются конструкцией от электроприборов «сухого» типа. Прежде всего, у них насосный рабочий блок соединяется с силовым элементом герметично благодаря наличию между ними кольцевых прокладок. Две части скручиваются винтами.

Рабочий блок имеет форму улитки. С обеих его сторон размещены крепления, позволяющие выполнить соединение с отопительными трубопроводами. Обычно производители оснащают оборудование резьбовыми патрубками или фланцами. Первые элементы позволяют выполнить муфтовые соединения.

В силовой части находится обмотка статора. В нее никогда не попадает перекачиваемая жидкость. Для герметизации этой части в конструкции присутствует нержавеющий стакан. Поэтому уплотнительные элементы размещены на неподвижных деталях. Из-за этого они не истираются, когда работает насос циркуляционный для отопления – как правильно поставить его всегда знают специалисты.

На его роторном вале закреплено рабочее колесо. Эти две детали жестко соединены между собой. Подшипники, на которые опирается ротор, смазываются теплоносителем. При этом он заполняет практически все пространство прибора. Это позволяет эффективно отводить тепло от греющих деталей насоса. Поэтому он не перегревается и не нуждается в дополнительной охлаждающей системе.

Важно! В насосном приборе «мокрого» типа имеется торцевая пробка, которая используется для удаления воздуха из корпуса. Это позволяет гарантировать полное заполнение жидкостью всего устройства.

При работе электронасоса «мокрого» типа практически не возникает шума. Устройство отличается простым монтажом и компактными размерами. Однако все же нужно знать, как правильно установить насос на отопление. Ведь существует одно важное правило – ось ротора должна находиться всегда горизонтально. При этом сам корпус прибора может занимать любое положение в зависимости от своей формы. Если ротор расположен горизонтально, тогда его подшипники всегда будут влажными, что исключает их поломку из-за избыточного нагрева.

Важно! Впереди насосом устанавливают фильтр, который исключает попадание твердых частичек в подшипники прибора.

На какой скорости должен работать насос в системе отопления

Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора. Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.

На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить. Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:

1. Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
2. Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
3. Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
4. При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.

Совет. Переключение насоса на другую скорость циркуляции не выполняйте «на ходу». Отключите его от сети, переставьте регулятор на другую позицию, а затем снова запустите в работу.

Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса. Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.

Ведущий европейский бренд Grundfos (Грундфос) предлагает циркуляционные насосы последнего поколения Alpfa3, умеющие самостоятельно выбирать производительность в зависимости от нагрузки и таким способом адаптировать работу под меняющиеся условия. С их помощью можно даже балансировать систему отопления, о чем расскажет наш эксперт в очередном видео:

Основные параметры подбора

Перед тем как подключить циркуляционный насос в систему отопления, профессионалы подбирают устройство с учетом особенностей существующего теплового контура дома. Во время этого процесса они обязательно обращают внимание на следующие параметры прибора:

1. Рабочее напряжение, которое должно составлять 220 В. Такая характеристика позволяет подключить электронасос к бытовой электролинии. Поэтому отсутствует необходимость монтажа отдельной проводки.
2. Мощность – оптимальным значением является минимальная величина. Рекомендуется выбирать прибор с электропотреблением класса А. Такое устройство является самым экономичным. При снижении класса увеличивается электропотребление.

Современные насосные агрегаты производители выпускают с двумя и даже тремя режимами работы. Они позволяют изменять напор перекачиваемой жидкости. Одновременно будет меняться мощность прибора. Эти параметры обычно обозначены на корпусе электронасоса.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

• Уменьшить износ и увеличить срок эксплуатации ротора насоса;
• Избежать закипания котла из-за вытягивания воздуха из котла насосом;
• Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Установка циркуляционного электронасоса

Перед началом монтажных работ каждый специалист уже знает, куда ставить насос в системе отопления – на подачу или обратку. Обычно установка осуществляется на обратном трубопроводе. Монтаж проводится непосредственно перед котлом. При этом лучше выбирать место после бака, в котором происходит расширение теплоносителя.

На заметку! Рекомендуется монтировать расширительные баки с мембраной в отопительных системах со спокойным движением рабочей среды. Именно по этой причине установка электронасосов выполняется после них. Ведь устройство для циркуляции теплоносителя способствует созданию турбулентности потока.

Если установлен открытый бак, тогда монтаж электронасоса можно выполнить в любом месте общего обратного трубопровода, но только после последней врезки в него. Такая же рекомендация относится к мембранному расширительному резервуару. Расположение электронасоса на обратке после емкости расширения продлевает срок службы циркуляционного устройства. Ведь в этом случае он будет перекачивать более холодный теплоноситель, чем при монтаже на подаче.

Важно! Современные модели насосов рассчитаны на работу при температуре максимум 110°. Это позволяет выполнять их установку на подающем трубопроводе. Однако при выборе данного варианта нужно тщательно сбалансировать все параметры теплового контура. Ведь после насосного агрегата рабочая среда получает разрежение. Учитывая этот момент, циркуляционные приборы не следует монтировать сразу за котлом, так как при функционировании отопительного контура на максимуме может произойти закипание жидкости в батареях. Такая ситуация представляет большую опасность.

Совет! Если монтаж насоса осуществляется на подающем трубопроводе, тогда его нужно устанавливать на максимально возможном удалении от котельного агрегата.

Перед тем как подключить циркуляционный насос, профессионалы всегда сначала изучают существующую систему. Если от подающего центрального трубопровода отходят ответвления в разные стороны, выполняется монтаж перекачивающих устройств на каждом из них. Такие отопительные контуры нередко присутствуют на объектах с пристройками или в больших домах, у которых имеются два крыла.

В зданиях с разветвленным тепловым контуром оптимальным местом для монтажа электронасоса является именно подающий трубопровод, но только после его разветвления. При этом циркуляционное устройство должно быть установлено до батареи или первого стояка.

Когда выбирается место для циркуляционного устройства, руководствуются схемой отопления в конкретном доме. Не существует общего правила для размещения устройства, перекачивающего теплоноситель. Специалисты учитывают особенности конкретной отопительной сети, наличие свободного места на ее трубопроводах.

Кроме того, профессионалы контролируют расположение оси ротора прибора относительно земли. Она всегда обязана быть параллельна горизонту. Помимо этого, обеспечивается доступ к монтажной коробке электронасоса. Ведь она предназначена для подключения проводов и в ней находится переключатель режимов. Поэтому монтажная коробка не должна находиться снизу устройства.

Подключение циркуляционного насоса к электросети

Существует несколько способов подключить электропитание к аппарату:

• через обычный дифференциальный автомат;
• с управлением от термостата;
• присоединение к сети совместно с блоком бесперебойного питания (ИБП);
• запитка агрегата от автоматики котла.

Предостережение. Зачастую домовладельцы просто включают насос в обычную розетку, присоединив провода к купленной вилке. Мы не можем рекомендовать подобный подход, потому что подключение без заземления и страховочного автомата опасно. В случае неполадки с аппаратом или заливки его водой вы рискуете получить удар током.

Чтобы автоматически останавливать движение теплоносителя при охлаждении до определенной температуры, используется электрическая схема подключения циркуляционного насоса с термостатом. Последний крепится к подающему трубопроводу и разрывает цепь электропитания, когда температура воды падает ниже заданного значения.

Внимание! Чтобы термостат не врал и вовремя отключал циркуляцию, его нужно крепить к металлическому участку магистрали. Полимеры плохо передают тепло, поэтому при монтаже на пластиковую трубу устройство станет работать некорректно.

Нет никаких сложностей в присоединении электропитания через ИБП, для чего у последнего имеются специальные разъемы. К ним же стоит подключить и сам теплогенератор, если он нуждается в электроэнергии. А вот подключение насоса к щиту управления котла либо к его автоматике – процедура более сложная. Здесь желательно иметь знания и навыки в области электрики.

Особенности и порядок монтажа электронасоса

Чтобы узнать, как правильно установить циркуляционный насос, рекомендуется воспользоваться проектом отопления. Он обычно разрабатывается на стадии проектирования дома. Если же выполняется модернизация теплового контура постройки, то и в такой ситуации наилучшим местом для монтажа устройства является байпас.

Наличие перемычки с электронасосом, фильтром и отсечной арматурой позволяет отопительной сети функционировать, если произойдет обесточивание постройки или сломается электроприбор. Благодаря байпасу удастся переключить систему на циркуляцию среды естественным путем. Это позволит не остаться полностью без тепла при возникновении нештатной ситуации.

Перемычка-байпас может иметь практически любую конфигурацию. Нередко для монтажа не хватает места. Поэтому реализуются нестандартные решения. Однако чаще монтаж все же выполняется по стандартным схемам.

При наличии свободного места обычно выполняется монтаж готового байпасного узла. Такая конструкция изготавливается в производственных цехах. Она оснащается кранами или в нее встраиваются клапаны. Байпасный готовый узел может монтироваться с помощью сварки или присоединяться посредством резьбы. Любая такая конструкция имеет свободный участок, предназначенный для установки электронасоса с помощью фланцев или муфт.

Тепловые контуры в домах часто создаются из полипропиленовых труб. Этот вариант упрощает процесс монтажа циркуляционного устройства для перекачки теплоносителя. На работу мастер обычно тратит примерно 1 час. Больше времени требуется, если установка осуществляется на металлические трубы. Приходится применять не только сварку, но и выполнять запаковку резьбовых соединений.

Во время монтажа циркуляционного электронасоса мастер проводит следующие действия:

• подготавливает комплектующие – фильтр, запорные краны, патрубки с резьбой, сгоны;
• соединяет все резьбовые элементы узла при использовании специальной герметизирующей пакли и пасты;
• собирает петлю вместе с насосом без тщательного затягивания накидных гаек;

• намечает и вырезает участок на обратке для установки крана;
• проводит сварочные работы – сначала выполняет прихватки металлических элементов узла, потом снимает насос для исключения его повреждения брызгами от сварки и завершает начатые операции;
• осуществляет сборку узла под насосом и проводит его монтаж;
• устанавливается циркуляционное устройство на место;
• проводит окончательное затягивание американок электроприбора.

Важно! На электронасосе направление стрелки обязано совпадать с реальным движением рабочей среды в отопительном трубопроводе.

В завершение работ мастер осуществляет подключение проводов. Они соединяются с клеммами, находящимися в монтажной коробке циркуляционного устройства.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Коротко о главном

Установка электронасоса в тепловой контур дома позволяет обеспечить в нем необходимое давление. Это позволит отапливать помещения максимально эффективно. В домах монтируют электронасосы в «сухом» и «мокром» исполнении. Чаще встречается вторая разновидность прибора.

Электронасос обычно стараются установить на обратку после всех радиаторов, врезок и резервуара для расширения теплоносителя. При необходимости он может быть смонтирован на подаче, но на максимальном удалении от котла.

Установку насоса проводят на байпасе. Это петля с фильтром и запорными кранами. Сначала все ее элементы собирают в единую конструкцию, а потом она врезается в основной трубопровод с отдельным краном для его перекрытия.

Принцип работы насосов

Циркуляционные устройства работают на электричестве. Существует два подхода системы, что ведёт к их разделению на устройство «сухого» и «мокрого» типа. Принцип работы сухой цепи заключается в том, что привод является полностью изолированным от каждого насоса и турбины, а вращение передаётся через вал. Как правило, такие устройства довольно массивные.

Сухие насосы для циркуляции воды в системе отопления — это мощные и эффективные устройства, обеспечивающие очень высокую скорость потока и высокое давление в системе. Без них трудно управлять отоплением. В квартире или частном доме устанавливать их необходимо. Однако, есть некоторые недостатки:

1. Вал, который передаёт вращение — это сложная система уплотнения, предотвращает утечку жидкости под давлением. Эти уплотнения постепенно изнашивается, что требует регулярного профилактического обслуживания, включая замену на новые.
2. Работа насоса всегда сопровождается звуковым эффектом с воздушным охлаждением.

Читать также: Sy15p 101r как проверить
Наконец, система является очень дорогостоящим выбором, лучшим вариантом будет покупка насоса с «мокрым ротором». Вертикальный насос с «мокрым ротором» также бывает различных типов.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Можно ли ставить насос на подачу или обратку

Можно устанавливать циркуляционные приборы обоими указанными способами. На их долговечности и работе никак не отразится место, где они установлены.

При установке котла должно соблюдаться главное условие – удобство обслуживания.

Если поставить на подаче, то прибор выйдет из строя быстрее, так как температура тут выше. Если на обратке – агрегат много не прослужит. Плотность воды меньше на подаче, и качать ее трудно. В обратке давление выше – это значит, насосу легче работать. Все эти доводы не совсем правильные, и к ним нельзя относиться однозначно. В каком положении будет стоять устройство – решать вам.

Принципы работы прибора:

• Допустимая температура – это +110-115 градусов. Правильная температура в отопительной системе достигает обычно 80 градусов, а иногда – 90. Поэтому то, куда установить насос, здесь неважно.
• Также не влияет плотность воды. Между этим параметром разница настолько мала при температуре 50 и 80 градусов, что на работе агрегата она никак не скажется.
• Очень маленькая между значением в магистрали и теплоносителе разница давлений. Ее высчитывать смысла не имеет.

Главное при установке – все сделать правильно.

О выборе оборудования и правилах его самостоятельного расчета

Ключевым показателем, определяющим эффективность работы циркуляционного насоса, является его мощность. Для бытовой системы отопления не нужно пытаться приобрести самую высокомощную установку. Она будет лишь сильно гудеть и впустую расходовать электричество.

Монтированный циркуляционный насос

Вам нужно грамотно рассчитать мощность агрегата на основании таких данных:

• показатель напора горячей воды;
• сечение труб;
• производительность и пропускная способность нагревательного котла;
• температура теплоносителя.

Расход горячей воды определяется просто. Он равняется показателю мощности отопительного агрегата. Если у вас, например, стоит газовый котел на 20 кВт, воды за час будет расходоваться не более 20 л. Напор циркуляционного агрегата для системы отопления на каждые 10 м труб составляет около 50 см. Чем длиннее трубопровод, тем более мощный насос нужно приобретать. Здесь сразу стоит обращать внимание и на толщину трубных изделий. Сопротивление перемещению воды в системе будет более сильным, если вы монтируете малые по сечению трубы.

В трубопроводах диаметром полдюйма расход теплоносителя составляет 5,7 л за минуту при общепринятой (1,5 м/с) скорости перемещения воды, диаметром 1 дюйм – 30 л. А вот для труб сечением 2 дюйма расход будет уже на уровне 170 л. Всегда подбирайте диаметр труб таким образом, чтобы вам не пришлось переплачивать лишних денег за энергоресурсы.

Расход непосредственно насоса определяется следующим соотношением: N/t2-t1. Под t1 в этой формуле понимают температуру воды в оборотных трубах (обычно она равняется 65–70 °С), под t2 – температуру, которую обеспечивает агрегат отопления (не менее 90°). А литерой N обозначается мощность котла (это значение имеется в паспорте оборудования). Напор насоса устанавливается по принятым в нашей стране и Европе стандартам. Считается, что 1 кВт мощности циркуляционного агрегата вполне достаточно для качественного обогрева 1 квадрата площади частного жилища.

Схемы и стандарты монтажа насосного оборудования своими руками

Установка циркуляционных насосов производится двумя способами. Первая схема подключения агрегата – двухтрубная. Такой способ подключения описывается высоким перепадом температур в системе и переменным расходом теплоносителя. Вторая схема – однотрубная. В этом случае перепад температур в системе отопления будет незначительным, а расход носителя постоянным.

Установленный циркуляционный насос

Подключение насоса своими руками выполняют по инструкции, которая прилагается к агрегату. В ней указывается и порядок монтажа функциональной арматурной цепочки. Перед установкой насоса не забудьте слить из системы всю воду. Нередко возникает необходимость и в ее очистке. В период эксплуатации отопительного котла на внутренних поверхностях труб собирается немало мусора, который ухудшает технические показатели системы.

Специалисты советуют размещать циркуляционную установку перед котлом – на обратке. Делается это для того, чтобы исключить риск закипания отопительной системы открытого типа из-за вакуума, который создается при монтаже насоса на подаче. Кроме того, если вы установите циркуляционный агрегат на обратке, безаварийная его эксплуатация будет существенно увеличена благодаря тому, что он станет функционировать при пониженных температурах.

Сама процедура установки насоса выглядит так:

1. Делаете обвод (на профессиональном сленге – байпас) на участке, где будет размещаться насос. Диаметр байпаса всегда берется немного меньшим по сравнению с сечением основной трубы.
2. Монтируете (строго по горизонтали) вал насосного устройства, сверху размещаете клеммную коробку.
3. Ставите краны (шаровые) с обеих сторон насоса.
4. Устанавливаете фильтр. Без этого приспособления эксплуатировать оборудование не рекомендуется.
5. Размещаете автоматический (как вариант – ручной) выпускной клапан над обводной линией. Это устройство позволит вам осуществлять прочистку воздушных пробок, регулярно образующихся в системе.

Далее на участке входа-выхода циркуляционного агрегата ставится арматура (запорная). Для открытой системы отопления дополнительно необходим расширительный бачок (в закрытых комплексах не ставится). Финальный этап монтажных работ – обработка хорошим герметиком всех без исключения узлов соединения различных элементов системы.
