Снабжение водой своего дома, который находится далеко от централизованной системы водопровода, основано на ее подаче из различных источников. Ими могут быть скважины, колодцы или накопительные баки. Главной особенностью таких источников считается отсутствие давления, которое нужно для подъема воды на поверхность. Отсюда следует, что для бесперебойного снабжения приусадебного участка или дома необходимо купить регулирующее оборудование для доставки воды. Это может быть насосная станция или специальный гидрофор.

Приобретение насосной установки основывается на тщательном учете технических характеристик всех узлов схемы, их полной совместимости, соответствии водяному источнику и на выборе места монтажа.

Установку насосного оборудования нужно производить на следующих стадиях:

• при строительстве частного дома;
• при бурении скважины;
• при осуществлении ремонтных работ.

Для насосной станции необходима ровная поверхность площадью до 2 квадратных метров, которая находится на улице или в специальном помещении. Если наиболее подходящим местом установки является угол в частном доме, то стоит позаботиться о качественной звукоизоляции. Это касается и оборудования, которое снабжено всевозможными сертификатами качества.

Советы: как установить насосную станцию в частном доме

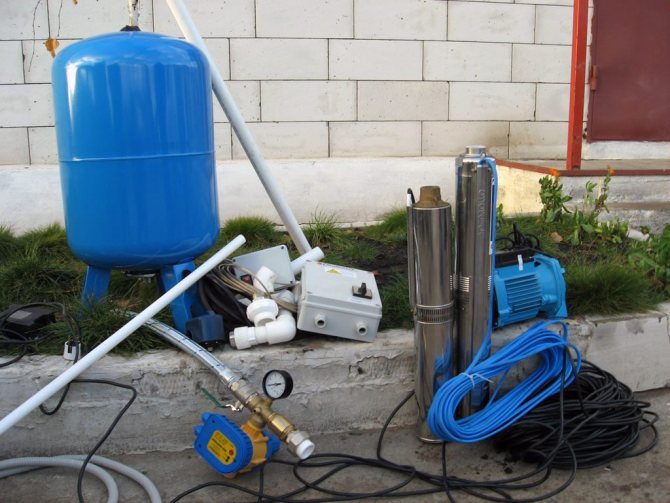

Насосная станция – это комплекс систем для передачи жидкости из одного места в другое. Насосные станции применяются не только для водоснабжения, но и для работы канализации в загородном доме или на даче.

Такие системы насосных станций (безбашенки) состоят из:

• Насоса;
• Гидроаккумулятора и подводки к нему;
• Управляющего реле давления.

Кроме этого, безбашенку возможно использовать для создания или поддержания требуемого давления в системе водоснабжения.

В канализационных системах с помощью насосных станций поднимают сточные воды на возвышенность. Это необходимо в случае, если трубопровод находится на неровной поверхности или, если помещение расположено ниже уровня земли, где не возможен самотек жидкостей.

Работа и особенности блока управления

Для полноценной эксплуатации станции необходимо ее управление. Устройство станции для домашнего водопровода заключается в следующем:

• круглосуточно производится постоянный автоматический контроль давления в системе;
• при его понижении ниже заданного предела незамедлительно включается насос и происходит наполнение системы водой, повышение давления;
• при достижении давления выше установленного барьера срабатывает реле, которое выключает насос;
• давление находится на одном уровне, пока не откроется кран потребления воды и оно начнет падать.

Для этого необходим манометр, который производит замеры давления. И реле давления, где устанавливаются нижний и верхний пределы.

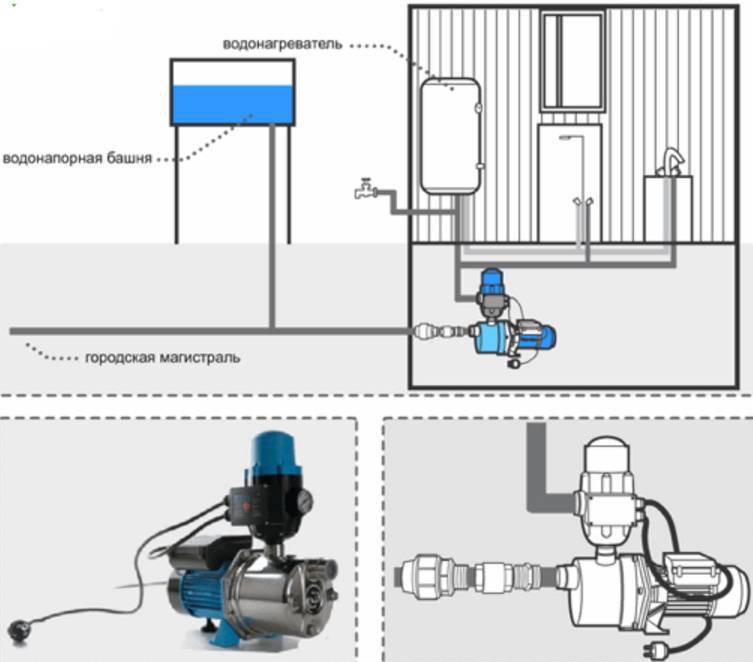

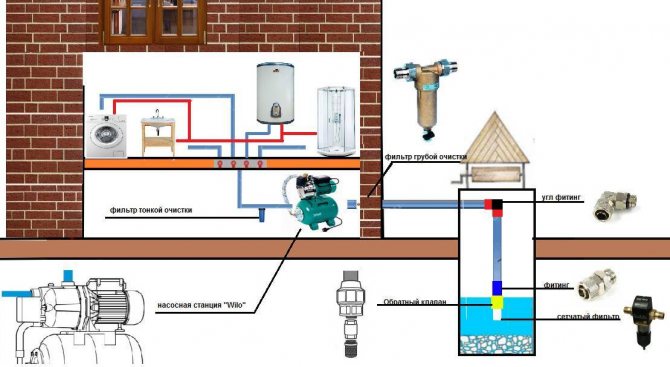

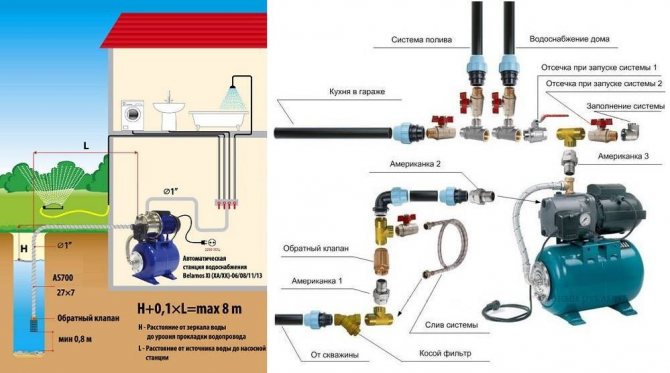

Варианты подключения насосной станции

Выбирая насосную станцию, важен вопрос параметров ее работы – мощность электродвигателя, максимальный накопительный объем гидроаккумулятора, производительность, высота подъема воды. Для подключения водоснабжения в частном доме, в таунхаусе или на даче, прежде всего надо определиться со способом перекачки воды.

А именно:

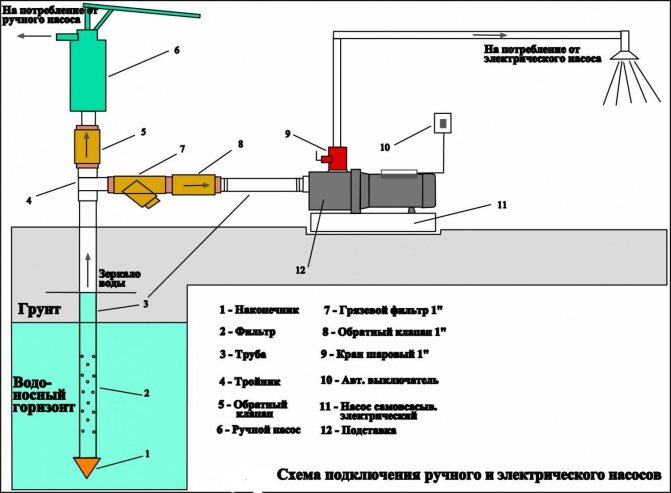

1. При помощи насоса, подключенного к скважине или колодцу, сразу к потребителю.
2. С применением насоса и накопительного бака.
3. С использованием насоса и гидроаккумулятора.

Некоторые магазины предоставляют услуги по установке насосных станций
Следует учесть и расход воды. На даче или в частном доме вода расходуется не только для бытовых нужд на кухне и в ванной, но и для полива садово-огородного участка. В источнике воды могут содержаться различные примеси: песок, ил, листья и т.п. Чтобы избежать попадание мусора в насос и дальнейшего выхода из строя, необходимо установить дополнительный фильтр в месте забора воды.

Основные параметры для выбора насоса

Итак, про высоту, на которую нужно поднимать воду, мы уже писали

На что еще нужно обратить внимание при выборе? Нам нужно точно знать, удаление скважины от дома, и объем перекачиваемой жидкости, который будет зависеть от общего объема водопроводной сети и максимально возможного расхода воды ежемоментно. Банальный пример: открываем кран, ближайший к точке входа в здание – получаем хороший напор, открываем второй — напор падает, причем на удаленной точке ток воды будет самым маленьким. Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя

Расчеты тут, в принципе не сложны, их вы можете сделать самостоятельно, воспользовавшись онлайн калькулятором, или просто изучив инструкцию от производителя.

От чего зависит давление в системе? От мощности насоса и объема гидроаккумулятора – чем он больше, тем стабильнее среднее давление в водопроводе. Дело в том, что при включении насос не работает постоянно, так как ему требуется охлаждение, и при достижении рабочего давления он не должен продолжать его увеличивать. Система устроена таким образом, что он нагнетает воду в гидроаккумулятор, в котором установлен обратный клапан, не дающей воде стекать обратно при отключении насоса. Когда значение давления в баке достигнет установленного порога, насос останавливается. Если при этом продолжается водоразбор, оно постепенно упадет, достигая минимальной отметки, что является сигналом для повторного включения насоса.

То есть, чем меньше гидроаккумулятор, тем чаще насос вынужден включаться и отключаться, тем чаще давление будет то расти, то падать. Это приводит к ускоренному износу пусковой аппаратуры двигателя – в таком режиме насосы не служат долго. Поэтому, если вы планируете пользоваться водой из скважины постоянно, покупайте для насосной станции бак с большей емкостью.

При обустройстве скважины, в нее устанавливается обсадная труба, по которой вода поднимается вверх. Труба эта может быть разных диаметров, то есть у нее может отличаться пропускная способность. По сечению обсадной трубы тоже можно правильно подобрать оборудование для своего дома.

Вся необходимая информация будет в инструкции к покупаемому насосу. Также вы можете получить рекомендации от специалистов, которые бурят вам скважину. Они будут точно знать оптимальные рабочие параметры. Не будет лишним также сделать некоторый запас по мощности агрегата, чтобы давление в системе быстрее поднималось до комфортного порога, иначе вода будет постоянно вяло течь из крана.

Нюансы установки насосной станции в частном доме

Существует несколько классификаций насосных станций по механизму забора воды. Есть насосная станция с выносным эжектором. Эжектор помещается в скважине, что позволяет разместить станцию в доме из-за отсутствия высокого уровня шума.

Станция способна поднимать жидкость с 50 м, такие системы чувствительны к различным загрязнениям воды (песок, грязь и т.п).

Есть насосная станция с встроенным эжектором: способна качать воду с 8 м глубины, низкая чувствительность к загрязнениям воды мусором, но работа данной установки сопровождается высоким уровнем шума.

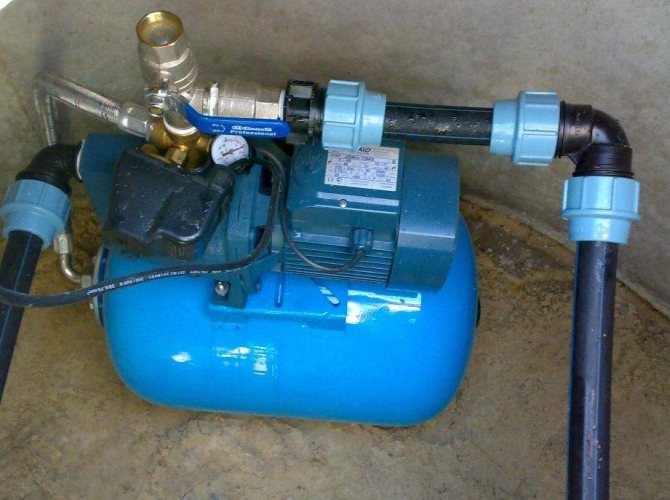

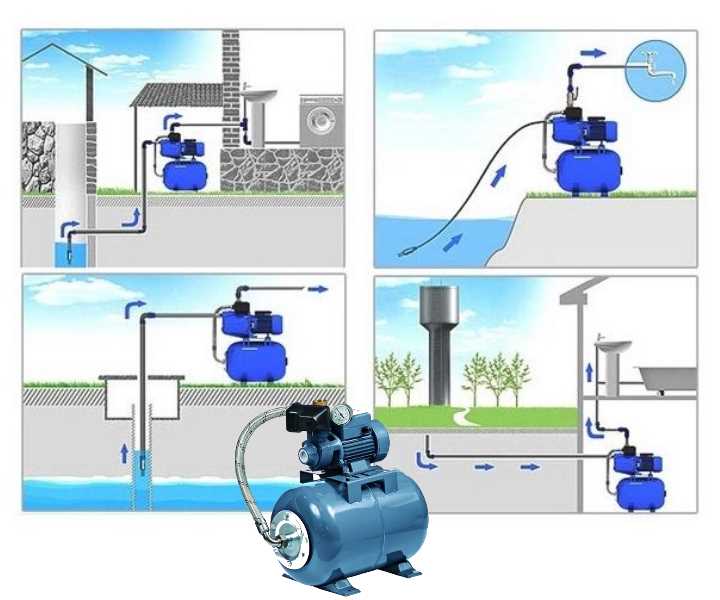

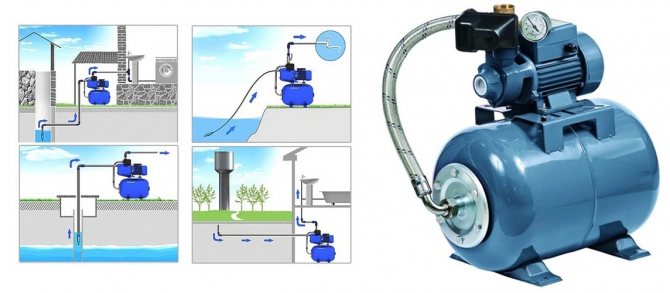

Исходя из типа насосной станции, установка возможно в 3 местах:

1. Подвал: свободный доступ для обслуживания и ремонта, есть возможность сделать качественную шумоизоляцию.
2. Отдельное здание, которое находится над устьем скважины или рядом с колодцем, но строительство такого здания влечет дополнительные затраты, т.к это здание должно быть еще и отапливаемым.
3. Кессон – конструкция с расположением дна ниже промерзаемого уровня.

По способу подачи, вода идет через накопительный бак, имеющий объем до 100 л, который устанавливается на чердаке дома, и служащий для накопления. Из него самотеком распределяется по трубам дома, но напор воды слабый. За уровень жидкости отвечает клапан-поплавок. Данный тип является экономичным, т.к насос включается лишь для наполнения бака. С помощью гидроаккумулятора или мембранного бака, которые регулируют давление, можно разместить систему и в подвале здания, запас воды примерно 20-30 л. По источнику воды, бывают поверхностные насосы.

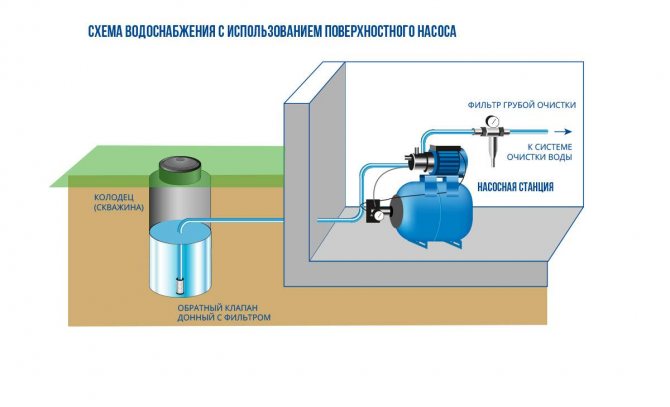

Насос, способный поднять воду с 9 м, находится на поверхности в теплом помещении, забор происходит с помощью трубы или шланга, присоединенного к нему и погруженного в источник. Насос необходимо предохранять от попадания влаги. Есть погружные насосы – имеют водонепроницаемый корпус, помещаются в воду целиком в источник глубиной более 10 м. Погружные насосы бывают скважинные и колодезные. Насосы для скважин являются центробежными, имеют высокую производительность, минус их в том, что они крайне чувствительны к различным загрязнениям воды. Колодезный насос легко установить, неприхотлив к качеству воды, но имеет малую мощность.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

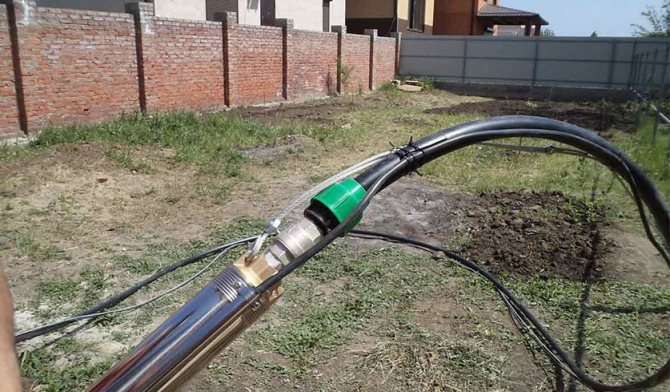

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

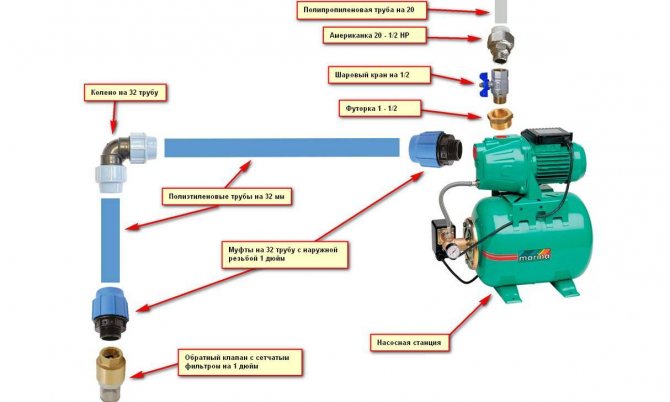

Виды труб для насосной станции

Определившись с выбором типа насосной станции, возникает необходимость правильно подобрать трубы, подходящие для нее. Чаще всего используют резиновые шланги, т.к они легко устанавливаются, эксплуатируются и обслуживаются (легко достать из скважины или колодца). Кроме того, стоимость резинового шланга не очень высока в сравнении с другими трубами.

Выбирая шланг, руководствуются двумя критериями:

• Допустимое давление;
• Материал.

Устройство для насосной станции принято называть шлангом высокого давления. Как правило, такие шланги оснащены армирующей оплеткой из капроновой нити и имеют большую толщину, чем у обычного водяного для полива.

Поскольку вода может использовать для питья и приготовления пищи, то материал для него должен быть пищевой. Диаметр шланга необходимо подбирать под размер патрубка станции.

Кроме шлангов используют и пластиковые или металлопластиковые трубы. При применении поверхностного насоса, в скважину устанавливают пластиковую водопроводную трубу. Для погружного насоса, разумнее установить металлопластик на фитингах, с помощью которого труба будет состоять из сегментов по 1-2 м. Благодаря такой конструкции, насос можно достать из источника, демонтируя сегменты по очереди.

Конструктивные особенности устройства

Прежде, чем проводить подключение насосной станции к колодцу, стоит хотя бы в общих чертах познакомиться с ее устройством. В число конструктивных элементов установки обязательно входят гидроаккумулятор, самовсасывающий насос, манометр, реле давления и соединительная арматура. Устройство насоса так же несложно, его составляют три основных детали: насосная часть, электродвигатель и эжектор, создающий дополнительное разрежение в трубопроводе, что позволяет увеличить напор воды.

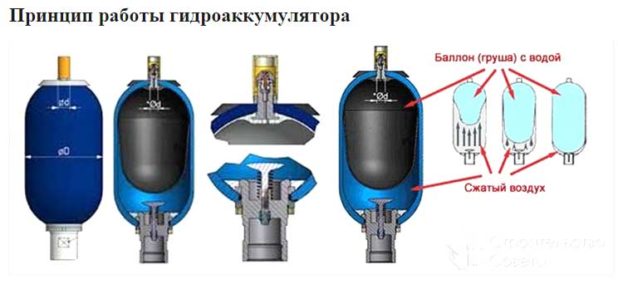

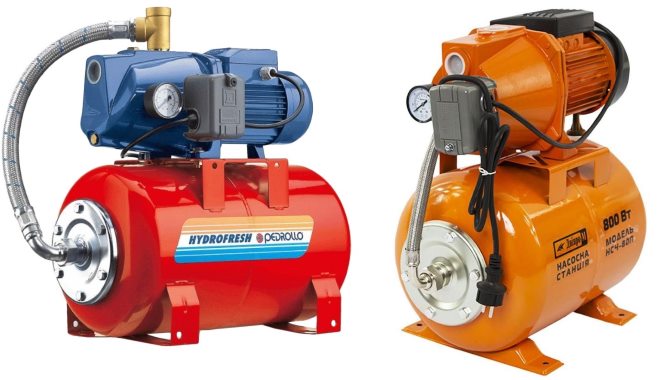

Гидроаккумулятор, представляющий собой емкость с пластичной мембраной, снабженную пневмоклапаном для закачки воздуха. Оборудование необходимо для создания и поддержания давления в трубопроводе, что обеспечивает нормальный ток жидкости во всех точках водоразбора. Запас жидкости в баке дает возможность некоторое время пользоваться водой даже в случае отключения электроэнергии. Устройство оснащено манометром, позволяющим следить за уровнем давления в системе.

Каждая насосная станция оснащается обратным клапаном, что существенно повышает эксплуатационные характеристики и безопасность насоса. Кроме того оборудование имеет входной фильтр, предотвращающий загрязнение системы. Безусловным «плюсом» конструкции можно считать возможность самостоятельного демонтажа и очистки фильтра, что существенно экономит время и денежные средства владельца станции.

Схема устройства насосной станции. В число конструктивных элементов самой станции входят: 1 — гидроаккумулятор, 2 — самовсасывающий насос, 3 — реле давления, 4 — соединяющий штуцер и 5 — манометр

Функционирует система следующим образом. Насос закачивает воду в бак, как только он наполняется, реле отключает станцию, которая переходит в режим ожидания. В это время в точках водоразбора открываются краны, и вода поступает к потребителям. Как только давление опускается до минимального, реле включает насос и цикл повторяется. За охлаждение электродвигателя отвечает циркулирующая жидкость. Если он все же перегрелся, автоматика отключит его и вновь включит только после того, как он достаточно остынет.

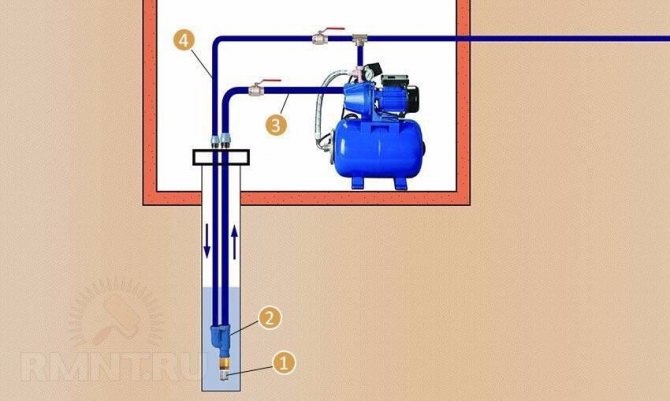

Правила подключения насосной станции к скважине

Есть такой вид труб, как полиэтиленовые низкого давления, обладающие высокой плотностью. Бывают безнапорные для применения в канализации и напорные для подключения к водопроводу. Такой вид труб совмещает в себе легкий монтаж резиновых шлангов и качество пластиковых труб.

Применение пластиковых труб имеет ряд преимуществ перед резиновыми шлангами:

• Меньше реагируют на температурные скачки;
• Лучше выдерживают давление;
• Более прочные;
• Безопаснее для питьевой воды.

Эти трубы способны выдержать давление до 16 атм, что достаточно для насосной станции, используемой в частном доме. Срок службы труб, при правильном применении, составляет около 50 лет. Для подключения насосной станции в частном доме, необходимо определиться с местом ее расположения.

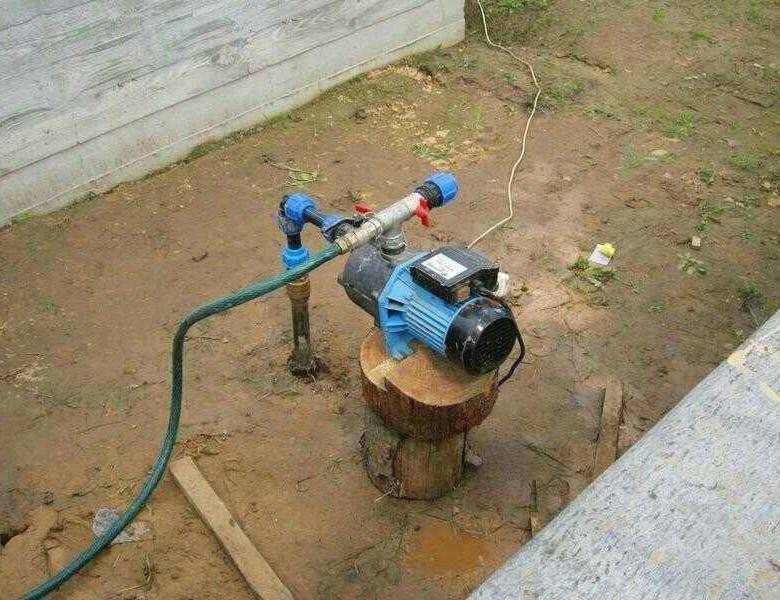

Станция должна находиться близко к колодцу или скважине, либо другому источнику воды и при соблюдении рекомендации технических характеристик оборудования.

Помещение, в котором будет располагаться установка, должно быть теплым в холодное время года и иметь вентиляцию для устранения возможного конденсата. Поскольку система при работе издает шум, то не надо располагать ее вблизи мест отдыха, а для подавления вибрации, систему размещают на резиновом коврике или специальном напольном амортизирующем покрытии. Для правильной и бесперебойной работы насосы, необходимо соблюдать герметичность трубопровода. К насосной станции возможно подключить водонагреватель. Для этого необходимо проложить дополнительную трубу к водонагревателю.

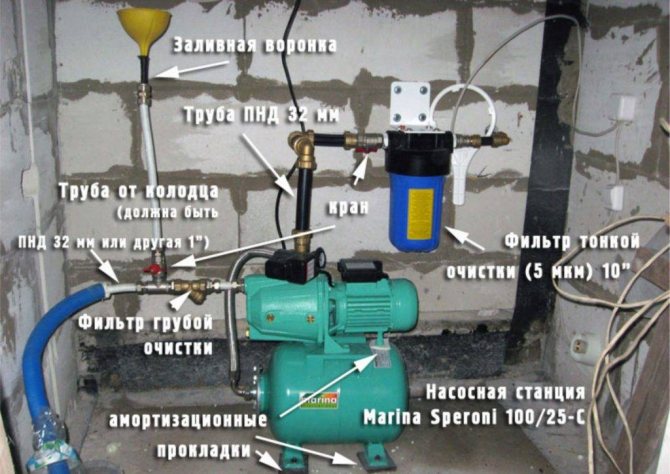

Установка оборудования

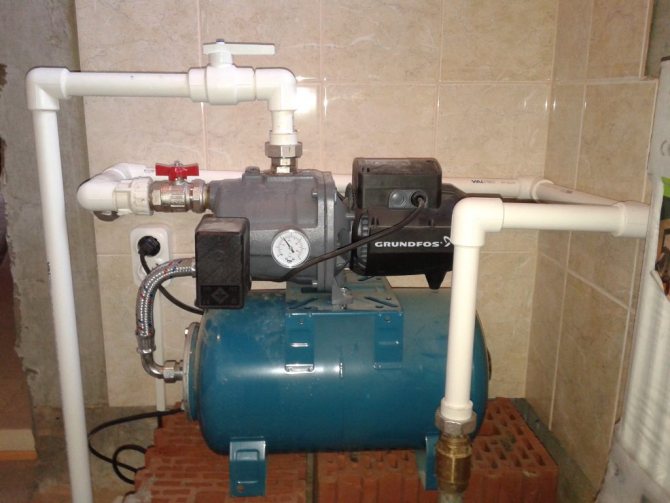

Подключение в доме

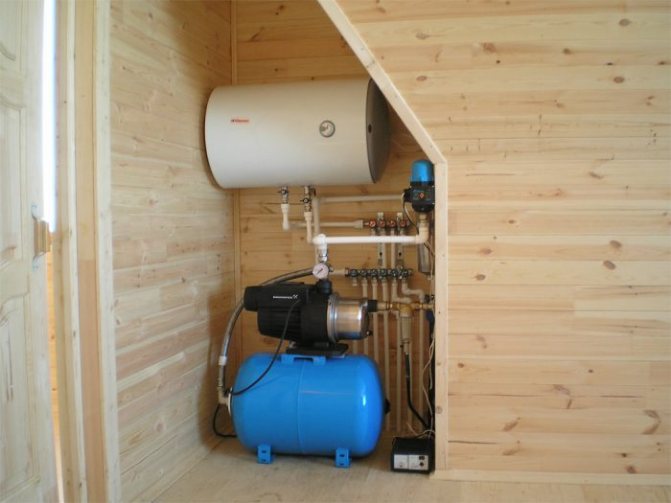

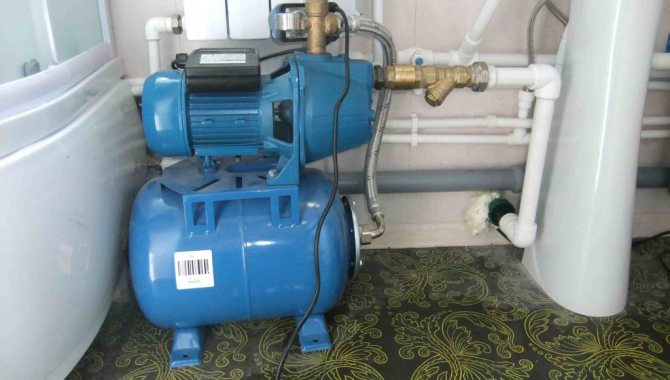

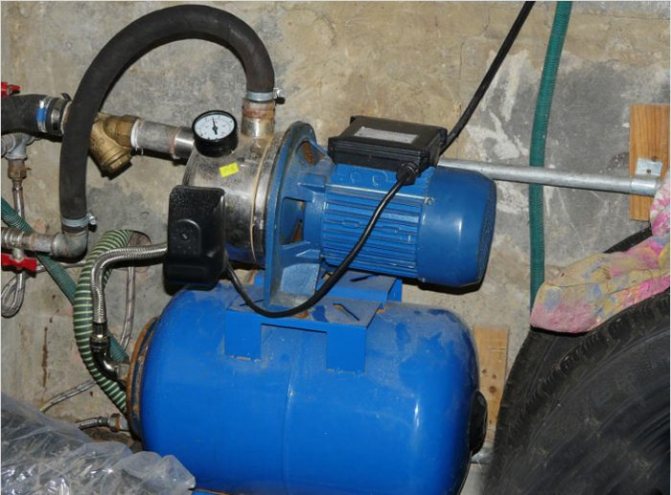

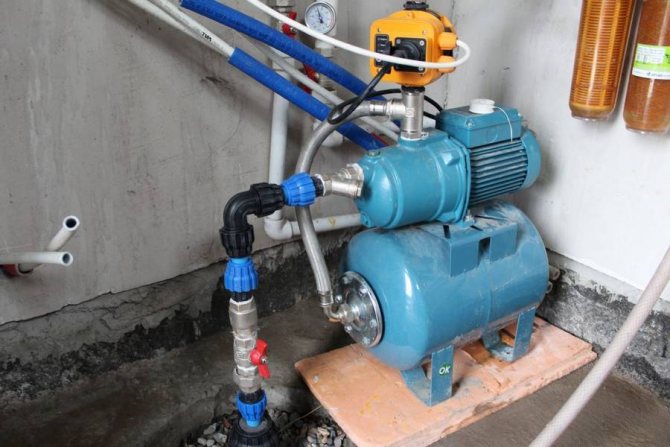

Небольшие габариты подобного оборудования позволяют устанавливать его почти в любом углу помещения. Это может быть ванная, терраса, подсобное помещение или кухня. Максимальный уровень шума может быть разным, но при больших его значениях необходимо сделать качественную шумоизоляцию. При монтаже гидрофора стоит придерживаться основных требований и стандартов, которые предъявляются при установке электрического оборудования и систем снабжения водой в частных домах.

Вот основные правила, которые относятся к помещениям при монтаже оборудования:

• общая площадь комнаты должна быть не менее 4 квадратных метров;
• высота комнаты должна быть не меньше 2,3 метра;
• расстояние от стены до насосной станции должно быть не менее 65 сантиметров;
• расстояние от поверхности стены до насоса должно составлять около 55 сантиметров.

Эти правила необходимо соблюдать не только при монтаже гидрофора, но и других дополнительных систем. Электрическое оборудование должно иметь большую степень защиты от влажности. Показатель температуры в комнате должен быть плюсовой, а идеальным вариантом является ее значение от 4 до 26 градусов Цельсия.
Необходимо позаботиться о системе вентиляции, которая обеспечит надежное охлаждение электрического двигателя. При страховке от аварийной ситуации стоит сделать небольшой наклон пола и специальные канализационные отверстия, которые будут способны отвести воду от работающего оборудования. Двери также должны соответствовать приобретенной насосной станции, чтобы ее можно было легко вынести или внести в помещение.

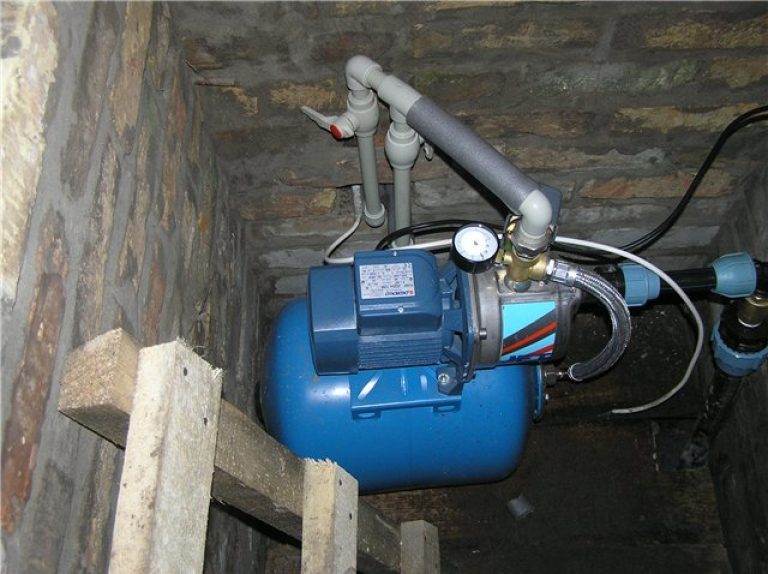

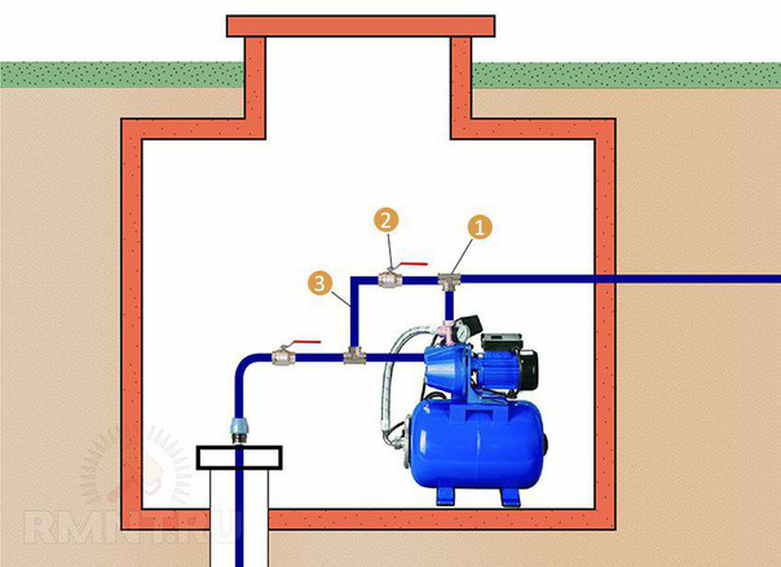

Расположение в колодце

Когда средний уровень вибрации и шума насосной станции превышает установленные нормативы, то гидрофор стоит вынести за пределы дома и установить в специальном утепленном бетонном колодце. Чтобы уберечь его стенки от осыпания, необходимо применить бетонирование с армированной сеткой и усилить ее качественной гидроизоляцией. Обычно, для утепления используют листы пенопласта, которые укладывают слоями по 10 сантиметров.

Потолком будет обычная плита из железобетона, а дверью служит специальный люк, который герметично закрывается на замок. Влага и гриб способны проникнуть в его щели, поэтому люк закрывают листами рубероида или крышкой из пластика. На рынке представлены интересные варианты от дизайнеров, которые маскируют различные виды люков. Они изготовлены в виде растений, грибов или камней.

Спускаться в такой колодец можно по лестнице, которая закреплена на его стене. Необходимо соблюдать все условия размещения насосного оборудования. Главными из них являются:

• безопасное освещение;
• надежная вентиляция;
• канализационный слив;
• хорошее утепление.

Нужно запомнить, что электрический двигатель гидрофора плохо защищен от грибка и влаги, поэтому довольно опасен для человека. Все вышеперечисленные условия необходимо учесть еще при выборе и покупке насосной станции.

0

(23 оценок, среднее: 4,26 из 5)

Назад

Цветок дицентра: описание, виды, размножение и уход

ЕЩЕ

Этапы подключения насосной станции к скважине своими руками

Обвязка скважины происходит после вывода трубопровода. Оголовок необходимо установить на обсадную трубу скважины. После, с помощью длинного предмета, надо выяснить глубину, на которую опустится труба для забора воды.

Входной патрубок станции должен быть на уровне 1 м от дна скважины для предотвращения всасывания песка, камней или ила.

Далее полиэтиленовая труба закрепляется на эжекторном узле. Длина этой трубы составляет сумму глубины скважины и расстояния от ее устья до насоса. На оголовке скважины устанавливается колено с поворотом на 90ᵒ.

Первоначально собирают эжектор – отдельный узел из чугуна с 3 выходами для подключения труб:

1. На нижнюю часть эжектора монтируется фильтр, защищающий от попадания мусора и грязи.
2. Сверху монтируется пластиковый раструб, к которому присоединяется сгон сечения 3,2 см.
3. На конце необходимо подсоединить муфта (обычно бронзовая), обеспечивающая переход на пластиковые трубы.

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Правила подготовки гидробака:

1. Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.
2. После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:

• для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
• для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

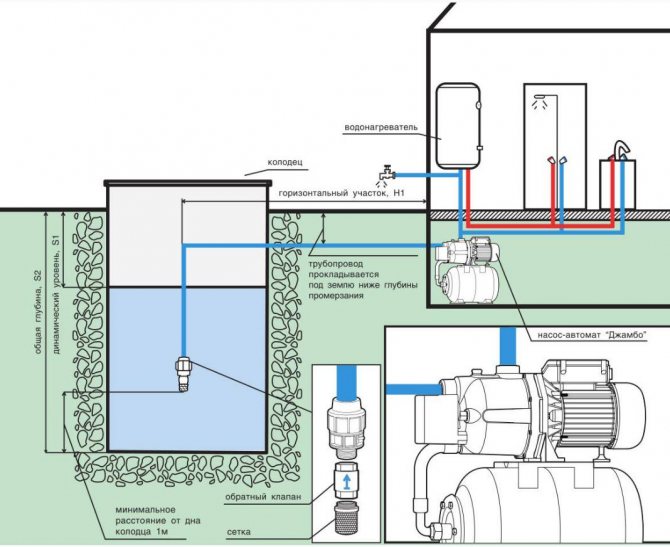

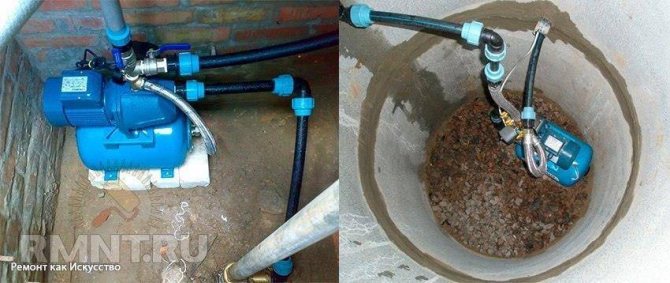

Как подключить насосную станцию к колодцу

Чтобы предотвратить замерзание скважины, трубы надо прокладывать ниже уровня промерзания почвы. Для каждого района страны этот уровень свой, который можно узнать самому в специальных таблицах. Как правило, в траншее сначала прокладывают трубы канализации, а внутри нее водопроводную.

Канализационная труба служит защитным слоем.

Все трубы необходимо утеплить. В районах с суровыми зимами допустима прокладка греющего кабеля. Прокладывая трубы, уклон делают к колодцу или скважине. Также можно сделать приямок для облегчения обслуживания станции.

Подключить к колодцу станцию можно 2 способами:

1. Крепление за верхний край колодца при помощи съемного крепления.
2. С помощью стенового кронштейна к стенке колодца.

Установка насосной системы в колодце требует утеплить наземную часть. Канализационная насосная станция способна временно хранить и перемещать сточные воды, используя трубы наружной канализации. Сама станция устанавливается на железобетонный фундамент высотой от 30 см и фиксируется цанговыми анкерами. Для анкеров необходимо сделать отверстия в бетоне в соответствие с пазами на станции. Если имеется большое количество грунтовых вод, то можно залить бетоном.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

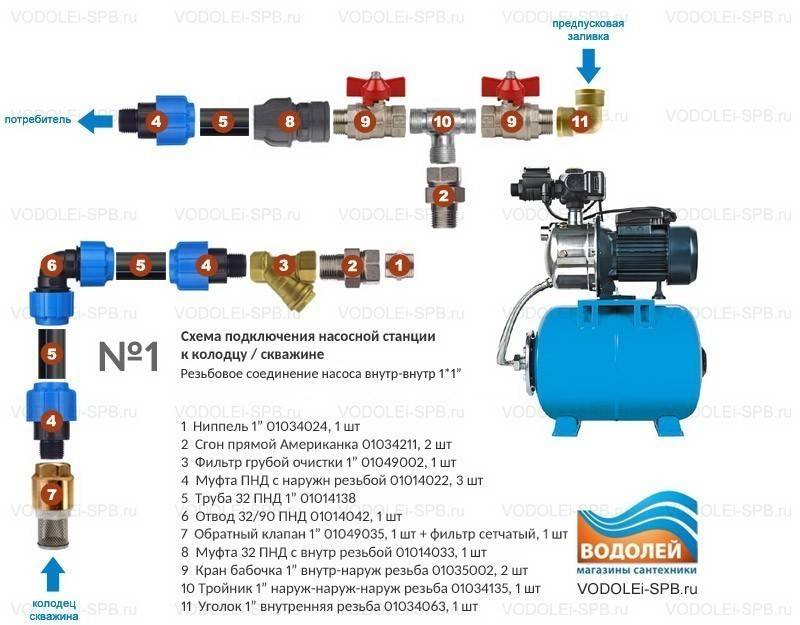

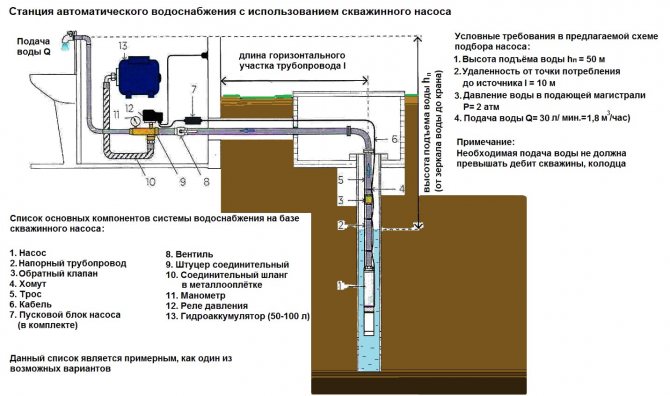

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

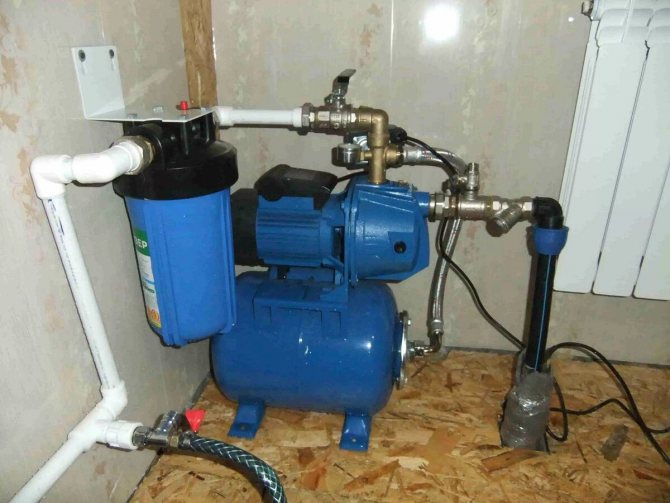

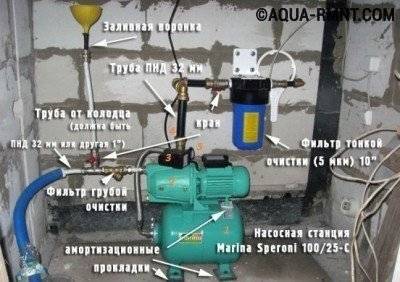

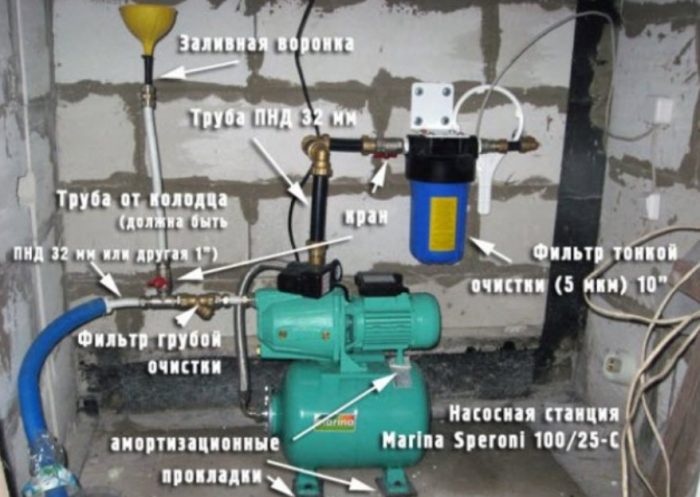

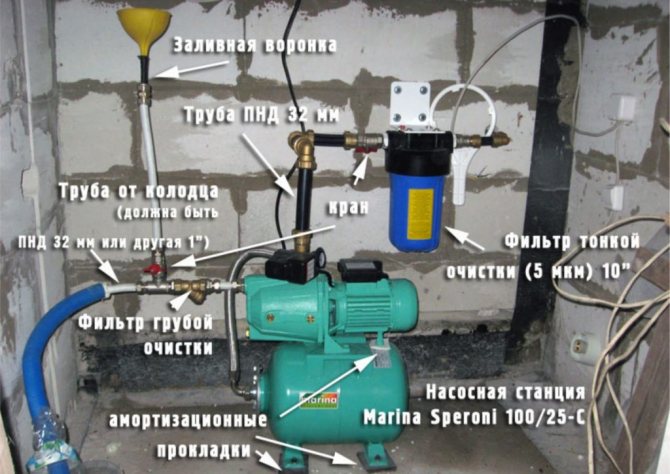

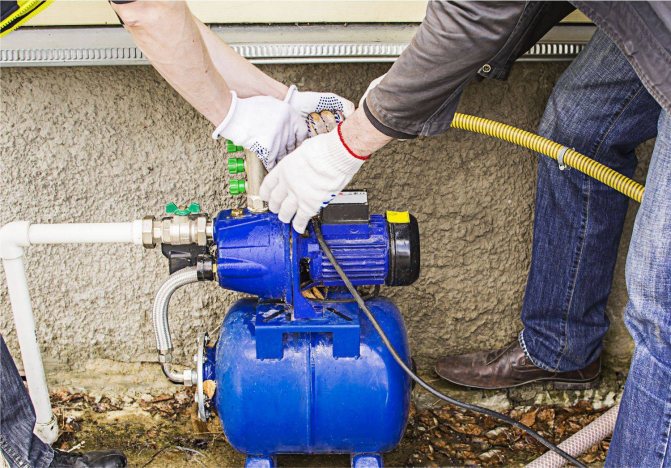

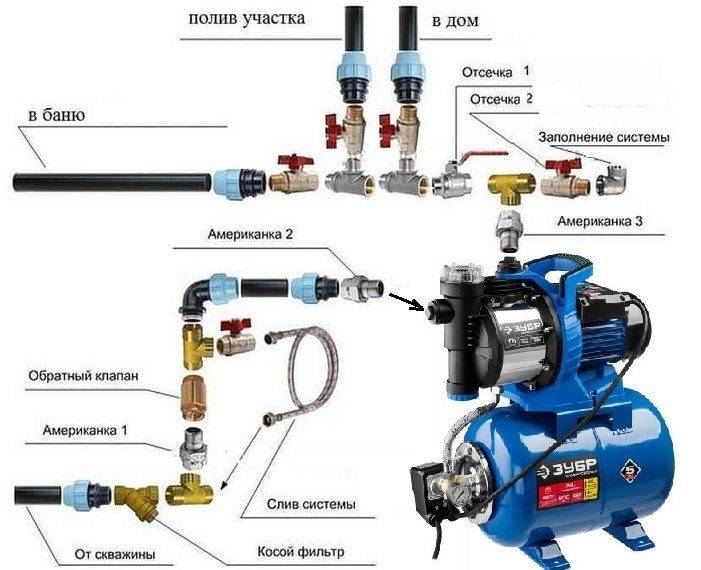

Порядок подключения: пошаговая инструкция

Насосные станции подходят для оборудования относительно глубоких водозаборных выработок. В случае превышения глубины расположения зеркала грунтовой воды максимального значения, указанного производителем техники, используются выносные эжекторы.

Для установки выполняют следующие действия:

1. Прокладывают траншею, соединяющую скважину и жилье.
2. Укладывают в нее трубы.
3. Монтируют водопровод (если он отсутствует).
4. Устанавливают агрегат в выбранном месте.
5. Подающую трубу оборудуют фильтром и обратным клапаном.
6. Подключают магистраль к принимающему патрубку.
7. Соединяют агрегат с водопроводом.
8. Подключают оборудование к электропитанию.
9. Заполняют гидробак водой.
10. Выполняют пробный пуск станции.
11. Проверяют стыки.
12. Настраивают реле давления.

Трубы внешнего трубопровода системы водоснабжения необходимо проложить ниже уровня, на который промерзает грунт. Рекомендуется сделать небольшой уклон от дома к скважине, чтобы вода возвращалась к насосу, если он перестанет работать. Это защитит прибор от перегрева и поломок из-за сухого хода, т.е. работы при отсутствии воды.

Такую же защитную функцию выполняет обратный клапан, не позволяющий жидкости покидать трубу и уходить в скважину. При подключении поверхностного насоса, снабженного эжектором, требуется присоединить к всасывающей трубе еще одну, которую подводят к эжектору.

Этот узел направляет часть поступающей жидкости к основанию трубы, по которой поступает жидкость, что значительно повышает производительность оборудования. Если используется погружной насос, работы выполняют иначе. Его присоединяют к всасывающей трубе и подвешивают на прочном тросе из нержавейки.

Погружные насосы удобно крепить к готовому оголовку. Такое устройство монтируют на верхнюю часть обсадной трубы. Считается, что герметизация скважины с помощью оголовка позволяет несколько увеличить ее дебет. Чтобы кабель и трос не спутались, их фиксируют к трубе с помощью пластиковых стяжек.

Если фильтр уже есть в насосе, ограничиваются монтажом обратного клапана. Край подающей магистрали поверхностного насоса должен располагаться на высоте больше метра. Это минимальное расстояние равно половине метра для погружного насоса.

Соединения агрегата с трубами необходимо выполнять с помощью кранов-американок, используют клапаны, чтобы перекрыть любой участок и отсоединить его для ремонта без ущерба для остальных элементов системы.

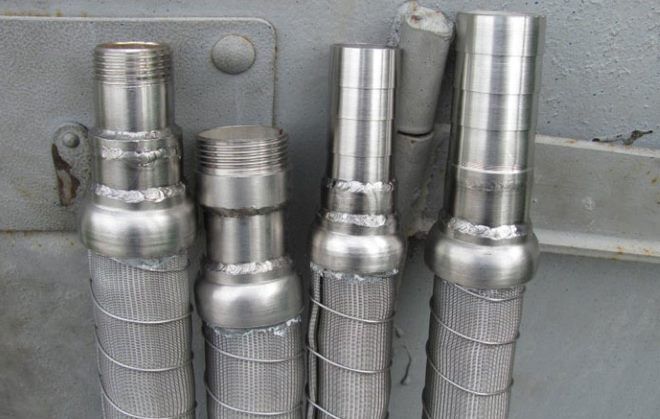

Установленный в выработке скважинный фильтр со временем изнашивается, через него начинает просачиваться песок. Рекомендуется ставить дополнительный грубый фильтр на входе в насос.

Электропитание обеспечивают, подводя к оборудованию отдельную линию, снабженную устройством автоматического отключения, необходимо позаботиться о заземлении. Перед пуском устройство заполняют водой через предусмотренное для этого отверстие.

В гидробаке при этом должно быть давление:

• около 1,5 бар для емкости менее 30 л;
• около 1,8 бар для 30-50 л;
• 2 бара или немного меньше для резервуара 50-100 л.

Затем отверстие для залива воды закрывают и подключают прибор к электросети. Нужно приоткрыть вентиль, чтобы стравить воздух. Через несколько минут отсюда потечет вода. В противном случае следует отключить прибор и долить еще немного жидкости.

Для регулировки реле давления с него необходимо снять корпус, чтобы получить доступ к винтам, с помощью которых настраивают прибор

Повторяют включение, чтобы устройство начало работать в штатном режиме. Теперь нужно настроить реле. Для этого ГА придется опустошить и затем снова заполнить. Показатели выставляют, вращая соответствующие винты.

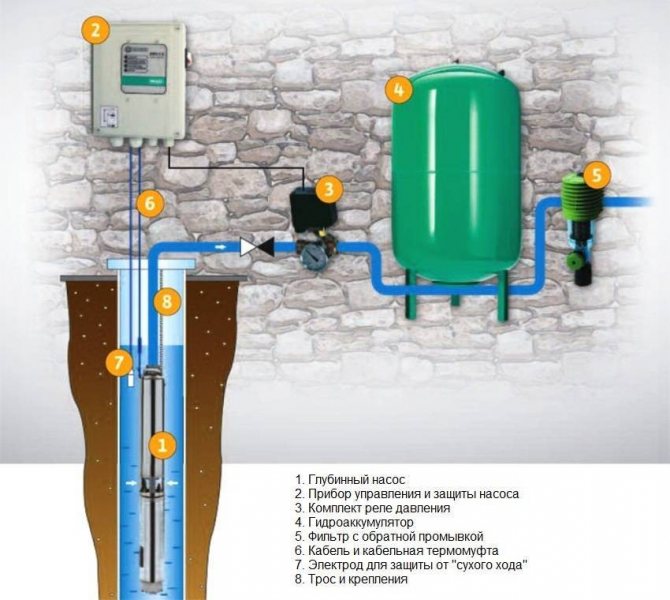

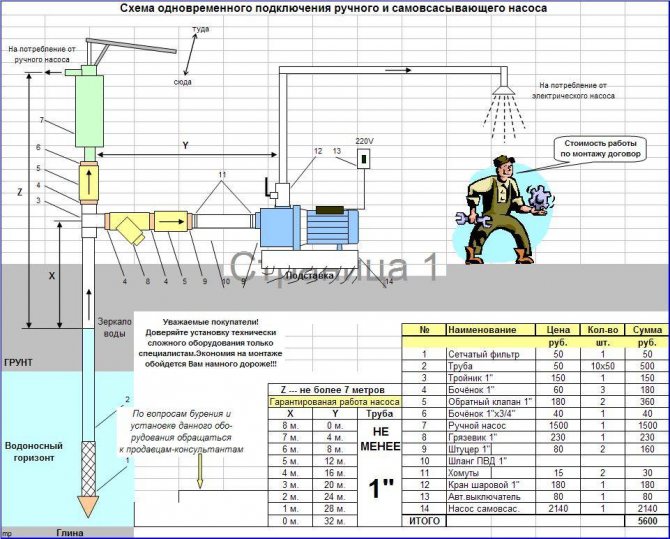

Подключение с погружным насосом

Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:

• вибрационные;
• центробежные;
• дренажные (колодезные).

Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.

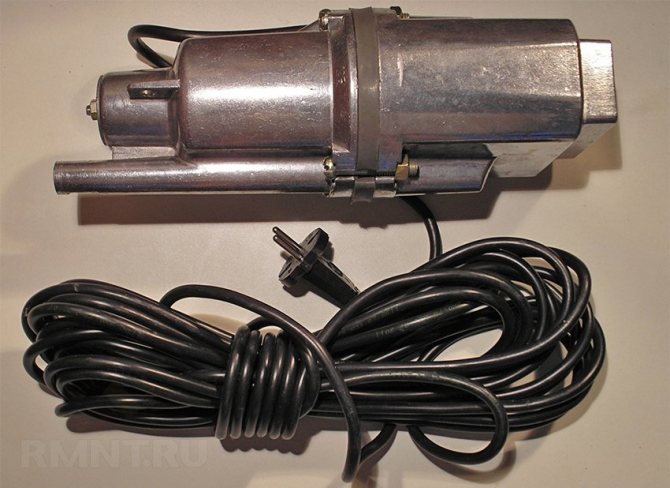

Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.

Перед опусканием насоса в скважину необходимо проверить затяжку соединительных винтов. Поскольку насос вибрационный, они имеют свойство раскручиваться. Ревизию вибрационного насоса необходимо проводить регулярно.

Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.

Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.

1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос

В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.

Преимуществом данной схемы является то, что гидроаккумулятор с блоком автоматики можно разместить в любом удобном месте.

Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Самостоятельное изготовление гидравлического аккумулятора

Чтобы сэкономить средства, можно сделать гидроаккумулятор своими силами. В целом, все материалы доступны, а процесс изготовления не слишком сложен. Однако в самом начале, нужно определиться с будущей конструкцией устройства. И проще всего будет сделать гидроаккумулятор без мембраны – эта простейшая конструкция достаточно функциональна.

Подготовка

Прежде всего, потребуется подготовить все необходимые материалы:

самая главная часть – это емкость. Можно взять стальной, алюминиевый или пластиковый бак. Объем должен быть в пределах 100 литров. Однако, не стоит брать слишком маленький бак, если его объем будет меньше 30 литров, он будет неэффективным в работе;

Кроме этого, понадобятся гайки, шайбы, набор ручного инструмента и дрель для проделывания отверстий в баке.

Изготовление устройства

Поскольку гидравлический аккумулятор не включает в себя мембрану, сделать его очень просто. Главное, все делать аккуратно. При этом, нужно учесть тот факт, что система будет работать под давлением, поэтому сам бак, должен быть прочным.

Лучшая мебель для большого зала

Многие задаются вопросом, какую мебель подобрать для большого зала, чтобы комнаты не выглядела пустой, и можно было разделить ее на зоны. Для большой комнаты хорошим вариантом будет создание столовой вместе с гостиной.

В зоне столовой должны быть витрины, стол, удобные стулья или кресла. Эту зону нужно обустроить таким образом, чтобы можно было собираться всей семьей во время обеда или ужина.

В зоне отдыха нужно создать максимально комфортную обстановку, чтобы можно было расслабиться после сложного рабочего дня или же принимать гостей. Эта зона должна максимально подчеркивать общий стиль и показывать изысканный вкус владельца.

Советы специалистов

Когда, благодаря эксплуатации станции, в домашнем хозяйстве налажено бесперебойное водоснабжение, ее в обязательном порядке нужно периодически обслуживать. Прежде всего, требуется отслеживать состояние, в котором находится фильтр грубой очистки. При необходимости его нужно очистить.

Если этого не выполнять, производительность оборудования будет понижаться, а вода поступать урывками. Когда фильтр полностью окажется забитым, насос станет работать вхолостую, после чего отключится. Частота очистки зависит от количества примесей, имеющихся в воде.

Желательно один раз в месяц после установки водяной станции проверять давление в воздушном отсеке гидробака. Аналогично следует поступать в случае консервации на зиму, проведения ремонта, простоя. Его величина должна составлять 1,2-1,5 атмосфер. При необходимости воздух подкачивают автомобильным насосом или компрессором.

Когда станцией пользуются исключительно в теплое время года, из нее нужно слить воду до наступления заморозков.

Если все рекомендации, как правильно установить насосную станцию, прописанные в инструкции, выполнены и оборудование подключено для отладки и определения величины давления, при котором оно выключится, в приемное устройство выливают два литра воды и запускают агрегат. Когда станция отключится, нужно зафиксировать давление жидкости. Также следует знать этот параметр при автоматическом запуске агрегата.
Станция при определенном давлении жидкости может не отключаться. Справиться с данной проблемой можно с помощью винтов на реле давления. Они корректируют степень сжатия пружин. Для этого сначала снимают на устройстве крышку, затем в сторону «плюса» или «минуса» подкручивают винт с буквами «ДР». Чтобы регулировать давление, при котором запуск станет производиться автоматически, надо задействовать винт, обозначенный буквой «Р».

Что потребуется для самостоятельной сборки?

Первым делом подбирают насос. В этом случае все зависит от вида источника: для колодцев подойдет поверхностное устройство, для глубоких скважин — погружное оборудование.

Набор для работы

Остальные элементы:

1. Гидроаккумулятор. Это своеобразный демпфер, который позволяет не «дергать» насос, регулирует процессы — накопление/расход воды.
2. Блок автоматики. Самый простой вариант — реле с манометром. Модель, имеющая встроенный термометр, позволит следить за состоянием системы.
3. Обратный клапан — обязательный элемент, предназначенный для предотвращения оттока воды при снижении давления или при остановке насоса.
4. Фильтры. Изделие для тонкой очистки устанавливается на трубопровод за насосной станцией. Фильтр грубой очистки — перед главным агрегатом. Эти элементы (съемные или несъемные) могут входить с состав обратного клапана. Именно такие модели рекомендуют покупать.

Обязательные дополнительные элементы — шланги, фитинги, трубы. При самостоятельной сборке насосной станции для соединения всех компонентов в систему традиционно используют продукцию из двух материалов-конкурентов — из полипропилена или из полиэтилена. Для уплотнения соединений приобретают ФУМ-ленту, лен либо уплотнительную пасту (сантехнический герметик).

Главный «дуэт» и его особенности

Эта «связка» заслуживает того, чтобы на ней остановились и рассмотрели элементы подробнее. Насосную станцию можно собрать на любом агрегате — на поверхностном или погружном. Однако главное требование к любому прибору — достаточная мощность для подъема жидкости с глубины.

Насос и его характеристики

Этот пункт можно рассмотреть на примере поверхностного оборудования, которое будет находиться на гидроаккумуляторе. Например, в одном из помещений дома. Основным параметром, который нужно учитывать, является глубина всасывания, обозначаемая литерой «H». Находят ее по формуле:

H = (L/8) + h

L здесь — строго горизонтальное расстояние от насосной станции до источника воды, а h — дистанция от поверхности земли до зеркала воды.

Глубина всасывания — максимально возможная величина, расстояние, с которого насос сможет гарантированно поднимать воду. Чтобы не столкнуться с проблемами, агрегат надо приобретать хотя бы с небольшим запасом.

Выбор типа насоса зависит от источника. Скважина требует погружного насоса большой мощности. Колодец предлагает два варианта — либо глубинное оборудование, либо поверхностное. Но в последнем случае есть обязательное условие: расстояние от поверхности до зеркала воды не должно быть больше 8 м.

Насос в компании с гидроаккумулятором

При выборе накопительной емкости, в первую очередь, смотрят на ее объем. Чем он больше, тем лучше, так как запас всегда приветствуется. Чаще выбирают модели, рассчитанные на 25, 50, 100 или 200 л. Но в этом случае главное условие — соответствующая производительность насоса. Принято считать, что ориентироваться лучше на такие соотношения мощности насоса и объема гидроаккумулятора:

• 0,5 кВт — для емкости до 25 л;
• 1 кВт — до 50 л;
• 1,5 кВт — до 100 л.

Кроме того, накопитель должен соответствовать параметрам насоса (давлению) и подходить блоку автоматики системы.

Выбор места для агрегата

Установить насосную станцию своими руками можно в одном из трёх мест:

• в подвале частного дома;
• в отдельной постройке;
• в кессоне.

Если у вашего дома есть сухой вместительный отапливаемый подвал, то можно использовать одно из его помещений для монтажа насосной установки. Помещение необходимо хорошо утеплить и выполнить его звукоизоляцию. Станцию можно монтировать на подставке вдали от стен, чтобы защитить конструкции от вибрации.

Если площадь дома не позволяет выделить отдельное помещение для агрегата, можно соорудить утеплённую пристройку к дому или возвести отдельно стоящее сооружение. Конечно, это повлечёт за собой дополнительные расходы, но только так вы сможете правильно установить и защитить оборудование. Кстати, постройку лучше делать там, где проходят отопительные сети, чтобы обогревать и это сооружение.

Монтаж кессона выполняется вблизи от оголовка скважины. Этот вариант хорош тем, что размещение агрегата вдали от дома позволит защитить жильцов от шума во время его работы. Если вы будете устанавливать кессон своими руками, делайте это правильно – его дно и сама насосная станция должны располагаться ниже точки промерзания почвы. Для обеспечения бесперебойного водоснабжения даже зимой кессон необходимо тщательно утеплить.
