1. Наземное устьевое оборудование добывающих скважин. Основные узлы фонтанной арматуры. Их назначение.

Использование устройств

Устьевая арматура используется не только для работы с нефтепроводом. Ее можно также успешно использовать, чтобы проводить исследования глубинного назначения, к примеру. Еще один вариант ее использования — это регулировка отбора жидкости. Все эти примеры достаточно наглядно показывают, что использование устьевой арматуры является неотъемлемой частью нефтедобычи.

Важно добавить, что выбор таких приспособлений осуществляется по специальным критериям, а также все они отличаются тем, что качество их производства очень высоко, как и производительность. К примеру, рабочий диапазон температуры, при котором устьевая арматура способна отлично выполнять свои функции, находится в районе от -60 до +40 градусов по Цельсию. Другими словами, использовать их можно практически в любом климате.

Исследование фонтанных скважин

Схема фонтанной скважины требует проведения регулярных исследований, которые осуществляются по методике пробных откачек жидкости и по способу восстановления давления в забое в момент после остановки работы оборудования. Корректировку режима функционирования специалисты производят, меняя штуцеры и устанавливая элементы с различными по размеру отверстиями. Способ пробной откачки может с успехом использоваться при выявлении степени продуктивности скважины и определения оптимального режима ее функционирования. Что касается способа восстановления уровня давления, то по нему можно вычислить основные характеристики пласта.

Процедура отбора жидкости для исследования проводится при помощи специальных приспособлений, которые фиксируются и опускаются наподобие манометра. Спуск самого манометра требует наличия в конструкции лубрикатора, который будет оснащен сальником с роликом. Сальник играет роль герметизирующего вещества для отверстия, через которое проводится проволока. При необходимости осуществить глубокие исследования необходимо воспользоваться механической подъемной лебедкой, которая ставится в 20-30 метрах от устья.

Сначала вниз опускают шаблон, затем измерительный прибор (иногда с утяжелителем). Чтобы проволока не оборвалась в момент проведения исследования, нельзя, чтобы оборудование спускалось ниже края трубы. Чтобы предотвратить подобное явление, башмак оснащается специальной шпилькой, которая ограничивает спуск внутри колонны. Поднятие производится на малой скорости, на последних метрах она должна быть минимальной (в ряде случаев устройства для исследований вытаскивают вручную).

Измерение дебита производится на групповых установках, и для отбора используется краник, который забирает пробу жидкости и выдает результат через некоторое время.

Основные параметры приспособления

Основной определяющей характеристикой для устьевой арматуры стал размер. Средний показатель длины такого приспособления составляет около трех метров. Что касается ширины, то она, естественно, меняется в зависимости от модели, но примерным средним показателем является 715 миллиметров. Последний показатель в плане габаритов — это высота, которая в среднем равна 1,5 метрам.

Еще один важный показатель для данного оборудования — это проход устройства запорного типа. Числовой показатель данного параметра может доходить до 50 миллиметров. Вместе с устьевой арматурой для скважины используется и такое оборудование, как насосно-компрессорное. Диаметр трубы таких устройств может доходить до показателя в 75 мм. Стоит отметить, что арматура данного типа — это не определенное устройство, а набор нескольких важных компонентов, которые выполняют такие цели, как герметизация устья скважины. Кроме того, арматура будет отвечать за распределение потока веществ, которые будут поступать из скважины. Можно регулировать еще и такое летучее вещество, как газ, к примеру.

Принципы правильного обустройства

• Вокруг устья обязательно должно проводиться уплотнение грунта или заливка слоя бетона.
• Герметизация верхней части ствола производится с учетом геодезических особенностей местности.
• Кессон обязательно нужно утеплить.
• Установка оголовка и запечатывание производятся сразу после бурения шахты и ее прокачки.
• Насосное оборудование монтируется как можно ближе к устью.
• Обвязка источника ведется с учетом ее дебита.

Линейные подшипники

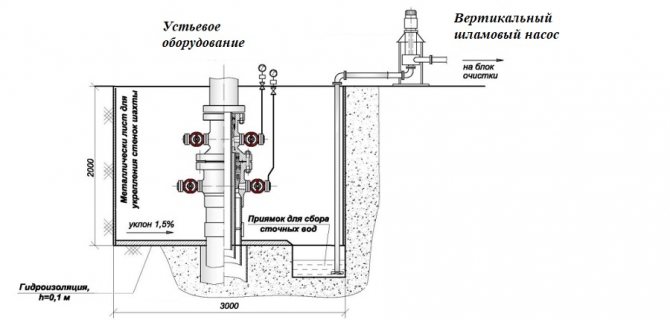

Обвязка устья скважины – это монтаж оборудования для подачи воды на поверхность через входное отверстие ствола шахты. Насос, погруженный в обсадную или установленное на поверхности, присоединяется к шлангу, проходящему через крышку оголовка.

Для устройства кессона потребуется подготовка прочной и надежной основы. Вокруг шахты обкапывают грунт и насыпают ПГС. На хорошо утрамбованную основу заливают бетон слоем до 10 сантиметров. Такой фундамент выдержит и пластиковый кессон, и кирпичный короб. Снаружи стены обязательно обрабатывают гидроизоляционными материалами. Внутри утепляют.

Конструкция оборудования

Что касается конструкции этого приспособления, то есть несколько основных компонентов. К ним относится, к примеру, головка трубного типа, головка колонного типа и головка самой арматуры. Головка арматуры относится к регулировочно-запорному типу. В качестве компонентов можно выделить даже такие небольшие устройства, как вентили, задвижки запорного типа и некоторые другие мелкие детали подобного рода.

Основное назначение устьевой арматуры — это сдерживание сильного потока давления, а также возможность исследования этого давления внутри самой же конструкции. Для того чтобы запустить арматуру такого типа, обычно используется механический привод. Однако случается так, что давление слишком высокое. В таком случае сдерживаться оно будет или при помощи установок пневматического типа или при помощи гидравлической системы. Стоит также сказать, что может быть устьевая нагнетательная арматура. В таком случае она способна выполнять функции нагнетания или стравливания потоков газа.

Устье скважины, Устьевое оборудование

ИА Neftegaz.RU

. Устье скважины — соединение обсадной трубы с противовыбросовым устройством или с фонтанной арматурой, закрепленными болтами или приваренными к направляющей трубе или кондуктору. Устье скважины находится на поверхности земли и представляет собой начало углубления, а дно называется забоем.

Назначение устья:

• защитное — предотвращает обвал рыхлых почв;
• собирательное — является точкой выхода компонентов скважины;
• регулирующее — контроль давление внутри скважинной системы.

Устьевое оборудование — это комплекс оборудования, предназначенного для обвязки обсадных колонн, герметизации устья скважины (затрубного пространства, внутренней полости НКТ, отвода продукции скважины) в процессе бурения, капитального ремонта скважин и регулирования режима работы скважины в процессе её эксплуатации.

В состав устьевого оборудования, используемого в обвязке устья в процессе бурения скважины, входят:

• колонная головка,
• противовыбросовое оборудование.

Колонная головка Колонная головка, с помощью которой обвязываются обсадные колонны в процессе бурения, служит также основанием для установки фонтанной арматуры. Она остается на скважине на весь период эксплуатации. Функции головки обсадной колонны:

• соединение обсадных конструкций и другого устьевого оборудования,
• герметизацию пространства;
• удержание массы технической колонны;
• удержание эксплуатационной колонны.

Присоединение очередного звена обсадной колонны обеспечивают фитинги, которые крепятся на колонную головку. Монтаж обсадных труб производится с использованием адаптеров и регуляторов.

В состав эксплуатационного устьевого оборудования также входят:

• фонтанная арматура,
• манифольд фонтанной арматуры,
• приспособление для замены задвижек под давлением,
• лубрикатор, применяемый при исследованиях скважин,
• комплект задвижек, переводников и других деталей, необходимых для монтажа и обвязки устьевого оборудования.

Фонтанная арматура

Фонтанная арматура — это система механизмов и приспособлений, выполняющих регулирующие и контролирующие функции. Фонтанная арматура обеспечивает:

• герметизацию устья фонтанирующей скважины,
• подвеску колонн лифтового назначения,
• контроль и управления потоками.

Состав фонтанной арматуры:

• колонная головка — связана с обсадной колонной;
• трубная головка — связана с лифтовыми колоннами;
• фонтанная елка — распределение и регулировка продукции.

Требования к оборудованию:

• способность выдерживать высокое давление;
• возможность проведения замеров давления;
• обеспечивать выпуск или закачку газа;
• возможность подвешивания обсадных колонн,
• возможность герметизации.

Схемы фонтанной арматуры:

• манометрическая;
• вентильная;
• тройниковая;
• дроссельная.

Для соединений компонентов арматуры используют фланцы и хомуты. Присоединение трубопроводу осуществляется через манифольд.

Особенности приспособления

Стоит выделить одно очень важное преимущество арматуры такого типа. Если какой-либо элемент выйдет из строя во время работы, то его можно будет заменить, не выводя из эксплуатации всю станцию целиком. Это является одним из наиболее важных критериев, так как в таком случае появляется возможность проведения ремонтных работ, без нарушения временного интервала работы станции. Это одно из основных требований в среде нефтедобычи. Кроме того, это помогает сэкономить значительное количество материальных средств, которые были бы потеряны, пока станция простаивала на ремонте.

Сама по себе конструкция связывается воедино при помощи разнообразных хомутов и разных фланцев. Тут стоит также выделить, что если во всей конструкции у какого-либо элемента возникнет отклонение от номинальных данных, то все другие устройства, принадлежащие к запорному типу и все другие механические элементы, будут выведены из строя. За это отвечает автоматическая система, которой оснащена любая арматура такого типа.

Краткая справка

ГБУ РТ «Центр Соцпомощи Г. Кызыла» зарегистрирована 7 июля 2003 г. регистратором МЕЖРАЙОННАЯ ИНСПЕКЦИЯ ФЕДЕРАЛЬНОЙ НАЛОГОВОЙ СЛУЖБЫ № 1 ПО РЕСПУБЛИКЕ ТЫВА. Руководитель организации: директор Сарыглар Орланмаа Белек-Ооловна. Юридический адрес ГБУ РТ «Центр Соцпомощи Г. Кызыла» — 667011, республика Тыва, город Кызыл, Бай-Хаакская улица, дом 6.

Основным видом деятельности является «Деятельность по уходу с обеспечением проживания прочая». Организации ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ РЕСПУБЛИКИ ТЫВА «ЦЕНТР СОЦИАЛЬНОЙ ПОМОЩИ СЕМЬЕ И ДЕТЯМ ГОРОДА КЫЗЫЛА» присвоены ИНН 1526939068, ОГРН 3181933751031, ОКПО 12923612.

Арматура фонтанного типа

На сегодняшний день существует такая разновидность арматуры, как устьевая фонтанная. Она, в свою очередь, делится на несколько типов. Она может быть тройникового типа или же крестового. Выбор зависит от того, какая была выбрана фонтанная елка. Также она может быть либо двухрядной, либо однорядной. Это определяется количеством насосных трубных изделий, которые будут спускаться вниз, в скважину. Оборудование может быть кранами или задвижками, то есть, отличается типом запорного устройства. Отличие такого типа арматуры еще и в том, что проходное отверстие может быть от 50 до 150 мм. Применяется при давлении от 14 до 140 МПа.

Значение фонтанных труб

Даже при одинаковом количестве содержания газа в пласте, не каждая скважина способна фонтанировать. К примеру, если объема такого газа хватает для обеспечения фонтанирования в скважине 150-миллиметрового диаметра, то уже для диаметра в 200 миллиметров его может быть недостаточно.

Газонефтяная смесь, которая продвигается по стволу скважины, выглядит как послойное чередование нефтяных и газовых прослоек. Поэтому, чем больше диаметр эксплуатационной трубной колонны, тем большее количество газа понадобится для подъема по ней нефтяной жидкости.

Читать также: Как правильно использовать термометр для нефтепродуктов?

На практике встречались такие случаи, при которых скважины с большими диаметрами ствола (от 150-ти до 300 миллиметров), которые были пробурены на глубину с высокопродуктивными пластами, обладающими большим собственным давлением, отличались высоким дебитом, но даже в них фонтанирование чаще всего продолжалось весьма короткое время. Более того, в некоторых случаях скважины, пробуренные в продуктивные пласты с высокими давлениями, в обычных условиях не могут фонтанировать.

В связи с этим, чтобы максимально рационально использовать энергию расширяющего газа, все горные выработки, на которых возможно появление фонтанирования, оборудуют перед освоением лифтовыми трубами, условные диаметры которых варьируются в пределах от 60-ти до 114-ти миллиметров. По этим трубам малых диаметров и происходит движение газожидкостной смеси в пробуренной скважине.

Подбор диаметра подъемных (лифтовых) труб происходит, как правило, опытным путем, и зависит от следующих факторов конкретной горной выработки:

• ожидаемый дебит скважины;
• значение давления в пласте;
• глубина бурения;
• конкретные условия эксплуатации.

В процессе фонтанирования скважины через трубную колонну малого диаметра, показатель газового фактора уменьшается, что дает возможность продлить временной отрезок фонтанирования. Во многих случаях у скважины, фонтанирующей по трубной колонне диаметра 73, 89 или 114 миллиметров, сначала начинался режим периодических выбросов, а затем она совсем останавливалась. В таких случаях продолжительность фонтанирования продлевали заменой этих трубных колонн на фонтанные трубы меньших диаметров (33, 42, 48 и 60 миллиметров).

Устройства для скважины нагнетательного типа

Основное предназначение такого типа арматуры — это герметизация скважин нагнетательного типа. Особенностью является то, что можно проводить все работы во время нагнетания в скважину воды. Из основных частей оборудования выделяется трубная головка и елка. Первый элемент используется для того, чтобы герметизировать затрубное пространство. Также необходимо для выполнения определенных ремонтных работ, исследовательских работ, некоторых технологических операций. Состоит данный элемент из таких компонентов, как задвижки, крестовина и несколько элементов для быстрого соединения.

ОБОЗНАЧЕНИЕ КОРРОЗИОННО-СТОЙКОГО ИСПОЛНЕНИЯ АРМАТУР И ЕЛОК

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

Р.Д. Джабаров,

канд. техн. наук;
А.Г. Дозорцев,
канд. техн. наук (руководитель темы);
Т.К. Велиев,
канд. техн. наук (руководитель темы);
С.М. Осипова; Л.Г. Шаронова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.89 № 332

3. Срок проверки — 01.10.93.

Периодичность проверки — 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 4354-83

5. ВЗАМЕН ГОСТ 13846-84

Из чего состоит арматура

Данный строительный материал в своем составе имеет целый ряд различных конструкционных узлов. Головка содержит в себе фланец колонного типа, крестовик, а также тройник и переводную катушку. Ёлка служит уже для контролирования и отвода от скважины продукции получаемой из последней.

Можно разобрать поэлементно конструкцию фонтанной арматуры, чтобы понять предназначение важнейших узлов.

• Колонный фланец
  – служит для того, чтобы соединить арматуру с колонной и обеспечить герметичность пространства за трубой
• Крестовина головки
  – для предоставления возможности сообщенности с пространством за трубой
• Тройник
  — происходит подвес трубного ряда и связи с ним
• Переводная катушка
  – подвес вторичного ряда труб
• Крестовик фонтанной елке дает возможность отводить продукты в центральный трубопровод, получаемые из скважины
• Буферная задвижка
  – некое окно, предназначенная для предоставления спуска разного рода глубинных измерительных аппаратов в скважину
• Патрубок буферный
  – некая переходная зона перед спуском аппаратов в скважину, которая располагается перед буферной задвижкой

Главным условием ко всем компонентам фонтанной арматуры является их хорошая герметичность и прочность

. В случае необходимости, все элементы должны быть быстро заменяемы, чтобы не создавать длительных простоев в работе скважины. В качестве запорных устройств допускается использование таких типов как, задвижки прямоточные, различного рода краны, и угловые вентили.

Предусмотрено также использование двух типов устройства фонтанной арматуры

.

Арматуру, в базе которой лежит использование тройников, рекомендуют использовать при исполнении скважин с низким и средним давлением, а также при нахождении в скважине различного рода примесей механического типа.

При наличии примесей необходимо использовать арматуру с двойной елкой. При отсутствии в скважине со средним и низким давлением возможно использование однострунной елки. Фонтанная арматура на базе крестовин применяется в скважинах высокого давления без наличия примесей механического типа.

Недостатком арматуры выполненной с использованием крестовин есть то, что при выходе из строя одного из отводящих узлов, появляется необходимость полностью останавливать работу скважины на время устранения неисправности

.

При работе скважины на тройниках такая необходимость отсевает, достаточно перекрыть среднюю часть отводящего узла и переключить работу на нижнее отводящее устройство.
