Состав и назначение фонтанной арматуры: схема обвязки

Трубная конструкция включает в конструктивный состав разные фланцевые соединения, тройники, отводы и другие изделия. Для уплотнения соединений в таких сооружениях применяют прокладки из стали, которые содержат минимальное количество углерода.

Фонтанная арматура предназначается для решения множества задач. В частности, одна из таких задач — устройство обвязки трубопроводов различного назначения. Использование этого оборудования позволяет выполнять управление движением рабочей среды и обеспечивать исполнение процессов, контролирующих производство. Устройства применяют для герметизации отводов от основных трубопроводов.

Назначение фонтанной арматуры

Устройства этого класса отвечают за решение следующих инженерно-технических задач:

• обеспечение герметизации скважины;
• отведение продукции, транспортируемой по трубопроводной системе;
• для настройки и поддержания дебита скважины;
• при обеспечении доступа к скважинному забою;
• для обеспечения забора проб, без остановки производственных процессов.

Изделия этого класса применяют при высоком давлении, возникающим под действием нагрузок. Арматуру используют когда существует возможность воздействия агрессивных сред внутри скважины. Довольно часто она применяется, если в жидкости присутствует большое количество примесей разного происхождения и размера.

При использовании такой системы необходимо учитывать то, что это оборудование должно иметь длительный срок эксплуатации и необходимый запас прочности. Основные потребители этой продукции это предприятия занятые на добыче и транспортировке углеводородов, а также строительстве трубопроводных транспортных систем.

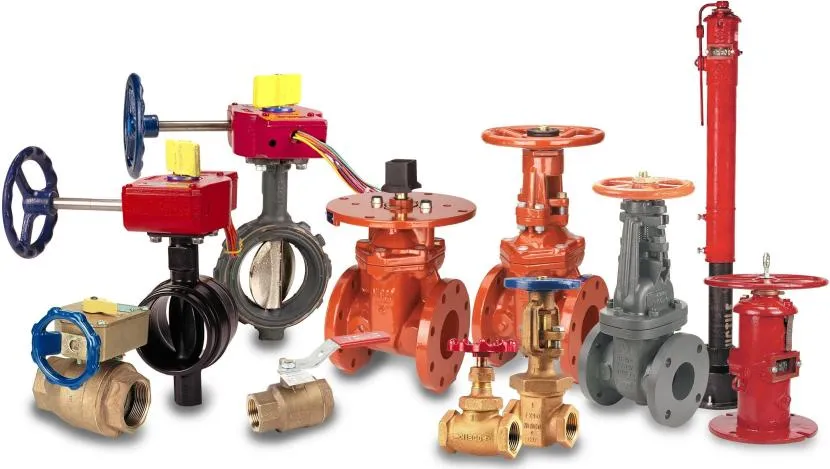

Специфика устройства запорной арматуры – общая информация, классификация и виды

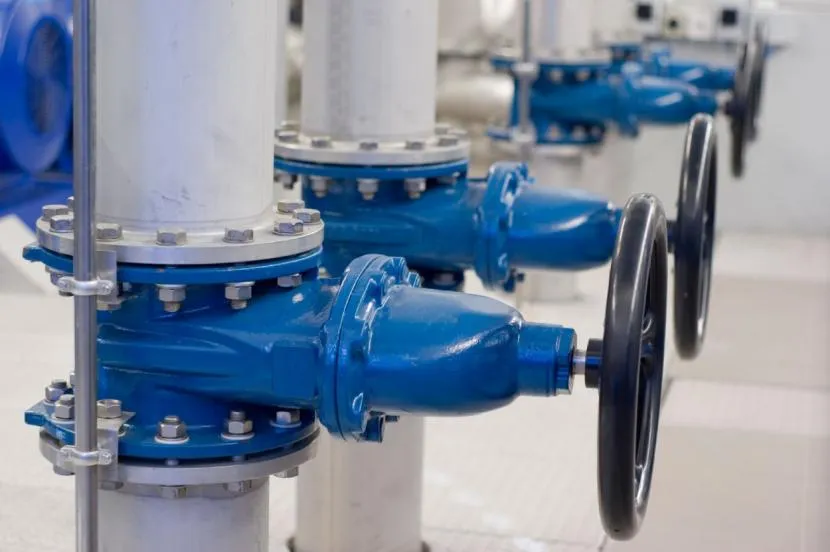

Запорная арматура – это специальные устройства, которые используется в трубопроводах. Их конструкция сделана таким образом, чтобы уменьшать диаметр просвета трубы, или совсем его перекрывать. Это используют для регулировки циркуляции внутреннего потока, а также для его распределения или смешивания.

Для тех или иных видов работ подбирается определённая конструкция устройств. Поэтому чтобы понять специфику их работы, рассмотрим виды и классификацию запорной арматуры для трубопроводов.

Различают 6 групп запорной арматуры, разница которых состоит в назначении:

1. Устройства общего предназначения. Применяются обычно в городских сетях и системах газо- и водоснабжения.
2. Спецустройства для сложных условий работы. Используются при повышенных и пониженных температурах, токсичности и радиоактивности и пр.
3. Целевая. Для случаев, когда использование трубопровода предусматривает определённый технический регламент, отличающийся от стандартных требований.

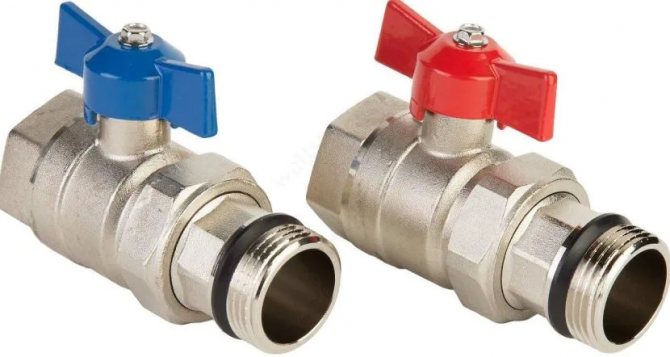

4. Сантехническая. Применяется в бытовых условиях.
5. Судовая. Эта группа разрабатывается под определённые условия эксплуатации на судах разного назначения.
6. Уникальная. Такие устройства производятся только для экспериментальных целей по заказам конкретных производственных организаций.

По способу запирания потока, арматура трубопроводная разделяется на такие 5 разновидностей:

• чугунные задвижки – такие арматуры оснащены корпусом из нержавеющей стали;
• запорные вентили – устройства подобного типа также подразделяются ещё и на запорно-регулирующие;
• предохранительные – эти изделия предназначены для защитной функции;

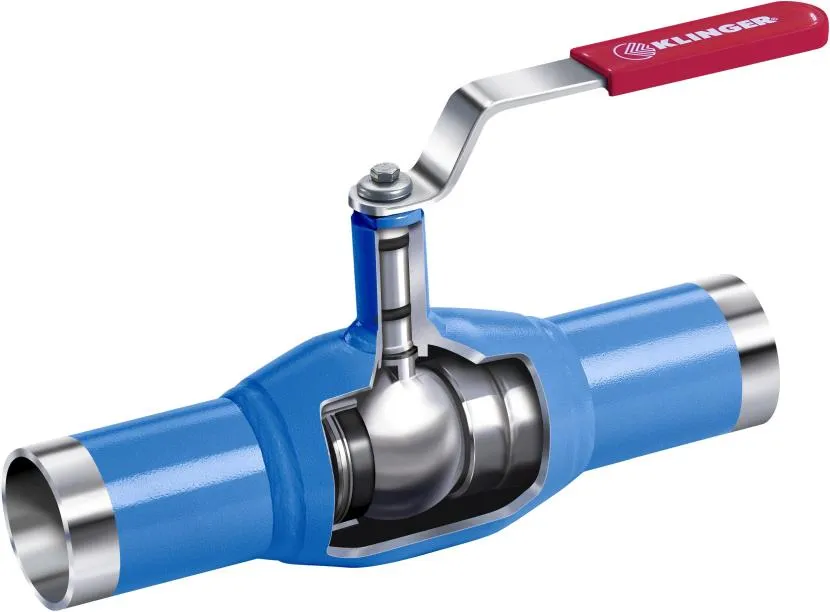

• краны – подходят для использования в системах водоснабжения различных типов;
• дисковые затворы – внутри такого устройства запорный узел выполнен в виде диска.

Важно знать! Несмотря на различия в конструкции, внутренний узел имеет схожее схематическое строение. Обычно это деталь, состоящая из двух элементов. Первый (неподвижный) называется седлом, а второй – механизмом. Работа узла основана на соприкосновении механизма с уплотнительными поверхностями, которые обычно расположены на седле – именно это действие и преграждает поток жидкости.

Что такое запорная арматура для трубопроводов: классификация по применению

Один из самых многочисленных классов устройств составляет запорная арматура для бытовых трубопроводов. Группа представляет собой различные вентили и краны, использующиеся всеми людьми в повседневной жизни. Сюда входит запорная арматура для отопления, для кухонных трубопроводов и т.д.

Смотрите также: Каталог компаний, что специализируются на проектировании и монтаже водопровода и канализации

Различают также и другие виды трубопроводной арматуры:

• Предохранительная. Если в результате сбоя в системе повышается давление, то предохранительная арматура срабатывает автоматически и уравновешивает показатели.
• Защитная. Аналогичная по функционалу предыдущей. Но если предохранительная срабатывает на выброс внутренней среды, то вторая действует непосредственно с жидкостью внутри – для её работы не требуется опустошение содержимого трубопровода.
• Регулирующая арматура. Включает в свою группу различные клапаны, отвечающие за уровень давления (конструкция таких арматур сама по себе не способна осуществлять регулировочную функцию, поэтому она дополнена различными задвижками);
• Распределительно-смесительная. Название говорит само за себя – это смешивание и распределение жидкости;
• Контрольная. Применяется для изготовления измерительных приборов;
• Фазоразделительная. Разделяет несколько видов рабочих сред (к примеру, маслоотделитель и пр.).

Важно знать! Чаще всего конструкция арматуры запорного типа предназначена для работы в открытом, или закрытом положениях. Если «заставить» её выполнять и другие функции (например, открыть наполовину, чтобы уменьшить давление воды), то при этом будет происходить более быстрое стирание или деформация внутренних элементов.

На заметку! Виды арматуры также включают в себя клиновые, дисковые и параллельные. Первые предназначены для канализаций, вторые – для больших труб, а третьи способны выдерживать большое давление и высокие температуры.

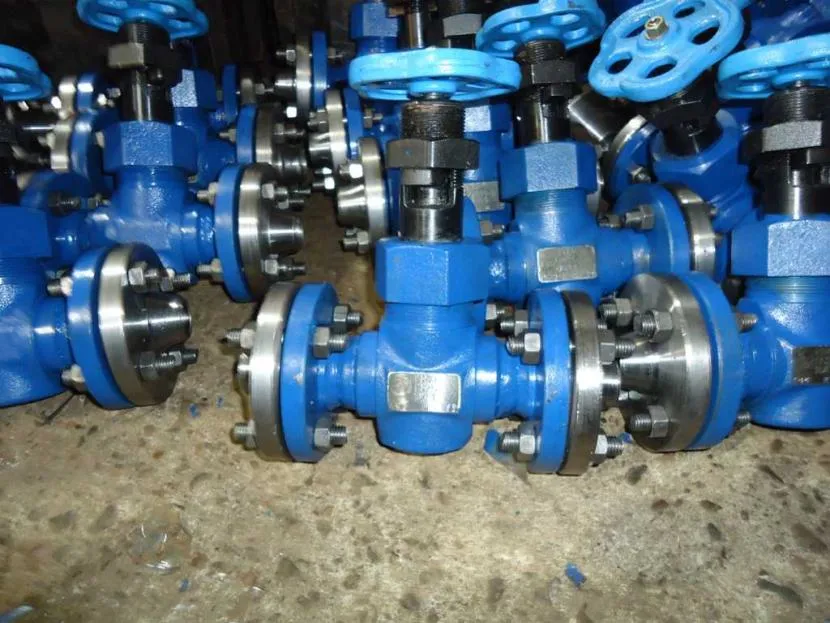

Особенности запорной трубопроводной арматуры: разница в способах соединения

Ещё один критерий, разделяющий трубопроводные арматуры на две большие группы – это конструкция – фланцевая и бесфланцевая.

В первой группе для крепления к трубам уже есть уже готовая деталь, которая выполняется в различных формах – чаще всего используется круг и квадрат, реже треугольник.

Разновидности арматуры

ГОСТ, которые действуют на территории нашей страны, определили следующие типы фонтанной арматуры:

1. Тройниковая (крестовая) — схема позволяет подключать отводы к сборным и замерным установкам при помощи выкидных линий.
2. Двухрядная (однорядная) — ее оснащают задвижками или кранами. Первые применяют для работы на нефтяных скважинах, вторые — на газовых.

Кроме вышеописанной классификации, применяют и такую:

1. По давлению. Типовое оборудование работает при давлении от 7 до 105 МПа. Арматура, которая рассчитана на работу при высоком давлении используют для работы на глубоких скважинах. Кроме того, ее устанавливают на скважинах, в которых было отмечено наличие опасное давление пластов.
2. По размеру прохода ствола. Этот размер лежит в пределах от 50 до 150 мм. Устройства с рабочими диаметрами от 100 до 150 мм устанавливают на скважины по добыче нефти и газа с высоким дебитом.

Проектировщик, подбирая материал для производства арматуры, должен учитывать свойства среды. Кстати, для установки изделий во взрывоопасной среде не желательно устанавливать узлы и агрегаты, выполненные из чугуна.

В состав типовой арматуры входят разные типы задвижек, клапаны и пр. В состав специальной обвязки включают редукционные вентили, затворы и клапаны для подачи катализаторов и работы резервной арматуры.

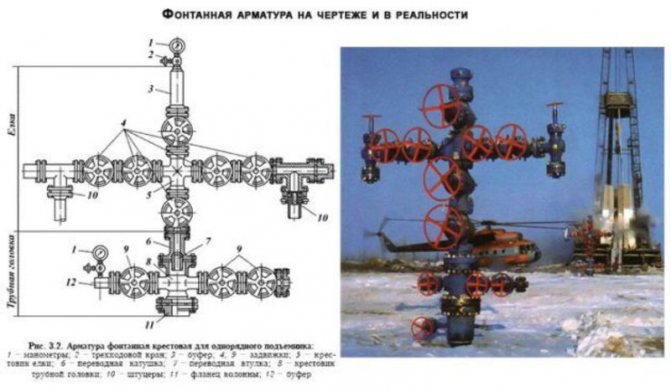

Конструкция фонтанной арматуры

ГОСТ 13846–84, подразумевает применение схем тройникового и крестового типа. В состав типовой фонтанной арматуры входят такие узлы, как:

• трубная головка;
• фонтанная елка;
• запорные устройства, управляемые в ручном режиме;
• дроссели.

Трубная головка предназначена для того, что на нее подвешивают НКТ в несколько рядов и обеспечения их герметичности. Кроме того, она принимает участие в некоторых технологических процессах, связанных с освоением, работой и обслуживанием скважины.

Это устройство, при необходимости выполнять замену установленных на ней боковых задвижек. Для этого применяют глухие пробки, устанавливаемые в резьбе, нарезанной в корпусе.

Фонтанная елка призвана решать следующие задачи:

• направление готовой продукции в линию;
• принятие участия в монтаже дополнительных устройств;
• выполнение замеров параметров работы трубопроводной сети;
• обеспечение спуска устройств для очистки скважинных труб.

Запирающие устройства представлены пробковыми кранами и задвижками с подаваемой смазкой. Главная их задача перекрывание движение рабочей среды.

Фонтанная эксплуатация нефтяных скважин — Оборудование устья фонтанной скважины

В скважину с фонтанной эксплуатацией спускают НКТ. Их следует подвесить на устье скважины и направить через них продукцию скважины, для чего необходимо герметизировать пространство между НКТ и эксплуатационной колонной. Для поддержания оптимального режима фонтанирования необходимо регулировать степень использования пластовой энергии, для чего создают противодавление, как правило, на устье. Кроме того, оборудование устья должно предусматривать возможность замера давлений в затрубном пространстве и на выкиде, ввода в скважину газа или жидкости.

Эти задачи решает фонтанное устьевое оборудование, называемоефонтанной арматурой.

· Условия работы фонтанной арматуры определяются:

· давлением газов и газонефтяной среды со стороны скважины;

· наличием мехпримесей и скоростью его движения в арматуре;

· характером фонтанирования;

· химическим составом газа и нефти и их температурой.

Основным фактором, влияющим на тип применяемого оборудования, является давление газа и газонефтяной смеси.

При спущенных до забоя НКТ и наличии на забое свободного газа затрубное пространство будет заполнено сжатым газом, и давление будет равно забойному давлению (без учета веса столба газа). При закрытии скважины это давление будет близко к пластовому. Следовательно, при эксплуатации пласта, содержащего свободный газ, рабочее давление фонтанной арматуры следует принимать близким к пластовому.

В первом приближении пластовое давление принимают равным гидростатическому.

Глубина вскрываемых пластов, а следовательно, и пластовое давление колеблется в широких пределах.

Для удовлетворения различным условиям фонтанирования по ГОСТ 13846-84 арматуру изготовляют по разным схемам (рис. 3.1). Основные параметры фонтанной арматуры приведены в табл. 3.1. Зарубежные фирмы изготовляют фонтанную арматуру по стандарту АНИ6Т, что в основном соответствует нашему ГОСТу. По заказу потребителя арматура может быть изготовлена, например, на давление 210 МПа.

Устье скважины заканчиваетсяколонной головкой, которая обвязывает, т.е. соединяет между собой техническую и обсадную (эксплуатационную) колонны, и герметизирует пространство между ними. На верхний фланец колонной головки устанавливают фонтанную арматуру с манифольдом. В свою очередь, фонтанная арматура состоит из трубной головки и елки.

Трубная головка предназначена для подвески одного или двух рядов подъемных труб, их герметизации, а также позволяет выполнять технологические операции при освоении, эксплуатации и ремонте скважин. Колонны подъемных труб подвешивают к трубной головке на резьбе или муфте. В первом случае при однорядной конструкции лифта трубы подвешивают на стволовой катушке; при двухрядной внутренний ряд труб — на стволовой катушке, а наружный — на тройнике трубной головки. Во втором случае при однорядной конструкции лифта трубы подвешивают на муфтовой подвеске, устанавливаемой в крестовике трубной головки; при двухрядной для внутреннего ряда труб муфтовую подвеску устанавливают в тройнике трубной головки, а для наружного — в крестовике.

Фонтанная елка предназначена для направления потока продукции через манифольд и выкидную линию на замерную установку, для регулирования режима эксплуатации и контроля за работой скважины путем спуска глубинных приборов.

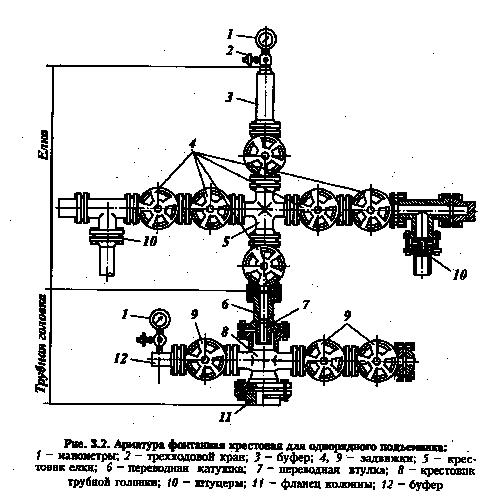

Елка араматуры выполняется тройниковой (одно- или двухструнной) либо крестовой (двухструнной). Тройниковую арматуру с двухструнной елкой рекомендуют для скважин, в продукции которых содержатся механические примеси.

В тройниковой двухструнной арматуре рабочая струна -верхняя, а в крестовой может быть любая. Запасные струны используют при смене штуцера или запорного устройства.

Арматуру выбирают по необходимому рабочему давлению и схеме (тройниковая или крестовая) с учетом подвески одного или двух рядов насосно-компрессорных труб.

На заводе-изготовителе фонтанную арматуру подвергают пробному гидравлическому испытанию, при котором для арматуры, рассчитанной на рабочее давление до 70 МПа, давление испытания Рисп = 2Рр, а от 70 МПа и выше Рисп =1,5 Рр

Фонтанная арматура с выкидной линией соединяется мани-фольдом, который включает запорные и предохранительные устройства, тройники и другие элементы. Запорные устройства в фонтанной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.

В зависимости от условий эксплуатации арматуру изготовляют для некоррозионных и коррозионных сред, а также для холодной климатической зоны.

Шифр фонтанной арматуры определяет ее схему, конструкцию, способ управления задвижками, условный проход по стволу и боковым отводам, давление, климатическое исполнение и коррозиестойкость.

Полный шифр фонтанной арматуры (ГОСТ 13846-84) условно представляется в виде

АФХ1Х2Х3 – Х4Х5Х6Х7,

где А — арматура; Ф — фонтанная; X1 — конструктивное исполнение: с фланцевыми соединениями — без обозначения (наиболее распространенное); подвеска подъемной колонны на резьбе переводника трубной головки — К; подвеска подъемной колонны на муфте в трубной головке — без обозначения; для эксплуатации скважин УЭЦН — Э; Х2 — номер схемы арматуры; при двухрядной концентричной подвеске к номеру схемы добавляется буква «а»; Х3 — способ управления задвижками:

вручную — без обозначения; дистанционно и автоматически -В; автоматически — А; X4, — условный проход (в мм) по ГОСТ 13846-84; когда условные проходы ствола елки и ее боковых отводов отличаются, цифровое обозначение указывают дробной величиной; Х5 — рабочее давление, МПа; Х6 — климатическое исполнение по ГОСТ 15150-69: для умеренной климатической зоны — без обозначения; для умеренной и холодных климатических зон — ХЛ; Х7- исполнение по коррозиестойкости: для обычных сред — без обозначения; для сред, содержащих: до 6 % СО2 — К1; до 6 % Н2S и СО2; — К2; до 25 % Н2S и СО2; -КЗ.

На фонтанную арматуру введены изменения в ГОСТ 13846-89. Стандарт разработан на устьевую фонтанную и нагнетательную арматуру, состоящую из устьевой елки и трубной обвязки, независимо от области применения по климатическому району и рабочей среде. Настоящий стандарт не распространяется на устьевую арматуру с параллельным подвешиванием НКТ, для добычи и нагнетания теплоносителя, а также на скважины с подводным расположением устья.

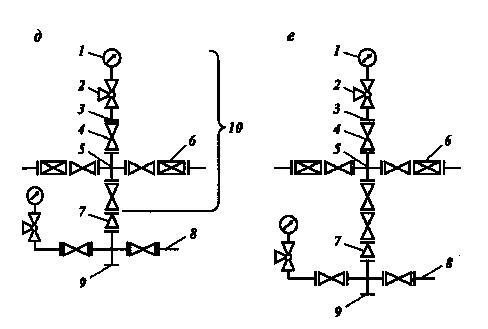

Типовые схемы фонтанных елок по ГОСТ 13846-89 аналогичны ГОСТ 13846-84. Основное отличие нового стандарта в том, что в нем предусмотрена не одна, а две схемы трубных обвязок. Первая схема трубной обвязки по ГОСТ 13846—89 аналогична ГОСТ 13846-84, а вторая схема трубной обвязки позволяет подвешивать две колонны НКТ по схеме «труба в трубе» (рис.)

Необходимая схема фонтанной арматуры подбирается путем сочетания необходимой схемы фонтанной елки с требуемой схемой трубной обвязки.

Фонтанную арматуру на 14 МПа изготовляют тройникового и крестового типов с крановыми запорными устройствами для скважин, эксплуатируемых фонтанным способом и погружными центробежными электронасосами. Арматура предназначена для работы с некоррозионной средой, с объемным содержанием механических примесей до 0,5 %. Температура рабочей среды 120 °С.

Трубная головка фонтанной арматуры с пробковыми кранами позволяет проводить различные технологические операции при давлении до 20 МПа. Фонтанную арматуру с пробковыми кранами выпускают по схемам 1, 3 и 5 ГОСТ 13846-84.

На боковых струнах фонтанной елки установлены регулируемые дроссели.

Запорными устройствами фонтанной арматуры на 14 МПа являются пробковые краны типа КППС.

Уменьшение усилий при повороте пробки, предохранение уплотняющих поверхностей от коррозии и износа, а также обеспечение герметичности затвора крана достигаются за счет специальной конструкции и уплотнительной смазки. Смазку ЛЗ-162 закладывают в кран через канал шпинделя при вывернутом нажимном болте. Под действием нажимного болта при его ввертывании смазка продавливается по четырем вертикальным канавкам пробки и поступает в нижний кольцевой канал. В результате каналы со смазкой находятся под давлением и окружают замкнутым кольцом проходные отверстия крана, создавая тем самым необходимую герметичность.

Фонтанную арматуру, рассчитанную на рабочее давление 21 и 35 МПа, изготовляют по тройниковой схеме для подвески одного или двух рядов подъемных насосно-компрессорных труб на резьбовой подвеске патрубка.

Запорным устройством в такой фонтанной арматуре является прямоточная задвижка ЗМС1 с затвором, герметичность которого обеспечивается плотным контактом шибера с седлами.

Для регулирования дебита скважины фонтанную арматуру оснащают дросселем регулируемого или нерегулируемого типа.

На боковых отводах елки и трубной головки могут быть предусмотрены отверстия для подачи ингибиторов в затрубное пространство и ствол елки, карманы для замера температуры среды, а такжевентили для замера давления.

В прямоточных задвижках ЗМС1 герметичность создается плотным контактом шибера с седлами как на входе, так и на выходе.

Фонтанную арматуру на рабочее давление 70 МПа изготовляют по схеме 6 ГОСТ 13846-84. В качестве запорного устройства применяются прямоточные задвижки ЗМАД и ЗМАДП с двухпластинчатым шибером, с уплотнением «металл по металлу», с автоматической подачей смазки в затвор.

Арматура в зависимости от типа комплектуется различными задвижками: АФбаВ — с ручным, дистанционным и автоматическим управлением; АФ6А — с ручным и автоматическим управлением; АФ6 — с ручным управлением.

Задвижки ЗМАДП с дистанционным и автоматическим управлением пневмоприводные имеют дублирующее ручное управление.

В скважину с фонтанной эксплуатацией спускают НКТ. Их следует подвесить на устье скважины и направить через них продукцию скважины, для чего необходимо герметизировать пространство между НКТ и эксплуатационной колонной. Для поддержания оптимального режима фонтанирования необходимо регулировать степень использования пластовой энергии, для чего создают противодавление, как правило, на устье. Кроме того, оборудование устья должно предусматривать возможность замера давлений в затрубном пространстве и на выкиде, ввода в скважину газа или жидкости.

Эти задачи решает фонтанное устьевое оборудование, называемоефонтанной арматурой.

· Условия работы фонтанной арматуры определяются:

· давлением газов и газонефтяной среды со стороны скважины;

· наличием мехпримесей и скоростью его движения в арматуре;

· характером фонтанирования;

· химическим составом газа и нефти и их температурой.

Основным фактором, влияющим на тип применяемого оборудования, является давление газа и газонефтяной смеси.

При спущенных до забоя НКТ и наличии на забое свободного газа затрубное пространство будет заполнено сжатым газом, и давление будет равно забойному давлению (без учета веса столба газа). При закрытии скважины это давление будет близко к пластовому. Следовательно, при эксплуатации пласта, содержащего свободный газ, рабочее давление фонтанной арматуры следует принимать близким к пластовому.

В первом приближении пластовое давление принимают равным гидростатическому.

Глубина вскрываемых пластов, а следовательно, и пластовое давление колеблется в широких пределах.

Для удовлетворения различным условиям фонтанирования по ГОСТ 13846-84 арматуру изготовляют по разным схемам (рис. 3.1). Основные параметры фонтанной арматуры приведены в табл. 3.1. Зарубежные фирмы изготовляют фонтанную арматуру по стандарту АНИ6Т, что в основном соответствует нашему ГОСТу. По заказу потребителя арматура может быть изготовлена, например, на давление 210 МПа.

Устье скважины заканчиваетсяколонной головкой, которая обвязывает, т.е. соединяет между собой техническую и обсадную (эксплуатационную) колонны, и герметизирует пространство между ними. На верхний фланец колонной головки устанавливают фонтанную арматуру с манифольдом. В свою очередь, фонтанная арматура состоит из трубной головки и елки.

Трубная головка предназначена для подвески одного или двух рядов подъемных труб, их герметизации, а также позволяет выполнять технологические операции при освоении, эксплуатации и ремонте скважин. Колонны подъемных труб подвешивают к трубной головке на резьбе или муфте. В первом случае при однорядной конструкции лифта трубы подвешивают на стволовой катушке; при двухрядной внутренний ряд труб — на стволовой катушке, а наружный — на тройнике трубной головки. Во втором случае при однорядной конструкции лифта трубы подвешивают на муфтовой подвеске, устанавливаемой в крестовике трубной головки; при двухрядной для внутреннего ряда труб муфтовую подвеску устанавливают в тройнике трубной головки, а для наружного — в крестовике.

Фонтанная елка предназначена для направления потока продукции через манифольд и выкидную линию на замерную установку, для регулирования режима эксплуатации и контроля за работой скважины путем спуска глубинных приборов.

Елка араматуры выполняется тройниковой (одно- или двухструнной) либо крестовой (двухструнной). Тройниковую арматуру с двухструнной елкой рекомендуют для скважин, в продукции которых содержатся механические примеси.

В тройниковой двухструнной арматуре рабочая струна -верхняя, а в крестовой может быть любая. Запасные струны используют при смене штуцера или запорного устройства.

Арматуру выбирают по необходимому рабочему давлению и схеме (тройниковая или крестовая) с учетом подвески одного или двух рядов насосно-компрессорных труб.

На заводе-изготовителе фонтанную арматуру подвергают пробному гидравлическому испытанию, при котором для арматуры, рассчитанной на рабочее давление до 70 МПа, давление испытания Рисп = 2Рр, а от 70 МПа и выше Рисп =1,5 Рр

Фонтанная арматура с выкидной линией соединяется мани-фольдом, который включает запорные и предохранительные устройства, тройники и другие элементы. Запорные устройства в фонтанной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.

В зависимости от условий эксплуатации арматуру изготовляют для некоррозионных и коррозионных сред, а также для холодной климатической зоны.

Шифр фонтанной арматуры определяет ее схему, конструкцию, способ управления задвижками, условный проход по стволу и боковым отводам, давление, климатическое исполнение и коррозиестойкость.

Полный шифр фонтанной арматуры (ГОСТ 13846-84) условно представляется в виде

АФХ1Х2Х3 – Х4Х5Х6Х7,

где А — арматура; Ф — фонтанная; X1 — конструктивное исполнение: с фланцевыми соединениями — без обозначения (наиболее распространенное); подвеска подъемной колонны на резьбе переводника трубной головки — К; подвеска подъемной колонны на муфте в трубной головке — без обозначения; для эксплуатации скважин УЭЦН — Э; Х2 — номер схемы арматуры; при двухрядной концентричной подвеске к номеру схемы добавляется буква «а»; Х3 — способ управления задвижками:

вручную — без обозначения; дистанционно и автоматически -В; автоматически — А; X4, — условный проход (в мм) по ГОСТ 13846-84; когда условные проходы ствола елки и ее боковых отводов отличаются, цифровое обозначение указывают дробной величиной; Х5 — рабочее давление, МПа; Х6 — климатическое исполнение по ГОСТ 15150-69: для умеренной климатической зоны — без обозначения; для умеренной и холодных климатических зон — ХЛ; Х7- исполнение по коррозиестойкости: для обычных сред — без обозначения; для сред, содержащих: до 6 % СО2 — К1; до 6 % Н2S и СО2; — К2; до 25 % Н2S и СО2; -КЗ.

На фонтанную арматуру введены изменения в ГОСТ 13846-89. Стандарт разработан на устьевую фонтанную и нагнетательную арматуру, состоящую из устьевой елки и трубной обвязки, независимо от области применения по климатическому району и рабочей среде. Настоящий стандарт не распространяется на устьевую арматуру с параллельным подвешиванием НКТ, для добычи и нагнетания теплоносителя, а также на скважины с подводным расположением устья.

Типовые схемы фонтанных елок по ГОСТ 13846-89 аналогичны ГОСТ 13846-84. Основное отличие нового стандарта в том, что в нем предусмотрена не одна, а две схемы трубных обвязок. Первая схема трубной обвязки по ГОСТ 13846—89 аналогична ГОСТ 13846-84, а вторая схема трубной обвязки позволяет подвешивать две колонны НКТ по схеме «труба в трубе» (рис.)

Необходимая схема фонтанной арматуры подбирается путем сочетания необходимой схемы фонтанной елки с требуемой схемой трубной обвязки.

Фонтанную арматуру на 14 МПа изготовляют тройникового и крестового типов с крановыми запорными устройствами для скважин, эксплуатируемых фонтанным способом и погружными центробежными электронасосами. Арматура предназначена для работы с некоррозионной средой, с объемным содержанием механических примесей до 0,5 %. Температура рабочей среды 120 °С.

Трубная головка фонтанной арматуры с пробковыми кранами позволяет проводить различные технологические операции при давлении до 20 МПа. Фонтанную арматуру с пробковыми кранами выпускают по схемам 1, 3 и 5 ГОСТ 13846-84.

На боковых струнах фонтанной елки установлены регулируемые дроссели.

Запорными устройствами фонтанной арматуры на 14 МПа являются пробковые краны типа КППС.

Уменьшение усилий при повороте пробки, предохранение уплотняющих поверхностей от коррозии и износа, а также обеспечение герметичности затвора крана достигаются за счет специальной конструкции и уплотнительной смазки. Смазку ЛЗ-162 закладывают в кран через канал шпинделя при вывернутом нажимном болте. Под действием нажимного болта при его ввертывании смазка продавливается по четырем вертикальным канавкам пробки и поступает в нижний кольцевой канал. В результате каналы со смазкой находятся под давлением и окружают замкнутым кольцом проходные отверстия крана, создавая тем самым необходимую герметичность.

Фонтанную арматуру, рассчитанную на рабочее давление 21 и 35 МПа, изготовляют по тройниковой схеме для подвески одного или двух рядов подъемных насосно-компрессорных труб на резьбовой подвеске патрубка.

Запорным устройством в такой фонтанной арматуре является прямоточная задвижка ЗМС1 с затвором, герметичность которого обеспечивается плотным контактом шибера с седлами.

Для регулирования дебита скважины фонтанную арматуру оснащают дросселем регулируемого или нерегулируемого типа.

На боковых отводах елки и трубной головки могут быть предусмотрены отверстия для подачи ингибиторов в затрубное пространство и ствол елки, карманы для замера температуры среды, а такжевентили для замера давления.

В прямоточных задвижках ЗМС1 герметичность создается плотным контактом шибера с седлами как на входе, так и на выходе.

Фонтанную арматуру на рабочее давление 70 МПа изготовляют по схеме 6 ГОСТ 13846-84. В качестве запорного устройства применяются прямоточные задвижки ЗМАД и ЗМАДП с двухпластинчатым шибером, с уплотнением «металл по металлу», с автоматической подачей смазки в затвор.

Арматура в зависимости от типа комплектуется различными задвижками: АФбаВ — с ручным, дистанционным и автоматическим управлением; АФ6А — с ручным и автоматическим управлением; АФ6 — с ручным управлением.

Задвижки ЗМАДП с дистанционным и автоматическим управлением пневмоприводные имеют дублирующее ручное управление.

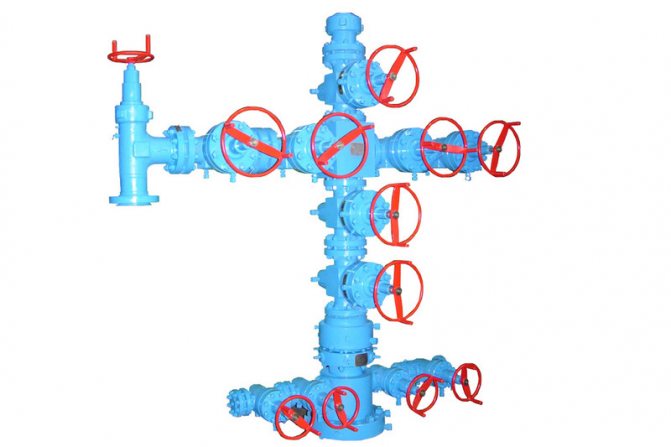

Технические требования к конструкции

В ГОСТ 13846–89 определил, что фонтанная арматура предназначена для выполнения герметизации скважин, перекрывания движения рабочей среды и выполнения других технологических процедур. В соответствии с нормативами, регламентированными в ГОСТ 15150–69 эти устройства, могут работать при температурах от -60 до +40 градусов.

В ГОСТ 51365–2009 определяет технические условия и требования к указанной арматуре. Проектировщики, занимающиеся конструированием оборудования должны руководствоваться требованиями этого документа.

Маркировка арматуры

Для маркировки этого типа продукции применяют буквенно-цифровые сокращения, которые обозначают следующим образом АФХ или АФКХ, где АФ говорит о типе арматуры, в этом случае арматура фонтанная, буква «К» сообщает о методе подвески трубопровода. Буква Х (от 1 до 6) показывает на схему в соответствии с ГОСТ 13846–84 . Кроме того, в маркировке изделия могут быть указаны численные параметры, показывающие рабочий диаметр и давление, климатическое исполнение и некоторые другие, в частности, класс коррозионной стойкости.

Монтаж и демонтаж фонтанной арматуры

В процессе эксплуатации нефтяной или газовой скважины выполняют установку конструкции. Для присоединения используют колонные головки. Отверстия, расположенные в верхнем фланце, позволяют фиксировать детали с разными типоразмерами. Процесс установки оборудования выполняют в несколько шагов.

В пространство между фланцами укладывают прокладку, выполненную из малоуглеродистой стали и имеющей овальную форму. С помощью элеватора колонну труб опускают на место установки. После этого трубы собирают между собой с помощью резьбовых соединений. Кстати, резьбу перед сборкой имеет смысл покрыть защитной смазкой. После окончания сборки установки необходимо провести ее опрессовку.

Ремонт этого оборудования необходимо выполнять только на специальных предприятия. Перед тем как отправить ее в ремонт, установка должна быть разобрана. Елку надо промыть и в это время провести обследование оставшихся компонентов.

Фонтанная арматура и схема ее обвязки, конструируется так, что бы она могла защитить окружающую среду от воздействия на нее рабочей среды, подаваемой в трубопроводной системе.

Коротко о главном

Трубопровод уже давно вошёл в обиход, став основной частью быта всех людей. Одна из деталей, имеющих ведущее значение в трубопроводных конструкциях, это запорная арматура. Устройство представляет собой некий регулятор с подвижными клапанами. Находясь внутри трубопровода, они направляют, останавливают, смешивают проходящую в нём жидкость или газ.

Запорная арматура для трубопровода делится на множество видов и типов. Такая многогранная классификация обязана широкому спектру материалов корпуса, способам соединения, форме и пр. Также здесь большую роль играют условия эксплуатации, для которых предназначена деталь.

Важно при выборе устройства обращать внимание на тип трубопровода, параметры самой детали. Они должны между собой соответствовать. Следует помнить, что важнейшее условие функционирования этой детали – герметичность. А для этого необходима ровная поверхность (если вмонтировать устройство в трубу с дефектами, герметичность будет нарушена).

Каждое устройство имеет свою специфику и характеризуется определёнными особенностями. Для монтажа/демонтажа и ремонта таких устройств необходимо обладать определёнными знаниями, умениями и наработанными навыками. Поэтому такие ремонтные работы не рекомендуется делать самостоятельно.
