Конструкция, виды и порядок подключения поплавка к насосу

Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. В подобной ситуации установка выполняется с применением специальной штанги. Стоит заметить, что способность обеспечить надежную защиту для насосных систем при сухоходном режиме работы является не единственным положительным качествам таких устройств.

Схема Подключения Поплавка

Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. В подобной ситуации установка выполняется с применением специальной штанги.
Стоит заметить, что способность обеспечить надежную защиту для насосных систем при сухоходном режиме работы является не единственным положительным качествам таких устройств. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить. Датчик уровня воды в емкости (баке) // Автоматическое заполнение емкости // Вдобавок к этому экономится немалое количество электроэнергии, поскольку поплавковый выключатель позволяет задействовать насос лишь в случае необходимости. Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд. Из-за отсутствия на пластиковых корпусах пор на них появляются загрязнения. Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах. Этот вид датчиков наиболее эффективен при работе с сыпучими веществами. Уровень напряжения, как правило, составляет В. Снасть на летнюю удочку. Скользящие поплавок и груз. My fishing.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Возможные схемы подключения обмоток электродвигателей

Асинхронные электродвигатели имеют три обмотки, каждая из которых имеет начало и конец и соответствует своей фазе. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – её конец, то есть обмотка U имеет два вывода: U1 и U2, обмотка V – V1 и V2, а обмотка W – W1 и W2.

Однако до сих пор ещё в эксплуатации находятся старые асинхронные двигатели, сделанные во времена СССР и имеющие старую советскую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, а концы — C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая — C2 и C5, а третья — C3 и C6.

Обмотки трёхфазных электродвигателей можно подключать по двум различным схемам: звездой (Y) или треугольником (Δ).

Подключение электродвигателя по схеме звезда

Название схемы подключения обусловлено тем, что при соединении обмоток по данной схеме (см. рисунок справа), визуально это напоминает трёхлучевую звезду.

Как видно из схемы подключения электродвигателя, все три обмотки своим одним концом соединены вместе. При таком подключении (сеть 220/380 В), к каждой обмотке отдельно подходит напряжение 220 В, а к двум обмоткам, соединённым последовательно, – напряжение 380 В.

Основным преимуществом подключения электродвигателя по схеме звезда являются небольшие пусковые токи, так как напряжение питания 380 В (межфазное) потребляют сразу 2 обмотки, в отличие от схемы «треугольник». Но при таком подключении мощность питаемого электродвигателя ограничена (главным образом из экономических соображений): обычно по звезде включают относительно слабые электродвигатели.

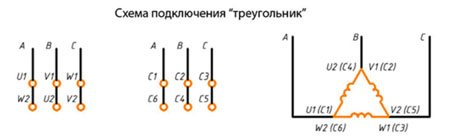

Подключение электродвигателя по схеме треугольник

Название этой схемы также идёт от графического изображения (см. правый рисунок):

Как видно из схемы подключения электродвигателя – «треугольник», обмотки подключаются последовательно друг к другу: конец первой обмотки соединяется с началом второй и так далее.

То есть к каждой обмотке будет приложено напряжение 380 В (при использовании сети 220/380 В). В этом случае по обмоткам течёт больший ток, по треугольнику обычно включают двигатели большей мощности, чем при соединении по звезде (от 7,5 кВт и выше).

Подключение электродвигателя к трёхфазной сети на 380 В

Последовательность действий такова:

1.

Для начала выясняем, на какое напряжение рассчитана наша сеть.
2.
Далее смотрим на табличку, которая есть на электродвигателе, она может выглядеть так (звезда Y /треугольник Δ):

3.

После идентификации параметров сети и параметров электрического подключения электродвигателя (звезда Y /треугольник Δ), переходим к физическому электрическому подключению электродвигателя.
4.
Чтобы включить трёхфазный электродвигатель, нужно одновременно подать напряжение на все 3 фазы. Достаточно частая причина выхода из строя электродвигателя – работа на двух фазах. Это может произойти из-за неисправного пускателя, или при перекосе фаз (когда напряжение в одной из фаз сильно меньше, чем в двух других). Есть 2 способа подключения электродвигателя: — использование автоматического выключателя или автомата защиты электродвигателя

Эти устройства при включении подают напряжение сразу на все 3 фазы.

Мы рекомендуем ставить именно автомат защиты электродвигателя серии MS, так как его можно настроить в точности на рабочий ток электродвигателя, и он будет чутко отслеживать его повышение в случае перегрузки. Это устройство в момент пуска даёт возможность некоторое время работать на повышенном (пусковом) токе, не отключая двигатель. Обычный же автомат защиты требуется ставить с превышением номинального тока электродвигателя, с учётом пускового тока (в 2-3 раза выше номинала). Такой автомат может отключить двигатель только в случае КЗ или его заклинивания, что часто не обеспечивает нужной защиты.

Конструктивные особенности

Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.

Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.

• Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
• Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.



• Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
• Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
• Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.



Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.

Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.

Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.

Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.

Конструкция поплавков

Оборудование имеет вид плавающей пластиковой коробки. Во внутренней ее части расположен металлический шар и электрический переключатель. Стальной шарик при изменении местоположения устройства замыкает либо размыкает соединения тумблера, от которого проходит кабель с 3 шнурами (как правило, они бывают черного, коричневого или синего цвета).

Цепь замкнута между синим и черным проводом, когда поплавковый выключатель для электронасосов находится в нижней позиции. Если прибор размещается в верхнем положении, тогда замыкаются контакты между коричневым и черным шнуром.

Требуется учитывать немаловажный фактор: подводящий кабель обязательно должен быть влагоустойчивым, а сама пластмассовая коробка – герметичной. Проводной выход герметизируется механическим уплотнителем и снабжен хорошим механизмом для устранения в проводе автоматических повреждений. Отдельная полость кабельного ввода наполнена полимерной смолой, исключающей попадание внутрь влаги.

Принцип работы поплавка для насосов

Такие приспособления, как поплавковые выключатели могут предусматривать различные схемы их использования, причем это оказывает влияние и на их принцип работы.

Система водоснабжения, наполнение и опорожнение емкости бака резервуара

При такой схеме работы в момент всплытия поплавок обесточивает насос, который подает воду в резервуар. Сигнал на включение поступит лишь в момент достижения им дна. Такая ситуация возникает лишь при пустой емкости.
Поплавок подает сигнал на включение автоматической станции водоснабжения в момент его нахождения на поверхности. Отключение же станции может произойти лишь при погружении поплавка на дно при пустой емкости.

Со стороны поплавка поступил сигнал о закрытии клапана или задвижки с сервоприводом в момент его поднятия на поверхность. Открытие же клапана или задвижки случится лишь момент его погружения на дно при пустой емкости.

Работа поплавка может заключаться лишь в оповещении диспетчерского пункта или оператора в момент его поднятия на поверхность, что будет соответствовать наполнению емкости. Информация же о недостатке воды поступит в тот момент, когда поплавок достигнет дна.

Система канализации

Включение поплавком фекального насосного оборудования произойдет лишь в момент поднятия основного регулирующего устройства вверх. Включение насосной установки происходит при погружении регулирующего устройства на дно.

Один поплавок может одновременно обслуживать два насосных агрегата: первый аппарат может подавать в емкость воду при условии, что поплавок находится в нижней позиции. В этот момент другой насос бездействует. Когда поплавок располагается в верхнем положении, включается второй насос, задача которого заключается в выкачивании воды из резервуара. В это время насос, который подает в резервуар воду, находится в неактивном состоянии. Несмотря на свою простоту, приведенная схема применения поплавкового выключателя не является достаточно эффективной, поскольку это не исключает трудностей с регулярной доставкой воды в те моменты, когда происходит наполнение емкости.

Устройство герконового переключателя

Основной исполнительный элемент герконового датчика — герконовый выключатель. Устройство представляет собой маленький стеклянный баллон, наполненный инертным газом или с откачанным воздухом. Газ или вакуум препятствуют образованию искр и окислению контактной группы. Внутри колбы находятся замкнутые контакты из ферромагнитного сплава прямоугольного сечения (пермаллоевая проволока) с золотым или серебряным напылением. При попадании в магнитный поток контакты герконового переключателя намагничиваются и отталкиваются друг от друга — происходит размыкание цепи, по которой течет электрический ток.

Рис. 6 Поплавковые вертикальные датчики уровня воды

Аналогичная схема управления насосом, помещенная в шкаф управления, может быть использована при отслеживании уровня в емкости с жидкостью, если герконы поменять местами, то есть SV2 будет находиться вверху и отключать насос, а SV1 в глубине бака с водой его включать.

Датчики уровня могут быть использованы в быту для автоматизации процесса при заполнении больших емкостей водой при помощи водяных электронасосов. Наиболее просты в установке и эксплуатации герконовые виды, выпускаемые промышленностью в виде вертикальных поплавков на штангах и горизонтальных конструкций.

Эксплуатация, ремонт, обслуживание

Соблюдение правил эксплуатации поплавков обеспечит их длительную эксплуатацию. Когда поплавок включен в систему водоснабжения и водоотведения, не стоит тратить время на его Т. О. Если устройство контролирует работу канализационных или фекальных ям, рекомендуется хотя бы раз в месяц струей воды, которая подается под давлением, очищать поплавок и насос от загрязнений. Это предотвратит залипание поплавка или его прилипание к напорной трубе или насосу. Сломанный поплавковый выключатель заменяется, а замену проводят специалисты из сервисных центров.
Когда необходимо обеспечить подачу питьевой воды или вывести загрязненные стоки, вместе с насосами используются специальные приспособления, в частности, поплавочный выключатель. Поскольку устройство предотвращает переход в режим «сухого хода», срок службы насоса увеличивается. Еще экономится немало электроэнергии, ведь, благодаря поплавковому выключателю, насос задействуется лишь при необходимости.

Достоинства прибора

Среди преимуществ поплавкового выключателя в первую очередь выделить следует то, что это устройство может служить обычным датчиком для определения в резервуаре уровня воды. Эту задачу он выполняет вне зависимости от целей использования емкости и ее объема. Это устройство сделает более удобной эксплуатацию насоса, упростит контроль функций бытовых и промышленных систем водоснабжения. Иногда при помощи его успешно отводится жидкость.

Выключатель может быть элементом в составе оборудования при сооружении канализационных коммуникаций. Простота и эффективность обеспечили ему широкое распространение в разнообразных системах, где надо контролировать уровень воды. Способность обеспечивать защиту насосных систем в режиме сухого хода — это не единственный плюс устройств. С их помощью можно предотвратить ситуации, когда в емкостях переливается вода.

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т

Предназначены для простых задач контроля предельного уровня жидкостей. Эффективны в случаях когда измерение уровня другими датчиками (кондуктометрическими, ультразвуковыми, датчиками давления, ротационными и вибрационными датчиками) невозможно технически или неоправданно дорого в силу их высокой стоимости.

Поплавковые датчики уровня (сигнализаторы уровня) ПДУ-Т могут работать как совместно с приборами ОВЕН САУ-М6, САУ-М7.Е, САУ-МП, САУ-У, так и самостоятельно, управляя исполнительными механизмами, через промежуточное реле или контактор.

Наличие в серии ПДУ-Т нескольких вариантов конструктивного исполнения и материалов позволит выбрать датчик уровня, который наиболее оптимально подойдет под Вашу задачу по способу монтажа, материалу погружной части, коммутационной функции выхода и т.д.

Способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Принцип действия и способы установки поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх:

В поплавок датчиков вмонтирован постоянный магнит, а в штоке датчика, по которому перемещается поплавок, встроен геркон.

Когда поплавок погружается в жидкость он начинает перемещаться по штоку, вызывая срабатывание геркона и датчик таким образом сигнализирует от достижении жидкостью предельного уровня. В зависимости от конструктива датчики ПДУ-Т устанавливаются в емкость горизонтально или вертикально (см. рис. 1).

Рис.1. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т1хх, ПДУ-Т3хх, ПДУ-Т5хх

ПДУ-Т601-х:

В состав поплавковых датчиков ПДУ-Т601-х входят: поплавок с контактной группой (NO+NC) и шариком внутри, кабель определенной длины, зависящей от модификации датчика и груз, который одевается на кабель. Кабель через герметичный ввод соединен с поплавком. Груз расположенный на кабеле предназначен для установки точки переключения состояния контактов (установки верхнего уровня).

Датчик подвешивается за провод так, чтобы поплавок находился на высоте желаемого нижнего уровня жидкости в емкости. В таком положении шарик, расположенный в корпусе датчика нажимает на контакты, замыкая один контакт и размыкая другой относительно общего провода. Груз, расположенный на кабеле датчика, опускается на высоту желаемого верхнего уровня. При заполнении емкости жидкость поднимает поплавок вверх и при пересечении поплавком уровня, на котором расположен груз, шарик перекатывается и переключает контакты в противоположное состояние (см. рис.2).

Рис.2. Пример монтажа поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т601-х

Таблица выбора поплавковых датчиков уровня (сигнализаторов уровня) ПДУ-Т:

Правила выбора

При покупке датчика уровня жидкости в резервуаре нужно учитывать несколько факторов, при их соблюдении устройство будет работать правильно и безотказно. В первую очередь нужно определить тип жидкой среды и ее плотность, уровень опасности для человека. Значение имеют материал изготовления емкости, ее объем — от этих параметров зависит принцип действия выбранного датчика.

Следующий момент, на который нужно обратить внимание — предназначение устройства, будет оно использоваться для контроля минимального и максимального уровня жидкости или же для постоянного отслеживания заполняемости резервуара. При выборе промышленных датчиков количество критериев может быть расширено, для бытовых сигнализаторов и уровнемеров достаточно учитывать объем резервуара и тип устройства

В домашних условиях используются приспособления, изготовленные своими руками — работают они ничуть не хуже заводских моделей

При выборе промышленных датчиков количество критериев может быть расширено, для бытовых сигнализаторов и уровнемеров достаточно учитывать объем резервуара и тип устройства. В домашних условиях используются приспособления, изготовленные своими руками — работают они ничуть не хуже заводских моделей.
