Переделка аккумуляторного шуруповёрта в сетевой своими руками

Ценность шуруповерта как домашнего или строительного инструмента, чаще всего, заключается в его портативности. Однако в силу тех или иных обстоятельств от портативности иногда приходится отказываться в пользу функциональности. Речь идет о переделке аккумуляторного шуруповерта в инструмент с питанием от сети. Этот процесс имеет ряд тонкостей, которые желательно соблюдать.

Устройство шуруповерта

Этот механизм состоит из следующих частей:

1. Электродвигатель постоянного тока. Имеет форму цилиндра, в корпусе вместо обмотки возбуждения находятся постоянные магниты. Это упрощает конструкцию и обеспечивает достаточный крутящий момент при низких оборотах. На вал электромотора надета ведущая (солнечная) шестерёнка планетарного редуктора;
2. Реверсивный регулятор числа оборотов. Схема регулировки собрана на ШИМ-контроллере и полевовом транзисторе. Реверс осуществляется переключением полярности подключения питания к щёткам двигателя;
3. Планетарный редуктор. Выполнен в отдельном корпусе. Своё название получил из-за сходства с Солнечной системой. Состоит из кольцевой шестерни, центральной (солнечной) шестерёнки, сателлитов и водила. Кольцевая шестерёнка передаёт усилие через подпружиненные шарики регулятора нагрузки. Есть модели с двухскоростными редукторами. Повышенная скорость включается при использовании устройства в качестве дрели;
4. Механизм ограничения усилия вращения. Служит для ограничения усилия при закручивании шурупов. Передаёт вращающий момент через шарики, прижимаемые регулируемой пружиной;
5. Съёмный аккумулятор. Состоит из отдельных элементов в одном корпусе. Напряжение в разных моделях составляет от 9 до 18 вольт.

Способы восстановления работоспособности шуруповерта

В случае выхода аккумуляторов из рабочего состояния необходимо искать пути решения проблемы. Возможные пути следующие:

• приобрести новые аккумуляторные блоки. Часто цена на подобные изделия не намного меньше, чем та, которую придется заплатить за покупку нового инструмента. Поэтому покупают для дорогого профессионального шуруповерта;
• купить сами аккумуляторы. Разобрать аккумуляторный блок и спаять его заново. Вариант немного дешевле предыдущего, но помогает восстановить работоспособность;
• переделка аккумуляторного шуруповерта на сетевой. Обычно затраты невысоки. Проблема в покупке новых накопителей электричества отпадает навсегда.

Как правильно выполнить монтаж – нужен ли противовес?

От надежности монтажа электрической части зависит надежность в работе и безопасность. В качестве сетевого и низковольтного используется мягкий многожильный кабель. Если устройство внешнее, к его выводам следует подсоединить концы кабеля. Медную проводку и латунные контакты обрабатываем паяльной кислотой, после чего они легко спаиваются. На практике часто используются специальные зажимы – «крокодилы». В самом шуруповерте без пайки не обойтись, «крокодилы» держат не настолько сильно, чтобы контакты во время работы не разъединялись.

Идеальный вариант — использование корпуса старого аккумулятора. Его разбирают и удаляют всю внутреннюю часть. При этом выделяются вредные вещества, следует позаботиться о защите дыхательных путей и кожи. Корпус промывают содовым раствором, проточной водой и высушивают. С внутренней стороны контактов припаиваем концы кабеля с соблюдением полярности. Чтобы не гадать, временно подсоединяем кабель, включаем шуруповерт и смотрим, в какую сторону вращается шпиндель, помечаем провода. В нижней части корпуса делаем отверстие, пропускаем провода. Внутри корпуса шнур следует надежно зафиксировать, намотав на него изоляционную ленту. Такое утолщение не даст проводке натягиваться и обрываться. Затем концы припаиваем к контактам.

Внутрь корпуса помещаем противовес. Лучшим материалом будет прессованная резина. Она обладает необходимыми характеристиками: высокой плотностью, изоляционными свойствами. Чтобы резина не болталась внутри, ее вырезаем с небольшим напуском. Чтобы поместить противовес в корпус, материал немного изгибаем и помещаем так, что он не будет колебаться и послужит дополнительной изоляцией. Возможно, кому-то противовес покажется лишним, но это не так. Конструкция шуруповерта предусматривает, что центр тяжести находится в рукоятке. Это нагружает руку, но разгружает кисть. Когда из корпуса удаляют аккумуляторы, центр тяжести смещается, увеличивается нагрузка на кисть. Работать становится неудобно и тяжело. Самодельный противовес восстанавливает центр тяжести, близкий к заводскому.

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт и когда возникает такая необходимость?

Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки.

Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

• используя зарядку от ноутбука;
• используя блок питания от ПК;
• используя автомобильный аккумулятор;
• используя блок питания от галогеновых ламп;
• используя китайскую плату блока питания на 24V.

Преимущества и недостатки переделки

Переделывание шуруповерта в сетевую модель имеет ряд достоинств. Среди основных преимуществ можно выделить следующее:

• не придется периодически подзаряжать устройство;
• не будет ухудшаться мощность инструмента из-за слабой батареи;
• не понадобится менять аккумуляторы.

Однако есть у такого переделывания и свои недостатки. Главный минус заключается в том, что таким инструментом труднее пользоваться в труднодоступных местах. Придется покупать специальный удлинитель.

Основа для переделки

Цена готовых блоков питания в интернет-магазинах или обычных отделах техники очень высока. Смысла покупать их за такую сумму нет, но у этой проблемы есть более выгодное решение.

Важно! Пригодится блок питания от компьютера – такие изделия очень мощные и есть практически у всех. Зачастую они валяются без дела.

Покупка устройства тоже не разорит кошелек, ведь бывшую в употреблении вещь на 300-500 Вт можно купить очень дешево. Важно, чтобы блок был рабочим, а его внешний вид не имеет значения.

В чем плюсы переделки

Аккумуляторный шуруповерт по мощности достойно конкурирует с сетевыми аналогами, но только пока зарядка его батарей находится на достаточном уровне. Когда аккумулятор садится — ему необходима подзарядка от сети. Этот фактор является первым недостатком данного электроинструмента.

Вторым минусом считается ограниченное число циклов перезарядки. При этом чем дешевле аккумуляторный блок (АКБ), тем быстрее исчерпывается его эксплуатационный ресурс. Приобретение нового аккумулятора по цене практически сопоставимо с покупкой целого электроинструмента. Также не имеет смысла покупать новую батарею взамен старой, если сам шуруповерт аккумуляторного типа устарел и применяется достаточно редко. Практичнее будет приспособить электроинструмент под питание от сети 220 V.

Внесение изменений даст возможность дальнейшей эксплуатации данного инструмента при минимальном уровне финансовых вложений. Созданная переделка будет обладать всеми преимуществами сетевых устройств:

• отпадет необходимость выполнения периодической зарядки;
• не будет падать мощность электроинструмента (крутящий момент) во время работы;
• не нужно переживать о правильном хранении оборудования при длительных нерабочих периодах: достаточно положить его в кейс в сухом месте.

Эти достоинства, а также маленькие расходы, компенсируют связанные с наличием шнура неудобства.

Чтобы из аккумуляторного шуруповерта сделать сетевой, нужен блок питания (БП), который можно разместить двумя способами: в виде внешнего питающего блока либо вмонтировать внутрь старого аккумуляторного корпуса.

Следует учитывать, что шнур от внешнего блока питания к электроинструменту должен быть, согласно закону Ома, большего сечения, чем непосредственно от сети 220в.

Для практической реализации любого варианта понадобится следующий набор инструментов и материалов:

• отвертки с разными наконечниками;
• отвертки с разными наконечниками;
• плоскогубцы;
• кусачки;
• паяльник с набором для пайки;
• изоляционная лента;
• проводки на перемычки, взятые, например, с многожильного кабеля;
• мультиметр;
• нож.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Важно! Ток, который требуется шуруповерту для работы, зависит от нагрузки. На холостом ходу ток минимален и значительно увеличивается при пуске или при затягивании шурупа.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

• светодиодный драйвер;
• электронный трансформатор для питания галогенных ламп низкого напряжения;
• зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Не рекомендуется рассматривать варианты использования родного комплектного зарядного устройства или блоков питания для ноутбуков. Такие БП не в состоянии выдать ток, требуемый для нормальной работы инструмента.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром.

Меры предосторожности

Есть несколько мер предосторожности, с которыми надо ознакомиться перед применением аккумуляторного электроинструмента:

• хранить устройство можно при температуре не ниже 0 градусов;
• нельзя допускать, чтобы на батарею попадала жидкость;
• заряжать АКБ можно только при температуре 10-50 градусов тепла;
• нельзя заряжать поврежденный АКБ.

Довольно часто владельцы аккумуляторных шуруповертов сталкиваются с ситуациями, когда перестает работать батарея. В таких случаях придется подключать устройство к сети. Однако перед этим необходимо узнать, как перевести шуруповерт на питание от сети 220В и что для этого надо сделать.

Переделка шуруповерта на питание от сети 220В

При выходе из строя аккумуляторной батареи и невозможности её ремонта единственный выход – переделка аккумуляторного шуруповерта в сетевой.

Источники питания 24 и 12 Вольт. При этом мощность блока питания должна превышать мощность двигателя с учётом возможных перегрузок в момент завершения закручивания. В паспорте устройства она не указана, но этот параметр написан на корпусе электромотора, или его можно вычислить, подключив аппарат к источнику постоянного напряжения через амперметр. Для двигателя мощностью 70Вт достаточно блока питания 120Вт.

Важно! Мощность зарядного устройства недостаточна для его работы. При переделке аккумуляторного шуруповёрта в сетевой, на 220 вольт, необходимо использовать другой блок питания.

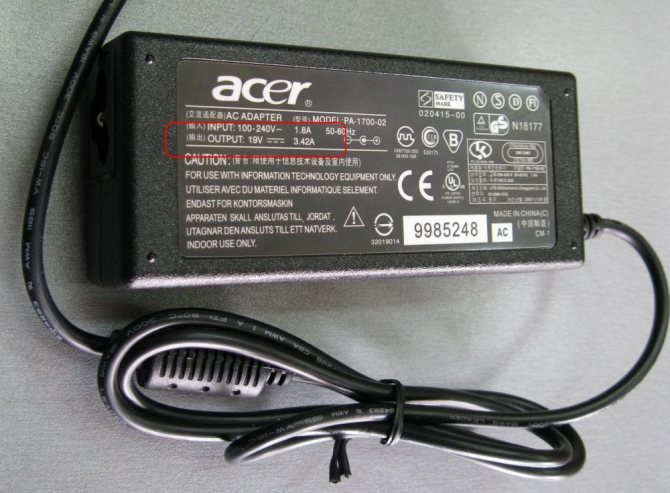

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

1. Взять зарядку от ноутбука.
2. Отрезать разъём и зачистить провода от изоляции.
3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика. Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Компьютерный блок типа «АТ» запитает шуруповёртВ этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:

Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

1. Обрезать ненужные провода, оставив жёлтый и чёрный.
2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.

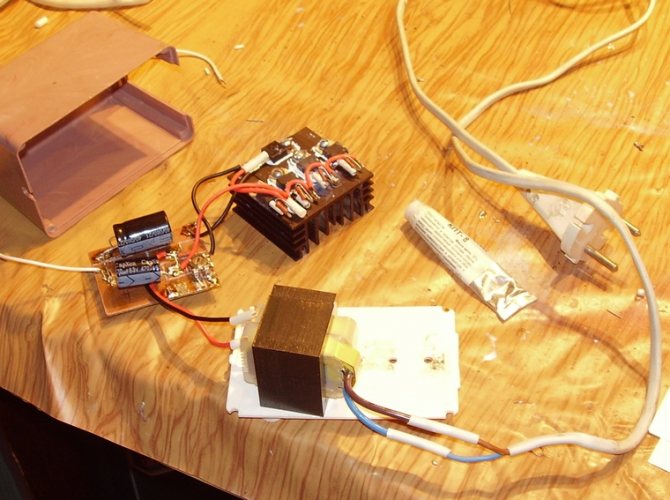

Самодельный блок питания

Самодельный блок питания шуруповерта, подключаемый к сети 220 вольт, будет состоять из элемента питания на входе диодного моста, выпрямителя и конденсаторного фильтра.

Потребуется трансформатор, мощность которого — от 160 Вт и больше. Напряжение на второй обмотке должно быть от 20 до 24 В, сила тока — больше 15 А. Диодный мост состоит из диодов, соответствующих силе тока на вторичной обмотке. На выходе выпрямителя следует смонтировать конденсатор, его емкость будет от 2000 мкФ, напряжение — от 25 В и больше. Все вышеуказанное крепится на гетинаксовую плату, ее следует закрепить в корпусе старого аккумулятора, из которого вынуты все ненужные элементы.

Вариант такой переделки можно выбрать, когда имеется достаточный набор знаний и опыт работы с деталями. Перед тем как приступить, лучше изучить дополнительные теоретические материалы, найти нужные детали и посмотреть, как они встанут в имеющийся корпус.

Такой блок питания рационально будет поместить в корпус родной аккумуляторной батареи от шуруповерта. Нужно будет посмотреть, чтобы он не был герметичным, потому что в работе не следует допускать перегрева питающих элементов.

Какой мощности понадобится БП

Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.

Импульсный

Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.

Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.

Трансформаторный

Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.

Как разместить БП в корпусе – 3 разные возможности

Сетевой блок питания для шуруповерта можно разместить в корпусе аккумулятора или в ручке. Возможные варианты:

• любой подходящий по характеристикам и размеру БП;
• китайский БП на 24 В;
• самодельный.

На радиорынке подбирается БП с нужными параметрами. Дома его следует аккуратно извлечь из корпуса и поместить в свой шуруповерт, надежно закрепив все компоненты. Если провода короткие, удлините их, чтобы они не прикасались к металлическим частям. Трансформатор и плату разместите по отдельности. На микросхемах для лучшего охлаждения установите дополнительные радиаторы. Также не лишними будут отверстия в корпусе, чтобы циркулировал воздух, и отводилось тепло при работе.

Переделка аккумуляторного шуруповерта в сетевой

В магазине радиодеталей покупаем БП на 24 В, ток 9 А. Шуруповерты работают от 12 или 18 Вольт, поэтому стоит задача понижения напряжения до необходимого уровня. Чтобы выполнить такую работу, требуются минимальные знания радиотехники. Выходное напряжение поддерживается резистором R10 номиналом 2320 Ом. Вместо него следует установить подстроечный резистор на 10 кОм. Как сделать настройку блока питания, рассказано дальше:

• выпаять постоянный резистор;
• выставить по прибору сопротивление подстроечного резистора 2300 Ом;
• подстроечный резистор впаять на место постоянного;
• при включенном БП отрегулировать напряжение.

В основе конструкции самодельного БП будет лежать электронный трансформатор Feron или Taschibra на 60 Вт. Их можно купить в магазине электротоваров, предназначены они для галогенных ламп. Никакой переделки они не требуют. Отвод вторичной обмотки от средней точки позволил применить два диода Шоттки вместо обычных четырех. Работа БП контролируется по светодиоду HL1. На схеме видны все необходимые детали.

Трансформатор Т1 наматывается самостоятельно. Используется недефицитное ферритовое кольцо НМ2000 размером 28×16×9. Перед намоткой надфилем зачищают углы, кольцо обматывают ФУМ-лентой. Сделанный блок монтируется на алюминиевой пластине толщиной 3 мм и больше, помещенной в корпусе аккумулятора. Также она выполняет функцию общего провода.

Используя автомобильный аккумулятор

Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене. Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:

1. Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
2. На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.



3. Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.



4. Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
5. Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.

Инверторный сварочный аппарат

Запитать шуруповерт можно и через инверторный сварочный аппарат. Установка вторичной катушки трансформатора прибавит напряжения, которого станет таким образом достаточно для обеспечения работоспособности мотора шуруповерта. Сначала нужно будет замерить на выходе сварочника параметры тока и напряжения, затем сверить эти показатели с теми, которые указаны для шуруповерта.

Общая схема и ток потребления шуруповертов 12, 14 и 18В

Шуруповерты различных производителей построены на разной элементной базе, но структурная электрическая схема у всех примерно одинакова. Электроинструмент состоит из:

• съемного аккумулятора;
• платы управления;
• куркового выключателя, совмещенного с регулятором оборотов;
• переключателя диапазонов регулирования частоты (может отсутствовать);
• электрического двигателя (коллекторного или бесщеточного).

При изготовлении своими руками источника питания для шуруповерта надо обращать внимание на два параметра:

• напряжение;
• номинальный выходной ток.

С напряжением все просто – новый источник питания должен иметь выходное напряжение, равное номинальному напряжению питания электроинструмента. Понижение ведет к потере крутящего момента, повышение – к снижению ресурса. Работа платы управления при пониженном напряжении не гарантируется, при повышенном – вероятен выход ее из строя.

Необходимый рабочий ток определить сложнее. Производители электроинструмента крайне редко указывают потребляемый ток. Немногим чаще указывают мощность в ваттах. Но на шильдиках шуруповертов можно найти следующие данные:

• рабочее напряжение (в вольтах);
• частота вращения (в оборотах в минуту);
• вращаюший момент (в ньютонах на метр).

Эти данные выглядят достаточными для расчета рабочего тока.

На самом деле не все так радужно. Если задаться данными с реального шуруповерта и попытаться рассчитать номинальный ток, то получится абсурдный результат.

Сначала рассчитывается выходная мощность по формуле:

P=T*RPM/9550, где:

• P – мощность, кВт;
• T – вращающий момент, Н/м;
• RPM – частота вращения, об/мин;
• 9550 – коэффициент, объединяющий перевод из одних единиц в другие.

Для указанных данных получается:

P=42*1350/9550=5,9 кВт.

Эту развиваемую мощность надо разделить на КПД (примерно равный 0,8), в итоге потребляемая мощность равна около 7 кВт. При напряжении 20 вольт аккумуляторы должны отдавать ток 350 А!!! При емкости 2 А*ч батарея разрядится за 20 секунд (если даже теоретически АКБ обеспечит такой ток). Это и есть обещанный абсурд. Причиной этого могут быть лукавые декларации по оборотам или крутящему моменту. Возможно, наибольший крутящий момент выдается только при определенной частоте вращения, но даже если ее знать, то практического смысла будет мало. Ведь шуруповерт работает на разных частотах.

Поэтому ориентироваться нужно на следующие цифры, полученные экспериментальным путем:

• холостой ход – 1..2 ампера;
• средняя нагрузка – 4..6 А;
• максимальная нагрузка – 8..11 А;
• броски тока при полном торможении – до 30 А.

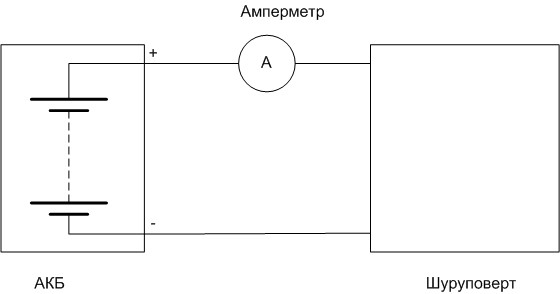

Уточнить эти цифры для конкретного шуруповерта можно, замерив реальный потребляемый ток на разных режимах, собрав для этого несложную схему и погоняв электроинструмент на различных нагрузках.

А можно не уточнять, а ориентироваться на цифры, указанные выше. Блок питания понадобится на наибольший ток 10 А (но никак не меньше 5..6), желательно с защитой от сверхтока.

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

Замена старых элементов

Внимание! Заменяя батареи, обращайте внимание на правильную полярность подключения элементов.

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Внимание! Заряжать переделанный аккумулятор следует только специально подобранным зарядным устройством.

Типы аккумуляторных элементов

В этих устройствах применяют элементы разных типов и напряжений, каждый из которых имеет свои достоинства и недостатки.

Самые распространённые – никель-кадмиевые (Ni – Cd) напряжением 1,2В.

Достоинства:

• низкая цена;
• хранятся в разряженном состоянии.

Недостатки:

• обладают эффектом памяти;
• высокий саморазряд;
• маленькая ёмкость;
• малое количество циклов заряд/разряд.

Более прогрессивные никель-металл-гидридные (Ni-MH) напряжением 1,2В.

Достоинства:

• меньшие эффект памяти и саморазряд;
• большие ёмкость и число циклов заряд/разряд.

Недостатки:

• более высокая цена;
• плохо переносят низкие температуры и хранение в разряженном состоянии.

Самые прогрессивные литий-ионные (Li-Ion) напряжением 3,6В.

Достоинства:

• отсутствие эффекта памяти;
• очень низкий ток саморазряда;
• высокая удельная ёмкость, позволяющая уменьшить вес и габариты прибора;
• многократно превышающее другие типы аккумуляторов число циклов заряд/разряд.

Недостатки:

• высокая цена;
• потеря ёмкости через три года после изготовления.

Как подключить к зарядной станции

Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

Этапы процедуры

1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

Профилактика неисправностей

Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.

Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.

Другие способы подачи питания

Блок внутри

Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта — установка блока питания в опустошенный корпус узла питания инструмента.

Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века — они имеют большие объемы при малом КПД.

Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

• Провода можно удлинять для удобства.
• Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
• Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

Своими силами

Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

Компьютерный модуль тоже подойдет

Еще одно решение проблемы запитки шуруповерта — монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

Общие рекомендации

Все перечисленные способы включают один объединяющий их этап — разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

При монтаже соблюдают направление напряжения — оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

Зарядное устройство MAKITA 193864-0, 7.2V-14,4V Ni-Cd, Ni-Mh зеленый Цена: 1750 P

Зарядное устройство для инструмента BOSCH 7.2V-24V Ni-Cd, Ni-Mhчерный Цена: 3570 P

Зарядное устройство для инструмента DEWALT 7.2V-18V Ni-Cd, Ni-Mh черный Цена: 3570 P

Отсутствие или полная поломка ЗУ шуруповерта стопорит все запланированные работы. Но, применив смекалку, некоторые доступные инструменты, возникший вопрос о т …

Шуруповерт с автономным источником питания, однозначно является одним из лучших изобретений человечества, и он существенно облегчает жизнь практически всей му…

Несколько советов по выбору

на падающую нагрузочную характеристику

Лучше свой выбор остановить на импульсном блоке питания, поскольку он компактнее и легче, нежели трансформаторный. А вот китайские модели нередко маркируются сильно завышенными характеристиками. Можно использовать советские блоки питания. Однако у них слишком низкий КПД и внушительные размеры.

Искать это устройство рекомендуется на радиолюбительских и блошиных рынках. При его покупке сразу обговорите с продавцом возможность возврата. Дома обязательно проверьте работу блока питания. Для этого подключите его к инструменту, и попробуйте закрутить несколько шурупов.

Способ переделки шуруповерта

После покупки и проверки блока питания, его придется разобрать. Хорошо, если корпус закреплен шурупами, а не склеен. В последнем случае понадобится молоток, которым простукивают по всему периметру шва. Сложностей возникнуть не должно. Если все же появятся проблемы, то возьмите нож, и установите его острием вниз, постучите аккуратно по рукоятке. Корпус начнет наверняка расходиться.

Далее, паяльником от вилки отделяются выводы и шнур. В том месте, где была аккумуляторная батарея, необходимо разместить содержимое корпуса. Потом через отверстие в нем выводится шнур для работы от сети и припаивается к блоку питания. Выход его присоединяется к клеммам, соблюдая при этом полярность. Останется только собрать корпус и подключить блок питания к шуруповерту для тестирования.

Кстати, если корпус аккумулятора не совпадает по габаритам с блоком питания, тогда придется встроить в рукоятку прибора подходящее гнездо.

Чтобы напряжение во время работы инструмента не пошло на батарею, следует подключить блок параллельно питающим выводам и поставить в разрыве плюсового провода диод необходимой мощности. Устанавливать его надо минусом в сторону мотора.

Применение автомобильного аккумулятора

Он может стать отличной альтернативой для подключения шуруповерта, особенно когда работы выполняются вдали от электрической сети. Для этого достаточно отключить от инструмента зажимы и подсоединить их аккумулятору. Конечно, использовать его в таком режиме долгое время не стоит.

Создание трансформаторной катушки

Правда, придется сделать отдельный блок питания или использовать готовый трансформатор, который оснащается выпрямителем. Подойдет любой, главное, чтобы его характеристики совпадали с параметрами инструмента.

Неопытному человеку будет тяжело сделать своими руками трансформаторные катушки. Вдобавок можно легко ошибиться в количестве витков и выборе диаметра проволоки, поэтому не стоит этого делать. Существует много ненужной современной техники, в конструкции которой уже есть необходимый трансформатор. Надо лишь выбрать подходящий и создать для него выпрямитель.

Для пайки выпрямительного мостика используют полупроводниковые диоды

Важно, чтобы их параметры совпадали с устройством

Другой метод переделки шуруповерта

Что делать, если нужно проводить ремонтные и строительные работы на крыше или улице? В данной ситуации следует заменить аккумулятор на более мощный. Подойдут батареи от любой старой техники. Например, можно использовать у отжившего свой срок ноутбука литиевую батарею на 2200 ампер.

Первым делом разбирается корпус прибора, чтобы извлечь старый аккумулятор. Проводку от новой батареи соединяют со старой, соблюдая полярность. Делается это при помощи паяльника. После чего инструмент необходимо включить, чтобы проверить работу. Разъем для зарядки выводится через отверстие в корпусе и монтируется штекер. Шуруповерт можно заряжать как ноутбук.

Сама аккумуляторная батарея крепится термоклеем. Затем собирается корпус устройства.

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.

Можно ли аккумуляторный шуруповерт переделать в сетевой

Аккумуляторный шуруповерт — довольно удобный инструмент, но иногда достоинства таких моделей превращаются в недостатки. При окончательной разрядке батареи необходимо покупать новый элемент питания. Стоить он может очень дорого, а в некоторых случаях найти подходящий аккумулятор просто невозможно, например, если модель давно сняли с производства.

Переделать шуруповёрт на работу от сети вполне реально. Это потребует определенных усилий, но зато в усовершенствованном приборе уже не понадобится заново переустанавливать элементы питания.
