Ремонт радиатора охлаждения двигателя автомобиля своими руками + видео как запаять радиатор самому

Ремонт радиатора в автомобиле зачастую приходится делать в тех случаях, когда в системе охлаждения двигателя возникают проблемы. Как всем известно, радиатор является важнейшей деталью в системе охлаждения автомобиля. Именно в нём антифриз расстается с избыточным теплом, создавая двигателю оптимальный температурный режим работы.

Одним из главных симптомов неисправного радиатора охлаждения автомобиля становится перегрев двигателя. Откладывать решение этой проблемы нельзя, так как при перегреве повышается износ деталей мотора и в дальнейшем существует большая вероятность выхода силового агрегата из строя, что потребует значительных денежных вливаний на его ремонт.

Внизу страницы смотрите видео о том, как самостоятельно запаять радиатор охлаждения в домашних условиях.

Ниже мы опишем основные способы ремонта радиаторов охлаждения автомобилей своими руками, и что нужно делать, если вдруг потек радиатор.

Причины повреждения

Существует не так уж много причин, которые вызывают проблемы с радиаторами. Все их можно разделить на два типа. Это механические причины и естественный износ, которые способствуют различным повреждениям, нарушающим целостность и герметичность устройства. Даже маленький камень, который случайно вылетел из-под колес, может вызвать пробой и течь радиатора.

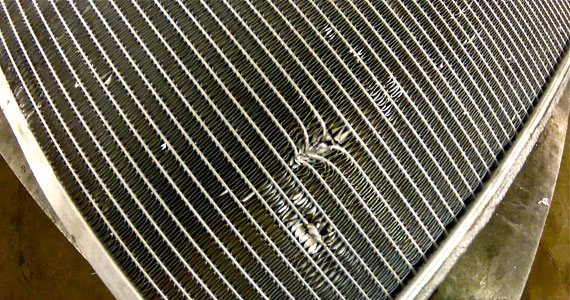

Но иногда автомеханики сталкиваются с иным фактором — это лобовые столкновения с другими автомобилями. Даже незначительного удара в бампер хватает, чтобы вызвать пробой. Кроме того, к механическим причинам можно отнести различные ремонтные работы, которые делаются начинающими автолюбителями. Это часто приводит к повреждениям важных деталей и узлов устройства.

Коррозионные процессы, а также естественный износ – это вторая группа причин, которые вызывают течь радиатора. Необходимо помнить, что даже незначительные царапины или сколы могут очень быстро превратиться в очаг активной коррозии. Если вовремя не обратить на эту проблему внимания, тогда в результате разрушительного процесса появится отверстие, через которое охлаждающая жидкость будет вытекать из системы. Незначительные трещины довольно сложно обнаружить. Но если серьезно взяться за дело, то зачастую все подобные повреждения все-таки можно найти.

Это две группы типовых причин, которые могут спровоцировать разгерметизацию и повреждение теплообменника и впоследствии утечку ОЖ. Кроме этого, есть еще и некоторые неприятности в процессе эксплуатации, которые могут вызывать неправильную циркуляцию антифриза в системе.

Как заклеить пластиковые части радиатора автомобиля

Рассмотрим более подробно клеевой способ ремонта поврежденного радиатора на примере применения двухкомпонентного промышленного клея Hosch.

Чтобы заклеить бачок радиатора, следует подготовить следующие материалы и инструменты:

порошковый сварочный гранулят и жидкий компонент клея-сварки;
наждачная бумага;
ацетон для обезжиривания поверхностей;
перчатки;
ватные палочки.

Этапы выполнения работы:

Подготовка . Обе склеиваемые поверхности следует очистить от жира и других загрязнений. Если на деталях остались следы другого клея, их необходимо полностью удалить. Для очистки в большинстве случаев подойдет обычный ацетон;
Нанесение клея . Минимальное количество клея-сварки наносят непосредственно на трещину. Для заполнения пустоты или при отсутствии фрагментов корпуса, на жидкую основу посыпают порошковый компонент клея. Если необходимо восстановить большое углубление, склеивание рекомендуется производить в несколько этапов (последовательно наносят несколько слоев с интервалом в 10 минут). После того, как щель заполнена сухим гранулятом, его необходимо равномерно пропитать жидким компонентом.
Обработка шва . Спустя 10-15 минут после завершения работы можно начинать механическую обработку шва при помощи шлифовальной машинки или мелкозернистой наждачной бумаги для придания шву эстетичного вида.

ВИДЕО ИНСТРУКЦИЯ

Инструкция — как запаять пластиковые части радиатора охлаждения авто

Для пайки (сварки) пластикового радиатора следует подготовить следующие материалы и инструменты:

Специальный строительный фен для прогрева места пайки;
Паяльник с острым наконечником и точной регулировкой температуры;
Припой для пластика — специальные сварочные прутки. Маркировка на них должна совпадать с маркировкой на корпусе радиатора. Как правило, это «PA» — полиамид (нейлон) или «РР» — полипропилен. Вместо покупных сварочных прутиков можно использовать предварительно заготовленные полоски, нарезанные из аналогичного пластикового бачка;
Ацетон.

Порядок выполнения работы:

Место ремонта обезжириваем при помощи ацетона;
Пока нагревается паяльник, место соединения прогреваем строительным феном;
Соединяем шов и постепенно проводим по нему разогретым паяльником, формируя канавку, равную по ширине толщине сварочного прутика;
Прикладываем сварочный пруток и, прогревая его паяльником, укладываем в канавку шва;
Проверяем радиатор на герметичность, после чего устанавливаем на автомобиль.

Температура сварки (нагрева паяльника) выбирается в соответствии с маркой пластика. Для PP это порядка 250 градусов.

Применение клея

Для ремонта пластикового радиатора подходят только двухкомпонентные клеевые смеси. Они отлично справляются с ситуациями, когда трещина в радиаторе достаточно велика или нет возможности соединить части корпуса из-за нехватки мелких осколков. Если устраняется небольшая трещина — достаточно просто смешать компоненты клея и нанести его на трещину в два слоя.

В некоторых случаях трещина появляется в труднодоступном месте. В этом случае герметик наносится по всей длине радиатора Источник Chebo.pro

Выбор методов ремонта и клея

Восстановить целостность и герметичность радиатора охлаждения можно несколькими способами:

Пайка. Элементы корпуса современных автомобильных радиаторов, изготовленные из термоустойчивого пластика, отлично паяются при помощи обычного паяльника (ниже мы рассмотрим данный процесс более подробно).
Холодная сварка. Это самый быстрый способ соединения пластиковых деталей без нагревания. Специальная пластичная масса, в состав которой входят полимерные смолы, металлический наполнитель и химические добавки, соединяет склеиваемые поверхности, образуя термостойкий шов.

Данный процесс не требует специального оборудования, однако долговечным такой ремонт назвать нельзя.

Ввиду низкой адгезии пластика холодная сварка держится очень слабо. Данным способ позволяет лишь временно решить проблему (например, чтобы доехать до ближайшего автосервиса).

Применение клея . Если повреждение небольшое, восстановить герметичность корпуса поможет специальный клей.

Отлично себя зарекомендовали такие составы, как:

Двухкомпонентный адгезив 3M DP8005 — специализированный состав на основе акрила, предназначен для склейки трудносклеиваемых пластиков, полиэтилена, полипропилена.

Отлично подойдет, если нужно заклеить трещину радиатора. Клеевой шов, образуемый клеем DP8005 от торговой марки 3M, стоек к агрессивным растворам и высоким температурам.

Единственный недостаток данного клея — высокая цена (1300-1500 рублей за упаковку 38 граммов).

Клей-сварка для пластиков Hosch . Данный двухкомпонентный промышленный клей эффективно устраняет трещины и другие повреждения в любых пластиковых изделиях.

Клеевой шов способен выдержать воздействие высоких и низких температур, а также давление до 12 атмосфер, поэтому им без проблем можно склеить пластиковый радиатор.

Нередко место соединения получается более прочным, чем сам склеиваемый пластик. Средняя стоимость набора из двух взаимодополняющих компонентов — 1500-1700 рублей.

Основные методы устранения течи

Перед началом ремонтных работ следует определиться со способом реставрации. Чаще всего повреждения устраняют при помощи:

склеивания. Этот способ выбирают для ликвидации незначительных трещин. Для успешного решения проблемы обращают внимание на состав клея: вещество должно быть подобрано соответственно материалу, из которого состоит корпус радиатора;
холодной сварки. В состав клеящей массы входит эпоксидная смола и добавки в виде железа и иных соединений. Ремонт при помощи холодной сварки происходит качественно и быстро. Несмотря на простоту применения, за короткий срок можно ликвидировать протечку образованием надежного шва в месте трещины.

Как устранить течь в радиаторе герметиком

Герметик является специальным составом для заделывания трещин и отверстий в системе охлаждения и в частности в радиаторе.

Герметизирующие вещества бывают нескольких видов:

Порошок. Засыпаем в радиатор при возникновении течи охлаждающей жидкости. Самым простым и популярным вариантом у владельцев автомобилей отечественного производства является горчица. Некоторыми автолюбителями даже используется для этих целей табак и другие не менее экзотические вещества.

Достоинства. К достоинствам сухих средств можно отнести дешевизну и возможность устранения дефектов небольших размеров (до 1 мм).
Недостатки. Имеется и существенный недостаток, который заключается в том, что забиваются не только места протечек, но и каналы радиаторов в системе охлаждения и отопления салона.

Жидкие препараты. В основе препаратов подобного типа полимеры с добавлением мелких частиц металлов. Как правило подобные средства используются для устранения течи в блоке двигателя, но и частично в радиаторах. Принцип действия следующий: полимеры цепляются за небольшие шероховатости и острые края и обволакивают их.

Достоинства. К достоинствам данного варианта можно отнести то, что герметик постоянно находиться в охлаждающей жидкости и при его замене удаляется из системы охлаждения.
Недостаток. Полимерным препаратом можно заделывать только небольшие отверстия (не более 1 мм);

Современные средства полимерного типа. Средства подобного типа в своем составе имеют специальные волокна. Ярким примером такого вещества можно назвать герметик для радиаторов LAVR STOP LEAK. Благодаря волокнам улучшается сцепление частиц средства между собой и краями трещин.

Достоинства. Главное достоинство данного варианта заключается в том, что за несколько минут можно заделать отверстие до 2 мм.
Недостатки. Высокая стоимость.

Герметик для радиатора авто – применение

Главная ошибка большинства автолюбителей заключается в том, что они не знают основную функцию греметика. А она проста – устранение течи охлаждающей жидкости при временном его использовании. Следовательно, использовать греметик рекомендуется только в том случаи, когда нет возможности устранить течь в стационарных условиях или в гараже.

Если для устранения причины течи все же был использован герметик, то при возможности сливаем охлаждающую жидкость, промываем систему и производим полноценный ремонт радиатора.

Действия водителя при использовании герметизирующих препаратов:

На возникновении течи из радиатора при движении может указать датчик температуры. Если автомобиль на стоянке, то лужа охлаждающей жидкости может нам сказать о том, что необходимо проверить его уровень.
В случаи, если такая проблема все же возникла, то глушим двигатель, ждем пока остынет охлаждающая жидкость и приступаем к осмотру повреждения. Если жидкость все же продолжает течь, том под этим местом устанавливаем емкость для его сбора.
Помните! Открывать крышку радиатора автомобиля на работающем или горячем двигателе нельзя, так как это может привести к серьезным ожогам.
Если у вас под рукой порошок или жидкое средство, то помещаем ее в радиатор в соответствии с инструкцией.

Далее на несколько минут заводим двигатель, глушим и через некоторое время снова проверяем наличие течи на работающем агрегате. Если место течи является небольшим, герметик был использован в соответствии с инструкцией к нему, то охлаждающая жидкость больше не должна протекать. В случаи, если дефект все же не удалось устранить, то это нам может говорить о том, что отверстие большое. В этом случаи без пайки уже не обойтись

Как правильно выбрать герметик?

Облегчить выбор поможет сводная таблица с двумя характеристиками: время закупорки отверстий разного диаметра и уровень отложений. Для оценки последнего параметра использовали массу термостата до и после применения присадки. Такое испытание герметиков проводили на кафедре “Двигателей внутреннего сгорания” Санкт-Петербургского политехнического университета.

Таблица

Из таблицы видно, что герметики справляются с микротрещинами успешно, даже большие отверстия перекрываются на протяжении 2-10 минут.

Причины ремонта автомобильных радиаторов

Радиатору охлаждения может понадобиться ремонт по разным причинам. Неисправности могут возникнуть как вследствие естественного износа, так и в виду халатности владельца автомобиля. Возможно, устранение неисправности радиатора это лишь первый шаг в комплексном ремонте двигателя.

Можно выделить две основные неисправности автомобильных радиаторов, требующих ремонта:

Течь охлаждающей жидкости;
Закоксовка внутренних полостей.

Течи радиатора опасны по следующим причинам:

Уменьшение объема охлаждающей жидкости чревато превышением допустимой температуры в двигателе.
Течь может стать источником опасности для человека. В системе охлаждение создается высокое давление, а образование течи может вызвать своеобразный горячий «гейзер». При попадании его на кожу или в глаза водитель получит серьезные ожоги.

Закупорка трубочек радиатора нарушает циркуляцию жидкости внутри него. В итоге сначала остывает нижняя часть теплообменника, а затем и полностью весь радиатор. А тем временем охлаждающая жидкость быстро нагревается, создавая опасность перегрева мотора.

Закоксовка радиатора происходит обычно из-за образования накипи. Это особенно часто встречается у автомобилистов, которые заливают обычную воду в систему охлаждения двигателя. Чтобы избежать этого, узнайте что необходимо заливать в систему охлаждения двигателя.
Иногда радиатор забивается смесью масла и антифриза. Это происходит, если моторное масло по каким-то причинам попадает в систему охлаждения. Утечка масла может быть не видна, а охлаждающая жидкость со временем превращается в «кисель», который и забивает внутренние полости теплообменника.

О том как избавиться от подобных негативных явлений и избежать последующего дорогостоящего ремонта читайте в нашей инструкции по промывке системы охлаждения двигателя.

После того, как мы определились с неисправностями, давайте рассмотрим способы ремонта радиаторов охлаждения своими руками.

Виды протечек и способы их устранения

Выделяют несколько основных видов протечек:

трещина корпуса секционного, трубчатого или панельного радиатора;
нарушение герметичности шва, соединяющего секции батареи;
протечка в месте обвязки радиатора трубопроводом;
нарушение герметичности труб.

Протечка на обвязке радиатора трубопроводом

Использование хомута и резиновой прокладки

Перед тем как заделать течь в батарее отопления. образовавшуюся на месте подключения подачи или обратки теплоносителя, необходимо заготовить некоторые инструменты, это:

алюминиевый хомут;
резиновая прокладка;
проволока;
плоскогубцы.

Устранение течи с помощью ФУМ ленты

Согласно ОКПД ремонт системы отопления в индивидуальном порядке может быть проведен с использованием специальной ФУМ ленты.

Нарушение герметичности секционного, панельного или трубчатого радиатора

В большинстве случаев поврежденный радиатор предстоит заменить.

Применение холодной сварки

Пластинчатый клей способен устранить любые виды трещин и пробоев и вернуть батарее отопления герметичность. Клей устойчив к действию влаги и высоких температур. Его использование считается одним из самых надежных способов устранения протечек в системе отопления и часто используется в качестве экстренного метода во время аварий на контуре.

Удаление трещин в блоке цилиндров и ГБЦ

Блоки и гловки блоков двигателя состоят из различных металлических сплавов. Существующие сегодня технологии зачастую позволяют восстановить поврежденные элементы. Далее мы рассмотрим способы устранения поломки и ответим на вопрос, как убрать трещины блока цилиндров и отремонтировать трещины ГБЦ. В ряде случаев ремонт трещин можно выполнить своими руками.

Одним из наиболее широко применяемых способов устранения трещин блока цилиндров и ГБЦ является заделывание дефектов силуминовых и чугунных блоков при помощи сварки.

Сварка может быть как электрической, так и «холодной». Под холодной сваркой стоит понимать заделывание трещин различными материалами на основе полимеров. Заварить первым или вторым способом можно практически все трещины, кроме трещин в области седла клапана, стенок цилиндра, а также тех поверхностей, где происходит прилегание БЦ и ГБЦ.

Промывка и пайка радиатора охлаждения двигателя

Такой ремонт радиатора применяется в том случае, если трещины серьезные. Для устранения потребуется снять элемент с авто. Перед снятием понадобится слить охлаждающую жидкость через сливные отверстия. Такие отверстия имеются в нижней части радиатора, а также могут присутствовать в блоке цилиндров ДВС. Также с радиатора для слива ОЖ нужно снять нижний патрубок. В ряде случаев перед извлечением радиатора может понадобиться также отключение и снятие вентилятора охлаждения.

Далее необходимо промыть внутренние каналы и полости на снятом элементе. Для промывки от грязи и различных отложений подойдет обычная вода, которая подается под небольшим давлением. В том случае, если имеет место закупорка, для отмывания накипи можно использовать спецсредство, которое растворяет отложения. Указанный состав заливается в радиатор после того, как закручиваются все сливные пробки и перекрываются другие отверстия. Затем следует выждать рекомендуемое время, после чего промывка сливается, радиатор тщательно промывается проточной водой.

Для удаления попавшего масла и продуктов распада антифриза можно использовать органические растворители (сольвент, бензин и т.п.). Перед очисткой удаляются плотные загрязнения в области патрубков, после чего глушатся сливные отверстия и в радиатор заливают растворитель. Далее элемент следует переворачивать, чтобы отмыть все полости. Затем нужно слить растворитель и промыть устройство обычной водой. Теперь все готово к ремонту.

Чтобы отремонтировать неисправный радиатор понадобится подготовить соответствующие инструменты. Начнем с того, что радиатор может быть латунным и алюминиевым. Что касается латунных радиаторов, различные повреждения на таких изделиях устраняются при помощи пайки.

паяльник (возможно использование электрического паяльника с мощностью не ниже 500Вт);
специальный флюс, бур;
хлористый цинк (кислота для пайки);
припой, щетка с металлической щетиной, наждачная бумага;

Далее снятый и очищенный от различных загрязнений радиатор осматривают, после чего щеткой зачищают участки в местах повреждений. Затем необходимо произвести шлифовку при помощи наждачной бумаги. Хорошо отшлифованное место имеет однородный металлический блеск. Такая шлифовка позволяет снять лишние окислы и обеспечить должное сцепление припоя с основной поверхностью. Теперь на указанную поверхность из латуни следует нанести кислоту, бур, флюс. Далее паяльник разогревается, после чего припой расплавляют горячим паяльником, распределяя материал в области повреждения.

Обратите внимание, что такой способ подойдет в том случае, если дефектный участок находится достаточно далеко от стандартных швов латунного радиатора, которые выполнены на заводе. Дело в том, что если нагретым паяльником работать возле шва, тогда сам шов может оплавиться и потечь, так как латунь имеет высокую теплопроводность. В подобной ситуации (трещина или пробой возле заводского шва) лучше использовать другие способы ремонта, которые активно применяются для радиаторов из алюминиевых сплавов.

Пайка алюминиевого радиатора охлаждения

Сразу отметим, что большая часть радиаторов на современных авто изготовлена из сплавов алюминия. По этой причине ремонт алюминиевого радиатора охлаждения при помощи сварки или пайки в домашних условиях очень сложно реализовать. С учетом вышесказанного, для ремонта оптимально использование герметика или различных видов клея, так называемой «жидкой сварки».

Предварительная очистка и подготовка поврежденных участков на изделиях из алюминия аналогична процедуре подготовки радиатора из латуни. Производится промывка, удаление грязи из сот, после чего происходит очистка поврежденных участков щеткой и наждачной бумагой. Что касается подбора герметика или клея, тогда следует учитывать некоторые особенности.

Для заделывания трещин и пробоев не более 10 мм. подходит «холодная сварка». Такая «сварка» представляет собой два бруска, которые фактически являются клеевой основой и катализатором. Принцип действия похож на эпоксидный или полиэфирный клей.

Подготовка холодной сварки заключается в тщательном перемешивании компонентов до состоянии однородной массы. Затем нужно придать полученной смеси форму конуса, острая часть которого вдавливается в место пробоя или трещины. Вдавливание материала позволяет ему частично проникнуть внутрь, то есть образуется контакт не только с наружной, но и с внутренней поверхностью. Это означает, что прочность «латки» будет повышена.

Если необходимо убрать трещину радиатора в области основания входных/выходных трубок, а также трубок решетки, тогда для решения задачи хорошо подходит эпоксидный клей или его аналоги. Также дополнительно рекомендуется добавить в готовый клей немного алюминиевой пудры, не превышая соотношения 1/10, где первое число и есть 10% такого наполнителя. Место заклеивания хорошо зачищается, обрабатывается обезжиривателем, после наносится сам клей. Во время ремонта также можно намотать несколько слоев стекловолокна, которое пропитано в клею. Это позволит повысить жесткость и прочность ремонтируемого участка. Затем потребуется высушить эпоксидный клей не менее 24 часов, после чего можно устанавливать радиатор, заливать антифриз и проверять систему охлаждения на герметичность.

Описанный выше способ ремонта также подходит для заделывания обширных повреждений, например, после ДТП. Основные компоненты остаются такими же. Главным отличием является только способ нанесения стеклоткани. Необходимо несколько слоев волокна, отличающихся по размеру от меньшего к большему. На начальном этапе приклеивается самый маленький слой, затем производится сушка. После наклеивается немного больший слой и так далее. Во время ремонта важно соблюдать сушку каждого слоя перед нанесением следующего. Добавим, что радиаторы с поврежденным бачком из пластика ремонтируются как при помощи заклеивания, так и посредством пайки пластмассы. Пайка пластмассы напоминает пайку изделий из металла. Главное, для заделывания использовать такую пластмассу, которая идентична или похожа по своим свойствам на материал, применяемый в устройстве радиатора.

Чем опасна постоянная утечка охлаждающей жидкости

Если потёк радиатор охлаждения, нужно обязательно знать, что делать или к каким специалистам обращаться для устранения подобной проблемы. Постоянная утечка может привести к негативным и даже опасным ситуациям:

перегрев двигателя и дальнейший его выход из строя;
изменение конфигурации системы охлаждения и нарушение целостности материала, который используется в качестве прокладки;
заклинивание двигателя, что повлечёт за собой дорогостоящий и длительный ремонт;
термические ожоги, которые могут возникнуть при разрыве трещины на радиаторе и вытекании горячей жидкости в виде фонтана.

Для чего нужен радиатор и почему опасны его протечки разобрались, пора переходить к главному вопросу — рассмотрению способов устранения протечек и возвращению системе охлаждения герметичности.

Это интересно: Описание, свойства и применение клеев марки БФ (видео)

Оценка масштабов повреждения радиатора

Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.

Даже если произойдет самый незначительный удар, вероятность механического повреждения рассматриваемой запчасти достаточно высока. Особенно часто ломаются теплообменники, бачки для воды которых произведены из пластика. Поэтому принимая решение, как отремонтировать радиатор, нужно ориентироваться в первую очередь на свои возможности. Внимательно изучите все представленные выше способы и постарайтесь сориентироваться в том, какой метод будет самым удобным и простым с практической точки зрения.

Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку

Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.

Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.

Это интересно: Необычное применение клеевого пистолета — что можно сделать из термоклея

Ремонт радиаторов охлаждения автомобилей: локальный ремонт и ремонт со снятием

Причин, по которым потек радиатор или система охлаждения не работает должным образом, существует несколько. Обычно радиатор течет в результате естественного износа или механических повреждений, так как на многих автомобилях данный элемент максимально открыт для эффективного обдува встречным потоком воздуха. В результате его повреждают летящие камни и т.п.

Также проблемы могут возникать в результате того, что владелец не уделял должного внимания состоянию и обслуживанию системы охлаждения двигателя. В такой ситуации часто происходит закоксовка радиатора. Если трубки радиатора забиваются, тогда жидкость намного хуже циркулирует. В результате начинается остывание нижней части теплообменника, затем радиатор остывает по всей площади. Параллельно с этим ОЖ в системе сильно нагревается, теплоотвод ухудшается, значительно возрастает термонагруженность элементов системы и риск перегрева мотора.

Отметим, что данная проблема обычно устраняется качественной промывкой радиатора изнутри. Дело в том, что радиатор забивается по причине скопления накипи в системе. Чаще всего это происходит у тех водителей, которые используют проточную воду в системе охлаждения, долго не меняют антифриз, смешивают различные охлаждающие жидкости и т.д. К закупорке радиатора приводят также неисправности агрегата, в результате которых наблюдается попадание моторного масла и отработавших газов в антифриз.

В самом начале следует точно определить причину перегрева мотора, а также найти участок, где возникла возможная течь. Обратите внимание, на начальном этапе диагностики необходимо дать горячему двигателю немного остыть, так как рабочая жидкость в системе охлаждения находится под давлением и имеет свойство сильно нагреваться. Следовательно, ОЖ может выплеснуться из расширительного бачка, патрубков и других элементов во время диагностики. Для того чтобы избежать ожогов и травм, следует соблюдать осторожность!

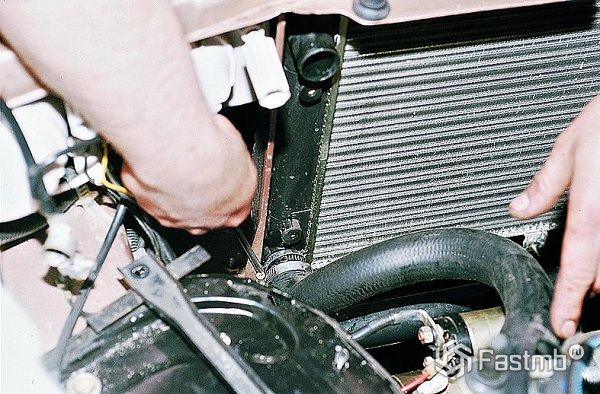

Итак, вернемся к системе охлаждения и радиатору. Как уже было сказано, при его поломке дальше ехать на автомобиле крайне не желательно. Следовательно, возникает острая необходимость провести ремонтные работы прямо на месте. Отметим, что радиатор является деталью, которую сложно ремонтировать, а также значительно снижается надежность устройства после ремонта. По этой причине даже ранее отремонтированный радиатор многие автолюбители предпочитают менять на новый при первой такой возможности.

После остывания можно открыть расширительный бачок и оценить уровень ОЖ. В норме такой уровень должен быть на о и «макс». Если уровень упал, тогда следует осмотреть подкапотное пространство, радиатор, сам бачок и патрубки на предмет подтеков. Если таковых не обнаружено, тогда далее следует долить антифриз, дистиллированную воду или обычную проточную воду (в крайних случаях) до нужного уровня. Обратите внимание, во время долива антифриза следует учитывать, что не все жидкости можно смешивать в системе между собой. Например, тосол и антифриз смешивать нельзя.

Рекомендуем также прочитать статью о том, в чем разница между тосолом и антифризом, а также что лучше. Из этой статьи вы узнаете об основных отличиях указанных типов охлаждающей жидкости.

После доливки по уровню двигатель можно запускать, после чего проводится диагностика работоспособности помпы (путем прощупывания патрубка к радиатору) на предмет пульсации. Подробнее о проверке помпы без снятия с двигателя можно прочитать в нашей отдельной статье.

Также анализируется работа термостата (открытие большого круга для ОЖ) и вентилятора охлаждения, проверяется состояние патрубков, исключается возможность течей радиатора отопителя салона и т.д. Другими словами, перед началом работ с радиатором охлаждения нужно убедиться в отсутствии других возможных причин неисправности.

В том случае, если явно видно, что течет или является проблемным участком именно радиатор, необходимо приступать к его ремонту. Сложность и сама возможность ремонта будет зависеть от характера неисправности. Давайте посмотрим, что можно сделать прямо в дороге, то есть без снятия радиатора с авто. Чаще всего проблема обнаруживается в верхней части радиатора. Также может появиться микротрещина, через которую ОЖ постепенно выпаривается из системы. Добавим, что обнаружить подобный дефект визуально бывает затруднительно, но сама проблема устраняется достаточно просто.

Если произошла закупорка, устройство промывают. Мелкие трещины заделываются при помощи специальных добавок в антифриз, которые продаются в автомагазинах. Также простым и доступным способом можно считать обычную горчицу, которую засыпают в систему охлаждения для устранения течей через небольшие трещины в радиаторе. Герметик для системы охлаждения добавляется в охлаждающую жидкость, после чего средство «затягивает» трещины. Похожий принцип демонстрирует и горчица в радиаторе. Порошок разводят с водой и заливают в радиатор, после чего через несколько км. пробега течь устраняется. Такие меры можно считать временными, но они позволяют добраться до автосервиса своим ходом.

В ряде случаев протечки могут возникнуть в области стыков резиновых или пластиковых элементов с металлическими. В подобной ситуации используется герметик для ремонта радиатора. Также можно применить эпоксидный клей. Иногда удается избавиться от течи или уменьшить интенсивность протечки при помощи изоленты, которой обматывается проблемный участок. В случае с пробитыми патрубками можно разрезать имеющийся под рукой резиновый шланг подходящего диаметра, который затем надевается на поврежденный участок и обжимается проволокой, изолентой и т.п.

Добавим, что если оказались повреждены несколько трубок радиатора, указанные трубки можно заглушить. Такая манипуляция не способна нанести значительного вреда системе охлаждения или существенно снизить ее эффективность работы при учете того, что будет заглушено не более 1/10 от общего количества всех трубок. При этом процедура позволяет устранить течь и добраться на машине до места ремонта. Для решения задачи поврежденные трубки нужно перекусить кусачками или другим подручным инструментом возле того места, откуда видна течь антифриза. Далее нужно завернуть часть трубки и расплющить ее, то есть заглушить. Операция достаточно легко осуществляется при помощи небольших плоскогубцев.

Чем заклеить радиатор автомобиля

Теперь давайте поговорим о том, чем заклеить радиатор и какой клей подойдет для этого наилучшим образом. Так, одним из лучших вариантов считается двухкомпонентный адгезив 3М DP 8805. Основой его состава является акрил, что дает возможность использовать состав для работы с трудно склеиваемыми материалами:

основными преимуществами такого клея является возможность создания достаточно прочного и надежного шва, который не будет терять свою изначальную форму при воздействии высоких температур;
недостатком же можно счесть довольно высокую стоимость.

Также хорошим вариантом будут специальные клеи-сварки. Они предназначены для быстрого, а главное – эффективного устранения дефектов на пластиковых поверхностях. Клеевые швы после таких составов отлично переносят не только высокие, но и низкие температуры. Кроме того, им не страшны высокие показатели атмосферного давления.

Чтобы не ошибиться в выборе, рекомендуем покупать требуемый клеящий состав в сертифицированном автомобильном магазине.

Вывод

Надеемся вы теперь хорошо уяснили что такое радиатор, какие функции он выполняет и как можно быстро и эффективно отремонтировать радиатор автомобиля в пути и в стационарных условиях.

Способы ремонта радиаторов

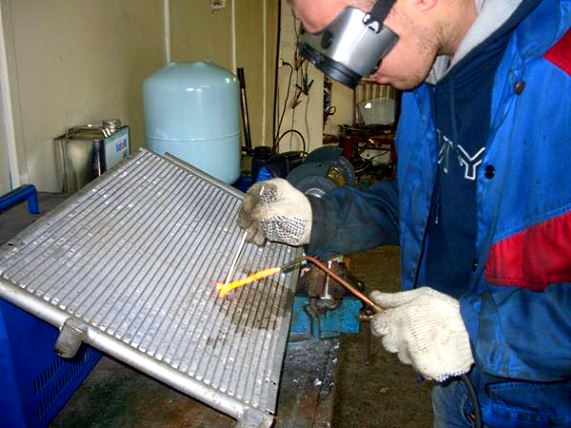

Также для пайки можно использовать газовую горелку
Чтобы быстро устранить течь из пробитых трубок радиатора. Можно их заглушить. Для этого оба рваных края каждой трубочки загнуть и зажать пассатижами. Этот способ подходит, если пробито не более 5 трубок. Такой ремонт оправдан, если радиатор алюминиевый, и вы не можете его запаять.
Когда радиатор алюминиевый и у него пробит пластиковый бачок. Если длина пробоины не слишком отличается от ее ширины, заделать пробоину поможет резиновая заглушка. Делать ее нужно так: Из резины толщиной не меньше 1 см вырезается пробка по форме пробоины. По центру в ней проделывается отверстие диаметром около 5 мм. В отверстие вставляется винт М6, на который накручивают соответствующую ему гайку. Пробка вставляется в пробоину. Винт закручивают до тех пор, пока сжатая им и гайкой заглушка, расширяясь, не потеряет подвижность. После этого пробка надежно закупорит пробоину. Можно заливать антифриз. Если шляпка винта или гайка будет проваливаться в отверстие, а пробка расширится недостаточно, подложите под них по шайбе. После залива антифриза в системе обычно образуется воздушная пробка. Убирается она расстыковкой верхней точки системы охлаждения автомобиля.
Если у патрубка медного радиатора трещина возле бачка.
Помните, что покупая подобные составы, вы рискуете еще больше навредить системе охлаждения ДВС
Зачистите, обезжирьте и хорошенько пропаяйте ее, налив на нее толстый слой припоя. Такой ремонт вполне приемлем.
Когда у пластикового патрубка трещина недалеко от бачка. Закажите токарю сделать трубку с наружным диаметром равным внутреннему диаметру патрубка длиною 3-4 см. Снимите с бачка обломок патрубка, зачистите, обезжирьте и высушите его изнутри. Вклейте в него на жидкое стекло сделанную токарем трубку так, чтобы половина ее длины осталась снаружи. Высушите конструкцию и вклейте ее в бачок радиатора. Делать это нужно тем же клеем. Сверху стык лучше укрепить текстильным бандажом на жидком стекле.

Делать масляный радиатор нужно с учетом того, из чего он изготовлен. Его ремонт начинается с того что из него сливают масло. Пробка изготавливается также. Только делать ее нужно из маслостойкой резины, так как другую масло быстро приведет в негодность. Перед пайкой масляный радиатор следует хорошенько промыть внутри и удалить масло снаружи. А лучше масляный радиатор не ремонтировать, а купить новый.

Быстрое устранение течи радиатора автомобиля

Возникновение внезапной течи из системы охлаждения – это наиболее частая проблема, с которой сталкиваются владельцы машин с большим пробегом. Что делать, если в пути потек радиатор?

Проблему можно решить при помощи специальных жидких герметиков. Принцип их действия заключается в следующем. Герметик заливается в радиатор или в расширительный бачок, где перемешивается с антифризом. Через трещины он вытекает наружу и застывает на воздухе, превращаясь в прочную полимерную пленку.

Однако герметики – далеко не идеальный вариант для ремонта потекшего радиатора: с их помощью можно заделать лишь небольшие трещины площадью не более 2 кв. мм. Помимо этого, специалисты утверждают, что через некоторое время герметик может вызвать закупорку системы охлаждения, поэтому после применения данного средства ее необходимо полностью промыть. В противном случае велика вероятность того, что радиатор придет в негодность, и его понадобится заменить.

Как найти трещину

Для выявления трещин применяют следующие способы:

метод ультразвукового обнаружения;
использование магниточувствительного оборудования;
метод пневматической опрессовки;
поиск трещин посредством гидроконтроля;

На практике обнаружение трещин во многих автосервисах производится посредством закачки в неисправный элемент двигателя воздуха или воды. В случае с воздухом деталь дополнительно погружают в ванну и находят дефекты по пузырькам. Если в элемент закачивается вода, тогда необходимость погружения исключается, так как трещины диагностируют по просачиванию жидкости.

Для определения точных границ трещины с обеих сторон от раскола крепятся пару магнитов, пространство между магнитами засыпается специальными проводящими опилками. Наличие трещины приведет к тому, что линии магнитного поля разорвутся, опилки будут частично группироваться на поверхности раскола. Данный способ позволяет четко выявить трещину блока цилиндров или ГБЦ.

Все ли поломки радиатора автомобиля можно устранить своими руками

Если потек радиатор охлаждения, но трещина не отличается большими размерами ее можно устранить самостоятельно. Но не в том случае, когда она расположена в месте соединения самого радиатора и пластикового патрубка – такая неисправность считается неустранимой. В качестве временной меры, к примеру, в дороге, или при невозможности немедленно приобрести новый, допустимо воспользоваться эпоксидным клеем или герметиком.

При наличии одной или нескольких мелких трещин, через которые антифриз уходит по капле, оптимального и быстрого результата поможет добиться специальный герметик, который добавляется в систему охлаждения. Его состав включает специальные компоненты, которые затягивают небольшие трещинки, полностью герметизируя радиатор. После добавления герметика эксплуатацию автомобиля можно продолжать, поскольку герметику требуется сравнительно небольшое время для начала своей работы, и течь прекращается.

Многие автомобилисты не знают, что делать, когда течет радиатор охлаждения в следствии коррозии. В этом случае не поможет ни один герметик, и радиатор может быть отремонтирован только посредством пайки. Процедура эта сложная, и выполняется лишь при наличии достаточного опыта и соответствующего оборудования. Столь же сложно восстановить работоспособность радиатора при его серьезных механических повреждениях, к примеру, после ДТП. В ряде случаев может потребоваться использовать и сварку аргоном.

Выполняя ремонтные работы с радиатором самостоятельно, а тем более впервые, следует быть готовым к тому, что проведенную работу придется переделывать. Визуально невозможно определить все ли трещины заделаны на снятом радиаторе – это становится очевидным лишь после его установки и запуске двигателя. Если по истечении получаса работы автомобиля на холостом ходу течь никак себя не проявила, значит результат достигнут. Если же течь продолжается, работу придется начинать сначала.

Как точно определить место неисправности течи радиатора

Прежде чем начать ремонтировать радиатор, нужно определить характер и место самой неисправности. Почти все внешние неисправности радиатора (кроме обычного загрязнения) заключаются в нарушении его герметичности, а значит, должна быть утечка охлаждающей жидкости.

Интенсивность вытекания жидкости из радиатора может быть разной, и на начальной стадии визуально незаметной, но быстрое снижение уровня жидкости в бачке замечается почти сразу. Ведь снижение уровня тосола или антифриза приводит к перегреву двигателя, о чем незамедлительно просигнализирует специальный датчик температуры на водительской панели приборов.

Для точного определения места утечки жидкости можно воспользоваться двумя способами. При этом потребуется полностью слить охлаждающую жидкость из радиатора, а сам радиатор отсоединить, вытащить из машины и тщательно промыть.

Также снятый, пустой и чистый радиатор, но уже со всеми заглушенными входными отверстиями, полностью погрузить в подходящую емкость с водой. Из отверстий в поврежденных местах будет наблюдаться выход пузырьков воздуха. Если воздух выходить не будет – создать избыточное давление в радиаторе насосом или компрессором.

Кратко о конструкции теплообменника

Чтобы заниматься поиском неисправности и последующим ремонтом радиатора, нужно понимать его устройство. «Специалисты», утверждающие, что протекающий агрегат надо просто заварить, не слишком разбираются в конструкции и материалах, из которых изготавливаются теплообменники охлаждения автомобильных моторов.

Радиатор состоит из следующих элементов:

система медных либо алюминиевых трубок (иначе – соты), объединенных с помощью теплообменных пластин, сделанных из соответствующего металла;
2 пластмассовых бачка с горловинами подачи и выхода антифриза (существуют модели с дополнительным заливным патрубком);
кронштейны крепления к кузову машины и кожуха электрического вентилятора;
другие элементы – пароотводящий патрубок, гнездо установки датчика температуры и так далее.

Примечание. Соты и бачки различных моделей радиаторов располагаются по-разному. В агрегате с горизонтальными трубками бачки расположены по бокам, с вертикальными сотами – сверху и снизу.

Пластиковые емкости представляют собой открытые с одной стороны короба, закрывающие торцы всех трубок и посаженные на уплотнительные прокладки. Приходящий антифриз заполняет первый бачок, проходит сквозь соты и после охлаждения собирается во второй емкости, откуда снова течет в двигатель.

Запаивание алюминиевых радиаторов

Не спешите браться за паяльник — это всегда успеется. Прежде нужно изучить масштабы трагедии и выбрать наиболее приемлемый вариант ремонта.

на место с небольшим дефектом можно просто залить припой;
пробой с внушительными размерами придётся закрывать латкой и паять её по всему контуру.

Дальше будет подробно описано как запаять радиатор. Если придерживаться этой инструкции, даже у человека без соответствующего опыта всё обязательно получится.

Демонтируем устройство, сливаем с него жидкость, отсоединяем патрубки, болты и снимаем узел. На месте протечки убираем загрязнения, счищаем пыль и просушиваем. На сухую и чистую поверхность наносим канифоль, но лучше использовать паяльную кислоту. Для алюминиевого радиатора важно применять активный флюс или припой из алюминия. Связано это с оксидной плёнкой, которая образовывается мгновенно

Она может сорвать весь процесс ремонта. Протечка может образовываться на трубке — эта ситуация не является редкостью. В этом случае потребуется прогреть место пайки и извлечь трубку. Затем проводится пайка или трубка меняется на новую, если повреждения имеют большие масштабы. Не всегда к трубке можно так легко добраться паяльником. В этом случае потребуется внутрь повреждённой трубки ввести нагретый пруток. От температуры припой станет мягким, что позволит без проблем удалить трубку.

Раз уж мы говорим о пайке радиаторов, то стоит дать советы относительно подобного ремонта конструкций из меди и латуни. Для ремонта таких деталей нужно использовать особый паяльник, который рассчитан на работу с такими материалами. Мощность такого паяльника обязательно должна превышать 250 Вт. Работа выполняется по следующей схеме:

поверхность также очищается и сушится;
материал прогревается;
наносится канифоль максимально ровно;
накладывается припой также ровным слоем.

В каких случаях пайка алюминиевого радиатора бессмысленна

Можно ли запаять алюминиевый радиатор автомобиля самому паяльником, зависит от характера и степени его повреждений. Если дефекты значительные или расположены в неудобных местах, восстановительный ремонт нецелесообразен и лучше заменить поврежденную деталь на новую. Можно перечислить следующие случаи, когда нельзя запаять алюминиевый радиатор:

Большое повреждение радиатора печки. Паять радиатор печки с крупными дефектами нежелательно из-за трудоемкости демонтажа и экономической нецелесообразности ремонта. Лучше сразу заменить деталь на новую.
Деформация алюминия в месте стыка с пластиком. Ни припой, ни клеевые составы, не обеспечивают должной степени надежности ремонта, поэтому высок риск повторной протечки.
Разрыв пайки после ремонта. Если даже качественную пайку срывает, снова появляется течь – значит, не обеспечивается нужная адгезия и ремонтное соединение не выдерживает давлений. Особенно это касается масляных радиаторов и конденсаторов кондиционера, которые работают с относительно высокими давлениями.

Значительные загрязнения радиатора почти невозможно почистить

Значительное засорение радиатора. Сильно загрязненный и забитый радиатор теряет эффективность, и если промыть его не получается, то и ремонтировать его бессмысленно.
Дефекты в толще сот. Если трубка дала течь не со стороны ребра, а внутри сот, скорее всего, имеет место износ и усталость металла. Так как в подобной ситуации добраться к трещине для ремонта трудно, придется удалять часть сот, что негативно скажется на эффективности охлаждения, а риск повторного разрыва велик.
Разрыв на стыке трубки с бачком. Трещины и разрывы по шву, в зоне перехода трубки в бачок, трудно запаять из-за сложности доступа, а нагрузки там высокие и велик риск отслоения пайки.

В случае если одна трубка имеет значительные дефекты, не позволяющие нормально ее запаять, трубку можно вообще исключить из контура. Для этого ее нужно аккуратно обрезать в местах перехода в бачки (снизу и сверху или слева и справа), после чего запаять образовавшиеся щели, как показано на видео.

Исключение одной трубки из контура немного снизит общую эффективность радиатора (пропорционально количеству трубок: если их 20 – примерно на 5%, если 10 – на 10%), но при этом можно добиться качественного заполнения щели припоем и надежной герметизации.

Удалять трубки можно только в радиаторах с параллельным их соединением. Если трубки соединены последовательно (по принципу змеевика), то после такого ремонта радиатор работать не будет, так как жидкость не сможет протекать через контур.

Как заделать течь в отоплении трубы, радиатора, между секциями

Метод устранения течи в системе отопления во многом зависит от того места, где появилась течь. Утечка может быть:

на цельной трубе;
в месте соединения труб и радиаторов, труб и фитингов (переходников, тройников и т.п.);
между секциями батарей;
прямо на радиаторе.

В зависимости от масштабов бедствия (а как по-другому назвать?) действия отличаются. Если это только первые звоночки — несколько капель в час или очень тоненький ручеек — можно попытаться устранить своими руками, используя подручные или приобретенные средства.

Заделать течь радиаторе и трубе можно и своими руками. Главное, чтобы текло несильно

Если же течет сильно, для жителей многоэтажек первым делом нужно вызвать аварийную бригаду. Следующий шаг общий для всех: перекрыть подачу теплоносителя. Тут вариантов несколько:

Течет радиатор. При этом на его входе и выходе есть запорная арматура. Тогда просто закрываете краны. Для владельцев индивидуального отопления все просто, а вот для абонентов централизованного отопления есть несколько ситуаций. Радиатор установлен с байпасом, тогда при отключении прибора у вас в квартире, с общим стояком ничего не происходит, отопление работает дальше. Никаких проблем, спокойно занимаетесь ремонтом.
Байпаса нет. Тогда нужно или сообщить соседям и (или) в ДЭЗ, ЖЭК и т.п. а потом заняться устранением проблемы.

Кранов перекрывающих подачу нет, или они ситуацию не спасают — стоят не в тех местах. Владельцам частных домов нужно останавливать отопление, обитателям многоэтажек перекрывать стояк. Если в ДЭЗ не сообщили, закрыв вентиль самостоятельно, повесьте табличку с объяснением причины, чтобы люди не включили и не испортили процесс устранения течи.

Очень мы не любим вызывать «аварийки» и часто пытаемся исправить все сами. Есть шанс устранить течь своими руками, если течет не «в радиус». Тогда попробуем локализовать проблему.

Разница между новой и использованной трубой очевидна

Виды и типы радиаторов

Типов радиаторов, которые отличаются по назначению

Радиаторы охлаждения предназначены для теплообмена охлаждающей жидкости с окружающим воздухом и поддержания оптимальной температуры двигателя
Радиаторы отопления предназначены для теплообмена охлаждающей жидкости с воздухом внутри салона и поддержания комфортной для пассажиров температуры
Радиаторы кондиционера обеспечивают теплообмен хладагента системы кондиционирования с окружающей средой
Радиаторы интеркулера обеспечивают промежуточное охлаждение надувного воздуха на турбо моторах, повышая тем самым его плотность
Радиаторы испарителя являются часть системы кондиционирования; они нужны для расширения хладагента и, соответственно, выделения холода в салон автомобиля
Радиаторы масла обеспечивают охлаждения моторного и/или трансмиссионного масла (с целью снижения его текучести). Бывают водо-масляные и воздушно-масляные — в зависимости от принципа отвода тепла
