Как заменить аккумуляторы в шуруповерте своими руками

Аккумуляторные шуруповерты получают питание от батареи, срок службы которой ниже ресурса самого инструмента и зарядного устройства. Если аккумулятор не заряжается до номинального напряжения, то резко падает отдача тока, он не держит нагрузку, двигатель перестает работать, инструмент не включается. Батарея является самой дорогой и важной частью. Когда электрический накопитель выходит из строя, не стоит спешить покупать новый прибор, можно попытаться восстановить или выполнить замену. Многие пользователи хотят знать, как заменить аккумуляторы в шуруповерте своими руками.

Последовательность работ по установке литиевых аккумуляторов в шуруповерт

Для начала разбираем батарейный блок, извлекаем из него кадмиевые аккумуляторы и безжалостно откусываем их от разъема. Кроме того, снимаем температурный датчик, который призван обеспечивать защиту банок от перегрева. Далее замена кадмиевых аккумуляторов в шуруповерте на литиевые источники питания выполняется таким образом:

1. Подбираем контроллер, который будет автоматически отсекать подачу тока при достижении напряжения в 4,2 В. Или сигнализировать о необходимости зарядки, если оно снизится до 2,7 V. Покупайте контроллер с термопарой, который дополнительно устранит риск перегрева.
2. Последовательно соединяем аккумуляторы между собой.
3. К получившейся сборке подсоединяем контроллер и подключаем балансировочные точки к специальному разъему.
4. Припаиваем плюсовой и минусовой вывод.
5. Помещаем аккумуляторы в батарейный блок.

Как видите, процедура довольно проста и при наличии опыта занимает не более 1-2 часов. Если вы впервые решились покопаться в современной электронике, то очень пригодятся приведенные ниже советы по соединению аккумуляторов между собой:

• Сборка изготавливается с использованием тонких металлических полос. Не мудрствуя лукаво их можно просто вырезать из обычной консервной банки.
• Поверхность соединительной полоски и аккумулятора обрабатывается спиртом, чтобы обеспечить хороший контакт в будущем.
• Соединение банок с металлической полосой выполняется посредством контактной сварки. Все дело в том, что аккумуляторы Li-ion могут неадекватно отреагировать на длительное тепловое воздействие паяльником и просто взорваться. При контактной сварке нагрев длится всего несколько секунд, поэтому подобные проблемы исключаются полностью.
• Чтобы пластина не отвалилась от малейшего механического воздействия, потребуется несколько точечных соединений.
• Импульс сварки необходимо устанавливать таким образом, чтобы исключить перегрев аккумуляторов.
• Полученный комплект нужно прочно соединить изолентой или скотчем.

Наконец, не забывайте о строгом соблюдении полярности соединяемых между собой аккумуляторов. Ошибки вряд ли вызовут аварийную ситуацию, но заряжаться сборка точно не будет.

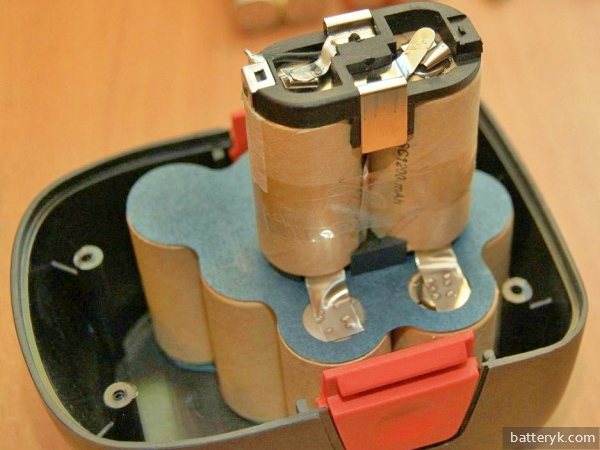

Как разобрать аккумулятор

Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.

Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются разбору отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.

Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение — 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.

На рынке предлагается большое количество недорогих моделей шуруповертов. Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.

Первый этап проверки

Проверка аккумулятора имеет смысл только при его {рабочей зарядке. 1-ый шаг проверки проводится в процессе зарядки аккумулятора. На этой стадии измеряется напряжение и ток, в добавок скорость их восстановления. Говоря по другому, эти свойства измеряются периодически через определенный срок.

Схема проверки напряжения аккумулятора.

Контроль по напряжению делается таким макаром. Через 0,5 часа зарядки измеряется напряжение на аккумуляторе. Например, оно добилось 13 В, что соответствует норме. Рост напряжения умеренно миниатюризируется и еще через 0,5 часа зарядки достигает 13,5 В. Последнее измерение через 2.7 часа зарядки показывает напряжение 14 В, при всем этом последние 0,5 часа рост его не отмечается. Зарядка добилась максимума возможного. У накопителей в полностью исправности значение напряжения составляет 17 В. Вывод такой проверки – в аккумуляторе естественно нерабочие элементы. В приведенном примере таких частей, приемущественно, два.

Качество аккумулятора можно оценить и способом измерения тока в течении зарядки.Для обыкновенной батареи характерен стабильный рост набираемого тока в 1-ый час зарядки. Если ток достигнет силы выше 1 Что сберегли есть вариант говорить о работоспособности аккумулятора.

Если аккумулятор уже установлен в шуруповерте в заряженном состоянии (например, новый), то 1-ое измерение напряжения у него делается без разборки инструмента. Средством обыденного тестера или вольтметра измеряется напряжение меж полюсами. Следует держать в голове, что замеряемое напряжение без нагрузки соответствует напряжению холостого хода, которое несколько выше номинального рабочего напряжения. Например, при 12 элементах на 1,4.5 В каждое рабочее напряжение составит 14,4 В, а напряжение холостого хода устанавливается 17 В. Если измерение показывает величину напряжения ниже требуемой, то это значит, что естественно нерабочие элементы по другому говоря аккумулятор не полностью заряжен.

Таким образом, 1-ые выводы о работоспособности батареи делают уже на первой стадии проверки, способом использования обыденного тестера. В конечном итоге такой проверки устанавливается необходимость разборки шуруповерта и аккумулятора.

Типы аккумуляторных батарей

По конструктивным особенностям различают батареи в виде слайдеров и обоймы.

Аккумулятор шуруповёрта в виде слайдера

Но это несущественные отличия по сравнению с типами батарей. И слайдер, и обойма используется в разных типах батарей.

Аккумулятор шуруповёрта в виде обоймы

Существуют три типа аккумуляторов для шуруповёрта:

1. Никель — кадмиевые (Ni-Cd).
2. Никель — металлогидридные (Ni-Mh).
3. Литий — ионные (Li-Ion).

Литий — полимерные батареи (Li-Pol) не производятся для шуруповёртов. Основные области их применения: смартфоны, сотовые телефоны, планшеты, ноутбуки, радиоуправляемые приборы, электромобили.

Никель — кадмиевые батареи самые дешёвые, быстро заряжаются, имеют более тысячи зарядных циклов. Аккумуляторы устойчивы к эксплуатации при низких температурах. Но они обладают эффектом памяти. То есть заряжать их можно только после полной разрядки, иначе ёмкость будет падать. У них высокий ток саморазряда. Они изготовлены из токсичных материалов и их сложно утилизировать. Эти батареи пользуются самым большим спросом.

Никель — металлогидридные батареи дороже, не токсичны, имеют низкий эффект памяти. Ток саморазряда больше никель — кадмиевых. Ёмкость выше, цикл заряда более пятисот. Эти аккумуляторы хуже переносят высокую скорость разряда. Они меньше подходят для максимального использования мощности инструмента. Их нужно постоянно подзаряжать.

Литий — ионные батареи дороже, мощнее, быстро заряжаются. У них отсутствует эффект памяти. Низкий ток саморазряда. Напряжение элементов аккумулятора больше, поэтому их число меньше. Следовательно габариты и вес таких батарей меньше, чему у никелевых. Но их нельзя разряжать полностью, иначе через несколько таких циклов придётся покупать новый. Чтобы повысить качество литий — ионных батарей, производители устанавливают в корпус батареи или шуруповёрта микросхему, контролирующую работу аккумулятора. Образуется многоуровневая многоступенчатая защита:

1. От высокой температуры.
2. От полного разряда. Эти аккумуляторы боятся полного разряда и не могут восстановиться, если разряд будет ниже допустимой нормы.
3. От короткого замыкания.
4. От перезаряда, так как может произойти взрыв.
5. От токов перегрузки.

Контролирующая плата, установленная в корпус батареи, более эффективна. Когда аккумулятор лежит отдельно от шуруповёрта и не используется, микросхема контролирует его состояние и в случае каких-то проблем размыкает цепь. Аккумулятор полностью защищён.

Инструкция снятия аккумуляторного компонента с шуруповерта

Снимается АКБ со строительного оборудования достаточно просто. Для извлечения компонента следует лишь:

1. Нажать на кнопку фиксации, расположенную на аккумуляторном блоке устройства;
2. Крепко удерживая прибор за рукоятку, потянуть батарею слегка вниз и вперед.

Устанавливается новый элемент в обратном порядке (до характерного щелчка). При установке важно соблюдать обозначения «+» и «-». Если вы вынули разряженный АКБ из устройства и установили его в уже заряженном виде, а прибор все равно не включается – скорее всего, батарея вышла из строя. Потеря работоспособности может быть обусловлена как естественным износом компонента, так и неверным обращением с ним. Выход в такой ситуации один – необходимо купить аккумулятор на шуруповерт хитачи соответствующей модели в новом состоянии.

Как правильно подобрать новый накопитель энергии

Для увеличения скорости выполнения отделочных работ или восстановления нормального функционирования электроприбора рекомендуется заменять устаревшие накопительные компоненты на новые. При выборе сменных батарей стоит учитывать следующие характеристики:

• Тип. Литий-ионные компоненты подходят для интенсивного использования на протяжении всего рабочего дня, никель-кадмиевые – для частого применения в условиях пониженной температуры, никель-металлгидридные – для проведения нерегулярных бытовых (домашних) работ.
• Емкость. От данной характеристики будет зависеть время функционирования шуруповерта без подзарядки. Соответственно, чем выше значение емкости, тем дольше будет сохраняться энергия.
• Напряжение. Также влияет на срок службы элемента без подзарядки. Оно взаимосвязано с емкостью, как и мощность с производительностью (что касается сетевой техники).

Выбирать сменный накопитель стоит строго в соответствии с моделью электроинструмента. Особое внимание следует уделять техническим требования устройства касаемо АКБ. Указаны они могут быть в техническом паспорте прибора либо на нижней части аккумуляторного блока. Приобрести оригинальные аккумуляторные батареи и их аналоги для хитачи, и электроинструментов других популярных брендов можно в нашем интернет-магазине MegaBattery по доступной цене.

Продолжительное автономное функционирование электроинструментов Bosch возможно лишь благодаря установке подходящего АКБ. Для каждого устройства предусмотрена .

Шуруповерты Makita совместимы со всеми типами аккумуляторов (NiCd, NiMH, Li-Ion). Выбирать накопитель следует с учетом особенностей проводимых с помощью элект.

Источник: megabattery.ru

Способы ремонта аккумулятора

Довольно часто аккумуляторная батарея заряжается не до конца, при этом срок её эксплуатации невелик. Это может происходить не из-за неисправности батареек, а из-за того, что просели или окислились контактные пластины на батарее или зарядном устройстве.

Как оживить аккумулятор шуруповерта: для начала проверьте состояние контактных пружин на АКБ и на зарядке

В таком случае восстановить аккумулятор шуруповёрта легко. Первым делом, проверяем состояние пластин. Чистим их от налёта, грязи, оксидов, натираем до блеска. Если пластины выгнулись, возвращаем им былую форму. Аналогичные манипуляции с контактными пластинами проводим на зарядном устройстве (обязательно выключите из сети). Затем проверяем помогло или нет. Нет, движемся дальше.

Последовательность действий

1. Полностью разряжаем аккумулятор.
2. Вынимаем из гнезда шуруповерта и вскрываем его при помощи прямой отвёртки.
3. Удаляем все старые банки и методом распайки снимаем соединительные пластины.
4. Спаиваем новую электрическую цепь на основе новых элементов.
5. Выполняем несколько циклов заряда и разряда акб.

Первые три этапа не должны вызвать особых трудностей, поэтому их нет смысла расписывать подробно. Самый важный момент — при новой пайке соблюсти порядок полярности элементов цепи.

Читайте здесь, как выполнить ремонт шуруповерта.

Из этой статье вы узнаете об электролобзике.

Здесь имеется ввиду тип соединения, он последовательный, подразумевающий соединение элементов от минусового к плюсовому полюсу.

Используя прежние клеммы «пластины», начинайте сборку цепи, соблюдая имеющуюся конфигурацию для форм-фактора вашейакб. В противном случае трудно будет вставить весь силовой блок обратно в его корпус.

Процедуру заряда и разряда акб следует произвести несколько раз с перерывом, и дать отстояться после этого примерно сутки

В процессе заряда важно при помощи мультиметра измерять напряжение на каждой банке, оно должно быть 1.3 В

Совет мастера: спайка ведется при максимальном нагреве паяльника, поэтому избегайте передержки на контактах банок во избежание их преждевременного выгорания.

Процесс замены банок значительно снижает затраты на покупку новойакб, не исключение и отечественный инструмент. К примеру, всем известный инструмент российского производителя Интерскол не обойдется дешевле, чем зарубежные аналоги.

Но у него есть небольшое преимущество — широкая сеть сервисных центров, которые смогут избавить вас от самостоятельной замены элементов аккумулятора шуруповерта.

Как разобрать шуруповерт вы узнаете из этого видео:

Мы предлагаем вам посмотреть видео, как ремонтировать аккумулятор шупупрверта:

Как заменить источники питания?

Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.

Замена поврежденной банки: пошаговая инструкция

Шаг первый: необходимо отсоединить от общей цепочки неисправный сегмент. Поскольку они фиксируются между собой металлической пластиной, лучше использовать для таких целей слесарские кусачки. При этом с каждой стороны необходимо оставить ленту оптимальной длины, чтобы без проблем соединить ее паяльником.

Шаг второй: теперь на оптимальном расстоянии от других элементов необходимо присоединить новую банку к цепочке. Для таких целей понадобится паяльник. Только следует учитывать, что «минус» присоединяется рядом с «плюсом» и так по всей цепи. Если пластины не хватает для соединения сегментов, то ее заменяют медной проволокой.

Шаг третий: Теперь останется собрать все части батареи по такому же принципу, как они были расположены ранее.

Точно таким же способом получится отремонтировать литий-ионный аккумулятор. В этом случае процесс осложняется только лишь наличием дополнительной платы, которую отсоединяют перед началом процесса. Здесь уже не получится восстановить неисправные банки, поэтому их заменяют.

Спаивать элементы питания

есть вариант по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с 2-ух сторон. Потомхорошо прогретым паяльником с каплей припоя залудил контакты батарей.Но так, чтобы они очень не нагревались – давал им остыть. Позднее прижал ленту к контактам банок и припаял ленту к тому же без сильного перегрева банок аккумулятора.

Сложнее всего паяются минусовые выводы, как досадно бы это не звучало с хорошим флюсом дело идет за маленький срок. Правда флюс позднее лучше все-таки отмыть для чистоты внутренностей батареи аккумуляторной.

При сборке помним вернуть к району картонную прокладку меж банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

На этом деле ремонт и восстановление литий-ионной батареи аккумуляторной шуруповерта Интерскол ДА-10/10.8 ЭР завершен.Примерно таким же образом ремонтируются все аккумуляторыпопулярных производителей шуруповертов: Bosch, Makita, DeWALT, Metabo, Hitachi, Elitech, Skil и мой любимый Зубр. На этом деле завершаю свой рассказ про ремонт аккумулятора шуруповерта. Вопросы задавайте в комментариях. Для вас лучше в соответствующей ветке на этом форуме либо пишите на почту лично Мастеру Пайки.

С уважением, Мастер Пайки. Удачных ремонтов!

Sources:

https://moiinstrumenty.ru/elektro/kak-proverit-akkumulyator-shurupoverta.html https://masterpaiki.ru/remont-akkumulyatora-shurupoverta-s-zamenoy-elementov-pitaniya-svoimi-rukami.html

Восстановление АКБ путем замены нескольких элементов

Восстановление аккумулятора шуруповерта путем замены нескольких элементов может оказаться удачным для всех типов аккумуляторных батарей. Он также не представляет для них никакого риска, как и манипуляции с дистиллированной водой, при условии соблюдения аккуратности во время пайки.

Вначале с помощью мультиметра измеряется выходное напряжение каждой «банки», которое в общей совокупности должно составлять 12-14 В. Соответственно, напряжение одной «банки» должно быть 1,2-1,4 В. Показатели U сравниваются между собой, фломастером отмечаются наиболее слабые элементы. Подробнее о том, как проверить аккумулятор шуруповерта мультиметром →

Паять аккумуляторную цепочку рекомендуется точечной сваркой, но, если таковой не имеется, ничего не остается делать, как воспользоваться обычным паяльником и делать все максимально быстро и четко, чтобы, по мере возможности, не допустить перегревания батареи.

После окончания пайки вставить аккумулятор обратно в шуруповерт и провести 2-3 цикла полного «заряда-разряда» для уравнивания энергетического потенциала всех батареек. Для того чтобы обновленный аккумулятор прослужил дольше, такую тренировку ему следует проводить 2-3 раза в месяц. О том, как быстро и полностью разрядить аккумулятор шуруповерта →

Диагностика

Чтобы неосторожно не совершать траты на приобретение новых АКБ, нужно произвести диагностику старых батарей. Всё обойдется только ремонтом зарядных частей.Проверку батареи создают в таком порядке:

• АКБ подключают к зарядному устройству.
• Через полчаса делают застыл напряжения. Величина вольтажа обычно составляет 13 вольт. Через 4.5 часа напряжение на клеммах АКБ составит 14в. Совершеннобатареяпокажет 17в.
• Если по истечении 60 минут после начала процесса зарядки сила тока составит 1 Да и дополнительно более, то аккумулятор полностью исправен.
• Далее проверяют АКБ под нагрузкой. Обычно подключают лампу мощностью 40 Ватт либо берут 12 вольтовую лампочку для фары авто мощностью 35 Ватт.
• Если через три минуты напряжение на клеммах бокса будет меньше 12,4 в, то одна из банок или слету несколько штук просит замены.

READ Husqvarna 240 Регулировка Карбюратора В Домашних Условиях

Перепрошивка ёмкости аккумуляторных элементов

Никель-кадмиевые АКБ «страдают» одним недостатком, называемым эффектом памяти. В процессе эксплуатации инструмента батарейки бывают варианты «запоминать» моменты недозаряда. Поэтому сколько ни заряжают такие батареи, всё равно они будут оставаться недозаряженными.

Чтобы убрать это явление, батареи шуруповёртов перепрошивают, восстанавливая их номинальную ёмкость. Суть метода заключается в том, что на полюсы батарейки подают ток напряжением, втрое превосходящим номинальное значение 1,2в.

Восстановление ёмкости создают в следующем порядке:

• Батарею разбирают на отдельные элементы. Никелевую ленту, приваренную точечной сваркой, срывают плоскогубцами с полюсов батареек.
• Кто элемент, «подозреваемый» в ассортиментном наборе эффекта памяти, подвергают воздействию громоздкого зарядного устройства. Пользуйтесь устройством для зарядки авто АКБ.
• Зарядное устройство устанавливают в режим подачи импульса напряжением 3,6 в.
• Клеммы проводов зарядного устройства прижимают к одноименным полюсам батарейки на 3-5 секунд.
• Позднее элементы тестируют мультиметром. Если напряжение составит 1,4 в, то это значит, что батарейка возвратила свою ёмкость и избавилась от гибельного эффекта памяти.
• Другие банки, которые не ответили нужным требованиям (менее 1,4 в), утилизируют.

Восстановление аккумулятора шуруповерта «Макита»

Перед тем, как восстановить аккумулятор шуруповерта «Макита», сначала надо разобрать его корпус. Он состоит из 2-х половинок, соединенных клеем. Если аккуратно обстучать корпус батареи резиновым молотком, клей отстанет. В некоторых местах могут возникнуть проблемы с разборкой. Там может понадобиться дополнительный ручной инструмент. Далее следует разъединить половинки корпуса, придерживая отверткой клеммы.

По рабочим характеристикам дрель-шуруповерт «Макита» приближается к сетевому инструменту. Автономное питание обеспечивают 2 сменных Li-Ion аккумулятора. Компьютерная технология зарядки позволяет их восстанавливать всего за 22 мин. При этом срок службы батарей значительно увеличен.

Неисправные банки надо заменить аналогичными новыми моделями. Если их сложно найти в продаже, придется из двух аккумуляторов собрать один. Заводская сварка может быть контактной, а при ремонте придется создать соединение пайкой.

Определение неисправности

Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:

1. Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.
2. Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.

Далее нужно действовать по инструкции:

1. Батарея отключается от винтоверта. Она должна быть полностью заряжена.
2. Разбирается корпус.
3. Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
4. На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
5. После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
6. Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
7. АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.

Проверка по величине сопротивления

Схема устройства мультиметра.

Работоспособность каждой аккумуляторной банки можно оценить с большей вероятностью способом сравнения банок по их внутреннему электрическому сопротивлению. } миф параметр правильно указывает на надежность батареи. Величина сопротивления определяется расчетным способом в итоге деления рабочего напряжения на силу рабочего тока за вычетом нагрузочного сопротивления.

Рабочее напряжение обязательно измеряется под нагрузкой, при всем этом как нагрузки следует использовать резистор с точно определенной величиной собственного электрического сопротивления. Естественно рекомендовать для сотворения нагрузки резистор с сопротивлением 10 Ом и мощностью 25 Вт. Проверка проводится по каждой банке в отдельности. Измеряется рабочее напряжение и сила тока.

В качестве примера можно рассмотреть усредненную проверку. Для новой аккумуляторной банки величина внутреннего сопротивления составляет 0,1 Ом. В итоге, чем внутреннее сопротивление банки ниже, тем она лучше. В реальных аспектах получено рабочее напряжение под нагрузкой 1,19 В и сила тока 112 мА у одной банки и 1,18 В и 70 мА – у 2-ой банки. Сопротивление составит, соответственно, 0,63 Ом и 5,71 Ом.

Устранение эффекта памяти

Не всегда восстановление АКБ шуруповёрта требует каких-то радикальных действий. Часто восстановить ёмкость аккумулятора помогает попеременная полная зарядка (до погасшей лампочки зарядки) и полный разряд батареи. Этот метод называют ещё «раскачать аккумулятор».

Как стереть эффект памяти аккумулятора

Он связан с так называемым «эффектом памяти» и свойственен аккумуляторам шуруповёрта на основе никеля. И особенно сильно он проявляется в никель-кадмиевых. Он возникает, когда разряженный до нуля аккумулятор не полностью заряжается и начинает эксплуатироваться или наоборот. Это приводит к укрупнению кристаллов активного вещества, что уменьшает площадь его активной поверхности.

Соблюдайте рекомендации завода изготовителя для режимов заряда и разряда.

Удалить этот эффект или значительно снизить его помогает так называемая «тренировка» аккумулятора. Она заключается в повторении циклов полного заряда и разряда.

Для этого восстанавливаемую батарею полностью разряжают, используя, например, лампочку. Затем полностью заряжают и снова подвергают разрядке. Повторить процесс раз 5 и если отдельные элементы АКБ исправны, характеристики вернутся к норме или близко к ней.

Принципы проверки накопителя

Схема устройства для проверки аккумуляторов.

Проверитьаккумуляторшуруповерта – значит отыскать его реальные главные свойства. Проверка батареи, обычно, проводится для определения ее характеристики или предпосылки неработоспособности. Сначала она нацелена на уточнение характеристики новой батареи, а во втором – включает измерения черт на аккумуляторе, которые не питают шуруповерт в подходящем объеме. Проверка проводится только при {рабочей зарядке батареи.

При проведении проверки батарей дляшуруповертаследует держать в голове о воздействии «эффекта памяти». Это явление основано на том, что частая зарядка не разряженного полностью аккумулятора может поменять емкость элемента, за счет внедрения остаточных зарядов от предыдущей зарядки. Особо подвержены «эффекту памяти» никель-кадмиевые экземпляры. Такое свойство вызывает проведение полного «тренировочного цикла» перед проведением проверки. Он заключается в {рабочей разрядке батареи и последующей рабочий вариант зарядке его.

Более принципный параметр батареишуруповерта– ее емкость. Для ее определения существует особенный устройство – тестер аккумуляторов типа «кулон», но его в основном употребляют мастера, для большинства пользователей он не доступен. Поэтому Данный параметр, обычно, анализируется способом оценки других черт. Прямому измерению подвергается ток и напряжение на выходе аккумулятора.

Как разобрать аккумулятор шуруповерта

Вообще, аккумуляторные батареи многих электроинструментов построены одинаково. Отличается вольтаж и токи зарядки, а само устройство аналогично. В разъёмный пластиковый корпус упакованы аккумуляторные банки. Корпус скрепляется несколькими шурупами, дополнительная фиксация — пластиковыми защёлками.

После того как выкрутили шурпы (могут потребоваться специальные формы отвёрток) аккумулятор сразу не разваливается. Он держится как раз на защёлках. Внимательно осматриваем его, определяя их расположение. Нашли защёлки, придавили слегка пластик в том месте, потянули вторую часть на себя. Никаких сверх усилий, защёлки пластиковые, хрупкие.

Как восстановить аккумулятор шуруповерта: что в корпусе

Некоторые корпуса шуруповёртов типа «неразъёмные», они соединены силиконом или склеенные. Его аккуратно вынимаем, после чего повторяем манипуляции с разъединением корпуса. Восстановленную батарею можно снова склеить или использовать изоленту.

Неполадки в работе шуруповерта

Несмотря на разнообразие источников питания для АКБ, все они имеют похожее строение, а значит и неисправности у них одинаковые:

• разрыв цепочки, соединяющей банки;
• потеря емкости заряда (одного или нескольких);
• испарение электролита;
• разложение лития (только в некоторых батареях).

Основные причины поломки инструмента
Снижение емкости элементов АКБ – это распространенная проблема, которая случается даже при недолгом использовании устройства. Обусловлена неполадка тем, что даже когда единичный заряд утрачивает емкость, остальные банки уже не могут полноценно заряжаться. В результате сокращается время беспрерывного использования шуруповерта.

Причиной подобной поломки является «эффект памяти» или испарение электролита в элементах питания, которое происходит при их сильном нагревании. Тем не менее, даже с такими неприятностями можно справиться в домашних условиях, не обращаясь к специалистам.

Неработающие элементы восстанавливают или заменяют новыми. Второй случая актуален для литий-ионных АКБ, в которых произошло разложение лития – в этом случае останется только купить новый источник питания.

Особенности АКБ в шуруповертах

Открыв корпус, можно увидеть кассету из элементов, которая обеспечивает необходимым напряжением. Батареи называют «банками», они обычно стандартного размера и напряжения. Их отличие только в емкости, которая указывается на цилиндре батареи. Чем выше мощность АКБ, тем дольше он проработает.

Лучше иметь две батареи, чтобы можно при работе с одной заряжать вторую.

Литий-ионные аккумуляторы содержат контролирующую плату, а элементы защищены корпусом или пленкой. Если произошло разложение лития, то восстановлению такие батареи не подлежат.

Некоторые никелевые батареи имеют термодатчик. Никель-кадмиевые аккумуляторы возможно восстановить.

Аккумулятор шуруповерта отсоединяется и определяется неисправность. Действенный метод ремонта АКБ — замена неисправных элементов или «банок».

В инструкциях по эксплуатации не рекомендуют разбирать и менять аккумулятор шуруповерта. Но цена АКБ составляет более половину стоимости инструмента. Покупать новый инструмент не каждому по карману, поэтому некоторые мастера разбирают, ремонтируют, восстанавливают и меняют основные элементы аккумулятора.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Ток разряда АКБ шуруповёрта

Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.

Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12 имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.

Пример описания аккумуляторных батарей с одного из сайтов

На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.

Количество циклов заряда/разряда

Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах

Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.

Литий-ионные более компактные

Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.

С пластинами или без

Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.

Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.

Пластины можно припаять самому

Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.

Оживляем шуруповерт. Все для переделки шуруповерта на 18650 литий-ионные аккумуляторы

Аккумулятор шуруповерта рано или поздно «устанет» и его необходимо будет менять. Купить новый аккумулятор оправданно в ситуации когда инструмент стоит копейки. Но если у вас что-то более-менее приличное, или аккумулятор старый на Ni-CD, то однозначно имеет смысл поменять севшие 18650 аккумуляторы на новые или полностью перевести шуруповертс никеля на литиевые.

Безусловно, как и в любом деле, тут есть свои нюансы, но если ваши руки хотя бы минимально прямые, то самостоятельно переделать шуруповерт на литий совсем несложно. Нужно лишь знать что купить для переделки и понимать базовые нюансы процесса. А уж купить на алиэкспресс все для перевода шуруповерт на литий — элементарно.

Почему 18650 Li-ion? Преимущества литиевых аккумуляторов очевидны:

• большая плотность энергии на единицу массы
• низкий саморазряд
• фактически отсутствует эффект памяти
• доступность и цена

Кстати, если вы любите читать, то есть вариант отлично сэкономить! Книжный сервис ЛИТРЕС, крупнейший в России и странах СНГ дает четвертую книгу в подарок при покупке трех. Лично я именно там и покупаю книги уже порядка 5 лет. Ценник и без того доступный, а с таким бонусом выходит совсем небольшим. Есть удобное приложение для чтения и прослушивания книг. По ссылке выше — одна из моих подборок, в которой есть жирный обновляемый промокод.

Переделка аккумулятора шуруповерта. Что нужно знать:

1) Для шуруповерта нужны высокотоковые 18650 аккумуляторы (идеально — Sony/Murata VTC5, VTC5A, VTC6. Допустимо — Samsung 25R), либо менее высокотоковые аккумуляторы, соединенные в параллель (если позволяет место).

2) Категорически нельзя использовать старые ноутбучные аккумуляторы и просто разные аккумуляторы. Все 18650 аккумуляторы в сборке должны иметь минимальный разбег емкости и прочих характеристик. Безусловно, купить высокотоковый 18650 аккумулятор на алиэкспресс — самое простое решение. Только заранее учитывайте что название модели не будет иметь никакого отношения к ячейке внутри. 4 аккумулятора, купленные одним лотом у одного продавца могут существенно отличаться по емкости и внутреннему сопротивлению. Хотя ниже по ссылке будет неплохой вариант для тех, кто не хочет паять.

Идеальный вариант — купить 18650 у проверенного продавца на том же avito, или заказать 18650 на nkon В последнем случае придется заплатить 10 евро за доставку, но аккумуляторы будут 100% оригинальные и намного дешевле покупки на месте (что сведет оплату доставки в ноль). Лично я много лет беру аккумуляторы именно в этом магазине.

Я делал статью о том как выбрать 18650 литий-ионный аккумулятор, если интересно — читаем ее тут

3) Подключение аккумуляторов к BMS плате производится строго последовательно: вначале 0 В затем 4,2 В, 8,4 В, 12,6 В, 16,8 В. При нарушении BMS работать не будет!

4) 18650 аккумуляторы в сборке должны быть заряжены одинаково. Лучше всего зарядить каждый аккумулятор отдельно и затем собрать в сборку.

5) Как посчитать сколько нужно 18650 литиевых аккумуляторов вместо никелевых? В целом, расчет такой: 2-3 NiCd = 1 литиевый, 5-6-7 NiCd = 2 литиевых, 8-9-10 NiCd = 3 литиевых, 11-12-13 NiCd = 4 литиевых

6) Литиевые аккумуляторы очень боятся перегрева. Идеальный вариант — точечная сварка. Пайка тоже вполне работает. Как паять 18650? Самое главное — вам нужно максимально большое жало. Свести время контакта жала и 18650 аккумулятора к минимуму и не перегреть последний. В остальном процесс не отличается от любой другой пайке. Лучше всего набить руку на тех старых аккумуляторах, которые вы будете заменять.

BMS-плата

На 3\4\5 х 18650 аккумуляторов 100А с балансиром

BMS (Battery Management System) – система управления батареей. BMS-плата исключительно важна при переделке шуруповерта на литий. Зачем она нужна и как она работает? Она контролирует заряд и разряд, предотвращая переразряд и перезаряд аккумулятора шуруповерта, в нее встроен «балансир», который заряжает отдельно каждый Li-Ion аккумулятор в сборке. Последнее крайне важно! Бывают BMS без балансира! 3S — 12v, 4s — 14v, 5s — 18v Чтобы выбрать BMS плату, надо учитывать что минимальный ток должен быть 30А, иначе она будет уходить в защиту.

Вариант BMS-платы по ссылке на 2-3 доллара дороже каких-то базовых версий, но вы получаете 100А вместо 30А или 40А. На мой взгляд, по функционалу это лучшая БМС-плата с алиэкспресс и заслуживает этой символической переплаты.

Готовые сборки 18650 аккумуляторов

Купить тут

Для тех, кто не хочет паять, на алиэкспресс можно купить готовые сваренные 18650 сборки для шуруповёртов! S – число аккумуляторов последовательно (рост напряжения), P – число аккумуляторов в параллель (рост ёмкости). Таким образом, для базового 12V шуруповёрта надо купить 3S1P или 3S2P (увеличиваем емкость), для18-20V шуруповёрт – 5S1P / 5S2P (много ёмкости). Описание моделей аккумов читайте чуть ниже

Я на 100% уверен что по ссылке никаких VTC6 не будет, но даже то что есть позволяет рассчитывать на нормальную работу, отзывы хорошие.

Индикатор питания

Купить тут

Простая и полезная штука, которая показывает заряд аккумулятора.

Мини-аппарат для точечной сварки

Купить тут

Если у вас нет желания паять или самостоятельно делать аппарат для точечной сварки из потрохов микроволновк, то вас может выручить вот этот вот инструмента. Несмотря на исключительно компактные размеры, он совершенно рабочий и может здорово выручить. Особенно в ситуации где варить надо где-то на месте куда неудобно тащить полноценный аппарат.

Лента для сварки 18650 аккумуляторов

Купить тут

Если покупка готовых аккумуляторных сборок вам неинтересна, то вам однозначно потребуется лента для соединения аккумуляторов. Ее, разумеется, можно купить и на месте. Но если вы все равно ждете ту же BMS плату с алиэкспресс, то имеет смысл заказать там и все остальное и сэкономить время на походы по магазинам.

CC/CV модуль зарядки

Купить тут

А вот этот CC\CV модуль нужен для тех, кто решил перевести шуруповерт на литий. Старая-то зарядка заряжать не будет и вам потребуется это небольшой блок. Если есть мультиметр — можно настраивать по нему. Если потратить лишние пару баксов не проблема, то можно обеспечить себе максимальную наглядность всех параметров, от напряжения до тока и купить версию с дисплеем.

Блок питания для зарядки

Купить тут

Внимание! Li-ion сборку необходимо заряжать строго зарядником для литиевых аккумуляторов! Зарядка для никеля не будет работать! Чтобы купить нужный блок зарядки, нужно умножить количество аккумуляторов в вашей сборке на 4.2. Т.е. 1х188650 – 4.2v, 2 – 8.4v, 3– 12.6v и так далее. На алиэкспресс очень много разных блоков питания, просто вбейте в поиск Power supply 4.2v (или какое-то другое необходимое напряжение)

Держатель 18650 аккумуляторов

Купить тут

Далеко не самая важная деталь в вашей сборке. Чтобы аккумуляторы не тряслись можно сколхозить и какие-то варианты из поролона и термоусадк. Но, если хотите чтобы все было красиво и аккуратно — лучше этих держателей ничего нет.

Силиконовый провод

Купить тут

Разумеется, потребуется и провод. И, скажу прямо, хороший кусок добротного, мягкого силиконового провода пригодится даже без переделки или ремонта шуруповерта. У меня дома лежит по метру черного и красного и этот запас не раз меня здорово выручал

Ну вот, собственно и все. На алиэкспресс есть абсолютно все что вам может потребоваться для того чтобы заменить в шуруповерте старые 18650 аккумуляторы на новые или перевести шуруповерт с никеля на литий-ионные аккумуляторы.

Вот еще один важный момент. Зачастую, доставка с али займет много времени. Стоит посмотреть на товары для перевода шуруповерта на литий тут на Яндекс-Маркет.

Если вы работаете с шуруповертом или любым другим инструментом, наверняка вам пригодится хороший налобный фонарь. Сейчас на алиэкспресс есть возможность купить на самом деле недорогую и хорошую модель: со встроенной зарядкой, хорошим по яркости и цветовой температуре светом, магнитом в торце (идеально для работы под капотом). Если интересно — вот мой полный обзор и сравнение Sofirn SP40

Надеюсь текст был интересен. Приглашаю вас подписаться на мои:

Канал с обзорами на UTUBE

Группа в , где я до публикации обзоров я выкладывают анонсом какие-то материалы из них, публикую промокоды и купоны на какие-то интересные фонарики + рассказываю о выходе новых моделей.

Канал в telegram с самыми свежими скидками и промокодами!
