Является ли ресивер сосудом работающим под давлением

Устройство и принцип действия воздушных ресиверов

Воздушные ресиверы
(иное название – воздухосборники) представляют собой металлические сосуды, внутри которых находится сжатый воздух. Они оснащены предохранительным клапаном, предназначенным для сброса газа при скачках давления в сети; входными и выходными патрубками для подключения в сеть и прохождения газа из ресивера; патрубком для слива конденсата.

Необходимость в установке ресивера обусловлена тем, что компрессор в сеть сжатого воздуха выдаёт газ порциями, это может быть причиной поломки или снижения качества продукции предприятия, т. к. практически все виды оборудования очень чувствительны к пульсациям сжатого воздуха.

Ресиверы предназначены для подавления этих пульсаций при работе компрессоров. При сглаживании колебаний давления сжатого воздуха работа компрессора становится более равномерной, пусков двигателя становится меньше. За время нахождения воздуха в ресивере его температура падает, образуется конденсат.

Это еще одна функция ресивера – хранение и охлаждение сжатого воздуха. Воздухосборник выступает источником сжатого воздуха при его повышенном потреблении за короткий промежуток времени, если возникли перебои в работе компрессора.

Комплектация автоматических блоков и вопросы безопасности

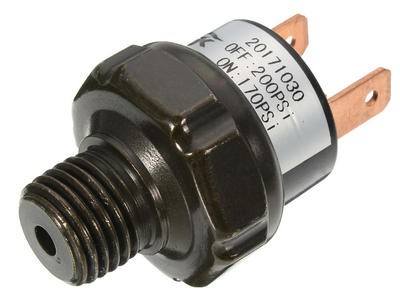

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.
Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

Виды ресиверов и область их применения

Воздухосборник применяется в составе компрессорных станций (КС), азотных, аммиачных и хладоновых установок для хранения и производства сжатого воздуха, азота, кислорода и т.п.

Воздушные ресиверы бывают:

• линейные. Их устанавливают между регулирующим вентилем и конденсатором. Такие ресиверы служат для компенсации различий в заполнении жидкостью испарительного оборудования во время скачков тепловой нагрузки. Освобождая от жидкости конденсатор, они создают поток жидкого агента, двигающийся равномерно к регулирующему вентилю. Поддерживаемый на одном уровне хладагент становится гидравлическим затвором, который препятствует перетеканию пара в испаритель.
• защитные. Их устанавливают ниже определенной отметки, где размещено оборудование испарительной системы. Предназначены для слива жидкости из отделителей жидкости и испарителей в безнасосных системах снабжения хладагентом.
• дренажные (РД иди РДВ). Такие ресиверы нужны для слива жидкого хладагента из трубопроводов и агрегатов холодильной установки при их ремонте и в ходе их эксплуатации. циркуляционные (РЦЗ и РКЦ). Резервуары, которые заполнены жидким хладагентом, предназначены для обеспечения непрерывной работы циркуляционного насоса, подающего в испарители жидкость.
• Циркуляционные воздушные ресиверы применяют в насосно-циркуляционных агрегатах по снабжению жидким хладагентом испарительных систем. Воздушные дренажные ресиверы РД применяют как защитные, дренажные, линейные и циркуляционные ресиверы; воздушные вертикальные ресиверы РДВ используются в качестве циркуляционных и защитных ресиверов.

Цены на воздушные ресиверы, реализуемые компанией ООО “АЙРТЕХНО”, вы можете узнать в прайс-листе.

Особенности и преимущества винтовых компрессорных агрегатов

Сегодня именно они являются наиболее используемым оборудованием для сжатия воздуха и почти полностью вытеснили собой другие разновидности. Объектами для их установки становятся предприятия практически всех видов промышленности:

• Строительство
• Автомобилестроение
• Металлургия
• Химическая промышленность
• Пищевая промышленность
• Фармацевтика
• Горно-шахтная промышленность
• Деревообрабатывающая промышленность.

Причины популярности лежат в многочисленных достоинствах, ключевым из которых является механизм сжатия. Используемые в данном случае роторы с вращающимися по направлению друг к другу зубьями показывают себя надежнее, чем поршни с их возвратно-поступательным движением, а также обеспечивают компактность размеров и легкость веса.

Также стоит учитывать, что винтовой компрессор – это агрегат, нагнетающий воздух постоянно, а не импульсами, и поэтому не нуждается в подключении ресивера. Это удешевляет эксплуатацию.

В числе других преимуществ (по сравнению с поршневыми моделями).

• Экономичность потребления энергии – расход ниже на 30%, что возможно благодаря отсутствию трения в винтовом блоке. Тогда как в конструкции поршневого блока трения избежать не удастся.
• Долговечность – клапаны отсутствуют, система смазки и охлаждения проста и максимально надежна. В результате оборудование можно эксплуатировать до 10-12 лет, лишь осуществляя плановое техническое обслуживание.
• Впечатляющие технические характеристики – конструкция винтового компрессора позволяет ему сохранять КПД на уровне до 95% и выше, обеспечивая, при этом, производительность по сжатому воздуху до 60 м3/мин.
• Наличие звукоизоляции – благодаря специальным кожухам обеспечивается достаточно низкий уровень шума. Например, компрессоры ALMiG имеют уровень шума от 60 до 79 дБ. И только самые мощные модели — до 83 дБ.
• Отсутствие вибрации — так как сжатие в компрессоре происходит за счет вращения роторов, вибрация не создается. Вибрация винтового компрессора говорит о возможной неисправности.
• Есть цифровое управление, позволяющее в автоматическом режиме контролировать работу оборудования. Управление можно осуществлять, как непосредственно, так и удаленно.
• Низкая потребность в обслуживании – проводить плановое техническое обслуживание нужно через каждые 4000-6000 часов эксплуатации (против 500 часов у поршневых моделей).
• Малый расход масла – до 3 мг/м3, в сравнении с поршневым, где содержание масла в сжатом воздухе может достигать и 60 мг/м3.
• Нетребовательность в вопросах установки и монтажа – за счет компактных габаритов появляется разнообразие вариантов их размещения в пределах цеха (площадки), для монтажа нет необходимости заливать отдельный фундамент.

Отдельным преимуществом является воздушное охлаждение, благодаря которому нет нужды встраивать оборотное водоснабжение и, что даже важнее, появляется возможность вторично использовать выделившееся тепло.

Виды ресиверов и схемы их подключения

Ресиверы бывают горизонтальные и вертикальные.

Горизонтальный воздухосборник обычно входит в состав поршневого либо винтового компрессора.

Горизонтальные воздухосборники устанавливают для компактного расположения на нем компрессорного блока и электродвигателя.

Для потребностей крупных предприятий ресиверы могут достигать объем до 80 м3, плюсы горизонтальных ресиверов — их устойчивость и простота обслуживания.

Вертикальные воздухосборники могут существенно сэкономить площади в производственном цикле, что в итоге отражается и на стоимости изделия.

На предприятии обычно устанавливают несколько десятков вертикальных ресиверов, подключая их последовательно или параллельно.

Вариант параллельного расположения воздухосборников имеет существенное преимущество: пропускная способность системы становится равна сумме пропускных способностей всех ресиверов в сети. Кроме того, можно в случае ремонта выключить один из ресиверов системы.

При последовательном расположении воздухосборников в сети пропускная способность ниже, но каждый ресивер служит также своеобразным мини-сепаратором, очищая воздух от избытка влаги и масла.

Проходя через последовательно подключенные воздухосборники, воздух многократно очищается от эмульсии из влаги и масла, снижая нагрузку на агрегаты и продлевая срок их службы.

Max пропускная способность системы с последовательным подключением ресиверов равна min пропускной способности какого-либо ресивера всей системы.

На предприятиях сейчас наблюдается тенденция избегать покупки ресиверов с большим объемом, устанавливая определенное количество небольших воздухосборников (до 1 м3). Установка таких ресиверов не контролируется Ростехнадзором.

Комплектация Предлагаемые нами ресиверы комплектуются: предохранительным клапаном;краном (предназначенным для слива конденсата); штуцерами для подключения магистрального трубопровода и приборов; прибором для измерения давления (манометром); паспортом установленной формы. По требованию Заказчика комплектация может быть изменена. Материал, из которого изготавливают воздухосборники – низколегированная и углеродистая сталь. Климатическое исполнение воздухосборников «У1–У4» согласно ГОСТ 15150-69. Их расчётный срок службы – 20 лет.

Устройство воздухосборников сжатого воздуха

Саратовский резервуарный завод изготавливает ресиверы сжатого воздуха в горизонтальном и вертикальном исполнениях. Производительность и выполняемые функции не отличаются. Преимуществом вертикального исполнения является минимально занимаемая площадь, которая может быть использована в других целях.

Корпус представляет собой цилиндрический корпус с эллиптическими днищами. В стенке предусматриваются патрубки, штуцеры и люки для установки технологических приборов, для подачи и выдачи рабочей среды, отвода конденсата/масла и осуществления планового обслуживания или ремонта.

Из-за того, что оборудование эксплуатируется при высоком давлении (до 1,2 МПа), они комплектуются контрольно-измерительными и предохранительными устройствами, которые гарантируют надежную и безопасную работу.

В стандартную комплектацию входит:

• манометр с трехходовым краном
• датчики давления
• предохранительно-сбросной клапан
• измерительные приборы
• подводящий трубопровод
• сливной патрубок для отвода конденсата пара
• штуцеры для подключения, например, к компрессору

Монтаж сосудов на месте эксплуатации осуществляется на опоры.

Назначение штуцеров*

Габариты воздухосборника сжатого воздуха* объемом до 50 м3

*расположение и назначение штуцеров, а также габаритные размеры даны для справки

Для чего нужен ресивер в компрессоре?

Оборудование для производства сжатого воздуха используют повсеместно. Его применяют во всех отраслях промышленности, при выполнении строительных работ, в авторемонте, при производстве продуктов питания, в сельском хозяйстве, а также в любых других направлениях деятельности современного человека. В подавляющем большинстве случаев агрегаты используют в комплекте с ресивером — металлическим сосудом, в который поступает сжатый воздух. Данные резервуары также получили широкое распространение, поэтому заслуживают более подробного рассмотрения.

Назначение воздухосборника или зачем нужен ресивер в компрессоре?

Среди всех типов установок, предназначенных для сжатия различных сред, наибольшее распространение получили поршневые и винтовые агрегаты. Первые сжимают воздух за счет возвратно-поступательного движения поршня. При этом в цилиндре попеременно возникает то разряжение, то повышение давления. Как следствие, в случае прямого подключения, в пневмосистеме предприятия возникает пульсация. При эксплуатации винтовых агрегатов этот эффект выражен не столь явно, но тоже присутствует.

Вместе с тем отметим, что значительная часть пневмооборудования чувствительна к качеству подачи сжатого воздуха, поэтому при постоянной пульсации в системе быстро выходит из строя. Решением проблемы стало применение воздухосборников, которые гасят помпаж и обеспечивают стабильное снабжение инструмента сжатым воздухом. Впрочем, выравнивание давления — это важный, но не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Помимо этого резервуары решают и другие задачи, в том числе:

•

• Дополнительное охлаждение и очистка от конденсата. В соответствии с законами физики, при сжатии температура рабочей среды повышается. После того как воздух попадает в пневмосистему предприятия, он снова остывает. При этом содержащаяся в нем влага выпадает в виде конденсата. Это ведет к коррозии металла и повреждению оборудования. Ресивер решает и эту проблему. Его встраивают между компрессором и потребителями. Снижение температуры рабочей среды и выпадение конденсата происходит именно в воздухосборнике, как следствие, оборудование надежно защищено от влаги. Последнюю, кстати, удаляют из ресивера через специальный сливной кран.
• Снижение вибрации. И бензиновые, и дизельные двигатели внутреннего сгорания, равно как и электрические моторы, вибрируют при работе. При этом важно отметить, что увеличение вибрации ведет к росту уровня шумового загрязнения помещения, а также к разрушению основания, на котором установлен агрегат. Применение воздухонакопителя объемом 500 и более литров позволяет значительно сократить вибрацию двигателя.

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре. Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

• дополнительную очистку рабочей среды от пыли и других загрязнений;
• повышение энергоэффективности оборудования;
• сокращение циклов включения/выключения компрессора;
• снижение затрат на охлаждение сжатого воздуха;
• нейтрализация завихрений, которые образуются при нагнетании газа.

Как видите, воздушные ресиверы решают множество задач, связанных с обеспечением стабильной работы потребителей. Практика показывает, что во многих случаях нормальная работа предприятия невозможна без использования воздухонакопителей. А там, где без них можно обойтись, установка ресивера сокращает эксплуатационные затраты, продлевает срок службы оборудования, повышает эффективность техники.
Обратите внимание! Рассказывая, зачем нужен ресивер в компрессоре, мы не преследовали рекламных целей. Главная задача этой статьи состоит в том, чтобы предоставить вам максимально подробную информацию о воздухонакопителях.

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение. Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера.

Подготовлено: Дмитрий Запорожцев

Оборудование для производства сжатого воздуха используют повсеместно. Его применяют во всех отраслях промышленности, при выполнении строительных работ, в авторемонте, при производстве продуктов питания, в сельском хозяйстве, а также в любых других направлениях деятельности современного человека. В подавляющем большинстве случаев агрегаты используют в комплекте с ресивером.

Где заказать воздухосборник. Преимущества ВЗРК

Обратившись в нашу организацию: «Волгоградский Завод Резервуарных Конструкций» чтобы купить воздухосборник газа Вы получите полный комплекс услуг:

1. Конструирование и планирование;
2. Изготовление всего необходимого оборудования;
3. Доставка автомобильным или железнодорожным транспортом;
4. Подготовка основания и монтаж;
5. Проведение комплекса подготовки и сдачи в эксплуатацию.

Мы работаем «под ключ» от получения заявки до запуска сосуда в эксплуатацию.

На нашем производстве работают специалисты, аттестованные НАКС (Национальное Агентство Контроля Сварки). Применяется финское и швейцарское оборудование.

Весь металл, поставляемый на завод проходит входной контроль. Для проверки качества используем специальные рентгеноскопические приборы, позволяющие определить даже внутренние дефекты швов. Наличие современного высокопроизводительного оборудования позволяет нам производить продукцию высокого качества в кратчайшие сроки.

Мы имеем все необходимые сертификаты и разрешения.

Источник

Ресивер для компрессора: принцип работы и виды

Ресивером называется поставляемый с компрессоромметаллическийили пластмассовый сосуд, в котором скапливается, хранится и расходуется по мере потреблениясжатый воздух. Этот резервуар нужен для повышения эффективности работы компрессора и ее оптимизации.

В чем его задача?

Прежде всего, ресивер сглаживает пульсацию давления подаваемого в рабочую зону воздуха. Перепады давления в процессе работы компрессора неизбежны, потому что в каждом цикле есть фаза всасывания и фаза нагнетания воздуха. Но минимизировать эти скачки можно, с чем и справляется стабилизирующий давление ресивер.

Накапливание в ресивере воздуха под давлением ведет к снижению суммарной вибрации в системе, а это уменьшает и уровень шума, и степень нагрузки на основание стационарного агрегата.

Кроме того, при перебоях в работе компрессора ресивер еще выполняет свои функции. При отключении питания илиподсоединении к компрессору дополнительного потребителя устройствов течение некоторого времени продолжает подавать сжатый воздух.

Еще одним полезным «побочным эффектом» можно признать некоторое охлаждение выходящего из компрессора воздуха:за время пребывания в ресивере он немного остывает.

Ресивер также очищает воздух от конденсата, защищая стальные детали компрессораот коррозии – иначе бы к ее интенсивному появлению могла привести повышающаяся с ростом давлениявлажность воздуха.

Устройства с датчиками давления

Ресивер для компрессора производится с баллонами разной емкости. Некоторые устройства подходят для мощных компрессорных установок. Однако в данном случае многое зависит от диаметра патрубка. Если рассматривать модели на один выход, то у них показатель допустимого давления в среднем равняется 5 бар. При этом прижимная сила может максимум доходить до 12 Н.

Клапаны обратного действия устанавливаются с подкладками и без них. Редукторы можно встретить разной проводимости. Тройники на ресиверы устанавливаются диаметром от 2.4 см. Если рассматривать простые модификации, то у них используется только один фильтр. Показатель допустимого давления у ресиверов этого типа составляет около 2 бар. Они подходят для компрессоров общей мощностью от 8 кВт.

Большинство компрессорных станций кроме машины, сжимающей газ до необходимого давления, включает в себя и металлическую емкость, называемую ресивером. Часто она своими размерами значительно превосходит сопутствующее оборудование. В данной статье вы найдете объяснение, зачем нужен ресивер для компрессора, и по каким параметрам он подбирается для конкретной установки.

Назначение воздушной емкости напрямую связано с физическими свойствами сжатых газов. Они тем быстрее теряют давление в случае появления расхода, чем меньший объем занимают. Ресивер нужен в компрессоре для выполнения следующих функций:

• создания необходимого запаса воздуха для снабжения потребителя без включения мотора или при его непредвиденном останове;
• сглаживания колебаний давления, особенно характерных для поршневых машин;
• обеспечения удобства регулирования выходных параметров исходящего из компрессорной установки газа;
• уменьшения вибрации, шума, уровня пиковых нагрузок;
• сбора влаги и мелких механических включений, содержащихся в газе.

Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей.

Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами.

Для заполнения баллона и расхода из него воздуха бывает достаточно одного штуцера, но лучше работают модели с отдельным входом и выходом газа. С целью контроля давления некоторые производители дополнительно предусматривают установку манометра

. У больших емкостей это требование является обязательным. Для их ревизии и очистки ввариваются лючки.

Пространственное расположение ресивера в зависимости от удобства компоновки оборудования выбирается горизонтальным или вертикальным.

Первый вариант дает большую устойчивость мобильным агрегатам. Второй обеспечивает лучшее отделение конденсата и требует меньше места для установки.

Ресивер компрессора. Точный расчёт и подбор

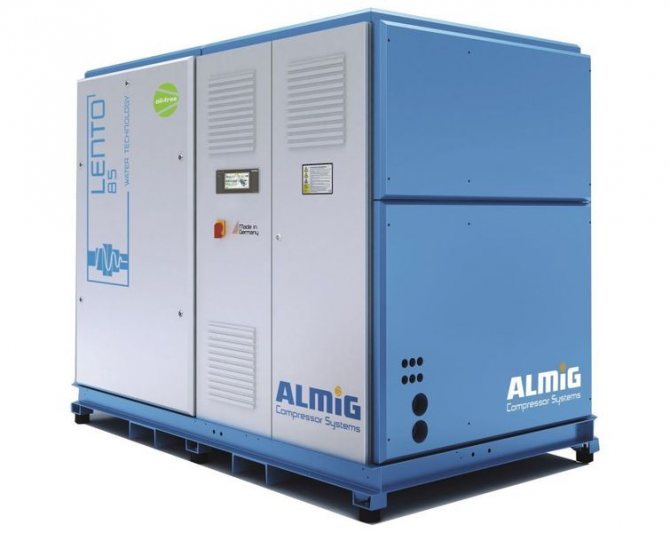

Особенности безмасляных приборов

Данный вариант может быть незаменимым в некоторых ситуациях. Почему? Потому что на выходе дают на 100% чистый воздух, без каких-либо примесей, а это актуально для предприятий с высокими требованиями к качеству сжатого воздуха.

Такая техника востребована в фармацевтическом секторе, в медицинских учреждениях, в пищевой промышленности, на определенных химических заводах. Хотя в других сферах, где требуется применение безмасляного сжатого воздуха, она тоже является актуальной – благодаря следующим своим преимуществам, которые мы покажем на примере наших безмасляных компрессоров серии LENTO:

• нет необходимости в использовании магистральных фильтров в системе подачи сжатого воздуха, в большинстве случаев;
• встроенный рефрижераторный осушитель и отсутствие магистральных фильтров в системе сводит к минимуму перепад давления. Это снижает потребление электроэнергии, которое компрессор затрачивает для поддержания требуемого давления в сети;
• конденсат после компрессора может быть слит в канализацию без дополнительной очистки;
• высокая надежность и значительно меньшие затраты на обслуживание и ремонт, в сравнении с двухступенчатыми безмасляными компрессорами;
• прямой привод передает мощность от электродвигателя к винтовому блоку с эффективностью 99,9%, в отличие от двухступенчатых винтовых блоков, эффективность которых примерно 98% из-за потерь на зубчатом редукторе;
• низкая скорость вращения роторов винтового блока – это меньшая нагрузка на подшипники и низкий уровень шума, в сравнении с двухступенчатыми блоками.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

1. Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
2. Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
3. Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
4. Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

Особенности при эксплуатации воздухосборников (ресиверов)

Ресивер должен быть установлен и проверен перед запуском с учетом требований ГОСТ 24444-87 и СНиП 3.05.05-84.

Должны быть выполнены требования мер безопасности.

Ежедневный осмотр и обслуживание выполняется только аттестованными работниками. Через 5000 часов производится очистка от масляных загрязнений.

Один раз в четыре года сосуд должен пройти освидетельствование. Дефектоскопию проводят службы, специализирующиеся на проверках сварных швов и состояния металла. Дата проведения проверки и заключение о дальнейшей эксплуатации сосуда записывается в паспорт.

Однотипные ресиверы легко объединяются. Последовательное соединение улучшает степень очистки воздуха, а при параллельном – возможно ремонтировать один без остановки компрессора.

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

1. Предельными значениями влажности воздуха.
2. Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
3. Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, //www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

• Для компрессора мощностью до 5 кВт – до 100 л;
• Для компрессора мощностью до 10 кВт – до 300 л;
• Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Типы воздухосборников и их технические характеристики

По конструкции воздухосборники газа подразделяются на:

Стационарные и передвижные. Передвижные обычно не делаются емкостью больше 500 литров.

Обычно рассчитаны на рабочее давление 0,8 МПа, но возможно повышенное до 1,4 Мпа и даже до 2,5 МПа.

Емкость стационарных воздухозаборников стандартна и бывает 0,5, 1,0, 1,6, 2,0, 3,2, 4,0, 6,3, 8,0, 10,0, 16, 20, 25, 32, 40, 50 метров кубических.
