Сверлильный станок своими руками: ТОП-10 схем с фото (+ инструкции)

Каждый мастер знает, что для проделывания отверстия нужен особый инструмент — дрель. Сейчас ни один дом не обходится без этого инструмента. Больше всего в использовании дрели нуждаются мастера, работающие с деревом или камнем постоянно.

Самое сложное в таких случаях — сделать множество отверстий точно и ровно. На крупных заводах по изготовлению таких изделий существуют специальные машины для сверления.

Для мастера в домашних условиях такой огромный прибор ни к чему, поэтому чаще всего люди делают собственные сверлильные станки.

По размеру такой станок гораздо меньше и компактнее заводского. Его можно с легкостью разместить в маленьком гараже или мастерской. Как сделать и спроектировать сверлильный станок своими руками мы сейчас и рассмотрим.

Принцип работы и основные узлы сверлильного станка

Сверлильный станок – это хорошо структурированное изделие. Во-первых, станина. Как правило, это стальная плита (но для малых устройств может быть изготовлена из лёгкого сплава), на которой монтируется всё изделие. На дальнем от мастера краю станины вертикально установлена стойка.
По ней перемещается вверх-вниз и поворачивается вправо-влево рабочая часть, состоящая из мотора, рабочей головки с патроном и, если она есть, трансмиссии. Головка на стойке фиксируется в требуемом положении стопорным механизмом.

А точное позиционирование высоты шпинделя с патроном и сверлом выполняется специальной рукояткой.

Профессиональный сверлильный станок

Мотор и рабочий шпиндель могут располагаться по обе стороны стойки. В этом случае между валом двигателя и рабочим шпинделем организуется ременная передача на нескольких парах шкивов. Перекидывая ремень с одной пары на другую, устанавливают разную скорость вращения рабочего органа – сверла.

Сверлильный станок со шкивами и ременной передачей

Другой вариант – монтаж патрона на вал мотора. Конструкция проще, но регулировать скорость вращения сверла приходится изменением скорости вращения двигателя, а для этого уже нужна электрическая или электронная схема.

Сверлильный станок с патроном на валу мотора

Рабочим инструментом является сверло. Сверла классифицируются по размерам и по назначению. В практике самодельщиков применяются диаметры от 0,5 мм до 12 – 18 мм. Свёрла выбираются для работ по дереву, пластмассе, твёрдому и мягкому металлу, бетону. Они будут отличаться геометрией заточки рабочего конца и наличием или отсутствием твёрдой наплавки на конце.

Сверло

Работает станок таким образом. Мотор крутит рабочий шпиндель, на нижнем конце которого сидит патрон. В нём зажато сверло. При быстром вращении и нажиме на поверхность сверху вниз, сверло режущими кромками врезается в материал.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Примечание: как правило к станинам для дрели опционально предлагается поворотно-сдвижной стол для детали, позволяющий производить отдельные виды фрезеровки. Цена в пределах $20.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Как выбрать материал

Это зависит от того, какую цель вы преследуете. Если вам нужна стойка для разовых работ, смело используйте все, что найдете под рукой — обрезки металла, деревяшки, фанеру и т.д.

Если же вы хотите сделать настольный вариант сверлильного станка, то к выбору материалов нужно подойти ответственно.

Придется потратиться на покупку профтрубы и других комплектующих: в частности, потребуется приобрести хорошие направляющие и подшипники.

Поделись на FaceBookДобавь в ВкПоделись с одноклассникамиОтправить в Whatsapp

Варианты и методики для создания хорошего сверлильного станка

На промышленных предприятиях и в цехах с большими объемами повторяющихся процедур, связанных с обработкой материалов, не обойтись простыми конструкциями.

Это обеспечено тем, что в ходе выполнения сверлильных мероприятий подвергаются механической обработке материалы с различной плотностью и твердостью.

Чтобы собрать качественный и производительный станок для сверления отверстий можно выбрать разные варианты, к наиболее распространённым из них относятся следующие:

• станок для сверления из профессиональной дрели с надежной и устойчивой подставкой;
• оборудование с асинхронным двигателем и возможностью установки сверл разного диаметра.

Отличающиеся по конструкции вертикальные и горизонтальные станки для сверления, изготовленные собственноручно, позволяют работать с разными материалами.

Это могут пластиковые, металлические и деревянные детали, для обработки которых необходимо соблюдение параметров точности и качества сверлильных мероприятий.

Используя оба варианта можно значительно сэкономить средства, не тратя их на приобретение дорогого станка заводского производства, который не так часто будет эксплуатироваться.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Виды сверлильных станков своими руками

Существуют различные виды сверлильных станков, сделанных в домашних условиях. Они различаются по: материалу изготовления, структуре, размерам.

И домашние мастера не перестают придумывать новые конструкции и подбирают размеры для сверлильных станков. Ведь не все изготавливают станки по уже готовым чертежам.

Вот некоторые самые популярные конструкции сверлильных станков:

Беспроводной станок из древесины. Эта конструкция хорошо подходит для портативного сверления больших изделий. Так как работа дрели в таком станке обеспечивается за счет аккумулятора, необходимо делать специальную деревянную коробку. Чертеж станка подгоняется самостоятельно под размеры встраиваемой дрели.

Мини сверлильный станок. Изготовление такого инструмента не отнимет много сил и времени. Данная конструкция считается наиболее экономичной, не требует большого количества материалов. Модель проектируется в зависимости от размера и формы дрели, закрепить саму дрель можно обыкновенными резиновыми жгутиками, либо кабельными стяжками.

Станок из пластиковых труб. Этот вариант хорош для тех, у кого после ремонта сантехники остались обрезки труб. В другом случае этот вариант является очень экономичным, так как трубы ПВХ стоят дешевле металла или дерева. Сделать его не так уж сложно, главное соблюдать пропорции и размеры.

Данные станки легко собираются, не дорого стоят и очень удобны. Но все же, чаще всего мастера предпочитают более классический вариант.

Материалы и инструмент для изготовления станка

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Какой двигатель выбрать?

Рассмотрим требования, которые предъявляются к двигателю от стиральной машины, чтобы эффективно использовать его для оснащения циркулярной пилы.

Потребуется двигатель с диапазоном мощности от 120 до 2000 Вт. Все зависит от объемов работ, которые планируются для циркулярной пилы.

Циркулярные пилы имеют следующие мощностные характеристики.

120 Вт — это минимальный предел для мощностей циркулярной пилы. Для ее оснащения используются миниатюрные диски с диаметром до 10 сантиметров, которые позволяют разрезание бруска 5-7 сантиметров. Двигатели такой мощности монтировались на стиральных машинах с верхней загрузкой типа «Малютка».

Для более высокой производительности рекомендуется подбирать двигатели с мощностью под категорию средних и тяжелых циркулярных пил. В таком диапазоне среди советских и российских машинок прекрасно зарекомендовала себя модель «Вятка» и «Вятка-Автомат».

Кроме того, двигатель должен иметь следующую конфигурацию и исполнение:

• На двигателе смонтировано БРНО, то есть кабельный ввод. Он понадобится для оснащения циркулярной пилы системой управления.
• Форма двигателя прямая, вал непосредственно получает движение от редуктора без гипоидных шестерен. Прочие конструкции осложняют монтаж.
• Вал должен «выходить» из редуктора на 5-7 сантиметров.

Движок от машины – автомат

Для самодельной циркулярной пилы подойдет двигатель от любой современной стиральной машины — автомат. Производитель не имеет значения, можно выбирать любой: LG, Samsung, Bosch, Ariston.

Такой двигатель имеет хорошие характеристики, например большое количество оборотов, до 15 000 оборотов в минуту и достаточную мощность, до 700 Вт. Также многие модели оснащаются встроенным таходатчиком – счетчиком оборотов. Кстати, с его помощью можно регулировать обороты циркулярки.

Стоит заметить, что 15 000 оборотов для циркулярной пилы – это очень много и соответственно опасно для жизни в случае заклинивания диска. В инструментах этого типа число оборотов в минуту не должно превышать 6 000 – 7 000 об/мин. В самодельном инструменте нужно обязательно уменьшить этот показатель с помощью реостата или того же таходатчика.

Лучше выбирать самый простой двигатель (без таходатчиков и защитных устройств), запуск которого можно выполнить обычной кнопкой старт-стоп через автоматический пускатель. Для такой задачи подойдут двигатели с наименьшим количеством проводов, идущих внутрь его.

Сверлильный станок из обычной дрели

Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:

• Основание, которое еще называют станиной;
• механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
• устройство для обеспечения подачи;
• вертикальную стойку, на которой закрепляется механизм вращения.

Схема самодельного станка из дрели

Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.

В качестве материала станины такого сверлильно-присадочного станка можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.

То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.

При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.

После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым — к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.

Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.

Если все же делать

Тем не менее, возможны случаи, когда самодельный сверлильный станок либо обойдется дешевле или вовсе даром, либо самая лучшая дрель на станине его не заменит. Дело в том, что на колонну, кроме изгибающих и вибрационных нагрузок передаются также крутильные от рабочего органа (инструмента – сверла, фрезы). Обусловлено это разностью плеч рычага от оси колонны до ближнего к ней и дальнего краев инструмента; крутильные нагрузки от фрезы, грызущей материал одни краем, на порядок больше, чем от сверла. Поэтому получить точность обработки дрелью на станине свыше 0,1 мм нереально (почему – см. далее), а допустим, под резьбу М3 нужно отверстие 2,7; под М2,5 – 2,2, и погрешность обработки в таком случае оказывается неприемлемой. В общем, делать сверлилку своими руками имеет смысл, несмотря на расходы, если:

1. Вы радиолюбитель и работаете с компонентами с шагом выводов 2,5 и 1,25 мм («тысяченожки» с шагом 0,625 мм монтируются уже только на плоскость). Тогда вам нужен сверлильный станок для печатных плат с точностью не хуже 0,05 мм;
2. Вы занимаетесь другими тонкими работами по дереву и металлу. Напр., сделать красивую изящную шкатулку или надежный тайник в доме, применяя только ручную сверловку, невозможно;
3. Сверлите/фрезеруете вы от случая к случаю для себя и точность вас устроит какая выйдет, а в загашниках полно всякого металлохлама.

Примечание: в последнем случае вам повезло, вдруг где-то завалялся старый детский велосипед. Трубы его рамы из отличной стали, а втулка колеса почти что готовый шпиндель; на заказ остается только переходник с конусом Морзе под инструментальный патрон. Работая продуманно и аккуратно, из старого велосипеда можно сделать сверлильный станок с точностью ок. 0,1 мм, или фактически даровую станину для дрели, см. напр. видео:

Видео: стойка для дрели своими руками

Компоновка

Но, допустим, нам нужна точность выше, и фрезеровать пазы надо, ее не теряя. В таком случае первостепенную важность приобретает компоновочная схема станка.

Оптимальный вариант – расположение шпинделя и привода по разные стороны колонны, поз. 1 на рис. Тяжелый мотор в данной схеме действует как противовес сейсмоустойчивых зданий: отражает в противофазе вибрационные и крутильные нагрузки от шпинделя. В области колонны от частично гасят друг друга. Гашение максимально, если центр тяжести каретки находится точно по оси консоли, и тем выше, чем тоньше сверло и меньше нажим на него. Т.е., точность станка на тонкой работе повышается, и в то же время он без ее потери выдерживает довольно значительные перегрузки.

Компоновочные схемы самодельных сверлильных станков

Примечание 4: делать сверлилку для точной работы с непосредственным приводом на шпиндель и расположением его и привода на одной стороне каретки можно, если есть готовая виброгасящая станина, напр. от старого микроскопа (под 2) и т.п. оптических приборов.

В мини станках для печатных плат и ювелирных работ наблюдается неприятный эффект: чтобы получить точность выше 0,05 мм, колонну приходится делать непропорционально толстой, поз. 3. Вызвано это тем, что ее способность поглощать вибрации и крутильные нагрузки определяется площадью поперечного сечения, которая с уменьшением размеров детали падает по квадрату. Для плат под компоненты с шагом выводов 2,5 мм, а также мелкие слесарно-столярные работы достаточно точности 0,05 м. При этом основное влияние на ее ухудшение оказывают изгибающие колонну нагрузки. Чтобы парировать их, достаточно применить сдвоенную колонну из прутка 10-14 мм из обычной конструкционной стали, поз. 4. Если достаточно обычной точности 0,375 мм, то путем сдваивания колонны сверлильный станок для эпизодических работ удается сделать даже из дрели и водопроводных пропиленовых труб, поз. 5. Ресурс его до потери точности невелик, но и материал-то дешев и обработки на заказ не требует.

Подача

Важную роль для точности сверловки имеет также устройство механизма подачи шпинделя (каретки в станке из дрели): рывки и/или неравномерное усилие подачи как минимум увеличивают биение сверла. При сверловке тонким твердосплавным сверлом в таком случае весьма вероятны его увод, поломка и как следствие – непоправимая порча трудоемкой заготовки.

В станках и станинах для дрели повышенной точности применяется зубчато-реечный механизм подачи (слева на рис.), обеспечивающий ее полную равномерность и, что особенно важно для ручной подачи, точно пропорциональную отдачу упора инструмента в руку. Для этого необходимы зубчатая рейка и шестеренка-триба с вполне определенным профилем зубьев – эвольвентным. В противном случае подача пойдет рывками даже при абсолютно плавном нажиме на рукоять. Сделать «на колене» пару рейка-шестерня с одинаковыми эвольвентными зубьями нереально; подобрать подходящую готовую пару мало вероятно, поэтому зубчато-реечные механизмы подачи в самодельных сверлилках встречаются крайне редко.

Чаще делают простой однорычажный механизм подачи, в центре на рис., но это далеко не оптимум. В начале и в конце рабочего хода, когда плавность подачи и точность сверловки особенно важны, он передает упор в руку недостаточно, а в середине хода избыточно, отчего растет вероятность застревания инструмента в вязком материале. От этих недостатков свободен механизм подачи с коленчатым ломающимся рычагом, справа; кроме того, он дополнительно гасит вибрации консоли. Отношение плеч колена берут прибл. 1:1.

Стол с подачей

Сверловка тонких хрупких/вязких деталей получается точнее, а вероятность ухода и поломки сверла меньше, если шпиндель закреплен неподвижно, а стол с деталью подается вверх к нему, поэтому во многих сверлилках для тонких работ стол снабжают отдельным механизмом подачи. По инерции мышления его часто делают также зубчато-реечным, см. напр. далее. Но, учитывая, что масса стола в данном случае много больше таковой детали, стол с рычажной подачей оказывается ничуть не хуже, зато полностью доступным для изготовления в домашних условиях. Его устройство показано на рис.:

Устройство стола с рычажной подачей для сверлильного станка

Нюанс один: чтобы обойму не повело при сборке, ее плотно вставляют в сквозное отверстие основания и приваривают снизу (с испода). Варить нужно электродом ОМА-2 или тоньше постоянным током 55-60 А короткими диаметрально противоположными прихватами («тычками»). Размеры стола для печатных плат и ювелирных работ 60-150 мм в диаметре; толщина 6-12 мм. Диаметр хвостовика стола 12-20 мм; длина на величину хода подачи +(20-30) мм. Трубку под хвостовик (толщина стенок от 1,5 мм) желательно проточить или засверлить и пройти разверткой, чтобы хвостовик ходит в ней плавно без заметного люфта. Короткое плечо рычага делают длиной прим. равной диаметру стола; длинное – какое хотите.

Консоль

Посмотрим еще раз на рис. с фабричными станинами. Конструкции их консолей с каретками-полурамками похожи; они вполне рациональны, но рассчитаны на автоматизированное и роботизованное производство: точное литье и затем чистовая обработка по месту на агрегате с ЧПУ и лазерным замером.

Схема аналога консоли с полурамкой любительской разработки дана слева на рис.:

Первое, что обращает на себя внимание – нужно вырезать 5 деталей из толстого стального листа, сторцованного (обработанного торцевой фрезой) на ровность и параллельность сторон. Второе, торцевые срезы вставок, залитых темно-серым, также должны быть ровными, чистыми, параллельными. Т.е. и тут без фрезерного станка не обойтись. Наконец, вне производственных условий выполнить скользящее сопряжение ползуна и направляющей каретки (показано стрелкой) с люфтом менее 0,1 мм нереально. Прикинем соотношение плеч рычага – поперечное биение сверла получается больше 0,5 мм.

Конструкция консоли сверлильного станка, мало технологичного в массовом производстве, но приспособленная для изготовления кустарными способами, показана справа на рис. (механизм подачи и привод с кронштейном условно не показаны). Более, того, в ней биение сверла на неоднородностях материала вызывает перекос каретки на колонне и направляющей в противоположные стороны, и боковой уход инструмента не превышает величины люфта во вкладышах скольжения. Из толстой пластины вырезается всего одна деталь – ползун 4. Точная его обработка нужно только в области зажима колонны и установки направляющей, а 3 бронзовых втулки-вкладыша точно подгонит по месту любой токарь средней квалификации, если дать ему колонну и направляющую каретки (они могут быть выточены с обычной точностью).

Чтобы весь сборочный узел о сварки не повело, варить нужно как пред. случае: электрод ОМА-2 или тоньше, постоянный ток до 60 А. Швы проваривают также поочередно прихватами: «тычок» на одном, такой же на таком же дальнем, расположенном симметрично. Затем прихват ближнего к первому шва, такой же на диаметрально противоположном ему, и т.д., и т.п., пока не будут проварены все швы.

Примечание: точность станка с описанной консолью будет выше, если ее собирать не на сварке, а на винтах с проклеиванием высокопрочным клеем по металлу (холодной сваркой). Сначала все собирают без клея, выверяют обоймы на параллельность и затягивают крепеж. Затем винты поочередно выворачивают, капают в из гнезда клей и туго заворачивают обратно. Муторное дело, но получить таким образом самодельную сверлилку с биением сверла меньше 0,02 мм реально. Если, конечно, шпиндель и патрон отцентрованы не хуже.

Ошибки в конструкции

Все усилия по изготовлению сверлильного станка своими руками пойдут насмарку, если при его конструировании были допущены принципиальные ошибки. Самые распространенные из них показаны на рис.:

Типичные ошибки при изготовлении сверлильного станка

Поз. 1 – это консоль или как? Штатной нагрузки от упора инструмента эта рамочка долго не выдержит. О точности и говорить не приходится. Поз. 2, в дополнение: делать колонну сверлильного станка трубчатой нельзя. изгибающие нагрузки труба держит, но против крутильных бессильна, а вибрации только усиливает.

Поз. 3 – сделать сверлилку из старого фотоувеличителя соблазн велик, тем более что выполнена она хоть с начальной, но оптической точностью. Но! Держатель штанги увеличителя не рассчитан на упор от инструмента. В результате при сверлении оргалита уход сверла на подаче в 20 мм достигает 1,5 мм (!). А кронштейн силуминовый: этот материал не поглощает вибрации, быстро устает, и кронштейн ломается менее чем на 200-м отверстии даже при сверлении печатных плат.

Поз. 4 – сдваивание колонны в поперечном направлении ничего не дает. Устойчивость станка к нагрузкам будет ничуть не выше, чем на одинарном штыре того же диаметра. Поз. 5, в дополнение: несимметричная относительно оси колонны отбойная пружина не гасит вибрации и крутильные нагрузки, а усиливает их. Раз уж так, нужно было ставить 2 одинаковых пружины на обе стойки. А лучше бы сделать колонну, как показано здесь:

Видео: сверлильный станок из дрели своими руками

Поз. 6 – установка привода и шпинделя по одну сторону колонны, да еще и несимметричная, не уменьшает, а усиливает вибрации, т.к. на колонну они передаются в фазе, см. выше. Поз. 7 – где отбойник? Да его тут и быть не может, раз привод подачи винтовой. Винтом можно точно выставлять ползун (которого здесь вообще нет), что на домашнем станке в общем-то и не нужно, но ни в коем случае не подавать каретку! Сие сооружение чуть что будет швыряться обломками сверл и стружкой, а глаза оператора в непосредственной близости к опасной зоне.

Самодельный станок из фанеры

Сверлильный станок, изготовленный из металла — прочный и надежный. Однако не у каждого мастера есть в наличии сварочный аппарат.

Поэтому мы предлагаем альтернативный вариант — сделать станину и основные детали сверлильного станка из фанеры.

Обратите внимание: для сборки самодельного сверлильного станка автор использует МДФ, но лучше взять фанеру.

Необходимые материалы:

• фанера;
• мебельные направляющие;
• обрезная доска;
• пластиковые ножки;
• крепежный хомут;
• металлическая пластина.

Первым делом берем две мебельных направляющих, и сняв внутренние подвижные планки, прикручиваем их к брусочкам из фанеры. Сами бруски надо будет закрепить на широкой заготовке, как показано на фото.

Далее берем еще одну пару мебельных направляющих — прикручиваем их к площадке из фанеры между боковыми направляющими (внутренние подвижные планки тоже снимаем).

Изготавливаем крепление для дрели. Надо сначала отрезать пластину металла и приварить к ней хомут. Дополнительно делаем усиление с помощью круглых или квадратных прутков (это единственная операция, где используется сварка).

Теперь надо будет сделать подвижную площадку. Отпиливаем кусок фанеры требуемого размера, и прикручиваем к нему внутренние планки мебельных направляющих. Соединяем обе детали конструкции вместе.

К подвижной площадке надо прикрутить еще одну дощечку из фанеры, к которой крепится металлическая пластина с хомутом.

После этого выпиливаем основание сверлильного станка и прикручиваем к его нижней части пластиковые ножки.

Далее устанавливаем стойку из обрезной доски. К стойке надо прикрепить собранную ранее конструкцию.

Устанавливаем возвратную пружину. Фиксируем электрическую дрель или шуруповерт в хомуте.

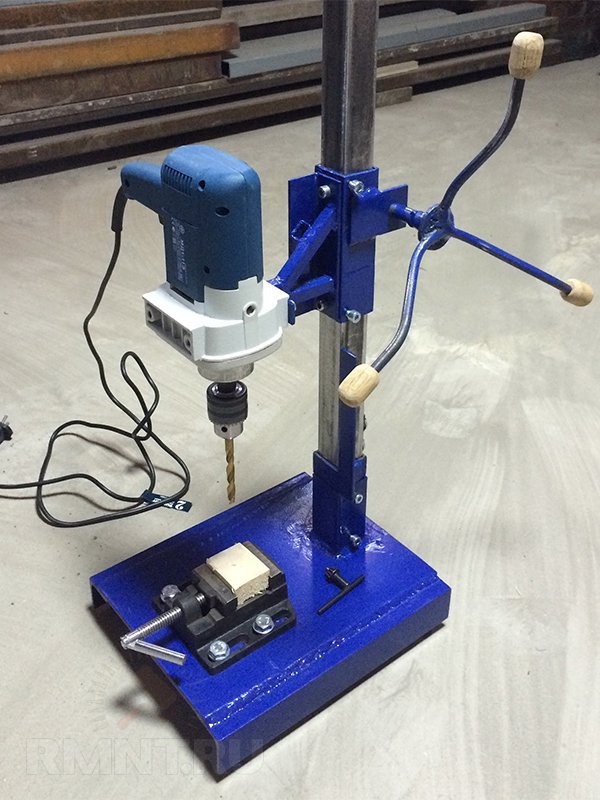

Сверлильный станок из профильной трубы и подшипников

Квадратный металлический профиль — один из самых популярных материалов для изготовления настольного сверлильного станка.

Вариантов самодельных конструкций из профтрубы очень много. Рассмотрим самую оптимальную, на наш взгляд, настольную сверлильную стойку для домашней мастерской.

Необходимые материалы:

• профильная труба;
• резьбовая шпилька;
• болты с гайками;
• металлический уголок;
• подшипники;
• пружина;
• швеллер;
• кусочки полосы металла.

Первым делом изготавливаем стойку. Потребуется кусок толстого металла (пластина) и два отрезка профтрубы (20х20 мм и 25х25 мм). Длина каждой заготовки — по 40 см.

В металлической пластине сверлим крепежные отверстия, после чего привариваем к ней два профиля.

Из четырех кусочков квадратной профтрубы 15х15 мм, а также болтов с гайками и подшипников изготавливаем каретку.

Самодельная каретка надевается на стойку из профиля большего размера. На вторую стойку размером 20х20 мм насаживаем ползун.

Сверлим в нем отверстие. Потом надо приварить удлиненную муфту. Усиливаем место соединения косынками из металла.

Чтобы зафиксировать самодельный ползун на нужной высоте, используется барашковая гайка.

Далее к ползуну и каретке крепится рычаг из стального уголка. К рычагу нужно приварить ручку из профильной трубы.

В качестве основания станка используется кусок швеллера. Сверлим в нем отверстия, и крепим с помощью болтов металлическую пластину со стойкой.

В завершении останется только изготовить крепление для дрели. Крепим его к каретке. Устанавливаем электродрель. Для автоматического возврата каретки в исходное положение используется пружина.

Сверлильный станок из рулевой рейки

Можно изготовить самодельный сверлильный станок из дрели и рулевой рейки

Необходимые материалы:

• листовой металл;
• круглая труба (стальная);
• рулевая рейка авто;
• стальной кругляк;
• металлическая полоса;
• электрическая дрель.

Начинаем с изготовления основания. От листового металла толщиной 2-3 мм отрезаем прямоугольную заготовку требуемого размера. Острые углы закругляем с помощью УШМ.

Далее отрезаем кусок металлической полосы шириной 30-40 мм.

Привариваем ее к нижней части основания, и тут же сгибаем по контуру заготовки. Место сгиба предварительно нужно нагреть газовой горелкой, либо можно сначала согнуть полосу в размер на гибочном станке.

Болгаркой с лепестковым кругом обрабатываем наружную часть основания, чтобы края были заподлицо с приваренной полосой металла.

После этого нам потребуется стальной диск. Прикладываем его к основанию, и фиксируем сваркой. Затем автор сверлит три отверстия для установки болтов — затягиваем их гайками.

Теперь надо изготовить вертикальную стойку. В качестве исходного материала используется круглая труба. Болгаркой отрезаем заготовку подходящей длины. При помощи сварки крепим ее к металлическому диску.

Дополнительно нужно усилить стойку в нижней части с помощью трех-четырех укосин, вырезанных из толстого листового металла.

Далее из трубы и пары стальных пластин надо изготовить затяжной хомут, который надевается на стойку. Он нужен для жесткого закрепления рабочего опорного столика.

К верху стойки привариваются две пластины металла с отверстиями, которые нужны для закрепления рулевой рейки авто.

К концу рейки приваривается отрезок профтрубы, к которому мастер приваривает самодельный металлический хомут, с помощью которого будет жестко фиксироваться электродрель.

Теперь надо изготовить опорный рабочий столик (вырезаем его из листа металла) и маховик, чтобы опускать и поднимать дрель.

Зачищаем швы от сварки болгаркой с лепестковым кругом, после чего поверхность металла надо покрасить — дольше прослужит и красивее будет.

Конструкция получилась довольно бюджетной и удобной в использовании. Очень удобно, что в качестве привода используется дрель — при необходимости ее можно снять и использовать для других целей.

5. Сверлильный станок с приводом от двигателя стиральной машины

Предлагаем вашему вниманию еще один бюджетный вариант самодельной сверлилки. Только в данном случае вместо электродрели в качестве привода используется движок от стиралки.

Необходимые материалы:

• круглая металлическая труба;
• уголок стальной;
• полоса металла;
• электрический двигатель;
• газлифт (амортизатор);
• шкивы из фанеры;
• ремень для ременной передачи.

Сначала изготавливаем усиленную стойку. Обычно используют профильную трубу, но в данном случае она не подойдет. Вместо нее будем использовать круглую трубу и уголок.

Берем болгарку с отрезным диском, чтобы отрезать заготовки требуемой длины. Свариваем детали вместе, и зачищаем болгаркой. Далее привариваем сделанную усиленную стойку к станине.

Сразу хотим обратить ваше внимание на то, что основание должно быть достаточно тяжелым и устойчивым, чтобы выдержать вес электродвигателя и металлических деталей.

Из отрезков уголка и полосы необходимо изготовить подвижный элемент конструкции, который будет опускаться и подниматься вдоль стойки. По сути, эта деталь представляет собой каретку с механическим механизмом подачи.

Дальше надо изготовить крепежную площадку, на которой будет размещаться мотор. Она приваривается к каретке, изготовленной ранее.

Теперь необходимо сделать шпиндель с патроном для фиксации сверла.

Для этого нам потребуется шпилька с резьбой на конце, которая будет выступать в качестве вала шпинделя. Надеваем на него подшипник, и фиксируем гайками.

Отрезаем кусок трубки, и насаживаем ее на шпильку. Устанавливаем сверху трубки второй подшипник.

Подготавливаем еще один кусок трубы. Разрезаем его вдоль по всей длине. Насаживаем на установленные подшипники. Продольный разрез необходимо наглухо заварить. Накручиваем патрон на вал.

Корпус шпинделя привариваем к металлической пластине, а саму пластину — к подвижной части.

Чтобы можно было опускать шпиндель, необходимо установить рычаг.

Вместо возвратной пружины автор решил установить амортизатор (газлифт).

Теперь делаем рабочий столик, на котором будут располагаться заготовки. Для этого сначала потребуется сделать небольшой ползун, который будет перемещаться по стойке.

К нему привариваем круглый столик (автор использует старый пильный диск для циркулярки). Дополнительно нужно сделать фиксатор.

Вытачиваем из дерева или фанеры два шкива. Один шкив устанавливаем на вал электродвигателя, второй — на вал шпинделя. Натягиваем ремень.

Все детали сверлильного станка надо покрасить, и потом собираем все до кучи. Устанавливаем кнопку включения/выключения.

В отличие от первого варианта, данная конструкция получилась довольно громоздкая. Но такой станок однозначно будет мощнее сверлильной стойки из дрели.

Устройство станка

Прежде чем разобраться, как сделать стойку для дрели своими руками, надо узнать устройство конструкции. Состоит станок из следующих узлов:

• Основой самодельного станка служит станина. Деталь представляет собой площадку, на которой закреплена стойка.
• Каретка исполняет роль держателя ручной дрели. Узел зафиксирован на стойке и перемещается по ней с помощью механизма из мебельных направляющих.
• Рукоятка необходима для управления работой механизма. Ручкой опускают каретку с дрелью по стойке во время сверления и возвращают наверх в исходное положение.
• Дополнительные узлы позволяют расширить функциональность станка. Появляется возможность сверления под разным углом и фрезеровки мелких деталей.

Собрать сверлильный станок можно из дерева, металла или использовать станину от старого фотоувеличителя. В любом случае надо усвоить важное требование: чем мощнее ручная дрель, тем прочнее нужна стойка.

Сверлильный станок своими руками на основе электродрели

Для изготовления такого приспособления понадобится:

1. пара б/у автомобильных амортизаторов;
2. электродрель с силовой ручкой;
3. две корпусных подшипника;
4. цепь и звездочка;
5. профильная прямоугольная труба;
6. рукоятка подачи шпинделя;
7. стальной лист, пластины и уголок;
8. шпилька, болты, шайбы и гайки;
9. пружина.

Изготовим вертикальную стойку. По разметке к широкой стороне профильной трубы привариваем отрезок цепи.

Изготовим передвижную каретку. Используя корпуса подшипников, размечаем и сверлим в стальной пластине отверстия для их крепления метизами.

На шпильку, просунутую через подшипник, наворачиваем гайку, надеваем звездочку и закрепляем второй гайкой.

Другую пластину размечаем под установку и приварку по ее центру профильной трубы.

Очищаем старые амортизаторы, и просверлив днища, сливаем масло, и сбиваем крышки. Обмотав алюминиевой фольгой зеркала штоков и резьбу, помещаем их в дробеструйную камеру для полной очистки. В конце удаляем рычаги.

Укладываем амортизаторы верхней частью в уголки на уровне скошенных полок и привариваем.

Фиксируем амортизаторы параллельно на стальной пластине за уголки с помощью сварки.

К торцам штоков с нанесенной краской прикладываем отрезок профильной трубы и по отметкам сверлим два отверстия.

Укладываем ее плашмя и в центре ставим ножками наружу П-образную скобу, и привариваем.

У куска профильной трубы длиной, равной ширине большей стороны, удаляем противоположную грань. В центре квадратного основания сверлим отверстие.

Кусок круглой трубы разрезаем по образующей и привариваем по краям разреза ушки с двумя отверстиями. Получился, своего рода, хомут.

В деталь из профильной трубы изнутри вставляем болт и привариваем за головку. Закрепляем метиз в тиски, вдоль ножек ставим хомут ушками вверх и соединяем их сваркой.

Заводим П-образную скобу на профильной трубе между амортизаторами, тогда штоки войдут в ее отверстия. Накручиваем на резьбу штоков гайки и затягиваем их.

На фото: хомут для крепления дрели

Переворачиваем амортизаторы и на ножку скобы укладываем узел из подшипниковых корпусов, шпильки и звездочки. Привариваем пластину узла к скобе.

Укладываем на узел, тогда звездочка войдет в зацепление с цепью, и привариваем амортизаторы к пластинам.

Изготовим основание для станка.

К основанию станка, болтами крепим вертикальную стойку.

На шпильку надеваем рукоятку подачи шпинделя и закрепляем гайкой. Для удобства, на рукоятки накручиваем пластиковые шарики.

Хомутом крепим дрель.

Сверлильный станок готов к работе, чтобы было удобно использовать заготовки при сверлении, на основании станка, установим тиски.

Настольный сверлильный станок из дрели

Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.

Основными элементами станка являются:

• дрель;
• основание;
• стойка;
• крепление дрели;
• механизм подачи.

Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.

Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.

Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.

Дополнительные узлы

Дополнительные узлы позволяют сделать станок более функциональным, например, получить возможность сверлить отверстия под углом, выполнять какие-то токарные операции или даже фрезерные. К примеру, для обеспечения последних потребуется приставка, которая позволит перемещать деталь по горизонтали. Для этого горизонтальному столу придается подвижность, а также монтируются специальные тиски, которые будут зажимать детальку. Например, это может быть винтовая передача, которая активируется с помощью рукояти, или обычная рычажная, активирующаяся с помощью ручки. Иными словами, на станок устанавливается вторая стойка, но уже горизонтально, и на ней вместо дрели будут размещаться тиски.

Станок на основе рулевой рейки легкового автомобиля

Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.

Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70–80 мм, через проушины рулевой колонки.

Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.

Порядок сборки сверлильных настольных станков:

• подготовка всех элементов;
• крепление стойки к станине (проверяем вертикальность!);
• сборка механизма перемещения;
• крепление механизма к стойке;
• крепление дрели (проверяем вертикальность!).

Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой. При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.

Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.

В продаже также можно найти готовые стойки для дрели. При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс. руб.) стойки годятся для выполнения отверстий в тонком фанерном листе.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений. Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа. Важно упомянуть, что направляющие должны быть без поперечного люфта.

На следующем этапе на движущемся элементе устанавливается каретка, на которой разместится держатель для самой дрели.

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Чтобы дрель спокойно двигалась вверх и вниз, придется создать еще один важный узел из ручки, запускающей движение каретки, а также пружинки, возвращающей ее в исходное состояние.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Самодельный сверлильный станок из дрели с движком от бытовой техники — пошаговая схема изготовления

Домашняя дрель может использоваться в качестве основного элемента самостоятельно собранного станка для сверления, для монтажа которого понадобятся:

• станина или устойчивое и надежное основание;
• устройство, обеспечивающее подачу питания;
• закрепляющее основание для сверлильного элемента.

В результате сборки у мастера получится качественный и производительный сверлильно-присадочный станок, имеющий свои выгоды.

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

• оптимальная компактность и небольшой вес конструкции;
• возможность переноса и использования от аккумуляторов;
• получение качественных и точных по параметрам отверстий;
• быстрая сборка и демонтаж оборудования без потери времени;
• выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Асинхронный двигатель

Выбирая альтернативные варианты, из чего можно собрать станок для сверления можно отказаться от идеи применения нужной в хозяйстве электрической дрели.

Для механизма вращения можно применить двигатель любой мощности с электрическим приводом, его легко снять со старого оборудования и бытовой техники.

Особенности изготовления

Процедура, как сделать станок для сверления своими руками не сложная, но необходимо учитывать советы мастеров:

• для небольшого сверлильного станка лучше выбирать асинхронный двигатель из старой стиральной машины;
• для установки достаточно мощного двигателя понадобится более прочное и максимально устойчивое основание;
• двигатель в процессе проектирования и сборки установки важно разместить ближе к стойке, что снизит уровень вибрации;
• соединение с помощью шестигранников должно быть максимально прочным и надежным для повышения износостойкости узла.

Этот станок сложнее собрать даже при наличии доступной схемы, но его основным преимуществом остается усиленная мощность, что подходит для обработки разных поверхностей.

Какими достоинствами обладает насадка из старой дрели на шуруповерт

Разобравшись с тем, что можно сделать из устаревшей ручной дрели, необходимо выяснить плюсы этого приспособления. К таковым плюсам относятся:

1. Крутящий момент повышается в 6-7 раз. Это значит, что во столько раз возрастает усилие от шуруповерта
2. Возможность доступа к болтам и гайкам, которые находятся в труднодоступных местах
3. Для изготовления приспособы не понадобятся дополнительные материалы, так как все можно сделать своими руками
4. Отсутствие необходимости докупать расходные материалы

Кроме того, что приспособление можно использовать для завинчивания и вывинчивания крепежей и больших шурупов, устройство еще и позволяет быстро закручивать и выкручивать их. Таким приспособлением вы точно останетесь довольны. Как его изготовить, подробно показано на видео инструкции ниже.

Как самостоятельно изготовить сверлильный станок для печатных плат

Печатная плата – это пластина, выполненная из диэлектрического материала, на поверхности которого нанесён слой металла, проводящего электрический ток. Толщина подобных изделий составляет 1,5–4,5 мм.

В связи с этим сверлильный станок, предназначенный для засверливания печатных плат, является мини-станком, то при его изготовлении необходимо учитывать следующие особенности:

• у такого станка отсутствует необходимость в наличии большой электрической мощности;
• нет потребности в значительном ходе головки станка с установленным в нём сверлом;
• станок должен иметь небольшие размеры, позволяющие его использовать на рабочем столе радиолюбителя или человека, занимающегося изготовлением электронных систем;
• отсутствие необходимости в значительной мощности позволяет выполнить подобную установку на более низком классе напряжения и без использования громоздких патронов, предназначенных для установки свёрл большого диаметра;
• на станках данного назначения для установки свёрл используются специальные переходники и цанги, что обусловлено их малыми диаметрами.

Работа с печатными платами − это «тонкое» и скрупулёзное занятие, требующее тщательности выполнения работ и точности изготавливаемых отверстий

Изготовить самодельный сверлильный станок для печатных плат можно по технологии, рассмотренной в случае использования электродрели или шуруповёрта, с той лишь разницей, что в качестве привода можно использовать электрические двигатели меньшего напряжения и размеров.

Направляющие

Особе значение в конструкции разрабатываемого устройства играют так называемые направляющие – компоненты, по которым происходит перемещение стола в необходимых направлениях.

Чем качественнее они сделаны, тем более точно специалист будет работать на станке, выставлять положение обрабатываемой заготовки и легче ее перемещать в нужное место, применять присадочные материалы и выполнять прочие необходимые действия.

Используются направляющие двух типов: цилиндрического типа и рельсового. Какой из них более работоспособный сказать сложно – при качественной реализации оба варианты показывают себя в работе достойно.

Чтобы скольжение направляющих было максимально плавным и точным, приходится применять специальные каретки и подшипники. Если требования к точности оборудования не слишком высоки, то вполне подойдут подшипники качения, в противном же случае нужно использовать подшипники скольжения.

Подшипники качения будут создавать небольшой люфт хода, но при выполнении типичных задач это не является большой помехой.

Для плавного скольжения направляющих возможно использование подшипников качения

Делая изделие своими руками, нужно выбирать тот вариант, который больше всего подойдет под выполнение будущих задач.

Делаем сверло из рулевой рейки авто

Для многих такое решение будет неочевидным, но знатоки сразу оценят его простоту и функциональность. Делаем сверло на основе рулевой рейки автомобиля. Для этого потребуется только сама рейка от старой машины списанной, разобранной или просто рейки от уже несуществующей машины.

Также потребуется крепеж и само сверло. Сверлильный станок из рулевой рейки – отличное решение для постоянных работ!

Самодельные сверлильные станки — фотогалерея

• https://nzmetallspb.ru/osnastika/sverlilnye-stanki-svoimi-rukami.html
• https://protechniky.ru/remont/kak-sdelat-samodelnyj-sverlilnyj-stanok-svoimi-rukami-chertezhi
• https://stroitelcentr.ru/idei-kak-sdelat-stanok-dlya-sverleniya/
• https://armatool.ru/sverlilnye-stanki-iz-dreli-svoimi-rukami/
• https://met-all.org/oborudovanie/stanki-sverlilnye/sverlilnyj-stanok-iz-dreli-svoimi-rukami.html
• https://sdelairukami.ru/sverlilnyj-stanok-svoimi-rukami-na-baze-elektrodreli/
• https://sam-stroitel.com/prostoj-sverlilnyj-stanok-svoimi-rukami-39-foto-izgotovleniya.html
• https://www.rmnt.ru/story/instrument/nastolnyy-sverlilnyy-stanok-svoimi-rukami-sxemy-ichertezhi.1229327/
• https://camodelkin.ru/instrument/samodelnyj-sverlilnyj-stanok-iz-dreli.html
• https://podelki.expert/sverlilnyj-stanok-svoimi-rukami/
• https://svoimirykamiinfo.ru/sverlilnyj-stanok-svoimi-rukami/
