Измельчитель веток своими руками, схемы садовых дробилок для дачи

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Принцип работы древесного измельчителя

Агрегат превращает древесные отходы в щепу или гранулы одинаковые по размеру. Дроблением получают взвесь от 0,6 см до более крупных кусков. Измельчение дает гранулы размером меньше 0,5 см.

Выделяют несколько принципов, по которым происходит размельчение:

Сгибание и разламывание сырья.
Растирание.
Измельчение сильным ударом.
Фиксация сырья со сдвигом.
Сжатие с раздавливанием.
Расщепление и размалывание.

Процесс переработки заключается в захвате древесины валами с зубцами. Она переносится в камеру для измельчения. Через отводные рукава готовое сырье размещается по емкостям.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Материалы

Используются для сборки садового агрегата:

листовая сталь от 0,8 до 2,5 мм для корпуса и приёмного бункера
стальные уголки, швеллеры
элементы крепежа
двигатели от старых станков
ремни, шкивы
ножи, диски от циркулярки
Сварочный аппарат , болгарка, электродрель, ножовка по металлу, плоскогубцы, отвёртки
Молоток, гаечные ключи
Линейка или рулетка, маркер

Пошаговая инструкция и нюансы работ

1.Выбирается свой вариант механизма

2. Чертится схема для полного представления габарита агрегата, его деталей

3. Подбирается двигатель: электрический или дизельный

4. Изготавливаются все составляющие

5. Собирается каркас

6. Устанавливается режущая часть в основной корпус, вариант выбора зависит от толщины веток и объёмов работ

7. Обеспечивается защита мотора и ременной передачи

8. Подключается двигатель, проверяется работа всех элементов

Преимущество самодельного варианта

Если есть опыт владения сварочным аппаратом, болгаркой и дрелью, то сама работа не создаст особых трудностей

Веткодробилка своими руками легко создаётся по чертежам из остатков сельхохтехники, невостребованных листов железа и деталей от старых станков и машин.

Стоимость созданного прибора обойдётся намного дешевле нового

Можно механизм собрать и разобрать, переделать, если не понравится, усовершенствовать, добавить сильный двигатель и т.д.

Виды применяемых режущих насадок

Самоделки, как и заводские агрегаты, оснащаются режущими насадками различных типов:

дисковыми (с тремя лезвиями);

фрезерно-турбинными (универсальными).

Первая разновидность представляет собой плоские лезвия. Они при вращении перемалывают растительный мусор. Если приходится перерабатывать ветки, то такие лезвия быстро затупляются. Фрезерные ножи – это режущий вал в виде шестерней из дисковых пил. Они хорошо мельчат сухие отходы из веток и травы, а мокрые забивают фрезы. Фрезерно-турбинные режущие насадки способны справиться с толстыми и не высушенными ветками, но сделать их самостоятельно сложно.

В домашних условиях часто применяют ножи от газонокосилок либо сделанные из пил по дереву.

Следует учитывать, что от устанавливаемых режущих насадок напрямую зависит степень переработки растительных отходов. На выходе получают куски веток от 10 см длиной либо стружку, труху.

Частые ошибки при сборке измельчителя

Неправильная сборка шредера для дерева ведет к проблемам при его эксплуатации. Наиболее частыми ошибками являются:

Несоответствие диаметра вала отверстию пил. Если пилы будут свободно вращаться, то это создаст дополнительную вибрацию, которая приведет к разрушению или деформации вала.
Жесткая фиксация ременной или цепной передачи. Это может привести к быстрому износу ремня и выходу его из строя. Кроме того, невозможность регулировать степень натяжения передачи осложняет отдачу мощности на вал, что ухудшает параметры производительности оборудования.
Неправильная заточка ножей. Это — наиболее частая ошибка, которую допускают умельцы при самостоятельном изготовлении режущих устройств из автомобильных рессор. Можно либо поручить эту операцию профессионалам, либо самостоятельно регулировать параметры вращения режущего механизма с пущей внимательностью.
Отсутствие защитного кожуха. Это — пренебрежение требованиями охраны труда. Вылетающие древесные отходы могут травмировать человека (особенно опасно их попадание в глаза).

Таким образом, самостоятельно изготовить шредер для веток и травы вполне возможно. Потребуется только найти чертеж в интернете, приобрести или подыскать необходимые материалы и выполнить работы. Особое внимание следует уделить сварке и процессу изготовлению ножей. На этом этапе совершается большинство ошибок. При соблюдении правил техники безопасности и инструкции по сборке, веткодробилка будет работать долго, а дачный участок всегда будет чистым.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

Из инструментов понадобятся:

угловая шлифовальная машина;
плоскогубцы;
гаечные ключи;
отвертка;
электродрель;
молоток;
рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
Делают ножки.
Прикрепляют корпус к подставке.
На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
Под дном короба крепят электромотор с помощью шпилек с гайками.
Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Как сделать измельчитель своими руками

Из стиральной машины

Вместительный бак послужит корпусом и загрузочным бункером одновременно. В центре сверлится отверстие для вала двигателя, к которому крепится режущая часть. Если поставить мощный мотор, то своими руками созданный шредер для веток, спокойно будет молоть толстые ветки. Сбоку делается небольшое отверстие для вывода готовой массы

Из дисковых пил

Чтобы изготовить такой механизм, нужно не менее 20 дисков от циркулярной пилы насадить на вал. Между ними вставляются пластиковые шайбы. Также требуется сварной устойчивый каркас, основной корпус, куда устанавливается режущий инструмент и приёмный бункер. Нужны уголки, листовая сталь, детали крепежа и сварочный аппарат . Ременной передачей двигатель соединяется с валом

Необходимо проследить за расположением дисков, они должны идти в виде «ёлочки». Так они легче чистятся, равномерно двигаются без скачков

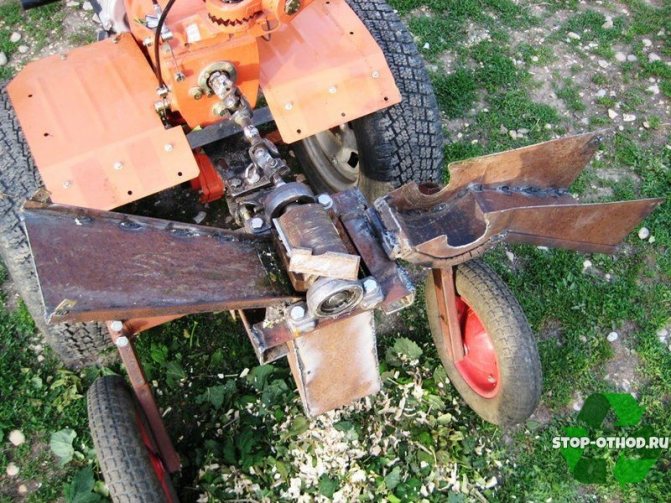

Из мотоблока

Использовать этот прибор для дробления веток намного лучше, чем мотокультиватор. Мотоблок имеет мощный топливный двигатель, передвигается на колёсах, практически мини-трактор. Основным каркасом у него будет швеллер. К нему добавляется загрузочный бункер, шкив с ремнями и дисковый нож, установленный под определённым углом. Чтобы машина рубила сучья с хорошей скоростью

Лучше использовать трёхфазный двигатель, чтобы получить хорошую мощность

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

стальными уголками;
металлической емкостью (обычной вываркой);
самодельными либо готовыми ножами (например, от газонокосилки);
крепежными элементами;
листовой жестью.

Из инструментов потребуются:

электродрель;
сварочный аппарат и электроды к нему;
угловая шлифовальная машина, чтобы резать уголки;
гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

нарезают болгаркой уголки на куски;
из них сваривают раму, напоминающую стул;
приваривают полку из куска листового металла;
к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
прорезают сбоку выварки отверстие примерно 10 на 10 см;
к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
делают на дне выварки отверстие в центре;
устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Следует помнить, что каркас должен быть устойчивым. От этого будет зависеть безопасность работы с устройством.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;
примерно 1 м.кв. стальной сетки с мелким размером ячеек;
около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;
отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;
хомуты, которыми будет крепиться мотокоса к деревянной основе;
саморезы, болты, гайки, шайбы;
деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

отверткой либо шуруповертом с битами;
электродрелью с набором сверл по дереву и металлу;
электрическим лобзиком с пилками для резки металла или ручным его аналогом;
молотком;
рожковыми или торцовыми ключами;
пробойником;
наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;
просверливают в каждом нарисованном сегменте отверстия сечением 1 см;
в них вставляют пилку электролобзика и вырезают трапеции;
обрабатывают срезы напильником или наждачной бумагой;
по центру днища высверливают отверстие под вал измельчителя;
из стальной сетки вырезают круг размерами по диаметру дна;
с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;
из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;
концы будущих опор сплющивают молотком;
в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);
прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;
сверлят по отметке отверстия;
используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;
отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;
собирают мотокосу;
проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

К доске хомутами прикрепляют двигатель мотокосы.
Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.
Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.
Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Самостоятельное изготовление

В этом разделе мы представим пошаговое руководство по самостоятельному изготовлению шредера и мульчера, а подробную инструкцию о создании щепореза вы сможете найти тут.

Способ изготовления мульчера зависит от доступных компонентов.

Его можно сделать из болгарки, установив на нее вместо диска леску, или из обычного асинхронного двигателя со скоростью вращения вала 1,5–3 тысячи об/мин.

В первом случае необходимо поместить болгарку с леской в какую-нибудь трубу или емкость, которая ограничит разлет порубленной травы, а во втором — можно сделать полноценный измельчитель.

Мульчер

Для изготовления самодельного садового электрического мульчера для переработки тонких веток и травы потребуются:

асинхронный двигатель переменного тока мощностью 1,5 или больше кВт с крепежной площадкой (подошвой) перпендикулярной валу;
стальная труба с внутренним диаметром 30–50 см;
стальной уголок с размером полки 15–30 мм;
стальной прут диаметром 8–15 мм.

Также будут необходимы стальная пластина для крепления электромотора, переходник для крепления барабана к валу и барабан для лески.

Если нет барабана для лески или мульчер будут использовать для переработки жесткой ботвы, то вместо барабана можно установить 1–3 стальные полоски, поставив их под равными углами. Кромки полосок желательно заточить, это улучшит производительность и снизит нагрузку на двигатель.

Главное, чтобы отверстие для крепления к валу было точно посередине, иначе возникнет сильная вибрация, которая приведет к появлению гула и резкому снижению ресурса подшипников.

Вот порядок действий, которые необходимо выполнить, чтобы сделать мульчер:

Трубу обрезают с обеих сторон под углом 90 градусов. Длина отрезанного участка должна составлять 40–60 см. Пластину для крепления двигателя обрезают по размеру подошвы, просверливают дырки в необходимых местах (под вал и крепежные болты), после чего крепят двигатель для проверки.
Если все нормально, то двигатель снимают и к нижней части пластины приваривают 3 уголка, расположенные относительно друг друга под углом 120 градусов.
На пластину устанавливают двигатель, фиксируют болтами и крепят на него барабан. Если барабана нет, то вместо него ставят стальные полоски или металлические ножи от любого триммера. Возможно, придется ставить переходник, который компенсирует разницу в диаметре вала или удлинителя и диаметре отверстия ножа.
Пластину с приваренными уголками устанавливают на верхний край трубы, располагая так, чтобы вал двигателя оказался максимально близко к центру трубы, затем приваривают уголки к трубе и обрезают лишнее.
Вместо сварки можно использовать соединение на болтах, это усложнит монтаж, зато сильно облегчит обслуживание аппарата. Для этого каждый уголок обрезают впритык к стене, затем приваривают «пятку», то есть небольшую стальную пластину с отверстием под болт, к обратной стороне которой приварена гайка. Затем просверливают отверстия в корпусе трубы и крепят подвеску двигателя на болтах.
Так же можно разрезать корпус (трубу) на 2 части по уровню края вала, затем к любой из частей приварить крепежные пластины с гайками, а на соответствующих местах другой части трубы просверлить отверстия.
Из стального прута делают сетку с размером ячеек 3–5 см. Если корпус сделан неразборным, и подвеска мотора закреплена с помощью сварки, то сетку крепят на болтах, чтобы можно было снимать для чистки и замены лески. В установке с разборным корпусом или съемной подвеской двигателя сетку можно крепить с помощью сварки. Иногда вместо сетки делают сплошное дно, в котором прорезают круглое отверстие, играющее роль сита.
К нижней части корпуса приваривают ножки из уголка, отклоняя их наружу на 20–40 градусов. Длина ножек должна быть достаточной для того, чтобы под мульчер можно было подставить ведро. К низу каждой ножки желательно приварить «пятку» — то есть кусок стальной пластины размером 5х5 см. Длина каждой ножки, равно как и угол отклонения, должны быть одинаковы, чтобы вся конструкция была устойчивой.
Перед каждым пуском открывают доступ к барабану и проверяют состояние лески, при необходимости меняют ее. Если вместо лески установлены ножи, то проверяют их состояние и заточку, чтобы при необходимости заменить или заточить.

Шредер

Несмотря на то, что конструкция шредера гораздо проще, чем многих других измельчителей древесины, сделать его самостоятельно достаточно сложно из-за очень высокой общей стоимости деталей, которые нужно делать на заказ, используя определенные сорта стали.

Поэтому в быту более популярна упрощенная модель шредера с самодельными ножами из автомобильных рессор и стальных уголков.

Для изготовления такого самодельного электрического садового измельчителя потребуются:

листовая сталь толщиной 20 мм;
листовая сталь толщиной 2 мм;
стальные шестерни одинакового размера и шага с наружным диаметром 8 и более см;
асинхронный электромотор мощностью 3 и более кВт;
мощный редуктор с передаточным числом 50–100 (чем больше передаточное число, тем меньше скорость вращения валов, но выше крутящий момент);
стальной уголок с размером полки 50 мм;
рессора от легкового автомобиля;
ровный стальной прут диаметром 40–50 мм (можно использовать один из валов коробки передач или вал от какого-то другого оборудования, если он подойдет по диаметру);
подшипники.

Вот порядок действий:

Отрезают от стального прута 2 куска, один длиной 35–40 см, второй длиной 40–45 см.
Отрезают 4 куска уголка длиной 25–30 см.
Приваривают на каждый прут по 2 уголка, чтобы получился квадратный вал.
Из тонкой листовой стали вырезают 4 круга, наружный диаметр которых равен наружному диаметру подшипников, а внутренний равен наружному диаметру вала.
Круги надевают на валы и приваривают к уголкам.
Из рессоры нарезают 8 кусков, длина которых на 2 см меньше длины вала, после чего одну из длинных сторон затачивают под углом 30–40 градусов. Чем меньше угол, тем лучше нож будет рубить древесину, но и тем быстрей затупится.
В каждом ноже сверлят 3–4 крепежных отверстия, затем сверлят согласованные с ними отверстия в уголках валов (диаметр этих отверстий должен быть немного меньше, чтобы в них можно было нарезать резьбу). При этом каждый нож должен выступать настолько, чтобы ножи обоих валов соприкасались друг с другом при встрече. В готовых отверстиях валов нарезают резьбу.
Из толстого стального листа вырезают детали корпуса. Его размер может быть любым, главное, чтобы ширина была равна расстоянию между подшипниками на валу, а высота не была меньше расстояния между дальними ножами обоих валов. Всего нужно 8 деталей – 2 боковых стенки, верхняя и нижняя стенки, 4 усилителя.
В боковых стенках прорезают отверстия для подшипников. Это очень ответственная операция, поэтому ошибка даже в 1 мм приведет к серьезным проблемам.
Боковые части приваривают к нижним, затем приваривают усилители – 2 штуки сверху с передней и задней сторон, 2 штуки снизу также с передней и задней сторон.
Выбирают способ крепления шестеренки к валу – чаще всего для этого применяют сварку или шпоночное соединение (этот вариант подходит лишь для переработки тонких веток, попытка измельчить толстые ветки может привести к обрыву шпонки).
Соединяют ведущий (более длинный) вал с редуктором. Для этого можно использовать цепную или шестеренчатую передачу, а также переходную муфту из толстостенной стальной трубы.
Присоединяют электромотор к редуктору.
Если корпус получился неустойчивым, то снизу приваривают 4 ножки, отставленные под углом 25–35 градусов и оснащают их пятками размером 5х5 или 10х10 см.

Измельчители из болгарки и другого инструмента

В качестве основы для создания садового измельчителя можно использовать:

болгарку;
дрель;
триммер.

Болгарка, благодаря большой мощности двигателя и высоким оборотам может измельчать тонкие ветки и траву, однако для этого ее необходимо жестко прикрепить к вертикальной поверхности и сделать в этой поверхности входное отверстие.

Для измельчения травы можно использовать трехлопастный нож от триммера, а для переработки веток нож нужно будет делать из инструментальной стали на заказ. Можно сделать нож из вязкой стали, а сменные лезвия из максимально прочной.

Дрель применяют так же, как и двигатель мульчера, фиксируя любым способом. Из-за низкой скорости вращения патрона бессмысленно устанавливать барабан, поэтому изготавливают вал, к которому приваривают или крепят иным способом ножи.

Триммер также используют совместно с корпусом мульчера, закрепив так, чтобы барабан с леской был параллелен поверхности сита.

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

дрелью либо перфоратором;
старым рабочим пылесосом;
ненужной электропилой;
двигателем от насоса;
бензиновым или электрическим мотоблоком;
любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Преимущества и недостатки самодельного устройства

Достоинств у садового измельчителя, сделанного своими руками, немало:

низкая стоимость по сравнению с оборудованием заводского производства;
возможность создания конструкции под конкретные цели. Например, часто переработанные ветки используются как топливо, что требует особой настройки агрегата для получения обрезков увеличенного размера;
в самодельной конструкции можно использовать детали, которые без труда найдутся в любом гараже или мастерской;
сделанный своими руками шредер можно использовать не только для дробления веток, но и для измельчения травы, овощей и фруктов — в качестве корма для домашних животных или в целях утилизации;
при самостоятельном изготовлении оборудования появляется возможность задействовать свой ум и эрудицию, применить собственные навыки и умения. Успешно работающая конструкция послужит доказательством вашей состоятельности, как хозяина, повысит самооценку, поднимет авторитет у соседей и знакомых.

Что же касается недостатков, то их практически нет. Единственное, что хотелось бы отметить — оборудование этого типа относится к категории опасных, поэтому при изготовлении агрегата следует предусмотреть конструктивные элементы, обеспечивающие снижение рисков, а в процессе эксплуатации придерживаться правил обращения с подобными механизмами.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Если приходится перерабатывать траву в небольших количествах, например, для кур, гусей, уток, то достаточно и совсем простых приспособлений, которые работают от мускульной силы человека, например, ручной секатор.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Конструкция привода

В заводских дробильных установках используется два способа передачи вращения от двигателя к редуктору:

Прямой привод (через муфту). Передача крутящего момента происходит без потерь, конструкция отличается компактными размерами. Если удалось подобрать готовый мотор-редуктор, габариты и вес установки будут еще меньше. Однако в таком случае необходимо предусмотреть ручное (а в идеале – автоматическое) реверсирование на случай заклинивания роторов.
Ременная передача. Потери КПД и сравнительно высокие габариты компенсируются плавным стартом механизма. При заклинивании шредеру грозит только обрыв или проскальзывание ремня.

Виды двигателей

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.
