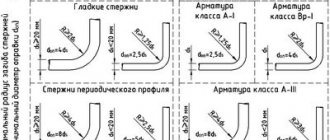

Углы пружинения при гибке. диаграммы определения радиусов гибочных штампов и углов пружинения при гибке v-образных деталей. схема штампа для гибки г-образных деталей

Изгиб трубы из металла – часто трудоемкая задача, требующая навыка и знаний, а также и специальных инструментов. Особенно сложно выполнять изогнутые детали из тонкостенных труб и некоторых видов профильных труб. Изогнутая труба на частной стройке, в доме, на даче и в быту нужна не только для монтажа и ремонта внутренних трубопроводов, но и для различных поделок, для ремонта, усиления конструкций и узлов хозпостроек, для малых форм ландшафта – трудно перечислить все области, где нужны изогнутые трубные детали.

Электромеханические трубогибы

Чаще всего с их помощью сгибают трубы с разным поперечным сечением. Главное отличие электромеханического трубогиба от других станков данного типа – высокая точность радиуса сгибания и полное отсутствие нужды в человеческих усилиях.

Стоимость данных приспособлений довольно высокая, поэтому в основном они имеют профессиональное назначение. С помощью электромеханических трубогибов можно сгибать трубы значительных диаметров: ограничением в данном случае служат исключительно размеры самого станка

Сгибая стальные трубы таким образом, важно точно придерживаться соответствующих стандартов. Для этого существуют специальные сменные шаблоны в широком перечне размеров

Методы сгибания труб и их преимущества

Сгибание труб является технологией, где нужный поворот в направлении трубопроводной линии создается путем физического воздействия на заготовку, метод имеет следующие преимущества:

• Уменьшенная металлоемкость, в магистрали отсутствуют переходные фланцы, муфты и патрубки.
• Пониженные трудозатраты при монтаже трубопроводов по сравнению со сварными соединениями.
• Низкие гидравлические потери из-за неизменного профильного сечения.

Рис. 3 Дорны для трубогибов

• Неизменная структура металла, его физические и химические параметры по сравнению со сваркой.
• Высокое качество герметизации, линия имеет однородную структуру без разрывов и стыков.
• Эстетичный внешний вид магистрали

Существуют две основных технологии гибки – горячая и холодная, приспособления и методы можно разбить на следующие категории:

1. По типу физического воздействия трубогибный агрегат может быть ручной и электрический с механическим или гидравлическим приводом.
2. По технологии сгибания – дорновые (гиб при помощи специальных внутренних протекторов), бездорновые, и вальцовочные установки с роликами.
3. По профилю – установки для металлопропрофильных прямоугольных или круглых изделий.

Рис. 4 Горячие способы гибки труб

Горячая гибка

Популярная в быту технология применяется в случаях, когда отсутствует трубогибный аппарат или нет возможности произвести работы холодным способом, процесс состоит из нескольких операций:

1. Заготовка заполняется речным мелкозернистым сеяным песком без посторонних вкраплений в сухом виде. Для этого с одного конца вставляют заглушку, засыпают песок и закрывают отверстие с другой стороны.
2. Место изгибания нагревается до температуры не более 900 градусов во избежание пережога и производится постепенное плавное механическое наматывание детали вокруг округлого шаблона.
3. По окончании процесса заглушки извлекаются и из заготовки высыпается песок.

Холодные методы сгибания круглых труб

Холодные способы имеют неоспоримые преимущества перед горячими технологиями: они не нарушают структуру металла, более производительны и требуют меньше затрат. При холодном сгибе возникают следующие дефекты:

1. уменьшение сечения трубы с внешней стороны профиля;
2. искривления в загибе в виде гофры с внутренней стороны;
3. изменение профильной формы в местах изгиба труб с круглой на овальную.

Рис. 5 Сгибание заготовок из металлопрофиля в быту

Чаще всего подобные дефекты возникают при деформации тонкостенных труб, поэтому при операциях с ними используется внутренний протектор – дорн, вставляемый во внутреннюю полость.

Дорн представляет собой устройство, состоящее из жесткого стержня с подвижными сегментами на краю шарообразной или полусферической формы. Перед работой устройство помещается во внутреннюю полость заготовки таким образом, чтобы его подвижные элементы располагались в точке гиба, по окончании процедуры дорн извлекают из готового элемента и процесс повторяют.

Методы и особенности сгиба квадратных труб

Для того чтобы согнуть профтрубу под определенным углом, можно использовать несколько методов:

Трубогиб предназначен для гибки холодным методом с растяжением. Данный способ значительно уменьшает возможность образования гофрированной поверхности на сгибе трубы.

1. Применение специального станка — надежный, проверенный современный способ, требующий наличия такого профессионального оборудования, которое не всегда может оказаться под рукой. Профилегиб — именно так называется этот станок, согнет металлические элементы любого сечения, но найти его в нужный момент не представляется возможным.
2. Если сгиб профтрубы — работа разовая, можно использовать трубогибы для круглых труб. У трубогиба имеется небольшой, но существенный недостаток: для работы потребуется приложить гигантские усилия для того, чтобы согнуть профтрубу даже не очень большого сечения, поэтому и этот вариант приходится сбрасывать со счетов.
3. Если вы не обладаете богатырской силой и большим количеством финансовых средств для покупки профессионального оборудования, то можете обратиться в один из многочисленных цехов, где вам быстро и недорого окажут услуги по сгибу любого металла, в том числе профильного. Этот вариант является оптимальным и позволит согнуть трубу под нужный радиус или угол с первого раза и не испортить дополнительные трубы в процессе тренировки.

Пластиковые трубы

Сгибание пластика является довольно сложной процедурой, так как постоянно присутствует угроза повреждения материала и снижения толщины стенок. Более оптимальным решением является приобретение специального поворотного переходника. Если по какой-то причине использовать угольник не получается, процедура сгибания пластиковой трубы проводится при помощи строительного фена.

Оптимальным температурным режимом в данном случае является 140 градусов. Прогревание сгибаемого участка должно осуществляться не спеша, чтобы не допустить перегревания. Дело в том, что при температуре 175 градусов пластик обычно начинает плавиться.

После того, как изделие приобретет необходимую пластичность, его осторожно сгибают. Чтобы толщина внешних стенок не поменялась, ее обкладывают небольшим кусочками пластика, и тоже прогревают

Таким образом осуществляется их приваривание, а участок в колене получает дополнительную защиту от прорыва.

Итоги

Трубопроводы делают жизнь людей намного комфортнее и эффективнее, при чем это касается как бытовой, так и промышленной сферы. Обустраивая различные коммуникации, почти невозможно избежать поворотов и изгибов, для организации которых применяются различные приспособления и методы

В процессе работы по сгибанию труб из различных материалов очень важно избегать спешки, четко соблюдая правила гибки труб.

Холодная гибка труб

Технология гибки металлических труб холодным способом обладает существенными преимуществами по сравнению с горячим. Этот метод более технологичен и в несколько раз производительнее, что ведет к снижению себестоимости. Холодным способом производится и операция по сгибанию труб из цветных пластичных металлов. Медь и алюминий отличаются высокой ковкостью, что позволяет согнуть изделия без разогрева.

Строго говоря, гибка труб отрицательно влияет на характеристики их качества. Возникают заметные дефекты, основными из которых являются:

• уменьшение толщины стенки на внешней стороне изгиба;
• появление гофровых складок на внутренней стороне изгиба;
• искажение формы прохода трубы — из круглой она превращается в овальную.

Особенно подвержены деформациям трубы из мягких металлов и с тонкими стенками. Поэтому гибка тонкостенных труб требует применения механического стабилизатора — им служит дорн.

Дорном называют специальный элемент оснастки, который в процессе гибки располагается в полости трубы по месту ее изгиба. Он предназначен для предотвращения деформаций стенок трубы в гибочном процессе. Дорн может быть жесткой или гибкой конструкции.

Жесткий дорн — это направляющий элемент, выполненный из твердого металла, с закругленным торцом с рабочей стороны. Его заправляют непосредственно в точку изгиба. Гибкий дорн также состоит из твердого стержня. На одном его краю находятся один или несколько изгибающихся сегментов, выполненных в виде шаров или полусфер особой формы.

Эти конструкции, находясь в месте изгиба, обеспечивают неизменность формы прохода. По завершении процесса дорн выталкивается из гибочной зоны, а шарики дополнительно калибруют внутреннюю поверхность. Использование гибкого дорна достаточно сложно. Для его применения в трубогибе должно быть устройство автоматического управления дорном.

Трубогибы с использованием дорна, в силу своей специфики, бывают только стационарными. Они производятся для работы как в полуавтоматическом, так и в полностью автоматическом режиме. Работа высокопроизводительных дорогостоящих трубогибов контролируется системой ЧПУ, которая отслеживает все текущие параметры технологического процесса.

Алюминиевые трубы

Трубы из алюминия сгибаются примерно так же, как и медные, ведь степень податливости этих металлов очень схожа. В целом, гибка алюминиевых труб не вызывает особых трудностей. Кроме песка, в случае с алюминием можно использовать замороженную внутри трубы воду. Естественно, такой метод можно реализовать только при наличии морозной погоды.

Для этого потребуется один конец трубы заглушить чопом, чтобы залить внутрь нее воду. После этого заполненное водой изделие выставляется на мороз, до полного замерзания жидкости. Дальнейшая процедура проводится точно также, как и в случае с песком.

Пример гиба трубы

Гибка алюминиевых труб примерно такая же, как и медных. Причиной тому является податливость этих двух металлов. Но в случае с алюминием можно также использовать лед. Для этого просто залейте воду в полость, предварительно поставив заглушку на один конец. Залив, нужно выставить ее на улицу (обязательным условием является морозная погода). После полного замерзания воды можно постепенно гнуть. Лед здесь точно так же работает, как и песок.

Пример гиба трубы

РД 24.203.03-90 Радиусы и углы гиба труб

Купить РД 24.203.03-90 — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Руководящий документ устанавливает радиусы и углы гиба труб медных по ГОСТ 617, стальных бесшовных по ГОСТ 8732 и ГОСТ 8734, бесшовных из коррозионно-стойкой стали по ГОСТ 9940 и ГОСТ 9941, стальных водогазопроводных по ГОСТ 3262, а также труб изготовленных из медных и алюминиевых сплавов.

РД не распространяется на радиусы гиба калачей, змеевиков и труб входящих в состав аппаратов компрессорных холодильных установок.

Металлопластиковые трубы

По мере распространения металлопластиковых труб многие начали применять их во всех возможных коммуникациях. Они надежны, практичны, недороги и удобны в монтаже. Но как гнуть металлопластиковые трубы? Для этого применяют или простой ручной труд (если металл в трубе мягкий), или метод гибки при помощи пружины (он рассматривался выше). Обязательным является выполнение условия, что нельзя гнуть металлопластиковую трубу больше 15 градусов на каждые 2 сантиметра. В случае пренебрежения этим параметром труба просто может стать непригодной по причине большого количества повреждений.

Как рассчитать минимально допустимый радиус

Минимальный радиус гиба трубы, при котором появляется критическая степень деформации, определяет соотношение:

• Rmin означает минимально возможный радиус гиба изделия;
• S обозначает толщину, которой обладает трубопровод (в мм).

Следовательно, радиус по срединной трубной оси равен: R=Rmin+0,5∙Dn. Тут Dn означает условный диаметр круглого стержня.

Обязательное условие, чтобы грамотно вычислить минимальный радиус изгиба — это необходимость принять во внимание соотношение:

• Кт означает коэффициент тонкостенности изделий;
• D указывает на наружный диаметр труб.

Следовательно, универсальная формула для вычисления минимально допустимого радиуса гибки:

Когда заданный радиус получается больше, нежели значение, получаемое по приведенной выше формуле, то используется метод холодной гибки труб

. Если он меньше рассчитанной величины, материал следует предварительно нагреть. Иначе его стенки при гибке деформируются.

1. Тогда минимально допустимый радиус гибки полого стержня, без использования специального инструмента, должен составлять: R ≥9,25∙((0,2-Кт)∙0,5).
2. Когда минимальный радиус гиба меньше рассчитанного значения, тогда использование оправки обязательно.

Гибка в штампах при помощи прессования

Сгибание заготовок, длиной не более 70 сантиметров, можно осуществлять при помощи штампования. В данном случае используются гидравлические либо механические прессы. Этот способ позволяет изготавливать элементы конструкций со сложной формой.

Прессование заготовок является самым дорогим способом гибки. Однако и производительность его наиболее высокая. Данный метод позволяет производить широчайший сортамент продукции.

Трубогибочное станочное оборудование

Гибка труб в промышленных масштабах осуществляется с помощью станков.

Гибка вальцеванием.

Наиболее распространены станки, гнущие изделия при помощи вальцевания. Чаще всего применяется оборудование с тремя валками, предназначенное для изгибания длинных заготовок. На нем может делаться спиральный трубный прокат.

Изделие двигается через ролики, местоположение которых определяет радиус его изгиба. Одновременно оно с обеих сторон сжимается деформирующим цилиндром. Он расположен между валиками, так, чтобы была возможность гнуть заготовку на весу. Ролики в процессе обработки металла выполняют функцию опоры.

Обработка сжатием

Нередко на производстве применяются станки, гнущие заготовки с малым радиусом способом сжатия. На них обрабатываются заготовки малого и большого сечения. Процесс происходит с местным разогревом изделий и одновременным осевым давлением на них.

Станок состоит из:

• станины с расположенным на ней нагревателем;
• опорного ролика;
• пары клещевых зажимов, первый из них — гибочный поворотный, второй — осадочный.

Устройство способно гнуть элементы под углом 180º. Оно зажимает заготовки с постоянным усилием независимо от их сечения и значения осевого усилия, образующегося в эпицентре деформации при изгибе изделия. Оборудование может обрабатывать квадратный и прямоугольный профиль.

Ротационно-вытяжная гибка

Ротационная вытяжка труб производится на станках с электрическими либо гидравлическими суппортами для передвижения давящих роликов. Последние служат для получения нужной конфигурации и толщины производимого элемента.

При ротационной вытяжке получают изделия из полых вращающихся стержней, деформируемых валиками по перемещающейся оправке. Сейчас в большинстве случаев используются ротационно-вытяжные станки с ЧПУ. Их программа учитывает сопротивление материала при его деформировании. При изготовлении продукции используется соответствующий ГОСТ.

Заключение

Смотреть видео

В небольших объемах гибка труб может производиться при помощи ручного инструмента. В промышленных масштабах это делается на специальных станках. Перед работой необходимо осуществить расчеты минимально допустимого радиуса гибки.

Добавить в закладки

Домашние мастеровые сегодня самостоятельно выполняют для своих хозяйств почти все системы жизнедеятельности: водопровод, отопление, канализацию, строят малоэтажные дома, подсобные помещения, теплицы. Изобретают недорогие приспособления для изготовления и обработки строительных материалов, гнутья всевозможных профилей, резки и гибки различных труб, используют технологии сварки и отливки.

Гибка труб используется при создании металлических ограждений, это позволяет исключить необходимость в сварке и добиться нужного результата, просто согнув цельную трубу под необходимым углом.

Постоянно встречающихся причин для частой гибки труб в домашнем хозяйстве частного домовладения нет.

Встает задача взять и загнуть нужную деталь.

Инструменты и оборудование

Для сгибания стальных труб малого диаметра при монтаже коммунальных трубопроводов используют ручные приспособления и холодный способ деформации. Так, холодную трубу можно согнуть приспособлениями, использующими следующие методы:

• с помощью шаблонной обкатки для круглых труб диаметром до 76 мм. На станках, использующих обкатку, не получиться получить качественную округлость радиуса сечения в месте загиба;
• путем наматывания на неподвижный ползун, при продольном перемещении обкатывающего ролика ;
• основанный на передаче усилия пневмо- или гидроцилиндром месту сгиба с упором на два подвижных ролика;
• с протяжкой через подвижные направляющие ролики, что позволяет производить отводы с малым угол радиуса, используется на универсальных гибочных станках.

Трубы больших диаметров гнут исключительно горячими способами на специальных станках, так используют метод:

• деформации заготовки на штампе, что позволяет изготавливать изделия с несколькими сгибами как в одной, так и нескольких плоскостях сразу;
• протяжки на специальном роге, дает возможность получать не только минимальные радиусы, но и заданную кривизну радиуса, при этом сохраняя равномерный диаметр сечения трубы за счет одновременной калибровки на внутреннем сердечнике.

Как производиться горячее сгибание заготовок труб на производстве можно посмотреть на данном видео.

Радиус гиба трубы приспособления для получения в быту и промышленности

На строительном рынке можно обнаружить большое количество приспособлений индивидуального использования для изгибания труб, от простейших пружин до сложных электромеханических станков с гидравлической подачей.

Ручные трубогибы

Трубогибы данного класса обладают невысокой стоимостью, имеют простую конструкцию, малый вес и габариты, процесс изгибания заготовки происходит за счет физического усилия работника. По принципу работы ручные агрегаты, выпускаемые промышленностью, можно разбить на следующие категории.

Рычажные. Изгибание производится за счет большого рычага, позволяющего уменьшить прилагаемое мышечное усилие. В таких устройствах заготовка вставляется в оправку заданной формы и размера (пуансон) и с помощью рычага происходит огибание шаблонной поверхности изделием – в результате получается элемент заданного профиля. Рычажные устройства позволяют получать радиус закругления в 180 градусов и подходят для труб из мягких металлов небольшого диаметра (до 1 дюйма). Для получения закруглений различного размера используют сменные пуансоны, для облегчения проведения работ многие модели оснащаются гидроприводом.

Рис. 7 Арбалетные приспособления ручного типа

Арбалетные. При работе заготовка помещается на два валика или упора, а изгибание происходит давлением на ее поверхность между упорами пуансона заданной формы и сечения. Агрегаты имеют сменные пуансонные насадки и передвижные упоры, позволяющие задавать радиус изгиба стальной трубы или заготовок из цветных металлов.

Гибочный башмак установлен на штоке, который может перемещаться с помощью винтовой передачи, гидравлического давления жидкости при ручном нагнетании или посредством гидравлики с электроприводом. Подобные устройства позволяют производить изгибание труб из мягких материалов диаметром до 100 мм.

Трехроликовые агрегаты (трубогибочные вальцы). Являются самым распространенным типом трубогибочных агрегатов в быту и промышленности, работают по принципу холодной вальцовки. Конструктивно выполнены в виде двух роликов, в ручьи которых устанавливается заготовка, третий ролик постепенно подводят к поверхности, одновременно прокатывая изделие в разные стороны. В результате происходит деформация заготовки без складкообразования большего сечения, чем в других ручных трубогибах.

Отличительной особенностью агрегата является невозможность получения малого радиуса закругления (обычное значение 3 – 4 величины внутреннего диаметра).

Все перечисленные устройства являются бездорновыми агрегатами, поэтому неэффективны при гибке тонкостенных изделий, также их нежелательно использовать при работе с заготовками со сварным стыком стенок – при пластический деформации возможно раскрытие отдельных участков шва.

Рис. 8 Трубогибочные вальцы

Электромеханические трубогибы

Электромеханические агрегаты в основном используются в промышленности и обеспечивают выполнение следующих технологических процессов.

Бездорновая гибка. Станки применяются при работе с заготовками, для радиусов гиба 3 – 4 D., способны изгибать толстостенные трубы для мебельной и строительной отрасли, магистральных трубопроводов. Станки имеют самую простую конструкцию и управление по сравнению с другими видами, отличаются малыми габаритными размерами и весом.

Бустерная обработка. Агрегаты, работающие по специальной технологии продвижения каретки с деталью дополнительным узлом, разработаны для получения сложных гибов без утоньшения стенок. Применяются для изготовления змеевиков различной формы в тепловой энергетике, котельной и водонагревательной индустрии.

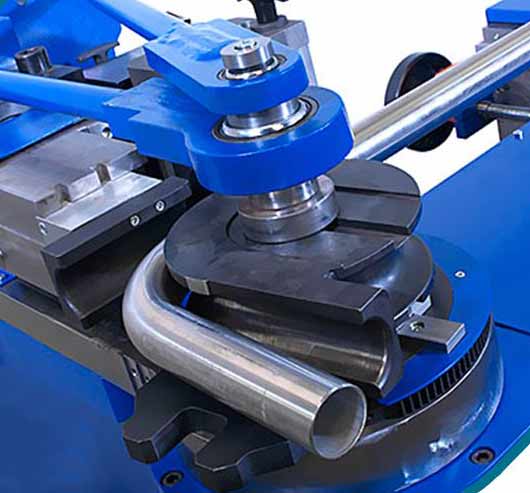

Дорновая гибка. Агрегаты данного типа позволяют производить высококачественное изгибание тонкостенных элементов с наружным диаметром до 120 мм. Промышленные станки могут иметь автоматическое или полуавтоматическое исполнение с числовым программным управлением.

Трехвалковая гибка. Конструкция широко используется для изгибания любых металлов и сплавов, отличается универсальностью: отлично справляется с профилем круглого или прямоугольного сечения, уголками и плоскими пластинами. Многофункциональность агрегата достигается за счет смены валков с различным видом рабочих поверхностей и размеров.

При помощи данного агрегата удобно гнуть элементы большой длины с одинаковым большим радиусом закругления на всем протяжении.

Рис. 9 Промышленные трубогибы

Требования ГОСТов к радиусам изгиба труб

СТАТЬИ

Минимальный радиус гиба трубы может быть получен только на дорновых трубогибах, работающих способом наматывания. К таким трубогибочным станкам относятся:

• Ручные программируемые дорновые трубогибы СМ-30 серии PARTNER в 2-х и 3-х координатном исполнении;
• Полуавтоматические программируемые дорновые NC трубогибочные станки СЕ-30 серии PARTNER в 2-х и 3-х координатном исполнении
• Автоматические дорновые CNC трубогибочные станки СЕ-30 серии PARTNER.3X;
• Полуавтоматические программируемые дорновые NC трубогибочные станки СЕ-51 серии MASTER;
• Автоматические дорновые CNC трубогибочные станки СЕ-51 серии MASTER.3X;
• Полуавтоматические программируемые дорновые NC трубогибочные станки СЕ-80 серии PROFi;
• Автоматические дорновые CNC трубогибочные станки СЕ-80 серии PROFI.3X.

Минимально допустимые радиусы гибов круглых труб

Радиус гиба трубы зависит от ее наружного диаметра (Dн), толщины стенки (S) и пластичности материала.

Важным показателем, наравне с радиусом гиба, является длина прямого участка трубы, необходимая для ее зажима при гибе.

Рекомендуемые минимальные радиусы гибов и значений длин прямых участков, при гибке медных и латунных труб, изготовленных по ГОСТ 617-90 и ГОСТ 494-90

Рекомендуемые минимальные радиусы гибов и значения длин прямых участков при гибке стальных водогазопроводных труб изготовленных по ГОСТ 3262-75

При выборе радиуса гибки, предпочтение следует отдавать радиусам гиба для холодной гибки труб.

При определении длины заготовки детали складываются длины прямых участков и длины дуг изогнутых участков трубы.

Длина дуги изогнутого участка (А) рассчитывается по формуле:

где:

Ro — осевой радиус гиба трубы, мм

Rв — внутренний радиус гиба трубы, мм

λ — угол гиба

dн – наружный диаметр труб, мм.

На радиусах гибов труб, изложенных в таблицах, гарантированно обеспечивается требуемое качество гиба по элипсности — овальности (не более 12,5%).

Технология гибки листового металла: особенности и классификация

Технология гибки, в зависимости от требуемой модификации листового металла, включает в себя следующие виды:

• Одноугловая (V-образная) – считается наиболее простой. Под воздействием силы гиба верхняя поверхность заготовки сжимается, а нижняя – прилегает к стенкам механизма и растягивается. Таким образом достигается нужный радиус.
• Двухугловая (П-образная) – выполняется схожим образом за исключением количества этапов обработки.
• Многоугловая гибка.
• Радиусная гибка листового металла (закатка) – позволяет получить плавный изгиб. Применяется для создания петель, хомутов и т. д.

Такая технология обработки заготовок не требует колоссального усилия, поэтому предварительного нагрева материала не требуется.

Горячая гибка по радиусу применяется лишь для толстых листовых заготовок (12–16 мм), а также малопластичных металлов. К последним относятся дюралюминий, высокоуглеродистые стали и их сплавы.

Такой способ обработки листового материала часто применяют в комплексе с другими операциями, например, резкой, вырубкой или пробивкой. В результате получаются сложные объемные изделия из металла. Для их изготовления прибегают к штампам, которые можно использовать в нескольких переходах.

С точки зрения пространственного позиционирования существует два способа гибки по радиусу:

• Продольная – при этом используется холодная технология работ, что не позволяет обрабатывать толстые листовые заготовки.
• Поперечная – включает в себя несколько этапов: в первую очередь загибаются кромки металлической детали, затем она нагревается. После начинаются непосредственно производственные операции: гибка, осаживание и вытяжка.

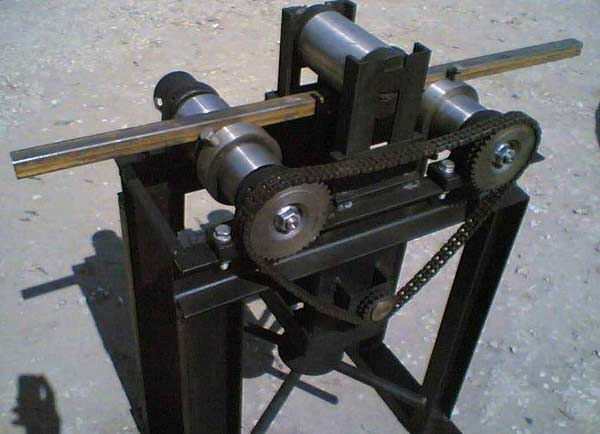

Для радиусной гибки листового металла требуется специализированный ручной или промышленный станок. Его конструкция модифицируется в зависимости от требуемой формы изделия.

Работа в холодной технике требует соблюдения оптимального соотношения радиуса изгиба, толщины металла и размера самого листа. Отступление от предельного значения чревато потерей прочностных характеристик заготовки, возможностью появления повреждений.

Придание радиусной формы заготовке под воздействием высоких температур способно изменить структуру материала. Так, во время охлаждения после нагрева связи между молекулами в листе металла становятся более тесными и упорядоченными, что способствует увеличению его твердости, прочности и упругости. Кроме того, в этот момент сокращается удлинение при разрыве. Пластичность материала изменяется мало.

Работа с трубогибом

Профилегиб — специальный станок предназначенный для профессионального сгибания профильных труб.
Отсутствие профессиональных цехов в шаговой доступности не оставляет другого выхода, кроме как согнуть трубу при помощи трубогиба. Качество результата зависит от диаметра и размера сечения, толщины стенки, желаемого радиуса, жесткости и твердости сгибаемого материала и т.д.

Во время работы очень сложно избежать деформаций трубы и небольших трещин стенок. Особенно сложно согнуть профтрубу по центру, ближе к краям сгиб дается намного легче и меньше деформируется.

Методы гибки труб без заводских приспособлений

В бытовых условиях нередко возникает необходимость в изгибании трубных заготовок при проведении строительных работ или монтаже газовых трубопроводов. При этом экономически нецелесообразно тратить финансовые средства на приобретение заводских трубогибов для разовых операций, многие применяют для этих целей простые самодельные приспособления.

Стальные трубы

Сталь относится к довольно жестким и прочным материалам, с большим трудом поддающимся деформации, основным методом изменения ее конфигурации является сгиб в нагретом состоянии с наполнителем при одновременном физическом воздействии. Для труб из тонкостенной нержавейки для получения длинного участка с небольшим радиусом изгиба применяют следующую технологию:

1. Устанавливают заготовку вертикально, закрывают ее с одного конца пробкой и внутрь засыпают очень мелкий сухой песок, после полного заполнения вставляют пробку с другой стороны.
2. Находят трубу или низкий вертикальный столб нужного диаметра и жестко закрепляют трубный конец на его поверхности.
3. Оборачивают деталь вокруг трубной оси, поворачивая шаблон или обходя его вокруг.
4. После навивки освобождают конец и извлекают изогнутую деталь из шаблона, снимают пробки и высыпают песок.

Рис. 11 Как получают нужный радиус изгиба медной трубы

Медные трубы

Медь относится к более мягким материалам, чем сталь, ее также удобно гнуть при нагревании или с помощью засыпанного внутрь песка. Можно также использовать для изгибания бытовой заменитель дорна – стальную пружину с плотными толстыми витками и сечением чуть меньше обрабатываемой детали. При проведении работ элемент вставляется внутрь и находится в точке, где производится деформация, а после проведения необходимых операций легко извлекается наружу. Но намного проще изгибать медные трубы специальным пружинным трубогибом (данные изделия можно приобрести в торговой сети), которые эффективны на коротких трассах и работают за счет равномерного распределения прилагаемого усилия на поверхность. Пружинное устройство работает следующим образом:

1. Пружина одевается поверх трубы в нужное место, после чего ее вручную изгибают вместе с трубой.
2. При дальнейшем изгибании пружину перемещают и производят загиб в другой точке.
3. По завершении операции пружинный сегмент легко извлекается наружу без применения подсобных средств.

Другой популярный материал – алюминий, проще изгибать с нагреванием горелкой.

Рис. 12 Как гнут трубы без станка из алюминия

Металлопластиковые трубы

Да изгибания металлопластиковых труб в бытовом хозяйстве используется внутренняя или наружная пружина (кондуктор). Технология проведения работ аналогична операциям с медной трубой, при сгибке следует соблюдать допустимые ограничения по радиусу во избежание повреждения изделия.

Пластиковые трубы

Основным элементом для изменения конфигурации пластиковых труб является строительный или бытовой фен, для облегчения работ можно использовать песок. Изделия сложной формы гнут следующим образом:

• На деревянную плиту с помощью шуруповерта вкручивают саморезы по нужной конфигурации заготовки.
• Вставляют трубный конец между двумя шурупами и производят нагрев стенки трубы феном, обеспечивая направление изделия с поворотами и гибкой по заданному маршруту.
• По окончании работ выкручивают саморезы и извлекают заготовку.

Рис. 13 Способы гибки труб из металлопластика наружным и внутренним кондуктором

Можно воспользоваться еще одной простой технологией:

• Насыпают в пластиковую трубу песок и плотно закрывают ее концы.
• Помещают изделие на некоторое время в кипящую воду и затем извлекают на поверхность.
• Придают заготовке нужную форму, фиксируя ее в нужном положении и дожидаясь охлаждения.

Рис. 14 Как сгибают пластиковые элементы

Существующие промышленные и бытовые методы получения необходимого радиуса изгиба позволяет проводить данные операции с любыми материалами различных диаметров. Для проведения работ применяют специальные приспособления ручного или электромеханического принципа действия, в которых часто используются гидравлические узлы. В бытовом хозяйстве эффективными методами гибки является применение специальных пружин и нагрев изделий газовыми горелками или бытовым феном (при изгибании пластика).

Объем воды в трубопроводе

Знать объем воды, который может находиться в трубе, полезно во многих ситуациях. Такой расчет может пригодиться при работах на отопительной системе, водопроводе, канализации. Формула для обычной трубы круглого сечения не представляет собой ничего сложного. Для проведения расчета нужно вооружиться штангенциркулем и рулеткой. Чтобы облегчить вычисления, не помешает калькулятор.

Для начала измеряем штангенциркулем диаметр трубы по внутренним краям. Делим полученное значение надвое, чтобы найти внутренний радиус. На основе радиуса находим площадь сечения трубы.

Далее нужно замерить рулеткой длину трубы. Полученный параметр умножаем на рассчитанную ранее площадь сечения. Готово! Мы нашли объем воды, который может находиться в трубе. Выразить объем можно либо в куб. м, либо в л. Соотносятся эти единицы так: 1 куб. м = 1000 куб. дм = 1 000 л. Однако эта формула годится только при условии, что труба полностью заполнена водой.

Для неполного заполнения труб водой применяются гораздо более сложные геометрические построения и формулы для вычисления объема жидкости. Мы предлагаем для ознакомления рисунок, на котором показано, как делать такие расчеты:

Пропускная способность различных труб определяется по специальным таблицам. Так, труба с сечением в 25 мм за минуту пропускает до 30 л за 1 минуту. Если у трубы диаметр в 32 мм, она уже способна пропустить до 50 л/мин. Однако большинство смесителей способны пропустить через себя не более 5 л воды за 1 минуту.

Стоит также внести поправку на материал, из которого изготовлена труба. Дело в том, что полипропиленовые трубы обладают существенно более гладкими стенками, чем металлические. Это значит, что их способность пропускать воду при одинаковом диаметре будет выше. Еще более сильно влиять на пропускную способность могут известковые осаждения, которые накапливаются в металлических трубах. Поэтому любая таблица показывает пропускную способность лишь приблизительно.

е = . 100, ш

где Dmox — максимальный диаметр в месте гиб а, мм;

В min — минимальный диаметр в месте гиба, мм;

В НОМ. — номинальный диаметр в месте гиба, мм.

Утонение минимальной толщины стенки трубы (&) в процентах вычисляется по формуле,

где — толщина стенки по наружной части изгиба, мм;

Shom — номинальная толщина стенки, мм.

г. Березовка. Типография. Ззк. hi 37-3000

|Иш. Н» подл. 1_Подпись и даго >Взам. ина. Ht Ии». Ht дубя. Подпись и дата

Допускаемые отклонения при гибке труб по овальности сечения приведены в табл. 5, по утонению в табл. В.

Овальность сечения, %, не более

Номинальная толщина стенки, мм

Допускаемое утонение стенки по отношению к номинальной толщине,%> не более

Примечание, Уменьшение номинальной толщины стенки в месте гиб а не должно превышать суммы допусков: минусового допуска по стандартам, указанным в вводной части, и утонения при гибе — по табл, 6.

2.4. В местах изгиба труб допускаются гофры высотой, мм, не более:

2 — при диаметре трубы до 25 мм;

3 — при диаметре трубн 25-60 ш;

4 — при диаметре трубы 60-100 мм:

5 — при диаметре тр.у$ы сбыте 100 мм.

2.5. На поверхности труб не допускаются трещины, плены, рванины, раковины и закаты.

Определение сечения проводника на вводе

После этого высчитывается показатель условного тока отключения для автомата с номиналом 25 А: 1,45х25=36,25 А. У кабеля с площадью сечения 4 мм2 параметры длительно допустимого тока 35 А, условного – 36,25 А. В данном случае лучше взять вводный проводник из меди сечением 6 мм2 и допустимым предельным током 42 А.

Трубы из меди

Если при сгибании стальных изделий проблем обычно не возникает, то медные трубы могут лопнуть или повредиться в процессе гибки (прочитайте: «Как гнуть медную трубку – проверенные и надёжные способы»). Один из самых простых способов обезопаситься от подобных явлений – использовать простой песок. Его засыпают перед началом процедуры внутрь трубы.

Песок обязательно должен быть сухим. Далее при помощи горелки осуществляется нагревание места изгиба. Чтобы проверить наличие оптимальной температуры нагревания достаточно поднести к трубе кусок бумаги: если она загорится, горелку можно выключать. Нужный радиус изгиба медной трубы выводится постепенно – резкие движения в данном случае будут лишними. Именно аккуратность позволит избежать нежелательных разрывов материала.

ГОСТ 17365-71 Справочник по холодной штамповке

Минимальные радиусы гибки труб R должны быть:

• для труб с наружным диаметром до 20 мм, не менее…2,5D
• для труб с наружным диаметром свыше 20 мм, не менее…3,5D (где D – наружный диаметр трубы).

Утонение стенок в местах изгиба труб и переходов криволинейных участков в прямолинейные не должно превышать:

• для стальных труб–20% от исходной толщины стенки
• для труб алюминиевых сплавов–25% от исходной толщины стенки.

Утонение стенок труб, штампованных из листов, не должно превышать 15% от исходной толщины листа.

Радиусы изгиба по оси трубы. Гибка без наполнения или оплавки. При меньших радиусах изгиба гибку следует производить с оплавкой или наполнением.

Обозначения: D — диаметр трубы; S — толщина стенки трубы

К оглавлению

Наименьшие радиусы и наименьшие длины прямых участков изогнутых труб показаны на рис. 1.

Длину изогнутого участка трубы А определяют по формуле:

Где R – наименьший радиус изгиба, мм; dн – наружный диаметр труб, мм.

При выборе радиуса изгиба следует по возможности предпочитать для изгиба трубы в холодном состоянии.

Наименьшая длина прямого участка трубы Lmin необходима для зажима конца трубы при изгибе

Радиусы изгиба медных и латунных труб, изготовляемых соответственно по ГОСТ 617-90 и ГОСТ 494-90 (см рис. 1)

Наименьший радиус изгиба R

Наименьшая длина прямого участка Lmin

Радиусы изгиба стальных водогазопроводных труб, изготовляемых по ГОСТ 3262-75 (см рис. 1)

Наименьший радиус изгиба R

Наименьшая длина прямого участка Lmin

Радиусы изгиба стальных труб в зависимости от их диаметра и толщины стенокРазмеры, мм

Наименьший радиус изгиба при толщине стенки

В.И. Анурьев, Справочник конструктора-машиностроителя, том 3, стр.368-369., Москва 2001
