В быту часто возникает такая ситуация, когда необходимо подключить электродвигатель, но нет нужного источника питания. Тогда требуется использование другого типа напряжения. Обычно это происходит, если двигатель нужно подсоединить к стороннему оборудованию (токарному станку, самодельному устройству). Для этой цели применяют конденсаторы. Они бывают нескольких видов, поэтому необходимо иметь хотя бы базовое понятие о том, какие конденсаторы для запуска электродвигателя использовать в каждом конкретном случае.

Что собой представляет конденсатор

Конденсатор — это радиоэлемент, состоящий из двух пластин, между которыми расположен диэлектрик. Его основная цель — создать буфер между пластинами для накопления заряда. Конденсаторы бывают трех видов:

1. Полярные. Используются в системах постоянного тока. Это электролитические конденсаторы, которые вследствие своего особого строения имеют полярность. Для подключения к источникам переменного тока не очень подходят из-за разрушения слоя диэлектрика с выделением большого количества тепла, что иногда даже приводит к взрывам.
2. Неполярные. Предназначены для использования в обоих типах цепей.
3. Электролитические. К этой категории относятся только неполярные конденсаторы такого типа. У них в роли обкладки выступает оксидная пленка. Оптимальный вариант для низкочастотных двигателей благодаря высокой возможной емкости.

Каждый тип двигателей имеет свои особенности подбора конденсатора. Это определяет и какой емкости нужен конденсатор для запуска двигателя, какого номинального напряжения и какого типа.

Использование электролитических конденсаторов

Конденсаторы с диэлектриком из бумаги отличаются малой удельной емкостью и значительными габаритами. Для двигателя даже не самой большой мощности они будут занимать много места. Теоретически их можно заменить электролитическими, обладающими в несколько раз более высокой удельной емкостью.

Разновидности устройства электролитического конденсатора

Для этого электрическую схему придется дополнить несколькими элементами: диодами и резисторами. Такой вариант неплох для эпизодически работающего двигателя. Если же планируются продолжительные нагрузки, то от экономии места и веса лучше отказаться — при случайном выходе диода из строя он начнет пропускать на накопитель переменный ток, что приведет к его пробою и взрыву.

Выходом могут служить полипропиленовые конденсаторы с металлическим напылением серии СВВ, разработанные для использования в качестве пусковых.

Подключение однофазного двигателя

Для подключения асинхронного двигателя в однофазную цепь обычно используется напряжение 220 В. Но для запуска необходимо создать вращательный момент смещения ротора. С этой целью применяется пусковая обмотка, которая является дополнительной и функционирует только при запуске. На ней при помощи конденсатора задается смещение фазы.

Емкость выбирается по следующему принципу. Общая емкость (рабочая и пусковая) на 100 Вт мощности составляет приблизительно 1 мкФ. Если необходимо подобрать конденсаторы для запуска электродвигателя мощностью 1,5 кВт, то ее достаточно легко рассчитать: 1,5 х 1000 : 100 х 1 = 15 мкФ. Таким образом, чтобы подключить однофазный асинхронный двигатель мощностью 1,5 кВт, необходимо использовать рабочий и пусковой конденсатор общей емкостью 15 мкФ.

Подобные двигатели имеют несколько режимов работы:

• Подключаемая дополнительная обмотка к пусковому конденсатору. Емкость подбирается из соображений 70 мкФ на киловатт мощности.
• Дополнительная обмотка, задействована на всем периоде работы совместно с рабочим конденсатором, емкость около 30 мкФ.
• Подключение двух типов конденсаторов одновременно.

Как влияет величина нагрузки на выбор конденсаторов

Если деталь выбрана в соответствии с приведёнными здесь расчётами, то она хорошо подойдёт при равномерной нагрузке. Примером такой ситуации является работа вентилятора.

Если нагрузка меняется, то в этом случае можно воспользоваться следующей хитростью. Например, можно рассматривать циркулярную пилу, с помощью которой распиливают доски и брёвна. В первом случае очевидно, что нагрузка меньше, а во втором — больше.

Например, если были произведены расчёты по номинальному току и получена ёмкость, равная 10 мкф, то нужно использовать такой рабочий конденсатор при распиливании досок. Для работы с брёвнами его скорее всего будет недостаточно. В этом случае при выполнении работы подключают две таких детали параллельно.

Если этого не сделать, двигатель потеряет мощность. В результате он станет перегреваться и для работы на нём потребуется делать перерывы, чтобы дать мотору остыть.

Методы расчета емкости

Для расчета того, какие конденсаторы для запуска электродвигателя лучше использовать, применяется следующая формула:

• С = k х If : Uc,

где:

• k – коэффициент, он отличается в зависимости от типа подключения, 4800 — треугольник и 2800 — звезда;
• If – ток стартера (указывается на двигателе);
• Uc – напряжение сети, в данном случае 220 вольт.

На выходе получается емкость, измеряемая в мкФ (одна миллионная часть Фарада). Рассчитать ее можно и другим способом, используя в качестве основного параметра мощность.

Каждые 100 Вт мощности двигателя соответствуют 7 мкФ. Следует не забывать о том, что на обмотку стартера должен поступать ток не выше, чем номинальный.

Как проверить электродвигатель на работоспособность

Для пользователя существует несколько вариантов, как проверить двигатель на работоспособность.

• Анализ внешнего состояния прибора. Перегрев системы связывают с потемнением краски на двигателе в средней части.

• Сверьтесь с заявленными производителем характеристиками, указанными на маркировке прибора. Не ожидайте, что двигатель выдаст большие мощности и RPM (число оборотов), чем это написано на маркировке.

• Измерьте показания с помощью мультиметра.

• Устройте прибору аппаратную диагностику.

Проверка мощности электродвигателя.

Электродвигатель сталкивается с большой нагрузкой в ходе работы отдельной или комплексной системы. Опытный пользователь знает, что любое, даже самая надежное устройство со временем дает сбой. Поэтому важно снимать показания электрической машины до нескольких раз после установки, как мощность электродвигателя, так и другие значения.

• Мощность можно определить по счетчику.

• Параметр мощности считается исходя из таблиц (понадобятся данные, например, диаметр D вала, S см/м до оси, длина мотора).

• Данные о габаритах двигателя также служат вспомогательным материалом для вычисления мощности двигателя.

• Непосредственно мощность определяют исходя из значений скорости вращения вала. Частоту умножают на k 6.28, силу и радиус системы (узнается с помощью штангенциркуля).

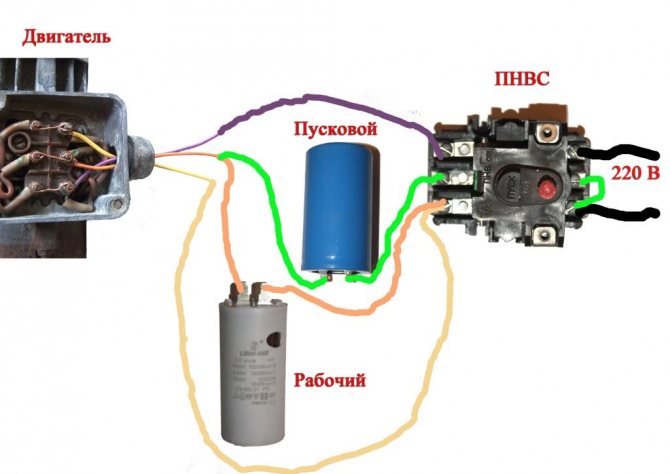

Подключение двух конденсаторов для трехфазного двигателя

Для запуска двигателя в нагруженном состоянии требуется добавление пускового конденсатора. Он осуществляет работу в первые несколько секунд во время пуска и прекращает работать при выходе ротора на рабочий режим (частоту оборотов). Чтобы подобрать конденсатор для двигателя в этом случае, следует знать, что его расчетное напряжение превышает таковое у рабочего конденсатора в 1,5 раза, емкость — в 2,5-3 раза.

Допускается подключение более одного конденсатора. Если подключать их параллельно, то емкость будет увеличиваться, что удобно для расчетов.

После включения двигателя первые разы необходимо обязательно проследить за его работой. Он не должен слишком нагреваться. Если непонятно, какие конденсаторы для электродвигателя использовать в этом случае, то верный ответ — с меньшей емкостью. Рабочее напряжение составляет не менее 450 В. Чтобы двигатель работал эффективно, необходимо не только правильно определить все параметры используемого конденсатора, но и учесть условия его нагрузки или работы.

Подключение электродвигателя 380В на 220В

Общие правила подключения электродвигателя через конденсатор.

Подключение электродвигателя 380В на 220В выполняется через конденсатор. Для такого подключения необходимо использовать бумажные (или пусковые) конденсаторы, при этом ВАЖНО чтобы номинальное напряжение конденсатора было больше либо равно напряжению сети (при этом рекомендуется что бы напряжение конденсатора было в 2 раза больше напряжения сети). Могут применяться конденсаторы следующих марок (типов):

МБГО, МБГЧ, МБГП, МБГТ, МБГВ, КБГ, БГТ, ОМБГ, K42-4, К42-19 и др.

Емкость конденсатора можно определить по формулам приведенным ниже, либо с помощью онлайн расчета емкости.

Первое, что необходимо сделать — это правильно соединить выводы обмоток электродвигателя. Как уже известно из статьи: схемы соединения обмоток электродвигателя обмотки электродвигателя можно соединить по схеме «звезда» (обозначается — Y) или по схеме «треугольник» (обозначается — Δ), при этом, как правило для подключения электродвигателя на 220В применяется схема «треугольник» , что бы определиться со схемой соединения обмоток необходимо посмотреть паспортные данные электродвигателя на прикрепленном к нему шильдике:

Запись: «Δ/ Y 220/380V» обозначает, что для подключения данного электродвигателя на 220В необходимо соединить его обмотки по схеме «треугольник», а для подключения на 380В — по схеме «звезда», как это сделать читайте здесь.

Отличия пускового и рабочего конденсатора

Пусковой конденсатор нужен для запуска двигателя, поэтому работает короткое время в начале, после чего отключается, тогда как мотор продолжает работать (в обмотке создается сдвиг фаз). Следовательно, время, когда пусковой конденсатор задействован, составляет около 3 секунд, так как за более продолжительный период он может сильно нагреться и привести к замыканию в цепи двигателя, за чем непременно последует выход из строя элементов схемы.

Такой вид конденсатора используется на электродвигателях, схема подключения которых предусматривает этот режим запуска. Для остальных двигателей он тоже может использоваться, если в момент запуска на валу создается повышенная нагрузка, которая не дает ротору свободно вращаться.

Рабочий конденсатор задает сдвиг фаз для постоянной работы двигателя, поэтому рассчитывается с учетом более продолжительной работы. Во время смены фаз цикла на конденсаторе появляется напряжение, превышающее напряжение питания. Это происходит из-за того, что им совместно с обмоткой создается колебательный контур. Последнее также важно учитывать.

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные.

В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.

В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.

Сравнение конденсаторов обоих типов

Рабочий и пусковой конденсаторы имеют такие отличия:

• Использование в различных цепях подключения: рабочей и пусковой.
• Рабочим конденсатором генерируется электромагнитное поле для основного цикла работы двигателя, пусковым задается сдвиг фаз между двумя обмотками — рабочей и дополнительной — в начале работы.
• Первый подключается последовательно вспомогательной обмотке, второй — параллельно основной.
• Рабочий конденсатор задействован все время, пока двигатель включен, пусковой только на старте до момента его выхода на постоянный режим.
• Как уже было отмечено, принцип подбора емкости также отличается. Каждые 100 Вт соответствуют 7 мкФ для рабочего конденсатора и 13-17 мкФ для пускового. Отличается и коэффициент повышения предельно допустимого напряжения по сравнению с номинальным: для рабочего — 1,15, пускового — 2-2,5.

Эти правила помогают хотя бы приблизительно понять, какой конденсатор нужен для запуска электродвигателя.

Конструкция и принцип работы

И еще один очень важный момент. Расчет номинала конденсаторов Условные обозначения: Сп — пусковой, Ср — рабочий. Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Принципы подключения

С точки зрения безопасности рекомендуется соблюдать такие правила:

• Каждый раз после выключения двигателя разряжать конденсатор. Накопленный им заряд может привести к выходу из строя схемы. В некоторых конденсаторах может быть встроен разрядный резистор, который подбирается с учетом того, чтобы полностью его разрядить через 50 секунд после отключения питания.
• Токоведущие части необходимо изолировать, чтобы не прикоснуться к ним случайно.
• Корпус конденсатора должен быть надежно закреплен, чтобы не сместился в процессе работы.

Если есть сомнения в способности подобрать правильно конденсаторы для запуска электродвигателя и самостоятельно подключить устройство, то рекомендуется обращаться за помощью к специалисту.

Иногда может возникнуть вопрос, какой конденсатор нужен для двигателя постоянного тока. Дело в том, что подобные двигатели не нуждаются в емкостных элементах в цепи. Но конденсаторы там также могут использоваться, их ставят на щеточный механизм для устранения помех. Они имеют совершенно другой принцип работы.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Проверка работоспособности конденсаторов

Для проверки конденсаторов применяют измеритель емкости. Он может быть выполнен как в виде отдельного прибора, так и быть в составе мультиметра (тестера). Проще рассмотреть вариант проверки с мультиметром:

• в первую очередь необходимо обесточить конденсатор;
• далее разрядить его, закоротив выводы;
• снять одну из клемм;
• переключить мультиметр в режим измерения емкости конденсаторов;
• присоединить щупы к выводам конденсатора;
• считать с экрана показатель емкости.

Режим измерения емкости на мультиметре может изображаться по-разному. В большинстве имеются специальные гнезда Fcx.

Перед началом проверки конденсатора рекомендуется вручную (или автоматически, в зависимости от модели) переключить предел измеряемой емкости. Как правило, максимальное значение составляет 100 мкФ, чего в большинстве случаев достаточно. Существуют и другие приборы, позволяющие измерять емкость. Они выполняются в виде щупов, пинцетов или оснащаются специальными разъемами.

Важно понимать, что номинал, указанный на корпусе конденсатора, должен соответствовать измеряемому значению. Если это не так, то его следует заменить.

Замена и подбор конденсатора

Если есть конденсатор, аналогичный сгоревшему, то его достаточно просто установить на место старого. Полярность здесь роли не играет.

Многие не знают, какие конденсаторы для запуска электродвигателя использовать нельзя. Конденсаторы с указанием полярности (электролитические) использовать запрещается. Они термически разрушаются при применении в таких схемах. Как правило, для этой цели существуют специальные, которые предназначены для работы с переменным током и не имеют полярности, а также обладают специальным креплением и клеммами для быстрого монтажа.

Если нужного номинала нет, то проще всего подключить несколько конденсаторов. Делать это необходимо параллельно, так как при таком типе соединения емкость будет суммарной. При этом максимальное напряжение, на работу с которым они рассчитаны, не увеличивается. Такая схема подключения полностью соответствует монтажу конденсатора большей емкости.

Способы реверсирования

Для изменения направления вращения трехфазных асинхронных двигателей, включенных в бытовую сеть 220 вольт 50 Герц, применяется тот же принцип, что и у не подвергшихся переделке. При соединении обмоток звездой или треугольником надо изменить одну точку подключения конденсатора, а у независимой пусковой обмотки меняются местами обе точки соединения ее выводов.

Несмотря на то, что изменение типа питания трехфазного асинхронного двигателя не является процессом противоречащим законам электротехники и не нарушает правил электробезопасности, его нельзя считать вполне нормальным и общепринятым. Если есть возможность, лучше пользоваться техникой, элементы конструкции которой соответствуют друг другу и не являются результатом «танцев с бубном».
