Стойка для болгарки своими руками: чертежи, проекты и нюансы изготовления простейших моделей (95 фото и видео)

Сборка маятникового станка

Конструкция маятникового станка состоит из трех основных узлов:

• Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
• Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
• Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.

Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.

Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора

При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез

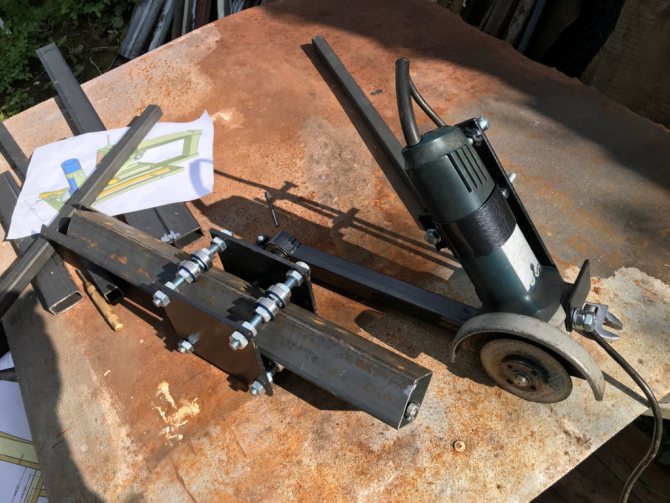

После разработки чертежа приступают к изготовлению всех узлов станка:

• Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
• Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.

• Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
• Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.

• Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
• Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.

Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.

• Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
• Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.

Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы. Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим. Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

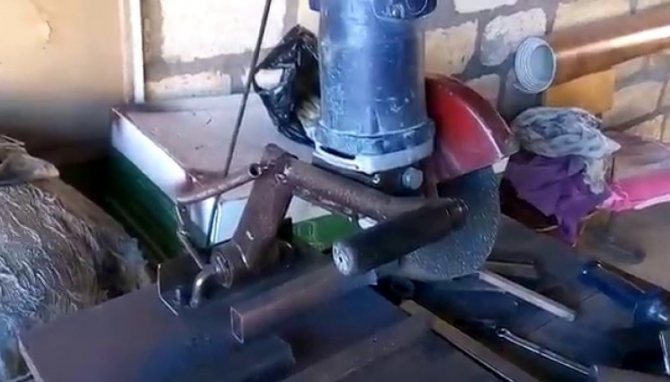

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

Что это такое?

В ходе выполнения строительных либо ремонтных задач возникает необходимость проведения максимально ровной резки используемого сырья. Такой инструмент, как «болгарка» может справиться с поставленной задачей, но осложняет её реализацию особенность работы инструмента, которая выделяется своей монотонностью — в результате рука у оператора может не справиться с удерживанием довольно тяжёлого устройства в требуемом положении длительное время. В таком случае выходом из сложившейся ситуации будет установка специальной стационарной опоры для инструмента, в роли которой выступает стойка для угловой шлифовальной машины.

Подобный держатель даёт возможность мастеру в бытовых условиях либо в производственном цеху оперативно и без лишних затрат превратить УШМ в многофункциональную отрезную пилу, и в дальнейшем использовать в работе все вытекающие отсюда преимущества. В данном случае главной положительной особенностью является высокая точность выполняемого среза, помимо этого, существенно облегчается эксплуатация «болгарки» и общая безопасность выполняемых действий с металлом, полимером, древесиной либо другим сырьём.

По своим конструктивным свойствам, станок для крепления инструмента представляет собой очень простое приспособление, состоящее из основания из прочного металлического сплава с установленным на нём механизмом маятникового типа, на котором имеются специальные области для надёжной фиксации устройства, рукояти и защитного кожуха. А также поворотной системы для правильного расположения рабочего материала по отношению к шлифмашине под заданным углом.

Обычно производством и реализацией стоек для «болгарок» занимаются те же компании, которые предлагают на рынке угловые шлифовальные машины. Некоторые изделия дополнительно укомплектовываются некоторыми полезными инструментами, например, набором подставок либо слесарными тисками. В качестве полезного функционала в станине для «болгарок» стоит выделить наличие угловой либо стандартной линейки, кроме того, производители современных опор для инструмента оснащают свои модели возвратным пружинным механизмом.

Для того чтобы иметь максимально полное представление о функциональности стоек для «болгарки», следует рассмотреть ситуации, когда установка этого вспомогательного приспособления является рациональной.

• Станина необходима для резки либо шлифовки конструктивных деталей, либо собранных конструкций, сырьём для изготовления которых выступают труднообрабатываемые материалы. Также целесообразность приобретения или же самостоятельного изготовления инвентаря обуславливается необходимостью работы с материалами большой площади.
• Стойка понадобится при необходимости выполнить на материале при помощи «болгарки» точных срезов до миллиметра при использовании дисков небольшого диаметра.
• В помощь мастеру в быту либо в профессиональной сфере станина окажется во время выполнения работ, касающихся обработки нескольких элементов с одинаковыми параметрами.

В ходе подбора той или иной модели штатива для УШМ в первую очередь принимается во внимание диаметр рабочего диска, которым машина может выполнять свои задачи. Необходимость подбора модели опоры исходя из данного параметра обусловлена тем фактом, что устройство сможет функционировать только с той стойкой, чей диаметр будет соответствовать аналогичному размеру отрезного диска в инструменте

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

Самодельная стойка для УШМ

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

ФОТО: YouTube.comОтверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

ФОТО: YouTube.comНеобходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно!
Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

Вариант 2 — как легко и быстро сделать маятниковую пилу

При наличии сварочного аппарата и расходных материалов, можно сделать стационарный станок из болгарки за считанные часы. Причем для этого не понадобится ничего покупать, так как необходимые трубки, арматуру и профиль можно отыскать в гараже или куче металлолома. Чтобы соорудить простейший отрезной станок, используя в качестве основного инструмента УШМ, понадобится воспользоваться следующими деталями:

1. Металлические профили размером 150-200 мм
2. Гильза длиной 10-15 см
3. Шпилька длиной 20 см и диаметром 8-10 мм
4. Шайбы
5. Уголок металлический
6. Лист металла толщиной 2-3 мм, который будет выступать в качестве основания

Итак для изготовления простейшей самоделки понадобится выполнить следующие действия:

Обрезать шпильку необходимой длины, после чего внутри поместить гильзу (она должна свободно перемещаться по шпильке), и на концы выступающей шпильки закрутить гайки. С обеих сторон закрутить по две гайки, так как вторые будут играть роль контргайки Гайки нужно завинчивать не полностью, они не должны соприкасаться с гильзой Получившуюся конструкцию следует приварить к стальному листу

При этом важно прихватывать именно гайки, а гильза при этом должна оставаться подвижной, то есть, свободно перемещаться На следующем этапе необходимо изготовить крепления для болгарки. Для этого понадобятся металлические профиля, а также шайбы, которые будут играть роль кронштейнов Нарезать необходимой длины (все зависит от применяемого инструмента, но для маломощной болгарки, длина профиля составляется 15-20 см)

К концам профилей приварить шайбы. Рекомендуется использовать как минимум 2 крепления для болгарки, но лучше три На УШМ имеются резьбовые отверстия для подключения рукоятки. Эти отверстия используем для того, чтобы прикрепить инструмент к подвижному основанию при помощи предварительно подготовленных кронштейнов Сначала кронштейны крепятся к инструменту при помощи болтовых соединений соответствующего размера, а затем обратные концы профилей привариваются к гильзе. В итоге получаем готовый станок, изготовить который можно буквально в течение часа

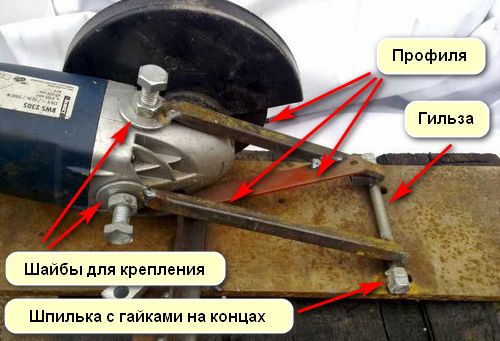

Ниже на фото показана конструкция самодельного станка из болгарки с подробным описанием необходимых материалов. Используя инструкцию, а кому-то достаточно схемы, чтобы изготовить самодельный отрезной станок

При этом немаловажно учитывать, что кожух для болгарки должен быть обязательно, иначе повышается риск получения серьезных травм. Эксплуатировать инструмент без защитного обмундирования не только на человеке, но и на самом устройстве, строго запрещено

Простейшее устройство готово к эксплуатации. Уголок в конструкции станка применяется в качестве направляющего для центрирования режущих материалов. В железном листе нужно также проделать прямое отверстие, куда будет «заходить» часть диска при распиливании заготовок.

Станок для резки листовой стали

Станок из УШМ для резки листового металла

Для резки листовой стали, длинномерных листов текстолита, ДСП с помощью болгарки нужна другая конструкция. В этом случае УШМ должна иметь возможность перемещаться вдоль обрабатываемого материала. Это становится возможным, если закрепить болгарку на подвижной каретке.

Каретку можно изготовить на базе роликовых дверных блоков. В качестве направляющих используются уголки или швеллеры небольших размеров. Они строго параллельно привариваются к основе. Вместо сварки возможно винтовое соединение с платформой, при этом винты должны быть с потайной головкой, гайки зафиксированы шайбами Гровера или контргайками.

Непосредственно на каретке УШМ может быть закреплена жестко или на маятниковом рычаге. Направляющие должны быть установлены так, чтобы между ними и рабочим столом имелся зазор для расположения разрезаемого материала на столе.

Видео по теме: Стойка для болгарки

Публикации по теме

Чертежи для самостоятельного изготовления стойки под дрель

Простейшая стойка со стационарным столом

Если на станке не предусматривается выполнение сложных резов, стойку для болгарки можно сделать по упрощенному варианту без поворотного стола. То есть, столешницу наглухо приваривают к станине.

Рассмотрим пошаговое фото с описанием изготовления стойки:

Для шарнирного узла понадобятся два подшипника, вал с резьбой на обоих концах и фланец, который можно снять из помпы легкового автомобиля. Все насаженные на вал детали зажимают гайками. Чтобы подшипники не сдвинулись, между ними устанавливают втулки.

Ступицу изготавливают из куска трубы большего диаметра, чем обойма подшипников. Сначала отрезают заготовку, а затем эту втулку распиливают вдоль.

С обеих сторон распила приваривают пластины. В них просверливают отверстия, чтобы вставленные подшипники с валом можно было прочно зафиксировать болтами. По размеру пластины отрезаю уголок, и в обеих полках сверлят отверстия. Деталь нужна для монтажа шарнира на раму станины.

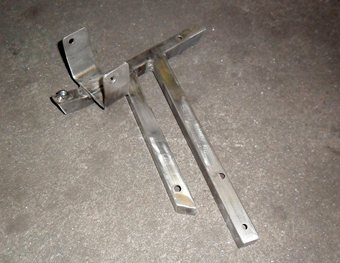

П-образный кронштейн для фиксации электроинструмента выгибают из стальной пластины толщиной 5 мм. На боковых полках сверлят отверстия. Они должны совпадать с отверстиями на корпусе редуктора болгарки.

Из профильной трубы сечением 20х20 мм сваривают рычаг. Он состоит из основной перемычки, к которой приварены два элемента под углом, образующие тяги рычага. Второй конец тяг будет закреплен к шарниру. На край перемычки привариваю П-образный кронштейн для фиксации болгарки.

Из уголка сечением 32 мм сваривают каркас станины. По длине вдоль рамки приваривают направляющие из профиля сечением 20х20 мм. Они нужны для установки регулируемого упора, с помощью которого будет фиксироваться отрезаемая заготовка.

Столешницу выкраивают из стальной пластины толщиной 3 мм. Должно получиться два фрагмента. Пластины к рамке можно приварить или прикрутить болтами.

На раму готовой станины крепят шарнирный механизм. К фланцу с помощью болтов фиксируют тяги рычага. Между рамой и одним из элементов рычага устанавливают возвратную пружину. Теперь осталось зажать болгарку в кронштейне и попробовать сделать рез, но сначала между направляющими на станине надо закрепить регулирующийся упор.

Размер любой из представленных стоек зависит от габаритов болгарки. Здесь придется выполнить собственные расчеты. На изготовление конструкции уйдет пару дней, зато самодельная стойка идеально будет подогнана под собственные требования.

Материалы и инструменты

Первая трудность, с которой сталкивается домашний умелец на этапе подготовки, – поиск нужного материала.

Здесь я хочу вас успокоить. Стойка для болгарки своими руками может быть сделана из подручных средств.

Водопроводные трубы сгодятся для изготовления шарниров и направляющих, металлический уголок для станины.

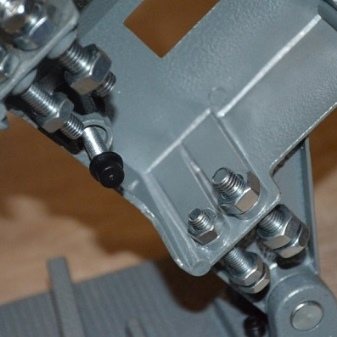

Главным и самым сложным узлом стойки для болгарки является узел шарнира. На него приходятся наибольшие нагрузки, при этом маятниковый рычаг не должен произвольно отклоняться влево или вправо.

Отнеситесь к конструированию узла с наибольшим вниманием. Идеальным вариантом станет использование роликовых подшипников обеспечит наилучшие точность реза и жёсткость. Здесь лучше потратиться.

Поэтому подберите пару подшипников подходящих размеров — и уже «вокруг них» стройте остальную конструкцию.

Но если с подшипниками не срослось, – можно подсмотреть варианты самодельных конструкций этого узла.

Если стойка для болгарки своими руками будет выполняться без подшипников, то тогда следует подобрать пару металлических трубок или стальных штырей подходящих диаметров. Будем делать из них.

Качеством такая стойка для болгарки своими руками будет уступать подшипниковой, но не критично.

Для «фанерного» станка в качестве шарнирного узла вполне подойдут крепкие петли-навесы, используемые для крепления дверей и калиток.

В любом случае, сам маятниковый рычаг лучше делать из металлического уголка или металлического профиля. А вот держатель, в котором будет закреплена УШМ, – из деревянного бруса.

Для надёжной и плотной фиксации болгарки в держателе, ложе лучше обклеить мягким и прочным материалом. Например, кожзаменителем. А прижимать УШМ к держателю удобнее всего гибкими металлическими стяжками с винтовым узлом. Такие широко применяются в сантехнике и автосервисе.

Станину, на которую будет крепиться стойка для болгарки своими руками, лучше всего сделать из толстого листа металла. Возможны и другие варианты, вплоть до толстой фанеры, закреплённой на раме из деревянного бруса.

Не забудьте, что включение/выключение болгарки на стойке привычным образом теперь не получится.

Если в вашем распоряжении имеются металлические заготовки, то соединять их лучше всего сваркой. Если такой возможности нет, – придется обращаться за помощью к сварщикам, т.к. болтовые соединения со временем разбалтываются и сводят на нет всю жесткость металлического каркаса.

Стойка для болгарки своими руками. Чертежи +19 фото 25

Инструкция по изготовлению самодельной стойки для болгарки

В общем виде действовать надо так:

1. Первым делом профтрубы нарезаются на отрезки, а затем либо привариваются, либо прикручиваются при помощи болтов. Во втором случае необходимо будет просверлить отверстия для крепления. В результате получается подставка в виде рамы.
2. Следом соединяется скоба, к которой будет непосредственно прикреплена УШМ: в профиле сверлятся два отверстия диаметром 1 см и отпиливаются два отрезка по чертежу.
3. Затем они должны быть прикреплены к подставке при помощи крестовины из двух отрезков, посреди которых также сверлится отверстие. В нём будет установлена шарнирная ось.
4. Сквозь отверстия продевают болт М10 (15 см длиной) — он и будет осью. Удлинённые гайки привариваются к профилю, но так, чтобы они свободно вращались.
5. На втором этапе изготавливается рычаг. Он может быть как маятниковым, так и неподвижным. Длина штатива рассчитывается из длины самой болгарки. Сделав два отреза, необходимо приварить их к гайкам, предварительно разметив их положение.
6. Чуть ранее на болгарке была закреплена скоба, которую теперь нужно привинтить к штативу. Поможет в этом закрепленный у основания поворотный угловой элемент.
7. При установке УШМ на самодельный держатель необходимо строго отмерять углы угольником. К стойке болгарка крепится болтами.
8. Третьим этапом делаются направляющие. Для этого к основанию прикрепляются ещё два отреза, а также неподвижный болт. Чтобы поворотный угол перемещался, в нём необходимо просверлить отверстие, в котором будет крепиться болт.
9. В скобе на болгарке делают отверстия, чтобы завинтить в них крючки. А в качестве подставки для станины подойдут болты, вкрученные с нижней стороны.
10. На крючки цепляется пружина, чья длина должна быть измерена заранее. Её функция состоит в том, чтобы болгарка могла вставать вертикально после окончания работы.
11. На финальном этапе самодельная станина для болгарки тестируется: делается пробный разрез и проверяется его угол.

В том, как сделать стойку для болгарки самому, нет ничего замысловатого.

Модель с небольшим кругом

Основные узлы приспособления

Для изготовления стойки для болгарки нам понадобятся следующие детали:

опорная рама: ее можно сварить из профильных труб; такая конструкция будет обладать повышенной жесткостью и не бояться вибрации; при использовании деревянных брусков желательно брать твердые породы древесины;

Опорная рама

• рабочая платформа (крышка стола) с крепежными отверстиями: ее изготавливают из листовой стали; прикрепить к опорной раме можно и лист чугуна от старой печи – он легко сверлится, и работать с ним несложно;
• вертикальная стойка для крепления инструмента: для нее используем два небольших отрезка стальных уголков с просверленными в них отверстиями; их прикручивают болтами к редуктору болгарки, используя отверстия для ручки; для надежной фиксации вначале слегка скрепляем уголки между собой сваркой прямо на болгарке, а затем, сняв инструмент, окончательно свариваем их между собой;

Стойка для крепления инструмента

• поворотный рычаг с креплениями: принцип его работы мы опишем чуть ниже;
• быстрозажимные тиски для закрепления деталей; так как резьба на шпильке быстро входит из строя, изготовим зажим из обрезанной в виде полукруга удлиненной гайки, которая наваривается на шпильку; для утяжеления к противоположному ее концу крепим небольшой кусочек металла, который будет служить своеобразной лапкой для поднятия зажима;

Быстрозажимные тиски

поворотный стол для обработки изделий сложной формы: в качестве него можно использовать ступицу от легкового авто подходящего размера;

Поворотный стол

линейку, прикрепляемую к поворотному столу: для несложных работ использовать можно столярную малку-угломер, для точных измерений собирается конструкция из угломера и 2 слесарных линеек.

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно!В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно!Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

Рекомендуем другие статьи по теме

Домкрат гидравлический — его устройство и принцип действия

Электрическая сабельная пила — особенности выбора и применения

Применение болгарки для резки различных материалов, резка и шлифовка дерева

Регулировка карбюратора бензопилы, разборка, поиск типовых неисправностей

Основные преимущества

Довольно часто домашние мастера сталкиваются с ситуацией, когда нужно равномерно нарезать заготовки. Несмотря на то что болгарка является незаменимым инструментом в хозяйстве, принцип её работы отличается монотонностью. Удерживать вес этого агрегата в одной руке длительное время, пытаясь максимально ровно выполнить надрезы, бывает крайне затруднительно. В этом случае у мастеров часто возникает идея сделать для нее долговечную и устойчивую опору.

Чтобы результат превзошёл все ожидания, нужно изготовить качественные крепления, а также подготовить все необходимые подручные материалы: небольшие деревянные бруски и фанеру. Именно эти детали помогут осуществить стационарную установку подставки на ровную плоскость. Изготовив такой держатель для болгарки своими руками, у специалиста больше не будет необходимости держать инструмент на весу, переживая за вылет абразивного круга. Такая ситуация чревата серьёзными увечьями.

К основным преимуществам такой стойки можно отнести следующее:

• У мастера всегда есть возможность расположить болгарку под нужным углом.
• Обрабатываемую деталь можно зафиксировать в наиболее подходящем положении. Для этих целей используются тиски, которые помогают нарезать заготовки нужных размеров.
• Изготовив самодельную стойку болгарки УШМ своими руками, можно проводить быструю и точную нарезку лёгких металлов: керамической плитки, алюминиевых профилей, металлических уголков.
• За короткий промежуток времени мастер вполне сможет изготовить необходимое количество заготовок.
• В случае надобности реализовывается вертикальное перемещение деталей для выполнения определённых задач. Главным инструментом в этом случае считается угловая шлифовальная машина (УШМ).
• Существенно повышается производительность труда.
• Эксплуатация таких стоек отличается высоким уровнем безопасности.
• Гарантия высокой степени устойчивости для вращающегося держателя.
• Отсутствует необходимость удерживать тяжёлый инструмент в руках.
• Полностью минимизированы риски возможного выпадения или выскальзывания болгарки из рук.

Несмотря на все преимущества, начинающие мастера часто задаются вопросом, позволит ли самодельный станок для крепления УШМ нарезать металл ровно. Ведь скорость вращения и частота оборотов у этого инструмента просто неуловимы для человеческого глаза. Конечно, гораздо проще приобрести уже готовый станок в специализированном магазине, но заводские приспособления (такие как Metabo) тоже нуждаются в доработке. Ведь все они изготавливаются из тонкого металла, из-за чего считаются хлипкими и недолговечными.

Что может понадобиться для изготовления станины

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

Материалы:

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Сборка конструкции

Когда мастер принимает решение самостоятельно изготовить штатив для болгарки, это помогает избежать множества затрат, так как заводские модели дорогие и недолговечные. Но хороший результат зависит в том числе и от наличия элементарных навыков:

• Умения обращаться с болгаркой и бытовым сварочным аппаратом.
• Аккуратного сверления отверстий.
• Запаса свободного времени и терпения.

Чтобы стойка соответствовала всем эксплуатационным требованиям, её сборка должна проходить в строгой последовательности. В зависимости от личных предпочтений, мастер может разработать собственный чертёж, который будет соответствовать определённой модели болгарки или же можно воспользоваться уже готовыми чертежами. Помимо этого, перед любыми манипуляциями нужно проверить рабочее состояние основного агрегата. Если он плохо работает и часто ломается, тогда нет необходимости сооружать под него мощную станину.

Специалисты утверждают, что порядок сборки стойки для УШМ выглядит следующим образом:

• Изначально необходимо подготовить металлическую трубу, которую нужно аккуратно нарезать на отрезки определённой длины. Все манипуляции должны соответствовать используемому чертежу.
• В обозначенных местах просверлить небольшие отверстия.
• На этом этапе изготовить верхнюю и нижнюю раму.
• Металлические заготовки приварить сварочным аппаратом или прикрутить на болтовые соединения.
• Взять заранее подготовленный металлический лист либо ДСП.
• В зависимости от диаметра стойки, вырезать рабочую поверхность.
• Готовую поверхность установить на нижнюю платформу рабочего стола.
• Всё зафиксировать болтами.
• Держатель прикрепить к вертикальной раме таким образом, чтобы маятниковый тип вращения был свободен.
• Аккуратно установить точную пружину, которая каждый раз будет возвращать угловую шлифовальную машинку в исходное положение.
• Один конец пружины должен быть зафиксирован на верхней части торца, а вот второй конец на держателе.
• Пришло время взять реле на 12 В, которое поможет повысить уровень комфорта работы с болгаркой Оно должно быть расположено таким образом, чтобы в процессе работы было удобно дотягиваться до кнопки.
• Тщательно осмотреть состояние проводки и проверить её работоспособность.
• В мастерской обязательно выделить отдельную розетку для используемой станины.
• Взять качественные краски, лаки и грунтовки, чтобы полностью покрыть ими созданное приспособление. Эти манипуляции помогут придать изделию завершённый и эффектный вид. Кроме того, защитное покрытие из грунтовки убережёт стойку от негативного воздействия коррозии.
• На этом этапе осталось оснастить конструкцию подвижной линейкой и специальным ограничителем.
• Проверить готовую станину на работоспособность, запустить болгарку на холостом ходу.

Правила безопасности при работе с самодельным станком

Так как УШМ при резке металла образует много иск, необходимо следить за тем, чтобы вблизи не было легковоспламеняемых материалов. Сторона, куда будет направлено искрообразование, должна быть ограждена стойким листовым металлом.

При работе на самодельном станке обязательным условием является установка защиты, так как части диска могут отлетать в любые стороны. Также эта защитная часть останавливает круговые искры диска.

При изготовлении станка необходимо учитывать то, что искры должны лететь от человека, а не на него, то есть необходимо закрепить УШМ правильной стороной. Но даже в этом случае, важно надеть защитную одежду, очки, перчатки.

Промышленные конструкции станины

Станина для болгарки потребуется в следующих случаях:

1. Ведётся резка/шлифовка конструкции из труднообрабатываемого материала, либо с большой площадью поверхности.
2. Требуется повышенная точность реза.
3. Необходимо с одними и теми же параметрами обработать несколько изделий.
4. Материал заготовки отличается несплошностью по сечению, и наличие пустот и раковин может спровоцировать вибрацию, удары и, следовательно, резкую подвижку корпуса машинки.

Станина для болгарки производится практически теми же фирмами, которые выпускают и сам инструмент. Цена на простейшую конструкцию, в зависимости от её производителя, не превышает 2500…3000 руб., но с повышением функциональных возможностей цена станины возрастает до 20000…25000 руб., а такие затраты уже сможет позволить себе далеко не каждый домашний мастер. Кроме того, такие стойки не отличаются особой универсальностью, и, конечно, не учитывают индивидуальные потребности пользователя.

Состоят такие станины из следующих элементов:

• Опорной плиты, которая производится из толстолистовой стали и снабжается т-образными пазами для крепления обрабатываемой заготовки. Может быть и плита из чугуна;
• Собственно стойки, на которой предусмотрено крепёжное устройство под УШМ конкретной модели;
• Регулировочных приспособлений, позволяющих поворачивать саму стойку, а также изменять расположение УШМ по вертикали;
• Опционально: зажимов или прихватов для заготовки, размеры которых унифицируются с т-образными пазами. Иногда в комплект дополнительно входят ещё и слесарные тиски с комплектом профилированных подставок;
• Поворотной ручки, при помощи которой выполняется рабочее перемещение самой болгарки;
• Измерительных приспособлений, чаще угловой или обычной линейки;
• В особо продвинутых моделях имеется ещё и возвратный механизм с пружиной.

Положительными особенностями считается возможность чистой резки труб из круглых профилей, произвести которую без устойчивого зажима заготовки проблематично и даже опасно. Станина для болгарки необходима также для угловых резов любого профиля.

Технические возможности данных приспособлений зависят от площади опорной поверхности плиты и высоты подъёма УШМ в станине. Обычно параметры рассчитываются под диск болгарки диаметром до 250 мм, и под размеры фиксируемой части заготовки не более 100…150 мм.

Стойка для болгарки своими руками: чертежи

Чертежей для стойки очень много. Прежде чем браться за дело, стоит мысленно представить, какая конструкция вам требуется: ее размеры, материал. После этого искать нужные чертежи.

Дело в том, что размеры конструкции и отдельных узлов будут всецело зависеть от того, что есть у вас под рукой.

Для большой углошлифовальной машины (например, УШМ-230) может понадобиться стойка для болгарки своими руками большего размера, чем указан на чертеже. Это повлечёт за собой замену подшипников и так далее.

Рассмотрим варианты стойки для болгарки своими руками в зависимости от подручных материалов.

Стойка для болгарки своими руками: составные части Стойка для болгарки своими руками: чертеж

Стойка для болгарки своими руками из прямоугольного профиля

Прямоугольный профиль позволяет сконструировать прочную станину. Ещё важным является тот факт, что маятниковый рычаг, изготовленный из такого материала, почти не сгибается при нагрузке.

Но рама станины – это только полдела. Поверх рамы надо наложить «столешницу» — пластину, на которой под болгаркой будет размещён обрабатываемый материал.

Стойка для болгарки своими руками. Чертежи +19 фото 26

Если рама собрана из металла, лучшим материалом для рабочего стола будет металлический лист. Впрочем, толстый лист фанеры или ДСП тоже вполне пригоден. Только не забудьте, что непосредственно под диском болгарки в столешнице надо предусмотреть довольно широкую прорезь, обеспечивающую сквозной ход диска сквозь разрезаемый материал.

Вертикальная стойка для болгарки своими руками является очень нагруженным узлом маятниковой пилы. Использование металлического профиля позволит создать прочную и жёсткую конструкцию.

При использовании металла в качестве базового элемента стойки для болгарки следует отдавать предпочтение сварным соединениям. Разумеется, изделия из металлопрофиля можно соединять и болтами.

Но такие соединения не обеспечивают необходимой жёсткости.

Каретка из труб и амортизаторов

Если в запасах нашлись водопроводные трубы, пара автомобильных амортизаторов и металлический уголок или профиль, то можно сделать замечательный торцовочный (он же «отрезной») станок для болгарки с поперечной горизонтальной подачей каретки.

Маятниковый узел по-прежнему необходим для приведения инструмента в плоскость резания. Но каретка, подвижная вдоль маятникового рычага, позволяет существенно расширить диапазон размеров материала. Теперь можно отрезать быстро и точно не только трубы, профиль, но и даже брус.

Горизонтальный ход каретки позволяет аккуратно разрезать листовые материалы такой ширины, какой вылет каретки мы сможем сконструировать.

Для обеспечения плавного, но при этом точного хода каретки обычно конструируют сложные рельсовые узлы с подпружиненными подшипниками.

Но можно воспользоваться автомобильными амортизаторами. У них очень прочная и точная конструкция. Если удалить газ и жидкость, то получатся отличные направляющие.

Задние амортизаторы автомобилей ВАЗ имеют ход штока почти 200 миллиметров. Это позволит, например, при креплении на каретке УШМ-230 организовать линию реза длиной до 400 мм.

Но даже если у вас компактная болгарка с диском диаметром всего 150 мм, всё равно можно будет резать листы шириной до 200 мм. Это с лихвой покрывает большинство повседневных задач.

При конструировании узла «направляющие – каретка» на основе автомобильных амортизаторов следует обязательно учесть то, что сами по себе корпуса амортизаторов довольно тонкие и легко мнутся.

К верхнему рычагу маятника такие «направляющие» следует крепить полукруглыми прижимными скобами. Тут-то и пригодятся водопроводные трубы.

Стойка для болгарки своими руками с элементами из дерева

Если нет возможности изготовить базовые элементы стойки для болгарки маятниковой пилы из металла, не отчаивайтесь. Многие конструктивные элементы вполне можно изготовить из древесины. В первую очередь это станина, маятниковый рычаг и держатель УШМ.

Стойка для болгарки своими руками может быть изготовлена из любого подходящего пиломатериала.

Очень хороши рамы, собранные из брусков твёрдой и тяжёлой древесины значительного поперечного сечения. Они и прочны, и довольно тяжЁлы. Это обеспечивает устойчивость всей конструкции.

Стойка для болгарки своими руками, собранная из дубового бруса сечением 100х100 мм, безусловно, впечатляет. Но это слишком дорого. Для основания рабочего столика вполне подойдут толстые бруски лиственницы или даже берёзы.

Стойка для болгарки своими руками. Чертежи +19 фото 28

А вот для изготовления маятникового рычага нужно использовать благородные сорта древесины, традиционно применяемые в мебельном производстве. Вполне подойдет дуб.

Конструируя стойку для болгарки из дерева, не забывайте об общей жёсткости конструкции. Значительные габариты станины позволят обеспечить прочность и жёсткость конструкции при изготовлении из не самых качественных материалов.

Маятниковый рычаг имеет длинную, вытянутую конструкцию. Если делать его из дерева, то геометрия может быть нарушена при изменении температуры и влажности.

Лучше применять так называемый мебельный щит, состоящий из нескольких деревянных элементов, склеенных между собой.

Детали из фанеры

Интересным решением проблемы жёсткости стойки для болгарки своими руками может быть применение в деревянной конструкции фанеры. Разнонаправленность слоёв шпона в этом материале придаёт известную стабильность размерам фанерных изделий. Изделие состоит из множества тонких слоёв, соединённых прочным клеем, которые обеспечивают высокую прочность.

Стойка для болгарки своими руками. Чертежи +19 фото 29

Фанера отлично подходит для изготовления станин и рабочих столов. Она прочна и будет постоянна в геометрии к плоскости изделия. Но сама плоскость может испытывать деформации. Поэтому фанерные изделия следует монтировать на жёсткие рамы.

Хорошим примером конструкции является сборка элементов из многих слоёв фанеры с промежуточной проклейкой и стяжкой болтами.

Получается очень прочная, жёсткая стойка для болгарки своими руками.

Протягивать болгарку нужно в направлении, противоположном направлению вылета искр, иначе инструмент будет подрывать с большой вероятностью заклинивания. В свою очередь, это может привести к травмам.

Изготовление самодельного станка из болгарки особенности

Изготовить самостоятельно станок из болгарки не трудно самостоятельно. Причем разнообразие вариантов изготовления имеется много, что зависит от имеющихся подручных материалов и воображения. Различают два вида отрезных стационарных станков из болгарки:

1. Простой — такое название он получил по одной причине, которая заключается не только в простоте изготовления, но и минимализме самого устройства. Инструмент крепится к верстаку при помощи дополнительных материалов, и можно его эксплуатировать
2. Сложный — такие станки рационально изготавливать, если планируется часто его использовать для разных действий. В большинстве случаев для домашнего гаража хватает простейшего устройства, на изготовление которого уходит немного времени, сил и расходных материалов

Для того чтобы изготовить отрезной станок из болгарки своими руками, понадобятся расходные материалы, которыми являются металлические пластины, а также профиля и крепежные элементы — болты, гайки и шайбы. Из специализированного инструмента понадобится только электродрель и сварочный аппарат. Более детально о том, как изготовить простейший вариант отрезного станка из болгарки, рассмотрим ниже.

Настенный щит для хранения болгарки и дисков

Угловая шлифовальная машина — это универсальный электроинструмент, который постоянно используется как на строительной площадке и на даче, так и в бытовых условиях. Говоря о домашнем применении болгарки, нужно отметить, что ее нужно хранить так, чтобы она всегда была под рукой.

И для этого лучше всего изготовить настенный щит, на котором можно удобно расположить не только сам инструмент, но диски (отрезные, шлифовальные и др.) вместе с ключом для затягивания гайки. Причем для изготовления самодельного стенда потребуется минимум времени и материалов.

Покупать или нет?

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы, достаточно простая задача. Но вряд ли найдется конструкция, выполненная полностью в соответствии с вашими требованиями, а ведь они то у всех разные. В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьёзными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину. Переделывать чужое гораздо сложнее, чем сделать своё.

Отрезной станок по металлу своими руками: рекомендации по созданию

Дисковые отрезные станки представляют собой инструменты, в основе конструкции которых имеется специальная платформа или рама, изготовленная из металла. Сам станок укомплектован деталями, обеспечивающими надежную фиксацию материала в определенном положении под необходимым углом в процессе его раскроя.

В качестве режущего элемента в таких конструкциях используется диск, изготовленный из быстрорежущей стали. Ее еще называют твердосплавной. Также может использоваться для нарезки металла круг с покрытием в виде абразивного материала. Режущий элемент приводится в движение благодаря электрическому двигателю с ременной или зубчатой передачей.

Обратите внимание! В маломощных вариантах инструмента допускается использование режущего элемента, установленного напрямую на вал электрического мотора. В других случаях такое применение диска может быть опасным.

У дисковых станков встречается три различных подачи режущего компонента:

• нижняя;
• маятниковая;
• фронтальная.

По количеству режущих элементов станки бывают:

• одноголовочными – в комплектацию устройства включен только один режущий диск, поэтому при необходимости замены операции производится переналадка режущей кромки в соответствии с новой задачей;
• двухголовочными – конструкция дает возможность работать сразу с двумя инструментами, благодаря чему увеличивается КПД. В таких станках одна головка находится в фиксированном положении и сохраняет стабильность, вторая головка может передвигаться. Двухголовочные конструкции могут осуществлять работу автоматически.

Пример отрезного станка по металлу, изготовленного своими руками

Изготовление дискового отрезного станка по металлу своими руками: порядок действий

При изготовлении станка, предназначенного для работы с металлом, действия выполняются в следующем порядке:

1. Подготавливаются защитные кожухи, которые будут устанавливаться на приводной ремень, а также отрезной диск.
2. Устанавливается мотор. В качестве соединительной детали между валом режущего элемента и двигателем выступает приводной ремень.
3. Изготавливается вал, на который будет закрепляться шкив привода, а также устанавливаться отрезной диск. Узел подлежит сборке и последующему монтажу на маятник. В этом случае в роли маятника выступает подвижная верхняя часть конструкции, где размещается режущий элемент и мотор.
4. Изготавливается вал для крепления маятника.
5. Выполняется рама для установки станка. На ней будет закрепляться искроуловитель и заготовка.
6. Маятник устанавливается на раму.
7. Выполняется монтаж электрической проводки.
8. Осуществляется пробный пуск инструмента и наладка оборудования.

В качестве режущего элемента в самодельных отрезных станках используется диск, изготовленный из быстрорежущей стали, или круг с покрытием в виде абразивного материала

Расчет шкива для самодельного отрезного станка по металлу

Расчет диаметра шкивов осуществляется с учетом вращательной скорости диска и других параметров. Если предположить, что мощность двигателя будет составлять не менее 300 Вт, вращательная скорость диска будет равняться минимум 3000 об./мин., а его размер в диаметре – 40 см.

Полезный совет! В процессе нарезки металла гайка в зоне фиксации диска может отворачиваться. Чтобы этого избежать рекомендуется располагать шкивы привода с левой стороны, а сам диск на валу – справа.

Обычно диски маркируются производителем, который наносит на изделие максимально допустимое значение вращательной скорости. В этом случае показатель составляет 4400 об./мин. Поэтому допускается выбор любой скорости в пределах 3000-4400 об./мин.

Данные для расчетов:

• вращательная скорость мотора – 1500 об./мин.;
• диаметр шкива, предназначенного для установки на вал, – 6,5 см;
• вращательная скорость диска – 3000 об./мин.

Чертеж отрезного станка рамного типа (габариты рамы зависят от размеров используемого инструмента)

Расчет выполняется в следующей последовательности:

1. Устанавливаем длину вала по периметру. Для этого число π, которое равняется 3,14 умножаем на размер диаметра: 3,14 х 6,5 = 20,41 см (длина вала по периметру).
2. Полученное значение умножается на необходимое количество оборотов: 20,41 х 3000 об./мин. = 61230 см/мин.
3. Результат необходимо разделить на количество оборотов двигателя: 61230 см/мин/1500об./мин. = 40,82 см (длина шкива для двигателя по периметру).
4. Полученное значение делится на число π: 40,82 см/3,14 = 13 см (необходимый размер шкива).

Расчет длины ремня для самодельного отрезного станка по металлу своими руками

Для выполнения этих расчетов потребуются следующие данные:

• параметры ведущего шкива (радиус);
• расстояние, разделяющее центральные точки шкивов;
• параметры ведомого шкива (радиус).

Имея 2 шкива с размерными параметрами 13 см и 6,5 см, можно произвести необходимые расчеты. Поскольку расстояние между центрами этих элементов поддается изменению (так как требуется приводить ремень в состояние натяжения), в качестве примера будет взят отрезок длиной 50 см.

Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла

Теперь нужно посчитать 1/2 окружности каждого из шкивов. Поскольку приводной ремень проходит между ними дважды к этому значению необходимо добавить удвоенное расстояние между центральными точками.

Первый шкив (длина окружности):

3,14 (число π) х 3,25 см = 10,20 см

Второй шкив (длина окружности):

3,14 (число π) х 6,5 см = 20,41 см

Приводной ремень (необходимая длина):

20,41 см + 10,20 см + 50см х 2 = 13,06 см

Полезный совет! Чтобы получить более точный результат, следует произвести расчеты с максимальным и минимальным расстоянием между центральными точками шкивов и выбрать среднее значение.

Чтобы самостоятельно изготовить конструкцию станка для работы с металлом, следует подготовить необходимый инструментарий.

Чертеж отрезного станка маятникового типа: слева — размеры основания, справа — особенности конструкции маятника

Обязательный набор инструментов и материалов включает:

• аппарат сварочный;
• металлический уголок (стальной);
• швеллер и цепь;
• кнопку для включения/выключения;
• подшипники;
• вал и электрический мотор;
• электродрель;
• листовая сталь для создания рабочей поверхности;
• короб для размещения электрических компонентов станка.

Принципы создания станка для нарезки металла

Схема изготовления самодельного станка подчиняется определенным принципам, их нужно учесть перед тем, как браться за дело:

• очень важно правильно выбрать передачу и осуществить ее установку. От этого компонента зависит сохранность крутящего момента и его правильная передача от двигателя на режущий элемент (диск);
• обязательно следует предусмотреть наличие тисков. Этот инструмент способствует более комфортной работе, а также повышает степень ее безопасности;

• выбор оптимального угла резки. Допустимый диапазон находится в пределах 45-90°. В большинстве случаев специалисты отдают предпочтение резке под прямым углом;
• диаметр отрезного диска подбирается с учетом того, с какими материалами в будущем будет работать мастер на этом станке. Чем больше диаметр режущего элемента, тем проще будет справиться с нарезкой толстого металла;
• при проектировании и составлении чертежей обязательно учитываются такие показатели, как габариты будущего станка и его вес. На эти значения оказывают непосредственное влияние материалы, из которых будет изготавливаться оборудование. Значение имеет и компоновка деталей.

Обратите внимание! При составлении чертежей особое внимание следует уделить виброопорам, которые устанавливаются на ножки.

Сборка металлической рамы для отрезного станка

После того как все инструменты подготовлены и подобраны чертежи, можно перейти непосредственно к процессу создания станка. Используя стальной уголок, необходимо изготовить каркасную часть конструкции. В соответствии с чертежами, которые можно составить самостоятельно или найти в сети, вырезаются элементы каркаса. Все они соединяются между собой методом сварки. Предварительно нужно проверить соответствие размеров.

Процесс создания рамы для отрезного станка по металлу

К верхней части рамы приваривается швеллер – он станет направляющим элементом и будет служить основой для дальнейшей установки режущего компонента на станок. Этот швеллер станет своеобразным связующим звеном между электрическим мотором и режущим элементом. После этого на нем с помощью болтов закрепляются вертикально расположенные стойки.

Потребуется сварить конструкцию еще одной рамы. Размерные параметры подбираются в индивидуальном порядке с учетом габаритов электрического мотора и его особенностей. При выборе электрического мотора для станка лучше обращать внимание на модификации асинхронного типа. Данный вид оборудования характеризуется повышенной надежностью и долговечностью.

Существует одна тонкость при выборе мотора. Чем мощнее двигатель, тем ровнее будет ход у диска.

Сборка электрической составляющей для станка

Установка оборудования предполагает монтаж и подключение рабочего вала к электрическому двигателю станка. Способ, которым это можно сделать, не принципиален. Если на чертежах имеется инструкция к выполнению этой процедуры, лучше следовать ей, так как от качества монтажа зависит правильная работа и надежность инструмента.

Для самодельных отрезных станков лучше использовать электродвигатели асинхронного типа

Полезный совет! Некоторые детали, которые самостоятельно изготовить не по силам, можно заказать у токаря. К ним относятся фланцы для фиксации, а также шкив.

Для фиксации мотора на металлической раме лучше использовать болтовое соединение с гайками. Неподалеку от двигателя рекомендуется расположить короб, где находится выключатель и электрическая схема, а также пульт для управления инструментом.

Швеллер, предназначенный для фиксации отрезного диска, лучше посадить на пружину. Нужно сделать так, чтобы при отпускании он возвращался на прежнее место. Для закрепления пружины можно взять болты и хомут.

Электрическая составляющая – самая важная часть инструмента. В обязательном порядке включите в конструкцию цепь для пуска, а также кнопку для экстренного выключения станка. Нужно добиться такого размещения деталей, при котором электромотор будет подключаться к электричеству посредством автомата и коробки, а не напрямую. Трехполосного пускового автомата будет достаточно для того, чтобы включить и полноценно запустить двигатель. Он же будет питать и кнопку выключения.

Напоследок стоит позаботиться о наличии защитных приспособлений, которые обезопасят человека в процессе работы. Для этого нужно изготовить защитный кожух. Он будет препятствовать попаданию искр и мелких частиц металла в глаза.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

• разделение металлопрофиля на отрезки необходимой длины;
• раскрой листового металла;
• получение большого количества однотипных заготовок в короткие сроки;
• резка керамической плитки;
• разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.



  С помощью самодельного отрезного станка можно решить широкий круг задач

К преимуществам дисковых отрезных станков относятся удобство и простота в использовании, высокая скорость и точность реза, возможность замены режущего диска в считаные минуты.

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Станина для болгарки из профилированных труб и амортизаторов

Болгарка довольно тяжелый и мощный инструмент, поэтому станина для ее удержания в подвесном виде должна быть прочной. Обеспечивают такую прочность профилированные металлические трубы. Изготовление держателя для болгарки из дерева допускается только из толстых пиломатериалов. Однако даже в этом случае гарантировать, что конструкция выдержит нагрузку, невозможно. При работе с профилированными металлическими трубами вам понадобится сварочный аппарат и навыки работы с оборудованием. Помимо шлифовальной машинки и сварочного аппарата подготовьте также для работы:

• два задних б/у амортизатора от автомобиля;
• трубы, подходящие по диаметру амортизаторов для обжимки;
• профильные трубы и металлические квадртные уголки 25 мм для сбора основания;
• два тавра 35×25 мм для придания жесткости основанию;
• два уголка 40 мм для вертикальных опор;
• металлические пластины для фиксации амортизаторов 190×75×5 мм;
• квадратный уголок 45 мм L=120 мм для соединения болгарки с амортизаторами;
• автомобильные гайки и болты на 12 мм для стягивания пластин.

Перед началом работы прорабатываем чертеж будущей станины. Чтобы вам было проще сделать это и избежать типичных ошибок при изготовлении конструкции, рекомендуем ознакомиться с аналогом в магазине. Осмотреть болтовые крепления, расположение опорных элементов и других деталей. Желательно руководствоваться принципом сборки станины именно для вашей модели УШМ. После ознакомления остается перенести размеры и сделать чертеж на бумаге.

Отличительная особенность этой конструкции – вылет держателя. В итоге мы получим усовершенствованную версию маятниковой пилы с возможностью регулировки держателя не только вниз и вверх, но и вперед. Для воплощения этой идеи в жизнь понадобится пара старых автомобильных амортизаторов.

Так как стенки амортизаторов тонкие, а на них будет приходиться основной вес конструкции, необходимо придать им прочность. Для этого берем трубу подходящего диаметра и нарезаем обжимки. В металлических пластинах просверливаем отверстия подходящего диаметра для стягивания держателей автомобильными болтами, привариваем к ним нарезанные обжимки из трубы.

Переходим к сборке основания. Его размеры 46,5×40 см. Чтобы не тратить деньги на покупку новых труб и уголков, воспользуемся металлоломом, все равно после сборки детали будут окрашиваться. Задняя часть основания состоит из двух квадратов 25×25 мм, а передняя из одного. По бокам приварены два уголка того же сечения. С отступом в 10 мм от боковых частей зафиксируем тавры 35×25 мм. К задней части основания привариваем два 40 мм уголка-стойки длиной 32,5 см на расстоянии 9,2 см друг от друга. С внутренней части вертикальных уголков просверливаем отверстия под крепления держателей. Между собой стойки соединяем пластиной, которая приваривается к прямым углам опор.

Корпус изготовлен, начинаем собирать станок. Сначала фиксируем все на проволоке. Проверяем правильность сборки конструкции, качество реза и при необходимости регулируем. Если все устраивает, можно двигаться дальше.

Для удобства регулировки хода держателя вперед вырезаем уголок подходящей длины (на фото) и проделываем в нем соответствующие отверстия. Вылет на концах амортизаторов фиксируется резьбовой шпилькой и гайками.

Для крепления УШМ изготавливаем крепежный элемент, детали которого свариваются между собой. Он фиксируется на резьбовые крепления, его легко снять и заменить при необходимости, сменить диаметр диска. Размеры подбираются индивидуально по модели УШМ. Готовая деталь крепится с наружной стороны уголка амортизатора.

После выточки все детали окрашиваются. Для удержания положения держателя с инструментом в горизонтальном положении дополнительно к верхней обжимке амортизатора и рамке приделываем крепежные элементы под шпильку диаметром 8 мм. Возвратное движение маятника обеспечивает пружина для дверей, которую можно приобрести в хозяйственном магазине.

Зазоры в 1 см между боковыми уголками и таврами мы оставили не просто так. Это пространство нам понадобится для передвижения рабочего столика. Учитывая ширину уголков и зазор, проделываем по бокам столика отверстия под регулировочные болты. Окрашиваем и приделываем столик к основанию. Если нужно передвинуть рабочую поверхность, слегка откручиваем болты и изменяем положение столика вперед или назад. Дополнительно для удобства резки металла рекомендуем изготовить направляющие под 90 и 45 градусов.

Простейшая стойка с держателем из водопроводной трубы и уголков

Если предыдущие идеи стоек для УШМ показались для вас слишком сложными, предлагаем вам еще один максимально упрощенный, но не менее удобный вариант. Для его изготовления понадобятся уголки разных размеров, водопроводная труба, обрезки металла, а также болты и гайки для креплений. Начнем разбор с платформы. Ее размер подбирается индивидуально под сложность ваших работ и габариты заготовок. В нашем примере размеры металлической платформы 40×27 см. Чтобы придать ей жесткость и предотвратить соскальзывание, прикручиваем ее по углам к столу саморезами, а также усиливаем подставку, приваривая под ней уголки.

Для крепления держателя к платформе, фиксируем уголок 50×50 мм, равный ширине подставки. К нему в вертикальном положении привариваем еще один уголок такого же сечения высотой 17 см.

После этого переходим к самому держателю. Находим старую водопроводную или другую трубу диаметром около 25 мм, вымеряя ее длину в соответствии с габаритами платформы и болгарки. Чтобы закрепить на ней режущий круг вместе с самим инструментов, привариваем к держателю две металлические пластины шириной 5 см и длиной 9,5 см. На краю трубы привариваем гайку для крепления боковой ручки, которую нужно снять с болгарки. Так вам будет удобнее опускать и поднимать стойку.

Отдельно хотелось бы поговорить про еще одно крепление держателя к вертикальному уголку. Для образования плоскости к уголку-стойке и трубе также привариваем кусочек уголка 30×30 мм. Подвижность и надежность соединения держателя со станиной в этой части придаем за счет болта М-8, зажимая его с обратной стороны гайкой и контргайкой. При поднятии и опускании конструкции в этой части стойки болт зажимается и прочно фиксирует выбранное положение болгарки.

Защитный кожух болгарки достаточно жесткий, что позволяет сделать в нем крепления. С одной части фиксируем пластины с болтами, а с другой – делаем дополнительную точку крепления для кронштейна, прикручивая его к тому месту, где была снята рукоятка. Нарезаем кронштейн шириной 4 см и длиной 16 см с небольшим угловым скосом, также где-то 4 см.

Основная часть стойки собрана, остается позаботиться об удобствах работы. Как и в предыдущих вариантах, прикручиваем к платформе упор из уголка 50×50 мм. Для лучшей видимости во время среза небольшую верхнюю часть уголка с краю можно срезать. Теперь вам будет удобно зажимать заготовку струбциной и делать ровный срез. Также не забываем покрасить станок или покрыть металл эмалью, чтобы повысить его эстетический вид и продлить период эксплуатации.
