Металлоискатели, они же металлодетекторы:  принципы работы и схемы.

Металлоискателями или металлодетекторами (от англ. Metal Detector) принято называть электронные устройства для обнаружения металлических предметов, находящихся в воде, почве, стенах зданий и других средах. На рис. ниже показан момент работы с металлоискателем под водой.

Работа с металлоискателем под водой

В качестве поискового оборудования различные модификации металлоискателей (далее по тексту – МИ) задействованы во многих сферах человеческой деятельности, например:

• для поиска в земле металлолома, монет и ювелирных украшений, корректировки мест пролегания в почве скрытой кабельной проводки или инженерных коммуникаций привлекаются грунтовые МИ, эффективно работающие на глубине до 1 метра, либо глубинные детекторы с глубиной обнаружения более 3 метров;
• для обнаружения взрывных устройств применяются армейские МИ, называемые миноискателями;
• ручной досмотровый МИ взят на вооружение службами безопасности для выявления спрятанных на теле человека или в его багаже металлических предметов.

Базовый принцип работы МИ

Функционирование металлодетекторов основывается на практической реализации явления возникновения вихревых токов при изменении электромагнитного поля в процессе его распространения в физически неоднородной среде. По своей сути, МИ является электронным прибором, при включении которого создается направленный первичный сигнал, распространяющий в окружающей среде свое электромагнитное поле.

Принцип действия металлоискателя состоит в том, что при прохождении через предметы, обладающие токопроводящими свойствами (куски металла, минералы, элементы инженерных коммуникаций и т.п.), магнитное поле передаваемого (первичного) сигнала возбуждает на их поверхностях вихревые токи, создающие собственные поля. В результате искажаются конфигурация и параметры поля первичного сигнала, что фиксирует и обрабатывает принимающая аппаратура МИ. Параметры отраженного сигнала информируют о присутствии металлического предмета в зоне действия металлодетектора и его особенностях. В зависимости от уровня сложности схемотехники различных моделей МИ удается определять глубину залегания обнаруженного металлического предмета и его вид (золото, ферромагнитный сплав, цветной или черный металл).

Обратите внимание! Металлы не способны сами по себе испускать электромагнитные волны, чтобы каким-то образом «выдать» свое присутствие в грунте или в толще бетона. Только облучение направленным сигналом, исходящим от МИ, сможет возбудить вторичный сигнал от металлической мишени, который нередко называют отраженным или переизлученным сигналом.

На рис. ниже показана условная схема генерации магнитного поля вторичного сигнала, наглядно поясняющая, как работает металлоискатель.

Вышеизложенный принцип работы металлоискателя, требующий облучения радиоволнами исследуемой среды/объекта и расшифровку принятых отраженных сигналов, является базовым для всех современных серийных МИ. Компактный ручной металлодетектор сотрудника безопасности крупного торгового центра и арочный металлоискатель в международном аэропорту, высота рамки которого превышает 2 метра, работают по одинаковому принципу.

Радиолокаторы

Принцип работы любого радиолокатора основывается на методе изучения электромагнитной энергии, ее отражения и прием от различных объектов, находящихся в воздухе, на море или земле. Отраженный сигнал принимается для дальнейшей обработки и анализа. В результате, можно безошибочно определить местонахождение интересующего объекта, его скорость и траекторию движения.

Радиолокаторы обладают целым рядом неоспоримых преимуществ. Так, они позволяют работать с достаточно большими расстояниями. Сигнал, который был отражен можно считать таковым, что полностью подчиняется законам геометрической оптики, а его ослабления пропорционально лишь второй степени расстояния. В тоже время, серьезным недостатком радиолокатора является то, что излучая электромагнитные волны, он позволяет обнаружить свое местонахождение. Однако сейчас интенсивно ведется поиск методов, помогающих скрыть сигнатуры радиолокаторов и вполне возможно, что в скором времени удастся избавить от указанного недостатка.

Также рекомендуем ознакомиться с Лампово-полупроводниковый УМЗЧ.

Частотный диапазон МИ

Что такое диод — принцип работы и устройство

Диапазон рабочих частот современных металлодетекторов составляет от 1 кГц до 30 МГц.

Разбивка частотных параметров серийных МИ на основные диапазоны работы поисковых катушек с указанием принятых обозначений в зарубежной и российской классификации

Диапазон рабочих частот	Англ. обозначение	Русск. обозначение
От 3 кГц до30 кГц	VLF — Very Low Frequency	СНЧ – сверхнизкие частоты
От 30 кГц до 300 кГц	LF — Low Frequency	НЧ – низкие частоты
От 300 кГц до 3 МГц	MF — Medium Frequency	СЧ – средние частоты
От 3 МГц до 30 МГц	HF — High Frequency	ВЧ – высокие частоты

В практике поисковых работ с использованием МИ рабочие частоты первичного сигнала подбирают следующим образом:

1. Низкочастотные радиоволны более чувствительны, по сравнению с ВЧ-излучением к мишеням из металлов, обладающих высокой электрической проводимостью (золото, серебро, медь и их сплавы). НЧ-сигналы глубоко проникают в землю, поэтому глубинные МИ, способные выявлять металлические предметы на глубине до 4 метров, работают на частотах в пределах 2,5-6,6 кГц. При этом чувствительность прибора к мелким мишеням снижается.
2. Высокочастотные радиоволны имеют повышенную чувствительность к металлическим целям с низкой электропроводностью, изготовленным из алюминия, никеля и т.п., однако проникающая способность ВЧ-излучения в почву довольно низкая. Зато высокие частоты способны обнаруживать мелкие мишени размерами до 1 мм.
3. Излучение среднечастотного интервала представляет собой своеобразный компромисс между vlf (СВЧ) и hf (ВЧ) сигналами и считается подходящим для поиска находок любого типа.

Какой резонанс катушек выбрать

При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Базовая комплектация МИ

Практически все модификации серийных и самодельных металлодетекторов состоят из функционально однотипных элементов. На рис. ниже приведена конструкция типового МИ с указанием основных деталей и модульных блоков.

Блокинг генератор: принцип работы

В состав МИ входят следующие элементы:

1. Поисковая катушка, выполняющая функции радиопередатчика и приемника отраженных сигналов. Конструктивно катушка поисковая представляет собой пластиковый корпус (в большинстве моделей МИ – круглой или эллиптической конфигурации), внутри которого размещены витки многожильного провода. В целях герметизации после укладки проводов внутренняя полость корпуса заливается компаундом.

Важно! Принято считать, что поисковые катушки МИ не ремонтируются, поскольку процедура вскрытия монолитного корпуса для ремонта и обратной заливки – довольно трудоемкий процесс. Чаще всего при выходе катушки МИ из строя ее просто заменяют на новую.

1. Нижняя штанга, предназначенная для:

• регулировки угла наклона катушки поисковой в целях обеспечения более точного исследования местности;
• жесткой фиксации катушки после корректировки ее пространственного положения.

1. Средняя штанга, используемая для соединения верхней и нижней штанги. Средней штанге приданы функции регулировки длины МИ при подгонке под рост оператора.
2. Верхняя штанга, на которой размещается блок управления. Наиболее удобными для пользования считаются изделия с S-образной верхней штангой, дополнительно оснащенные:

• подлокотником, используемым для упора локтя оператора;
• рукояткой, обеспечивающей удобный захват и удержание МИ в процессе поисковых работ.

1. Блок управления, обрабатывающий информацию, получаемую от поисковой катушки, и выдающий оператору-пользователю результаты обработки в виде звуковых сигналов и цифровых данных на дисплее. Используется для:

• визуального и акустического контроля поискового процесса;
• управления работой аппаратуры МИ;
• настройки рабочих режимов аппаратуры.

На рис. ниже показаны блок управления отдельно и металлоискатель в комплекте с этим блоком.

Дополнительные принадлежности

Есть масса полезных дополнений к металлоискателю, которые можно приобрести сразу:

1. Дополнительные аккумуляторы. Будет нехорошо, если вы только войдете во вкус и начнете что-то находить, как тут же сядет батарея, а запасной не будет.
2. Защитный чехол на модуль управления. Так как работа будет проводиться на открытом воздухе, на земле или песке, блок управления надо защитить от пыли и влаги.
3. Наушники. Могут быть как проводные, так и нет. И металлические объекты будет лучше слышно, и аккумулятор сядет не так быстро.
4. Дополнительные катушки. С их помощью можно лучше подобрать вариант оснащения металлоискателя под конкретную ситуацию. Правда, они стоят денег.
5. Подсветка дисплея. Мелочь, наличие которой в иной раз будет очень полезным. Во-первых, можно работать в сумерках и даже ночью, что особенно актуально в зимнюю пору года. Во-вторых, такая подсветка хорошо поможет в некоторых ситуациях, к примеру, в лесу в пасмурную погоду.
6. GPS-модуль. Прибор спутниковой навигации GPS может быть встроен в металлоискатель. Область применения широкая, вы сможете:
   • видеть свои географические координаты,

   записывать поисковые маршруты,

7. фиксировать места находок.

Можно даже проводить полноценные навигационные мероприятия и прокладывать себе маршрут «от точки до точки».

Не забудьте также взять с собой лопатку.

Модификации МИ

Принцип работы электродвигателя

Конструкции современных металлоискателей зависят от методик построения схемотехники поискового аппарата. В соответствии с применяемым методом построения схемы выделяют следующие модификации металлодетекторов:

1. Импульсные МИ, называемые также PI-металлоискателями (от англ. pulse induction – импульсная индукция). Принцип работы импульсного устройства заключается в подаче на катушку поисковой головки импульсных сигналов, которые создают электромагнитное поле, пульсирующее с определенной частотой. Включенное поле наводит вихревые токи на поверхности обнаруженного объекта. Сразу после выключения индуцирующего поля эти токи затухают, но не мгновенно, а в течение короткого временного промежутка, создавая затухающий сигнал, который улавливается катушкой. Анализ параметров затухающего магнитного «эха» позволяет судить о наличии или отсутствии металлических предметов.
2. Балансные МИ, по зарубежной классификации – TR-металлоискатели (от transmitter-reciver – передатчик-приемник), работающие по методу индукционного баланса. Головка прибора оснащена двумя катушками, тщательно сбалансированными до нулевого значения взаимной индукции. Анализируемыми параметрами являются:

• амплитуда принятого сигнала;
• сдвиг фазы между отправленным и полученным сигналами.

Дополнительная информация. TR-методика в чистом виде практически не встречается из-за сложностей с балансировкой системы катушек. В основном она применяется в сочетании с другими методами, из которых наиболее распространенным является метод VLF/TR.

1. VLF/TR – металлоискатели, схема которых работает на низких рабочих частотах.
2. RF-металлоискатели (от radio frequency – радиочастота), работающие в высокочастотном волновом диапазоне с перпендикулярно расположенными относительно друг друга передающей и приемной катушками.
3. BFO-металлоискатели, называемые также генераторными металлодетекторами. Схема прибора строится по методу биений. В процессе работы измеряется частота LC-генератора, включающего поисковую катушку. Показания сравниваются с эталонными частотными параметрами, после чего полученную разностную частоту биений выводят на акустическую индикацию (динамик).

На рис. ниже показан грунтовый МИ с VLF-схемой, использующей катушку типа DD (DoubleD).

Приборы для золотоискателей

Многие люди увлекаются поисками самородного золота. Для этих целей становятся просто незаменимыми специальные приборы. Главная сложность заключается в ложной идентификации мелких частиц благородного металла. Прибор считает их крупинками черных металлов и отказывается обнаруживать. Дополнительные трудности возникают, когда золото сопровождает так называемый черный песок, с содержанием магнетита. Отрицательное влияние оказывает сильная минерализация грунта.

Эти препятствия успешно преодолеваются путем значительного увеличения рабочей частоты. У обычных приборов этот показатель составляет 2-7 кГц, а у специальных металлоискателей, настроенный на золото – 18-70 кГц. Кроме того, приборы оборудуются эллиптическими поисковыми головками.

Практикуется использование модифицированных импульсных приборов, показывающих высокие результаты при поиске утерянных мелких золотых изделий.

Достоинства и недостатки металлоискателей

Любая модификация МИ имеет свои достоинства и недостатки, характерные для примененной методики построения схемы аппаратуры. Типовые достоинства и недостатки вышерассмотренных методов:

• PI-металлоискатели эффективны для выявления металлов в засоленных грунтах и морской воде, однако плохо распознают цели и весьма энергозатратны;
• TR-металлоискатели обладают высокой чувствительностью и хорошо различают разные типы металлов, однако при нарастании глубины чувствительность на мелкие мишени утрачивается;
• VLF/TR – металлоискатели способны отличать цветные металлы от черных, у них высокая разрешающая способность, однако достаточно сложная схемотехника затрудняет настройку прибора до нужного качества работы;
• RF-металлоискатели достаточно универсальны при их использовании в качестве глубинных МИ. Они не «отвлекаются» на мелкий металлический мусор, могут обнаруживать трубы и даже рудные жилы на глубине 5-6 метров. Недостаток – отсутствие чувствительности к мелким целям на малой глубине;
• BFO-металлоискатели отличаются сравнительно простой конструкцией, для поисковой катушки не требуется прецизионного исполнения. Из минусов применения – низкая чувствительность, нестабильная работа на минерализованных грунтах и во влажной почве.

Как пользоваться

Главный враг эффективного использования металлоискателя для сбора цветного лома – нетерпеливость. Поначалу придется выучиться не только слышать сигналы аппарата, но и улавливать оттенки. Это необходимо для понимания «языка» устройства.

Резкий четкий сигнал свидетельствует о чем-то небольшом и хорошо сохранившемся, например, о монете. Нечеткий сигнал, который прерывается – металлический предмет неправильной формы и, скорее всего, ржавый.

Глубину залегания предмета покажет столбик на диаграмме устройства. Правильно выставленный дискриминатор покажет, с каким металлом имеем дело:

• черным
• или цветным.

Правила выставления параметров зависят от конкретной модели, поэтому внимательно изучите инструкцию.

Прочитав руководство, можно переходить к практике:

1. Выбираем незагрязненный участок земли.
2. Убеждаемся, что почва мягкая.
3. Для начала надо поработать с дискриминатором. Сначала прослушиваем почву без предмета. Так как металлоискатель реагирует и на минералы, мы узнаем степень минерализации грунта по звуку и выставляем фильтры, которые минимизируют это минеральное воздействие.
4. Во время тренировок тональный звук желательно уменьшать, чтобы привыкнуть к нему. Но во время реальных поисков его подкручивают до пределов хорошей слышимости.
5. Катушку важно держать близко к земле, водить ею надо плавно и в разные стороны.
6. Катушка не должна двигаться по вертикальной дуге – это распространенная ошибка. Катушка над поверхностью должна находиться в одной плоскости, то есть, приподнимать ее в конце каждого движения не надо.
7. Обнаружив предмет, надо подобраться к нему с нескольких сторон, понять, где сигнал от металла пропадает, и копать в зоне предполагаемого местонахождения вещи.

Что находят любители металлопоиска

Земляной грунт выступает своеобразным консервантом, в котором старые вещи сохраняются достаточно долго. Поисковое занятие позволяет не только отдохнуть душой на природе, но и подзаработать на реализации найденного в толще земли или под водой металла. При помощи МИ поисковикам удается находить клады, ценные вещи и военные бронзовые артефакты, золотые ювелирные украшения и цветной металлолом, монеты времен Древней Руси и старинные нательные крестики XVI-XVIII вв. Известны случаи обнаружения золотых самородков и железных метеоритов. Использование МИ в любительских изысканиях предполагает определенные ограничения, не допускающие целенаправленных поисков на территориях памятников археологического наследия либо повреждений культурного слоя.

Важно! Предметы, обладающие исторической ценностью, старинные украшения, оружие, найденные в местах боевых действий, и археологические раритеты подлежат сдаче в госорганы. Не следует превращать хобби в криминальный бизнес.

На рис. ниже показана монетка, обнаруженная при помощи МИ.

Лучшие модели

Bounty Hunter Tracker IV грунтовый

Характеристики:

• балансировка по грунту: автоматическая;
• метод обнаружения: VLF;
• вес 1.35 кг;
• встроенный динамик;
• выход на наушники.

Отличный прибор для новичков. Он просто и недорог, хотя и обладает неважной дискриминацией. Хорошо подойдёт для тех, кому нужно искать лом чёрного металла, спрятанный в глубине.

Аппарат отличается неприхотливостью: пользователи с руками и знанием технической части нередко покупают его как конструктор, усовершенствуя потом, а некоторые сообщают о возможности простейшей герметизации с помощью плёнки и пакетов.

Частота обнаружения в 6,7 кГц позволяет при хорошем умении искать и цветной металл, в том числе монеты, однако для этого нужна сноровка.

Плюсы	Минусы
Низкая цена	В качестве питания два аккумулятора «Крона»
Неприхотливый	Низкая дискриминация
Можно использовать в качестве базового для доработки

Алексей, 35 лет, Кемерово:

Покупал такой аппарат с одной целью: найти дорогое обручальное кольцо, потерянное на участке во время пьянки. Из-за низкой цены аппарат себя оправдал: за десять минут нашёл там, где никогда без прибора не заметил бы. Теперь задумаю заняться поиском возле нашего озера, где все купаются.

Garrett Pro-Pointer II грунтовый

Характеристики:

• вес 0.2 кг;
• встроенный динамик.

Пин-пойнтеры от Гарретт, особенно старая версия Про, заслужили стабильное доверие копателей. Новая модель обладает лучшей чувствительностью. Она отлично помогает в локализации поисков, а также экономит силы, так как нет необходимости перетряхивать весь вытащенный лопатой грунт. В уже готовой ямке можно скорректировать направление, в котором следует подкапывать.

Водонепроницаемость аппарата сослужила хорошую службу искателям во время дождя, в грязи и на мелководье. Встроенный светодиод позволяет проводить раскопки в тёмное время суток.

Плюсы	Минусы
Компактный размер	Небольшая зона охвата
Наличие светодиода
Водонепроницаемость

Характеристики:

• балансировка по грунту: ручная;
• метод обнаружения: VFLEX;
• вес 1.3 кг;
• встроенный динамик;
• выход на наушники.

Хороший аппарат в среднем ценовом сегменте, проверенный не одной сотней копателей-энтузиастов. Из достоинств можно выделить фирменных поисковый стандарт VFLEX, а также D-бразное совмещение катушек.

Экран информативный, работа от батареек АА, что положительно сказывается на автономности аппарата. Частота меняется в широком диапазоне от 3 до 18,5 кГц, есть ручная балансировка по грунту. Для многих пользователей этот металлоискатель стал эталоном хорошего прибора.

Плюсы	Минусы
Надёжность	Посредственная защита от влаги
Возможность смены частоты	Неудобный батарейный блок
Есть ручные настройки

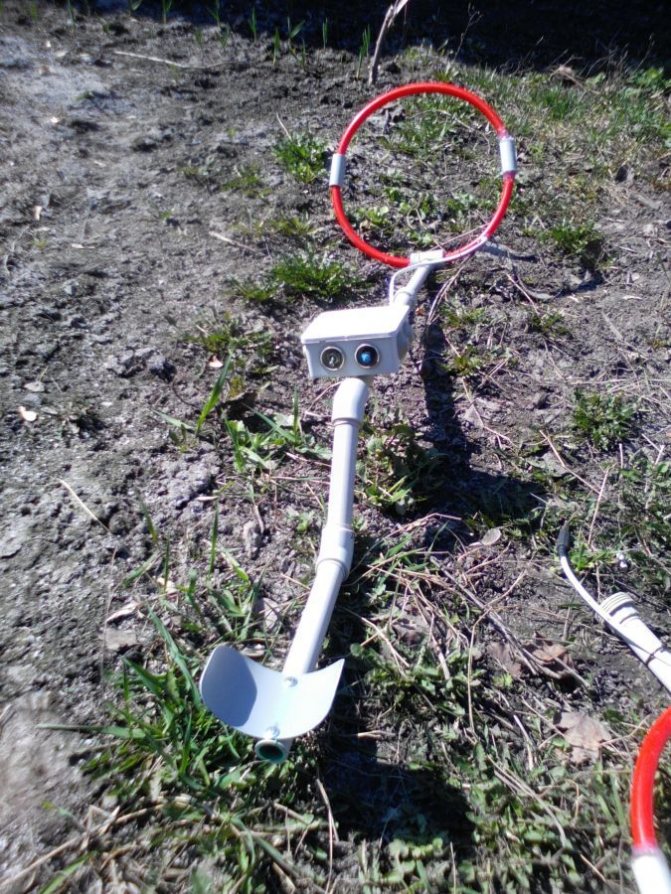

Простой металлоискатель своими руками

Сборку простого МИ можно выполнить собственноручно, воспользовавшись доступными радиодеталями выпуска советских времен. На рис. ниже показана структура схемы МИ генераторного типа, построенной по методике биений (BFO-металлоискатель).

Схема строится из пяти основных модулей:

• задающего генератора, создающего эталонную частоту;
• поискового генератора, частота которого изменяется при обнаружении металлической мишени;
• низкочастотного усилителя, увеличивающего разность сигнала генераторов;
• звуковоспроизводящего устройства (динамика);
• источника питания.

На страницах Интернета можно найти десятки схем полноценных металлодетекторов, для сборки которых пригодятся резисторы, конденсаторы и транзисторы, которые производились еще в советские времена.

Эксперты уверяют, что на руках у населения России имеется не менее двух миллионов МИ, позволяющих вести активный металлопоиск. Наряду с самоделками, имеющими ограниченную сферу деятельности, поисковиками, используются изделия ведущих мировых брендов. На рис. ниже показан металлоискатель модели Garrett AT MAX, считающийся одним из лидеров продаж 2022 года в своем классе. Изделие относится к категории подводных и грунтовых МИ, работает на частоте 13,6 кГц и способно распознавать даже под водой на глубине 3 метров мелкие монеты разного диаметра.

Особенности технических характеристиках

При выборе металлодетектора необходимо четко понимать в какой среде он будет работать. Также важно учитывать, какой размер предмета и на какой глубине он будет искать. Металлодетекторы, технические характеристики которых позволяют легко обнаружить монету под трехметровым слоем грунта могут не увидеть ее на поверхности, и наоборот.

Фото с сайта izeurope24.ru

Рассмотрим основные технические характеристики, на которые следует обратить внимание при покупке:

• принцип действия
• рабочая частота (кГц)
• чувствительность (см)
• дискриминатор
• балансировка грунта
• целеуказание
• вес
• дополнительные функции

Принцип действия и рабочая частота дают основную характеристику возможностей устройства. Они показывают к какому типу можно отнести прибор: от простого грунтового до профессионального. Без специальных навыков настройки, профессиональный металлодетектор мало чем отличается от более простых моделей, поэтому новичкам лучше начинать с бюджетных грунтовых металлоискателей. Эффективности их работы будет достаточно для успешного поиск ценностей.

Чувствительность — показывает на какой глубине устройство способно найти предмет, размером с монету. Посмотрев в технический паспорт, можно увидеть две цифры — минимальную и максимальную глубину обнаружения. Зачастую, этот показатель варьируется от 10-50 см до 60-150 см. Однако есть глубинные модели, созданные для обнаружения предметов под 5-ти метровым слоем земли.

Дискриминатор — позволяет металлодетектору реагировать только на определенный вид металла. Знаете ли вы сколько железосодержащего мусора можно найти под землей? Фольга от сигаретных пачек, алюминиевые банки, крышечки от бутылок — детектор реагирующий на все это, значительно добавляет работы оператору. Настроив дискриминатор, можно пропускать весь этот мусор и сосредоточится на поиске только золота, или только меди.

Благодаря дискриминатору, можно значительно упростить работу оператора, поэтому на этот показатель следует обратить особое внимание. Чем больше количество программ заложено в память дискриминатора, тем легче работать с металлоискателем.

Балансировка грунта — позволяет настроить устройство на тот тип почвы, в котором находится мишень. Перепады минерализации грунта могут давать ложные сигналы, что затрудняет работу прибора. Большинство детекторов настраивают этот показатель автоматически.

Целеуказание можно отнести к дополнительным функциям. Суть этой программы сводится к настройке поиска на определенный размер мишени.

Все вышеперечисленные технические характеристики помогают понять возможности металлодетектора. Однако успешность его работы зависит от настроек, которые вносит пользователь. Рассмотрим их подробнее.

Мультисенсорная детекция

При использовании данной технологии передатчики и датчики приемника сканируют человека с обеих сторон. Используются магнитные поля низкой интенсивности, которые безопасны для пользователей кардиостимуляторов сердца, беременных женщин, пленочных и магнитных носителей. Металлические объекты анализируются 33 000 раз в секунду. Это контрастирует с детекторами импульсной индукции, у которых частота намного меньше. Многофункциональная сенсорная матрица в 80 раз быстрее проводит анализ и позволяет находить металлические объекты с большой точностью и в широком диапазоне скоростей их движения.

Для цифровой обработки сигналов используется цифровой процессор, а стабильную работу обеспечивает диагностическая программа самоконтроля. Схема обнаружения работает постоянно. От частых ложных срабатываний, характерных для многих детекторов, позволяют избавиться высокоэффективные алгоритмы подавления электромагнитных помех. Технология может использоваться в средах, где большинство других технологий оказываются неработоспособными.

Практическое применение

Досмотр пассажиров с помощью металлоискателей в аэропорту Владивостока

Первый металлоискатель был изобретен в начале XX века[] в США. Первоначально прибор разрабатывался для предотвращения воровства металлических деталей с заводов. Но, впоследствии, польза металлоискателей была замечена и в других отраслях, как промышленных, так и военных. Первоначально эти аппараты были чересчур велики и неудобны для массового использования, но в начале 60-х годов были разработаны более компактные модели.

Шотландский физик Александр Белл использовал металлоискатель, чтобы попытаться обнаружить место нахождения пули в груди американского президента Джеймса Гарфилда в 1881 году, хотя эта попытка и была безуспешной, поскольку тело президента находилось на металлической кровати, что вводило металлоискатель в заблуждение.

В военном деле (см. миноискатель).

Нашли широкое применение при поиске кладов и реликвий.

При поиске метеоритов:

• Компания CEIA (Construzioni Elettroniche Industriali Automatismi) — Италия, родоначальник и основной двигатель прогресса в разработке металлодекторов, была основана в 1968 году. В 2018 году компания отметила свою 50-ю годовщину успешной работы на рынке безопасности, поставив более 500 000 металлодетекторов по всему миру и завоевав доверие лучших специалистов.
• В 1979 году она патентует первый проходной металлодетектор с блоком управления на микропроцессорной основе. В 1982 году впервые выпускает МД с антеннами колонного типа и винтообразными обмотками.
• В 1996 году CEIA патентует арочный металлодетектор с колоннами эллиптической формы. Это высокоэффективное устройство благодаря своему эстетичному и оригинальному внешнему виду может устанавливаться в государственных учреждениях высокого уровня и частных корпорациях, с непринуждённой легкостью вписываясь в окружающую обстановку и не нарушая её гармонии. Именно металлодетектор с антеннами эллиптической формы был выбран для обеспечения безопасности получившей широкую известность кампании «Jubilee 2000».
• В 1997 году CEIA разрабатывает технологию для гуманитарного и военного разминирования по запросу нескольких международных агентств.
• В 2002 году компания CEIA выбрана ООН как поставщик грунтовых металлодетекторов для программы разминирования в Афганистане.
• (США) на Олимпийских играх 1984 года впервые представила досмотровые арочные и ручные металлодетекторы. С тех пор детекторами для безопасности оснащают аэропорты США и многих других стран, в том числе и России.

Инженеры компании Nokia разработали мобильный телефон, оснащенный возможностями металлоискателя. Устройство позволит владельцу обнаружить спрятанное оружие, определить место прохождения электрических кабелей или найти потерянные автомобильные ключи. В основе устройства лежат две катушки индуктивности, одна из которых выполняет функцию приемника, другая — передатчика. При появлении вблизи мобильного телефона какого-либо металлического предмета, сигнал катушки-передатчика отражается от него и попадает в приёмную катушку, после чего раздается звуковой сигнал.

Основы функционирования

В основу действия металлоискателя заложено использовать свойств электромагнитной индукции. Основные элементы прибора:

• передатчик электромагнитных волн;
• передающая катушка;
• приемная катушка;
• устройство приема отраженного сигнала;
• устройство отображения информации.

Катушка создает электромагнитное (далее по тексту ЭМ) поле в месте использования. При нахождении на этом участке какого-либо предмета проводящего электричество начинается образование его электромагнитного поля. Это приводит к изменению поля самой катушки.

Если предмет не имеет свойств электропроводимости, то он начинает экранировать. Приемник обрабатывает отраженную ЭМ волну, вырабатывает звуковой и видеосигналы.

В специальной литературе, интернете можно встретить множество фото лучших самодельных металлоискателей, которые используются в различной человеческой деятельности.
