С необходимостью проведения измерений человек сталкивается довольно часто в своей жизни. Обычно расчёты делают по требованиям чертежей и Госстандарта. Однако, в некоторых случаях, этого требует производственный процесс.

Сегодня в продаже можно увидеть множество разных контрольно-измерительных инструментов. В данном обзоре мы попробуем разобраться в этом ассортименте.

Строительный измерительный инструмент

Как показано на фото измерительного инструмента, применяемого в строительной сфере, к данной категории относятся:

Рулетка. Имеет вид неширокой металлической ленты, на которую с шагом в 1 мм нанесены деления. Причём лента заключена в корпус из пластика или металла. Сматывание может быть ручным или автоматическим. Длина может быть разной. Считается универсальным мерительным инструментом.

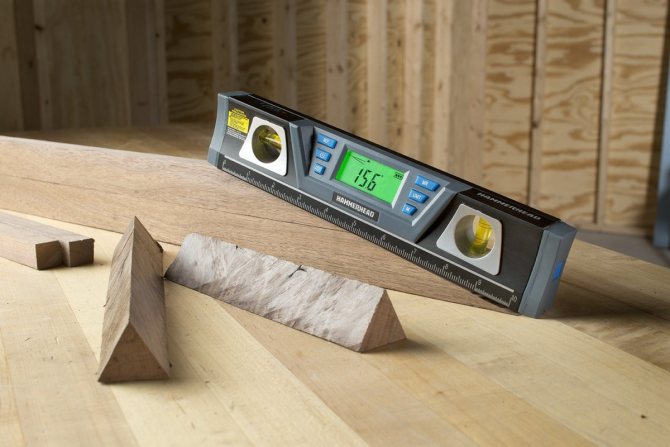

Ватерпас. Другое название уровень. Данный представитель каталога измерительных приборов используется в ситуации, когда нужно проверить горизонтальность или вертикальность поверхности. Его длина может варьироваться от 0,3 до 2,5 м.

Корпус может быть деревянным, пластиковым или металлическим. Внутри него находится колба из стекла, заполненная особой жидкостью. Положение поверхности в пространстве определяется по расположению воздушного пузырька.

Отвес. Один из простейших инструментов для проведения измерений. Представляет собой верёвку с грузом.

Угольник. Может быть из металла или дерева. Необходим, чтобы контролировать правильность прямых углов.

Малка. Применяется при проведении работ по возведению стропильной системы кровли. Бывает деревянной или металлической.

Выбор средств измерений и их применение

Выбор средств измерений при проверке точности деталей — один из важнейших этапов разработки технологических процессов технического контроля.
Основные принципы выбора средств измерений заключаются в следующем: точность средства измерений должна быть достаточно высокой по сравнению с заданной точностью выполнения измеряемого размера, а трудоемкость измерений и их стоимость должны быть возможно более низкими, обеспечивающими наиболее высокие производительность труда и экономичность.

Недостаточная точность измерений приводит к тому, что часть годной продукции бракуют (ошибка первого рода); в то же время по той же причине другую часть фактически негодной продукции принимают как годную (ошибка второго рода).

Излишняя точность измерений, как правило, бывает связана с чрезмерным повышением трудоемкости и стоимости контроля качества продукции, а следовательно, ведет к удорожанию ее производства.

При выборе измерительных средств и методов контроля изделий учитывают

• допустимую погрешность измерительного прибора–инструмента;
• цену деления шкалы;
• порог чувствительности;
• пределы измерения, массу, габаритные размеры, рабочую нагрузку и др.

Определяющим фактором является допускаемая погрешность измерительного средства, что вытекает из стандартизованного определения действительного размера как и размера, получаемого в результате измерения с допустимой погрешностью.

Самый простой способ выбора средств измерений основан на том, что точность средства измерений должна быть в несколько раз выше точности изготовления измеряемой детали. При контроле точности технологических процессов измерением точности размеров деталей рекомендуется применять средства измерений с ценой деления не более 1/6 допуска на изготовление.

Значение допустимой погрешности измерения зависит от допуска, который связан с номинальным размером и с квалитетом точности размера контролируемого изделия. Расчетные значения допустимой погрешности измерения в мкм приводятся в стандартных таблицах.

Рекомендуется, чтобы величины допустимых погрешностей измерения для квалитетов 2–9 составляли до 30%, для квалитета 10 и грубее — до 20% допуска на изготовление изделия.

Ручной инструмент: многообразие и виды

Предназначение

Ручной инструмент – это ручное техническое устройство, которое используется в качестве орудия человека или машины для выполнения тех или иных работ. Обладает рядом полезных характеристик, является эргономичны и функциональным, широко используется во время работ не только строительно-ремонтной сферы, но и бытового предназначения.

Почти каждая домашняя мастерская начинается с коллекции ручных ин­струментов, собранных в течение дол­гих месяцев и даже лет случайно, без всякого плана и мысли об оборудова­нии мастерской. Когда же у вас по­явится такая мысль, первым делом нужно проверить, что у вас уже име­ется, и решить, что нужно приобре­сти дополнительно.

Разновидности ручного инструмента

По виду работ и назначению ручной инструмент можно объединить в следующие группы:

• Зажимной инструмент – выступает в роли держателя обрабатываемого материала, зажимает его с двух сторон для удобной фиксации (тиски, зажимы, струбцины, и т.д.),
• Измерительный инструмент, главное предназначение которого – это измерение разнообразных показаний: вес, размеры, дальность, угол и прочее (нивелиры, дальномеры, рулетки, угольники, уровни),
• Ключи – инструменты для раскрутки/закрутки болтов, гаек, труб и т.д. (гаечные, комбинированные, трубные, разводные ключи),
• Малярный инструмент – для нанесения и распределениях жидких смесей на поверхности (валики, миксеры, кисти), Отвертки – используются для отвинчивания и завинчивания шурупов и прочих крепежных элементов (плоские, крестовые, реверсивные отвертки),
• Специализированный инструмент – инструмент узкого предназначения, выполняющий конкретные функции (труборезы, пистолеты для клея/пены, заклёпочники и др.),
• Столярно-слесарный инструмент – применяется в столярных и слесарных работах (ножи, ножовки, пилы, рубанки, стамески, стусла, топоры, фрезы и т.д.),
• Ударно-рычажный инструмент – инструменты для придания формы и дробления материалов, забивания, загибания и удаления всевозможных крепежей (молотки, кувалды, ломы, гвоздодёры, кирки, киянки, прочее),
• Шарнирно-губцевый инструмент – предназначенный для резки и фиксации материалов (щипцы, клещи, плоскогубцы, кусачки, бокорезы, ножницы по металлу),
• Штукатурный инструмент – для нанесения и распределениях густых пастообразных смесей на поверхности (шпатели, терки, скребки, гладилки, правила).

Как правильно выбрать ручной инструмент

Есть несколько факторов, на которые стоит обращать внимание при выборе ручного инструмента. Ими являются:

• материал изготовления,
• качество обработки,
• рукоятка,
• соединительные механизмы,
• защитное покрытие,
• производитель,
• ценовая категория,
• способ хранения.

Лучшим материалом, из которого изготавливается ручной инструмент считается сталь с примесями хрома и ванадия. Материал обладает высокой прочностью и хорошо переносит различные нагрузки. Именно такую надпись необходимо искать в паспорте или на самом ручном инструменте. Сокращенно такая сталь обозначается, как Cr-V. Такая надпись может красоваться на теле гаечного ключа или отвертки. Если речь идет об отвертках, то очень удобными являются те, у которых есть магнитный наконечник. Часто он отличается по цвету от основного жала. Работать с таким инструментом одно удовольствие, т. к. саморезы или шурупы после выкручивания не теряются и не застревают в отверстиях.

Гаечные ключи

Самый распространенный гаечный ключ — 250-миллиметровый развод­ной ключ с гладким зевом, который захватывает гайки и головки болтов размером до 25 мм. Он должен быть изготовлен из стальных поковок с коррозиестойким хромовым покрытием. Другие разновидности гаечных клю­чей — ключи с фиксированным разме­ром зева, которые закручивают гайки и головки болтов сбоку: торцевые гаеч­ные ключи, которые ставятся на гай­ки и болты сверху и особенно подходят для закручивания и откручивания гаек и головок болтов шестигранной формы. Универсальные гаечные клю­чи сочетают оба типа, но гораздо удоб­нее иметь отдельные комплекты клю­чей с фиксированным зевом и торце­вых ключей, особенно когда одновре­менно требуемся два ключа одного раз­мера.

Торцевые ключи с храповым меха­низмом ускоряют затягивание болтов и работу в труднодоступных местах. Неплохая модель такого типа — с при­водной рукояткой размером 9 мм и патроном с внутренним шестигранни­ком, предусмотренные переходники для приводнои рукоятки позволяют использовать рукоятки размером 6 или 12 мм.

Классификация контрольно-измерительных средств

По числу параметров, которые можно определить при одной установке детали, выделяют измерительные приборы:

По степени автоматизации процесса измерения:

• ручные средства,
• механизированные,
• полуавтоматические,
• автоматические.

По характеру применения:

Универсальные измерительные инструменты и приборы в зависимости от принципа работы и конструкции делятся на такие группы:

• механические: штриховой инструмент с нониусом (угломеры, штангенинструмент) и микрометрический (микрометры, микрометрические глубиномеры и нутромеры и пр.);
• рычажно-механические: микрокаторы, индикаторы и другие приборы с рычажным, зубчатым, рычажно-зубчатым, пружинным механизмом;
• оптические (измерительные микроскопы, интерферометры, проекторы);
• оптико-механические (длиномеры, оптиметры);
• пневматические;
• электроинструмент.

Всё большей популярностью пользуется лазерный измерительный инструмент: дальномеры, нивелиры, угломеры и т.д.

Специальный измерительно-контрольный инструмент делят на группы в зависимости от измеряемых параметров:

• отклонения взаимного расположения и формы поверхностей (поверочные плиты, линейки, уровни, угольники);
• шероховатость и другие свойства поверхностей (профилометры, приборы светового сечения и др.);
• резьбы (шагомеры, резьбовые микрометры);
• параметры зубчатых передач (нормалемеры, зубомеры).

В статье использованы материалы из источника: Кострицкий В.Г., Кострицкий В.Г., Кузьмин А.И. Контрольно-измерительные инструменты и приборы в машиностроении: Справочник. – К.: Техника, 1986 г., 4-13 с.

Источник: metallgears.ru

Микрометры

Электронные микрометры

Основные функции и технические характеристики: дискретность цифровой шкалы 0,001 мм; диапазоны измерения: от 0-30 до 275-300 мм; ЖК дисплей; отображение результатов измерения в миллиметрах и дюймах; обнуление и фиксация значений в любом месте диапазона показаний; автономное питание от батареи (с автоматическим отключением); модели с интерфейсом RS-232С в специальном исполнении с различными измерительными поверхностями.

Микрометры с аналоговым отсчетом

Имеются модели, оснащенные механическим индикатором с цифровым счетчиком. Основные функции и технические характеристики: цена деления аналоговой шкалы 0,001 мм; диапазоны измерения: от 0-25 до 275-300 мм; модели в специальном исполнении с различными измерительными поверхностями.

Микрометры со скобой

Для измерения больших размеров используют различные скобы со сменными измерительными наконечниками. В качестве измерительного инструмента используются электронные и механические микрометрические головки. Измерение внутренних размеров осуществляется при помощи электронных и механических нутромеров, объединенных в наборы по измеряемым размерам, используется в специальном исполнении.

Мерительный инструмент

В зависимости от назначения в процессе производства средства измерения и контроля линейных и угловых величин подразделяются на группы.

1. Калибры гладкие (резьбовые скобы, кольца, пробки, нутромеры, штихмасы, калибры для высот, глубин, отверстий) — для контроля гладких валов и отверстий, высот, глубин, уступов и длин.
2. Калибры резьбовые (резьбовые скобы, кольца и пробки) — для контроля наружной и внутренней резьб.
3. Калибры комплексные и профильные (калибры шлицевые, пазовые и шпоночные, калибры для конусов, углов) — для контроля форм и положения поверхностей деталей, узлов и изделий.
4. Меры и поверочный инструмент (меры длины концевые, меры угловые, щупы, линейки, угольники, образцы чистоты поверхности) — для проверки прямолинейности, плоскостности, параллельности, угловых величин у изделий и чистоты поверхности изделий.
5. Приборы и инструмент нониусный (штангенциркули, глубиномеры, рейсмусы, микрометры, микрометрические штихмасы и глубиномеры, угломеры, уровни) — для контроля и измерения линейных, диаметральных наружных и внутренних размеров, угловых размеров, элементов резьбы и зубчатых зацеплений.
6. Приборы и инструмент механические (микрометры и скобы рычажно-чувствительные, индикаторы, миниметры) — для контроля и измерений линейных, диаметральных наружных и внутренних размеров, угловых размеров, элементов формы, положения, резьбы и зубчатых зацеплений.
7. Оптико-механические, электронные, лазерные измерительные средства.
