Как устроено и как работает зажигание бензопилы их основные неисправности и устранение

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя. В связи с этим проверке этой важной части инструмента нужно уделить особое внимание.

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

• магнето;
• свечи зажигания;
• клавиши, отключающей мотор;
• проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

1. Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
2. Свечи зажигания.
3. Электрического кабеля, который соединяет 2 предыдущих элемента.
4. Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Критерии выбора и эксплуатации свечей зажигания

Самый простой индикатор качества смеси — это фарфоровый изолятор центрального электрода свечи зажигания. Любой оттенок коричневого цвета свидетельствует о нормальном качестве смеси, белый или закопченный изолятор указывает на бедный или переобогащенный состав эмульсии.

Калильное число эксплуатируемой свечи должно соответствовать заявленным требованиям.

• Причиной замасливания может быть так называемая «холодная» свеча, которую визуально можно определить по короткому изолятору. Перебои в искрообразовании возможны при неправильной регулировке зазора или из-за естественного выгорания контактов.
• Рекомендуемое расстояние между контактами свечи указано в инструкции, при отсутствии информации можно ориентироваться на стандартное значение 0,7-1 мм. При меньшем зазоре снижается эффективность поджига топливовоздушной эмульсии, при увеличенном — возможны перебои в искрообразовании.
• Прожигать отсыревшую или замасленную свечу на открытом пламени не рекомендуется из-за риска образования трещины и преждевременного выхода из строя.

Переобогащение смеси в камере сгорания технически исправной бензопилы устраняется продувкой двигателя. Для этого достаточно вывернуть свечу и несколько раз провернуть коленвал ручным стартером.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

• износ электрода или повреждения керамического изолятора;
• неплотное прилегание съемного колпака (если он имеется);
• гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
• трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

Диагностика при помощи мультиметра

Аппаратный метод позволяет более точно и оперативно оценить причину неисправности. Для диагностики требуется:

1. Выставить прибор в положение стрелки на отметку в 200 Ом.
2. Изучить инструкцию. Выяснить по ней оптимальное сопротивление для обмотки катушки для данной конкретной модели.
3. Подключить мультиметр к первичной обмотке, произвести замер. Если значение в норме – продолжить тестирование.
4. Подключить прибор измерения к вторичной обмотке, выполнить замеры согласно инструкции.
5. Подключить измерительное оборудование к отверстию катушки, в которое вставляются провода. Если все значения в пределах нормы, можно сделать вывод, что катушка исправна и если нет, то узел (катушку) надо поменять на новый, исправный.

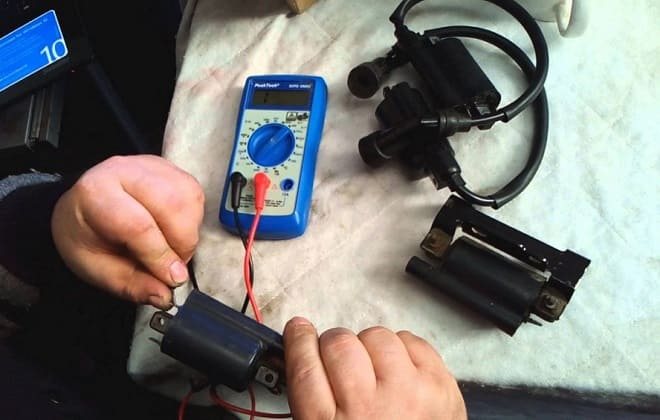

Проверить катушку зажигания на бензопиле

Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:

1. Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
2. Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
3. Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.

Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:

1. Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
2. Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.

Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:

• нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
• располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.

В каких случаях требуется настройка зажигания? Существуют основные симптомы сбоя в работе системы:

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Как выставить зажигание на бензопиле

Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм. Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е. не раньше и не намного позже подачи топлива.

Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:

1. Открутить немного болты зажигания для ослабления.
2. Магниты, которые расположены на маховике, подвести к катушке зажигания.
3. Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
4. Полоску вынуть.
5. Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.

Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.

Алгоритм определения причин плохого смесеобразования

В любом случае, мокрая свеча на бензопиле указывает на явно выраженную диспропорцию в составе топливовоздушной эмульсии. Уже при соотношении топлива и воздуха 1:14 ухудшаются условия искрообразования, нехватка воздуха препятствует нормальному сгоранию сжатой в камере сгорания топливовоздушной эмульсии.
Почему бензопила плохо заводится

• Наличие искры между электродами свечи;
• Зазор между модулем зажигания и маховиком с магнитом;
• Состояние топливного и воздушного фильтров;
• Подачу топливной смеси;
• Правильность настройки карбюратора;
• Сапун (небольшое отверстие) крышки топливного бачка;
• Работоспособность системы выхлопа.

Оптимальный зазор свечи бензопилы

Профессионалы уверены, что наличие либо отсутствие искры в свече является своего рода индикатором состояния топливной системы, засорения воздушного фильтра или неправильных порций бензина и масла при приготовлении рабочей смеси. Все подобные неполадки способствуют образованию на центральном и боковом электродах черного нагара, который ведет в свою очередь к уменьшению зазора.

При отсутствии разряда на свече и, как следствие, проблематичность запуска или неустойчивая работа ДВС могут обуславливаться следующими неполадками:

• Чрезмерное переполнение топливом свечного канала;
• Неисправность системы зажигания;
• Отсутствие контакта высоковольтного кабеля со свечным сердечником.

Нагар на электродах свечи зажигания

выкручиваем свечу из цилиндра;

вытираем ее насухо тряпкой;

даем испариться остаткам топливной смеси в течение 15-30 минут;

очищаем наждачной бумагой контакты от нагара;

устанавливаем в свечу в канал.

Данный алгоритм в большинстве случаев помогает запустить мотор, но не позволяет определить причины, почему не заводится бензопила после выключения зажигания. При отсутствии контакта провода зажигания и свечи необходимо проверить надежность соединения. Для этих работ можно воспользоваться обычным тестером.

Модуль зажигания и маховик

Расстояние между катушкой зажигания и магнитом напрямую оказывает влияние на качество искры электродов свечи. При диагностике неисправностей не лишним будет проверить данный зазор, величина которого зависит от производителя бензопилы и модели. При его отклонении от нормы необходимо ослабить два винта модуля, и посредством щупа установить правильное расстояние.

Топливная система

Если диагностика системы зажигания не показала отклонений, а бензопила заводится и сразу глохнет, то необходимо обратить внимание на систему подачи топлива. В первую очередь нужно проверить наличие смеси в бачке и герметичность соединения патрубков. При отсоединении шланга от карбюратора производим несколько качков праймером. Нормой будет считаться прерывистая подача смеси, рекомендованная производителем.

Одной из причин неустойчивой работы двигателя может послужить низкой качество топливной смеси. Специалисты рекомендуют при длительных перерывах в работе (более 2-х недель) сливать бензин из бачка. Это связано с тем, что топливная смесь может войти в реакцию с пластиком, результатом чего может стать образование нагара на свече зажигания.

Топливный фильтр бензопилы

Фильтрующие элементы могут оказывать прямое влияние на качество воздушно-топливной смеси. При засорении одного из двух может нарушиться рекомендуемый процесс смешивания воздуха или бензина. Для диагностики топливного фильтра бензопилы нужно отсоединить патрубок от карбюратора и несколько раз произвести подкачку.

При загрязнении воздушного фильтра возможна неустойчивая работа ДВС как на холостых, так и на высоких оборотах. Для его очистки необходимо аккуратно отсоединить картридж и промыть его в воде с моющими средствами. При сильном износе специалистами рекомендуется замена фильтра. При демонтаже и установке необходимо быть крайне внимательным и осторожным, поскольку попадание даже небольшой соринки в карбюратор может и послужить в дальнейшем причиной, почему бензопила плохо заводится или глохнет при увеличении оборотов.

Расположенный возле крышки бензобака сапун служит для выравнивания давления, необходимого для оптимального поступления топлива, и предотвращает его вытекание из бачка. С течением времени это небольшое отверстие может засоряться из-за высокой запыленности, попадания мелких опилок, грязи. В результате этого внутри емкости образуется вакуум (отрицательное давление), которое не позволяет вытекать топливной смеси.

Глушитель бензопилы в сборе

Зачастую одной из причин, почему не запускается бензопила, является образовавшийся засор в глушителе или в выпускном канале. Кроме затрудненного запуска, эта неисправность сопровождается значительным падением мощности агрегата. Происходит засорение выхлопной системы чаще всего из-за некачественного топлива или превышения порции масла в топливной смеси. Для восстановления функционирования системы выпуска потребуется произвести следующие работы:

• Демонтируем глушитель с уплотнительной прокладкой;
• Откручиваем искрогаситель и разбираем корпус резонатора;
• Помещаем на несколько часов детали в моющий раствор;
• Просушиваем и собираем систему выпуска бензопилы.

Сейчас читают: Тайга 245 зажигание. Инструкция бензопилы Тайга- 245. Рекомендации по эксплуатации бензопил. бензопила

Схема регулировки зажигания

Лучше всего доверить ремонт бензоинструмента специалистам. Не имея достаточно опыта и знаний, можно не заметить важные особенности и нюансы при диагностике и ремонте, что впоследствии негативно скажется на работе системы зажигания и бензопилы в целом. Основные этапы решения проблемы таковы:

• диагностика неисправности;
• демонтаж защитной крышки оборудования;
• снятие модуля с электрокабелем и насвечником, проведение их визуальной оценки, в случае необходимости – замены на новые;
• установка модуля без затягивания до упора винтов крепления;
• выставление зазора на уровне параметров, рекомендованных инструкцией;
• затягивание крепежных винтов до упора, проверка щупом настроек, при необходимости — повторная регулировка;
• монтаж защитной крышки, проверка наличия искры;
• установка свечи, старт.
