Как сделать полезные приспособления для работы на фрезере по дереву

Особенности изготовления

Самодельная деталь такого типа имеет определённые ограничения по материалам, с которыми можно работать, применяя её. Создание фрез для ручного фрезера обычно связано с работами со сталью, которая относится к категории мягких. По этой причине подобное приспособление позволяет отлично работать с деревом, но если материал имеет большую твёрдость, то эффективность прибора существенно снижается.

Сначала потребуется изготовить форму нашей будущей фрезы.

С помощью карандаша и линейки рисуем ножи. Если схемы нет под рукой, то можно найти примеры в интернете либо в соответствующей литературе, после чего попросту перерисовать необходимый профиль и следовать дальнейшему алгоритму.

Теперь требуется осуществить непосредственное вырезание формы

В зависимости от того, сколько ножей нам в результате потребуется, необходимо отсчитать нужное количество листов и, захватив их, осторожно вырезать форму будущего изделия, не цепляя пару несущих сторон ножа, а также остриё.

После этого можно начинать делать форму. При помощи клеевого состава потребуется приклеить шаблон к заготовке и осторожно отпилить его при помощи болгарки Важно помнить, что следует сохранять не только остриё, но и боковые части Так что при работе с болгаркой потребуется быть максимально аккуратным и принимать во внимание габариты изделия.

Виды деревянных заготовок. Классификация и особенности сырья:

Дерево считается удобным и практичным материалом. Но если углубиться в технологию, выясняется, что выбор подходящего материала оказывается куда сложнее, чем кажется. Зависит он и от 3D модели, и от структуры древесной породы, и от других нюансов.

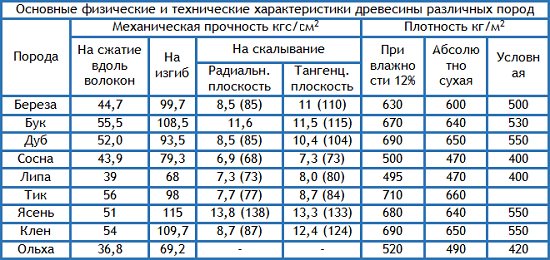

Главная классификация сырья – по плотности сортов дерева:

• мягкие породы (осина, липа);
• универсальные (берёза, клён);
• твёрдые сорта (бук, дуб, красное дерево);
• волокнистые породы (сосна, ель и другие хвойные).

Ещё один показатель, на который всегда обращают внимание операторы станка с ЧПУ – влажность сырья. Одни сорта сочные от природы, и их сложно высушить. Другие могут быть слишком влажными из-за неправильного хранения. Даже заготовки из одной и той же породы дерева могут быть разной влажности, что повлияет на конечный результат.

Разные породы дерева различаются по:

• цвету;
• рисунку и фактуре;
• плотности и способности раскалываться (свилеватости).

На результат работы станка с ЧПУ влияют даже такие моменты, как возраст дерева (особенно важен этот параметр для лиственных пород) и место его произрастания.

Направляющая шина

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру. Шину фиксируют относительно заготовки

Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку»

Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку».

Как сделать соединение шип паз

Как сделать соединение шип паз?

Шип и паз – что это такое?

Прежде всего, следует определить, чем является шип и паз. Это ни что иное, как способ соединения деталей.

Он используется чаще всего в столярном деле, а так же в иных видах производства. Существует очень много видов пазов и шипов, однако об этом поговорим в другой раз.

Правильно выполненные шипы и пазы достаточно крепко соединены друг с другом. Это соединение считается одним из самых прочных.

Метод соединения шип паз

Для начала следует определить, для какой цели нужен этот метод соединения. Если это стол, то перемычки в нем обычно соединены с вертикальными ножками.

Следовательно, волокна дерева идут вертикально и горизонтально. Если же это пристенный столик или тумбочка с ящиками, то перемычки здесь будут расположены немного по-другому. Они будут горизонтально относительно ножек.

В любом случае такое соединение будет самым надежным. При выполнении большого количества соединений шип-паз применяют специальные станки. Если нужно одно или несколько мест шип-паз, и под рукой нет столярного оборудования, то целесообразно это будет сделать вручную. Для этого понадобится набор столярного инструмента, включающий:

• ножовку;
• струбцину — 2шт;
• мерительный инструмент;
• карандаш для разметки.

• Сначала сделаем шип для будущего соединения.
• Для этого необходимо взять планку и разметить на ей размеры будущего шипа.

•

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Как сделать шаблоны для резьбы по дереву фрезером

Довольно много людей, занимающихся в настоящее время работой с деревом, мечтает приобрести заводское совершенное приспособление к фрезеру для нарезки шипов или так называемый шаблон. Оно как нельзя кстати подходит для нарезки соединений типа «ласточкин хвост» или шипов прямой формы. Лекала для фрезерования выручат в том случае, если вам необходимо выполнить большое количество деталей за небольшой срок. Очень часто производитель комплектует свою продукцию необходимыми приспособлениями для облегчения работы.

Однако это условие не всегда выполняется, если вы покупаете продукцию производителя в низшей ценовой категории. Поэтому деревообработчик зачастую сам мастерит нужный элемент в гаражных условиях. Тем более выполнить это в современных условиях несложно. Часто для изготовления шаблона не требуется никакого чертежа, все необходимые манипуляции можно выполнить с помощью фигурной линейки и карандаша. Потратив немного времени на изготовление шаблона, вы значительно сэкономите его в будущем при рутинной вырезке форм.

Как сделать шаблон для фрезера

В качестве лекала для фрезера подойдет твердый оргалит толщиной 6 мм либо листы МДФ толщиной 12 мм. Преимущество этих материалов заключается в их легкой обработке, по сравнению с древесными листами. Единственный их недостаток состоит в том, что углы материала и сложные контуры легко сминаются и теряют форму при падении или ударе. Для изготовления высококачественного долговечного шаблона необходима березовая фанера. Недостаток этого материала заключается в более высокой цене.

Лекало делается в масштабе 1:1 к детали. Сначала просверливаются отверстия для выпиловки шаблона, затем с помощью лобзика по контуру вырезается шаблон. Отступ от линии обреза около 1 мм. Края образца шлифуются абразивом. Таким способом вырезается нужное количество шаблонов. Фиксация шаблона на рабочем материале осуществляется с помощью двухстороннего скотча. Упрощение работы возможно с помощью вставки в цангу станка фрезы с подшипником, который будет скатываться по краю трафарета.

Гибкий шаблон для фрезерования

Гибкий шаблон представляет собой полосу из гибкого материала (как правило, это резина или пластик), которая крепится на рабочую поверхность с помощью саморезов. Для изготовления гибкого лекала для фрезерования вам понадобится стальная полоса 25х3 мм. Сзади к полосе необходимо прикрутить уголки для крепления к заготовке.

Можно использовать мотоциклетную цепь, предварительно разделив ее на сегменты и закрепив сверху через проставки с помощью струбцин. Подошва должна быть круглой, выступание за основной диаметр должно быть не более двух-трех сантиметров. На рынке материалов для фрезеровки довольно популярной продукцией являются лекала от фирмы СМТ.

Применяются такие шаблоны для фрезеровки на ручном фрезере концевыми фрезами или же для работы на стационарном ручном станке с ручной подачей. Чем меньше сечение вашего шаблона, тем меньший будет радиус его изгиба.

Дополнительные приспособления для фрезера

Внедрение дополнительных механизмов повышает производительность труда, поскольку возможности фрезерных станков расширяются: детали можно поворачивать на различные углы, вращать с определенной скоростью и т.д.

Самый распространенный вид таких деталей – делительная головка, которая применяется для периодического поворота заготовки. Она крепится к шпинделю с помощью специального трехкулачкового патрона. Благодаря делительной головке, можно разделить заготовку на несколько равных частей, вырезать одинаковые по размеру канавки, выемки, контуры.

Другой вариант – это коренное изменение оборудования. Например, для фрезерного станка устанавливают автоматическую подачу. Сбалансированная скорость продвижения позволит эффективнее использовать возможности устройства, освобождая лишнее время.

Наиболее радикальный шаг в усовершенствовании конструкции – установка числового программного управления. Это позволяет добиться полной автоматизации, идеально подходя как для новичков, так и для опытных мастеров. Оснастка и комплектующие для фрезеров с ЧПУ отличаются от обычных и ручных станков, поэтому лучшим вариантом будет сразу купить соответствующую модель. Цена зависит от проводимых работ: для обработки небольшой партии деталей можно приобрести LTT-К0609, а для серийного производства – мощный, разноплановый LTT-1325В.

Всевозможные варианты приспособлений позволяют обрабатывать на фрезерных станках различные заготовки и получать множество вещей: от столярных изделий широкого профиля, до сувениров. Правильно подобрав основные составляющие, вы будете готовы к выполнению любых задач.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

• Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
• На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
• После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
• По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
• С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
• Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Другие приспособления

Циркулярные

Среди других приспособлений для фрезера по дереву особое место занимают циркулярные. Все круглые и овальные разрезы выполняются с их помощью. Циркуль представляет собой штангу со штифтом. Простое смещение штанги изменяет размер круга. Для отверстий малого радиуса, например, для врезки петель, циркульная конструкция крепится непосредственно на основание фрезерного станка.

Фрезер для вырезания кругов можно усовершенствовать под выпиливание овалов. Его можно сделать своими руками. Потребуется база, в которой для закрепления заготовок используются винты или присоски; башмаки, штанги для монтажа и кронштейн для фиксации конструктива с инструментом. Круглые проемы вырезаются, когда задействован один башмак, введение в приспособление второго дает возможность прорезать овальные отверстия.

Для изготовления пазов на узких поверхностях

Для изготовления такого варианта, конечно, можно некоторое время развлекаться с дрелью и долотом, и можно даже вырезать достаточно точное отверстие. Но сколько же времени будет потрачено впустую. Фрезер справится с этой задачей быстрее и четче. Но для это нужны определенные аксессуары.

Состоять они могут из круглой или прямоугольной пластинки, закрепленной на основании инструмента. Два штыря на пластине обеспечат ровный ход инструмента

Оси штырей располагаются на линии фрезы, при таком условии паз будет сделан в центре детали, вне зависимости от толщины. При выполнении распила важно контролировать плотное прижатие штырей к заготовке с обеих сторон. Аналогичного результата можно добиться, используя два параллельных упора

Реальной является даже задача с одним параллельным упором, но заготовка должна быть закреплена между двух поверхностей. Если мастер постоянно имеет дело с распилами на узких поверхностях, можно сделать стол из двух частей, которые дадут возможность зажать материал между ними. Универсальное применение копировального кольца дает возможность защитить шаблон от режущей кромки. Ручная фреза с копировальным кольцом поможет заменить, например, столярные инструменты, применяемые при установке дверных петель, и сократить время, которое неминуемо будет затрачено, если у работника нет необходимых навыков работы с ними.

Для работ по установке дверных петель, например, изготавливается шаблон из куска дощечки. Это дополнительные временные затраты, которые затем с лихвой окупаются – пазы будут готовы за несколько секунд. Нередко можно встретить совет купить готовые шаблоны для фрезера. И это разумно, поскольку они есть в продаже и предназначены для однотипной, распространенной деятельности – например, установки дверных петель или при изготовлении мебели, где требуется несколько однотипных деталей.

Крепежные, прижимные устройства могут использоваться как универсальные, так и рассчитанные на применение определенного вида техники. Их типы вариабельны – в виде колодки, башмака с пружиной или стальных пластин.

Зажимные отличаются тем, что остаются неподвижными в процессе обработки заготовки, однако они тоже разнообразны и достаточно сложны в изготовлении. Поэтому несмотря на обилие чертежей для умельцев, их предпочитают покупать в уже готовом виде, фабричного изготовления. Там хорошая балансировка самоторможения, привод бывает ручной, гидравлический или пневматически, качественный металл. Проще приобрести уже готовое устройство и модернизировать его под собственные нужды.

Для обработки тел вращения

Тоже есть специальные, готовые приспособления. Однако изготовители профессиональных инструментов не всегда в состоянии предугадать, какие у народных умельцев могут возникнуть надобности.

Для фрезерования шипов

Для резки шипов используются специальные приспособления. В советах специалистов всегда есть отсылка на промышленные устройства. В них может быть сразу несколько функций – например, выполнение профиля для глухого и сквозного ласточкина хвоста и сквозного соединения с прямым шипом. Здесь огромное значение имеет точная траектория фрезы, качественный шаблон и копировальное кольцо.

Приспособления для фрезера по дереву, сделанные своими руками: упоры, шаблоны, направляющие шины

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.



Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.



Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей. Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Скучное изготовление шаблона для фрезера: mux22 — ЖЖ

Собственно акрил (толщину не помню, по-моему что-то около 4-5 мм):

Прикладываю пятку грифа, обвожу ее маркером без особой точности, потому что на данном этапе в ней нет нужды, и более того – появляется опасность обрезать что-то лишнее грубым инструментом. Так что делаю небольшой запас по всем измерениям.

Кстати, паз в шаблоне будет существенно длинее, чем пятка грифа

– минимум на пару сантиметров. Это нужно для того, чтобы спокойно работать фрезером и иметь для него опору даже при обработке края корпуса.

Закрепляю шаблон на верстаке, начинаю пилить акрил своей японской ножовкой по дереву. Полотно от этого не портится, но я все равно добавляю немного масла, прежде всего – для уменьшения нагрева.

Да, прежде чем пилить, следует обвести маркерные линии острым шилом, прочертив по ним глубокую бороздку

. Это сильно облегчит работу, потому что маркер можно случайно стереть, а главное, он сильно отсвечивает и с некоторых ракурсов плохо заметен. Царапины же всегда отлично видны.

Когда вылет пилы кончается (или она допиливает до угла, тут все зависит от конструкции пилы), нужно перейти на лобзик с большим вылетом.

Линию реза лобзика ОБЯЗАТЕЛЬНО нужно смачивать маслом

, потому что он очень сильно нагревает акрил: пока пилка двигается, все хорошо и без смазки, но если лобзик остановится хоть на мгновение, то подплавленный пластик тут же застынет вокруг пилки и закусит ее. Когда я первый раз пилил подобный шаблон, я сломал пять пилок подряд, прежде чем сообразил, что надо добавить масла.

Когда резка закончена, в дело вступает волшебный осциллирующий шпиндельно-шлифовальный станочек, напоминающий некое жутко приспособление для пытки ведьм.

Поскольку в углы шаблона не влезает даже самый мелкий шлифовальный барабан, я убираю станок и выравниваю их обычным круглым напильником:

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Для резьбы по дереву своими руками понадобится достаточно много инструментов, и каждый мастер имеет свои особенные и более удобные, практичные для работы. Если же вы хотите что-то уточнить, обращайтесь ко мне!

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

ruchnoi-frezer-po-derevu-1

ruchnoi-frezer-po-derevu-2

ruchnoi-frezer-po-derevu-3

Такие аппараты предназначены для выполнения универсального набора работ:

• профилирование кромки;
• выборка четверти;
• изготовление шипов и пазов, шлицов, фальцев;
• получение отверстий различной конфигурации;
• подготовка посадочных мест для мебельной и иной фурнитуры;
• художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

ruchnoi-frezer-po-derevu-32

ruchnoi-frezer-po-derevu-31

ruchnoi-frezer-po-derevu-33

Несколько практических советов при выборе фрезера:

не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт; обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента; лучший зажим для фрез – конусная цанга; лучший выключатель – с фиксирующей кнопкой; длина шнура питания не должна быть маленькой; отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

​Топ рейтинг шаблонов для врезки петель и замков в межкомнатные двери

Монтажникам дверных петель необходимо иметь комплект хорошего строительного оборудования. Наряду с привычным набором они орудуют шаблоном для врезки петель и замков. Фрезерное приспособление нужно при установке дверной фурнитуры.

Зачем нужен шаблон для фрезера?

Чтобы купить шаблон для врезки петель и замков, надо изучить их типы и особенности работы. По сути, есть всего два их вида.

1. Большинство моделей шаблонов для фрезера сделаны в виде базы и множества вставок под каждый вид и размер фурнитуры. В применении они очень неудобны, поскольку придется всегда докупать новые вставки и носить с собой большую сумку с этими вставками.
2. Но существуют и более современный и универсальный инструмент для врезки фурнитуры в межкомнатные двери. На таких приспособлениях для установки фурнитуры, все размеры быстро настраиваются на самом станке для врезки петель и замков.

Далее подробно описаны плюсы и минусы каждого инструмента для монтажа петель и замков, опираясь на профессиональное мнение установщиков межкомнатных дверей, сделаем правильные выводы и раскроем всю правду о шаблонах для врезки замков и петель.

Какой шаблон для врезки петель и замков выбирают профессиональные мастера?

Квалифицированные монтажники дотошно выбирают нужные инструменты среди предлагаемого разнообразия. Они знают о том, что малейшая ошибка испортить дорогие двери и за них придется платить.

Каретка для фрезера УФК-Профи.

Лидер на рынке среди шаблонов для врезки петель и замков. Превосходит аналогичную строительную технику по стоимости, сроку эксплуатации, удобству и функциональности. Произведена отечественной компанией Мастер Профи, занимающейся производством профессионального и любительского инструмента для врезки фурнитуры в межкомнатные двери. Они знают, что нужно для точности при монтаже фурнитуры.

Используемый материал при производстве уфк-порфи: обработанный дюралюминий, конструкционный текстолит, полиацеталь, капралон, для передвижения матрицы используются каленые валы из нержавеющей стали 16 мм., тиски сделаны из стальных валов 8 мм. с применением трапецеидальной резьбы.

Подшипники линейного перемещения увеличенные, закрытого типа, немецкого производства. Пластики и иные хрупкие материалы в инструменте для установки петель и замков уфк-профи не используются.

Этот инструмент способен установить любую фурнитуру, даже только появившуюся на рынке. Работа с ним настолько точная, что создаётся впечатление, будто фурнитуру монтировали на заводе.

• От типовых замков до скрытых петель любой сложности, УФК-Профи отлично справляется с поставленной задачей.
• Универсальное и регулируемое приспособление для фрезера, врезает любые петли (скрытые тоже) одновременно в дверное полотно и коробку.
• Пригоден для монтирования всех видов запираемых механизмов без применения других инструментов.

Преимущества шаблона для врезки фурнитуры уфк профи:

1. Единственный существующий инструмент, у которого полное отсутствие погрешности при монтаже фурнитуры. Идеально точная заводская врезка;
2. Работает без вспомогательных наборов, инструментов и вставок. Одно компактное устройство установит абсолютно любую фурнитуру в межкомнатные двери;
3. Лёгкость использования. Специальные навыки и образование для работы не потребуются, простая настройка под петлю или замок который нужно установить, занимает не более 1 мин;
4. Работает со всеми типами фрезеров;
5. Монтаж всех типов петель производится одновременно в дверное полотно и коробку;
6. Врежет ригель всех размеров и скрытые петли;
7. Монтаж замков можно производить на уже установленных в проем дверях;
8. Шаблон для фрезера надежно крепится с помощью встроенных тисков;
9. Для мгновенного позиционирования каретки относительно края полотна или коробки, предусмотрена специальная разметка;
10. Компактный и удобный инструмент (вес 3.2 кг.).

Встроенные тиски шаблона, разработаны с двумя независимыми элементами, опорные и прижимные тиски регулируются не зависимо друг от друг. Это дает возможность:

• Еще более быстрой и точной настройки размеров. Поработав с кареткой пару раз, Вы будете точно знать как выставить тиски (исходя из ширины коробки или полотна) чтобы мгновенно без настройки врезать любую фурнитуру;
• Быстро смещать центр врезки;
• Увеличивать ширину захвата. Применяется для новых широких коробок (150-200 мм.) и одновременной врезке петель.

Универсальную каретку для врезки петель УФК-Профи стоит купить потому, что её рекомендуют все опытные специалисты. Они всегда применяют в своей работе лучшие инструменты.

Многочисленные положительные отзывы говорят о том, что инструмент для установки замков и петель УФК-Профи зарекомендовал себя как лучший универсальный шаблон, который не имеет аналогов по качеству врезки, удобству работы и надежности. Заказчики отмечают, что дверная фурнитура монтируется в считанные минуты.

По сравнению с аналогичными инструментами, каретка УФК-Профи стоит гораздо дешевле, при этом она легче, функциональней и удобнее в использовании.

Сайт официального производителя где можно купить шаблон для врезки петель и замков: https://master-profy.ru/ Адрес: М.О. Балашиха мкр. Кучино ул. Южная дом 9. Часы работы: Будние дни с 10:00 до 20:00, выходные с 12:00 до 18:00.

Видео-обзор и инструкции для работы с инструментом. Информация взята с официального источника производителя:

Шаблон для врезки петель Virutex

Один из аналогов с заводской врезкой. К сожалению, имеет ряд отрицательных сторон:

• В работе используется только фирменный фрезер. Если сломается какая-либо деталь, покупка другой модели обойдется дешевле;
• Долго и тяжело настраивается нужный размер;
• Для каждого вида услуг-врезки петель, замков и скрытых петель-требуется отдельный инструмент. Ориентировочная стоимость трёх приспособлений превышает 160 000 рублей;
• При врезке петель, нет возможности их врезать одновременно в коробку и полотно;
• Ригель вообще не врезается;
• Специалист будет вынужден транспортировать два инструмента общим весом 15 кг, что очень тяжело.

В целом есть и положительные отзывы. Получается качественная и ровная врезка.

Шаблон для врезки замков Gidmaster

По сравнению с предыдущей моделью, этот кондуктор для врезки замков довольно дешёвый вариант (в пределах 12 000 рублей). Но он далеко не универсален и пригодится только в работе с замками. Да и выполнить врезку возможно только с дрелью.

До того, как купить данную модель, важно учесть, что:

• Будут неточности в настройке размеров;
• Дрель работает хуже фрезера, у нее слишком малые обороты. Образуется рваные края в виде неровностей и сколов на эмалированных дверях;
• Подходят лишь фрезы с резьбой на цанге. Таких фрез в свободной продаже нет, придется каждый раз заказывать у токаря нарезку резьбы.
• Для установки петель, ригеля и ответных планок данный кондуктор для врезки замков не предназначен.

Шаблоны для фрезера со вставками и копировальными втулками

Шаблоны для врезки петель и замков со сменными вставками подходят больше для любительского использования. Но работа займет много времени, потому что конфигураций и размеров множество.

В этом случае придется потратить гораздо больше денег, чем планировалось. Приобретение минимального комплекта, который подойдет только на 5 видов петель, замков, скрытых петель, защелок и ответных планок, обойдется в 15 000 рублей. Для стандартного набора при котором вы сможете врезать 30% существующей фурнитуры придется отдать не меньше 25000 руб.

На сегодняшний день полный пакет вставок насчитывает свыше 200-х шт. Стоимость каждой вставки 300-500 руб. не считая цену самой базы для вставок и копировальных втулок, все это удовольствие оценивается свыше 65000 тыс. руб.

Высокая стоимость комплекта с которым можно работать, не основная проблема шаблонов для фрезера на базе вставок.

• Разместить все компактно не получится, а хаос в наборе скажется на качестве и оперативности выполнения услуги.
• С течением времени появляется все больше фурнитуры, вставки под которую нереально изготовить и охватить все.

Вставочные шаблоны имеют свои минусы:

1. Есть погрешность при монтаже фурнитуры. Вставки рассчитаны на определенный размер, а любая фурнитура имеет допуски +-0,5-1,5 мм.;
2. Одновременно врезать петли в полотно и дверь нельзя;
3. В новые широкие коробки врезать петли так же не получится;
4. Ненадёжная и опасная фиксация струбцинами;
5. Без крепления фрезера можно травмироваться;
6. Нет возможности врезать ригель;
7. Настройка отступов и позиционирования шаблона занимает порядка 15 мин на каждый вид фурнитуры. (информация взята из видео отзывов).

Количество нужных вставок обновляется каждый месяц. Старые вставки для фурнитуры, которая уже не пользуется спросом, нужно будет постоянно обновлять и докупать новые. В некоторых видео отзывах установщики дверей говорили, что у них набралось по 300 шт. вставок общем весом 40 кг. И с каждым годом их становится все больше и больше.

Какой инструмент лучше приобрести?

Исходя из выше перечисленного, универсальный шаблон для врезки петель и замков УФК-Профи не имеет аналогов. Он занимает вершину рейтинга по всем обзорам, где сравниваются подобные модели. Подтверждение тому отзывы профессионалов, которые годами используют только данную модель.

При покупке инструмента стоит обязательно остановиться на усовершенствованном варианте с тисками. Она более компакта и функциональная, чем предыдущие модели.

Особенности изготовления параллельного упора

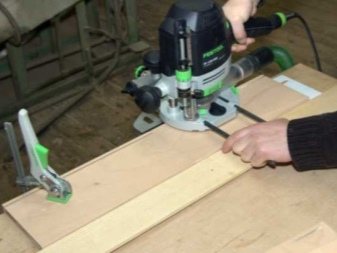

Параллельный упор – это самое распространенное приспособление для ручного фрезера. Оно позволяет фрезе передвигаться по прямой линии относительно базовой поверхности, например, края стола или направляющей рейки. С помощью параллельного упора можно фрезеровать пазы, расположенные на обрабатываемой заготовке, или кромки.

Это приспособление практически всегда поставляется вместе с ручным фрезером. Но при его отсутствии можно справиться своими силами. Параллельный упор имеет простую конструкцию, поэтому его не составит труда изготовить самостоятельно.

В него включены следующие элементы:

Схема параллельного упора на ручном фрезере

• штанги, вставляемые в корпус фрезера;
• стопорный винт, фиксирующий штанги;
• настроечный винт, позволяющий регулировать расстояние фрезы от обрабатываемой поверхности;
• опорные накладки, благодаря которым приспособление упирается в обрабатываемую поверхность.

Для начала необходимо выбрать плоское основание, проходящее параллельно линии движения фрезы. В качестве упора может быть использован любой продолговатый предмет, который соединяют с фрезером одной, а лучше двумя, фиксируемыми штангами.

Чтобы подготовить упор к работе, нужно вставить штанги в отверстия, расположенные в основании фрезера, и зафиксировать их стопорным винтом. Далее приступают к регулировке расстояния между фрезой и поверхностью упора, задействовав регулировочный винт.

С помощью параллельного упора можно создавать не только прямолинейные, но и фигурные резы. Для этого приспособление дополняют еще одной деталью – деревянным бруском. Одна сторона детали должна быть прямой, а вторая округлой или угловой. Брусок располагают на рабочей поверхности так, чтобы его прямая сторона упиралась в упор, а криволинейная – в базовую поверхность.

https://youtube.com/watch?v=1oY6z3ZGjWA

Секреты фрезерования шипов

«Шип-паз» – это наиболее надежный способ крепления деревянных деталей. Его применяют при строительстве домов из бруса, половых покрытий и в других бытовых нуждах.

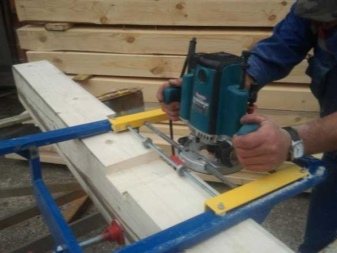

Изделие для изготовления шипов

Чтобы выполнить такое замковое соединение, необходимо соблюдать высокую точность при вырезании шипов. И самым лучшим помощником в этом непростом деле является шипорезное приспособление для ручного фрезера.

Общий вид инструмента для изготовления «ласточкиного хвоста»

Благодаря его универсальности удается выполнить фрезерование различных замковых соединений, в том числе прямых и более сложных, к числу которых относится «ласточкин хвост».

Основным элементом шипорезного приспособления является копировальное кольцо. Оно обеспечивает точность движения фрезы, перемещается по пазу в специальном шаблоне для фрезера. Изготовить копировальный станок можно своими руками. Для этого нужно подобрать шаблоны пазов, которые будут вырезаться с помощью фрезеровочного станка.

Это интересно: Патрон для дрели: как снять, заменить, разобрать – видео, фото

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Сделать или купить, что лучше

Купить специальные приспособления или сделать самостоятельно каждый мастер решает сам. В некоторых случаях можно смастерить оснастку, не тратя средств на ее покупку. Особенно это актуально при разовом выполнении работы.

Также необходимость самодельной насадки может возникнуть, когда ее попросту невозможно приобрести в магазине. Ведь производители не могут учитывать все возможности работы фрезером. В этом случае единственный вариант — сделать нужное приспособление самостоятельно.

А иногда проще купить подходящее приспособление для ручного фрезера по дереву, чем делать своими руками. Ведь потраченное время на его изготовление, может быть использовано более рационально.

Дополнительные приспособления для такого инструмента, как фрезер просто необходимы, они помогают значительно расширить функциональность инструмента. Сделать их можно самостоятельно, если в этом есть необходимость. Главное учитывать особенность конструкции и четко соблюдать крепление деталей.
