О подключении вольтметра: схема подключения вольтметров к цепи

Вольтметр — это измерительный прибор, используемый для определения уровня напряжения в электрической цепи при параллельном подключении к измеряемой части цепи.

При анализе работы электрических и электронных схем или при попытке понять, почему схема работает не так, как ожидалось, в конечном итоге вам придется использовать вольтметр для измерения различных уровней напряжения. Вольтметры, используемые для измерения напряжения, бывают разных форм и размеров, аналоговые или цифровые, или как часть цифрового мультиметра, который чаще всего используется сегодня.

Вольтметры также могут использоваться для измерения постоянного напряжения, а также синусоидального переменного напряжения, но введение вольтметра в качестве измерительного прибора в цепь может нарушить ее устойчивое состояние.

Как следует из названия, вольтметр — это прибор, используемый для измерения напряжения (В), то есть разности потенциалов между любыми двумя точками в цепи. Чтобы измерить напряжение (разность потенциалов), вольтметр должен быть подключен параллельно компоненту, напряжение которого вы хотите измерить.

Вольтметры можно использовать для измерения падения напряжения на одном компоненте или источнике питания, а также для измерения суммы падений напряжения на двух или более точках или компонентах в цепи.

Например, если подключить вольтметр к клеммам полностью заряженного автомобильного аккумулятора, он покажет 12,6 вольт. То есть между положительным и отрицательным полюсами батареи существует разность потенциалов в 12,6 вольт. Таким образом, напряжение, V всегда измеряется поперек или параллельно компоненту цепи.

Самым основным типом аналогового вольтметра постоянного тока является вольтметр с постоянным магнитом и подвижной катушкой (PMMC), также известный как механизм Дарсонваля.

Этот тип аналогового измерительного механизма представляет собой прибор для измерения тока (гальванометр), который может быть настроен на работу в качестве вольтметра или амперметра, основное различие заключается в способе их подключения в цепь.

В механизме с подвижной катушкой используется неподвижный постоянный магнит и катушка из очень тонкой проволоки, которая может двигаться (отсюда и название «подвижная катушка») в магнитном поле магнита.

При подключении к цепи через катушку протекает электрический ток, который, в свою очередь, создает собственное магнитное поле (электромагнетизм), реагирующее на магнитное поле, создаваемое окружающим постоянным магнитом, заставляя катушку двигаться.

Поскольку гальванометр реагирует на внутренний ток, если мы знаем внутреннее сопротивление катушки (намотанной из медной проволоки), мы можем просто использовать закон Ома для определения соответствующей измеряемой разности потенциалов.

История изобретения

Итальянский учёный Алессандро Вольт, проведя ряд экспериментов с электричеством, приходит к выводу, что получить электрический ток можно используя соединение металлов с жидкостью. Поместив медные пластины, покрытые цинком, в кислоту, он в 1800 году создаёт первый электрохимический источник энергии, названный позже «вольтов столб».
Он также устанавливает, что при соединении двух разных металлов возникает сила, которая затрачивается на работу по перемещению электрического заряда из одной точки в другую. При этом перемещённый заряд изменяет свой потенциал (величину энергии), которым он обладает. Разность между начальным потенциалом и конечным получает название «напряжение».

Для измерения количества электричества Вольт использует металлический стержень, вставленный в каучуковую пробку и помещённый в бутылку. На нижний конец, находящийся в бутылке, он надевает соломинки, а на другой — шар. Учёный наблюдает, что при контакте шара с наэлектризованным веществом соломинки отталкиваются. Это позволяет ему судить о степени заряженности материала.

Существование напряжения Вольт доказал проведя следующий опыт. На электроскоп (прибор регистрирующий заряд) был надет медный и цинковый диск. Между ними проложен тонкий слой диэлектрика. На короткое время физик замыкал металлы между собой проволокой. Лепестки на электроскопе немного раздвигались. Далее диски раздвигались на большее расстояние, при этом лепестки регистратора расходились ещё больше.

Фактически это был первый эксперимент, позволяющий измерить, хотя и в грубой форме, напряжение. В 1830 году английский учёный Майкл Фарадей открывает явление электромагнитной индукции, на котором впоследствии создаётся ряд электроизмерительных приборов.

В 1881 году французский физик Арсен Д’Арсонваль создаёт устройство, состоящее из катушки и стрелки, помещённых в постоянное магнитное поле. На катушку подавался электрический ток, в результате чего стрелка отклонялась от начального положения. В этом же году был проведён Международный электротехнический конгресс, на котором были приняты обозначения электрических величин. Прибор, предназначенный для измерения разности потенциалов, был назван вольтметром, а напряжение стало измеряться в вольтах.

Упражнения

Упражнение №1

Рассмотрите шкалу вольтметра (рисунок 1, а). Определите цену деления. Перечертите в тетрадь его шкалу и нарисуйте положение стрелки при напряжении $4.5 \space В$; $7.5 \space В$; $10.5 \space В$.
Определим цену деления такого вольтметра. Возьмем значения 0 и 3. От 0 до 3 у нас всего два деления. Получается, что $\frac{3 \space В — 0 \space В}{2} = 1.5 \space В$. Цена деления этого вольтметра равна $1.5 \space В$.

На рисунке 8 изображены показания этого вольтметра при: $U_1 = 4.5 \space В$ (рисунок 8, а); $U_2 = 7.5 \space В$ (рисунок 8, б); $U_3 = 10.5 \space В$ (рисунок 8, в).

Рисунок 8. Различные показания вольтметра

Упражнение №2

Определите цену деления шкалы вольтметра, изображённого на рисунке 5. Какое напряжение он показывает?
Шкала вольтметра на рисунке 5 идентична шкале вольтметра на рисунке 1, а. Ее цену деления мы уже определили в предыдущем упражнении. Цена деления этого вольтметра равна $1.5 \space В$.

На рисунке 5 вольтметр показывает значение напряжения, равное $1.5 \space В$.

Вольтметр. Прибор для измерения напряжения в электрической цепи

Все мы знаем, что напряжение в бытовой розетке 220 В (стоит помнить, что не во всех странах). Но ведь оно иногда может быть больше или меньше и возникает логичный вопрос — а как померять напряжение? Для этого нам и нужен вольтметр. И так, вольтметр — это прибор, который измеряет разность потенциалов (в Вольтах) или напряжение. Принцип работы классического вольтметра довольно прост — ток, который индуцируется в катушке при подключении к источнику напряжения, создает вращающий момент, который перемешает стрелку электроизмерительного прибора. Отклонение стрелки всегда прямо пропорционально разности потенциалов между измеряемыми точками. Стоит помнить, что вольтметр ВСЕГДА подключается параллельно к цепи, в которой ведется измерение напряжения.

Основные характеристики приборов

Для того чтобы оценить возможности прибора, его преимущества по сравнению с другими, сделать окончательный вывод о возможности его приобретения необходимо внимательно ознакомиться с его техническими параметрами, к которым относятся:

• внутреннее сопротивление вольтметра;
• диапазон измеряемых вольтметром напряжений;
• диапазон частот переменного напряжения;
• погрешность измерения прибора.

Диапазон необходимо учитывать исходя из того, с какими величинами напряжений придётся иметь дело. Большинство вольтметров позволяют проводить измерение напряжений от нескольких десятков милливольт до сотен вольт. Этот диапазон вполне приемлем для многих пользователей. Исключение составляют милливольтметры с расширенным диапазоном и киловольтметры.

Погрешность показывает возможное отклонение измеряемой величины от эталонной. Определяется на этапе заводских испытаний прибора. Выражается в процентах или долях процента.

Все эти параметры представлены в описании на конкретный прибор.

Типы и виды вольтметров

Все вольтметры можно разделить по: принципу действия, назначению, способу применения и конструкции.

По принципу действия устройства делятся на группы:

• Вольтметры электромеханические.
• Электронные вольтметры.

Рассмотрим конкретно каждую группу.

Эти измерительные приборы являются устройствами прямого преобразования. Измеряемая величина в них преобразуется напрямую в показания на шкале устройства отсчёта. Она предназначена для визуальной оценки измеряемого напряжения.

Шкала выглядит как последовательность отметок с числами и составляет неподвижную часть прибора. Расстояние между двумя соседними отметками — цена деления шкалы. Шкалы могут быть линейными и нелинейными, односторонними (о расположена у начала) и двусторонними (о расположена в середине). На шкале обычно наносится число, обозначающее класс точности прибора.

Подвижная часть устройства состоит из рамки, находящейся между полюсов постоянного магнита. По обмотке рамки протекает ток. С подвижной рамкой связана стрелка, по величине угла отклонения которой можно по шкале оценить значение измеряемого параметра. Этот угол напрямую зависит от тока, протекающего через обмотку рамки, а значит и от величины напряжения, которое измеряется.

Такие приборы используют для измерения магнитоэлектрический метод. Он наиболее часто используется в электромеханических приборах для измерения различных физических величин.

Следует отметить, что такие приборы отдельно используются довольно редко. Как правило, они являются составной частью более сложных по схемному исполнению устройств.

Кроме, магнитоэлектрического способа измерения в электромеханических приборах используют и другие: электромагнитный, электродинамический, ферродинамический, термоэлектрический, способ выпрямления.

Применение этих приборов исходя из требований, предъявляемых к измерителям напряжения, более предпочтительно, чем электромеханических. А требования эти таковы — уменьшение методической погрешности измерения.

Для измерения напряжений в различных точках схемы вольтметр подключают параллельно измеряемой цепи. Поэтому его использование не должно искажать реальную картину. Он не должен шунтировать участок схемы, следовательно, его входное сопротивление должно быть большим (в идеале стремиться к бесконечности).

Вольтметры электронные можно разделить на две группы. Одну составляют аналоговые приборы, другую цифровые. Различия между ними заключается в форме предоставления информации о результатах измерения.

Входное напряжение, величину которого необходимо измерить, поступает на масштабирующее устройство. Оно выполнено в виде многопредельного резисторного делителя высокого класса точности. Количество резисторов соответствует количеству диапазонов измерения напряжения.

Советуем к прочтению: Как сделать регулируемый блок питания из зарядного устройства

После резисторного делителя сигнал поступает на усилитель постоянного тока (УПТ). Его назначение — усилить входное напряжение, прошедшее через делитель, до величины, требуемой для нормальной работы устройства индикации. УПТ также необходим для повышения входного сопротивления прибора и согласования его с низкоомной обмоткой рамки указателя магнитоэлектрической системы.

Устройство электромеханического прибора, по которому в аналоговых вольтметрах производится отсчёт измеряемой величины напряжения, был рассмотрен выше.

Высокое входное сопротивление этого прибора определяется в основном схемой УПТ. В ней широко используется применение транзисторов, включённых по схеме эмиттерного повторителя сигнала, или полевых транзисторов.

Точность аналоговых вольтметров определяется классом точности резисторов входного устройства и классом точности головки микроамперметра, по стрелке которого производится отсчёт измеренного напряжения.

Для измерения напряжений малой величины применение в схеме прибора усилителя постоянного тока не всегда приводит к достаточной точности измерений.

В милливольтметрах измерения производятся на переменном токе. Постоянное входное напряжение преобразуется в переменное с помощью собственного модулятора. Усилитель переменного тока обладает лучшими характеристиками в отношении линейности, дрейфа нуля, коэффициента усиления, мало зависящего от температуры. После усиления переменное напряжение детектируется. Стабильное выпрямленное постоянное напряжение поступает на стрелочный электромеханический прибор.

Если вольтметром необходимо измерить переменное напряжение, то его схема изменится. Существуют две разновидности схем.

В одной из них входное напряжение детектируется и затем усиливается усилителем постоянного тока.

В схемах с другим построением усиливается сначала входное переменное напряжение усилителем переменного тока. После этого сигнал выпрямляется детектором.

В зависимости от требований, предъявляемых к результатам измерений, выбирается либо одно построение схемы, либо другое.

Первый вариант используется там, где необходимо произвести измерение в широком диапазоне частот (от 10Гц до 1000МГц).

Применение второго варианта построения имеет место при измерении очень малых переменных напряжений (единицы микровольт).

Измерители этого вида в процессе обработки представляют входное напряжение в виде ступенек (дискретных значений). Его значение отображается на индикаторе прибора в цифровом виде.

Входное устройство (ВУ) производит определение масштаба входного сигнала, его фильтрацию от помех. При измерении переменного напряжения производится его выпрямление. Таким образом, схема ВУ содержит делитель напряжения, фильтр сетевых помех, усилитель сигнала.

Фильтр необходим для повышения точности измерений, потому что сигнал помехи может восприниматься в виде полезного сигнала и после её дискретизации на выходном индикаторе отобразятся цифры, не соответствующие измеряемой величине полезного входного сигнала.

В «продвинутых» моделях дополнительно имеются устройства, осуществляющие выбор полярности и пределов измерения автоматически.

Аналого-цифровой преобразователь (АЦП) осуществляет представление напряжения на входе прибора в виде интервала времени, длительность которого зависит от его величины. Этот интервал заполняется импульсами, которые вырабатывает собственный генератор вольтметра. Счётчик по командам устройства управления производит их подсчёт и на цифровом индикаторе прибора появляется цифровое значение величины, пропорциональное количеству импульсов.

Поскольку электронные компоненты ВУ имеют значительное входное сопротивление, цифровые вольтметры очень незначительно влияют на сопротивление участка цепи, на которой производится измерение. Точность их показаний намного выше, чем у всех предыдущих вольтметров.

Работать с прибором стало значительно проще. Нет необходимости производить дополнительный пересчёт полученного значения с учётом выбранной шкалы и установленного множителя (как у аналоговых вольтметров). Но требования, предъявляемые к качеству питающего напряжения очень высоки.

Простая схема вольтметра-амперметра с преобразователем

Цифровой вольтметр-амперметр с частотным преобразователем включает в обязательном порядке генератор, который следит за изменениями напряжения в электрической цепи. При этом измерение осуществляется поэтапно с интервалами. Генератор в электрической цепи используется линейного типа. Для сравнения полученных данных в устройстве имеется триггер. В свою очередь, для расчета частоты важно использовать счетчик, который принимает дискретный сигнал. Происходит это на выходе преобразователя вольтметра-амперметра. При этом учитывается величина предельного напряжения.

Непосредственно информация поступает на вход вольтметра-амперметра. На этом этапе осуществляется процесс сравнения, а когда возникает импульс, то система фиксирует нулевой уровень. Непосредственно сигнал в вольтметре-амперметре попадает на триггер, и в результате на выходе получается положительное напряжение. Возвращается импульс в исходное положение только после проведения устройством сравнения. При этом учитываются любые изменения предельной частоты, которые сформировались в данном промежутке времени. Также принимается во внимание коэффициент преобразования. Рассчитывается он исходя из показателя силы сигнала.

Дополнительно в формуле имеется счетный импульс, который появляется на выходе генератора. В результате напряжение может отображаться только при наличии определенных колебаний, которые возникают в электрической цепи. В конечном счете, сигнал должен дойти до выхода триггера и там считаться. При этом количество импульсов фиксируется в вольтметре-амперметре. Как результат, срабатывает индикатор, который оповещает о наличии напряжения.

Принцип работы

Первыми были созданы измерители электромеханического типа. В их работе используется магнитоэлектрический принцип. Постоянный магнит закреплен неподвижно, а между его полюсами установлен стальной сердечник. Монтаж этого элемента конструкции выполняется так, чтобы в кольцеобразном воздушном зазоре могло формироваться постоянное электромагнитное поле.

В зазор на полуосях установлена рамка, изготовленная из алюминия. Она способна свободно перемещаться. На рамке также есть катушка из тонкой проволоки. Указательная стрелка прибора крепится с помощью пружин к рамке. Как только через прибор начинает проходить электроток, в обмотке возникает электромагнитное поле. Рамка вступает с ним во взаимодействие и отклоняется вместе со стрелкой на расстояние, соответствующее величине напряжения.

Конструкция измерителя также содержит индукционный демпфер — пластинку из алюминия, закрепленную на раме со стрелкой. В соответствии с правилом Ленца, вихревые токи, возникающие в демпфере, вступают во взаимодействие с породившим их магнитным полем и замедляют колебания указателя прибора. Чтобы добиться необходимой точности измерения, прибор во время работы не должен подвергаться воздействию силы тяжести.

Для решения поставленной задачи подвижная часть измерителя оснащается системой грузиков, передвигающихся на стержнях. Кроме этого, для обеспечения точного измерения необходимо снизить силу трения стальных наконечников. Это достигается благодаря использованию специальных износостойких сталей. Изготовленные из них детали подвергаются полировке.

Перед началом измерения пользователю необходимо установить указательную стрелку в нулевое положение.

Для этого в конструкции прибора предусмотрен специальный корректировочный винт, соединенный с пружиной. Это классическая конструкция, но сегодня встречаются приборы, содержащие магниты разной формы. При этом в некоторых конструкциях магнит является подвижным.

Советуем к прочтению: Доработка китайского супер яркого фонарика UltraFire XML-T6

Цифровые мультиметры.

Включение в схему цифрового вольтметра микропроцессора и дополнительных преобразователей позволяет превратить его в универсальный измерительный прибор — мультиметр. Цифровые мультиметры измеряют постоянное и переменное напряжение, силу тока, сопротивления резисторов, частоту электрических колебаний и т.д.

При создании цифровых автоматических приборов для измерения сопротивления, индуктивности и емкости широко используются методы, связанные с преобразованием измеряемого параметра в напряжение или ток, частоту или интервал времени, а также методы на основе мостовых и компенсационных схем.

Рис.35. Упрощенная схема цифрового автоматического измерителя комплексного сопротивления с микропроцессором

Наибольшее распространение получили цифровые автоматические приборы с микропроцессором, выполненные по схемам с использованием уравновешенных мостов. Уравновешивание осуществляется автоматическим регулированием двух органов моста (для каждого из измеряемых параметров). Упрощенная структурная схема цифрового автоматического измерителя комплексного сопротивления с микропроцессором приведена на рис. 35

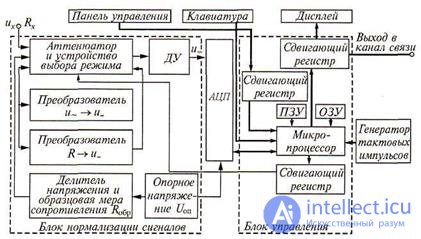

Рисунок 2.17 Цифровой вольтметр с микропроцессором

При совместном использовании с осциллографом мультиметры способны измерять интервалы времени (период, длительность импульсов и пр.), Наличие в электрической схеме вольтметра микропроцессора позволяет осуществлять автоматическую коррекцию погрешностей измерений, автокалибровку и диагностику отказов.

На рис. 2.17 в качестве примера показан цифровой вольтметр с микропроцессором. Основными устройствами вольтметра являются: микропроцессор, АЦП, блоки нормализации сигналов и управления.

Блок нормализации сигналов с помощью соответствующих преобразователей приводит входные измеряемые параметры (напряжения переменного и постоянного тока, сопротивления постоянному току и пр.) к унифицированному сигналу и который подается на вход АЦП. Последний действует обычно по методу двойного интегрирования. Блок управления обеспечивает выбор режима работы для заданного вида измерений, управление АЦП, дисплеем и создает нужную конфигурацию системы измерения.

Основой блока управления является микропроцессор, который связан с другими узлами через сдвигающие регистры. Управление микропроцессором осуществляется с помощью клавиатуры, расположенной на панели управления или через стандартный интерфейс (блок сопряжения; стык) подключаемого канала связи. Программа работы микропроцессора хранится в постоянном запоминающем устройстве ПЗУ и обеспечивается с помощью оперативного запоминающего устройства ОЗУ.

Для измерений используют встроенные высокостабильные и прецизионные резистивные делители опорного напряжения, дифференциальный усилитель ДУ и ряд внешних элементов (аттенюатор и устройство выбора режима, блок опорного напряжения uоп). Все импульсные и цифровые устройства синхронизируют сигналами генератора тактовых импульсов.

Контрольные вопросы:

1. Какой принцип реализован в кодоимпульсных цифровых вольтметрах?

2. На каком принципе строят вольтметры времяимпульсного типа?

3. Поясните работу цифрового вольтметра с микропроцессором.

4. Поясните работу цифрового вольтметра с двойным интегрированием.

Ответы для ленивых

1. В кодоимпульсных (с поразрядным уравновешиванием) цифровых вольтметрах реализуется принцип компенсационного метода измерения напряжения Измеряемое напряжение U’х полученное с входного устройства, сравнивается с компенсирующим напряжением UК, вырабатываемым прецизионным делителем и источником опорного напряжения. Компенсирующее напряжение имеет несколько уровней, квантованных в соответствии с двоично-десятичной системой счисления.

2 В основе принципа действия вольтметра времяимпульсного (временного) типа лежит преобразование с помощью АЦП измеряемого напряжения в пропорциональный интервал времени, который заполняют счетными импульсами, следующими с известной стабильной частотой следования. В результате такого преобразования дискретный сигнал измерительной информации на выходе преобразователя имеет вид пачки счетных импульсов, число которых пропорционально уровню измеряемого напряжения.

3 Наибольшее распространение получили цифровые автоматические приборы с микропроцессором, выполненные по схемам с использованием уравновешенных мостов. Уравновешивание осуществляется автоматическим регулированием двух органов моста (для каждого из измеряемых параметров).

4 Принцип работы вольтметра подобен принципу работы схемы с времяимпульсным преобразованием, с тем отличием, что здесь в течение цикла измерения Т формируют два временных интервала Т1 и T2. В первом интервале производят интегрирование измеряемого напряжения, а во втором — некоторого опорного напряжения. Длительность цикла измерения Т = Т1+ Т2 заведомо устанавливают кратной периоду воздействующей на входе помехи , что приводит к повышению помехоустойчивости вольтметров.

Подключение вольтметра

Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству.

Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим. Для уменьшения потребляемого тока и влияния на электрическую сеть в цепь последовательно с аппаратом включаются добавочные сопротивления.

Важно! При включении вольтметра последовательно с нагрузкой он покажет напряжение источника питания с погрешностью из-за сопротивления нагрузки. Последовательно подсоединяют амперметр.

Постоянное напряжение

Способы измерения постоянного напряжения зависят от его величины:

Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб. Для увеличения предела в n раз общее сопротивление также необходимо увеличить в n раз и, учитывая сопротивление прибора Rпр, Rдоб=Rпр*(n-1). Показания шкалы также умножаются на n.

Переменное напряжение

Методы и типы устройств для измерения в сетях переменного тока зависят от величины напряжения и частоты сети:

Важно! Вольтметр переменного тока показывает действующее значение напряжения. При синусоидальной форме его величина в √3 (1,7) меньше амплитудного.

Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Его величина рассчитывается аналогично измерениям в сети постоянного тока.

При использовании разделительного трансформатора показания прибора умножаются на коэффициент трансформации n=U1/U2.

Подключение вольтметра необходимо производить по определённым схемам. Это делается для того, чтобы показания прибора соответствовали параметрам сети.

Погрешности измерений

Погрешность измерений вольтметра напрямую связана с источником питания. При этом следует учитывать напряжение наводки на выходе. Чаще всего помехи общего вида изменяют параметры сопротивления. В результате данный показатель может значительно уменьшиться. На сегодняшний день имеется три проверенных способа борьбы с разного рода помехами в вольтметрах. Первый прием заключается в применении проводов экранированного типа. При этом вход электрической цепи очень важно изолировать от оборудования.

Второй способ заключается в наличие интегрирующего элемента. В результате период помехи можно значительно уменьшить. Наконец, последним приемом принято считать установку специальных фильтров на вольтметры. Основной их задачей является повышение сопротивления в электрической цепи. В результате амплитуда помехи на выходе после блока значительно уменьшается. Также следует отметить, что многие системы преобразователей способны значительно увеличить скорость измерений. Однако при повышении производительности снижается точность регистрации данных. В итоге такие преобразователи могут быть причиной больших помех в электрической цепи.

Почему вольтметр всегда подключен параллельно?

Сопротивление у идеального вольтметра равно бесконечности. Но это у идеального, у реального оно значительно меньше, но все еще очень высоко. Поэтому при подключении измерительного прибора в цепь последовательно его показания не будут иметь ничего общего с правдой, а его внутреннее сопротивление окажет существенное влияние на электрическую цепь (практически разрыв цепи из-за большого внутреннего сопротивления).

Вольтметр всегда подключается параллельно цепи, так что падение напряжения на измерительном приборе никак не влияет на работу электрической цепи. Также если измерительный прибор является многопредельным (например 3, 15, 75 и 150 В), при переключении предела последовательно катушке измерения вводится добавочное сопротивление (как правило оно уже установлено в корпусе прибора, но стоит уточнить это в техпаспорте), которое предохраняет измерительную катушку электрического прибора от токов выше номинального и обеспечивают точность измерения.

Прямая конфигурация многодиапазонного вольтметра

В этой конфигурации вольтметра каждый множительный резистор RS многодиапазонного вольтметра подключается последовательно с измерителем, как и раньше, чтобы получить желаемый диапазон напряжения. Так, если мы предположим, что наш измеритель 50 мВ FSD требуется для измерения следующих диапазонов напряжения: 10 В, 50 В, 100 В, 250 В и 500 В, то необходимые последовательные резисторы рассчитываются так же, как и раньше:

Приведение схемы прямого многодиапазонного вольтметра из:

Хотя эта конфигурация прямого вольтметра работает очень хорошо для считывания нашего диапазона напряжений, значения множительных резисторов, необходимые для получения правильного FSD измерителя для рассчитанных диапазонов, могут давать значения резисторов, которые не являются стандартными предпочтительными значениями, или требуют спаивания резисторов для получения точного значения.

Рассчитанные нами значения от 99,5kΩ до 4,9995MΩ не являются общепринятыми значениями резисторов, поэтому нам необходимо найти вариацию вышеописанной конструкции вольтметра, которая будет использовать более общедоступные значения резисторов.

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

• постоянный либо переменный ток в электросети;
• соблюдена ли полярность устройства;
• стрелка приспособления должна располагаться за серединой шкалы;
• границы измерения максимально возможных скачков тока в схеме;
• соответствует ли внешняя среда рекомендованным показателям;
• находится ли место измерений без влияния вибрации.

Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

• аккумулятор;
• амперметр;
• лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.

Подсоединение к зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.

Советуем к прочтению: Простейшие в 220 вольт без драйвера (самое простое питание светодиода от сети напряжением 220В)

Видео

Что измеряет вольтметр и как им пользоваться

130 ₽ Подробнее

405 ₽ Подробнее

Ценники

Процесс подключения

Что измеряет вольтметр

Для снятия показаний напряжения сети на определенном участке цепи вольтметр подсоединяют к ней только параллельно, вне зависимости от типа прибора, так как в этом случае он оказывает минимальное влияние на движение электротока. Контроль напряжения этим измерителем можно проводить как у нагрузки, так и у источника питания.

Когда вольтметр вклинивается в электроцепь последовательно, то получается фактический ее разрыв из-за большого внутреннего сопротивления, соответственно, полученные измерения будут некорректными, а во многих случаях может случиться вообще короткое замыкание или выход элементов цепи из строя, в том числе и измерителя.

На заметку. Не стоит путать вольтметр с амперметром, который подключается к электросети последовательно, так как сопротивление при измерении силы тока должно быть минимальным.

Подключение прибора к двум участкам цепи производится посредством зажатия проводков специальными электродами или зажимами.

Если нужно измерить участки электроцепи постоянного тока с заведомо высоким напряжением или требуется получить сверхточные данные этого параметра, то следует воспользоваться добавочным сопротивлением, за создание которого отвечают резисторы – простейшие делители напряжения.

Проводя измерения в электросетях переменного тока с высоким напряжением, можно использовать в качестве добавочного сопротивления не только резисторы, но и измерительные трансформаторы. Именно с переменным током обычно электрики применяют трансформаторы напряжения, так как они не только уменьшают напряжение для конечного потребителя, но еще и разделяют измерительную цепь от силовой.

Правила подключения вольтметров в цепь:

1. Следует выбирать верный диапазон измерений прибора. Нельзя измерять большое напряжение вольтметром, который предназначен для измерений параметров микросхем;
2. Если показание прибора близко к предельному значению, следует работать с ним осторожно, так как скачек ЭДС может повредить его обмотки;
3. Стрелочный прибор нужно располагать согласно инструкции: или вертикально, или горизонтально. При контроле показаний рекомендуется исключить воздействие электромагнитных полей на прибор и вибрационных волн;
4. Подключение вольтметров можно совершать в цепь, которая уже находится под напряжением, однако при опасных величинах этого показателя нелишним будет применение специальных перчаток и диэлектрического полотна (коврика);
5. Если стрелка в аналоговом приборе перед началом снятия показаний выдает ненулевой результат, то необходимо произвести его сброс регулирующим элементом – винтом;
6. Периодически нужно проводить над прибором калибровочные мероприятия, что будет гарантом точности измерений, которые он выдает;
7. При первом использовании прибора стоит проводить его включение в обесточенную сеть – только лишь при подсоединении всех клемм и проводов устройства включается ток;
8. При измерительных процедурах во избежание травм рекомендуется ознакомиться с мерами предосторожности, которые указываются в инструкции.

При контроле напряжения в разных цепях могут применяться различные вольтметры и дополнительные устройства (резисторы, трансформаторы к ним), для получения сверхточных результатов измерений важно учитывать особенности каждого из них.

Несколько советов начинающим

Эти советы помогут новичкам, которым впервые приходится использовать вольтметр в своей работе. Их немного:

• Подключение вольтметра.
• Соблюдение полярности.

Полярность подключаемых измерительных щупов вольтметра должна соответствовать полярности напряжения, указанного на схеме.

Вольтметр всегда надо подсоединять параллельно измеряемой цепи. Этим он отличается от амперметра, который включается в разрыв. Для двухполупериодной схемы выпрямления переменного тока полярность измерительных щупов можно не учитывать. Щупы надо держать так, чтобы руки касались только изолированной их части.

Originally posted 2018-03-28 15:34:30.

Меры безопасности

В отличие от других приборов, например, омметра или мегометра, работая с вольтметром, приходится иметь дело с напряжением. При небольших значениях оно не представляет опасности для человека. Измеряя напряжения, способные создать опасный ток, протекающий через тело человека, необходимо соблюдать повышенную осторожность.

Измерение напряжений должно сопровождаться полным соблюдением ТБ и ПУЭ. Это предотвратит получение электротравмы. Запрещено работать без средств защиты, например, резиновых перчаток и ковриков. По завершению работ не должно оставаться оголенных токоведущих частей, с которыми может произойти случайный контакт у обслуживающего персонала.

Повсеместное использование измерения напряжения в электротехнике привело к созданию вольтметров различных конструкций. Они отличаются как по принципу работы, так и по точности. Наибольшую популярность получают универсальные устройства, способные автоматически выбрать не только предел, но и тип контролируемой величины.

Правила использования

Прибор должен подсоединяться к цепи параллельно. Следует убедиться, что он имеет диапазон измерений, соответствующий предполагаемому. Среди других правил грамотной эксплуатации можно выделить:

1. необходимо соблюдать полярность;
2. для измерения напряжения на источнике питания прибор подключается непосредственно к его клеммам;
3. не допускается проверять высоковольтные участки цепи вольтметрами, не рассчитанными на большое напряжение;
4. при использовании универсального измерителя предварительно следует выбрать нужный режим работы.

При выборе прибора пользователям стоит ориентироваться на собственный бюджет и поставленные задачи. Чтобы приобретенный прибор служил многие годы, следует соблюдать все правила эксплуатации.
