Схема подключения магнитного пускателя — способы подсоединения, монтажа и проверки работы пускателя (через кнопочный пост)

Основа пускателя — магнитопровод и катушка индуктивности. Для этого понадобится трёхжильный кабель и несколько контактов.

Виды магнитных пускателей

В зависимости от значения напряжения в исполнительной, управляющей цепи — на 220 В, 380 В; от вида цепей: однофазные, трехфазные; от подключаемой мощности: для управления двигателями малой мощности — 1-10 кВт, средней мощности — 10-100 кВт, крупными — 100-1000 кВт, мощными электродвигателями — более 1 МВт.

Выпускают несколько серий пускателей, каждая из них имеет свое предназначение, конструктивные особенности.

• Наиболее распространены пусковые устройства серий ПМЕ, ПМА, ПМЛ, ПМ, ПА.
• Во всех обозначениях буква «П» — «пускатель», «М» — «магнитный».

Изделия серии ПМЕ используют для управления двигателями малой мощности, серии ПА, ПАЕ — для запуска двигателей средней мощности, серии ПМА, ПМЛ — для работы в схемах управления асинхронными двигателями мощностью до 90 кВт.

На что обращать внимание при выборе

Для определения того, какой пускатель необходим, требуется принимать во внимание следующие параметры.

Номинальные электрические характеристики

Для определения того, какой пускатель необходим, требуется принимать во внимание следующие параметры.

Номинальные электрические характеристики

Номинальный ток является одной из важнейших характеристик при выборе. В продаже имеются устройства, которые рассчитаны на ток от нескольких ампер, до пятисот и более. Подбор осуществляют при помощи специальной таблицы, в которой основываются на следующих параметрах:

• Мощность оборудования, которое нужно будет запускать.
• Рабочее напряжение сети.

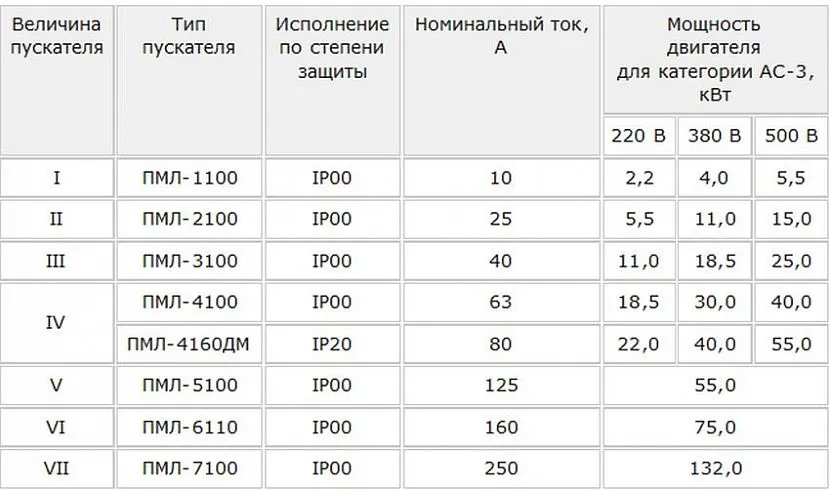

На основании специальной таблицы определяется сила тока, которой соответствует пускатель.

Особенности конструкции пускателей

На фото магнитного пускателя в разобранном положении отчетливо видны самые крупные детали: корпус, магнитопровод, катушка, контакты, пружина возврата. Корпус разборный, разделен на две части, соединяющихся винтами.

• Выполнен из негорючего, тугоплавкого диэлектрического материала. Одна его часть — съемная литая крышка.
• Она разделена на три полости по количеству замыкаемых контактов.

Для уменьшения негативного влияния токов самоиндукции, возникающих при размыкании контактов, в конструкции магнитного пускателя предусмотрены ребристые гасители электрической дуги. Они расположены в каждой секции крышки.

Важная часть пускателя — магнитопровод. Он состоит из подвижной, неподвижной частей. Изготовлен из набора пластин электротехнической стали. Пластинчатое строение препятствует возникновению токов Фуко, уменьшает нагревание, но не мешает течению магнитного потока. Пластины имеют форму буквы «Ш».

Часть магнитопровода, находящаяся снизу, неподвижна, жестко закреплена в основании, верхняя часть двигается; на ней расположены подвижные контакты. Они бывают двух видов: нормально замкнутые, разомкнутые; при поступлении импульса разомкнутые контакты замыкаются, а замкнутые — разрывают цепь. Катушка установлена в пазах нижней части.

Техника безопасности

Электрический ток не имеет ни цвета, ни запаха. Его нельзя увидеть или услышать, но его присутствие ощущается при прикосновении или с помощью специальных приборов. Прикосновение для человека может иметь негативные последствия, поэтому необходимо соблюдать технику безопасности при обслуживании пускателя.

1. Не токопроводящие части должны быть заземлены.
2. Нельзя работать под напряжением.
3. Соблюдать меры безопасности при отключении напряжения.
4. Вывешивать запрещённые плакаты, при необходимости ставить ограждения.
5. Применять дополнительные элементы защиты (диэлектрические перчатки, боты, ножницы, коврики, защитные очки).
6. Во время монтажа, ремонта нужно пользоваться исправным инструментом.

Как работает пусковое устройство

В состоянии ожидания управляющая цепь обесточена, контакты пускового устройства удерживаются пружинами на небольшом расстоянии.

Принцип работы пускателя состоит в следующем.

• После нажатия пусковой кнопки через обмотку катушки протекает ток, вокруг нее возникает магнитное поле, усиленное магнитопроводом.
• Эта часть пускателя действует как электромагнит: Она притягивает подвижную часть сердечника вместе с контактами.
• При отпускании кнопки управляющая цепь не размыкается, электромагнит надежно удерживает контакты питающей цепи в замкнутом состоянии, двигатель работает.

При активации кнопки выключения размыкается цепь управления дросселя, намагниченность магнитопровода уменьшается, пружины размыкают контакты.

Характеристики автоматических выключателей на примере TEXENERGO

Несколько лет назад я опубликовал на блоге статьи по выбору автоматических выключателей и почему выбивает…

Народный способ выбора

Для подключения асинхронных электродвигателей с короткозамкнутым ротором также существует «народная» формула, согласно которой номинальный ток Iном двигателя принимается равным удвоенному значению мощности в киловаттах, то есть, если

Р=3,7кВт, то Iном= 3,7*2 =7,4А.

Исходя из этого значения делают выбор контактора магнитного пускателя, чтобы его номинальный рабочий ток был не меньше данного значения. В таких расчётах подразумевается, что контакторы с подходящим номинальным значением нагрузки способны выдерживать запуск электродвигателей, имеющих многократное превышение пусковых токов Iп над рабочим номинальным Iном, поэтому расчёт пусковых токов не производится. Для данного подключения подходит пускатель с номинальным током 10 А.

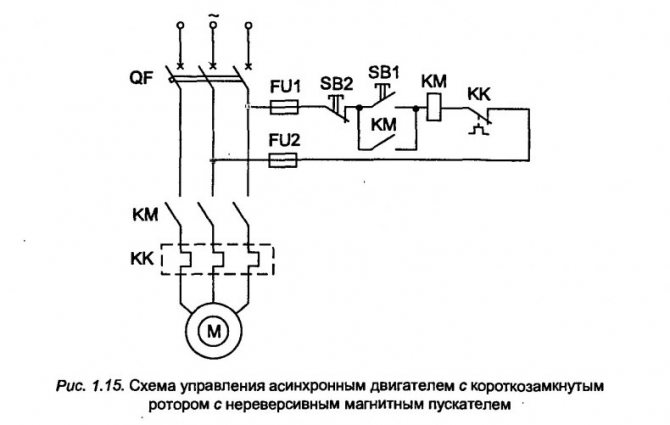

Особенности подключения приборов на 380 В

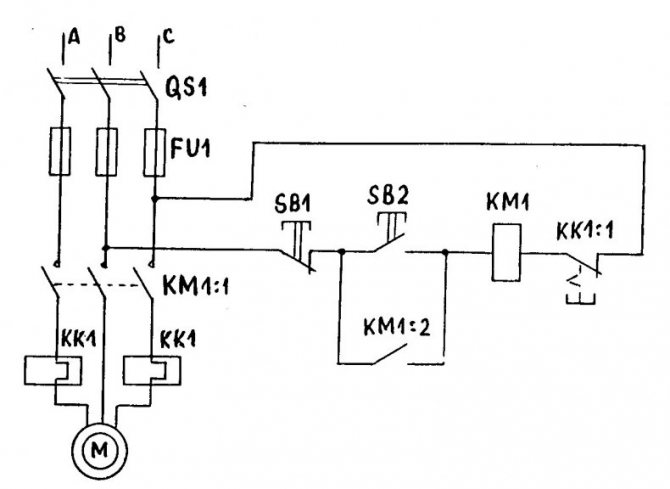

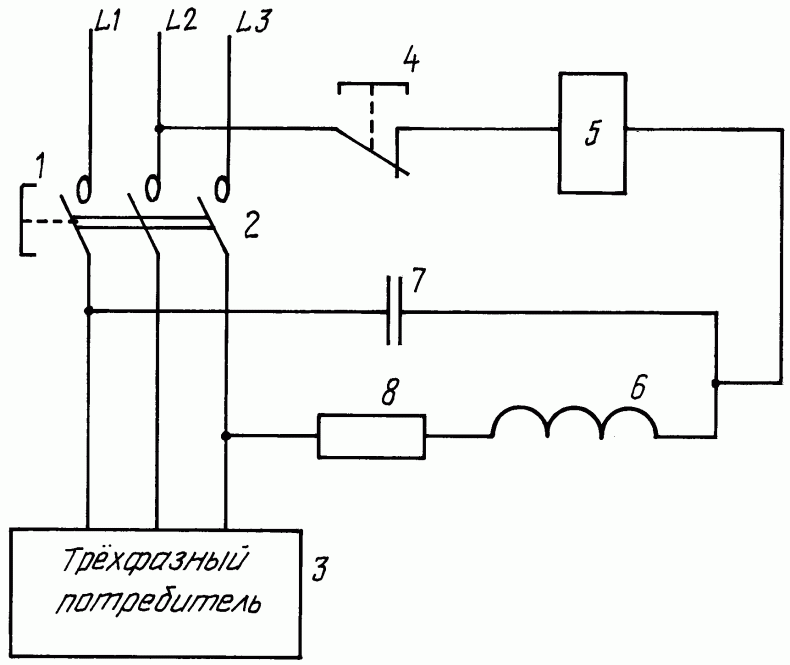

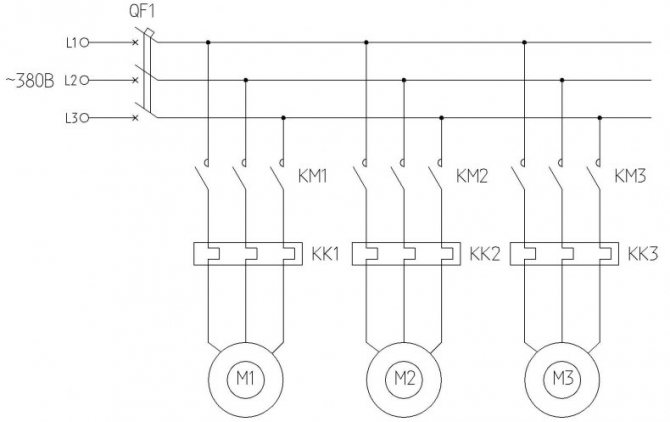

Выбор типа, схемы подключения магнитного пускателя зависит от свойств электроустановки, условий ее использования. Распространение получило подключение электрических устройств на трехфазное напряжение 380 В.

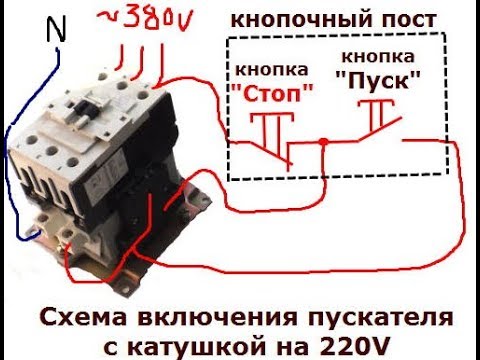

При этом на управляющий дроссель подают сигнал величиной 220 В. Исходя из условий, потребностей выбирают варианты подключения.

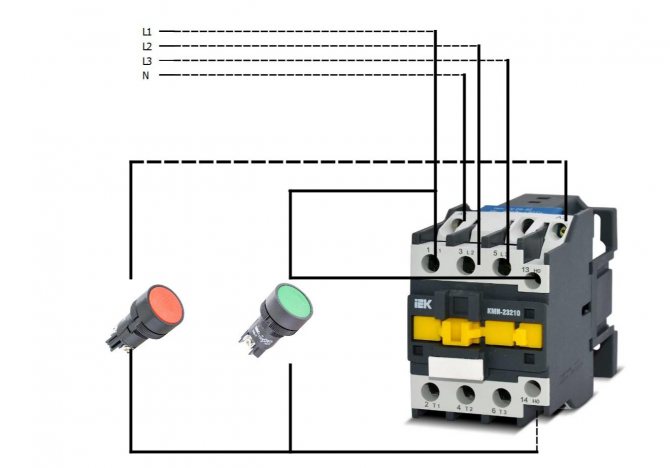

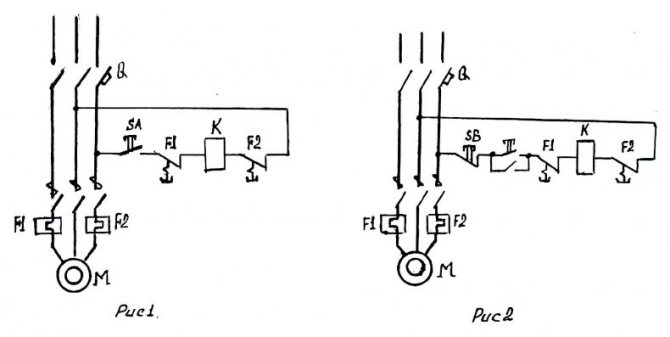

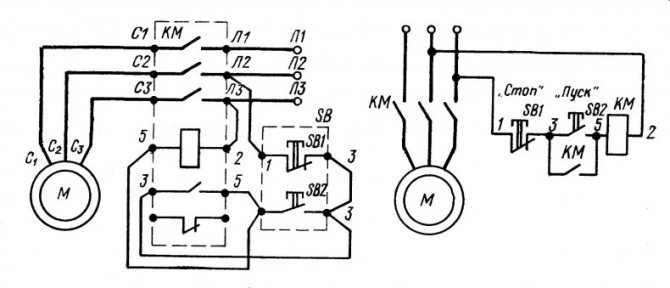

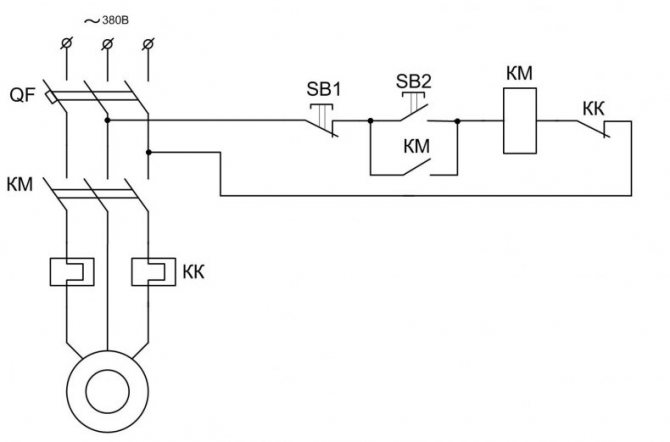

• В простейших вариантах подсоединения две кнопки: для включения —«Пуск», для остановки — «Стоп». Изготавливаются по отдельности со своими контактами каждая, в одном корпусе в виде кнопочного поста.

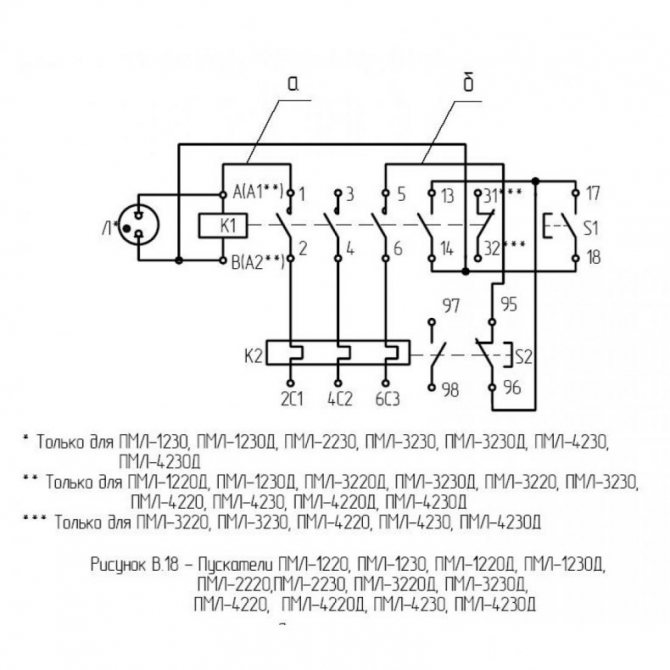

• Независимо от внешнего оформления кнопки имеют два контактных набора: на запуск, остановку. Внешний облик дополняет клемма заземления. Выводы обмотки обозначают A1, A2, входящие клеммы — L1-L3, выходящие, к которым присоединяется электроустановка, — T1-T3.

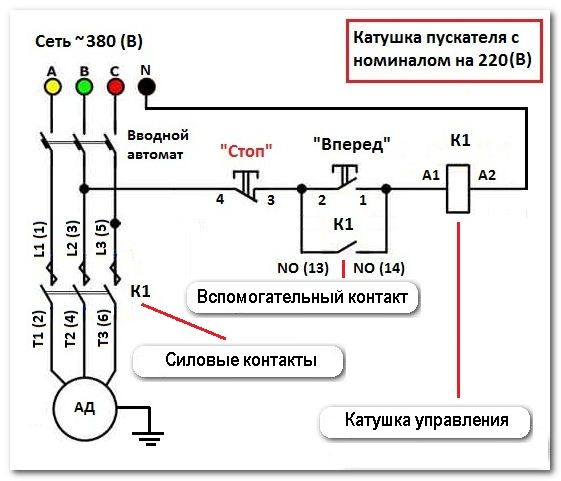

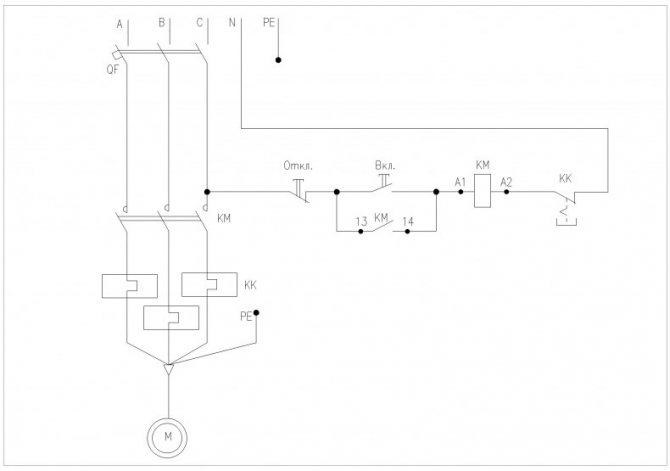

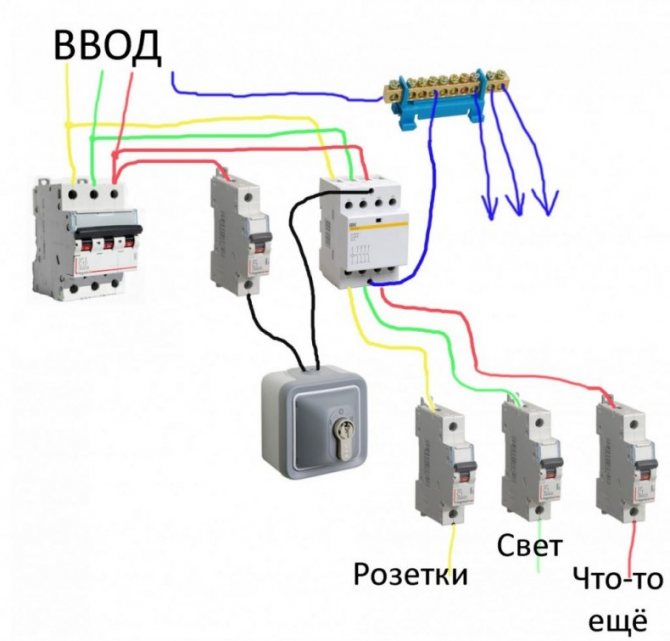

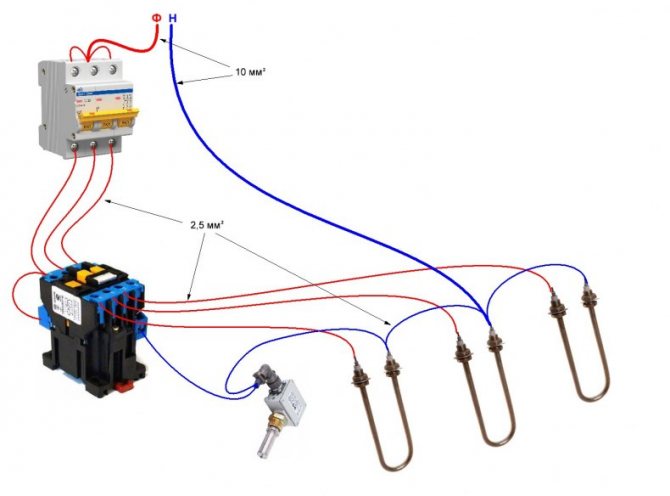

• Управляющее напряжение величиной 220 вольт поступает на выводы A1, A2. Не имеет значения, к какому из выводов присоединен нулевой, фазный провод. Чтобы контакты устройства не находились под напряжением все время, в быту к ним присоединяют вилку.

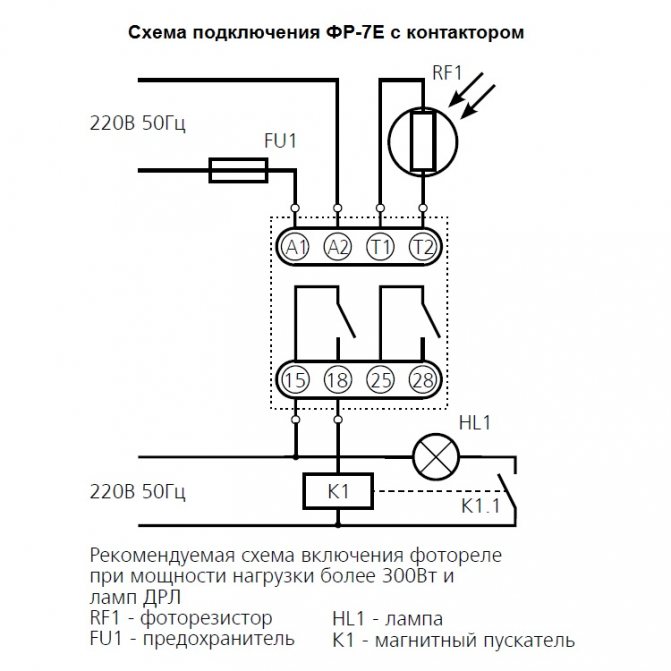

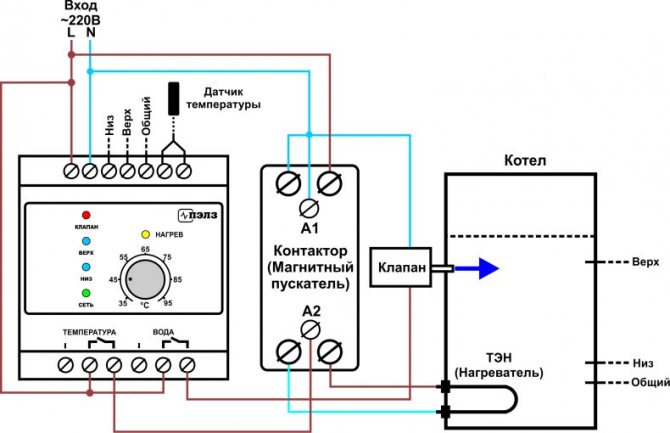

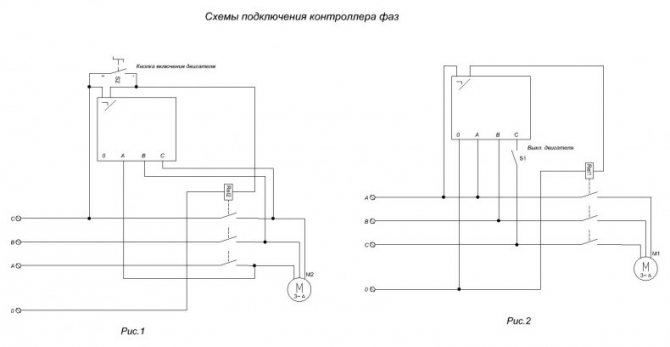

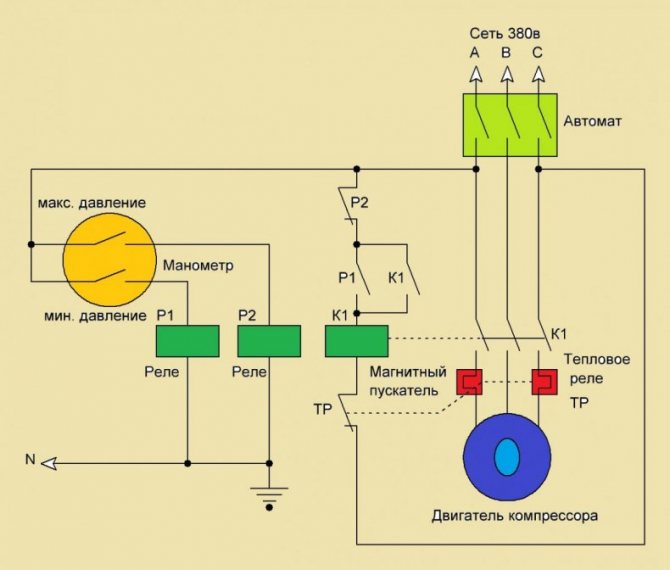

• Питание подается от розетки. Возможно подключение управляющей цепи через часовое реле, контроллеры температуры, уровня светового потока.

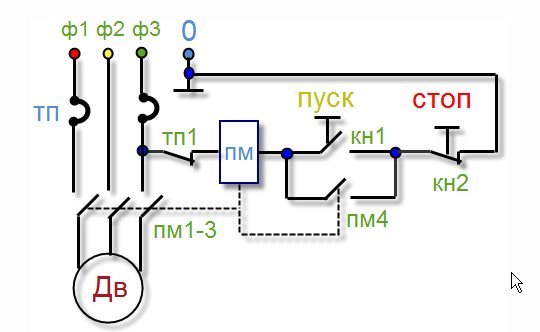

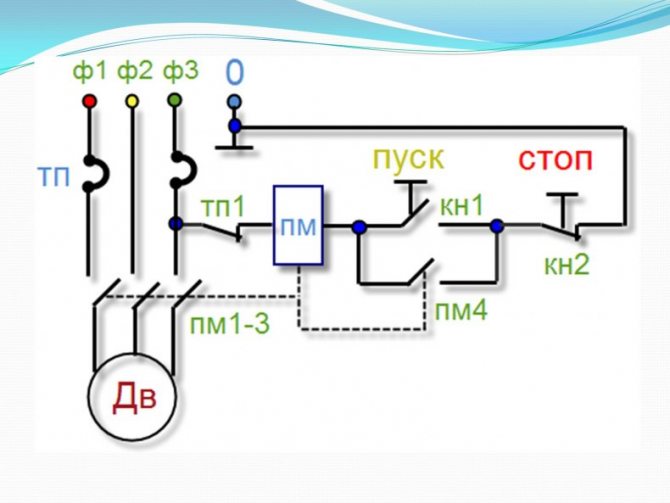

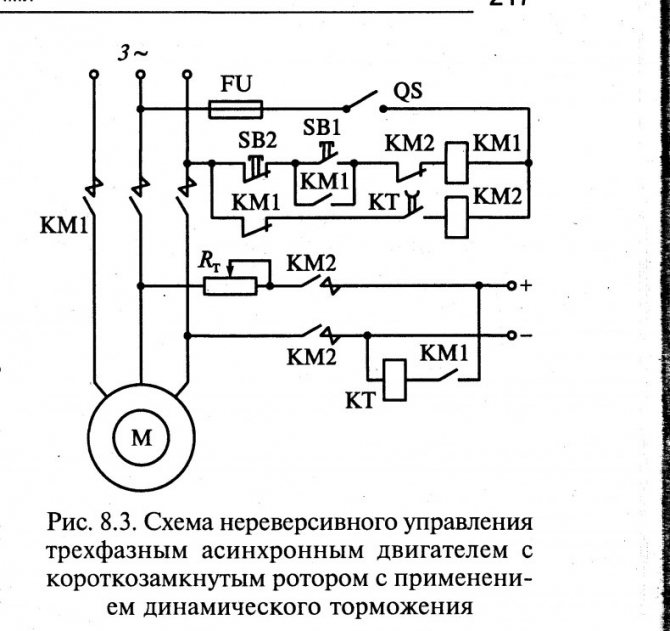

Чтобы управляющая цепь не размыкалась после возврата кнопки запуска в начальное состояние, в схеме применяют само подхват.

Он реализован с использованием вспомогательных выводов (обозначены числами 13, 14), подключен параллельно цепи пусковой кнопки. Отключение происходит активацией кнопки остановки, от сигнала теплового датчика, снижении, отсутствии напряжения во внешней линии.

Выводы и полезное видео по теме

Полноценный информативный расклад по магнитному пускателю через видеоролик, записанный известной торговой компанией электронных компонентов.

Автор ролика подробно и в доступной форме раскрывает сущность коммутационного устройства:

Устройства коммутации, подобные электромагнитному пускателю для трехфазных сетей, находят применение в промышленной, хозяйственной и бытовой сфере довольно часто. Поэтому полезно своевременно изучить информацию относительно таких приборов – как с ними работать, как подключать, как определять под установку и т.д.

Есть, что дополнить, или возникли вопросы по выбору и подключению электромагнитного пускателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких устройств. Форма для связи находится в нижнем блоке.

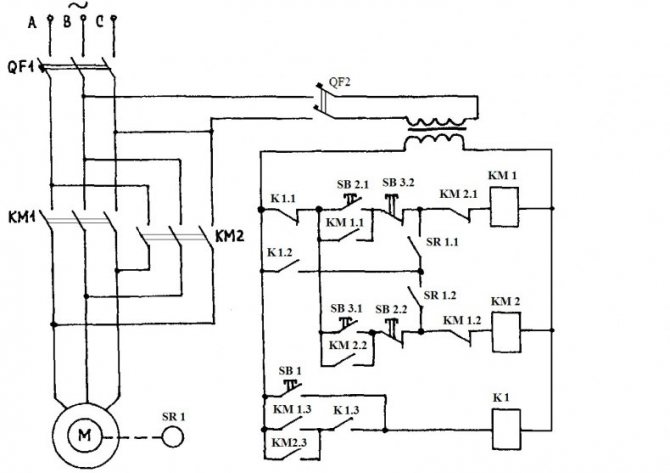

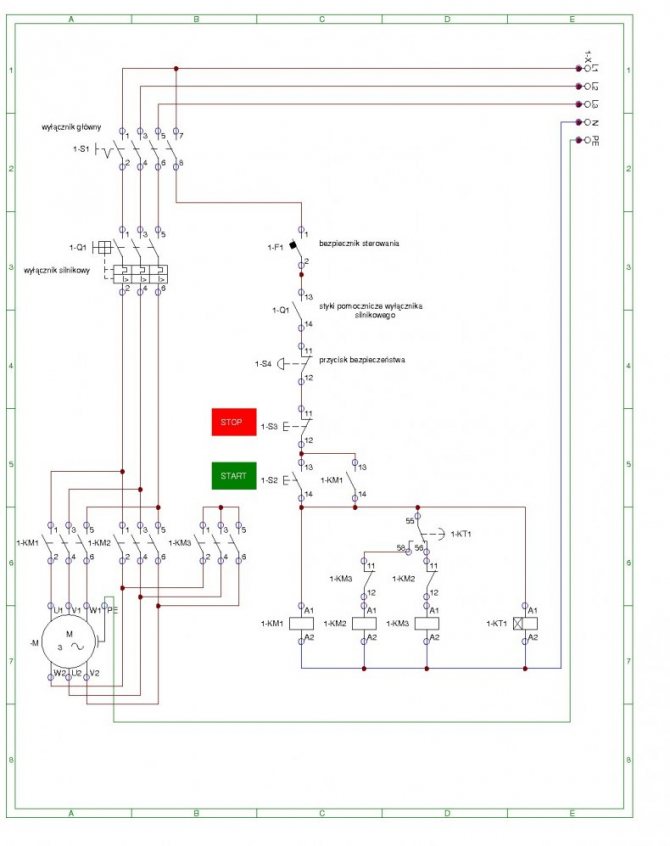

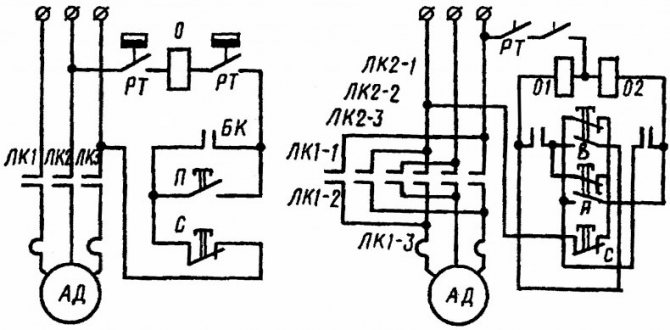

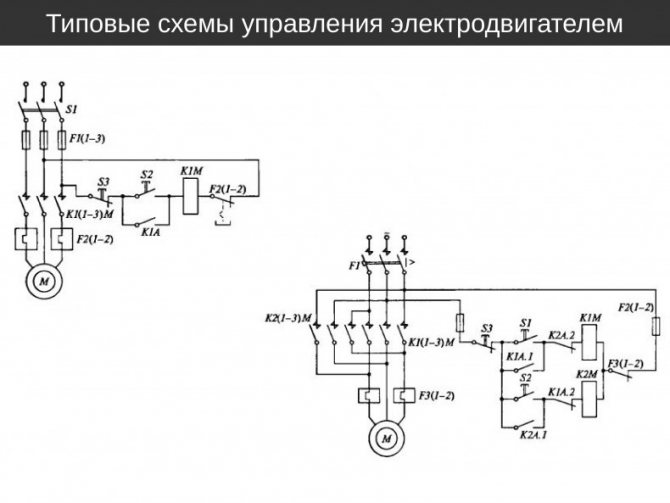

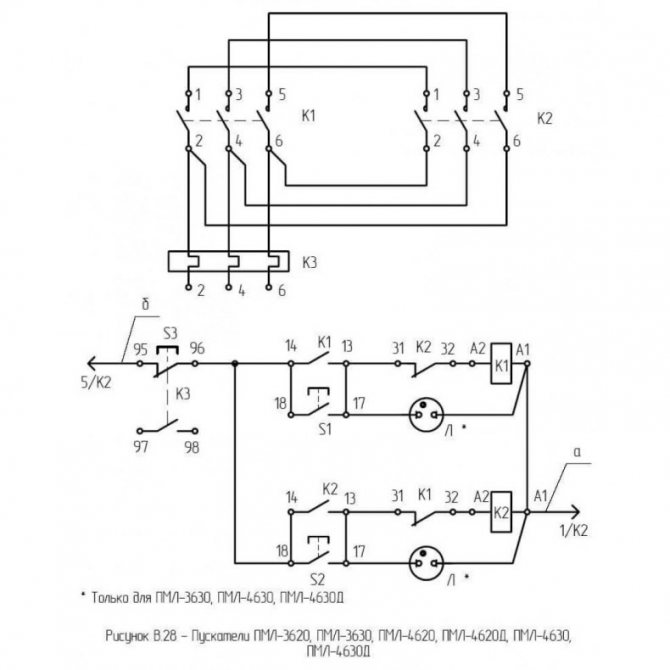

Подсоединение реверсивного электродвигателя

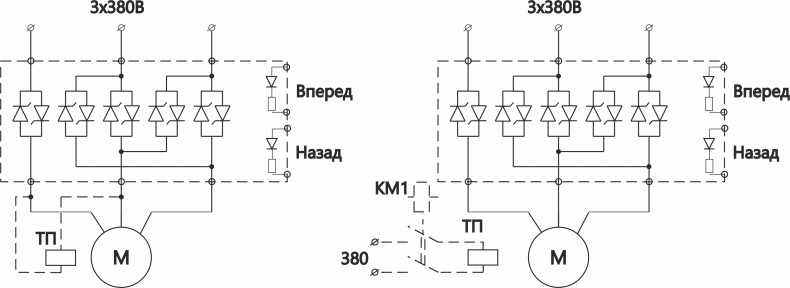

В некоторых электрических установках используется возможность вращения вала двигателя в противоположные стороны — реверс. В трехфазном двигателе для изменения направления вращательного движения достаточно поменять местами два фазных провода.

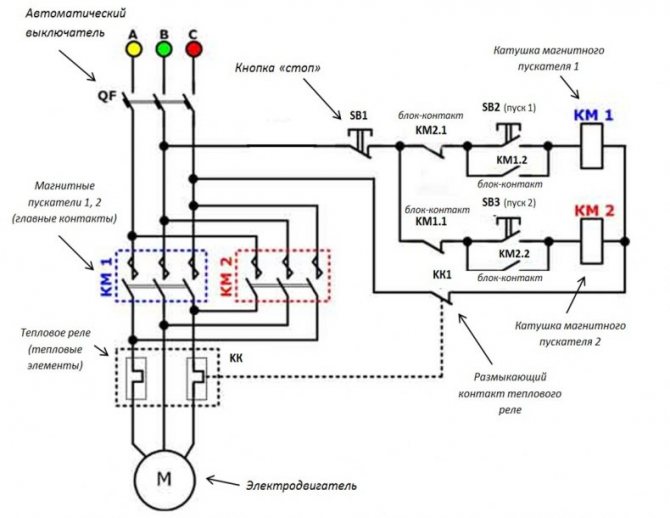

В схеме такого подключения используются два одинаковые пускатели, кнопочный узел. В нем располагаются три кнопки: «Вперед» («Вверх), «Назад» («Вниз»), «Стоп».

• Адин из фазных проводов подсоединяют напрямую, а два других — через тепловые реле. Их использование повышает уровень защиты двигателя от перегрева.
• В различных моделях пусковых устройств используют катушки на 220, 380 В.
• На один из выводов дросселя на 220 вольт подают нулевой провод от щита, на другой — любой фазный провод. К выводам дросселя под напряжение 380 вольт присоединяют два любых фазных провода.

Чтобы исключить возможность одновременной подачи двух взаимоисключающих сигналов, в схему добавляют блокировку. Провод от пусковой кнопки с выбором вектора движения («Вправо», «Влево») подают на дроссель не напрямую, а через соединенные пластины контактов другого пускового устройства.

Не все модели пусковых устройств имеют постоянно замкнутые контактные пластины. Для реализации реверсного варианта подсоединения используют дополнительный блок — контактную приставку.

Она удерживается на корпусе специальными держателями, ее группы контактов действуют аналогично контактам основного пускателя.

Почему всё так сложно

Этот вопрос и мне изначально не давал покоя, однако всё сложно лишь на первый взгляд. Если выполнять всю работу пошагово, в соответствии с инструкциями, он отпадёт сам собой. Как уже упоминалось, основные сложности были созданы, можно сказать, намеренно. Ведь стоило лишь приобрести в любом магазине электротехники более совершенный кнопочный пост, и большая часть работы просто потеряла свою актуальность. Но в том, что я пошёл столь проблематичным путём есть и свои плюсы – были рассмотрены все варианты при нулевых затратах. Всё, что мне было необходимо, нашлось в гараже. Зато сейчас я имею возможность пользоваться низкобюджетным заточным станком. Из затрат – лишь покупка наждачного заточного круга и оплата счетов за электроэнергию, которые нельзя назвать крупными.

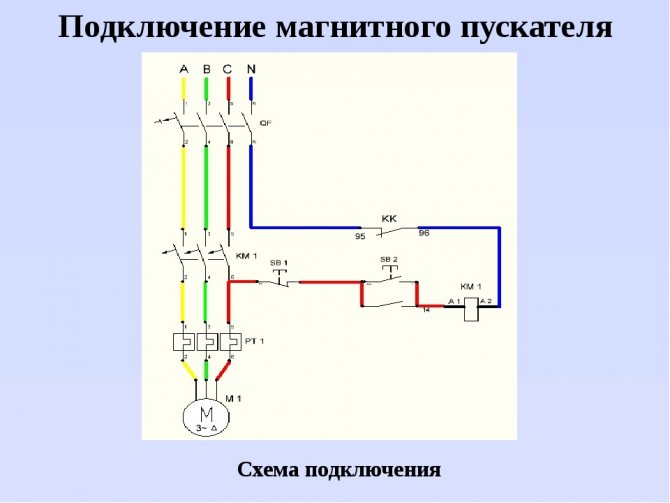

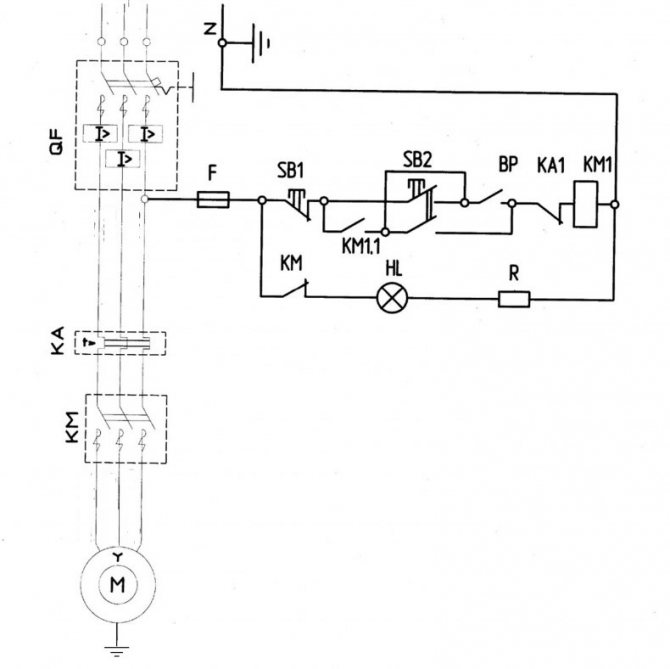

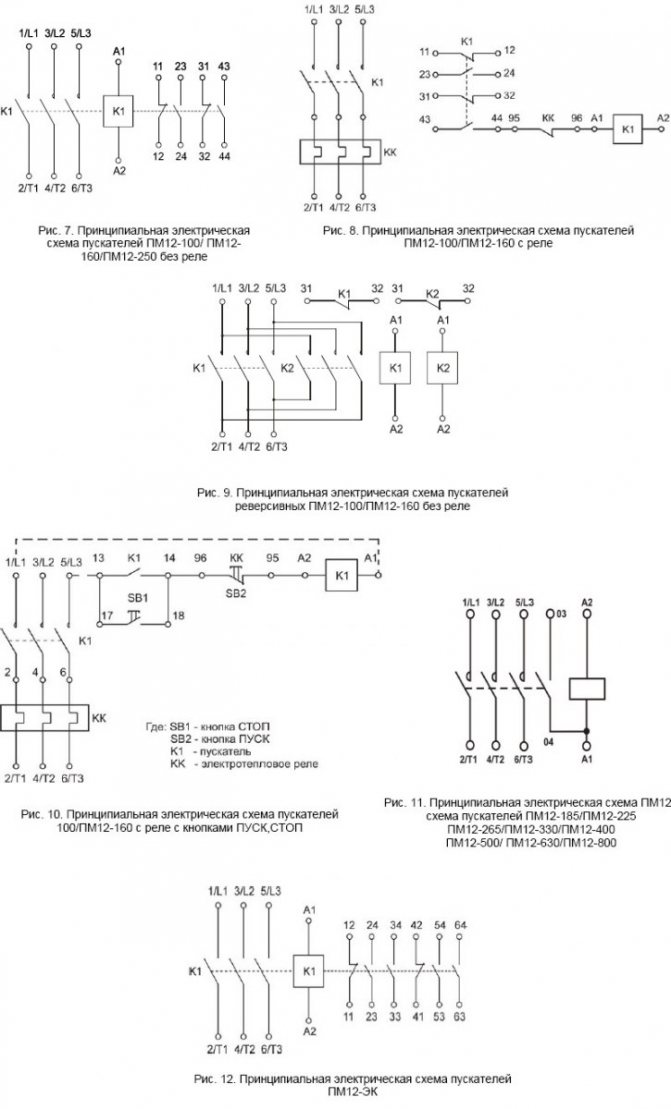

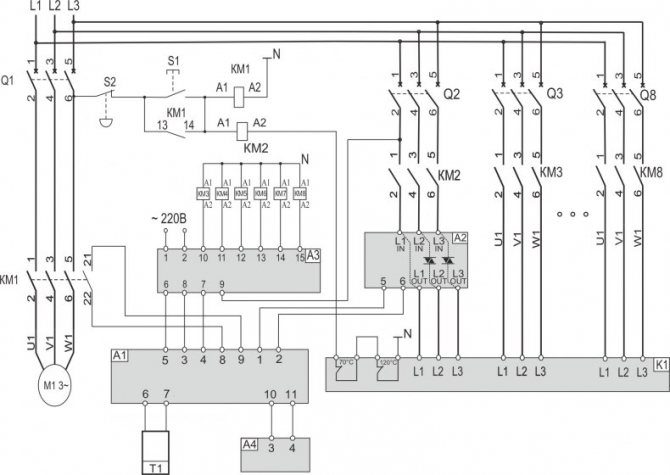

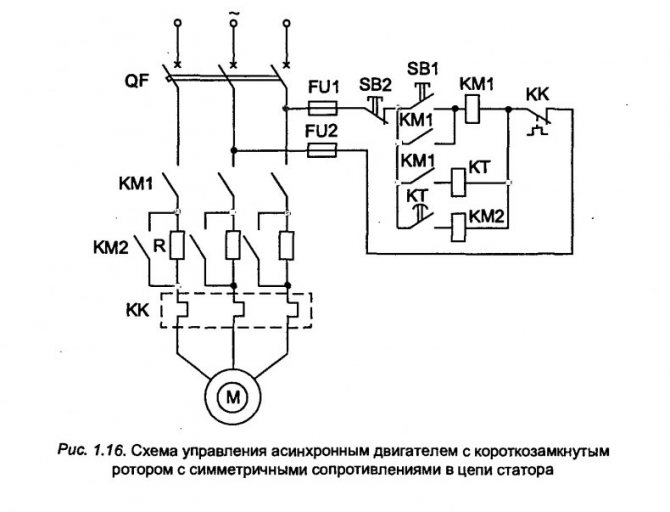

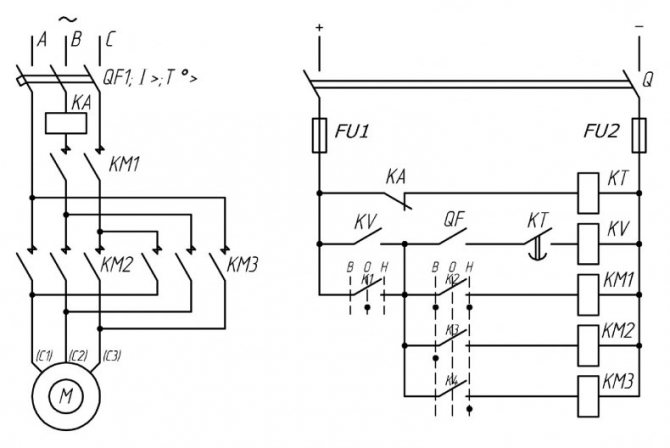

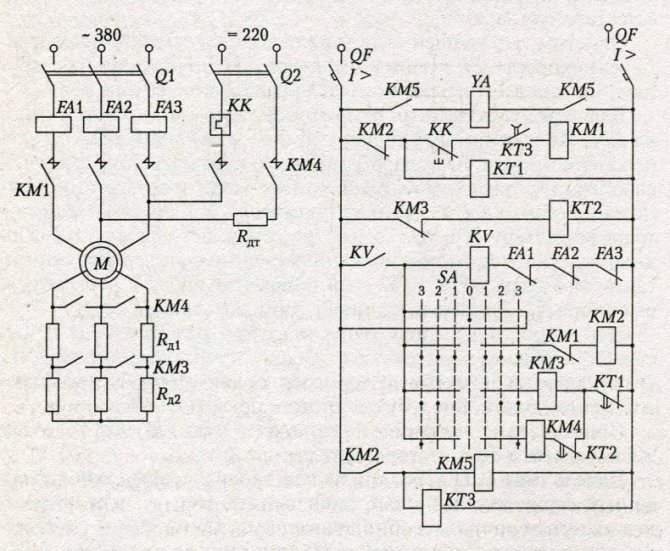

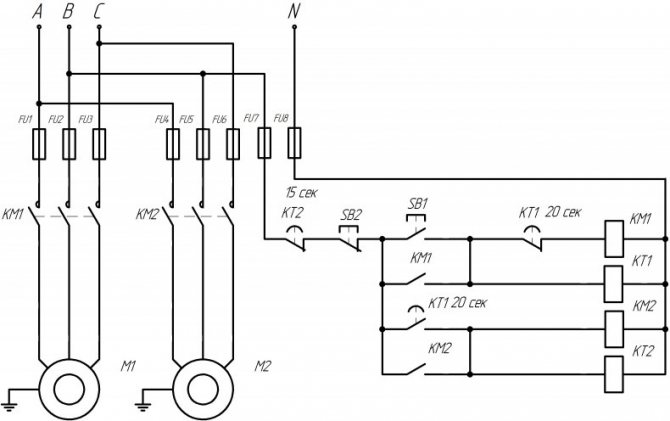

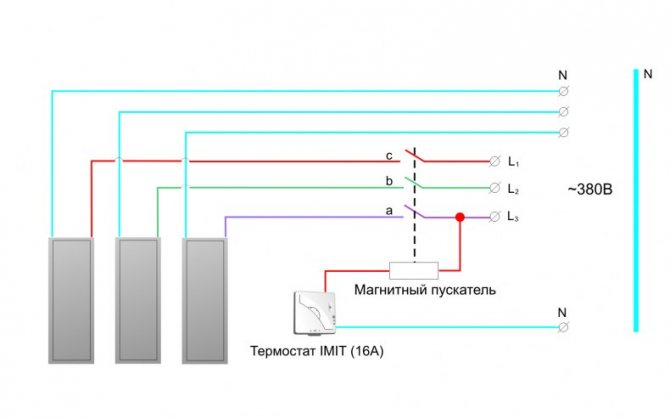

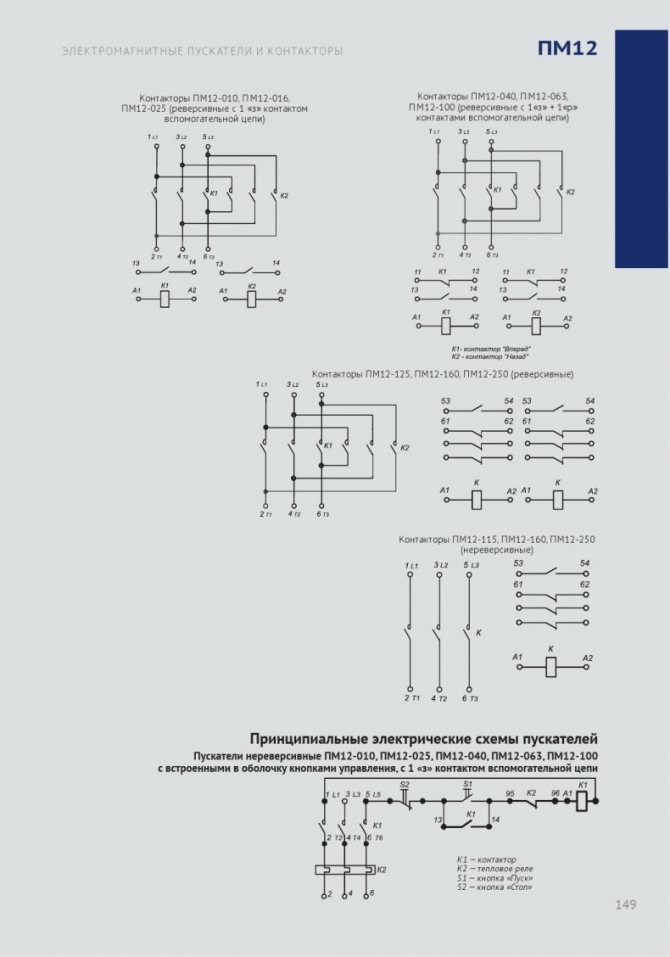

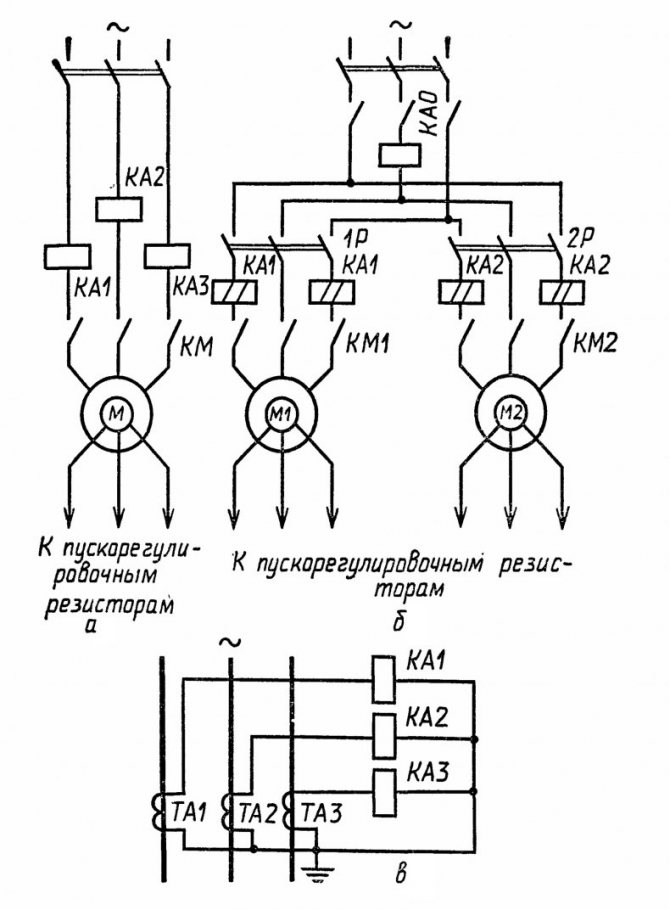

Фото схемы подключения магнитного пускателя

Номинальный ток и напряжение питания катушки управления

Номинальный ток — наиболее значимый параметр, подбираемый по мощности потребителя. Главный вопрос: как правильно считать? Любой электродвигатель при запуске кратковременно выдает мощность, часто в 5-7 раз превышающую номинальную. Тем не менее такая нагрузка сохраняется долю секунды и на работу расцепителя не влияет

Исходя из этого, берем во внимание только номинальную мощность

Для определения номинала необходимо рассчитать In . В этом нам поможет формула из учебника по физике: In = P/(U √3xcosφ), где P — мощность (Вт), U — напряжение (В), а cosφ- коэффициент мощности двигателя.

Для наглядности рассмотрим конкретный пример: предположим, что у Вас трехфазный станок на 5,5 кВт c cosφ= 0,8 (данное значение записано в паспорте электрооборудования). При включении, по сети будет протекать:

5500Вт / (380Вx√3×30,8)= 10,6А.

К полученному значению еще необходимо прибавить 30% запаса, в итоге оптимальным номиналом будет 13А.

Например, если In будет равен 11,8А, ни в коем случае нельзя брать модель на 12А, иначе при увеличении мощности она сгорит.

Электропитание катушки управления подбирается по двум критериям: тип электротока (переменный или постоянный) и напряжение (от 12В до 440В — постоянный, от 12В до 660В — переменный при частоте 50 Гц и от 24В до 660В — переменный при 60 Гц). Существуют также универсальные модели с катушкой работающей и от переменного, и от постоянного тока.

Бонус

В заключение – несколько фотографий контакторов, верой и правдой отслуживших свой век.

Пускатель 2 величины. Совнархоз Латвийской ССР, 1964 г.

пускатель ПМЕ 211

Пускатель ПМЛ, справа – его прототип Telemecanique

Страшно смотреть, но именно такие пускатели применялись в СССР…

…и такие. Не правда ли, очень похоже на музейный экспонат?

Где можно купить сейчас контакторы? Конечно, в соседнем электро магазине. И главное. Не забудьте сообщить продавцу напряжение катушки!

Принцип коммутации

Замыкание контактов силовой цепи осуществляется контактором – аппаратом, в котором сцеплённая с якорем электромагнитного реле группа контактных пластин замыкается на неподвижные контакты, соединённые с входными и выходными клеммами подключения питающего напряжения сети и линий нагрузки.

Таким образом, с помощью малых токов в катушке электромагнитного реле и слаботочных сигналов управления удаётся коммутировать сильноточные цепи больших нагрузок. Небольшой ток и малое напряжение сигнальной цепи делает работу оператора намного безопаснее, а для автоматических систем контроля и управления даёт широкий простор их применения, благодаря внедрению в процесс компьютеризированных алгоритмов.

Это интересно: За чей счёт производится замена электросчетчиков в 2022 году: разбираемся досконально

Контакторы EH

Предназначены для управления мощными потребителями (ток от 145 до 800 А).

Исполнение: стационарное (монтаж на монтажную плату).

Таблица 13.1. Контакторы двигателей серии EH

Тип	Мощность двигателя, кВт	Расчетный рабочий ток, А	Количество циклов (млн.)
EH 145	75	145	10
EH 175	90	185	10
EH 210	110	210	10
EH 260	140	260	10
EH 300	160	305	10
EH 370	200	400	5
EH 550	280	550	5
EH 700	370	700	5
EH 800	400	720	5

Рис. 11. Контакторы двигателей серии EH

Таблица 13.2. Перегрузочные термореле

Термореле	Контакторы	Диапазон уставки тока, А
T 200 DU	EH 145 EH 175 EH 210	80¸200
T 450 DU	EH 175 EH 210 EH 260 EH 300 EH 370	130¸400
T 900 DU	EH 370 EH 550 EH 700 EH 800	265¸850

Таблица 13.3. Блоки реле времени (пневматические)

Контактор	Реле	Диапазон задержек
EH 175¸EH 800	TP 40 D TP 180 D	с пневмозадержкой притяжения (синяя ручка) · 0,1¸40 с · 10¸180 с
TP 40 I TP 40 I	с пневмозадержкой отпадания (черная ручка) · 0,1¸40 с · 10¸180 с

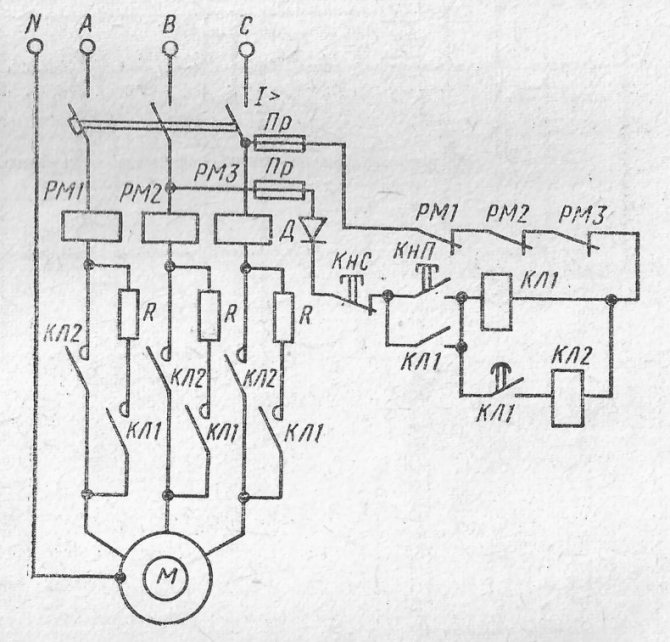

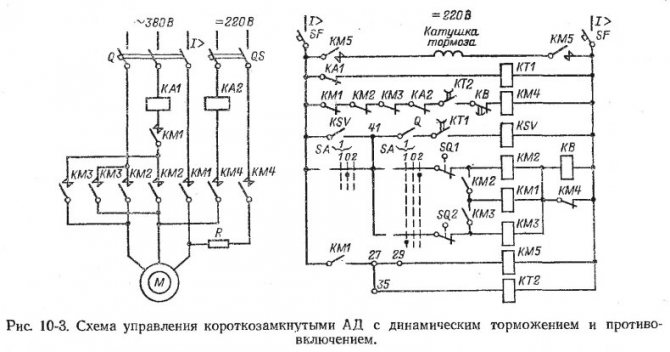

Защита цепей от короткого замыкания

Как уже было заявлено прежде, прежде чем осуществить процесс перемены фазности, необходимо прекратить вращение мотора. Для этого в системе учтены нормально-замкнутые контакты. Поскольку при их нехватке невнимательность оператора привела бы к межфазному непосредственному замыканию, которое может случиться в обмотке мотора второй и третьей фазы. Предложенная модель считается оптимальной, поскольку допускает работу только лишь одного магнитного пускателя.

Схема подсоединения реверсивного магнитного пускателя считается ядром управления, так как много электрооборудования функционирует на реверсе, и непосредственно этот аппарат меняет направление верчения мотора.

Реверсивные схемы электромагнитных пускателей устанавливают там, где они на самом деле нужны, поскольку существуют подобные устройства, а обратный процесс недопустим и может вызвать серьёзную поломку автоматического характера.

Скачать

Если тема интересует более глубоко, рекомендую ознакомиться с литературой, приведенной на странице .

Вот одна из книг, приведенных там: • Ломоносов, В.Ю.; Поливанов, К.М.; Михайлов, О.П. Электротехника. / Ломоносов, В.Ю.; Поливанов, К.М.; Михайлов, О.П. Электротехника. Одна из лучших книг, посвящённых основам электротехники. Изложение начинается с самых основ: объясняется, что такое напряжение, сила тока и сопротивление, приводятся указания по расчёту простейших электрических цепей, рассказывается о взаимосвязи и взаимозависимости электрических и магнитных явлений. Объясняется, что такое переменный ток, как устроен генератор переменного тока. Описывается, что такое конденсатор и что собой представляет катушка индуктивности, какова их роль в цепях переменного тока. Объясняется, что такое трёхфазный ток, как устроены генераторы трёхфазного тока и как организуется его передача. Отдельная глава посвящена полупроводниковым приборам: в ней речь идёт о полупроводниковых диодах, о транзисторах и о тиристорах; об использовании полупроводниковых приборов для выпрямления переменного тока и в качестве полупроводниковых ключей. Коротко описываются достижения микроэлектроники. Последняя треть книги целиком посвящена электрическим машинам, агрегатам и оборудованию: в 10 главе речь идёт о машинах постоянного тока (генераторах и двигателях); 11 глава посвящена трансформаторам; о машинах переменного тока (однофазных и трёхфазных, синхронных и асинхронных) подробно рассказывается в 12 главе; выключатели, электромагниты и реле описываются в главе 13; в главе 14 речь идёт о составлении электрических схем. Последняя, 15 глава, посвящена измерениям в электротехнике. Эта книга — отличный способ изучить основы электротехники, понять основополагающие принципы работы электрических машин и агрегатов., zip, 13.87 MB, скачан: 2733 раз./

• Пуск и защита двигателей переменного тока / Пуск и защита двигателей переменного тока. Системы пуска и торможения двигателей переменного тока. Устройства защиты и анализ неисправностей двигателей переменного тока. Руководство по выбору устройств защиты. Руководство от Schneider Electric, pdf, 1.17 MB, скачан: 2111 раз./

Специфика обслуживания

Для правильного обслуживания необходимо разобрать с неисправностями прибора. Повышенные показатели температуры – последствия межвитковых замыканий катушки, которую нужно менять. Перегрев также наблюдается при слабом соединении контактов, их износе или перегрузке сети.

Если автомат гудит, якорь неплотно прилегает к сердечнику, загрязнен или поврежден. При заедании активных частей или понижении напряжения на 15 %требуется проверить плотность зажима контактов.

Магнитные пускатели применяются для защиты асинхронных моторов. Перед подключением прибора нужно разобраться в схеме его работы, возможности интеграции с тепловым реле и специфике изменении механизма управления.
