Как использовать телевизор с разъемом SCART в качестве монитора

Описание Scart

 SCART — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.
SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.

Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

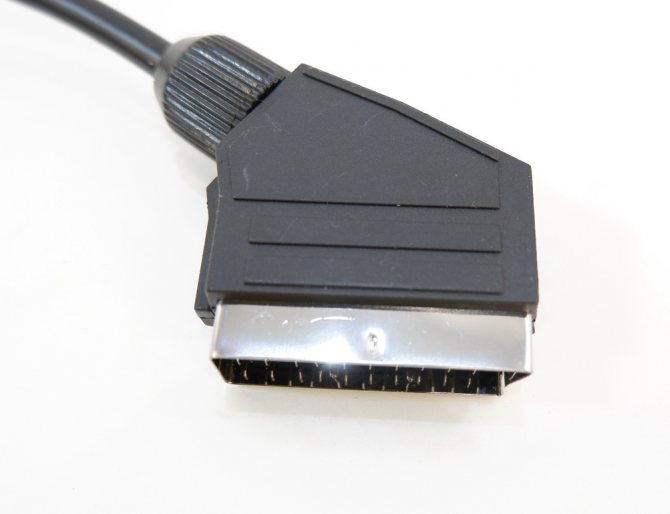

Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.

До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.

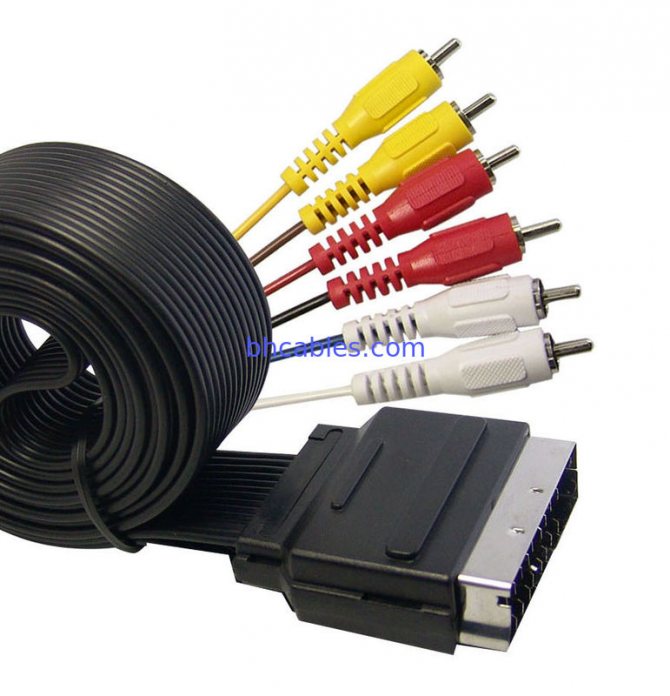

Распиновка SCART-6RCA

Композитный разъем (RCA) имеет всего два контакта. Центральный контакт идет на сигнал, а боковой — на землю. Стало быть, зная распиновку разъема SCART, нетрудно будет спаять такой переходник. Рассмотрим пример:

В этом случае мы снимаем аудио/видео сигналы с аналоговой видеокамеры, подаем их на видеомагнитофон или DVD-рекордер, который оснащен разъемом SCART. Аудиовыход видеомагнитофона (DVD-рекордера) подаем на ресивер, а выход видео — на телевизор. В этом случае понадобится переходник, на одном конце которого будет SCART, а на другом 6 композитных разъемов; три из них будут выполнять функцию входа, а три остальных — выхода.

Следует заметить, что это обычная схема распайки (распиновки) SCART-6RCA. Что касается цветов, то обычно существует 2 варианта — трехцветный и шестицветный.

При трехцветном варианте:

желтый — сигнал видео; красный — сигнал аудио (правый канал); белый — сигнал аудио (левый канал).

В этом случае обозначение вход или выход пишется на шнуре или на самом тюльпане.

При шестицветном варианте:

желтый — сигнал видеовход; красный — сигнал аудиовыход (левый канал); белый — сигнал аудиовход (левый канал); черный — сигнал аудиовыход (правый канал); зеленый — сигнал аудиовход (правый канал); синий — сигнал видеовыход.

https://01010101.ru/kommutaciya/raspajka-scart-rca-tyulpan.html Распиновка SCART-RCA 2014-09-16T23:07:55+00:00 admin Коммутация коммутация Такой переходник как SCART-RCA был очень широко популярен еще недавно. Что касалось телевизоров, видеомагнитофонов и DVD-плееров, то не только вся аппаратура европейского производства была оснащена разъемом SCART, но и значительная часть азиатской аппаратуры тоже имела этот разъем. В азиатской (Япония, Южная Корея) аппаратуре, обязательными разъемами коммутации являются композитные разъемы. admin Administrator

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры

, в частности, телевизоров:

• видеомагнитофонов;
• телевизоров;
• DVD -плееров;
• цифровых ТВ-приставок;
• специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения

. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Некоторые из них просты, а некоторые очень сложны. Преимущество заключается в том, что это довольно маленький кабель. Недостатком является то, что вставить разъем не так просто. Поскольку они различны для каждого производителя, мы обсудим их на другой странице.

Принцип двунаправленной работы SCART

Не используйте драйверы для настольных видеокарт на ноутбуках. Скорее используйте драйверы, которые вы можете скачать с сайта производителей вашего ноутбука! При подключении соответствующие интерфейсы отсутствуют. Так называемые преобразователи могут помочь.

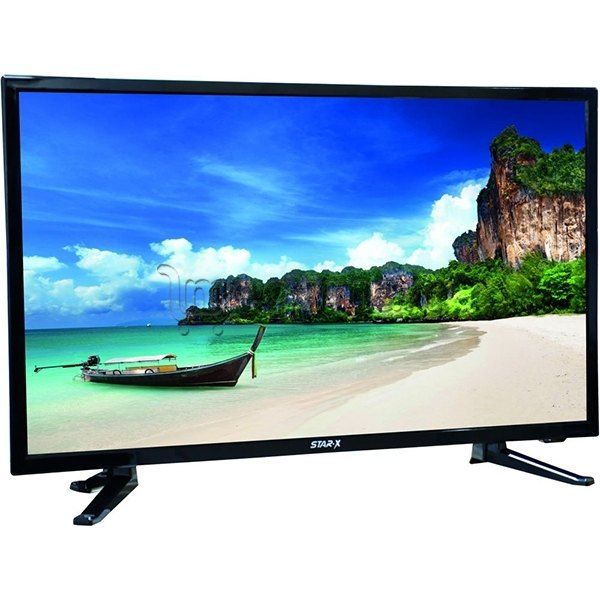

Преимущества и недостатки телевизоров со scart-портом

У Скарт-разъемов есть свои достоинства:

1. Качественная передача цветов.
2. Широкие возможности управления.
3. Способность делать изображение ясным. Это достигается благодаря раздельной подаче цветов (через контакты).
4. Защитное покрытие хорошо устраняет помехи.
5. Благодаря распиловке, можно обеспечить автоматическое выключение и включение телевизора, вместе с дополнительны оборудованием. Например, вы включаете магнитофон, подключенный к телевизору, и одновременно включится сам телевизор. Скарт-разъемы обеспечивают эту функцию, даже если она не была установлена в процессе производства дополнительного устройства.
6. Возможность автоматического включения режима широкоформатного отображения.

Но у разъема есть и недостатки:

1. Если кабель слишком длинный, сигнал начинает теряться.
2. Сигнал будет работать лучше, если на проводе будет экранирующая оплетка. Но это значит, что кабель будет очень толстым. Это неудобно.
3. Недавно появились новые цифровые интерфейсы DVI и HDMI. У них плотность передачи данных намного выше, чем у Скарт.
4. Скарт-разъем не сможет включить некоторые из современных развлекательных видеоцентров. Например, Dolby Surround. Для него необходимо белее современное оборудование.
5. Качество работы разъема зависит от разновидности телевизора. Например, жидкокристаллические и плазменные устройства обеспечивают хорошую передачу сигнала. А вот кинескопические устройства не могут этим похвастаться (даже современные).
6. Не все видеокарты поддерживают возможность подключения к скарт-портам (это касается только компьютера).

Но все же, несмотря на недостатки, Scart-порты все еще присутствуют на всех современных моделях телевизоров.

Разъемы

Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:

• первый предназначается для подключения к телевизору;
• второй используется для подключения плееров;
• третий предусматривает возможность подключения декодера различных «закрытых» программ.

Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться — через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.

Знакомство с интерфейсом

Итак, что же он собой представляет? Это признанный в Европе интерфейс для подключения такой техники как телевизор, игровая приставка, CD/DVD-проигрыватель, первые модели компьютеров, видеомагнитофон.

Сейчас он является уже несколько устаревшим, хотя до сих пор такой вход можно увидеть на задних панелях некоторых устройств. В телевизорах кстати, часто встречается.

Главная особенность интерфейса состоит в объединении в одном штекере всех необходимых сигналов для воспроизведения картинки и аудио. Он состоит из 21 контакта (20 сигнальных линий и 1 защитная). Соединение устройств осуществляется при помощи кабеля естественно. Корпус его наконечника имеет фигурный изгиб, благодаря чему невозможно его неправильно вставить.

Переходник SCART на HDMI

Чтобы сохранилась возможность пользоваться старыми устройствами при обновлении компьютерной техники, можно приобрести конвертор. Ввиду необходимости преобразовывать один тип данных в другие, простой SCART HDMI кабель не подойдет, потребуется полноценный преобразователь.

Кому необходим

Переходник HDMI SCART необходим тем, кто хочет подключить современное оборудование (например, игровую консоль) к старому телевизору или монитору, имеющему только аналоговые интерфейсы. Дисплей будет выводить информацию без потери качества, что сполна удовлетворит любого геймера.

Конвертер СКАРТ на HDMI, напротив, позволяет подключать устаревшие плееры или другое оборудование к новому экрану или проектору, который поддерживает только цифровые интерфейсы. Конвертер HDMI SCART имеет малые габариты (вся техника находится в компактном корпусе). Поэтому его использование не вызовет проблем.

SCART details

SCART is bi-directional regarding standard composite video and analog audio. A television set will typically send the antenna audio and video signals to the SCART sockets all the time and watch for returned signals, to display and reproduce them instead. This allows to have transparent set-top boxes, without any tuner, which just hook and pre-process the television signals. A VCR may have 2 SCART sockets, one connecting to the television set, and another one for the set-top box. When idle or powered off, the VCR will forward the signals from the television set to the set-top decoder and send the processed result back to the television set. When a scrambled show is recorded, the VCR will drive the set-top box from its own tuner and send the unscrambled signals to the television set for viewing or simple recording control purposes. In addition, SCART allows a connected device to power on and power off a television set, more precisely: to bring it in and out of standby mode, in the same way as a remote control would do.

Как включить без пульта?

Безусловно, проще всего воспользоваться дистанционным пультом, нажать на соответствующую кнопку и включить режим AV, а затем и необходимый канал. Но такое часто бывает, что устройство управления телевизором пропало или сломалось. Лучше всего в таком случае сходить и купить новый пульт. Но в жизни бывает так, что пульт сломался, и появилась острая необходимость воспользоваться режимом AudioVideo. Есть два способа включить телевизор, если нет пульта:

• воспользоваться боковой панелью телевизора;
• воспользоваться смартфоном.

Первый вариант используется в таких ситуациях чаще всего. Все знают, что каждая модель обладает кнопками на задней или боковой панели для управления: переключение каналов, настройка звука, активация/деактивация работы телевизора. Обычно кнопки довольно маленькие и окрашены в цвет корпуса, поэтому заметить их трудно.

Там же должна находиться кнопка для переключения между режимами AV и стандартным. В разных моделях они расположены по-разному, поэтому лучше прочитать инструкцию и в ней найти информацию по местонахождению кнопки переключения. Иногда нужно, используя кнопочную панель управления, зайти в настройки и там уже переключить режимы. Вся эта информация написана в инструкции, которая прилагается к каждому телевизору.

Последний способ, который подразумевает использование смартфона, используется пока что редко. Так как телевизор должен обладать функцией управления через приложение на телефоне. Такой технологией оснащаются все современные и последние модели, правда, цена на них соответствующая.

Чтобы переключиться со стандартного режима на AV, следует зайти в приложение на собственном смартфоне. Там должны быть «Настройки» или «Переключение режимов». Нужно перейти туда и переключить телевизор в режим работы AV. Не стоит забывать, что разные производители по-разному делают такие приложения. Поэтому подробной инструкции к конкретной модели здесь не будет.

Распределение контактов

Разъем SCART оснащен несколькими группами контактов

, обеспечивающих передачу тех или иных сигналов с телевизора и обратно:

• 5 линий для передачи и приема аудио;
• 9 линий для приема и передачи видеосигнала;
• 2 линии для выбора режимов;
• 3 линии для передачи цифровых данных.

Все линии обозначены различными цветами, что значительно облегчает процесс монтажа и подключения различных устройств. SCART все еще пользуется высокой популярностью среди большого количества пользователей.

Телевидение в простом стандартном качестве

Качество кабелей играет решающую роль. Помните, однако, чем дольше кабель, тем больше вероятность потери качества изображения. Существуют разные подключения для передачи изображений с проигрывателя на телевизор с плоским экраном. Этот универсальный порт, который поступает из аналогового мира, одновременно передает изображения и звук. Это дает лучшую картину.

Таким образом, вы получаете худшие снимки. Это соединение передает изображения и звук в цифровом виде без сжатия данных. Если это так, и подключенные устройства имеют этот интерфейс, вы обязательно должны выбрать это соединение. Это позволяет вам подключить вашу цифровую фотокамеру и просматривать фотографии, которые вы только что сняли, с высоким разрешением на экране. В основном функция слайд-шоу находится на экране телевизора.

В скарте реализована возможность аудио-передачи стереофонического сигнала, которая потом перешла на другие более современные типы разъемов HDMI. Благодаря особенностям конструкции разъема возможна передача данных при управлении дистанционно. Еще можно подключать немодулируемые сигналы:

• композитные;
• компонентные;
• S-Video.

К компонентным относятся видеосигналы RGB и YPbPr. А к S-Video относятся 2 линии. Функцией переключения режимов приема видеосигнала и выхода телевизора из спящего режима по команде от внешнего устройства разъем был дополнен лишь в конце 80-х. В те же годы, SCART дополняется 2 линиями передачи видеосигнала S-Video .

Интерфейс обеспечивает быструю и чистую передачу видео, изображений и другого мультимедийного контента. СМИ с высоким разрешением пользуются большим спросом, чем когда-либо прежде. Этот шаг можно контролировать с помощью специальных адаптеров, называемых преобразователями. Вот небольшой выбор устройств.

Логически передача была бы невозможна, если вы не отправите ее через соответствующий конвертер или конвертер. Они преобразуют сигналы в аналоговые или цифровые сигналы. Скорее пусть пальцы его и несколько евро больше в конвертер инвестировать. Это одно из «предложений упрощения» во французской промышленности, поднятое предпринимателями, которое будет применять исполнительная власть Франсуа Олланд.

Хоть интерфейс является большим и неудобным, но все же многие производители не перестают его устанавливать в своей аппаратуре с расчетом на использование для подключения к старым ТВ-приемникам

. А чтобы к нему подключить другие виды устройств, например, видеокамеру, то потребуется специальный переходник.

Что это такое?

Ответить на вопрос, что собой представляет SCART в телевизоре, достаточно легко. Это один из разъемов, призванный гарантировать использование телевизионного приемника в тесной связке с другими устройствами.

Не менее важно и то, что отечественная радиоэлектронная промышленность быстро подхватила эту идею. Уже в 1980-е SCART применяется очень широко

К таким портам подключали в разные годы:

• видеомагнитофоны;
• плееры с DVD;
• телевизионные приставки;
• внешнюю аудиотехнику;
• DVD-рекордеры.

Но на начальном этапе своего развития SCART был недостаточно совершенен. Даже самые продвинутые разработки такого рода в разных государствах страдали от помех. Нередко трудности вызывало управление на расстоянии. Да и обеспечить выпуск кабелей соответствующего стандарта в необходимом количестве долго не удавалось. Лишь к середине или даже концу 1990-х годов «детские болезни» SCART были побеждены, и стандарт завоевал доверие потребителей.

Сейчас такие разъемы есть почти во всех выпускаемых телевизорах. Исключение составляют только отдельные модели, которые делают упор на более новые версии интерфейсов.

Порт делится на 20 выводов. Каждый вывод отвечает за строго определенный сигнал. При этом периметр порта SCART, покрываемый слоем металла, условно считается 21-м выводом; он ничего не передает и не принимает, а только лишь отсекает помехи и «наводки».

8-й контакт призван перевести внутренний сигнал телевизора на источник внешнего сигнала. При помощи 16-го контакта телевизор меняет композитный режим на RGB или переключается обратно. А за обработку сигнала стандарта S-Video отвечают контактные входы 15 и 20.

Качественная сторона

rc=»https://instanko.ru/wp-content/uploads/perehodnik-adapter-scart.jpg»/>

При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.

Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.

Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.

Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.

Простейшая распайка

Распайка СКАРТ-разъема сама по себе несложна, тем более что первым любителям видео требовались самые простые функции. Тем, кто хотел только смотреть уже записанные программы, хватало трех основных контактов: второй и шестой (между ними ставилась перемычка) отвечали за звук, двадцатый — за видео, ну и, конечно, необходим был земляной (пластина, окружавшая весь разъем). Это же относилось и к тем, кто купил плеер — устройство относительно недорогое по сравнению с «полным видаком». Использовать надлежало с 75-омным частотным сопротивлением, но на практике, учитывая небольшую длину, этим условием многие производители пренебрегали, тем более что качество записи большинства кассет оставляло желать лучшего, и на четкость картинки свойства соединителя влияли в последнюю очередь.

Для того чтобы обеспечить возможность записи на аппарат от внешнего низкочастотного источника (другого видеомагнитофона или телевизора) в режиме «аудиомоно» количество выводов требовалось удвоить, добавив 1-й, 3-й (звук) и 19-й (видео) контакты.

Распайка S-VIDEO

Для подключения видеокамеры к бытовому телевизору можно использовать:

1. Композитный вход — имеется на всех современных моделях телевизоров. Разъём — RCA (тюльпан) либо SCART (гребенка). Практически все цветные видеокамеры имеют композитный выход видеосигнала. Так же к этому входу можно подключить любую черно-белую видеокамеру.
2. Вход S-VIDEO. Разъём — S-VIDEO (минидин 4-пин.) либо SCART (гребенка). Присутствует не на всех моделях телевизоров. Выход S-VIDEO есть у цветных видеокамер высокого разрешения (Например CCTV KZC-261, модуль CB-60H).

При необходимости преобразовать сигнал S-VIDEO в композитный (например композитный выход у видеокамеры сгорел, а S-VIDEO еще работает) можно воспользоваться следующей схемой:

SCART — чисто европейское изобретение

Как же работает Euroconnector? На нем ни много ни мало 20 контактов, обнесенных, словно забором, D-образным металлическим экраном, который соединен с электрической «землей» (общим проводом) и экранирующей оплеткой кабеля. Контакты располагаются в шахматном порядке. Разъем передает сигналы трех типов: аудио-, видео- и управляющие. Они подаются на соответствующие контакты (см. рис. «Рассекреченный SCART»). Назначение аудиовходов/выходов очевидно, разновидности видеосигнала описаны ниже, поэтому сейчас мы поговорим только об управляющих контактах. Первоначально они предназначались для передачи данных и сигналов управления по информационной шине «Domestic Data Bus», или D2B.

При ее посредстве мыслилось создать централизованную систему командования любой бытовой техникой — от кофеварки до видеомагнитофона. Это была еще одна блестящая идея компании Philips, слишком сильно опережавшая свое время. D2B довольно быстро исчезла, главным образом, из-за отсутствия к ней интереса со стороны других производителей — но не бесследно. В середине 90-х гг. она обрела второе дыхание в образе Easy Link, филипсовского же интерфейса, позволяющего переписывать координаты телевизионных каналов из памяти телевизора в память видеомагнитофона, чтобы не заниматься скучнейшим делом — первоначальной настройкой «видика». Хотели как лучше…

Если говорить откровенно, то у SCART»a больше недостатков, чем достоинств. Качественные кабели с распайкой всех контактов стоят дорого (от 15$), они очень толстые и тяжелые, поэтому подвергают гнезда большой механической нагрузке. Контакты расположены очень близко друг к другу, что может вызвать наводки, а в худшем случае и замыкание. При использовании SCART»a могут также возникнуть проблемы, связанные с нежелательным влиянием сигналов включения и управления, так как один и тот же сигнал подчас используется для совершенно разных целей. Кроме того, SCART не предназначен для передачи компонентного видеосигнала. Наконец, для SCART»a практически невозможно создать высококачественный кабель. Не верите? Тогда взгляните на «межблочник» класса High End. Его кабель имеет диаметр как минимум 7 мм, а ведь в нем всего две жилы. Какова же должна быть толщина 20-жильного кабеля с аналогичными свойствами?!

Выход из создавшегося положения очевиден: необходимо пользоваться SCART»ом, в котором распаяны только те контакты, которые задействуются в данном конкретном случае. Предположим, ваш видеомагнитофон не оборудован «тюльпанами». Тогда к AV-усилителю его придется подключать посредством кабеля «SCART- 3хRCA» (RCA — второе название «тюльпана»), причем в SCART»e будут задействованы контакты 1, 3, 4, 17, 19 (см. «Рассекреченный SCART»). Случается, в DVD-плейере выход сигнала S-Video организован только на SCART»e. В таком случае аппарат впишется в AV-систему при помощи кабеля «SCART — S-Video + 2xRCA», и на SCART»e будут распаяны контакты 1, 3, 4, 15, 17, 19. Наконец, ваш телевизор может не иметь «тюльпанов». Тогда по композитному сигналу его нужно соединить с усилителем посредством кабеля «тюльпан — SCART» (контакты 17 и 19), а по сигналу S-Video- кабелем «S-Video — SCART» (контакты 15,17 и 20). И каждый завести на отдельное гнездо.

SCART pinouts

Как подключить наушники к телевизору без разъема 3,5 мм?

Different pin-configurations exist. Which confirations are available depends on the video device used. Sometimes one can choose the configuration (like composite or S-video) by changing a software setting.

Two status signals define (partly) which video signals are active. A video device can use these status signals to automatically switch between internal or external audio/video signals.

Two pins provide switching signals. Pin 8, the function switching pin, carries a low frequency (less than 50Hz) signal from the source that indicates the type of video present.

0V-2V means no signal, or internal bypass 4.5V-7V (nominal 6V) means a widescreen (16:9) signal 9.5V-12V (nominal 12V) means a normal (4:3) signal

Pin 16, the fast switching pin, carries a signal from the source that indicates that the signal is either RGB or composite.

0V-0.4V means composite. 1V-3V (nominal 1V) means RGB only.

The original specification defined pin 16 as fast blanking, a high frequency (up to 3MHz) signal that blanked the composite video. The RGB inputs were always active and the fast blanking signal punches holes in the composite video. The SCART connector uses this to overlay subtitles from an external Teletext decoder. 0V-0.4V means composite with a transparent RGB overlay. 1V-3V (nominal 1V) RGB only.

There is no switching signal to indicate S-Video. Some TVs can autodetect the presence of the S-Video signal but more commonly the S-Video input needs to be manually selected.

Как подключали видео к отечественным телевизорам

Счастливые обладатели японского или южнокорейского чуда вскоре пришли к выводу о том, что и наши телевизоры вполне могут быть использованы для просмотра иностранных видеопрограмм. Большинство советских аппаратов, современных на тот период, уже имели все необходимые устройства для подключения видеотехники, а именно: встроенный декодер ПАЛ-СЕКАМ и разъем СКАРТ на задней крышке. Дистанционным управлением они также комплектовались либо имели возможность несложной установки нужных плат, модулей управления и фотоприемников инфракрасного сигнала. Сразу же возник дефицит на соответствующие соединительные кабели, который охотно восполняли многочисленные кооперативы и частные предприятия.

Скарт распиновка — корректная распайка SCART-разъема

Скарт распиновка — правильная распайка

Скарт распиновка — в начале 80-х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе.

Несколько позже, этот 21-пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В настоящее время имеется много популярных систем для обмена информацией с помощью SCART.

В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате. В числе, которых подразумеваются передача аудио и видеосигналов, при помощи всего одного такого соединителя стало возможным записывать и воспроизводить видео контент. Кроме этого доступна функция передачи команд для управления мультимедийным устройством во время его настройки.

Особенности конструкции и скарт распиновка

Распиновка скарт разъема выполнен по 2-х компонентной несимметричной схеме, двухрядные подпружиненные контакты-вилки осуществляют передачу сигналов (20 это сигнальные тракты и 1 для защиты). Наружний корпус контактного разъема имеет характерную форму, служащую своеобразным ключом. Именно этот конструктивный выступ гарантирует правильное подключение СКАРТа, если его при подключении развернуть, то соединение будет невозможно.

Распиновка SCART разъема осуществляется установкой нечетных номеров контактных ножей внизу разъема, при этом ключ кабеля будет с правой стороны. Верхний ряд контактов, имеющий четные номера обозначений, выполнен с некоторым смещением относительно нижнего ряда. Именно такое расположение «ножей» не дает соединить коннектор в обратном направлении. Порядок подачи сигнальных данных через контакты показано в приведенной ниже таблице. Защитный провод, помещенный в экранирующую оплетку, соединяется с 21 контактом.

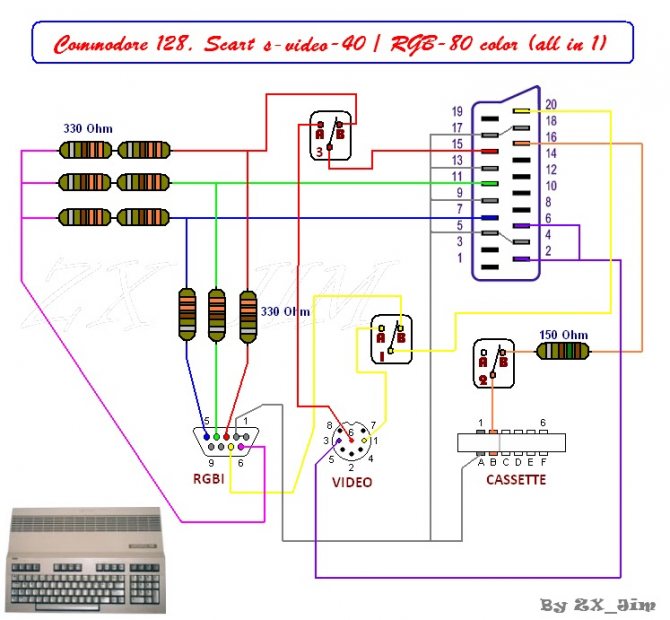

Изготовление SCART-кабеля собственными руками

Необходимость в изготовлении соединителя с коннектором SCART в домашних условиях может быть вызвана потребностью создания мультимедийного комплекса для дома. А распиновка скарт разъема делается согласно представленной таблицы. При самостоятельном изготовление SCART-соединителя, не обязательно задействование всех контактов, можно подключать только необходимые вам. Место подпайки провода к контакту нужно помещать в кембрик, можно с термоусадочными свойствами.

usilitelstabo.ru

Как подключить разъем SCART

Разъем SCART (от Syndicat des Constructeurs d’Appareils Radiorecepteurs et Televiseurs , «Ассоциация производителей радио- и телевизионных приемников») – является стандартом для французского происхождения и ассоциированным 21-контактным разъемом для подключения аудиовизуального (AV) оборудования.

Разъем SCART (21-контактный)

Он также известен как Peritel (или Peritelevision) (особенно во Франции), 21-контактный EuroSCART (маркетинговый термин Sharp в Азии), Euroconector (в Испании), EuroAV или EXT . В США другое название — EIA Multiport ( интерфейс EIA ).

В Европе SCART был наиболее распространенным методом подключения аудиовизуального оборудования и был стандартным разъемом для таких устройств; это было гораздо менее распространено в других местах. Поскольку он был разработан для переноса аналогового контента стандартного определения , SCART устарел с внедрением новых цифровых стандартов, таких как HDMI и DisplayPort , которые могут нести передачу видео высокой четкости и многоканальный звук , хотя он остается на оборудовании, которое еще используется. HDMI-CEC получен из AV.link от SCART. Однако SCART Connection также может поддерживать HD-сигналы, такие как 480p, 720p, 1080i, 1080p, если соединение SCART устройства предназначено для поддержки соединения YPbPr , но эта конфигурация встречается редко. То же самое для многоканального звука, но даже эта конфигурация остается редкой, поскольку она не стандартизирована.

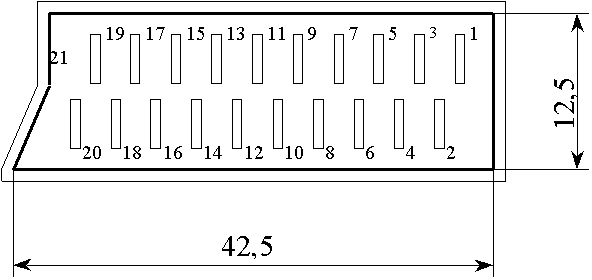

Разъем вид спереди

Официальным стандартом для SCART является номер документа CENELEC EN 50049-1. SCART иногда называют стандартом IEC 933-1.

Обратите внимание, что есть также японская версия разъема SCART, который называется японским разъемом RGB-21, EIAJ TTC-003, или просто JP-21. Эта версия SCART использует аналогичные сигналы и один и тот же разъем, но имеет другую разводку. При использовании RGB-видео красный канал использует одинаковые контакты в обоих стандартах, поэтому красное видео без звука указывает на несоответствие JP-21 SCART с EuroSCART.

Происхождение

Разъем SCART впервые появился на телевизорах в 1977 году. Он стал обязательным для новых телевизоров, проданных во Франции с января 1980 года и с 1989/1990 в Восточной Европе, таких как Польша. Фактическое французское юридическое постановление было опубликовано 7 февраля 1980 года, а затем отменено 3 июля 2015 года. SCART на самом деле является аббревиатурой французской организации, создавшей соединитель в 1970 году. Соответствующий европейский стандарт EN 50049 был затем усовершенствован и опубликован в 1978 году CENELEC , назвав его peritelevision, но его обычно называют аббревиатурой peritel на французском языке. Стандарт получил несколько поправок и не менее 2 основных изменений, одобренных CENELEC 13 ноября 1988 года (EN 50049-1: 1989) и 1 июля 1997 года (EN 50049-1: 1997).

Японский эквивалент был стандартизован в январе 1983 года с нормой TTC-0003, опубликованной EIAJ , которая была заменен в марте 1993 года нормой CPR-1201, чтобы включить S-Video. CPR-1201 был отозван в марте 2003 года на замену эквивалентной нормой CPR-1205, представляющей Японию, переход от аналогового к цифровому и, таким образом, использование аналоговых соединителей в качестве вещей из прошлого. В Японии и Корее его обычно называют RGB-21, в то время как его более широко называют JP-21 в англоговорящем мире. В Японии была принята способность соединителя поддерживать формат выходного сигнала RGB (без сжатия или ухудшения исходных видеосигналов), но, вопреки SCART в Европе, он никогда не видел широко распространенного использования на потребительском рынке.

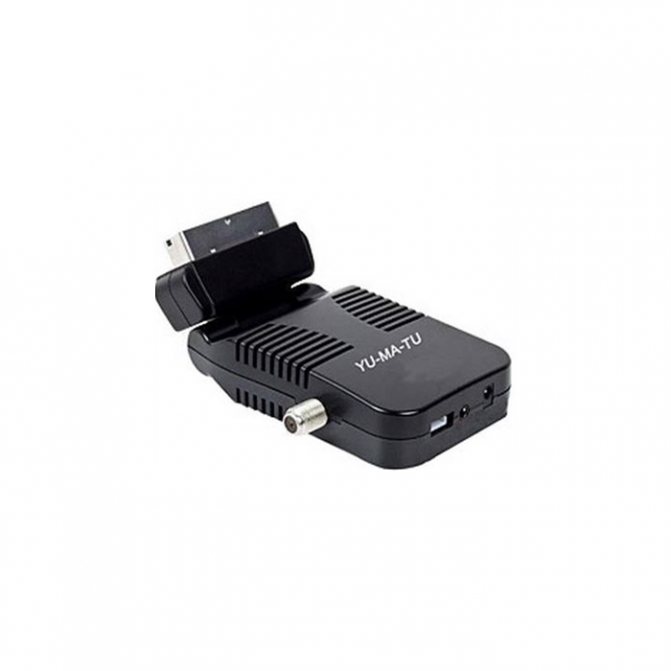

Типичные гнезда SCART на приставке.

До появления SCART телевизоры не предлагали стандартизованный способ ввода сигналов, отличных от RF- антенных разъемов, и они отличались между странами. Если предположить, что существуют другие разъемы, устройства разных компаний могут иметь разные и несовместимые стандарты. Например, внутренний видеомагнитофон может выводить композитный видеосигнал через соединитель DIN-типа, изготовленный в соответствии со стандартами DIN, разъем RCA с американским интерфейсом, разъем SO239 или разъем BNC .

Использование

Контакт 1 Контакт 2 Контакт 3 Контакт 4 Контакт 5 Контакт 6 Контакт 7 Контакт 8 Контакт 9 Контакт 10 Контакт 11 Контакт 12 Контакт 13 Контакт 14 Контакт 15 Контакт 16 Контакт 17 Контакт 18 Контакт 19 Контакт 20 Контакт 21

* — редко поддерживается.

** — нестандартное расширение.

*** — от STB до VCR при использовании для автоматической записи; 12V подключает телевизор к AV-каналу

**** — протокол не стандартизован, например D2B .

***** — Этот штифт является частью оболочки / объемного разъема. Он часто подключается к общему экрану в дешевом кабеле. В оборудовании контакт 21 должен быть подключен отдельно к шасси, но часто он просто соединен со всеми другими штырьками заземления.

Система SCART была предназначена для упрощения подключения AV-оборудования (включая телевизоры, видеомагнитофоны, DVD-плееры и игровые приставки). Для этого он вобрал в себя аналоговые сигнальные соединения в один кабель с уникальным разъемом, который сделал неправильные соединения практически невозможными.

Интерфейс EIA на RCA Dimensia 1987

Сигналы, передаваемые SCART, включают в себя как композитный, так и RGB (с композитной синхронизацией) видеосигнал, стерео аудио вход / выход и цифровую сигнализацию. Стандарт был расширен в конце 1980-х годов для поддержки новых сигналов S-Video . Телевизор можно разбудить в режиме ожидания, и он автоматически переключится на соответствующий AV-канал, когда подключено устройство, подключенное к нему через разъем SCART. Соединение SCART также использовалось для сигналов высокой четкости, таких как 720i, 720p, 1080i, 1080p с подключением YPbPr некоторыми производителями, но до настоящего времени это соединение очень мало используется из-за появления HDMI.

Последовательное подключение

SCART двунаправлен относительно стандартного композитного видео и аналогового аудио. Телевизор обычно отправляет аудио- и видеосигналы антенны в сокеты SCART все время и следит за возвращенными сигналами, отображает и воспроизводит их. Это позволяет использовать «прозрачные» телевизионные приставки без каких-либо тюнеров, которые просто «перехватывают» и предварительно обрабатывают телевизионные сигналы. Эта функция используется для аналогового платного телевидения, такого как Canal Plus, и используется для декодирования телетекста.

На видеомагнитофоне часто есть два гнезда SCART для подключения к телевизору («вверх», «первичный» или «1»), а для видеовхода с телеприставки или другого устройства («вниз», «вторичный») или «2»). При выключенном или выключенном режиме видеомагнитофоны обычно пересылают сигналы с телевизора на декодер и отправляют обработанный результат обратно на телевизор. Когда записывается скремблированное шоу, видеомагнитофон будет управлять телевизионной приставкой из своего собственного тюнера и отправлять сигналы с расширением спектра на телевизор для просмотра или простого управления записью. В качестве альтернативы, видеомагнитофон может использовать сигналы от телевизора, и в этом случае было бы нецелесообразно менять каналы на телевизоре во время записи.

Разъем «вниз» также может использоваться для подключения других устройств, таких как проигрыватели DVD или игровые консоли. Пока все устройства имеют по меньшей мере один разъем «вверх» и «вниз», это позволяет подключать практически неограниченное количество устройств к одному гнезду SCART на телевизоре. Хотя аудио и видеосигналы могут перемещаться как «вверх» на телевизор, так и «вниз» на устройства, расположенные дальше от телевизора, это неверно для сигналов RGB (и нестандартного YP B P R ), которые могут перемещаться только к ТВ.

«Вверх» и «вниз» являются обычными. Логически телевизор является последним устройством «вверх» цепного пути (потока) и первого устройства в цепочке «вниз». Физически телевизор находится под устройством, которое находится сверху, и, следовательно, это название для верхней панели устройства. Более того, относительное положение некоторых сокетов может привести к убеждению, что телевизор физически является последним в нисходящем направлении.

Логично, что телевизор находится сверху и заканчивается цепной дорожкой «вверх», переводя электронную информацию в изображение и звук. С той же логической точки зрения информационный поток, где бы он ни возникал, может нуждаться в обработке, такой как дешифрование (декодирование, дескремблирование) или добавление субтитров. В этом случае информационный поток отправляется логически «вниз» на выделенные функциональные устройства. Из последнего устройства обработки поток информации отправляется логически «вверх» на телевизор через весь цепочный путь. Другим случаем является то, что информационный поток отправляется «вниз» и не ожидается, что он будет отправлен обратно «вверх», например, когда отправляется на рекордер.

Multi-AV (2-канальный аудио, S-Video и CVBS) адаптеры SCART с переключателем входного / выходного сигнала.
Разъем-вилка SCART Non-RGB. Только 10 штырей (2, 6, 7, 8, 11, 15, 16, 17, 18, 20) доступны. Некоторые дешевые кабели или устройства (DVD-плееры, телевизоры) имеют 21-контактный разъем SCART или разъем, который на самом деле имеет 10 подключенных проводов и, таким образом, не поддерживает RGB / S-Video, а только CVBS.
Прямые соединения

Поскольку аудио и (композитный) видео используют одни и те же контакты на разъемах «вверх» и «вниз» (и требуют сшитого кабеля), также можно подключать два устройства напрямую друг к другу, не обращая внимания на тип сокета.

Однако это не работает, когда используются сигналы S-Video. Поскольку прямые линии (RGB Red и Blue up) были повторно настроены для переноса информации о цветности, выходы S-Video различаются для разъемов SCART «вверх» и «вниз». Кроме того, они часто не полностью реализованы.

— Необходимо обращать внимание на тип разъема, необходимого при работе с компонентом RGB / YP B P R / S-video. Ущерб может быть вызван неправильным подключением устройств следующим образом:

— подключение SCART 1 («вверх») от одного устройства к SCART 1 («вверх») другого устройства, когда оба SCART настроены для RGB / YP B P R / S-video-up. Выводы 7, 11 и 15 являются выходами.

— подключая SCART 2 («вниз») от одного устройства к SCART 2 («вниз») другого устройства, когда оба SCART настроены для S-video-down. Вывод 7 — выход.

— подключив SCART 1 («вверх») от устройства, настроенного RGB / YP B P R , к SCART 2 («вниз») другого устройства, настроенного с S-video-down. Вывод 7 — выход.

RGB-способный SCART (позолоченный).

Повреждения контактов 7, 11 или 15 могут привести к желтым, фиолетовым или синим / зеленым изображениям из-за недостающего синего, зеленых или красных компонентов соответственно. При использовании S-video повреждающий контакт 7 или 15 может привести к черно-белым изображениям из-за отсутствия компонента цветности («вниз» и «вверх» соответственно). Аналогичным образом повреждающие штыри 7 и 15 (P B и P R ), оставляя штифт 11 (Y) неповрежденными, могут приводить к черно-белым изображениям при использовании YP B P R. Повреждение более чем одного из этих контактов может привести к комбинированным эффектам.

Наложение RGB (быстрое переключение)

SCART позволяет устройству управлять телевизором очень быстро переключаться между сигналами, чтобы создавать наложения в изображении. Для того, чтобы реализовать субтитры, приставку SCART не нужно обрабатывать и отправлять обратно полный новый видеосигнал, что потребует полного декодирования и повторного кодирования информации о цвете, ухудшения качества и дорогостоящего процесса, особенно учитывая наличие в Европе разных стандартов. Вместо этого окно может попросить телевизор прекратить отображение нормального сигнала и отобразить сигнал, который он генерирует внутри для выбранных областей изображения, с гранулярностью уровня пикселей. Это также может быть обусловлено использованием «прозрачного» цвета на странице телетекста.

Статус и соотношение сторон (медленное переключение)

SCART позволяет подключенному устройству вывести его из режима ожидания и выйти из него или переключить его на AV-канал. Видеомагнитофон или другое воспроизводящее устройство будут оптимально включаться, когда кассета вставлена, включить телевизор (или переключить его в режим видео), а затем сразу начать воспроизведение, если вкладка защиты от записи кассеты отсутствует. Когда он выключен, видеомагнитофон попросит телевизор отключиться, что будет, если он был включен в соответствии с запросом видеомагнитофона, и если он остался в режиме видео. Только некоторые телевизоры сделают это — большинство из них реализует только автоматическое переключение на вход SCART и обратно.

RGB SCART (позолоченный).

Один и тот же сигнал может использоваться спутниковым приемником или телевизионной приставкой для подачи сигнала на видеомагнитофон, который он должен запускать и останавливать запись («запись 8 контактов»). Эта конфигурация обычно требует, чтобы видеомагнитофон находился дальше от телевизора, чем источник, поэтому сигнал обычно перемещается «вниз».

SCART также поддерживает автоматическое широкоэкранное переключение. Это расширение функциональности разъема, который ранее указывал только на телевизор, на котором должен отображаться внешний сигнал. В идеале широкоэкранный источник должен предлагать три режима работы, чтобы иметь дело с широкоэкранными сигналами:

— Широкоэкранный, для телевизоров, которые поддерживают изображение

— Letterbox , который добавляет пустое пространство (обычно черное) вверху и внизу изображения, чтобы получить соотношение сторон 4: 3

— Панорама и сканирование, которые обрезают изображение для достижения соотношения сторон 4: 3; отображается только центральная часть с усеченными сторонами (как если бы они были увеличены).

В первом случае широкоэкранный вывод позволяет указать формат текущего сигнала, который позволяет широкоэкранным телевизорам регулировать ширину изображения и широкоэкранные стандартные телевизоры для сжатия строк сканирования изображения 576i по вертикали. Во втором случае широкоэкранный SCART-сигнал никогда не активен, и источник сигнала сам выполняет адаптацию, чтобы изображение всегда имело стандартный формат. Некоторые источники не будут выпускать широкоэкранный сигнал или поддерживать его на одном уровне все время. Другие источники могут предлагать возможность усечения сторон, но не для круглой формы изображения, что требует значительно большей обработки. Примечательно, что схемы ранних широкоэкранных MAC- декодеров (например, Visiopass ) не могли усекать стороны. Ограничения в основном касаются спутниковых телевизоров.

Шина данных

Использование выводов данных не было стандартизировано в исходной спецификации SCART, что привело к использованию нескольких разных протоколов, как проприетарных протоколов, так и полуприпарных протоколов на основе таких стандартов, как D2B .

Функция декодирования гибридных, сжатых по времени аналого-цифровых MAC- передач в RGB и аналоговый звук была сродни тому, что цифровой приемник вышел из аналогового. Штыри D2B (10 и 12) использовались для связи с позиционированием спутниковой антенны и для возбуждения магнитных поляризаторов, прежде чем они вошли в LNB . Функции последовательной связи использовались для подключения, как декодера платного телевидения, так и позиционера / поляризатора тарелки к одному гнезду декодера на ресивере.

CENELEC EN 50157-1 представил AV.link как стандартизованный протокол для передачи расширенной управляющей информации между устройствами. Это однопроводная последовательная шина данных и позволяет передавать информацию дистанционного управления и согласовывать аналоговые типы сигналов (например, RGB). AV.link также известен как nexTViewLink или торговые названия, такие как SmartLink, Q-Link или EasyLink. Он отображается как канал управления потребительской электроникой в HDMI .

Многоканальный объемный звук

Контакты 10, 12, 14, были использованы некоторыми производителями для DOLBY ProLogic, объемного и многоканального звука на своих телевизорах (некоторые высокопроизводительные модели со встроенными декодерами Dolby и внешние громкоговорители объемного звучания, как CRT, LCD, так и плазменные наборы, и только в Европе (и европейских версиях японских телевизоров и DVD-плееров), и в основном на S / PDIF), чтобы подключить DVD-плеер к телевизору и передать Dolby и DTS. Однако этот протокол редко использовался, поскольку он ограничивался только определенным производителем, а соединения отличались от производителя к производителю, а в некоторых случаях он управлялся только контактом 8. В этом случае он был непригодным для использования с RCA адаптерами SCART. Кроме того, если совместимый телевизор с таким подключением был с совместимым DVD с таким подключением, но от разных производителей и был связан между собой то объемное звучание могло и не работать, и только стереофонический звук с DVD-плеера был доступен для телевизора, поскольку некоторые производители не использовали SPDIF, как собственный протокол. Кроме того, это соединение также может быть неудачным, если соединение DVD с телевизором было сделано косвенно (например, с помощью видеомагнитофона в режиме последовательного подключения), однако некоторые видеомагнитофоны разрешили передачу этих сигналов. Некоторые производители проигрывателей DVD на некоторых моделях предлагали SPDIF только на SCART и адаптер для извлечения цифрового аудиосигнала для отправки в домашний кинотеатр. К настоящему времени это соединение остается редким, поскольку HDMI, S / PDIF и TOSLINK могут обеспечивать многоканальный звук, а также некоторые телевизоры с встроенным объемным звучанием могут иметь оптический или S / PDIF INPUT.

Высокое разрешение

Соединение SCART также использовалось в ограниченных случаях в качестве соединения высокой четкости с использованием соединения YPbPr через scart с помощью некоторых телевизионных и аудио-видеооборудований (телеприставки, проигрыватели DVD, проигрыватели Blu-ray и т. д.). Используя соединение YPbPr, SCART может использоваться для сигналов высокой четкости, таких как 720i, 720p, 1080i, 1080p. Некоторые производители использовали как Y видеокомпонентное соединение, в то время как другие использовали зеленое соединение как Y. С появлением HDMI и из-за того, что соединение не было стандартизировано (как и S-video) и ограничивалось только определенным производителем, устройства, поддерживающие каналы высокой четкости через SCART с соединением YPbPr, стали скудными, если не вымершими. Во многих случаях он реализовывался через RGB SCART или CVBS SCART, а режим YPbPr SCART мог быть вручную переключен. YPbPr стал использоваться как независимое соединение, а SCART остался только для контента стандартной четкости.

Типы кабелей:

Оригинальная спецификация SCART для разных типов кабелей (шнуров), обозначенных ключевым цветом, но цветовое кодирование редко используется, а кабели часто используют разные нестандартные конфигурации.

Тип Цвет провода Контакты на SCART Описание Симметричность

* — взависимости от протокола

Японский аналог: распиновка JP21

Контакт Функция Контакт Функция Контакт Функция Контакт Функция

Дополнение

— Аудиовход: 0,40 мВрмс,> 47 К ом

— Аудиовыход: 0,40 мВрмс,> 10 кОм

— CVBS (Composite Video): 1 Vp-p, 75 Ом, синхронизация: отрицательная

— Ym Input: переключает RGB на половину яркости, для наложения видео (L: 1 В, 75 Ом)

— Ys Вход: вход / выход RGB: (Земля для вывода, 1 В + для входа (предпочтительнее) 1))

— Все линии RGB: 0,7 Vp-p, 75 Ом

Практические соображения

Почти все современные DVD-плееры и приставки с разъемами SCART могут выводить RGB-сигнал, который обеспечивает превосходное качество изображения для композитного сигнала. Однако многие устройства не имеют выход RGB, которые включен по умолчанию, вместо этого по умолчанию используется композитное видео. RGB часто нужно настраивать вручную в меню или через переключатели на задней панели устройства.

Nintendo GameCube*, Wii*, Neo-Geo , Dreamcast , PlayStation , PlayStation 2 , PlayStation 3 , Xbox и Xbox 360 могут выводить RGB , компонентное видео , S-Video или композитное видео . Эти консоли поставляются со стандартным композитным видеоразъемом, но производители и третьи стороны продают разъемы для подключения компонентного видео и для подключения RGB SCART. Если Nintendo GameCube и Xbox автоматически переключаются в надлежащий режим, PlayStation 2 должен быть указан через выбор в системном меню, должен ли он использовать видео YP B P R или RGB.

* RGB доступен только на консолях GameCube и Wii в PAL , а S-Video доступен только на консолях NTSC

Некоторые версии устаревших консолей, таких как Master System , Mega Drive / Genesis и SNES Nintendo, способны выводить сигналы RGB и многие старые домашние компьютеры ( Amstrad CPC , более поздние модели ZX Spectrum , MSX , Commodore Amiga , Atari ST , BBC Micro и Acorn Archimedes и т. Д.) Вывод RGB с композитной синхронизацией, подходящей для использования SCART, но большинство используют различные нестандартные DIN-разъемы. Аркадные мониторы стандартного разрешения используют сигналы RGB с композитной синхронизацией, совместимой с SCART.

Максимальная длина кабеля SCART, по оценкам, составляет от 10 до 15 метров без усиления.

Из-за относительно высоких сигнальных напряжений, используемых в SCART, «горячее подключение» (подключение или отсоединение устройств во время их включения) не рекомендуется. Несмотря на отсутствие риска получения травмы, существует вероятность повреждения электроники в устройствах, если разъем неправильно вставлен. Кроме того, поскольку многие телевизоры являются классом II (с двойной изоляцией), и не заземлены, большой открытый экран на разъеме SCART будет удерживаться примерно наполовину от напряжения сети, если он подключен к телевизору с питанием, а другой конец отключен от сети. Если кабель затем подключен к заземленному устройству с металлическим корпусом, непреднамеренный контакт с экраном кабеля SCART, в то время как заземленное устройство касается другой рукой, может вызвать болезненный удар электрическим током. По этой причине конец кабеля воспроизводящего устройства должен всегда быть вставлен в первую очередь, а конец кабеля телевизора подключен последним.

Качественные различия существуют в кабелях SCART. В то время как для правильного кабеля SCART используются миниатюрные коаксиальные кабели для видеосигналов, дешевые кабели SCART часто используют простые провода для всех сигналов, что приводит к потере качества изображения и значительному уменьшению максимальной длины кабеля. Общей проблемой на дешевом кабеле SCART является то, что телевизор выводит композитный видеосигнал из своего внутреннего тюнера, и это индуцируется или перекрестно переходит на входящий видеосигнал из-за неадекватного или несуществующего экранирования; результатом являются призрачные изображения или мерцание, наложенное на входящий сигнал. Чтобы не разбирая проверить, использует ли кабель SCART коаксиальные кабели, отвинтите предохранитель натяжения на разъеме SCART и сместите пластиковую оболочку.

Использование кабелей более высокого качества, таких как кабели с ленточными шнурами, которые имеют правильно экранированные коаксиальные кабели внутри, может помочь уменьшить эффект «ореола», но он не всегда полностью устраняет его из-за различных факторов. Более постоянным способом является удаление штифта 19 (Video Out) из штекера SCART, который помещается в телевизор, предотвращая передачу сигнала от телевизора в кабель, поэтому он не может хорошо сообщаться с входящим сигналом.

Многоканальный звук, такой как DOLBY (например, соединения SPDIF), может поддерживаться через соединение SCART через контакты данных 10, 12, 14. Однако не все устройства совместимы с этими стандартами, поэтому они редко используются, поскольку нет стандарта относительно соединения, и оно может отличаться от одного производителя к другому.

Пуск и переключение

Два контакта обеспечивают сигналы переключения.

Контакт 8, контактный вывод переключателя, несет напряжение постоянного тока от источника, которое указывает тип присутствующего видео.

— 0 V-2 V означает отсутствие сигнала или внутренний байпас

— 4.5 V-7 V (номинал 6 В) означает широкоэкранный (16: 9) сигнал

— 9,5 В-12 В (номинал 12 В) означает нормальный (4: 3) сигнал

— Контакт 16, контакт сигнала гашения , передает сигнал от источника, который указывает, что сигнал является либо RGB, либо композитным.

— 0 В-0,4 В означает композитный.

— 1 V-3 V (номинал 1 В) означает только RGB.

Первоначальная спецификация определила вывод 16 как сигнал высокой частоты (до 3 МГц), который заглушивал бы составное видео. Входы RGB всегда были активны, и сигнал «пробивает область» в составном видео. Это можно использовать для наложения субтитров с внешнего декодера Teletext.

— 0 V-0.4 V означает композитный с прозрачным наложением RGB.

— 1 V-3 V (номинальный 1 В) только RGB.

Для обозначения S-Video отсутствует сигнал переключения. Некоторые телевизоры могут автоматически обнаруживать наличие сигнала S-Video, но чаще всего вход S-Video должен быть выбран вручную. То же самое для редкого компонента YPbPr, который во многих случаях реализуется поверх композитного или rgb scart.

Кабели

Кабели для подключения оборудования вместе имеют штырьковый разъем на каждом конце. Некоторые из таких проводов, как земля, данные, коммутация и RGB, соединяются с одинаковым номером контакта на каждом конце. Другие, такие как аудио и видео, заменяются так, что выходной сигнал на одном конце кабеля соединяется с входным сигналом на другом конце. Полный список проводов, которые меняются местами: контакты 1 и 2, контакты 3 и 6, контакты 17 и 18, контакты 19 и 20.

Кабели SCART еще доступны в широком ассортименте магазинов в Европе и специализированных магазинах в Северной Америке.

SCART-переходник: типы и описание

После своего первого появления SCART-переходник вызвал, мягко говоря, неоднозначные впечатления у большинства пользователей. Дело в том, что на телевизорах или же магнитофонах современного типа внезапно начали использоваться такие разъемы, в то время как преимущественное большинство жителей стран СНГ привыкли использовать стандартные «тюльпаны». Конечно, сегодня такая ситуация у многих вызовет улыбку.

При этом стоит отметить тот факт, что основной причиной того, почему SCART-переходник так и не получил тогда широкого распространения, является даже не то, что о нем мало кто знал, но еще и банальное отсутствие в продаже соответствующих кабелей. Это сегодня можно приобрести любую кабельную продукцию практически на каждом углу, но в те времена их стоимость являлась достаточно высокой.

SCART-переходник представляет собой 21-контактный разъем, при помощи которого пользователи могут согласовывать различные виды телевизоров и медиаустройств. После своего появления данный интерфейс завоевал сердца большинства потребителей Европы. Производители бытовой медийной техники моментально начали использовать его в своих устройствах. При этом стоит отметить тот факт, что разработчики данного стандарта были весьма дальновидными, ведь их устройство и по сегодняшний день активно используется передовыми компаниями.

Еще лет 10 назад практически каждый видео- или телеаппарат, который изготавливался для европейского рынка, оснащался хотя бы одним таким разъемом. Так что для подключения медийного оборудования к телевизору пользователю необходимо было покупать SCART-переходник. Причиной такого широкого распространения данного разъема является его универсальность. Несмотря на то что она обеспечивается довольно прямолинейно, то есть за счет количества контактов, интерфейс, хоть и имеет множество отрицательных сторон, является достаточно удобным.

В первую очередь стоит отметить тот факт, что при помощи одного-единственного кабеля пользователи могут записывать или воспроизводить различные видеопрограммы. Данное достоинство моментально было оценено производителями домашних компьютеров, а с течением времени также и игровых приставок.

Также стоит отметить тот факт, что качество звука и изображения, которое подается через SCART-переходник, заметно лучше по сравнению с сигналом стандартного ВЧ-модулятора. При этом не стоит забывать о том, что ВЧ-модулятор не предусматривает возможности передачи стереозвука, привносит посторонние шумы, а также предусматривает необходимость в предельно точной настройке телевизора.

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

Интересные функции

Стоит отметить несколько интересных функций, которые стали доступны за счет использования данного интерфейса.

После того как вы включаете DVD-плеер (или магнитофон, как это было изначально), автоматически включается также телевизор. При этом, если в процессе просмотра определенной телевизионной программы у вас появляется желание ее записать, вы с помощью единственного нажатия запускаете запись данной программы. Функция FollowTV предоставляет пользователям возможность «переписывать» настройки тюнера от телевизора к медиаустройству. Также предусматривается контроль над работой устройств через экран телевизора и автоматический выбор наиболее оптимального формата изображения. После того как воспроизводимая запись заканчивается, выключается не только плеер, но и сам телевизор, что тоже настраивается и представляет собой весьма и весьма интересную функцию.

Разъемы телевизора. Типы различных разъемов.

Современная аудио-видео техника снабжена различного рода всякими типами разъемов. Делается это для удобства совместимости техники разных годов выпуска и различных производителей. Разъемы телевизора используются для передачи различного рода сигналов. Главное различие состоит по назначению сигнала, а потом по качеству.

Аудио разъемы телевизора:

RCA-разъем (тюльпан)

Мини джек 3.5 (используется в основном для подключения наушников)

Оптические разъемы телевизора

S/PDIF или S/P-DIF (Sony/Philips Digital Interface) является стандартным форматом передачи звука. Обычно его можно обнаружить на цифровых устройствах, которые обрабатывают и передают звук. Это позволяет передавать аудио звук с одного устройства на другой без преобразования его в аналоговый, что может ухудшить качество звука.

Видео разъемы:

Video-RCA Композитный (в основном желтого цвета)

Компонентный разъем телевизора YPbPr

YPbPr, компонентное видео, — это трехмерное цветовое пространство. Оно используется для того, чтобы кодировать аналоговый цветной видеосигнал и передавать его сразу по трем каналам. Название «компонентное» объясняется тем, что компоненты видеосигнала передают по нескольким каналам.

SCART (СКАРТ) разъем

Используется для подключения различных мультимедийных устройств европейского стандарта. Через этот разъем возможна передача аналоговых и цифровых команд. Многополюсной штекер объединяет в себе все необходимые сигналы.

HDMI (High Definition Multimedia Interface

) Разъем

Этот интерфейс является стандартом для создания аудио и видео соединений между электронными устройствами высокой четкости. HDMI поддерживает двустороннюю цифровую связь между видеоисточником и видеодисплеем с помощью одного кабеля. Простая схема подключения сделала HDMI популярным для домашних кинотеатров и других мультимедийных устройств.

S-Video (S

eparate
Video
,
раздельный видеосигнал
)

Представляет собой передачу видеосигнала, в которой сигнал яркости и сигнал цветности передаются отдельно для достижения превосходной четкости изображения.

VGA и DVI разъемы

Другие разъемы используемые в видео аппаратуре:

Антенный разъем (RF)

F- разъем (используется для подключения спутниковой антенны)

RJ-45 LAN / Ethernet (используется для соединения с интернет)

CI slot = CI alebo CI+ (Common Interface)

Этот разъем используется для подключения CAM-модуля (Conditional-access module). Его вы можете найти на боковой или задней панели телевизора. У спутникового ресивера чаще всего он находится на передней панели.

3, всего, сегодня

Поделитесь в соц. сетях

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

Как пользоваться scart-портом

Каждый из контактов разъема отвечает за передачу определенного сигнала. Например:

1. Контакт номер 4 необходим для передачи аудио сигналов.
2. Контакт номер 17 для передачи видеосигналов.
3. Контакт номер 8 переключает внутренний сигнал на внешний.
4. Контакт номер 16 необходим для переключения телевизора из RGB в Композитный режим.

Также контакты обеспечивают раздельную подачу цветов.

Скарт-разъем позволяет подключить к телевизору компьютер. Это можно сделать следующим образом:

1. Нам нужен кабель. Одной стороной он подключается к телевизору, а другой к компьютеру (необходимый разъем находится там, где видеокарта).
2. После подключения, телевизор будет использоваться как монитор компьютера.
3. Следующим шагом нам нужно дождаться всплывающего окна, которое сообщит, что обнаружено новое устройство.
4. Ждем некоторое время. Компьютер самостоятельно установит все необходимые драйвера для работы с новым устройством.

Бывают случаи, когда компьютеру не удается установить необходимый драйвер (высвечивает, что устройство неправильно установлено). Причины могут быть три. Первая – отсутствие сигнала. Возможно, разъем поврежден или работает другое устройство, блокирующее передачу сигнала. Рекомендуется выключить все посторонние устройства. Второе – видеокарта на компьютере неправильно настроена или устарел драйвер. Необходимо обновить программное обеспечение видеокарты. Это сделать через интернет, посетив сайт. Но, возможно, видеокарта просто не поддерживает передачу данных через Скарт-порты. Третяя – низкий сигнал горизонтальной синхронизации. Он должен быть не ниже 15 кГц. В этом случае придется паять переходник. Также понадобится установка дополнительного программного обеспечения. Но не все они будут бесплатными. Лучше всего попросить помощи эксперта.

Как используются переходники?

В том случае, если только в одном устройстве используется разъем SCART, в то время как в другом применяется какой-то другой вариант интерфейса нужно использовать какой-нибудь переходник. Стоит отметить, что на сегодняшний день наиболее распространенным является переходник SCART-«тюльпан», однако есть также большое количество других вариантов переходников под иные виды разъемов.

Стоит отметить, что сегодня существуют как стандартные переходники, так и кабеля. Первые представляют собой стандартные разъемы SCART, в которые монтируются другие разъемы наподобие S-Video или же RCA, благодаря чему сегодня нет никакой сложности в том, чтобы найти переходник SCART-3RCA.

Распиновка разъема

Кабель питания для компьютера

Даже такой привлекательный разъем, как SCART, не может эксплуатироваться бесконечно. На смену ему пришло соединение S-Video. Оно и сейчас широко применяется в различной технике. Для стыковки со SCART можно использовать широко распространенные переходники. Схема распайки приведена на картинке ниже.

Но все большее распространение получает еще более простое решение — RCA. Разнесенное подключение подразумевает использование штекеров желтого, красного и белого цвета. Желтая и белая линии отвечают за стереофоническое аудио. Красный канал подает видеосигнал на телевизор. Распайка на «тюльпаны» производится по схеме, показанной на следующем фото.

Довольно часто приходится решать еще одну проблему — как состыковать старый разъем и современный HDMI. Проводниками и переходниками в таком случае ограничиться не выйдет. Придется использовать устройство, которое станет «переводить» цифровые сигналы HDMI в аналоговые и обратно. Самостоятельное изготовление подобной техники невозможно или крайне затруднено.

О разъемах SCART смотрите далее.
