Достоинства самодельного инструмента
В хозяйстве очень часто появляется необходимость распилить доску, ДСП, ДВП, фанеру и другие подобные материалы. Удобнее всего выполнять такие манипуляции, используя для этого стационарный станок, который в народе получил название циркулярка. На таком станке можно даже пилить дрова, поэтому о рациональности его изготовления долго думать не приходится.
Углошлифовальная машинка или болгарка получила широкую популярность, так как это универсальный инструмент для резки металла, камня, бетона, пластика и даже дерева. Однако с обработкой дерева нужны не только особые навыки, но еще и осторожность. Ведь именно при обработке древесины возникает такой эффект, как обратный удар. Именно поэтому специалисты рекомендуют использовать инструмент только в качестве циркулярки, что позволяет исключить вероятность возникновения обратного удара, а также повысить эффективность применения электроинструмента.
Изготовление стационарного станка из болгарки для распиливания древесины имеет ряд преимуществ:
- Экономия на покупке стационарного станка, который состоит из станины и мощного электродвигателя. Стоимость такого станка составляет не менее 10 тысяч рублей, в то время как из болгарки можно сделать циркулярку без дополнительных вложений
- Простота изготовления — для создания станка понадобится только электроинструмент и основание, изготовить которое можно из деревянного верстака или досок
- Высокая эффективность — УШМ развивает частоту вращения свыше 9000 оборотов в минуту, что положительно влияет на скорость и качество пиления материала
- Возможность в любой момент воспользоваться УШМ, сняв ее со станка
Если попали на сайт, значит, наверняка задаетесь вопросом и целью изготовления самодельной циркулярки из болгарки. В рациональности такой задумки сомневаться не приходится, а как сделать стационарный станок для пиления древесины, выясним далее.
Сфера применения самодельной пилы

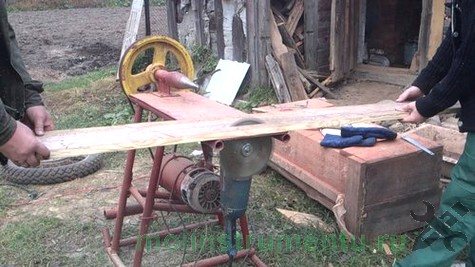

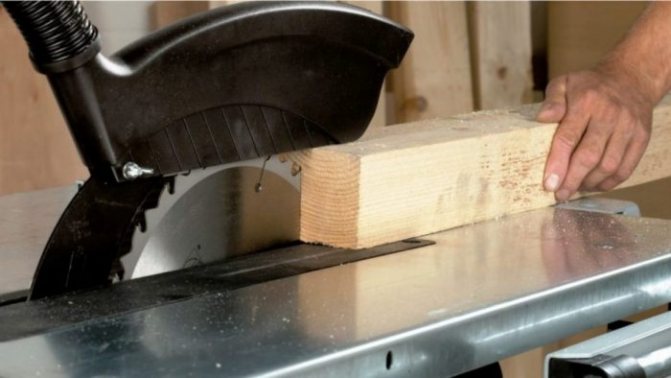

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
Что понадобится для переделки болгарки под циркулярку
Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):
- УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
- Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
- Сварочный аппарат для соединения металлических пластин
- Плиты ДСП
- Хомуты, а также крепежные соединения

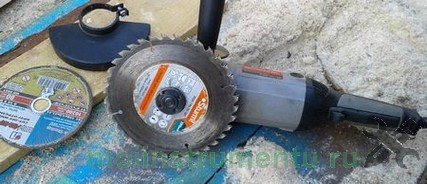

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.
С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.
Это интересно!
Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

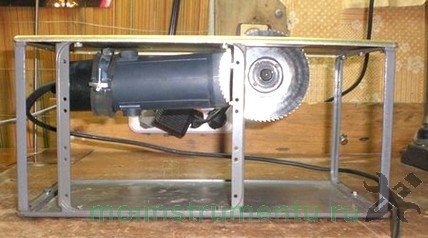

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.
Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.
После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.
Конструкции станков
При разработке и изготовлении отрезного станка на базе УШМ желательно учесть следующее.
- Стол должен уравновешивать изменение положения инструмента во время работы. Чем выше масса основания, тем устойчивее будет подобное устройство в работе. Для выполнения множества однотипных операций станок целесообразно зафиксировать на верстаке или специальной тумбе.
- Коромысло должно перемещаться в плоскости, перпендикулярной к столу. Только так будет обеспечено высокое качество реза по металлу даже при протяженном пилении.
- Наличие возвратной пружины или противовеса, установленного на обратной части коромысла, защитит абразивный диск от повреждения. Работа станет безопасной для пользователя.
- Чтобы легче управлять процессом резания, нужно установить рукоятку. Если позволяет конструкция, то предпочтительнее использовать ручку, входящую в комплект к болгарке.
- Ориентировать защитный кожух следует так, чтобы опилки и искры вылетали в сторону от работника. На удалении целесообразно установить щиток, он защитит мастерскую от возгорания.
- Деталь при резании необходимо фиксировать относительно упоров. Это предохранит мастера от травм. Жесткая фиксация – это гарантия получение качественного реза.
- При необходимости нужно смонтировать вспомогательную рамку с линейкой. Передвижной упор, установленный на ней, поможет изготавливать серию одноразмерных заготовок. Производительность труда вырастет, а качество будет значительно лучше.
- Целесообразно на верстаке или рабочем столе иметь кнопку аварийной остановки «СТОП». Она должна быть установлена в цепи питания электроинструмента. Безопасность работ превыше всего.
- Наличие системы пуска, вынесенного за пределы УШМ, позволит проще включать и выключать станок. Мастеру будет удобнее выполнять основной производственный процесс, устанавливая заготовки и снимая готовые детали.
Как просто и быстро сделать циркулярку из УШМ
Сразу нужно отметить, что вариантов изготовления самодельной циркулярной пилы из УШМ много, и все зависит от фантазии мастера, а также наличия расходных материалов. Первоначально рассмотрим простейший вариант изготовления циркулярки, используя для этого лист ДСП и прочие расходные материалы. Принцип изготовления такой циркулярки следующий:

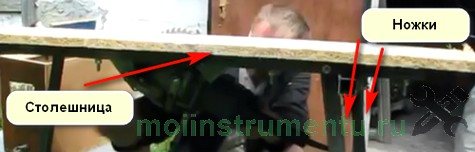

- Берется лист ДСП размером 1х2 м, к которому приделываются ножки. В итоге получается стол, к которому необходимо прикрепить болгарку. Крепить инструмент необходимо исключительно снизу

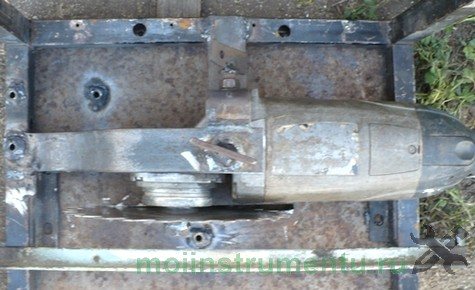

- Изготавливается кронштейн для закрепления электроинструмента. Для этого применяются металлические пластины толщиной более 1 мм
- К столешнице пластины крепятся при помощи резьбовых соединений

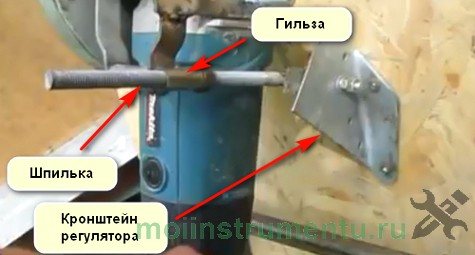

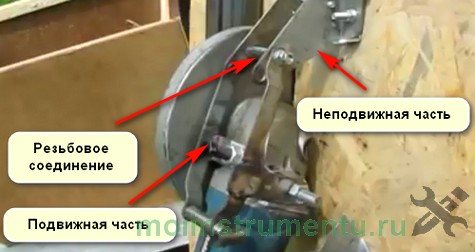

- Чтобы можно было регулировать глубина распила, кронштейн следует сделать подвижного типа. Для этого подвижную и неподвижную часть кронштейна следует соединить при помощи болта с гайками
- Чтобы фиксировать инструмент в соответствующем положении, понадобится изготовить дополнительный кронштейн. За его основу берется длинный болт или шпилька. Гайки на шпильке будут обеспечивать фиксацию болгарки в соответствующем положении, а гильза, приваренная к подвижному кронштейну, отвечает за соединение
- В столешнице необходимо сделать прорезь, через которую будет выступать пильный круг. Для этого используется дрель со сверлом. По краям будущей прорези нужно сделать отверстия, а затем по ним произвести прямолинейное распиливание тонкими полотнами
- Дополнительно также изготавливается упор для столешницы, за счет которого происходит выравнивание распиливаемых заготовок

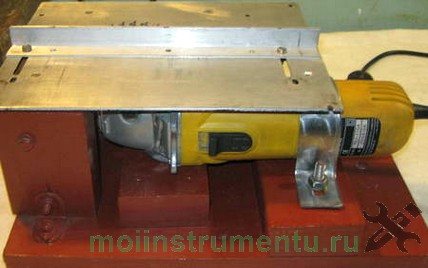

В итоге получаем стационарный станок для распиливания древесины, сделанный своими руками в домашних условиях. Теперь, зная, как из болгарки сделать циркулярку, можно приступать к делу. Видео инструкция по изготовлению самодельного станка представлена ниже.
Сборка маятникового станка
Конструкция маятникового станка состоит из трех основных узлов:
- Станина – самый простой элемент станка для болгарки. Узел изготавливают из стальной плиты толщиной минимум 10 мм с подставками снизу. Можно из профильной трубы сварить раму, а сверху нашить листовой металл толщиной 3 мм. К станине фиксируется кронштейн с шарниром маятникового механизма.
- Маятник – основной рабочий механизм станка. Конструкцию в форме буквы «Т» сваривают из профильной трубы. К одному концу фиксируют зажим для болгарки, а другой стороной маятник крепят к шарнирному механизму.
- Зажим для болгарки делают из металлических кронштейнов. Конструкцию прочно фиксируют к маятнику через консоль.
Чтобы изготовить станок, понадобится чертеж или хотя бы простая схема. Один из вариантов представлен на фото. Размеры станка придется рассчитать свои под габариты имеющейся в наличии болгарки.
Для правильного расчета размера узлов станка сначала замеряют габариты болгарки, а затем расстояние между отверстиями на корпусе редуктора
При проектировании маятника важно до минимума сократить расстояние между отрезным диском болгарки и шарнирным механизмом. Это придаст жесткость станку, что позволит выполнять более ровный рез. После разработки чертежа приступают к изготовлению всех узлов станка:
После разработки чертежа приступают к изготовлению всех узлов станка:
- Согласно размерам схемы из металла нарезают заготовки для всех узлов. Сначала изготавливают станину. Нужно учесть, что во время реза диск болгарки будет заглубляться в прорезь плиты. Если для станины сварить прямоугольную рамку из профиля, а сверху нашить стальной лист, то снизу образуется ниша. Пространства будет достаточно для входа отрезного диска. При изготовлении станины в виде плиты из стали толщиной 10 мм снизу нужно приварить подставки.
- Далее, приступают к изготовлению маятника. К торцу заготовки из профильной трубы приваривают ось для подшипников шарнирного соединения. С другой стороны маятника нужно сделать зажим для болгарки. Для этого из стальной полосы сгибают кронштейн в форме буквы «П». В него должен войти редуктор болгарки. В боковых полках кронштейна сверлят отверстия под болтовое соединение.
- Вторую часть зажима выгибают из стального прута. Должен получиться хомут в форме буквы «П», внутрь которого входит корпус болгарки. На обоих концах хомута нарезают резьбу. Зажимную планку отрезают из стальной полосы толщиной 5 мм. По краям планки сверлят отверстия на таком расстоянии, чтобы в них вошли резьбовые наконечники хомута.
- Оба П-образных крепления, то есть, хомут и кронштейн, фиксируют на консоль. Деталь представляет собой прямоугольную стальную пластину, которую вместе с зажимами для болгарки в дальнейшем закрепляют ко второму концу маятника.
- Следующий этап – сборка шарнира. На приваренный к маятнику вал насаживают два подшипника. Гнезда для них можно сделать из куска трубы соответствующего диаметра. Отрезанные кольца насаживают на обоймы подшипников. Теперь этот узел надо закрепить к станине.
- Гнезда придется только приваривать к плите, не вынимая подшипников. Узел размещают с отступом 5–6 см от края станины. Во время сварки подшипники накрывают мокрой тканью или поливают водой, чтобы избежать перегрева.
Рычаг маятника с шарниром готов. Теперь настало время ко второму его концу закрепить консоль с зажимами. Саму болгарку на маятнике можно зафиксировать так, чтобы вращение диска осуществлялось «от себя» или «на себя». Здесь каждый мастер выбирает по своему усмотрению.
- Чтобы маятник с болгаркой произвольно не опускался, предусматривают возвратную пружину. Она должна действовать на растяжение и быть очень упругой. Пружину фиксируют петлями, приваренными к станине и маятнику.
- Станок почти готов. Осталось в плите сделать прорезь для входа диска. Здесь даже замерять ничего не нужно. Зажатую в маятнике болгарку включают и отрезным диском прорезают плиту. Изначально прорезь получится тонкая. Чтобы ее расширить на болгарку ставят толстый диск, после чего повторяют процедуру.
Во время выполнения прорези на станине произошло испытание станка. Не хватает только последнего узла – фиксатора для заготовок. Здесь вариантов много. Можно просто закрепить к плите маленькие тесы. Как вариант, из куска профильной трубы приваривают на станину упор, а напротив него фиксируют гайку с винтом. Получается неплохой винтовой зажим. Если сверху упорной планки закрепить металлическую линейку, удобно будет резать заготовку по нужному размеру.
Ручная циркулярка из болгарки
При изготовлении самодельного станка нужно учитывать, что они могут быть стационарными и переносными. Углошлифовальная машинка не имеет больших размеров, поэтому трудностей с ее транспортировкой не возникает. Однако если необходимо транспортировать самодельную циркулярку, то сделать это удастся только в случае, если она является переносной. Если за основу принимается металлический или деревянный верстак, то транспортировать инструмент будет достаточно трудно. Этот фактор необходимо предусмотреть еще на этапе проектирования циркулярной пилы. Перед тем, как приступать к работе, необходимо подготовить чертежи, по которым будете понимать, что конкретно необходимо конструировать.

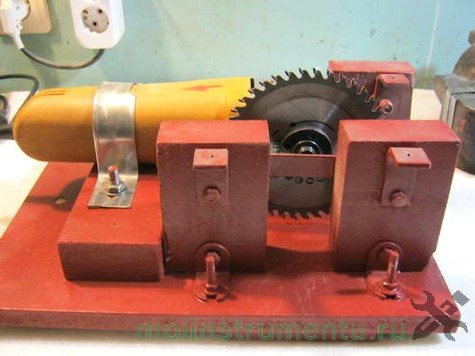

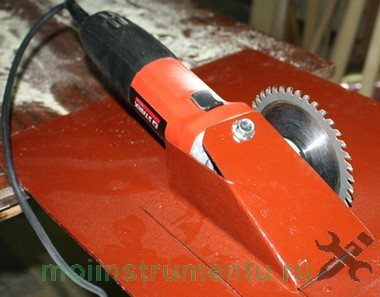

Чтобы инструмент можно было транспортировать, рекомендуется изготовить мини-циркулярку из болгарки. Принцип ее изготовления прост, и заключается в выполнении следующих действий:
- Подготавливается лист металла толщиной 1-2 мм, который будет применяться в качестве основания. Размер листа 80х80 см
- С обратной стороны листа сваривается кронштейн из металлических пластин, который будут служить основанием для установки электроинструмента
- В стальном листе нужно сделать прорезь для выступа режущего диска
- Закрепить болгарку и испытать ее в действии
Принцип изготовления станка для пиления древесины простой, и каждый сможет справиться с задачей обустройства циркулярки из УШМ. Вариантов изготовления самоделки большое количество, и какой выбрать, зависит от предпочтений мастера, а также работ, которые планируется выполнять.
Необходимые инструменты и материалы
Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.
Прежде чем приступить к работе, надо приготовить:
- трубу профильную «квадрат» (25х25х2,5 мм);
- трубу профильную «прямоугольник» (40х20х2,5 мм);
- лист металлический толщиной 4–5 мм;
- подшипники шариковые № 202, 203 или 204 – 2 шт.;
- пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
- пруток диаметром 8–10 мм;
- шину металлическую (20х4 мм);
- болты и гайки c резьбой M8 или M.
Из инструментов понадобятся:
- угловая шлифмашина;
- дрель или сверлильный станок, набор свёрл;
- набор плашек для нарезания метрической резьбы;
- ключи рожковые;
- сварочный аппарат.

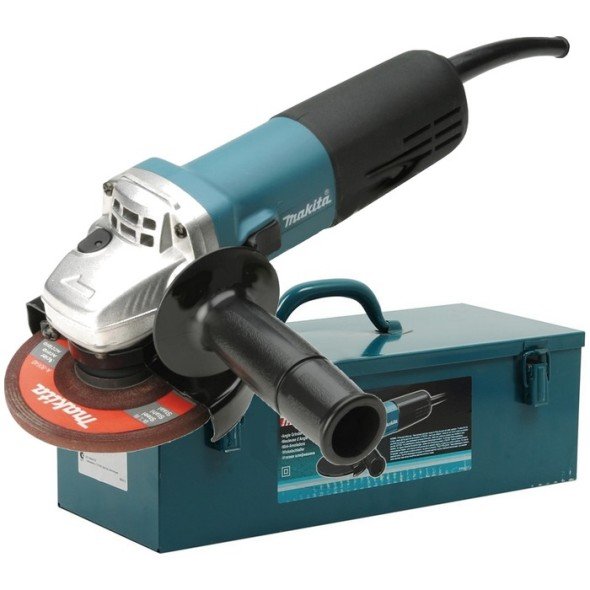

Для изготовления станка лучше выбрать болгарку известного производителя
Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.
Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.
Какую болгарку использовать для изготовления циркулярки
Здесь особых замечаний нет, так как применять можно и маломощные, и мощные УШМ, которые отличаются по размерам, весу и диаметру пильных кругов. Чем больше мощность и размер диска, тем выше эффективность и производительность распиловочного станка. Если же использовать маленькую и маломощную углошлифовальную машинку, то в итоге применять станок можно исключительно для распила ДСП, тонких досок и фанеры.
Если используется бытовой инструмент в качестве приводного механизма на распиловочном станке, то учитывать нужно особенности его временной работы. Если бытовая болгарка перегреется, то быстро выйдет из строя мотор. При планировании часто использовать пилораму для дерева, необходимо приобретать соответствующей мощности электроинструмент.
Как сделать кнопку включения циркулярки
После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.
Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.
Как правильно работать и советы по применению
Применение болгарки в качестве цркулярки вовсе не делает этот инструмент более безопасным, именно поэтому работы необходимо выполнять строго в защитном обмундировании, и соблюдать технику безопасности. При работе на самодельной циркулярке нужно учитывать следующие рекомендации:
- Работы начинать проводить только после того, как инструмент наберет рабочую частоту вращения шпинделя
- Продолжительность непрерывной работы не должна быть более 15-20 минут, чтобы не допустить перегревания мотора
- Болгарка должна использоваться только с защитным чехлом, даже несмотря на то, что основная ее часть располагается под столешницей
- Если частота вращения шпинделя электроинструмента выше 10 000 оборотов в минуту, то от такой скорости в линии реза будет возникать задымление древесины, и как результат, порча внешнего вида и даже возгорание. Чтобы исключить возникновение такого недостатка, скорость вращения шпинделя необходимо уменьшить при помощи специального устройства для снижения напряжения. Снижая напряжение, падает количество оборотов
- Если в процессе пиления происходит снижение скорости или полная остановка режущего круга, то надо оперативно убрать заготовку, освободив диск от контакта. Если пренебречь этой рекомендацией, то на болгарке может сгореть мотор
Из болгарки сделать циркулярку своими руками не трудно, и для достижения результата понадобится минимум вложений и максимум воображения. Готовый инструмент можно использовать для распиливания досок, брусьев, бревен, ДВП, ДСП и фанеры. С таким помощником в хозяйстве, можно быстро исключить необходимость применения ручной ножовки.
Область применения отрезных станков
Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:
разделение металлопрофиля на отрезки необходимой длины;раскрой листового металла;получение большого количества однотипных заготовок в короткие сроки;резка керамической плитки;разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.С помощью самодельного отрезного станка можно решить широкий круг задач
Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.
В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.
