Вал для циркулярки своими руками

Циркулярная пила – это устройство, которое используется в основном в промышленности, но можно встретить людей, применяющих ее в частных домашних условиях. Некоторые люди стараются сделать ее своими руками. Наиболее ответственной деталью здесь является вал. Чаще всего вал для циркулярки делается на заказ. Для этого нужно обратиться только к высококвалифицированному токарю. Благо, найти сегодня такого не сложно.Однако стоить подобная работа будет достаточно дорого. Есть и альтернативные методы решения данной проблемы. Наиболее простым считается создание вала для циркулярки своими руками. Разумеется, для этого нужен токарный станок.

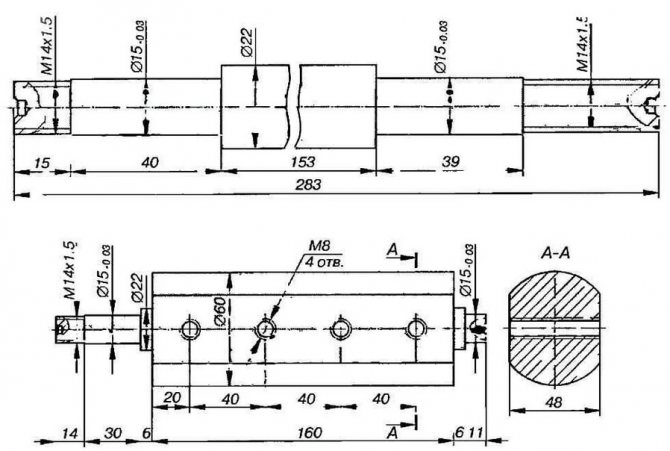

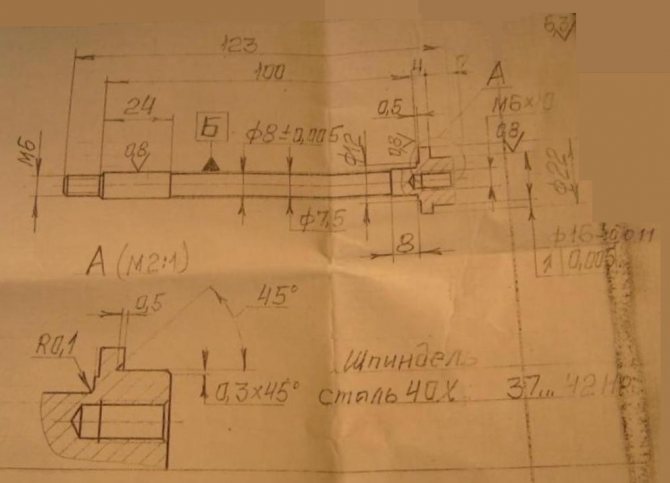

Вал для циркулярки чертеж.

Возможно даже, что он будет с числовым программным управлением. Придется обзавестись некоторым дополнительным инструментом. Без материалов здесь не обойтись.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.
Рекомендуем: Как выбрать лучшее сверло по металлу для дрели и других инструментов

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки. Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине; на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

Станина или основание;
Двигатель – чаще всего это асинхронный электродвигатель;
Ременная передача — шкивы и передаточный ремень;

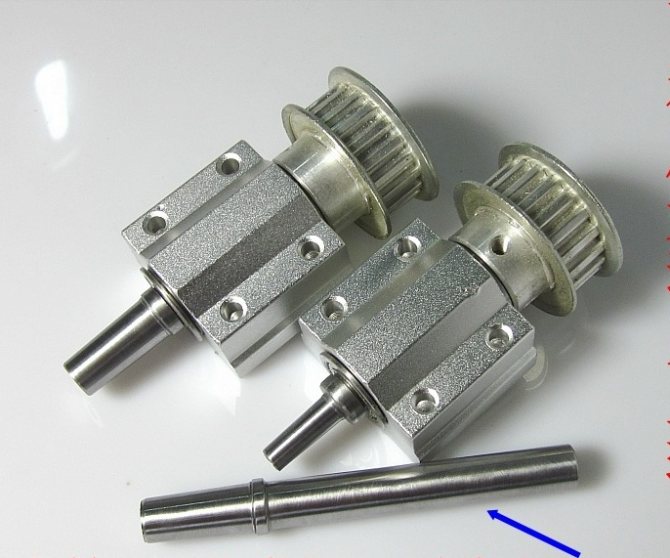

Рабочий вал циркулярной пилы;
Рабочий стол;
Устройства безопасности;
Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

При использовании ременной передачи электромотор и рабочий вал соединяются клиновым ремнем. Вращательное движение от вала мотора через шкив передается на шкив рабочего вала. Рекомендуется циркулярный распиловочный станок сконструировать именно по такой схеме, это позволит увеличить ресурс мотора и исключить возможность заклинивания. Если циркулярный диск заклинит, и он остановится, и просто растянется ремень, а двигатель будет продолжать работать.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

READ Какой Бензин Заливать В Бензопилу Штиль 180

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

вал для циркулярной пилы купить алиэкспресс

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и ДСП, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Процесс изготовления

Итак, у человека имеется весь необходимый инструмент, вал с определенным диаметром, а также чертеж. Для начала нужно закрепить деталь в токарном станке. Вне зависимости от его типа, используется двустороннее крепление. Любой токарный станок имеет шпиндель. Здесь крепится вал с помощью специальных зажимов. С другой стороны располагается задняя бабка. Она поджимает материал сзади. Теперь можно переходить к черновой обработке.

Для этих целей применяется проточный резец. Для черновой обработки используется грубый съем, поэтому к инструменту не предъявляется каких-то определенных требований. Самое главное, чтобы он был наточен. В противном случае на заготовке могут образовываться заусенцы, а это недопустимо. Просто запускается станок, и в соответствии с самым большим диаметром идет обработка.

Он понадобится для проведения чистовой обработки резцом.

Теперь можно переходить к обработке других поверхностей. Так как посадочных мест достаточно много, каждое из них будет обрабатываться в соответствии с чертежом. Работать стоит на высоких оборотах, чтобы поверхность получалась максимально качественной и гладкой.

После того как черновая обработка будет завершена, можно переходить к чистовому точению. Для этих целей также используется соответствующий резец. Все припуски, которые оставались ранее, придется удалить. Здесь обязательно стоит ориентироваться на чертежные размеры. По ним и идет обработка. Желательно после каждого чистового прохода проверять размер, чтобы на выходе получилась действительно правильная заготовка.

Далее в ход идет канавочный резец. Он служит для точения специальных канавок под шпонки. Таковых здесь будет сразу несколько. Они позволят крепить на валу самые разнообразные детали. Резать обязательно нужно в соответствии с теми размерами, которые имеются на чертеже. После того как работа будет завершена, можно еще раз проверить все имеющиеся размеры.

При необходимости можно снять вал, а затем попытаться надеть на него подшипник и другие детали, которые будут использоваться. Если все крепится нормально, то можно смело констатировать тот факт, что работа проведена грамотно, и, значит, вал для циркулярки готов к эксплуатации. Разумеется, для получения более чистой поверхности можно применить дополнительно наждачную бумагу.

Для обработки заготовки с ее помощью последняя закрепляется снова на свою позицию. Теперь берется лист наждачной бумаги, который проводится по валу. При этом зажатая заготовка должна вращаться. Наждачку стоит использовать не грубую, чтобы получить зеркальный блеск, после этого вал можно снимать со станка. Он полностью готов к установке на циркулярку. Разумеется, придется сделать еще ряд манипуляций и с другими заготовками, чтобы они все идеально садились на него.

На самом деле работа не сложная, но все же лучше обращаться к профессионалам, тем более что не у каждого человека имеется в распоряжении токарный станок. Лучше работу производить на станке с числовым программным управлением, так она заметно упрощается.

Таким образом, работа завершена, значит, можно подводить некоторые ее итоги. Теперь каждый знает о том, как . На самом деле все то, что было описано выше, заключается в обработке простого вала.

В некоторых случаях его можно получить из прутка соответствующего диаметра. Все остатки заготовки впоследствии удаляются. Их можно просто отпилить с помощью ножовки по металлу. Можно использовать и другой инструмент. К примеру, для этих целей идеально подходит болгарка с соответствующим кругом, который способен резать металл. Все зависит от того, что имеется в наличии у человека, в его мастерской.

В домашнем хозяйстве часто не хватает циркулярной пилы, особенно если затеян капитальный ремонт или строительство. Промышленные изделия не всем по карману – слишком дорого. А ведь можно изготовить циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

Изготовление стационарного станка из фанеры

Существует множество способов изготовления стационарного стенда для распила дерева, мы рассмотрим один из популярных. Самым недорогим и простым в изготовлении является станок с деревянным столом. Приведем общий алгоритм изготовления, но, стоит учитывать то, что каждый мастер изготавливает его для своих нужд с учетом своих потребностей. Чтобы сделать такой стенд, необходимо выполнить следующие действия:

На одном из концов деревянного бруса нанести разметку для скругления углов. Также необходимо разметить отверстия для осей на концах и в центре бруска.
По выполненной ранее разметке в центре бруска, с противоположных сторон, коронкой для резки дерева сделать углубления для установки подшипников. Образовавшиеся пазы соединить сквозной перемычкой.
В торце и на краю бруса просверлить отверстия по сделанной разметке.
В подготовленные пазы запрессовать подшипники качения. Для этого необходимо установить подшипник в посадочное гнездо и через деревянную планку смонтировать их на место.
Определить центр крепежной шпильки, которая будет выполнять роль оси.
Смонтировать шпильку в посадочное отверстие, точно выставляя ее в центральное положение. Зафиксировать ее положение при помощи гаек и контргаек. Со стороны установки пильного диска установить две профильные шайбы и зафиксировать их положение гайкой.
Подготовить небольшой деревянный брус. В одном из его торцов просверлить глухое отверстие.
Из листа OSB / фанеры (зависит от того, что вы выбрали) вырезать две прямоугольные заготовки. На угол одной из них, просверленным отверстием внутрь установить брусок. Зафиксировать его положение при помощи шурупов.
С помощью метизов соединить между собой подготовленные листы OSB / фанеры.
Соединить между собой подвижный брусок с брусом на торцевой стенке будущего стенда.
В листе OSB / фанеры, который будет выполнять роль другой торцевой стенки наметить положение продольного паза. Его центр должен совпадать с центром отверстия в торце подвижного бруса.
Электролобзиком или другим инструментом вырезать паз.
Соединить между собой основание станка и подготовленный лист OSB / фанеры с пазом.
После этого, в отверстие в торце подвижного бруса вкрутить шпильку. На выступающий конец накрутить гайку. Для удобства лучше использовать гайку-барашек.
Снизу подвижного бруска, симметрично центру установить и зафиксировать прямоугольную панель, вырезанную из листа OSB / фанеры.
На край установленной панели смонтировать металлический полухомут. Он необходим для фиксации дрели, которая будет использоваться в качестве привода циркулярки.
Из листа OSB / фанеры вырезать рабочую поверхность станка. На одну из внутренних сторон, для облегчения доступа к пильному диску необходимо установить дверные петли.
Установить пильный диск на приводной вал.
Включить дрель. Медленно опустить рабочую поверхность в горизонтальное положение. При этом вращающийся пильный диск прорежет в плите отверстие, необходимое для работы.

После завершающего этапа можно приступать к работе. С помощью выступающей шпильки можно регулировать глубину распила заготовок.

Процесс изготовления: пошаговая инструкция

Разметка места крепления пилы к столу

Разметка и крепление ребер жесткости

Столешница под циркулярную пилу в готовом виде

Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.

Шаги	Описание
1	Брусок со всех сторон следует подровнять при помощи рубанка. Затем из него собирается каркас будущего стола. В каждой из сторон столешницы нужно просверлить несколько отверстий по 5 мм. Дополнительно по одному сквозному выполняется для ножек изделия.
2	В царгах выполняются по несколько отверстий аналогичного диаметра. В ножках выполняют по одному сквозному. Диаметр остается прежний, 5 мм.
3	Приступайте к установке шкантов в столешницу. Перед этим они покрываются столярным клеем. Сверху помещают ножки и царги. При наличии струбцин со стяжками изделие следует крепить при помощи их. Когда клей полностью просохнет нужно скрепить царги и ножки, используя специальные крепежи из металла. Дополнительно следует стянуть саморезами. Добавить сооружению надежности и прочности можно, воспользовавшись уголками. Они станут элементом дополнительного крепления, придадут изделию устойчивости. Для короткой стороны достаточно 2 штук, а для длинной подойдут 3.
4	Следующий шаг предполагает закрепление пилы на изделии с внутренней стороны. Есть несколько методов осуществить задачу. Для закрепления подойдут болты М4 или бруски с саморезами. Первый случай отличается быстротой и надежностью. Второй метод не предполагает дополнительных отверстий, что избавляет от необходимости сверления. Нужно проделать выпил в брусках, ширина которого равна габаритам площадки пилы. Далее саморезы и бруски с обеих сторон скрепляют оборудование и столешницу
5	После установки пилы понадобится еще брусок большего размера. Его, используя саморезы, закрепляют на основании конструкции. Прикручивание осуществляется на отметках, сделанных при выставлении платформы в ровное положение. Указанные манипуляции помогут, снимая пилу, возвращать ее обычно быстро без поиска разметок
6	Диск пилы устанавливается на положенное место. Основа пропиливается для получения продольного отверстия. Затем изделие нужно перевернуть
7	Затем начинают изготовление параллельного упора. От фанеры отпиливаются две полоски. Их длина должна совпадать с шириной стола. В среднем эти габариты равны 10 см. Углы следует скруглить
8	Полученные полосы шлифуются. Их нужно скрепить под углом саморезами. Внутрь следует прикрутить уголок из металла
9	Если нужно закрепить на основе упор и сооружение будет использоваться часто, следует прикрепить направляющую так, чтобы она находилась перпендикулярно диску. Прикрепите ролик на нижней части. Это позволит ему двигаться.

Крепление ножек к столу

Крепление пилы к столешнице

Фиксирование пусковой кнопки

Конструкция выполнена и готова к использованию

При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой. Регулярно проверяйте положение стола и его крепость

Конструкция должна быть устойчивой, без расшатывания

Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.

Пример изготовленного рабочего стола для циркулярной пилы

Вариант стола для ручной циркулярной пилы с механизмом подъема

Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.

Для безопасности обязательно используйте защитные очки

Указанные простые советы помогут избежать травматизма на рабочем месте.

Материалы для изготовления

Для изготовления пилы, вам понадобятся:

мощный электродвигатель на 220 В со шкивом и ремнем;
диск от циркулярной пилы;
шток от автомобильного амортизатора;
два подшипника 6004;
два стопорных кольца 5/8 дюйма;
металлические трубы;
шкив ø90 мм;
болгарка;
сварочный аппарат;
молоток;
рулетка;
деревянный брус;
тиски;
гайки, шайбы, саморезы;
баллончик с краской.

Собираем дисковую пилу

Одеваем шкив на втулку и затягиваем крепежные винты.

На вторую сторону вала подсоединяем пилу в такой последовательности: гайка – прижимная шайба – диск пилы – центрирующая шайба – прижимная шайба – гайка, и хорошо все затягиваем.

Прикручиваем саморезами ножки вала к деревянному брусу.

Устанавливаем электродвигатель так, чтобы его шкив и шкив пилы находились в одной плоскости и одеваем ремень. Наша дисковая пила готова. Остается только включить электропитание и убедиться, что все сделано правильно.

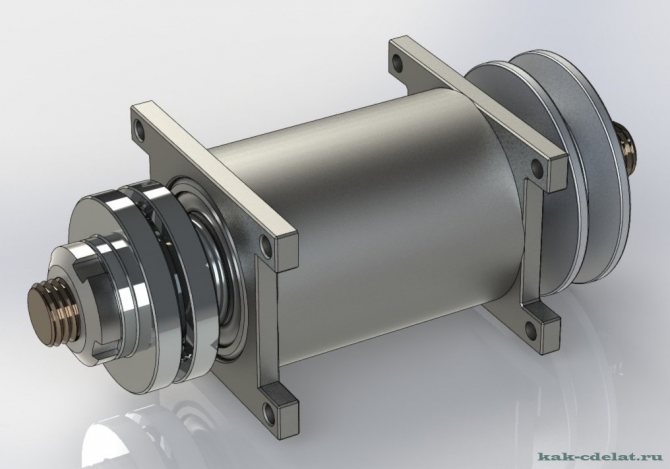

Делаем вал дисковой пилы

Надеваем подшипники на шток амортизатора. Если подшипники надеваются туго, подбиваем их насадкой из трубы.

Зажимаем подшипники вместе со штоком в тисках. Конец штока без резьбы вставляем в патрон дрели.

Намечаем места стопорных колец (в примере длина вала – 16 см). Включив дрель, болгаркой прорезаем пазы под стопорные кольца.

Лишнюю часть штока отрезаем и все аккуратно зашлифовываем.

От металлической трубы, внутренний диаметр которой чуть меньше наружного диаметра подшипников, отрезаем кусок 16 см.

Внутренний диаметр по краям трубы расшлифовываем под подшипники.

Вставляем шток и подшипники в трубу, фиксируя их с двух сторон стопорными кольцами.

Из листового металла вырезаем две ножки для вала размером 25х6 см и привариваем их по краям корпуса из трубы. Места сварки зачищаем.

Из металлической трубы подходящего диаметра делаем переходник, компенсирующий разницу между диаметром вала и внутренним диаметром шкива.

Привариваем его к валу и зашлифовываем края.

В ножках вала просверливаем четыре крепежных отверстия.

Красим вал краской из баллончика, предварительно замотав скотчем шток амортизатора.

READ Домкрат Для Мотоблока Нева Своими Руками

Изготовление циркулярки

Перед тем как приступать непосредственно к изготовлению циркулярного станка необходимо продумать его устройство и конструкцию, а в идеале подобрать схему-чертёж, по которой в последующем будут выполняться все работы. Планируя изготовления станины, необходимо помнить о том, что такая конструкция должна быть устойчивой и надежной. Для производственных мощных пил основание выполняется из усиленной сваренной металлоконструкции. Для бытовых моделей можно использовать для станины деревянные бруски с фанерой или сварить основание из металлического уголка.

Сделать мощную и простую в использовании циркулярку можно из мотора от стиральной машины. Это не составит особой сложности. Такие двигатели имеют компактные размеры, работают от однофазной сети с напряжением 220 вольт, отличаются надежностью и способны работать на высоких оборотах.

Одним из важнейших узлов электропилы является вал, на который крепится рабочая пила. Можно использовать уже готовый вал от аналогичного оборудования или изготовить его на фрезере из металла кругляка. Вытачивают вал на токарном станке, проверяя идеально точное центрирование. Даже минимальное биение вала не допускается, так как в последующем работать на таком неправильно отцентрированном циркулярном станке будет невозможно и небезопасно. На валу следует выполнить посадочные места под шкивы и дисковую пилу.

Пильный диск должен возвышаться над поверхностью рабочей столешницы максимум на треть своего диаметра. В противном случае при большей высоте пилы обрабатывать древесину будет затруднительно, а работа на таком станке станет попросту опасной. При необходимости работы с брусом диаметр пильного диска будет приблизительно 350 миллиметров. Для обработки досок следует выбирать небольшие диски, диаметр которых составляет 250−300 миллиметров

Качеству используемых пильных дисков необходимо уделить должное внимание, так как в последующем на минициркулярку будет приходиться существенная нагрузка, некачественные диски быстро затупятся и потребуют замены

Переходник на вал электродвигателя из болта

Многие дачники и владельцы частных домов сталкивались с необходимостью обработки и распиливания досок, фанеры и других пиломатериалов.

Для такой работы потребуется циркулярка, выполнить которую из подручных средств не составит труда.

Такое самодельное оборудование не будет уступать покупному в функциональности и качестве исполнения, позволив сэкономить несколько десятков тысяч рублей на приобретении уже готовых агрегатов.

Описание оборудования

Изготовленные своими руками циркулярные пилы могут быть стационарными или переносными.

Конструкция простейшей циркулярки будет включать металлическую или деревянную несущую раму, внутри которой закреплены электромотор, блок управления подачей электричества, столешница и сама рабочая пила, которая насажена на вал циркулярки или установлена через шестерёнки и цапфовый механизм. Пила располагается в прорези в столешнице, что позволяет с легкостью разрезать пиломатериалы, выполняя качественную обработку древесины.

Стол-столешницу можно выполнить из пиломатериалов или использовать для этого уже готовые металлические заготовки.

Из древесины изготавливаются ровные станковые столы, сверху такую столешницу нужно будет покрыть прочным металлическим листом.

В противном случае без металлической защиты дерево начнет быстро изнашиваться, а оборудование при активной эксплуатации прослужит несколько лет, после чего потребуется сложный и дорогостоящий ремонт.

В первую очередь необходимо определиться с основными задачами распиловочного станка. Если требуется распиливать доски или дрова на зиму, то достаточно будет простейшей установки из крепкого стола с прорезью для диска.

Отдельные модели подразумевают наличие дополнительного вала, к которому крепятся ножи, фуганок и рубанок.

Такие универсальные станки оснащаются мощными электродвигателями, что позволяет выполнять широкий спектр работ по обработке древесины.

Изготавливая многофункциональный станок, необходимо руководствоваться качественными схемами-чертежами, которые позволят выполнить универсальное и надежное оборудование.

Если требуется выполнять различного рода столярные работы, то обустраивают координатный стол с направляющими. Имеющиеся ограничители и направляющие могут фиксироваться под различными углами, что позволяет не только обеспечить безопасность работы на станке, но и выполнять качественную обработку древесины, с легкостью меняя диски на пилы различного диаметра.

Преимущества самодельной техники

Большой популярностью самодельные циркулярки пользуются за счёт простоты своего изготовления, долговечности и надежности. Сегодня многие дачники используют самодельные агрегаты, а не покупают дорогую технику в специализированных магазинах.

К основным преимуществам такой техники можно отнести следующее:

Универсальность инструмента.
Простота его изготовления.
Возможность существенной экономии.
Надежность и долговечность оборудования.

Имеющиеся в интернете и тематических печатных изданиях схемы исполнения стационарных и мобильных циркулярок позволяют изготовить технику для обработки как тонких заготовок, так и толстых пиломатериалов. Можно подобрать простейшие варианты, которые отлично справляются с обработкой вагонки, тонких ламелей и фанеры.

Характеристики и мощность

Именно от правильности выбора параметров, в том числе показателей оборотов и мощности привода, будет зависеть функциональность использования техники.

На показатель мощности влияет максимально допустимый диаметр зубчатой пилы. Считается, что для обработки пиломатериалов с толщиной около 10 миллиметров потребуется электромотор мощностью в 1 кВт.

Исходя из толщины обрабатываемых и распиливаемых пиломатериалов и следует выбирать мощность электромотора.

Передачу от привода в самостоятельно изготовленной циркулярке лучше всего выполнять клиноременной. Это позволяет обеспечить необходимую безопасность использования техники. Клиноременная передача при попадании под пилу посторонних предметов будет проскальзывать на шкивах, что исключает травматизм и заклинивание рабочего диска.

Изготовление циркулярки

Планируя изготовления станины, необходимо помнить о том, что такая конструкция должна быть устойчивой и надежной. Для производственных мощных пил основание выполняется из усиленной сваренной металлоконструкции.

Для бытовых моделей можно использовать для станины деревянные бруски с фанерой или сварить основание из металлического уголка.

Выбор используемого электромотора будет зависеть от того, какие работы и какую древесину планируется обрабатывать на станке. Привод может работать от однофазной электросети либо применяются мощные промышленные моторы, которые работают от трехфазной электрической сети.

Как сделать циркулярку, соблюдая баланс между экономией, функциональностью и безопасностью

Рассмотрим основные узлы, из которых состоит домашняя циркулярная пила. Изготовить их самостоятельно можно, но при наличии определенных навыков и инструмента.

Станина для циркулярки

Каркас можно изготовить из металлического уголка (швеллера), купленного у сборщиков металлолома. Если вы располагаете средствами – обратитесь на склад металлопроката. Ножки допустимо делать из старых водопроводных труб, соединив их уголками.

Хороший вариант самодельной станины из металлопроката

ВАЖНО! Использование болтовых соединений запрещено, поскольку из-за вибрации такое крепление раскрутится.

Необходимо использовать электросварку. Обязательно усильте угловые соединения укосиной. Верхнюю часть станины (на которую будет опираться стол) и подиум для электромотора делают из уголка со стороной не меньше 50 мм.

Если станок оснащен колесами для передвижения – они должны быть со стальными ободами и иметь фиксаторы. Чем выше масса станины – тем устойчивей будет станок, и тем безопаснее будет работа.

Из чего сделать стол для циркулярной пилы?

Рабочая поверхность изготавливается из стального, дюралевого или силуминового листа. Допустимо применять текстолит, оргстекло или влагостойкую фанеру. Поверх фанеры набивается оцинкованная жесть.

Главное условие – материал не должен трескаться от вибраций, иметь гладкую поверхность и не допускать прогибов под весом не менее 50 кг. Если столешница треснет или перекосится – диск циркулярки заклинит.

Универсальный самодельный стол для циркулярной пилы и фрезера. Рекомендую это видео к просмотру

Это приведет к травмам и порче заготовки. Использование популярных материалов OSB и ДСП нежелательно. Эти материалы неустойчивы к вибрациям, и могут разрушиться в самый ответственный момент.

Есть два варианта изготовления рабочего паза для циркулярного диска:

Можно пропилить паз.
или разместить две половинки столешницы на расстоянии друг от друга.

Популярное: Самостоятельная заточка циркулярных пил – задача, вполне осуществимая для домашнего мастера.

Диск должен выступать над столом не более чем на 1/3 от диаметра.

Для любых работ, от пиления дров до столярных – необходим надежный боковой упор. Это может быть металлический уголок или брусок из твердого дерева. Для регулировки рабочего зазора можно предусмотреть параллельные пазы на столешнице или просто крепить упор при помощи струбцин.

Боковой упор должен быть параллелен плоскости диска. Малейшее отклонение приведет к его заклиниванию.

Какой выбрать двигатель для циркулярной пилы?

Устанавливать электродвигатель «на глазок» нельзя. Необходимо рассчитать мощность. Для диска диаметром 350 мм необходим мотор 1 кВт, для диаметра 170 мм хватит и 500 Вт.

Хороший вариант – мотор от старой стиральной машины.

Двигатель от стиральной машины

Он рассчитан на продолжительную работу со средней нагрузкой. Если предполагается работа с диском более 350 мм – можно использовать силовую установку от б/у промышленной вентиляции.

Крупные электромоторы, как правило, устанавливаются на демпферы (амортизаторы), которые предотвращают лишние вибрации.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой

Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент

Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Изготовление циркулярной пилы своими руками

Необходимость иметь под рукой небольшой циркулярный станок наверняка приходила в голову всем, кто хотя бы однажды пытался сделать ровный разрез электролобзиком или ручной пилой небольшой дощечки или полоски ламината. Другое дело, когда такая операция выполняется на устойчивом станке. Пусть даже эта циркулярка своими руками была собрана из металла и имеет не слишком презентабельный вид, но этот станок по дереву позволяет выполнить работу и быстрее, и качественнее. Вот только как самому собрать циркулярку с наименьшими затратами и использовать при этом доступные детали, например, двигатель от стиральной машины?

Устройство направляющих для пилы разных типов

Схема чертежа заточки и разводки пилы – 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) – леска отгиба зубьев при разводе.

Упор для поперечного реза является одним из самых простых и часто применяемых приспособлений. Он позволяет разрезать длинные заготовки под углом 90° и 45° достаточно быстро. Основание упора изготавливается из текстолита, который имеет толщину 4-5 мм. Можно использовать и фанеру 9-10 мм. Брусья для опоры сечением 2х2 см подойдут дубовые или буковые. Брусья соединяются с основанием шурупами, которые имеют потайные головки

Важно выдерживать углы 90° и 45° между брусьями для опоры. Если есть необходимость, такие упоры можно изготовить и для других углов реза

Если нужно разрезать большое количество одинаковых брусков, нужно сделать П-образную конструкцию. Она прижимается к обрезаемым брусьям как “седло”. Данное приспособление состоит из 3 деталей: спинки и двух боковых частей. Спинка делается из куска доски, которая имеет толщину 23-25 мм и ширину, равную сечению бруска. Боковые части изготавливаются из текстолита или фанеры. Ширину боковин нужно сделать такую, чтобы была обеспечена опора кромке площадки инструмента до входа диска пилы в древесину бруска.

Можно будет точно разрезать брус большой толщины за два прохода с разных сторон, при этом не понадобится снимать упор.

Есть возможность сделать и кромочный упор, однако надо знать, что изготавливается он довольно долго. Благодаря большей длине кромки опоры направляющая сможет обеспечить более ровный рез, чем конструкции, которые идут в комплекте с пилой. Основание упора и опорная планка вырезается из фанеры, которая имеет толщину 13-15 мм. В основании выбираются пазы под направляющие шпонки, после чего изготавливаются отверстия под диск пилы и сквозной паз под винт для зажима. Для того чтобы изготовить кромки планки опоры, шпонки, рейки крепления пилы, понадобится использовать твердую древесину. Клеевые соединения шпонок, кромки с планкой опоры и рейки крепления инструмента с основанием рекомендуется усилить небольшими шурупами с потайными головками.

Изготовить приспособления для циркулярной пилы самому несложно, для этого нужен минимальный набор материалов. Не рекомендуется использовать конструкции, которые идут в комплекте с пилой.

Изготовление столешницы

На первом этапе изготовления станины с деревянной столешницей своими руками имеющийся лист фанеры размещают в соответствии с имеющимся эскизом или чертежом.

Для того, чтобы уменьшить число распилов, разметку проводят от кромок листа. Приспособления для циркулярки своими руками.

В качестве инструмента используют ножовку с мелким зубом или электролобзик.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Вал на циркулярку своими руками без токаря

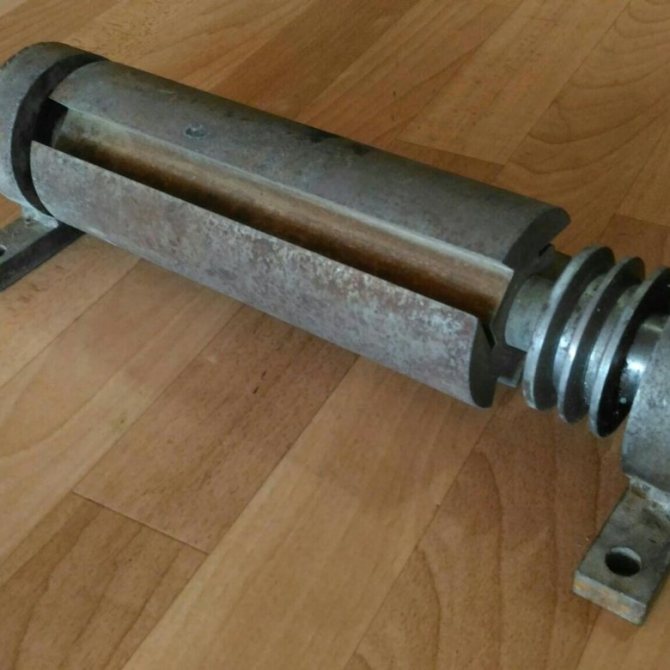

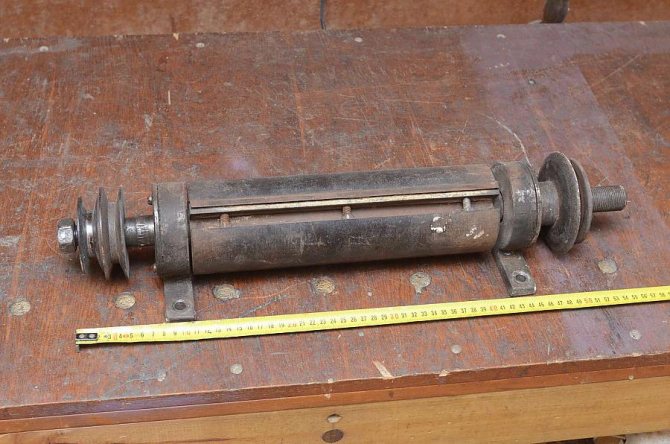

И еще у вас всех прошу одного совета,на фуганке одна половина стола глухая, а вторая регулируемая, глухая половина по отношению к ножам на каком уровне должна быть выставлена ?

Есть много способов, многие из интернета некоторыми пользуюсь сам но все индивидуально к станку: 1. Выравниваем столы и ложим магнит на верх нож поднимется равномерно по плоскости останется только зажать винты пробовал, есть недостаток при затягивании винтов ключ прилипает к винтам и мешает затягивать.

Похожий вариант с первым но внизу в валу засверлены 2 отверстия по краям и в них вставлена пружина. сверху нож. сверху стекло, зажимаем винты.

3 имею записник вот Вам цитата из него может что-то сгодится:beer:

Всё очень просто. Берём любой брусочек (можно штапик сантимов 30. 40). Сбоку чем-нибуть делаем вертикальную метку и кладём на стол. Теперь отмечаем эту метку на столе и начинаем вращать вал. Нож подходит к бруску, касается его, приподнимает, протаскивает некоторое расстояние, опускает и отходит. Отмечаем новое положение метки на столе. А теперь проделываем всё тоже самое с другими ножами добиваясь совпадения меток. Затем по той же методе выставляем другой конец ножей. ВСЁ. Метод можно доработать введением разных там линеек и т.д. Принцип хорош тем, что доли миллиматра превращает в сантиметры (как бы умножает) позволяя добиться высочайшей точности безо всяких микрометров. Подходит для всех рубанков и очень прост. Мне его один дед показал лет 30 назад, с тех пор пользуюсь, ему спасибо! Да, забыл добавить, сначала выставляем максимальную глубину строгания, а затем уменьшаем столим если надо.

scromniy Таким же способом пользуюсь и я, причем уже лет 25. Подходит для любых станков от промышленных фуганков до ручных рубанков. Только на бруске изначально делается две заметки с расстоянием 5мм. Устанавливаем брусок на передний стол так, чтобы первая метка была на краю стола. Выставляем стол в ноль и добиваемся регулировкой чтобы ножи продвигали брусок до второй метки, т.е. на 5мм. При такой регулировке в нулях ножи будут «лизать» материал. Регулировка по линейке работает нормально. Выставляешь 2 мм. 2 мм и снимает. Этому способу меня обучил дед, который всю жизнь столяром проработал.

У меня в стационарном станке ножи опираются на пружинки. Лист 8 мм стекла по ширине ножей со шлифованными торцами кладётся на задний столик и прижимается рукой, после чего вал прокручивается за шкив. (Риски укладки стекла и макс. вылета ножей нанесены маркером). Ножи встают заподлицо со столом автоматически, после чего фиксируются стружколомами. 2. В ручном фуганке (Rebir) ножи регулируются винтами, что менее удобно; приходится класть ровную алюм. планку на заднюю подошву и винтами ловить нулевой подъём планки ножами при повороте барабана. Есть желание также заделать (закернить?) пружинки в паз, но всё руки не доходят.

я у себя выставляю ножи с помощю большого магнита а лутше если их два ,ставим магнит на заднюю плиту ослабляем винтики ножа нож автоматически прилипает к магниту остается только акуратно зажать ножи вот и все.

С помощью 2 деревяных брусочков с приклеенными к ним магнитами.Ложим на стол,крайний магнит нависает над валом,ослабить винты и нож примагнитится.Затянуть винты.И так же остальные.Иготовление-2 брусочка,магниты(лучше по 3 штуки)кладем на ровную поверхность по размеру брусочков(150-200 мм).Клеить лучше на жидкие гвозди,они выберут зазор на магнитах,если они разные.Кладем сверху брусок.Дать высохнуть и пользоваться.Хватит на долго!

Какие есть виды оборудования?

В настоящее время на рынке оборудования представлены несколько основных вариантов станков, где применяются валы-шпиндели:

Станки ЧПУ — высокотехнологичные механизмы с компьютеризированным процессором, подходящие для обработки как металлов, так и дерева, а также некоторых видов пластмасс. Позволяет выполнять работу через компьютер — в программу закладывается ход работы, виды обработки, оператору остается только заложить заготовку и дождаться окончания процесса.
Горизонтальные деревообрабатывающие станки — имеют широкую рабочую поверхность, производят работы только в горизонтальном положении заготовки.
Вертикальный станок — рабочий узел располагается вертикально, что позволяет выполнять работу в плоскости вверх-вниз, что намного упрощает обработку некоторых элементов.
Ручной фрезер— это конечно, не станки, но если их закрепить на рабочем столе, то получиться отличное переносное устройство. В некоторых случаях из фрезы можно изготовить копир, для производства изделий по заданному образцу.

Важно!

Настольные варианты чаще всего используются столярами в домашних условиях, станки данного типа представляют собой неплохие варианты за разумные деньги. Также стоит помнить о том, что каждая фреза имеет свою конфигурацию и для работы понадобиться несколько вариантов (со станком они не продаются).

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного Spectra столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Sources:

https://mastichi.ru/instrumenty/kak-sdelat-val-dlya-cirkulyarki-svoimi-rukami https://krrot.net/diskovaya-pila/ https://stankiexpert.ru/stanki/stanki-dlya-rezki/cirkulyarka-svoimi-rukami.html

Необходимые материалы

Самодельный стол можно сделать из дерева

Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.

Стол циркулярного станка из стальной пластины

Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.

Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.

Выбранное сырье для основы. Толщина должна составлять 21 мм. Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук. Шканты из дерева с размерами 10 см. Не менее 12 штук. Столярный клей. Крепления из металла в количестве 4 штук. Уголки из металла. Достаточно 10 шт. Саморезы.

Указанные элементы нужно заранее подготовить и расположить возле рабочего места.

Что потребуется и в какую цену обойдется изготовление

Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.

Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.

Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.

Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.

Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.

Плюсы и минусы самоделки

Плюсы в том, что можно за сравнительно небольшие деньги или даже бесплатно сделать именно то, что требуется конкретному мастеру.

Минус в том, что простейшие самодельные варианты не могут обеспечить той легкости и точности хода, которые есть у заводских изделий с линейными направляющими на подшипниках скольжения.

Получается, что каретка — это полезное приспособление, особенно в столярной мастерской, когда требуется высокая точность при распиливании материалов и к тому же ее можно сделать своими руками и недорого. Помните, прочность, долговечность и качество работы самодельной каретки для циркулярки зависит от качества сборки и выбранных материалов.

Источник

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

повышенная виброустойчивость;
недопустимо прогибание при нагрузке свыше 50-60 кг;
наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

клиноременная передача;
механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.
