Лобзиковый станок своими руками: 6 бюджетных идей для мастерской

Там, где не справляется электролобзик, всегда может выручить лобзиковый станок. Например, если нужно вырезать небольшие фигурки из дерева или фанеры, а также разрезать алюминиевую полосу на маленькие кусочки.

Конечно, покупать его домашнего пользования не имеет особого смысла — дорого. А вот сделать своими руками — это всегда пожалуйста.

Если у вас есть электролобзик, то достаточно будет лишь изготовить станину для лобзика и рабочий стол с рычагом. Также можно использовать в качестве привода электродвигатель с кривошипно-шатунным узлом.

В этой статье мы поделимся с вами лучшими бюджетными идеями самодельных лобзиковых станков. Советуем ознакомиться.

Электролобзик из швейной машинки своими руками

Из подручных средств, найденных у себя в гараже или приобретенных на металлоприемке, можно изготовить много полезных вещей и приспособлений для мастерской.

Например, в дело может пойти бабушкина швейная машинка, доставшаяся в наследство. Это отличный вариант для каких-нибудь самоделок.

Ну а поскольку речь в данной статье идет про станки, то и будем делать электролобзик, а точнее — настольный лобзиковый станок.

Идеей поделился автор Mr Novruz.

От самой швейной машинки потребуется только металлический корпус и заводской кривошипно-шатунный узел.

Остальные запчасти нам не понадобятся, но их можно приберечь для изготовления каких-либо других самодельных приспособлений.

Основные материалы, которые потребуются для изготовления лобзикового станка из швейной машинки:

• металлическая полоса;
• профильная труба (или уголок);
• листовой металл;
• подшипники;
• стальной круглый пруток;
• электродвигатель;
• крепеж — болты с гайками.

Шаг первый: изготовление станины.

Чтобы сделать раму, можно использовать разные подручные материалы — в принципе, для этого подойдет любой металлолом, который имеется в наличии.

В данном случае для изготовления станины лобзика из швейной машинки мастер использует отрезки прямоугольной профильной трубы и металлической полосы. Собираем станину. Фиксируем все элементы с помощью сварки.

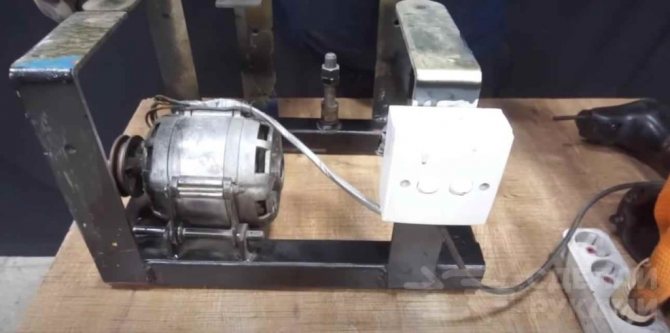

Далее к станине нужно прикрепить электродвигатель и корпус швейной машинки. Соединяем их между собой с помощью ремня.

Шаг второй: изготовление держателя для пилки лобзика.

На следующем этапе займемся изготовлением еще одной важной детали — держателя для пилки. Сделать его очень просто.

Потребуется стальной кругляк и болты. Отрезаем заготовку нужной длины. С одной из сторон сверлим в ней отверстие, с другой — вырезаем паз.

В том месте, где находится паз, необходимо просверлить по бокам отверстия и нарезать в них резьбу. Вкручиваем пару болтов, которые будут фиксировать хвостовую часть пилки.

После этого по центру кругляка надо просверлить еще одно отверстие, и также нарезаем в нем резьбу. В него вкручиваем болт, который будет фиксировать сам держатель на штоке швейной машины, который ходит вверх вниз.

Шаг третий: изготовление рабочего стола.

В идеале использовать листовой металл. Но поскольку материал этот не самый ходовой в домашнем хозяйстве, и у многих мастеров попросту может не быть его в наличии, то можно использовать что-нибудь другое — например, ЛДСП.

В данном случае мы остановимся на листовом металле. Вырезаем заготовку нужного размера.

Делаем разметку, и сверлим рядом друг с другом два отверстия. Обрабатываем напильником по металлу, чтобы получился паз для пилки. Крепим рабочий стол к верхней части рамы лобзикового станка.

Шаг четвертый: изготовление блока подшипников для пилки

Чтобы пилка электролобзика не гуляла в разные стороны в процессе распиловки заготовок, необходимо изготовить блок подшипников.

Отрезаем кусок металлической полосы. Привариваем к ней «уши» с отверстиями, устанавливаем болт с подшипником, и обвариваем. Потом привариваем еще два болта. Надеваем на них подшипники, и фиксируем гайками.

Блок подшипников состоит из одного упорного подшипника и двух прижимных (они находятся по бокам пилки).

Блок подшипников необходимо будет закрепить на конце Г-образной стойки, сваренной из двух отрезков профтрубы. А саму стойку привариваем к рабочему столу.

Шаг пятый: установка лобзикового станка

На последнем этапе останется только покрасить собранную конструкцию, и установить ее на верстаке или другом подходящем месте. Для крепления рамы мастер использует болты с гайками.

Подробно о том, как изготовить самодельный лобзиковый станок из швейной машинки, вы можете посмотреть на видео ниже.

Учитывая, что автор использовал детали, которые были у него под рукой, то конструкция получилась бюджетной — отличный эконом-вариант для домашней мастерской или гаража.

Видео описание

Процесс замены оснастки в электролобзике с колодочным креплением показан в видеоролике:
Если в быстрозажимных креплениях пилка автоматически фиксируется в нужном положении, то в колодочных его нужно контролировать, что для многих является ощутимым минусом, так как отнимает время. Кроме того, важно правильно определить степень затяжки болтов. При чрезмерном зажиме полотно будет очень напряжено и может сломаться. А при слабом будет выпадать или болтаться в гнезде, и работа лобзиком станет невозможна.

Второй проблемой таких креплений является стирание шлицов на болтах при интенсивной работе и частой замене пилок. Нередко происходит и срыв резьбы крепежа или колодки, появление трещин на её корпусе. В основном это случается с инструментами, произведенными в Китае из некачественных материалов. Испорченную колодку нельзя отремонтировать, можно только заменить.

Лобзиковый станок из двигателя от стиралки

В самодельной конструкции привод может быть разным — на усмотрение мастера. Рассмотрим вариант с использованием стандартного мотора от стиралки-автомат.

Приступаем к работе. Сначала необходимо изготовить станину лобзикового станка.

Материалы можно использовать разные — какие есть в наличии. В данном случае автор сварил раму из полосы металла и профильной трубы.

Конструкция очень простая: из профильной трубы надо сделать ножки, а из полосы — обвязку и верхний каркас для крепления рабочего стола. В нижней части приваривается кронштейн из полосы металла, к которому будет крепиться кривошипно-шатунный механизм.

В первом варианте настольного лобзика использовался заводской механизм от швейной машинки. В данном же случае мы будем изготавливать этот узел своими руками.

Сначала надо сделать эксцентриковый вал. На токарном станке вытачиваем из стального кругляка вал требуемой формы.

На один конец вала надеваем подшипник, после чего надо будет приварить кусочек стального кругляка с смещением от центра.

Отрезаем кусок круглой трубы, который послужит корпусом. Вставляем внутрь него вал, и надеваем подшипник на второй конец.

К эксцентрику крепится металлическая полоса с подвижным (шарнирным) элементом. Еще один кусок полосы привариваем к корпусу.

К этой пластине приваривается направляющая для подвижного элемента.

На следующем этапе необходимо приварить самодельный кривошипно-шатунный механизм к раме.

К подвижному элементу (штоку), который ходит вверх-вниз, необходимо приварить держатель для пилки электролобзика.

После этого потребуется изготовить рабочий стол. Какой именно материал использовать — на ваше усмотрение. В идеале лучше использовать листовой металл. Но фанера или ЛДСП тоже сгодятся.

В рабочем столике надо сделать отверстие для пильного полотна.

Как и в предыдущем случае, необходимо изготовить блок подшипников. Привариваем его к Г-образной стойке. Но в данном случае стойка изготовлена не из профильной трубы, а из полосы металла. И сама стойка приваривается уже непосредственно к станине.

На последнем необходимо сварить опорную площадку для электродвигателя, и можно приступать к покраске.

На эксцентриковый вал надевается шкив. Устанавливаем движок от стиралки, и соединяем его вал с эксцентриковым с помощью ременной передачи (ремня).

Как изготовить лобзиковый станок своими руками, подробно показано на видео ниже. Идеей поделился автор Mr Novruz.

Yeah !!! Practical Useful Homemade Inventions

Для удобства кнопку включения/выключения двигателя лучше вынести на боковую сторону станины, как можно ближе к рабочему месту. В целом же, конструкция очень простая, и повторить ее — не составит никаких проблем.

Виды

В зависимости от мощности электромотора, глубины пропила, числа ходов пильного полотна и времени непрерывной работы различают следующие виды стационарных лобзиковых станков:

• бытовые. Наиболее простые станки, оснащенные минимальным набором дополнительных функций. Подходят для художественного выпиливания лобзиком и распила деревянных заготовок толщиной до 50 мм. Мощность их электродвигателей, как правило, не превышает 90 Вт, а количество ходов пильного полотна – до 1500;
• профессиональные. Такие станки рассчитаны на работу с заготовками большой толщины и размеров. Имеют наиболее широкий набор дополнительных функций для более точного и быстрого распила заготовок. Как правило, могут непрерывно работать в течение суток.

Универсальный станок из электролобзика

Возможность устанавливать разные пильные полотна — например, стандартные от ручного лобзика и тонкие (от лобзикового станка) позволяет существенно расширить круг выполняемых работ.

Предлагаем вашему вниманию универсальный самодельный станок по дереву, который предназначен для вырезания как прямолинейных, так и фигурных пропилов благодаря тому, что можно устанавливать разные пилки.

Причем изготовить его очень просто — без каких-либо чертежей. Даже сварочного аппарата не потребуется. В качестве основного материала будем использовать доски и деревянные бруски.

Шаг первый: изготовление рабочего стола.

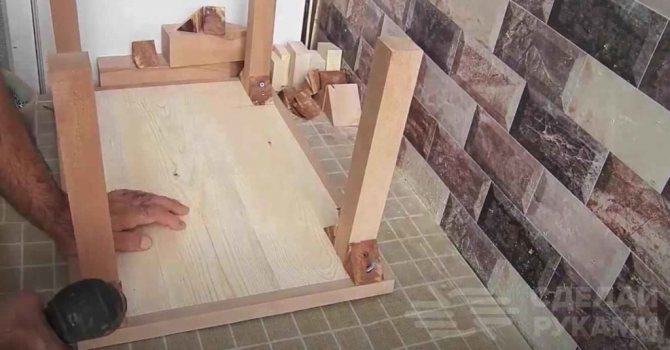

Из досок толщиной 20-25 мм склеиваем щит размером 40х60 см (как вариант — можно использовать лист фанеры). Затем отпиливаем четыре деревянных бруска 30х30 мм длиной по 30-35 см.

Подготовленные деревянные бруски прикручиваем к щиту. Усиливаем место соединения косынками из фанеры или дерева. В результате у нас получился рабочий стол с ножками.

Для большей жесткости в нижней части ножек делаем обвязку из деревянных брусков.

Шаг второй: изготовление стойки.

На следующем этапе отпиливаем два деревянных бруска, и соединяем их под углом 90 градусов. Усиливаем место соединения косынками.

В итоге у нас получилась Г-образная стойка, которую необходимо прикрутить к рабочему столу. Потом делаем разметку, и высверливаем отверстие в столе под пильное полотно.

Шаг третий: установка электролобзика.

Лобзик крепится под рабочим опорным столом. Подошва инструмента фиксируется металлическими прижимами с болтовым соединением.

Шаг четвертый: сборка всей конструкции.

Вот мы и подобрались к завершающему этапу работ по сборке самодельного лобзикового станка из электролобзика.

После того, как установили Г-образную стойку и лобзик с пильным полотном, необходимо изготовить креплением с блоком подшипников, которые будут удерживать пилку в нужном положении.

Обратите внимание: крепление должно быть съемным, и поэтому нужно предусмотреть возможность быстрой фиксации с помощью барашковых болтов.

Для тонкого пильного полотна для фигурного реза будет использоваться крепление немного другой конструкции — смотрите фото ниже.

Пошаговую инструкцию по изготовлению лобзикового станка из электролобзика своими руками вы можете посмотреть в видеоролике ниже. Идеей поделился автор Hobi Market.

Плюсов у данной самодельной конструкции очень много.

Во-первых, это универсальность и практичность. Во-вторых, простота изготовления и сборки. В-третьих, нет необходимости использовать сварку и электродвигатель. В-четвертых, лобзик, который используется в качестве привода, можно в любой момент снять и использовать для других работ.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

Самодельный лобзиковый станок из компрессора от холодильника

Приводом данной конструкции будет электродвигатель, но не от стиральной машины, как в одном из вариантов, описанных выше, а от компрессора холодильника.

Идея самоделки принадлежит автору YouTube канала khám phá và sáng tạo.

Первым делом необходимо будет извлечь электромотор из корпуса компрессора. После этого вырезаем круг из куска толстой резины, и крепим к нему двигатель.

Для крепления электромотора используются пластиковые стяжки. В самой резине нужно просверлить отверстия.

В качестве основания выступает диск, вырезанный из листа металла. Привариваем к нему стальные уголки, а потом прикручиваем резиновую «подушку» с мотором.

К нижней части основания привариваем три ножки — кольца из круглой стальной трубы, и надеваем на них резиновые заглушки.

Затем нужно изготовить стойку. Отрезаем два куска прямоугольной профтрубы, соединяем под углом 90 град., и привариваем к основанию.

Сверху стойки приваривается еще один диск из металла — это будет рабочий столик. Прорезаем паз под пилку.

На последнем этапе останется только покрасить станок. Для этого удобно использовать аэрозольную краску в баллончиках.

Посмотреть пошаговый процесс изготовления стационарного электролобзика своими руками можно в авторском видеоролике.

Chế cưa bàn mini từ block tủ lạnh

Конструкция получилась компактной и довольно простой в изготовлении. Это оптимальный вариант для небольшой домашней мастерской.

Такой самодельный станочек отлично подойдет, если вы занимаетесь изготовлением различных поделок из дерева.

Коротко о главном

Начинающим мастерам перед тем, как начать пользоваться электроинструментом, обязательно нужно ознакомиться с инструкцией к нему. Но не всегда работать приходится новым оборудованием, а у бывших в употреблении инструкция может не сохраниться. Если вам нужно узнать, как установить пилку в лобзик, прочтите эту статью, в которой описаны все виды держателей и даны разъяснения по креплению рабочего полотна. Также вы узнаете, как не допустить износа крепежных узлов и заменить в случае поломки, какие пилки использовать для разных материалов и моделей лобзиков.

Станок из электролобзика для резки металла

Предлагаем вашему вниманию еще одну самодельную бюджетную конструкцию, которую под силу изготовить каждому домашнему умельцу.

Идея данной конструкции принадлежит автору George Kosilov.

Первым делом надо сделать рабочий стол, на котором будет происходить распил заготовок.

Лист металла толщиной 5-6 мм отлично подойдет для изготовления столешницы. Вырезаем круг требуемого диаметра.

Далее отрезаем три заготовки из профтрубы. Одну из сторон на каждой заготовке срезаем под углом.

Привариваем профильные трубы к нижней части круглой столешницы, выставив их на одинаковом расстоянии друг от друга. В результате у нас получился столик с опорными ножками.

На следующем этапе надо изготовить U-образный рычаг, на конце которого будут крепиться блок подшипников и рейка с прижимной лапки.

Для изготовления рычага используется квадратный профиль. Однако имеет смысл сделать усиленный рычаг, сваренный из двух отрезков профиля.

В рабочем столике вырезаем отверстие для пилки, а также сверлим еще несколько крепежных отверстий — для крепления электролобзика. В самой подошве лобзика тоже надо просверлить отверстия.

Устанавливаем электролобзик под столешницей. Там же крепим регулятор оборотов, помещенный в самодельный металлический корпус.

К основанию опорных ножек привариваем стальные кругляки («подпятники») — для лучшей устойчивости. На них не лишним будет приклеить еще резину, чтобы станок не елозил по столу в процессе работы.

Кнопку включения/выключения устанавливаем в одной из ножек.

Подробно о том, как изготовить удобный и компактный настольный станок из лобзика своими руками, показано на видео. Конструкция получилась что надо — берите на заметку.

СТАНОК ИЗ ЛОБЗИКА Резать метал одно удовольствие

Используемые пилки

Пильное полотно является основным рабочим элементом станка, с помощью которого происходит процесс выпиливания заготовок. Их конструкция кардинально отличается от пилок, устанавливаемых на ручных электрических лобзиках. Они имеют более тонкую и гибкую нитевидную структуру.

Внешне такие пилки похожи на полотна, применяемые на ручных лобзиках, однако имеют одно отличие – на плоских торцах установлены специальные шлицы для более удобной фиксации в кулачках станка.

Кроме того, их классифицируют по форме зубьев. В зависимости от этого различают:

• стандартные;
• полотна с пропущенным зубом;
• пилки со сдвоенными зубцами;
• полотна с обратнонаправленными зубьями;
• спиралевидные;
• пильные полотна с короновидными зубцами.

Каждый из них выполняет свою, определенную функцию и позволяет выполнять различные типы резов. Наиболее часто используются полотна со стандартными зубьями.
