Как обшить потолок гипсокартоном в одиночку: делаем подъемник для ГКЛ

Простые приспособления на стройке

На любой стройке не обойтись без эффективных и простых приспособлений для облегчения труда и повышения скорости и качества возводимого объекта. Сегодня в этой статье я расскажу о некоторых из них, наиболее простых и эффективных.

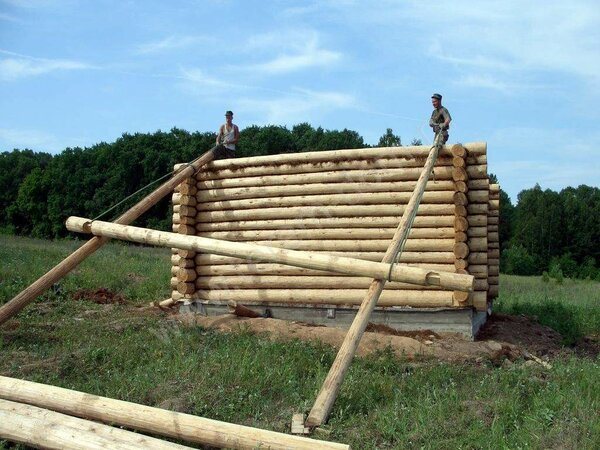

Самый простой способ подъема по направляющим, для него достаточно двух веревок и закрепленных направляющих.

Этот способ прост, но есть свои хитрости и трудности, тянуть нужно одновременно и направляющие должны быть надежно закреплены.

Это очень простое приспособление, но и оно облегчает труд, поскольку усилие прилагается вниз, а это всегда легче чем просто тянуть за веревку.

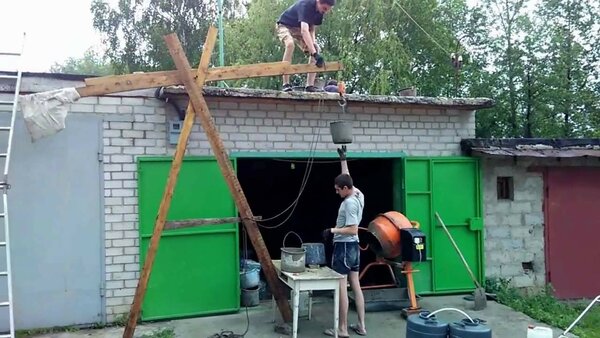

Подъемник в виде колодезного журавля, отлично сокращает время на подъем грузов. Единственный минус в том. что поднимать тяжелые грузы с помощью такого приспособления очень трудно.

Но поднимать груз намного легче, чем без противовеса.

Виды закреплений полиспастов.

С помощью полиспастов можно облегчить себе труд в несколько раз. Все зависит от способа его закрепления.

Если применить закрепление под номером 1, то усилие будет равно весу поднимаемого груза;

2- в два раза меньше чем в первом случае;

3 – в три раза меньше;

4 – в четыре раза меньше, чем в первом случае.

С помощью полиспаста можно поднять груз, не прилагая больших усилий для этого.

На рисунке показаны виды и способы крепления простых подъемников с полиспастами. Подъемные механизмы делают поворотными и простыми не поворачивающимися.

Для облегчения подъема делают электропривод и монтируют кран-балки. Такие механизмы вполне заменяют автокран.

Это конечно только малая часть от всех приспособлений и в одной статье обо всех не расскажешь. Так, что ждите продолжения.

Самые интересные и полезные приспособления для строительства

При строительстве любого объекта, будь то дом или что то другое, требующее подъема тяжестей на высоту, требуется идти двумя путями.

Первый самый простой путь, это нанять людей для поднятия тяжелых материалов, таких как раствор, бетон или что-то похожее.

Второй, сделать подъемный механизм, способный поднять тяжелый груз.

Вот такое приспособление способно заменить, как минимум трех человек и сделано оно из алюминиевой лестницы и электрической тали.

Такой подъемник способен поднять три ведра бетона и работать с его помощью можно и одному. Сварную раму на подшипниках сделать не сложно и закрепить электрическую таль на верху лестницы вполне по силам каждому, немного владеющему электросварочными работами.

Если электроталь закрепить как показано на фотографии к хорошо укрепленному брусу то у вас получится очень удобное приспособление, которое вполне может заменить кран.

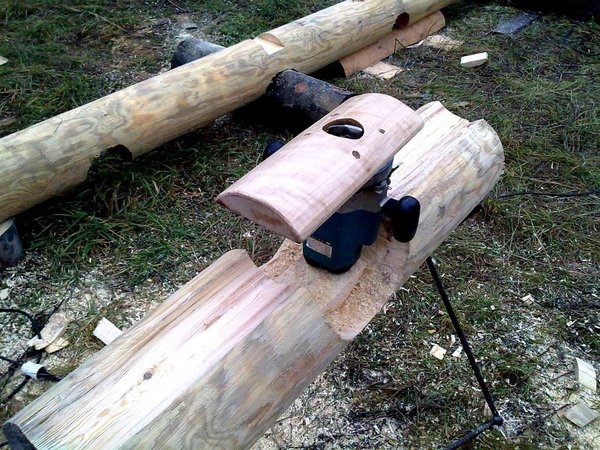

Вот такое нехитрое приспособление ускорит ваши работы по шлифовке пазов при строительстве из круглого леса. По такому же принципу можно изготовить и другие приспособления при плотницких работах.

С помощью такой нехитрой приспособы можно не только ломать стены практически без шума, но и прижимать металлические детали при монтаже и сплачивать доски пола при укладке.

Очень удобное приспособление, особенно при изготовлении ограждений и других работах связанных с большим количеством работ с гнутой проволокой и арматурой.

У меня тоже есть опыт работы с почти таким же приспособлением, при изготовлении ограждений и мне понравилось, что скорость работ намного возрастает.

Изготовление такой приспособы для очистки стен от краски не займет много времени, для этого нужен сварочный аппарат, старый бур и приварив металлическую пластину к буру можно увеличить скорость очистки стен с помощью перфоратора.

С помощью насадки, которую сегодня можно купить в магазине и строительного пылесоса, очищать со стены краску можно практически без пыли.

Кран консольный своими руками

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

Стрела будет проседать на 5 см, т. к. у ног незначительный запас прочности (используются три вместо шести). Более подробнее можно посмотреть здесь https://chelny-kran.ru/catalog/kran-balki-kontsevye-balki-krana/kran-konsolnyj.

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Далее зафиксируйте стрелу и натяните тросы растяжки. Собственно, все: кран консольный своими руками практически готов! Конечно, для его строительства требуется немало сил, денег и времени, но вскоре он полностью себя оправдает. Если все сделано правильно, то с помощью крана можно будет, например, заливать до двенадцати кубов бетонного раствора (при наличии нескольких помощников и пары бетономешалок). Удачи в работе!

stroy-dom.info

Как сделать полезные механизмы и инструменты для стройки своими руками

Неважно – строите вы дом своей мечты или перестаиваете старенький дачный домик, вам не обойтись без надежных инструментов и строительного оборудования. Практически любое приспособление сегодня можно купить в магазине, но не всегда покупки радуют качеством и еще реже – ценами. Наши форумчане знают, как снизить нагрузку на семейный бюджет и предлагают рецепты проверенных механизмов и инструментов для стройки, сделанные своими руками.

Необходимые инструменты для мебельной сборки

В процессе выполнения трудоемкой, требующей внимания и сосредоточенности, работы понадобятся:

• строительный маркер;
• трехметровая рулетка;
• электролобзик;
• дрель;
• саморезы;
• сварочный аппарат;
• болгарка с металлическим диском;
• уровень;
• степлер;
• фен строительный.

Собрав все инструменты и материал, который понадобится во время сборки каркаса, начинаем процедуру конструирования.

Грузовик…из старой четверки

Привезти песок, щебень, доски, транспортировать бетономешалку и старый холодильник…Необходимость доставить материалы и инструменты во время стройки возникает постоянно. Участник FORUMHOUSE g8o8r8

нашел способ, как сэкономить на грузоперевозках: он переделал в грузовик свою старую четверку!
Читать также: Давление углекислоты при сварке полуавтоматом на редукторе
Бюджетный автотюнинг обошелся умельцу в 3,5 тысячи рублей – столько составили затраты на материалы: железный квадрат, уголки, оцинкованную сталь для погрузочного кузова. Погрузочный кузов g8o8r8

сделал высоким для защиты от дождевой воды: чтобы закрыть щели между ним и кузовом авто по периметру приварены металлические козырьки.

Задний борт кузова поднимается 12-вольтной электрической лебедкой. Это удобно при выгрузке сыпучих материалов и погрузке волоком в кузов досок, камней, мебели и т.д.

g8o8r8 (Участник FORUMHOUSE):

В нашем пункте приема металла за любое авто дают пять тысяч рублей. Это сподвигло на мысль использовать свою списанную четверку для хозяйственных нужд: привезти землю, торф, камни, песок на дачу. А если подвести подрамник, сварить отвал, установить цепи, глядишь, и снежок можно будет зимой гонять.

Подъемник строительных материалов

Еще одна полезная самоделка, которая значительно облегчит жизнь на стройке – подъемник стройматериалов. Например, такой, как у участника FORUMHOUSE Али-бастр

.Начав заливать монолитные стены, форумчанин устал вручную поднимать тяжелые ведра с бетоном и смастерил простую в исполнении, но гениальную конструкцию.

Основой подъемника стала металлическая лестница. Чтобы надежно зафиксировать лестницу на стене, в профилированной стальной трубе 15×15 Али-бастр

просверлил отверстия и с обратной стороны одел на трубу шайбу, зафиксировав ее шплинтом. Тележка, на которую кладут стройматериалы, движется вверх-вниз на подшипниках № 304 при помощи электролебедки. Расположена она почти параллельно, под небольшим углом к лестнице, за счет чего перемещение происходит плавно.

Али-бастр (участник FORUMHOUSE):

Не зря говорят: лень – двигатель прогресса. Мой подъемник шесть ведер с бетоном поднимает легко!

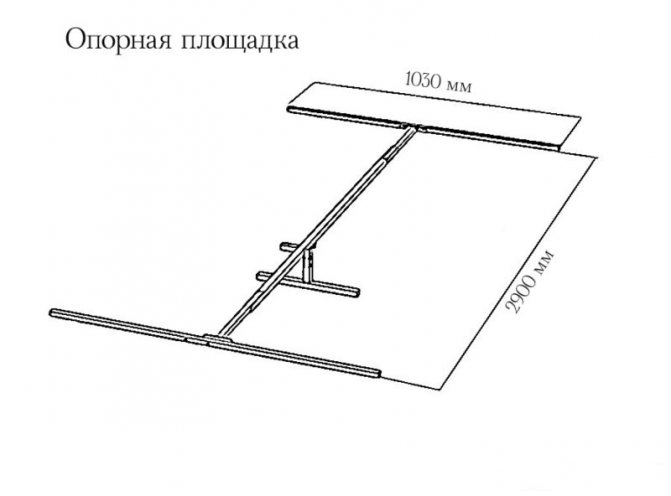

Простой деревянный подъемник с чертежами и размерами

Сразу хотим обратить внимание, что это одноразовый вариант подъемника. Из основных материалов потребуются:

• 2 доски 40х90 мм (опорные стойки);
• брус подпольный 40х60 мм (длина — 2,4 м) — продольная штанга рабочей площадки;
• направляющая для опорной стойки (сделана из OSB).

Поперечные рейки рабочей площадки, на которые опирается лист ГКЛ при поднятии

, можно изготовить из доски или фанеры.

Пошаговое руководство, как собрать передвижной подъемник для гипсокартона своими руками чертежи

и фото, вы можете посмотреть ниже.

В качестве опорных ног конструкции используются стальные трубы. С одной стороны подъемника установлены опорные элементы из деревянного бруса, с другой — колесики (для перемещения конструкции).

Конец одной из опорных стоек, который входит в направляющую, надо закруглить. Дополнительно автор смазал его парафином — для лучшего скольжения. Как вариант, можно установить ролик, но зачем усложнять, если и так все работает нормально?

В качестве подъемного механизма используется ручная механическая лебедка.

Самодельный подъемник легко можно разобрать, чтобы переместить в другую комнату.

Данный вариант конструкции можно считать одноразовым — после завершения всех работ подъемник можно разобрать, а деревянные брусы и остальные элементы конструкции — использовать для других целей (на стройке всегда пригодятся).

Преимущества самодельного подъемника:

• простота сборки;
• минимальные затраты на изготовление (можно использовать подручные материалы);
• удобство в работе (разборная конструкция);
• надежность и устойчивость;
• возможность использовать элементы конструкции для других работ после монтажа гипсокартона.

Принцип работы самодельного подъемника довольно прост: при вращении ручки механической лебедки нижние части опорных стоек стягиваются, и верхняя балка плавно и без рывков поднимается на требуемую высоту.

Устройство функционирует по принципу обычного ножничного стола— подъемника для автомастерской. Подробный

процесс изготовления этого приспособления можно посмотреть на видео ниже.

Рубанок для газобетона

Газобетон – один из самых популярных современных материалов для строительства каменных домов. Крупный формат блоков и технология монтажа, которую можно легко освоить, позволяют возводить здания быстро даже строителям-новичкам.

Но при всех достоинствах, у газобетона есть существенный минус – несовпадения блоков по размеру и необходимость подгонки их друг к другу. Можно использовать для этих целей магазинный инструмент. Но наши форумчане предлагают сделать рубанок для газобетона своими руками. Для этого понадобится: доска толщиной 5 см, пилки по дереву 3 шт., универсальный клей, дверная ручка.

worodew (Участник FORUMHOUSE):

Пилки разрезаем пополам. В доске пропиливаем пазы до половины толщины полотна, смазываем пазы клеем и вставляем пилки. Прикручиваем ручку – и готово.

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович

для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Виды подъемников и способы использования

Подъемники бывают заводского исполнения и самодельными. По материалу — металлические или из дерева. Первые — прочнее и надежнее, и прослужат намного дольше, вторые — дешевле и легче сделать.

Чаще всего используются подъемники с приводом в виде механической и электрической лебедки. Но встречаются и другие виды подъемных механизмов.

Например, это может быть простейший механизм, состоящий из шестеренок — в опорной стойке имеются отверстия для зубьев шестерни.

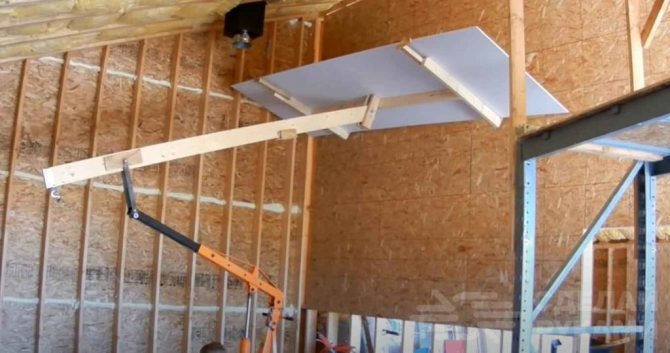

Также могут встречаться подъемники для ГКЛ ножничного типа — опорные стойки складываются и раскладываются при вращении ходового винта.

Для работ в помещении с высокими потолками (например, больше 3 метров) можно использовать самодельный подъемник с гидравлическим приводом — на базе домкрата.

Есть и еще один вариант — подъемник без привода. Данная конструкция представляет собой две стойки с опорными балками для гипсокартона.

На балки укладывается лист ГКЛ (или другой листовой

материал), а затем каждая балка поднимается поочередно вручную и фиксируется с помощью деревянных клиньев.

Различают подъемники и по особенностям конструкции: например, с телескопической стойкой или с двумя стойками ножничного типа.

Может отличаться и основание устройства. Например, в большинстве случаев используются подъемники на треноге.

Но встречаются и конструкции только с двумя опорами (как правило, самодельные). Правда, они неудобны тем, что не дают возможности подъехать вплотную к стене.

На практике чаще всего встречаются подъемники с рабочей площадкой в виде продольной балки и поперечных реек. Но некоторые домашние умельцы изготавливаются площадку в виде регулируемой по ширине и длине прямоугольной рамки (из профтрубы или металлических уголков).

В некоторых конструкциях рабочую площадку можно фиксировать не только горизонтально, но и под разными углами.

По умолчанию (как это реализовано в недорогих конструкциях) рабочая площадка может фиксироваться только горизонтально. Однако она является еще и поворотной — наклоняется под 90 градусов, чтобы удобно было устанавливать лист гипсокартона.

Условно конструкции подъемников классифицируют на три основных группы:

• стеновые — для крепления ГКЛ к стене;
• потолочные;
• универсальные (к ним как раз и относятся конструкции с регулируемым поворотным столом).

Помимо монтажа гипсокартона, подъемники можно использовать для подъема

тяжелых и габаритных предметов (например, люстры), а также подъема и последующего монтажа металлических профилей для крепления ГКЛ.

Можно еще использовать подъемник для размотки рулонных материалов (обоев, стеклохолста) и в качестве временной подпорки.

Рабочая площадка может быть рассчитана на конкретный размер гипсокартона (как правило, это касается самодельных конструкций, когда нет смысла мастерить настраиваемые площадки), или быть регулируемой — «заточенной» под ГКЛ разного формата. Последний вариант — самый удобный и оптимальный.

Удобная болгарка

Обращали внимание, что удерживать маленькую болгарку за верхнюю ручку удобно, а большую – нет? Большая всегда норовит вырваться из рук при закусывании в металле. Имея такой печальный опыт, некоторые вообще боятся пользоваться большой болгаркой. Чтобы болгарка всегда оставалась в руках, форумчанин сhichic

сконструировал для инструмента самодельную ручку под естественный захват.

сhichic (Участник FORUMHOUSE):

Мощная болгарка может выломать отрезной диск, застрявший в металле, но сама всегда остается в руках. Проверено десятилетним опытом и резкой металла до 14мм.

Пылесос-циклон своими руками

Пыль и мелкий мусор во время стройки или серьезного ремонта – настоящая проблема, бороться с которой при помощи веника и тряпки тяжело и неэффективно. Чтобы облегчить процесс уборки, не тратя при этом деньги на дорогостоящую технику, участник FORUMHOUSE zalman3000

на скорую руку из подручных материалов собрал циклон для пылесоса.

Zalman3000 (Участник FORUMHOUSE):

Понадобилось: бочка 20 л – пластик, уголок 45 градусов 40 мм, уголок 90 градусов 32 мм, фильтр масляный от Москвича (как раз на 32 угол садится плотно).

Нехитрая конструкция крепится к пылесосу, и сбор мусора происходит непосредственно во вместительный пластиковый контейнер.

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Самодельный подъемный кран для демонтажа двигателя, фото изготовления разборного крана, также видео испытаний самоделки.

Однажды возникла мысль соорудить кран для демонтажа двигателя автомобиля, так как в гараже не так много места, значит нужно делать разборный!

Читать также: Регулировка масляного насоса бензопилы

Для постройки крана мне понадобились материалы:

• Профильная труба 80 х 80 мм (стенка 3 мм) — 7 метров.
• Труба 89 мм — два куска длиной по 0,7 метра.
• Труба 76 мм — два куска длиной по 0,9 метра.
• Домкрат — 5 т (советского производства).
• Металлические пластины толщиной 8 мм — 4 шт.
• Крюк от буксировочной стропы.
• Колесики 2 прямых, 2 поворотных + 2 поворотные с тормозом.
• Шпильки М 14 — 1000 мм.

Далее предлагаю посмотреть чертежи и сам процесс изготовления крана.

Чертежи подъёмного крана.

Провёл испытания своего крана. Подвесил мопед 120 кг, затем решил сам на мопед залезть ещё +120 кг — и снова показалось что мало! Но для демонтажа двигателя достаточно. Попробовал и приподнял Газель и снял видео крана в работе.

Автоподъемник двухстоечный своими руками

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом.

В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе.

Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Высота подъема крюка:

От земли при короткой стреле нижняя точка — 90 см, верхняя 170 см.

При длинной стреле — нижняя точка 80 см, верх 180 см.

Длинная стрела и выкрученный шток домкрата — низ 140 см и верх 225 см.

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

• Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
• Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
• Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
• Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
• Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
• Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
• Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

• Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
• Механизм фиксации работает неправильно.
• Опорное устройство не выдерживает оказываемые нагрузки.
• Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

• Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
• Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
• При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
• Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
• Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Читать также: Заточной станок для ленточных пил своими руками

Опрокидыватель для машины

Простейшая конструкция для опрокидывания машины набок. Она пригодится в любом гараже как вспомогательное приспособление для оперативного ремонта транспортных средств.

Чтобы сделать такой подъемник своими руками, надо изготовить:

• два кронштейна, которые крепятся к передней и задней цапфе колеса;
• две опорные площадки (для удержания машины в опрокинутом положении).

Кронштейны при помощи шарниров соединить с платформами. Таким образом, изготавливаются две идентичные конструкции. Для поворотного механизма используют металлические пальцы с втулками или подшипниками.

Из расходных материалов понадобятся:

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

• Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
• Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Как собрать простой кран

Перед тем, как собрать подъемник своими руками, следует создать подробный чертеж с указанием размеров всех деталей и способа их крепления между собой. На данном этапе определяется тип механизма — это может быть кран балка для гаража, обычная лебедка, подвешенная к потолку, мощный домкрат с ручным, электрическим или гидравлическим управлением. Часто умельцы конструируют даже такие сложные устройства, как двухстоечный подъемник, способный выдерживать вес легкового автомобиля.

Одна из самых простых моделей, к которым относится самодельная лебедка для гаража, состоит из консольно зафиксированной стрелы, установленной на вертикальной стойке из стальной трубы. На стреле монтируется тележка с лебедкой. Вертикальную трубу приваривают к основанию. Это может быть массивная стальная пластина или непосредственно фундамент гаража. Самодельная лебедка для гаража будет надежнее, если закрепить верхний конец стойки на потолочном перекрытии помещения.

Рабочая часть механизма — небольшая лебедка. Если она самодельная, кран несколько потеряет в надежности, поэтому лучше приобрести устройство заводского изготовления.

Сквозь паз в блоке лебедки пропускается стальной трос, на конце которого устанавливается крюк. Вращая рукоятку лебедки, вы будете приводить блок с тросом в движение, поднимая груз на заданную высоту.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Простой подъемник своими руками- материалы для работы

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально.

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

• пару металлических уголков 7,5×7,5×0,8 см;
• плиту из стали шириной 1 см;
• редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
• болты;
• цепь, 2 шт.;
• шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
• крюк.

Схема автоподъемника

Перед тем как начать работу, лучше всего набросать схему будущего изделия. Первым делом следует нарисовать чертежи основы из швеллера, длина которой равна ширине ямы (можно минус несколько см).

Высота конструкции из швеллера и её бока должны быть не ниже используемого домкрата. Остальные детали нужно планировать и чертить исходя из этих главных параметров. Важно, чтобы ролики, крепящиеся к боковым уголкам, точно попадали в уголки ямы. Другим важным моментом будет точное вхождение квадратных труб 40 мм в направляющие из квадрата 50 мм, приваренные к боковым швеллерам.

Если есть опыт сварки и изготовления металлоконструкций, то вам вполне будет под силу самостоятельно изготовить удобный ямный подъёмник себе в гараж. Это поможет сэкономить бюджет и сделать изделие точно под параметры вашей смотровой ямы в гараже.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж, а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое.

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом.

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто.

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов, приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом. Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника, переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.

Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

1. 1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
2. На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
3. Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
4. Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инструкция по сборке

На сборку простой или подвижной конструкции понадобится 2 дня. Процесс изготовления крановой балки своими руками:

1. Основная нагрузка, которую будет передвигать подъемный кран, приходится на стойку. Чтобы надежно зафиксировать конструкцию, нужно сделать каркас. Для этого из металлических уголков сваривают ножки под кран. Уголки приваривают к трубе под углом 45° с обеих сторон от трубы.
2. Чтобы сделать распорки, к каждой стойке приваривают 2 треугольника.
3. Для передвижной конструкции понадобятся ролики. Их приваривают к горизонтальному основанию, расположив по обе стороны каждой стойки. Чтобы ролики не поломались и выдержали вес, используют изделия, которые предназначены для металлических контейнеров. Мебельные использовать нельзя.
4. Вверху конструкции устанавливают трубу. Она предназначена для передвижения подъемного механизма.
5. Ролик для передвижения троса монтируют на двутавр. Двутавр предварительно приваривают в центральной точке трубы.
6. Чтобы придать каркасу дополнительную устойчивость, к балочному элементу приваривают трубу с квадратным сечением. Ее располагают сверху балки так, чтобы она выступала вперед на 20 см с двух сторон.
7. Поперечную трубу вставляют в трубу с квадратным сечением и с двух сторон просверливают сквозные отверстия под крепления. В качестве крепежей используют болты. Самодельный каркас для крана П-образной формы готов. Труба в виде перекладины надежно зафиксирована в верхней части изделия, а вся конструкция устойчиво располагается на распорках (ножках).
8. Механический подъем груза предназначен для поднятия деталей. Он может быть ручным или автоматическим. Ручная таль состоит из лебедки и троса. Червячную лебедку монтируют сбоку стойки. Передвижение стального троса происходит посредствам роликов.
9. Оснастить конструкцию можно подъемным механизмом, который используется в лифтах. Этот механизм имеет крепкие ролики.
10. Подключение электрического привода подъемника облегчит ремонтные работы. Для установки подойдет движок мощностью от 300 до 500 Вт. Его монтируют на основание конструкции.

Кранбалку, оснащенную электрическим приводом, применяют в основном для реконструкции старых зданий и частных деревянных домов. Чтобы кран не вышел из строя, нужно соблюдать правила эксплуатации.

Электротехникаправить

После того, как найдено достаточное количество латекса, красной пыли (), меди, железа и олова, можно приступать к изготовлению генератора — первого источника электрической энергии, а также первого потребителя электроэнергии — электропечи (), которая работает почти вдвое быстрее обычной. Для создания электропечи потребуется медь и красная пыль, потому что обязательно потребуется электросхема.

В IndustrialCraft² рекомендуется добытую руду сначала измельчать в дробителе, а только потом плавить. Таким образом из одного блока руды получается 2 слитка, вместо одного. Поэтому, чем раньше дробилка будет изготовлена, тем лучше. Также имеет место рудопромывочная машина и термальная центрифуга, которая позволяет намыть из раздроблённой руды ещё больше ресурсов. Аналогичным образом, рекомендуется не плавить латекс в печи для получения резины, а использовать экстрактор, так как в нём из латекса выжимается больше резины. Дробилка, рудопромывочная машина и экстрактор также являются потребителями электроэнергии.

Шахтёрское делоправить

На начальной стадии развития в этом моде, когда будет накоплено достаточно много железа, стоит запастись каменными кирками и одной железной и отправиться в шахту (пещеру или каньон). Рекомендуется пробыть в ней час-другой реального времени, добывая груду , различные камни (камень, уголь, лазурит, обсидиан, алмазы) и красную пыль, чтобы потом при любом сложном и не очень крафте не бегать в шахту за новыми порциями полезных ресурсов.

Впоследствии в шахтёрском деле очень пригодятся шахтёрский лазер и буровая установка (служит для автоматической добычи ресурсов).
