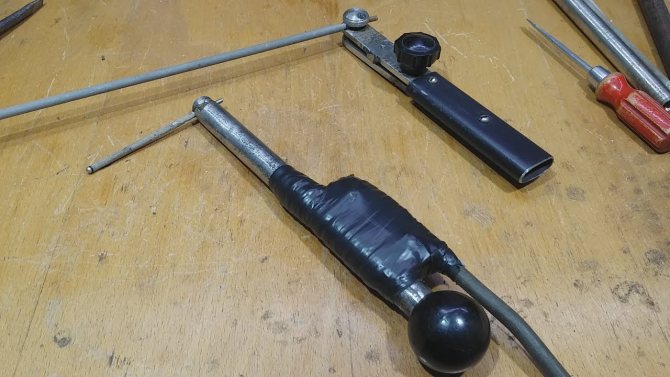

Делаем держак для сварки своими руками — инструкция, необходимые элементы, сбор

В производстве, строительстве и быту электросварка является очень важным процессом. Наряду с выбором электродов и сварочного аппарата необходимо уделять внимание и держателю электродов для сварки. На данный момент существует огромное количество фиксаторов, которые отличаются друг от друга конструкцией, массой и прочим. Кроме того, можно сделать держатель для сварки самому. В этой статье мы поговорим о том, как сделать держак для сварочного аппарата своими руками.

Требования к держателям

Удерживающее приспособление для электродов является очень важным узлом, хоть его конструкция и довольно проста. Далее приведены некоторые требования:

• должна обеспечиваться надлежащая диэлектрическая и теплоизоляционная защита;
• провод должен крепиться надежно;
• должно обеспечиваться надежное удерживание стержней;
• огарок должен легко заменяться на новый стержень.

На что обратить внимание при выборе

Прежде всего следует учитывать, что у качественных держателей электродов для сварочных аппаратов токоведущие детали сделаны из меди. У подделок они из стали, покрытой тонким слоем меди, которая быстро выгорает. По внешнему виду они неотличимы от оригиналов, поэтому для проверки потребуется магнит.

Держак для сварки выбирают по следующим критериям с учетом особенностей работы:

1. Вес и габариты. Для периодической сварки на дому эти параметры не критичны. Однако для длительной работы лучше выбрать легкую модель, так как лишние граммы долго удерживать на весу будет утомительно.
2. Эксплуатационные характеристики. Максимальный ток держака должен быть на 10% больше чем у сварочного аппарата. При меньшем значении быстро выгорят места контакта с электродом. Однако не стоит увлекаться повышением запаса по току, так как габариты и вес увеличатся, а срок службы не изменится.
3. Надежность. У сварочного держака для работы на улице материал рукояти должен быть стойким к низкой температуре и высокой влажности. Модели с литыми губками прослужит дольше, чем с наборными. Самыми надежными по способу крепления расходников считаются винтовые сварочные держатели с резьбовым зажимом.
4. Способ соединения со сварочным кабелем. Лучшим вариантом будет болтовое. На держаки, сделанные в Китае, с обжимным способом подключения, не стоит тратить деньги.
5. Диаметр электродов. При выборе необходимо обращать внимание, на какие по диаметру сварочные стержни рассчитан понравившийся держак. Иначе может случиться так, что купленная модель предназначена для работы с расходниками от 5 мм, поэтому «четверку» и меньше не зажимает.
6. Стоимость. Производители предлагают сварочные держаки по цене от 100 до 10000 рублей. При этом по конструкции дешевые модели не отличаются от дорогих. Разница в цене объясняется качеством материалов и сборки. Для начинающего сварщика, выполняющего разовые работы, вполне достаточно недорогой модели. Дешевый держак полезно иметь в качестве запасного, если основной сломается во время сварки.

Для продления срока службы держателя зажим регулярно очищают от грязи и окалины, чтобы не было подгорания из-за плохого контакта. Подвижные детали смазывают, аккуратно переносят, хранят в чистом месте. Не допускают расплавления электродов вплотную к зажиму.

Качественный и удобный держак не отвлекает от процесса сварки.

Заводские модели фиксаторов

Прежде, чем рассматривать самодельный держатель электродов, следует узнать о заводских моделях. Их существует несколько видов.

Цанга

Важно помнить, что при уменьшении длины электрода увеличивается и ток, проходящий по нему.

Прищепка

Вилка (трезубец)

Устройство

Рассмотрим вкратце устройство держателя электродов. От конструкции прибора зависит несколько важных факторов:

• качество сварных соединений;
• производительность труда мастера;
• удобство и безопасность работ.

недорогой держатель электродов

Держак стандартного типа представляет собой инструмент, состоящий из нескольких частей: корпус, зажим, рукоятка, подвижные части. Но различные виды могут иметь некоторые особенности в строении. Подробнее далее.

Рассмотрим вкратце, какие виды держателей для электрода существуют. Электрододержатели разделяют на универсальные и специализированные. Производство обеих группы регламентировано стандартами ГОСТ. О самодельных смотрите отдельный подзаголовок ниже.

Держатель электродов универсальный является наиболее популярным, так как позволяет проводить сварку в различных пространственных положениях.

Также существует более подробная классификация:

1. Зажимной держатель-прищепка (пружинный или рычажный) характеризуется простой конструкцией и невысокой ценой. Основной недостаток — слабая фиксация электрода.

Данный тип может быть выполнен в двух модификациях:

• простая отличается совместимостью с большинством типов сварочных аппаратов и полным отсутствием неизолированных зон;
• автоматизированная обеспечивает высокое качество шва, значительное энергосбережение и автоматический поджог дуги.

2. Винтовые электрододержатели позволяют крепко закреплять катод. Основной недостаток — потребность постоянного откручивания и закручивания винта в зажимном устройстве при смене материала для сварки.

Предлагаем посмотреть ролик, где пользователь сравнивает два держателя, винтовой и прищепку и делает выбор в пользу винтового.

3. Конструкция инструментов безогаркового вида устроена таким образом: электрод не фиксируется зажимом, а приваривается к концу стержня с изолированной поверхностью и полностью расплавляется в процессе соединения. Затем берется следующий пруток.

4. Довольно востребованной среди сварщиков любого уровня является вилка-трезубец. Однако, выполненный в простой модификации такой тип представляет собой серьезную угрозу здоровью мастера из-за большого количества незащищенных частей.

Держатель «вилка» самодельный

5. Зажимной держатель-цанга применяется в сварочных горелках для аргоновой дуговой сварки.

6. Электрододержатель электрода с зажимом поворотного типа позволяет быстро и надежно производить фиксацию стержня только под одним углом.

Кроме вышеперечисленных видов также выделяют агрегаты специального назначения, которые применяются для создания определенного вида шва.

Держатели для сварки своими руками. Как сделать держак для сварки?

При должном желании можно изготовить самодельный держак для сварки. Возможно, самодельные модели и уступают заводским по качеству и надежности, но их тоже можно использовать. Такие держатели — достаточно дешевый аналог дорогим фабричным моделям. Здесь мы рассмотрим конструкции самодельных держаков различного типа.

Трезубец

Несмотря на простоту конструкции, использовать самодельный держатель электродов необходимо крайне осторожно, поскольку есть риск нанесения травмы при работе. Из-за того, что арматура постоянно покрывается окалиной, ее необходимо зачищать для того, чтобы получать хороший сварочный шов. Окалина влияет на потерю тока, тем самым ухудшая контакт и делая сварочный процесс менее эффективным.

Металлический уголок и стержень арматуры

Вилка с пружиной

Основной недостаток данного вида фиксатора заключается в том, что конструкция подразумевает использование более дорогих материалов.

Резьбовой и зажимной цанговые фиксаторы

Резьбовой фиксатор можно изготовить из подручного материала. Процесс изготовления довольно тяжелый. Электрод здесь вставляется в предусмотренное отверстие и прижимается болтом. В зажимном варианте стержень прижимается к держаку подпружиненным фиксатором. Эти держатели обеспечивают хороший контакт, что благоприятно влияет на сварочный процесс, формирование шва, протекание тока.

Варианты самостоятельного изготовления

Самодельный держак собирается с учётом особенностей и достоинств известных фирменных конструкций. Вариантов изготовления любого из рассмотренных нами исполнений более чем достаточно, однако среди самостоятельных поделок ведущие позиции обычно занимает классический трезубец.

Этот вид приспособлений для сварки имеет очень простое устройство и может быть собран даже непрофессионалом.

Трезубец

Сварочные держаки такой конструкции по своей форме напоминают большую вилку, предварительно сваренную из рифленых заготовок арматуры заданного диаметра и длины.

В качестве защитного покрытия ручки изделия (изолятора) может быть использована рукоятка руля старого велосипеда или отрезок ненужного резинового шланга.

Иногда в целях улучшения изоляционных качеств покрытия для держака к сварочному аппарату используется тряпичная изоляционная лента.

Однако многие пользователи чаще всего не останавливаются на простейшей конструкции, поскольку она довольно стара и недостаточно удобна в эксплуатации.

Объясняется это тем, что не всем исполнителям удаётся совместить два противоречивых требования к этому инструменту, предполагающих жёсткость крепления электрода и лёгкость его снятия. Помимо этого арматурные прутья достаточно быстро окисляются и перестают соответствовать предъявляемым к ним требованиям.

Именно по этой причине многие любители и профессионалы выбирают улучшенный вариант сварочной конструкции и дорабатывают трезубец, оснащая его дополнительной пружиной.

Такой держак выглядит как та же вилка, зубцы которой располагаются практически в одной плоскости. Рабочий электрод закрепляется между крайними зубьями, а центральный зуб дополнительно фиксирует его с одновременным подпружиниванием.

Для изготовления сварочного оборудования в таком исполнении пользователю придётся запастись заготовками из особо прочных металлов, таких, например, как высоколегированная нержавеющая сталь.

Только они способны обеспечить надёжный контакт трезубца с электродом и удобство замены последнего. В качестве защитного диэлектрического покрытия ручки, а может применяться резиновая трубка подходящего диаметра.
