СФ-4 Станок фуговальный одностороннийСхемы, описание, характеристики

Производителем фуговального станка СФ-4 является Курганский завод деревообрабатывающих станков, основанный в 1941 году.

Завод производит оборудование для мебельных и строительно-столярных производств.

Производителем фуговального станка СФ-4(К) является Кировский станкостроительный завод, основанный в 1880 году. Завод был переименован в Кировский завод заточного и деревообрабатывающего оборудования.

Основная специализация завода — производство станков для заточки и подготовки дереворежущего инструмента к работе.

Продукция завода:

• Фрезерный станок с шипорезной кареткой модели СФ-4К
• Станки заточки круглых рамных и ленточных пил модели ТчПА-7
• Плющильно-формовочные станки модели ПХФ-1М
• Вальцовочные станки модели ПВ-20М
• Станки для заточки и подготовки дереворежущего инструмента
• Запасные части к Р63-46

Станки, выпускаемые Курганским заводом деревообрабатывающих станков

• СФ-4
  — фуговальный односторонний станок 400 мм
• СФ-6
  — фуговальный односторонний станок 630 мм

СФ-4 Станок фуговальный односторонний. Назначение, область применения

Станок фуговальный (строгальный) односторонний СФ-4 предназначен для фугования (прямолинейного строгания, продольного фрезерования) заготовок из древесины различных пород по плоскости и под углом.

Фуговальный станок СФ-4 применяется на предприятиях мебельной и деревообрабатывающей промышленности (мебельной, домостроительной, авто- и вагоностроения и т.д.), модельных цехах машиностроительных заводов, строительных организациях.

Станина выполнена чугунной, цельнолитой, коробчатой формы, внутри которой установлен электродвигатель привода ножевого вала.

Вращение ножевому валу передается клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом.

Опоры ножевого вала станка СФ-4 смонтированы в цельном блоке с отъемными крышками, что позволяет снизить механические шумы и вибрацию от вращения ножевого вала. Торможение ножевого вала осуществляется через ременную передачу электродвигателем.

Подача заготовок на станке СФ-4 осуществляется вручную или механически с применением автоподатчика. Передний и задний столы представляют собой чугунные литые шлифованные плиты с ребрами жесткости по нижней плоскости. Регулирование переднего и заднего столов станка по вертикали осуществляется посредством эксцентриковых валиков через систему рычагов и тяг с приводом от рукоятки для переднего стола и винта с гайкой для заднего стола.

С боковых сторон стола установлены щитки. Указатель глубины строжки — лимб помещен в окне щитка. Перемещение направляющей линейки осуществляется вручную. Линейка может перемешаться поперек стола в зависимости от ширины строгаемого материала и может быть установлена на требуемый угол в вертикальной плоскости (до 45°).

На станке имеется круглый двухножевой вал с клиновым креплением ножей.

Ширина строгания на станке 400 мм, толщина снимаемого слоя 6 мм, диаметр ножевого вала 125 мм, диаметр резания 128 мм, число ножей на валу 2, мощность электродвигателя ножевого вала 2,8 кВт, число оборотов ножевого вала в минуту 5000, вес станка 620 кг.

Условное обозначение деревообрабатывающих станков

Деревообрабатывающие станки и оборудование имеют условное обозначение (индексацию) буквами и цифрами. Буквенная индексация состоит из начальных букв наименования типа или вида станка. Первая буква означает тип, вторая и третья— основной признак станка.

• Ц — круглопильный (циркулярный, циркульный)
• С — строгальный
• Ф — фрезерный
• Ш — шипорезный
• Тч — точильный
• Кп — круглопалочный
• У — универсальный
• ПР — круглопильный ребровый
• ЦК — круглопильный концеравнитель
• СФ — строгально-фуговальный
• СР — строгально-рейсмусовый
• ФШ — фрезерный с шипорезной кареткой
• ФК — фрезерный с карусельным столом
• ШО — шипорезный односторонний
• ШД — шипорезный двусторонний
• ШП — шипорезный для прямого шипа
• ШЛ — шипорезный для шипа ласточкин хвост
• ШлД — шлифовально-дисковый
• ШлПС — шлифовальный с подвижным столом
• ТчП — точильный для пил
• ТчН — точильный для ножей
• ТчПН — точильный для пил и ножей

Буква А обозначает наличие элементов автоматизации.

Например: СвПА—сверлильно-пазовальный с автоподачей. Цифра, стоящая сразу после букв или между ними, обозначает основные параметры станков (число режущих инструментов или ширину строгания в мм, см, дм). Например:

• Ц2К12 — двухшпиндельный концеравнитель для брусков длиной 12 дм
• СФ-4 — строгально-фуговальный с шириной строгания 4 дм
• Ф2К — фрезерный двухшпиндельный с карусельным столом
• ШО10 — шипорезный односторонний для шипов длиной до 10 см

Цифра, стоящая после дефиса, обозначает номер модели станка, например:

• СФ4-4 — четвертая модель
• СР6-6 — шестая модель
• СР6-7 — соответственно седьмая модель

Продольное строгание (продольное фрезерование, фугование) на фуговальных станках

Фуговальные станки предназначены для продольного строгания заготовок из древесины с целью получения одной или двух базовой поверхности за один проход для дальнейшей обработки деталей. Они могут быть с ручной и механизированной подачей; одно- или двусторонние.

На двусторонних станках перпендикулярно продольной оси ножевого вала устанавливается вертикальный кромкофуговальный шпиндель. Механизм подачи может быть вальцового или конвейерного типа.

На станине станка имеются передний и задний столы, из которых передний стол длиннее заднего, что обеспечивает более точное фугование. Столы устанавливают так, чтобы задний стол находился на уровне выступающих режущих кромок ножей вала, а передний — ниже на толщину снимаемой стружки.

Обрабатывают заготовки с вогнутой стороны. Если между кромкой и пластью заготовки не получается прямой угол, надо настроить направляющую линейку. Непрострожка и вырывы на обработанной поверхности получаются, если столы установлены непараллельно в продольном и поперечном направлениях. Непрострожка по ширине получается при отклонении ножевого вала относительно плоскости заднего стола.

Ножевой вал фуговальных станков с ручной подачей должен иметь ограждение, открывающееся лишь при проходе заготовки и автоматически закрывающееся после ее обработки.

Этапы фугования заготовок на станке

Этапы фугования заготовок на фуговальном станке

1. задний стол
2. направляющая линейка
3. заготовка
4. передний стол

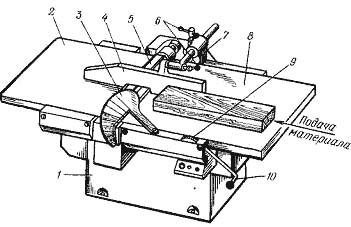

Одношпиндельный фуговальный станок СФ-4

1. станина
2. задний стол
3. подвижное ограждение
4. направляющая линейка
5. ножевой вал
6. фиксаторы крепления направляющей линейки
7. кронштейн
8. передний стол
9. шкала
10. рукоятка настройки стола по высоте

На фуговальных станках с ручной подачей работает один рабочий (станочник), а с механической — два (станочник и подсобный рабочий). При ручной подаче заготовку осматривают, укладывают на передний стол станка и, прижимая левой рукой передний конец заготовки, а правой задний, плавно надвигают заготовку на ножи.

Когда передний конец заготовки пройдет через ножи, левую руку переносят, прижимая заготовку к заднему столу.

Покоробленные заготовки укладывают на стол вогнутой стороной вниз, плотно прижимая их к столу станка.

Сильно покоробленные заготовки фуговать не следует, так как при этом снимется большой слой древесины, они станут меньше номинальных размеров и не смогут быть использованы по назначению.

При работе на станках с механической подачей заготовки подают торец в торец.

Толщина снимаемого слоя не должна превышать 6 мм, а толщина стружки — 1,5..2 мм.

Рекомендации по эксплуатации

Работу на станке может выполнять только квалифицированный персонал. Перед этим он должен пройти инструктаж по технике безопасности, а также детально ознакомиться с условиями эксплуатации этой модели строгального оборудования.

Для установки станка необходимо подготовить ровную площадку. Так как масса агрегата относительно небольшая – в большинстве случаев он устанавливается на деревянные опоры. Важно, чтобы при этом не образовался наклон поверхностей рабочих столов, иначе это скажется на качестве выполнения обработки деревянных заготовок.

При ручной подаче в процессе участвуют два работника. Если же установлен блок механической подачи – эту работу сможет выполнять один человек. Монтаж дополнительного оборудования, не входящего в стандартную комплектацию, не должен сказаться на эксплуатационных и технических характеристиках станка.

С примером работы обозревания с системой автоматической подачи заготовки можно ознакомиться из содержания видеоматериала:

Устройство и описание составных частей станка

Станина с приводом

Станина выполнена цельнолитой коробчатой формы, внутри станины установлен электродвигатель привода ножевого вала.

Вращение ножевого вала осуществляется от электродвигателя клиновыми ремнями. Для натяжения ремней предусмотрено вертикальное перемещение подмоторной плиты. Ременная передача закрыта кожухом.

Столы передний и задний

Столы представляют собой плиты с ребрами жесткости по нижней плоскости. Столы перемещаются в вертикальном направлении посредством эксцентриковых валиков через систему рычагов и тяг с приводом от рукоятки для переднего стола и и винта с гайкой для заднего стола.

Наибольшая величина вертикального перемещения переднего стола — 6 мм, заднего — 2 мм. С боковых сторон стола установлены щитки. Указатель глубины строжки — лимб помещен в окне щитка.

Линейка

Направляющая линейка может перемещаться поперек стола в зависимости от ширины строгаемого материала и может быть установлена на требуемым угол в вертикальной плоскости до 45°.

Ножевой вал

Опоры ножевого вала смонтированы в цельном блоке с съемными крышками. Принятая конструкция позволяет снять механические шумы и вибрацию от вращения ножевого вала.

Торможение ножевого вала электромеханическое. Смазка подшипников опор периодическая через пресс-масленки.

Модель 2М112

2М112 представляет собой настольный сверлильный станок, который производился на Кировском машиностроительном заводе. Эта с большой буквы сверлильная машина использовалась и продолжает использоваться тысячами мастеров для нарезания резьбы и сверления заготовок из самых разных металлов и сплавов.

Универсальностью 2М112 можно считать то, что он способен обрабатывать не только металлические, но также пластиковые, деревянные и другие заготовки. Это делает агрегат весьма полезным помощником на любом предприятии.

Техника с момента своего появления в далекие времена заполонила цеха крупных и мелких промышленных предприятий. Сегодня же ее можно встретить в многочисленных бытовых и ремонтных мастерских, где она исправно выполняет свою функцию. Кое-где оборудование все еще используется в крупномасштабном производстве, однако его моральное и физическое устаревание существенно ограничивает возможности применения в условиях массового производства.

Электрооборудование станка фуговального одностороннего СФ-4

Общие сведения

На станке установлен трехфазный короткозамкнутый асинхронный электродвигатель

Станки изготовляются с электрооборудованием, рассчитан ным для работы при напряжении 380 В 50Гц, в силовых цепях, в цепях управления на напряжение 110 В 50 Гц, цепь освещения 24 В 50 Гц. Станки могут быть изготовлены с рабочим напряжением согласно заказ-наряду.

В электросхемах используется провод марки ПГВ сечением 1 мм2 красного и 1,5 мм2 черного цветов, 2,5 мм2 2-х цветный зелено-желтого или зеленого цвета.

В электросхемах имеются блокировки, осуществляющие невозможность включения электродвигателя главного привода при снятых кожухах ременной передачи, при снятом веере ножевого вала.

Во время эксплуатации электродвигателей систематически производить их технический осмотр и профилактические ремонты.

При профилактических ремонтах должна производиться разборка электродвигателя, внутренняя и наружная очистка и замена смазки подшипников.

Перед набивкой свежей смазкой подшипники должны быть тщательно промыты бензином.
