Использование трубы в разнообразных металлоконструкциях довольно выгодно. Это существенно может снизить массу узла, а также повысить такие его параметры, как жесткость и прочность. Но при этом сопряжение данных элементов является достаточно сложным процессом, который в свою очередь требует специальной подготовки их торцов. Для этого в настоящее время используется оборудование под названием торцеватель для труб. Очень важно понимать, какие его виды бывают, и как конкретно им стоит работать.

Принцип действия торцевателя для металлических труб

Основная задача, которую выполняет любой торцеватель, заключается в минимизации зазоров, что возникают при подгонке различных элементов ручным способом. Стоит понимать, что они появляются в любом случае, каким бы профессиональным и опытным не был мастер. Также дополнительно торцеватели позволяют сделать сварное соединение труб эстетичным во внешнем его виде.

Специалисты отмечают, что в зависимости от угла взаимного наклона, а также диаметра труб, их соединение может происходить по параболической, дуговой и прямой линии. Именно поэтому, осуществляя только лишь анализ имеющейся ситуации, невозможность четко определить, какое конкретно сопряжение будет наиболее удачным. Данную программу обычно решают при помощи программного 3D-моделирования. Для этого используют всем известные и популярные программы, такие как КОМПАС и AutoCAD. Но на практике их применение довольно узкое ввиду того, что для работы с ними нужно иметь соответствующие знания и оборудование.

Когда происходит серийное производство труб, то в таких случаях используется специальный фрезерный станок, оснащение которого является делительная головка. Такой метод имеет весь хорошую точность выполнения, но подобное оборудование в домашних условиях практически ни у кого не встречается.

В это же время в качестве альтернативы используется обычная мощная дрель (до 1000 Вт) и корончатая резьба. Данный способ также позволяет отшлифовать торцы труб соответствующим образом. Обычный торцеватель для труб состоит из нескольких важных элементов, которые и влияют на его эффективность использования.

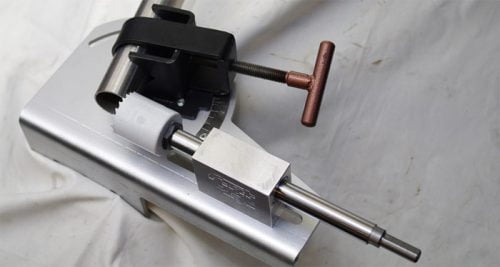

Среди них специалисты выделяют такие:

1. Вал. На одном его конце расположено посадочное место для патрона дрели, а на втором — посадочная зона под корончатую фрезу;
2. Узел с подшипниками. В нем вращается вал, вследствие чего он получает необходимую жесткость;
3. Корпус. Иногда на нем располагаются тиски для осуществления зажима трубчатой головки;
4. Поворотное приспособление. Оно создано для того, чтобы в конкретных условиях расположить заготовку под тем углом, который является необходимым;
5. Регулировочный винт. Он позволяет откорректировать настройки приспособления.

Торцеватель для металлических труб позволяет осуществить сопряжение изделий, диаметр которых находится в пределах от 6 до 75 миллиметров. Этого в большинстве случаев является достаточно. Изменение углов находится в диапазоне от 45 до 2100. При этом чаще всего корончатая фреза в комплект инструмента не входит. Ее необходимо приобретать отдельно.

При работе с длинными трубами

Для того чтобы обработать длинные трубы, нужно использовать ручные торцеватели, имеющие цепной зажим. Короткие же изделия требуют всего лишь совмещения в одном узле опорной и направляющей части устройства. Для того чтобы обеспечить при работе должный уровень безопасности, используются стопорные кольца. Они предназначены для того чтобы ограничить продольное перемещение вала.

Считается, что в плане своей конструкции наиболее сложной деталью торцевателя считается вал. Связано это с такими факторами, как:

• Вал должен перемещаться в продольной плоскости только лишь в соответствии с врезанием фрезы в металл трубы;
• Во время фрезеровки происходят вибрации, которые связанны с довольно резким колебанием вращающегося момента базового электрического инструмента.

Вследствие вышеперечисленных причин производитель изготавливает вал полированным. Также данный элемент имеет скользящую посадку. Применяемые в нем подшипники относятся к игольчатому типу. Вследствие этого они допускают компенсирование, как осевых, так и радиальных нагрузок.

Стоимость торцевателя по металлу может быть разной. Зачастую цена находится в пределах от 8 до 50 тысяч рублей. Стоит отметить также то, что практически все торцеватели для труб изготовляемых типов, являются весьма компактными. Они могут закрепляться прямо в патроне токарного станка. Таким же образом крепится и электрическая дрель. Если нужно обрабатывать трубы с малым диаметром, то приспособление можно упирать во что угодно.

Торцеватель для труб

Для точной стыковки круглых труб, надо в торце трубы делать радиусную выборку. Болгаркой получится не точно, долго и нудно, фирменные приспособления дороги. Можно сделать простой торцеватель который обеспечит точность реза трубы до 1 градуса.

Ниже приведены фотографии красивых приспособлений для торцевания труб. Стоимость их колеблется от 50 до 5000 зеленых денег. Выглядят они конечно красиво, но это не наш путь! Сегодня мы рассмотрим как изготовить самодельный торцеватель для труб рамы нашей самоделки — багги или квадроцикла.

Если внимательно посмотреть на представленные выше присопособления то видно их отличительные черты — в большинстве массивные фрезерованные основания и вообще излишне сложные конструкции с избытком металла. Толстые пластины конечно более жесткие, но длясамодельщика важнее легость и простота изготовления.

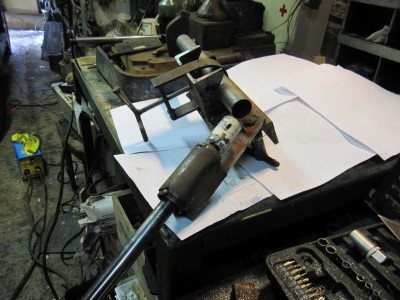

Ниже представлена наша конструкция:

В качестве вала используется передняя стойка амортизатора от ВАЗ 2108 — 2109. В качестве направляющих также используются направляющие втулки от стоек, единственное что их понадобится две штуки. Они изготовлены весьма точно и покрыты антифрикционным покрытием вроде баббита что обеспечит приемлимую долговечность конструкции. Шток с одной стороны необходимо проточить под патрон дрели, с другой — либо нарезать наружную резьбу под коронку, либо сделать внутреннюю резьбы для крепления зажима для коронок.

Втулки АККУРАТНО закрепляются в направляющей трубе — можно сваркой, можно при помощи стяжки. Если будете варить — аккуратно, направляющие легко расплавить! После этого направляющую вала надо закрепить на поворотной пластине. Думаю излишне говорить что вал и поворотная пластина должны быть параллельны .

Кстати недавно на одном из форумов попалось решение где в роли подшипников использовались фторопластовые втулки от маятникого рычага ВАз классики. Видимо такое решение имеет полное право на жизнь — дешево и сердито.

В качестве основания конструкции можно использовать уголок 100, в качестве зажима для труб используется кусок швеллера №100. В швеллере надо следать два треугольных пропила для центровки трубы, пропилы надо делать максимально точно для правильного позиционирования трубы. Для фиксации трубы используется простейшая струбцина сделанная из согнутой полосы, куска уголка и приваренной гайки.

Соединяем две части обычным болтом с барашком. Для удобства работы можно нанести на основание риски с градусами.

Основные части торцевателя- вал, направляющие вала и пыльники:

Для увеличения срока службы торцевателя, вместо направляющих можно использовать игольчатые подшипники, но естественно их надо подобрать по размерам вала.

Да, коронки покупаются в строительном магазине, существуют они практически любых диаметров.

Торцеватели для соединения полипропиленовых труб

В настоящее время широкое распространение получили полипропиленовые трубы. Это обусловлено целым рядом преимуществ данных изделий, среди которых особое внимание нужно обратить на такие:

• устойчивость к довольно высокому уровню давления;
• устойчивость к коррозиям;
• отсутствие возможности накопления накипи, а также известковых отложений;
• довольно низкий уровень износа в процессе эксплуатации;
• устойчивость к воздействию некоторых химических веществ;
• возможность осуществления работы при температуре до −10 градусов по Цельсию;
• кратковременное выдерживание температуры в 100 градусов Цельсия;
• возможность осуществления работы при температуре до +90 градусов по Цельсию;
• небольшая масса;
• гигиеничность и чистота;
• возможность использования в системе отопления больше 25 лет;
• отсутствие влияние на стенки даже при замерзании воды внутри;
• непроводимость электрического тока;
• легкий и простой процесс монтажа.

Торцеватель для полипропиленовых труб используется точно так же, как аналогичное устройство по отношению к металлическим изделиям. Связана необходимость его применения со следующими факторами:

1. Относительно низкий срок эксплуатации труб из полипропилена, которые имеют армирование. Прежде всего это касается их эксплуатации при значительных температурах.

2. Обеспечение довольно хорошего присоединения трубы (лучше, чем при пайке) к элементам арматурного каркаса, для чего удаляется часть фольги из алюминия.

3. Расположение армирующего алюминия посередине стенки в трубах из стекловолоконного состава. Такие типы изделий на сегодняшний день обрели значительную популярность. В данном случае используется торцеватель для армированных труб. Его конструкция и особенности позволяются с легкостью наиболее корректно и правильно осуществить работу.

Отличия от металлических приспособлений

Торцеватель для полипропиленовых труб немного отличается от аналогичного устройства для металла. Его конструкция немного изменения в соответствии с особенностями данных изделий. В итоге это приспособление состоит из следующих элементов:

• Две муфты, отличающиеся разными размерами. Они предназначены для того чтобы производить зачистку труб самых разных диаметров. Зачастую используют изделия от 16 до 120 миллиметров;
• Сменные ножи, изготовленные из стали. При возможности их можно дополнительно затачивать;
• Несколько поворотных рукояток. Они позволяют разместить заготовку таким образом, чтобы лучше всего можно осуществить подготовку ее торцов.
• Корпус, изготовленный из алюминия;
• Насадка на электрическую дрель. Она имеет название шейвера.

Отдельно стоит сказать о предназначении и использовании шейдера. Он применяется для внешнего торцевания полипропиленовых труб. Состоит данная деталь из двух элементов. Одна из них является направляющей. Изготовляется она из достаточно крепкого дюралюминия, соответствующего марки Д16Т.

С другой же стороны располагается твердосплавная режущая часть. Когда происходит насаживания в трубу, то последняя опирается на направляющую. Как только это происходит, включается дрель, вследствие чего и происходит врезка части армирующего слоя. Так как шейвер имеет определенную длину, то все трубы обрабатываются на одинаковый размер. Это в свою очередь существенно упрощает их будущее соединение.

Стоимость торцевателя напрямую зависит от его диаметра. Зачастую цена находится в пределах от 400 до 200 рублей. Таким образом, данное приспособление в значительной степени более дешевое, нежели прибор, применяемый для металла. Если говорить о торцевателя ручного типа, то они отличаются наименьшей стоимостью — от 250 до 800 рублей за единицу.

Фаскосниматели и торцеватели

Подбор по характеристикам
На заметку:
По умолчанию отображаются все Бренды, выбирайте не более
2х
характеристик!

• Сортировать по Цене
  Подробнее

• Фаскосниматель для труб ТТ-80Э

  Артикул: ТТ-80Э

• Бренд: Aotai Co., LTD

Тип станка: Электрический

• Диаметр труб внутр., мм: 28-76
• Диаметр труб наруж., мм: 32-80
• Мощность двигателя, Вт: 800
• Вращения/подача, мм/об: 55
• Емкость резцедержателя, шт: 2
• Маx. толщина стенки, мм: 15
• Ход подачи резца, мм: 35
• Напряжение, В: 220
• Вес, кг: 13

84 075 ₺
Подробнее[/td]

88 000 ₺

94 650 ₺

94 650 ₺

98 000 ₺

109 620 ₺ 121 800 ₺

121 800 ₺

130 000 ₺

140 000 ₺

160 000 ₺

170 000 ₺

173 850 ₺

175 800 ₺

176 625 ₺

180 000 ₺

186 150 ₺

186 375 ₺

193 650 ₺

196 725 ₺

205 050 ₺

207 525 ₺

214 000 ₺

214 800 ₺

215 025 ₺

217 000 ₺

221 550 ₺

222 300 ₺

225 150 ₺

231 975 ₺

• Назад
• 1
• 2
• 3
• Вперед

Преимущество фаскоснимателей и торцевателей для металлических труб

Фаскосниматели для металлических труб широко применяются для обработки торцов труб, снятия внутренней и наружной фаски, расточки внутреннего диаметра труб при их монтаже перед сваркой.
У нас представлен большой выбор машин для снятия фаски с труб с электрическим и пневматическим приводом, с диаметром обработки труб от 14 мм до 1420 мм. Фасксосниматели делятся на переносные (мобильные) и стационарного размещения.

Снятия фаски может выполняться резцами, фрезами или фрезерными головками с твердосплавными пластинами. Угол фаски и ее вид зависит от модели фаскореза, труботорцевателя или кромкореза.

Мы изготавливаем машины серии Мангуст, которые нашли широкое применение на труба с диаметром от 14 до 325 мм при ремонте котлов и теплообменного оборудования.

Своим клиентам мы предлагаем проверенные временем машины для обработки труб перед сваркой по доступной цене с отличным качеством. Как правильно выбрать фаскоснимателя для труб, можно узнать на нашем сайте, либо рекомендуем обратиться к менеджеру .

Торцеватели домашнего изготовления

Торцеватели также можно изготовить в домашних условиях или в мастерской. При этом стоит понимать, что такие приспособления будут немного отличаться в худшую сторону от профессионально сделанных приборов на соответствующих производствах.

Конструкция созданного в домашних условиях торцевателя состоит из таких элементов, как: 1. Основание, которое служит местом установки фрезерованных пазов. Их используют для зажимного устройства. Форма данного элемента может соответствовать верстаку или же столу для крепления на них; 2. L-подобный кронштейн, имеющий три продольных паза. Они позволяют закреплять трубы, отличающиеся различным диаметром; 3. Ползушки, в которых присутствует как регулируемый, так и зажимной винт; 4. Прижимной лапки, который может смениться; 5. Скобы, при помощи винтов которых можно прижать лапку к ползушке; 6. Узел с подшипниками; 7. Поворотный рычаг. Данный элемент служит опорой для подшипникового узла; 8. Вала, который практически соответствует такому же элементы в промышленных устройствах.

Самодельный торцеватель в полной мере не может быть таким же качественным и надежным, как его аналоги. Но при этом такое приспособление в существенной мере отличается своей дешевизной.

Торцеватель для разнообразных труб являются весьма полезными устройствами, которые существенным образом облегчают процесс монтажа трубопроводов. Их стоимость вполне соответствует предназначению и тем полезными качествами, которыми они обладают. Именно поэтому в настоящее время ручная работа по подгонке труб практически не используется, так как в сравнении она является достаточно некачественной и утратившей свою актуальность.[art_yt id=»q3NW7nuKgeU» wvideo=»640" hvideo=»360" position=»center» urlvideo=»https://www.youtube.com/watch?v=q3NW7nuKgeU» namevideo=»Торцеватель для подготовки сопряжения труб» desc=»Работа торцевателя ТТ200 при подготовки сопряжения трубы 35мм.» durationmin=»2" durationsec=»23" upld=»2014-01-05" tmburl=»https://i.ytimg.com/vi/q3NW7nuKgeU/hqdefault.jpg» thumbnailwidth=»1280" thumbnailheight=»720"]
