Для монтажа металлочерепицы и профнастила используют специальные кровельные саморезы, у которых снизу на шайбе закреплена уплотняющая прокладка. Такой крепеж необходим, чтобы поврежденная в месте крепления сталь не начала ржаветь из-за попавшей к краям отверстия влаги. Прокладка правильно закрученного кровельного самореза плотно прилегает к металлическому покрытию и герметизирует место крепления, защищая его от этой самой влаги.
С видом крепежа определились. А что с размерами кровельных саморезов и их разновидностями? Какой конкретно метиз лучше выбрать в зависимости от условий? Разбираемся в статье.

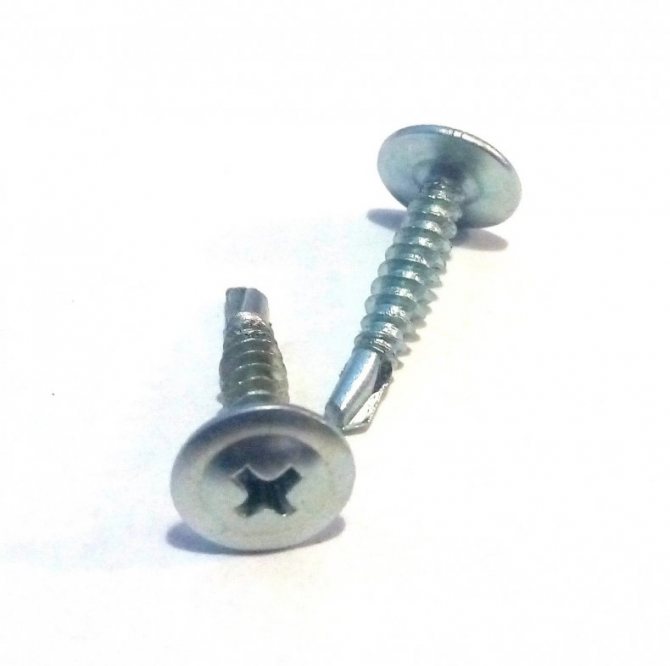

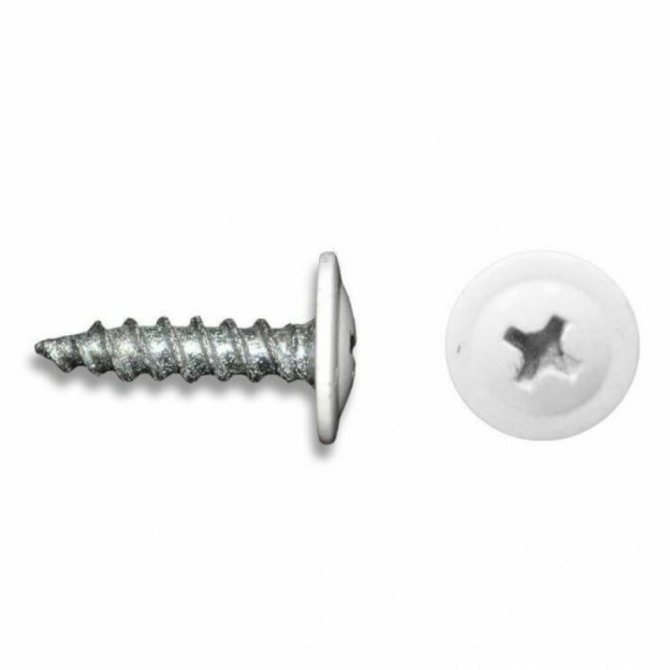

Оцинкованные металл-металл 4,2 мм. с прессшайбой
Самые распространенные саморезы по металлу. Как ясно из названия — используются для прикручивания металла к металлу. Если быть более точным, для прикручивания тонкого (не более 0,9 мм.) листового материала к такому же тонкому металлическому основанию. Это если без предварительного сверления, при сверлении толщина стягиваемых листов может значительно увеличиваться.
Эти саморезы выпускаются как со сверлом, так и без. Длинна от 13 мм. («клопы»
) до 51 мм. Резьба с мелким шагом способствует хорошей фиксации в листовом металле, а также неплохо держится в не слишком рыхлом дереве и пластике. Стандартно, изделия без сверла предназначены для крепления в металл до 0,9 мм., укоплектованные сверлом на наконечнике — до 2 мм.
Несмотря на то, что изделия со сверлом по немецким стандартам DIN предназначены для закручивания в металл до 2 мм. без предварительного сверления — по факту часто ломаются при закручивании. Возможно здесь все зависит от качества саморезов и от конкретного производителя, однако для металлов толще 1,5 мм. я настоятельно рекомендую предварительно сверлить отверстие сверлом, подробнее об этом ниже.
Хочется также заметить, что для крепления в металлах тоньше 1 мм. саморезы с наконечником-сверлом лучше не использовать. В тонком металле данный саморез держит слабо. Как пример можно рассматривать крепление подвеса к профилю при облицовке гипсокартоном — саморез-сверло прокручивается и болтается. К слову, метизы с острыми наконечниками, без сверла, также следует аккуратно закручивать в тонкие профили, опасаясь перетянуть.
Если стоит вопрос выбора между острым наконечником и сверлом для универсальных задач, то лучше все-таки остановиться на варианте без сверла. Всеравно при толстом металле нужно предварительно сверлить отверстия, а в просверленные отверстия одинаково хорошо подходят и острый наконечник, и сверло. Саморезы со сверлом будут хороши, например, при множественном закручивании в листы 1,5 мм.
Еще один довод в пользу универсальности острого наконечника — шурупы прекрасно закручиваются в пластиковые дюбели. А вот наконечник со сверлом очень плохо сочетается с дюбелями.
Все изделия данного типа оснащены шлицом под биту PH2
(Philips). Так как метизы покрыты слоем цинка, они весьма стойко переносят влажную среду и не требуют дополнительной покраски. Помимо этого, оцинковка достаточно хорошо смотрится и во многих случаях нет необходимости закрывать шляпки этих саморезов.
Таблица размеров и массы оцинкованных саморезов 4,2мм с прессшайбой
| Размер | L длина, мм | Вес 1000 шт, кг без сверла | Вес 1000 шт, кг со сверлом |
| 4,2×13 | 13,0 | 1,66 | 1,85 |
| 4,2×14 | 14,0 | 1,73 | 1,87 |
| 4,2×16 | 16,0 | 1,89 | 2,05 |
| 4,2×19 | 19,0 | 2,04 | 2,26 |
| 4,2×25 | 25,0 | 2,45 | 2,61 |
| 4,2×32 | 32,0 | 2,87 | 3,05 |
| 4,2×41 | 41,0 | 3,60 | 3,71 |
| 4,2×48 | 48,0 | 3,78 | нет |
| 4,2×51 | 51,0 | 3,87 | 4,10 |
На самом деле в магазинах могут встречаться изделия с иной длиной. Таблица лишь приводит распространенные значения. Встречаются даже шурупы длиной 75 мм., но это скорее исключение.
Что влияет на качество
Есть много факторов, которые в той или иной степени влияют на качество строительных деталей. Однако основными являются следующие:
- Материал, из которого изготовляются элементы;
- Технология изготовления и точность ее соблюдения.
Кроме того, приобретать саморезы, как и другие рабочие материалы, лучше у проверенных фирм, которые успели себя зарекомендовать на рынке. Сейчас есть большой риск попасться на дешевые некачественные подделки.
Обычно лучше сделать выбор в пользу известных брендов и специализированных магазинов. Помимо уверенности в качестве, вы получите профессиональную консультацию от персонала.
Саморезы для крепления профилей «семечки»
Эти изделия более известны под народным названием «семечки» из-за своей внешней схожести с семенами подсолнечника. Встречаются как черные, с фосфатным покрытием, так и оцинкованные. Из-за очень острого кончика и небольших размеров идеально подходят для скрепления профилей, толщиной до 0,9 мм.
Эти саморезы куда более эффективны при монтаже профилей для ГКЛ по сравнению с «клопами» (о которых говорили выше). Острый наконечник позволяет не елозить по профилю и точно закручивать крепеж в намеченное место.
Данные метизы встречаются в исполнении со сверлом — для закручивания в металл толщиной до 2мм. Все саморезы имеют шлицы под биту PH2.
Таблица размеров саморезов для крепления металлических профилей
| Размер | L длина, мм | A диаметр головки, мм | H высота головки, мм | D1 наружный диаметр, мм | D2 внутренний диаметр, мм | Вес 1000 шт, кг |
| Острый наконечник 3,5×11 | 10,45-11,55 | 7,39-8,00 | 2,45-2,92 | 3,42-3,58 | 2,76-2,92 | 1,13 |
| Сверло 3,8×11 | 10,20-11,80 | 7,60-8,00 | 2,70-3,00 | 3,75-3,95 | 2,76-2,92 | 1,13 |
Особенности использования
Не менее важным является знание о правильном использовании саморезов. Варианты, используемые в процессе работы с металлом, выдерживают большие нагрузки.
Чтобы обеспечить им максимальный срок службы, вкручивать элементы в материал необходимо с определенным шагом.
Качественные саморезы для металла имеют острый наконечник, поэтому дополнительно сверлить под них отверстия не придется.
Однако при толщине листа более 2 мм, нужно будет все же подготовить углубление, но меньшего, чем у самореза, диаметра. Это облегчит процесс вкручивания.

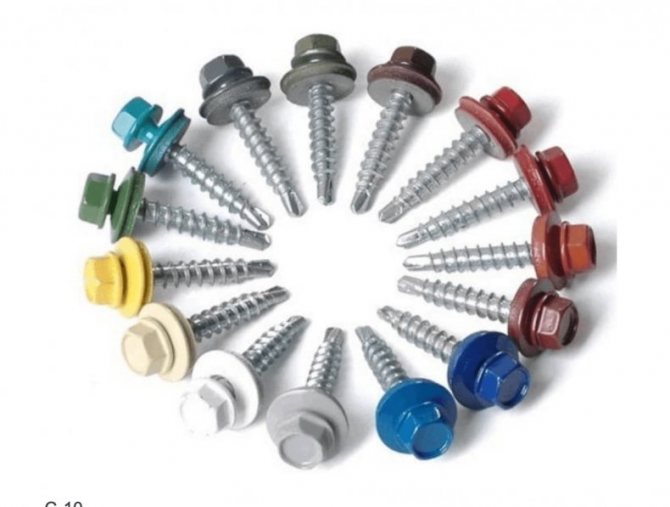

Кровельные саморезы
Эти саморезы предназначены для крепления кровельных материалов — профлиста, металлочерепицы. Благодаря резиновой шайбе EPDM, поверхность кровли сохраняет гидроизоляционные свойства после вкручивания крепления. Данные метизы существуют двух видов: для крепления в деревянную обрешетку или металлическое основание.
Саморезы, предназначенные для крепления кровли к металлу имеют меньший шаг резьбы и большую толщину. Максимальная толщина металлического основания характеризуется максимальной способностью сверления
в таблице ниже.
Таблица размеров кровельных саморезов
| Размер | L длинна, мм | D наружный диаметр, мм | Dp диаметр сверла, мм | Макс. способ. сверления, мм | Dw диаметр шайбы, мм | S размер под ключ, мм |
| Для крепления к деревянному основанию | ||||||
| 4,8×29 | 27,75 — 30,75 | 4,70 — 4,85 | 2,80 — 3,00 | — | 13,80 — 14,20 | 7,70 — 7,90 |
| 4,8×38 | 36,75 — 39,25 | 4,70 — 4,85 | 2,80 — 3,00 | — | 13,80 — 14,20 | 7,70 — 7,90 |
| 4,8×50 | 48,75 — 51,25 | 4,70 — 4,85 | 2,80 — 3,00 | — | 13,80 — 14,20 | 7,70 — 7,90 |
| 4,8×60 | 58,75 — 61,25 | 4,70 — 4,85 | 2,80 — 3,00 | — | 13,80 — 14,20 | 7,70 — 7,90 |
| 4,8×70 | 68,50 — 71,50 | 4,70 — 4,85 | 2,80 — 3,00 | — | 13,80 — 14,20 | 7,70 — 7,90 |
| 4,8×80 | 78,50 — 81,50 | 4,70 — 4,85 | 2,80 — 3,00 | — | 13,80 — 14,20 | 7,70 — 7,90 |
| Для крепления к металлическому основанию | ||||||
| 5,5×19 | 18,00 — 20,00 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 5,5×25 | 24,00 — 26,00 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 5,5×32 | 30,75 — 33,25 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 5,5×38 | 36,75 — 39,25 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 5,5×51 | 49,75 — 52,25 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 5,5×64 | 62,75 — 65,25 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 5,5×76 | 74,50 — 77,50 | 5,28 — 5,46 | 4,55 — 4,70 | 5,30 | 13,80 — 14,20 | 7,78 — 8,00 |
| 6,3×19 | 18,00 — 20,00 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×25 | 24,00 — 26,00 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×32 | 30,75 — 33,25 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×38 | 36,75 — 39,25 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×50 | 48,75 — 51,25 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×60 | 58,75 — 61,25 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×80 | 78,50 — 81,50 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×100 | 98,50 — 101,50 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×130 | 128,50 — 131,50 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×150 | 148,50 — 151,50 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
| 6,3×175 | 173,50 — 176,50 | 6,03 — 6,25 | 5,40 — 5,55 | 6,50 | 15,80 — 16,20 | 9,78 — 10,00 |
Справедливости ради стоит заметить, что для закручивания в металл, толще 1 мм., необходимо приобретать качественный крепеж. Если пользоваться саморезами от безымянного производителя, то будет велика вероятность отламывания головок при закручивании в толстый металл.
Все кровельные саморезы, помимо шестигранной головки, иногда производятся с дополнительным шлицом. Поэтому их можно закручивать крестовой битой, о номере биты не информации. Однако самым удобным все-таки будет монтаж при помощи шестигранной головки для дрели-шуруповерта.
Шуруп: история и современность
Всего пару десятилетий назад любой опытный домашний мастер мог подсказать, что для надёжного соединения деталей при помощи шурупов требуется использование двух крепежных элементов в каждом месте крепления. Сама технология крепления выглядела так: делалось под шуруп тонкое отверстие, затем туда наполовину глубины закручивался первый шуруп, потом он выкручивался и выбрасывался. Затем второй шуруп уже завинчивался на всю глубину. Вот такая странная технология была обусловлена тем, что шурупы изготавливались из низкопрочной стали и при завинчивании их шлицы довольно быстро выходили из строя.
В общем случае, стандартный шуруп — это стальной стерженек с отформованной (накатанной) резьбой, вытянутой формы, с заострённым кончиком с одной стороны и с головкой — с другой. Современные шурупы и саморезы значительно опередили своих предшественников и по качеству изготовления, и по удобству их использования. В настоящее время также возросли требования к производству строительно-монтажных работ, поэтому, в том числе, пришли современные шурупы на смену старым аналогам, которые имеют более высокие характеристики по прочности и технологичности.
Эволюция от шурупов до саморезов
Как делают саморезы
Как закрутить саморез в толстый металл?
Любой кровельный саморез или оцинкованный с прессшайбой вполне возможно закрутить в толстый металл, даже если метиз не снабжен сверлом. Для этого нужно всего лишь предварительно просверлить основание. Таким методом можно закручивать шурупы даже в металл, толще 5 мм.
Главный принцип при таких операциях — диаметр сверла должен отличаться от диаметра самореза всего на несколько десятых долей миллиметра. Чем толще основание и тверже металл — тем меньше различие. Например: для закручивания оцинкованных изделий 4,2 мм. в металл 2 мм. понадобится сверло 3,5 — 3,8 мм, а для закручивания в металл 5 мм. понадобится сверло 4,0 мм. Для реализации данной цели стоит приобрести несколько сверл, с шагом 0,1 мм., вплоть до заявленного диаметра самореза.
Перед закручиванием в ответственное место, лучше просверлить пробное отверстие и попробовать закрутить шуруп. Ведь если диаметр плохо подобран, шляпка легко обломится и будет проблематично извлечь застрявшее острие.
Советы по выбору
Перед тем, как идти закупаться в строительный магазин, необходимо знать несколько правил по выбору.
- Во-первых, нужно точно определиться с материалом, для которого подбираются саморезы.
- Во-вторых, обращайте внимание на размер деталей.
- Для материалов с небольшой толщиной не стоит приобретать длинные и большие по диаметру модели.
- Они больше подойдут для деревянных или тонких листов из металла.
Если нужно провести монтаж крыши, выбирайте только из кровельных разновидностей. Они могут обеспечить необходимый уровень герметизации отверстий.
Перед тем, как приобретать, необходимо внимательно осмотреть саморезы. Поверхность должны быть ровной, без каких-либо искривлений. На резьбе вы не должны находить даже небольших неровностей. Это может как испортить материал, так и стать причиной большого количества мусора в рабочем процессе.
Изделия должны покрываться специальными нанесениями. Защитные покрытия предотвращают возникновение коррозии. Чаще всего это оцинкованные или фосфатированные нанесения. На наконечниках также может быть оснащение черными острыми деталями с фосфатированным покрытием или с оцинкованными концами, светлого оттенка.
ЗАКЛЕПКИ ВЫТЯЖНЫЕ КОМБИНИРОВАННЫЕ ZK
Заклепки вытяжные (алюминий-сталь, сталь-сталь) применяются для крепления тонколистового металла и других твердых материалов, доступных для монтажа только с одной стороны.
| Обозначение | Диаметр отверстия мм | Длина заклепки мм | Количество в пачке шт |
| 2К 3,2×6 | 3.3 | 6 | 1000 |
| 2К 3,2×8 | 3.3 | 8 | 1000 |
| 2К 3,2×10 | 3.3 | 10 | 1000 |
| 2К 3,2×12 | 3.3 | 12 | 1000 |
| 2К 4×6 | 4.1 | 6 | 1000 |
| 2К 4×8 | 4.1 | 8 | 1000 |
| 2К 4×10 | 4.1 | 10 | 1000 |
| 2К 4×12 | 4.1 | 12 | 1000 |
| 2К 4×14 | 4.1 | 14 | 1000 |
| 2К 4×16 | 4.1 | 16 | 1000 |
| 2К 4,8×8 | 4.9 | 8 | 1000 |
| 2К 4,8×10 | 4.9 | 10 | 1000 |
| 2К 4,8×12 | 4.9 | 12 | 1000 |
| 2К 4,8×14 | 4.9 | 14 | 1000 |
| 2К 4,8×16 | 4.9 | 16 | 1000 |
| 2К 4,8×18 | 4.9 | 18 | 500 |
| 2К 4,8×21 | 4.9 | 21 | 500 |
| 2К 4,8×25 | 4.9 | 25\16 | 200 |
| 2К 5Т 3,2×10 | 3.3 | 10 | 500 |
| 2К 5Т 3,2×14 | 3.3 | 14 | 1000 |
| 2К 5Т 3,2×16 | 3.3 | 16 | 500 |
| 2К 5Т4х10 | 4.1 | 10 | 500 |
| 2К 5Т4х12 | 4.1 | 12 | 500 |
| 2К 5Т4х1б | 4.1 | 16 | 250 |
| 2К 5Т 4,8×8 | 4.9 | 8 | 500 |
| 2К 5Т 4,8×10 | 4.9 | 10 | 250 |
| 2К 5Т 4,8×12 | 4.9 | 12 | 250 |
| 2К 5Т 4,8×16 | 4.9 | 16 | 250 |
