Как правильно штробить бетонную стену под проводку без пыли: выбор инструмента и правила штробления

Прокладка проводки выглядит аккуратнее, когда кабель спрятан внутри стены. Но для того, чтобы его там разместить, нужно сперва вырезать свободное место. Строительные работы сопровождаются большим количеством пыли, грязи, поэтому стоит рассмотреть методики, позволяющие сделать канавку для проводки максимально чисто.

Близость к арматурной сетке

Особенности сверления бетона

Бетон представляет собой прочную, твердую структуру, одновременно пористую, сильно крошащуюся при контакте с инструментом. Крепкое покрытие крайне сложно нормально пробить вручную, значит, вариант с зубилом отпадает. Можно взять пилу-болгарку, штроборез, но лучше всего пробивает бетонную отделку перфоратор, так как является более мощным электроинструментом, чье изначальное назначение — пробивать твердые материалы.

В соответствии с текущим законодательством, касающегося шума от строительных работ, использовать подобный инструмент можно только с 8 утра до 19 часов вечера. Поэтому нужно выстроить график вырезки соответственно.

Железобетонные конструкции нужно штробить особенно аккуратно, чтобы не попасть насадкой в арматурное укрепление. Резкая вибрация нарушит безопасность стены, сверло или лопатка могут отломаться, сам инструмент, возможно, повредится, например, лопнет патрон у перфоратора или сорвется диск углошлифовальной машинки.

Нельзя выполнять штробление несущих стен, так как от них напрямую зависит целостность всего здания. Если прокладки проводки по несущей поверхности неизбежно, необходимо получить соответствующее разрешение от органов местного муниципалитета.

Снизить количество выходящей пыли помогает предварительное смачивание прорабатываемого участка чистой водой. Одновременно возникает затруднение: штробить мокрую стену гораздо сложнее, чем сухую.

Можно прорезать границы канала под проводку штроборезом или угловой шлифовкой, но среднюю часть все равно придется снимать перфоратором.

Способ №1. Ручной штроборез

Такой штроборез является универсальным инструментом, который производит все манипуляции исключительно за счет мускульной силы. Принцип работы заключается в ручном вырезании рабочим элементом борозды. Поэтому его использование целесообразно там, где штробить нужно относительно мягкие покрытия и материалы. К примеру, по стенам из газобетона или самана такое устройство легко сделает нужное углубление, а вот по кирпичу или шлакоблоку окажется совершенно неэффективным.

Рис. 1: пример ручного штробореза

Заводские модели ручных штроборезов стоят относительно недорого, но, при наличии под рукой сварочного аппарата, болгарки с алмазным диском (ножовки) и подходящего материала (трубы, арматуры, листового металла), куда быстрее сделать их самостоятельно.

Для этого:

Штроборез готов, при помощи такого ручного приспособления вы можете выполнять весь комплекс работ. Если объем штробления достаточно большой, обязательно используйте рабочие рукавицы или наденьте на рукоятки куски резиновой шланги, чтобы не натереть ладони.

Это интересно: Как сделать USB вентилятор из кулера, моторчика и диска: распишем суть

Набор инструментов

Штробление выполняется только с использованием специального оборудования. Есть механические варианты и электрические.

Механическое воздействие осуществляется при использовании одновременно молотка с зубилом. Хороший метод, который нельзя применить для всех поверхностей с одинаковым успехом. Более твердые материалы потребуют основательного подхода.

Электроинструменты разделяются на аккумуляторные и работающие от сети. Главное, чтобы питания было достаточно для поддержания мощности.

Устройство болгарка отлично прорезает края под укладку проводки, но выходит слишком много строительной крошки с пылью, быстро распространяющейся вокруг. Последствия подобных трудов вымываются далеко не за один подход.

Перфоратор используют отдельно, либо вместе с аппаратом. Пилой намечают границы, а середину удаляют отбойным приспособлением. Можно сразу выбивать лишнее сырье отбойником, но тогда не получится ровных краев. Понадобится заравнивать все вручную.

Штроборез сочетает положительные качества обоих вышеописанных агрегатов, дополнительно располагая встроенным пылесосом.

Аппарат имеет два алмазных диска малого диаметра, которые можно выставить на нужном расстоянии, отбойная часть, а по бокам плотные завесы, которые не дают грязи разлетаться по помещению. Отходы направляются к засасывающей трубе и удаляются аккуратно.

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой

Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

1. Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
2. Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
3. Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

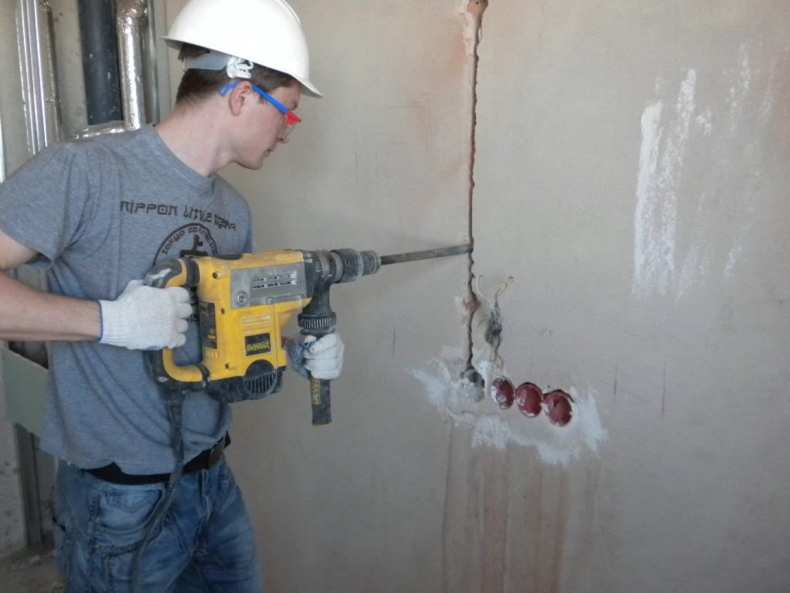

Работа с перфоратором

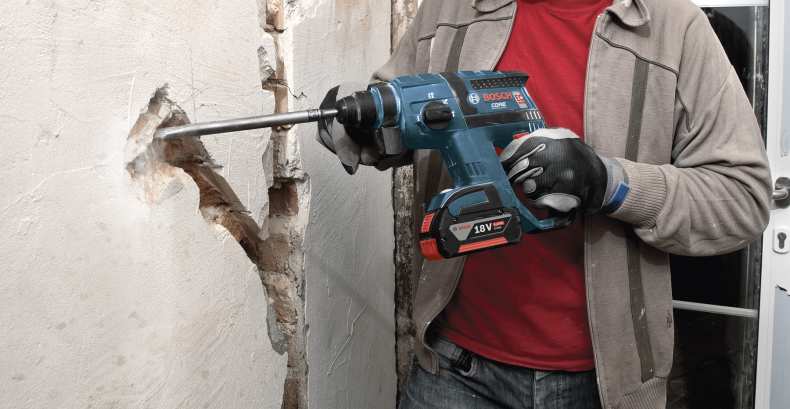

Для штробления перфоратором используют специальную насадку в форме лопатки. Такая насадка создает узкую колею, которую как раз требуется достичь.

Деталь ставят только вдоль начерченных линий, так как при поперечном расположении высока вероятность, что отколется лишний кусок от основания. На участках, отведенных под установку розеток, используют штыковую насадку, которой намечают нужное углубление, а расширяют снова лопаткой.

Существует еще один способ штробления данным агрегатом. Процесс потребует обычное круглое сверло от 6 до 100 мм в диаметре. Сперва по линии движения с малым шагом, буквально 1-2 см, сверлят цепочку отверстий. Потом сменяют насадку на лопаточную, включают отбойный режим, ставят в самое начало и удаляют пространство, скрепляющее дырочки. Тем же образом готовят пустое пространство под розетки или выключатели.

Такой подход позволяет сделать штробу с минимальными рисками скола лишнего, но края выемки получаются очень неровными. Потребуется ручная шлифовка.

Сделать глубину в соответствии СНиП возможно, если на требуемом расстоянии от кончика бура закрепить ограничитель или намотать изоленту.

Штроборез для газобетона ручной – подготовка к работе и принцип резания

До выполнения работ необходимо на обрабатываемую поверхность нанести соответствующую разметку с помощью карандаша, линейки и уровня.

Осуществление мероприятий по подготовке самодельного инструмента и штроблению выполняйте по следующему алгоритму:

1. Установите на шпиндель устройства режущий диск.
2. Вставьте на ведущий вал распорную втулку необходимой ширины.
3. Соберите на валу второй диск и зафиксируйте его специальной гайкой.
4. Выставите требуемую глубину канала и включите систему воздухоотбора.
5. Подайте питающее напряжение путем нажатия кнопки включения мотора.
6. Приложите вращающиеся диски к обрабатываемой поверхности.
7. Погрузите их на заданную глубину и перемещайте инструмент по разметке.

Принцип функционирования устройства состоит в одновременном выполнении параллельно расположенных прорезей с помощью двух дисков, вращающихся с равными скоростями. Инструмент оснащен специальной платформой, позволяющей регулировать глубину резания.

Штробление болгаркой под проводку

Двуручное приспособление отлично подходит для прорезывания плотного бетона, создания многочисленных длинных каналов под проводку.

Для нормальной эксплуатации в данном случае используют алмазный диск, так как его прочность позволяет успешно выполнить запланированный объем работ.

Создание узких линий не потребует привлечения иных приспособлений, так как будет достаточно толщины режущего диска. В ином случае, углошлифовальным аппаратом прорезают боковые линии, а центральную часть счищают отбойным агрегатом.

Штробление выполняют на малой мощности: достаточно 500 Вт при использовании качественных режущих насадок.

Важно соблюдать технику безопасности при работе с угловой пилой, крепко удерживать ее за обе ручки. Нельзя допустить падения прибора, так как несмотря на вероятность моментального выключения, вращение диска не прекратится сразу. Высока вероятность повреждения ног, пола, стен, рядом стоящих людей.

Чтобы фреза не слетела после первых нарезок, нужно туго затягивать гайку крепления.

Штроборез самодельный – простейший вариант

Не внося серьезных изменений в конструкцию болгарки, можно быстро и без затрат изготовить простейшее устройство для штробления путем фиксации на валу одного диска для работы по бетону.

Порядок работ с инструментом:

• Закрепить на валу диск для работы по бетону.
• Сделать разметку на обрабатываемой поверхности.
• Выполнить два прохода и сформировать паз нужного размера.

Этот метод имеет минусы:

• проблематично обеспечить стабильность размера;
• сложно выдержать глубину паза.

Штроборез самодельный

При увеличении длины шпинделя можно установить на него пару бетонных дисков и за один цикл сформировать канал. Это сэкономит время, но не решит проблему пылеобразования.

Советы для чистой работы

Профессиональные строители при штроблении стен под проводку применяют строительные пылесосы. Шумные агрегаты, которые достаточно хорошо справляются с поставленной задачей. Правда, после болгарки даже подобный аппарат не справится с грязью до конца.

Приобретение подобного пылесоса для бытовых целей не оправдано, так как прибор стоит дорого. Тогда на помощь приходят некоторые хитрости от опытных умельцев.

Прорезка бетона чревата облаками пыли, но свести их к минимуму возможно, если поливать участок штробления чистой водой из шланга. Нельзя забывать, что мокрый бетон сложнее прорезать, повышается риск того, что инструмент сорвется, поэтому нужно выполнять все крайне аккуратно, прочно удерживая аппарат.

Можно обойтись без шланга, если имеется помощник, который будет из бутылки поливать диск и стену. Потребуется много внимания, осторожности, чтобы жидкость не попала внутрь инструмента.

Уменьшить масштаб загрязнений можно, застелив пол плотным полиэтиленовым полотном. Дверные проемы закрывают плотной тканью, даже если дверь закрывается очень плотно: пыль все равно проникает, а ткань сильно снизит вывод грязи. Перед самой дверью кладут мокрый придверный коврик.

В крайнем случае, прокладку проводки можно произвести полностью без пыли, но и без штробления. Магазины имеют достаточный ассортимент кабель-каналов и прочих маскирующих приспособлений, которые могут стать дополнительным украшением интерьера.

Если имеются навыки обращения с угловой пилой, можно попробовать сделать боковые кожухи, как у штробореза, самостоятельно, как в следующем видео:

Для чего необходим этот процесс?

Чаще всего главной целью штробления являетсяпридание помещению эстетичного вида, что бы провода и другие коммуникации были скрыты в стенах и не выглядывали наружу.

Поэтому, в современных квартирах штробление стен для сокрытия в них проводов и трубвходит в число обязательных работпри выполнении ремонта.

Штроборез из болгарки без пыли + укладка кабеля без крепежа. Полезная идея!

Однако, помимо эстетичного вида, штробление стен в помещенияхпомогает правильно использовать их площадь, путем удобного и рационального расположения проемов, мебели, других предметов домашнего быта.

Сочетание молота и зубила

Молоток и стамеска представляют собой классический набор приспособлений для того, чтобы проштробить поверхность, если речь идет не о бетоне или силикатном кирпиче. Менее прочный красный кирпич можно попытаться пробить данным союзом.

Вариант трудоемкий, занимающий много времени. Удобный подход к проработке оштукатуренных плоскостей, не требующий больших затрат.

Сперва нужно нанести разметку будущего канала. Далее долото ставят поперек расчерченной линии, по верхней части ручки стучат кувалдой, выбивая сначала не более 1 см вглубь. При этом выдерживается угол наклона так сильно, что инструмент стоит практически параллельно стене. Большее углубление выполняют за следующий подход, как и расширение, если таковое требуется.

Стамеску не ставят вдоль направления движения, так как почти наверняка будет стесано много лишнего, придется шпатлевать опустевшие участки.

Изготовление ручного бороздодела

Перейдем к вопросу о том, как изготовить штроборез для газобетона своими руками. Чтобы сделать простейшее устройство, понадобится кусок прочной металлической трубы, диаметр которого должен быть равен примерно 20 мм. Затем, отмерив с одного из краев 50-60 мм, с помощью болгарки сделать распил, держа инструмент под углом 45°. Когда это будет сделано, отогнуть под острым углом верхнюю часть трубы. Самодельный штроборез, предназначенный для газобетона, готов. Большая его часть выполняет функцию рукоятки, а вторая – режущего элемента для пеноблока.

Делается такой бороздодел следующим образом:

Сварить в перпендикулярном положении два куска металлической трубы (арматуры) по центральным точкам. Для той части, которая будет выполнять функцию рукоятки, лучше взять более толстый кусок – пользоваться таким аппаратом будет удобнее.

• Длина куска, из которого будет изготовлена рабочая часть, должна составлять 10-15 см, а величина диаметра – 25-30 мм.
• С одного или обоих краев трубы нужно сделать срез под острым углом – это будет рабочая поверхность.
• Приварить короткой стороной трубку к основанию. Углы рабочего элемента должны находиться с внешней стороны.

Чтобы облегчить сборку инструмента и не ошибиться при изготовлении, желательно перед началом работы сделать чертеж, указав на нем величину углов и размеры.

Наглядная пошаговая инструкция изготовления на видео:

Финишные движения

После того, как основная штроба была проложена, углубление тщательно вычищают от мусора, используя щетку или чистую малярную кисть. При необходимости края вырезанных линий шлифуют до ровного состояния.

Теперь необходимо заделать углубление до одного уровня с основной поверхностью.

Выемку грунтуют в два слоя, оставляя каждый полностью высохнуть в течение 10-12 часов. Можно, конечно, пропустить этот этап, но тогда почти наверняка постепенно проявятся трещины – без сцепления замазка отвалится.

Грунтовка обеспечит необходимый уровень адгезии, а в качестве наполнителя используют шпатлевку. Шпателем набирают небольшое количество раствора, с силой прикладывают инструмент к стене и проводят вбок.

Можно выполнить заделку за несколько шагов, постепенно наращивая пустоту, но тогда нужно продумать, чем и как трамбовать шпаклевку.

Когда раствор полностью просохнет, простенок шлифуют абразивной бумагой вручную или при помощи шлифовальной машинки.

Потом достаточно все вместе с остальной поверхностью покрыть грунтовкой, чтобы приступить к косметической отделке помещения.

Только не перфоратор?

Использование перфоратора, иногда, не только не приветствуется, но также категорически воспрещается.

Применение данного типа электроинструмента является опасным мероприятием, если требуется проложить штробу в панельном доме. Здание из панелей содержит множество несущих стен, а остальные простенки выступают вспомогательными элементами.

Отбойный прибор издает сильные вибрации, от которых расшатывает всю постройку. Как итог, порой обваливаются целые углы домов, падают стены или рушатся сооружения целиком.

Конечно, не с одного раза, даже не от одного ремонта, но уже после проведения первых подобных работ надежность конструкции станет очень сомнительной.

Лучшим выходом станет использование болгарки с молотом и долотом.

Штроборез с отбойной частью также не подойдет, несмотря на то, что тоже можно выставить низкую мощность.

Соблюдение норм

Существует ГОСТ, которого придерживаются строители и мастера по всему миру. Невольно можно задуматься: «Зачем же мне ему следовать, если о неправильной штробе в моей бане никто не узнает, и следовательно, не сможет оштрафовать?»

Однако суть таких предписаний не в санкциях, а в предотвращении опасностей для помещений и здоровью человека.

Ниже перечислены нормы, установленные регламентом СНиП 3.05.06-85. Их следует выполнять не только при ремонте в бане, но и в любом помещении, даже нежилом.

1. Максимальная глубина канала — 2,5 см; ширина — 3 см, иначе существует риск повредить арматуру и опорную конструкцию. При этом его длина суммарно не должна быть больше 3 метров.
2. Углубление должно быть проложено строго вертикально или горизонтально зданию. Провод не должен идти по косой, но может поворачивать под углом в 90 градусов, хотя этого следует избегать из-за быстрой изнашиваемости кабеля.
3. При составлении наброска учитывать отступы от окна и двери в виде минимума 10 см, а от пола и потолка — 5 см (опытные мастера советуют всегда брать больше, чтобы не рисковать).
4. Техникой пожарной безопасности запрещено штробить стены в деревянных банях из-за высокой вероятности возгорания при коротком замыкании. Из-за этого устанавливаются специальные кабель-каналы с заключенными внутри них наружной проводкой.

Изготавливают их из металла, реже — пластика, но если вам не нравится такой внешний вид, то можно замаскировать “под дерево”.
