Защитный кожух для ушм: его виды и как установить

Болгарка — простой, но чрезвычайно популярный ручной электроинструмент, сумевший завоевать заметную популярность в большинстве видов технических и ремонтных работ. Нельзя назвать ее возможности слишком широкими, как и набор функциональных способностей, но сами по себе задачи, которые решает болгарка, недоступны другим инструментам.

Пользователи по достоинству ценят УШМ и постоянно стараются доработать, улучшить набор функций и способностей. Рассмотрим один из таких вариантов, способный сделать пользование инструментом чистым и комфортным.

Пылеотвод из старой кастрюли

Если имеется в наличии листовая сталь, то ее можно использовать за основу при изготовлении пылеотвода для болгарки. При проведении таковых работ понадобится сварочный аппарат. Если же аппарата нет, то сделать насадку можно из старой алюминиевой кастрюли. Принцип изготовления устройства из алюминиевой кастрюли следующий:

1. За основу берется часть кастрюли с днищем. Днище выступает в качестве одной стороны насадки, а вторая сторона изготавливается путем изгибания боковых частей кастрюли
2. Для соединения листового алюминия рекомендуется использовать заклепки
3. Просверливается отверстие соответствующего диаметра в стенке пылесборника для закрепления на валу электроинструмента
4. Чтобы закрепить шланг от промышленного пылесоса, понадобится с наружной стороны в боковой стенке сделать отверстие, к которому закрепить горлышко от пластиковой канистры, бутылки или пластиковой трубки. Закрепить его можно к алюминиевому основанию при помощи резьбовых соединителей с шайбами
5. Надежность соединения шланга с насадкой обеспечивается металлическим хомутом

Принцип изготовления самодельной насадки простой, поэтому можно потренироваться делать кожухи из разных материалов. Если сделать насадку из двух частей — подвижной и неподвижной, то в итоге получится штроборез для проделывания канавок в бетоне.

Самодельный кожух из кастрюли

В некоторых случаях стоит использовать сварочный аппарат и самостоятельно изготовить кожух на болгарку для пылесоса из тонкого металлического листа. Такая конструкция получится красивой и прочной, но требует наличия сварочных навыков и дорогостоящих материалов. Если в мастерской есть старая кастрюля из алюминия, то можно сделать качественный кожух без использования сварочного аппарата.

Для этой работы понадобятся такие материалы и инструменты:

• алюминиевая кастрюля;
• болгарка;
• измерительные инструменты;
• краска.

Сначала вырезается основная часть пылеуловителя. Необходимо тщательно подогнать кожух к электрическому прибору. Стоит сразу точно рассчитать максимальную глубину проникновения режущего диска, потому что от этого напрямую зависит высота среза.
Из другой части вырезается специальная посадочная ось для крепления на угловой шлифовальной машинке. Прямо на УШМ производится примерка диаметра вытяжного изделия. Его размер обязан быть наиболее точным, чтобы самодельный кожух не соскакивал от большой вибрации при проведении работ. Специалисты советуют применять прочный затяжной хомут при закреплении приспособления.

Этим же методом собирается универсальный патрубок для шланга бытового пылесоса. Все края изделия очень аккуратно, по единой линии загибаются внутрь для прикрепления боковых стенок. Прочные стенки можно сделать из любого вида материалов, к примеру, из металлического листа. Стоит придать приспособлению эстетичный вид, зачистить стыки и покрасить краской.

Первый способ смачивание

Самый простой вариант резать бетон или кирпич без пыли это смачивать их водой.

Для этого можно использовать обычный пульверизатор

или брызгалку (делается из пластмассовой бутылки с проделанными отверстиями в крышке), либо детский водный пистолет/автомат.

Опрыскивание объекта необходимо производить непосредственно во время пила так, чтобы пыль сразу же намокала, не успевая разлетаться.

В связи с тем, что у пильщика руки заняты болгаркой, ему достаточно трудно и неудобно одновременно пилить, и производить опрыскивание, к тому же это небезопасно.

Поэтому опрыскиванием должен заниматься второй человек.

В тандеме все работы можно произвести достаточно быстро и без затруднений.

Данный способ не требует каких-либо существенных усилий, но при этом возникает немало грязи, т.к. пыль превращается в жижу, разливается по полу, а также летит в разные стороны.

Второй способ более эффективный и практичный.

Усложненный способ

Второй вариант потребует наличия железной или алюминиевой кастрюли. Все действия происходят поэтапно и не требует особых навыков изготовления дополнительного оборудования для ушма. Тем не менее, некоторый инструмент стоит купить, чтоб все сделать максимально точно и качественно. Да и не хотелось бы, чтобы защитный элемент, изготовленный своими руками, нанес травмы.

1. Вырезание по заранее отмеренным величинам формы для кожуха болгарки. При этом важно помнить поговорку – семь раз отмерь и один отрежь. Почему? Вряд ли супруга будет рада, если в целях экономии на оборудовании для ушма, придётся потратится и купить много новой посуды.
2. Из остатков кастрюли вырезаются зубчики по размеру крутящей втулки болгарки. Она плотно закрепляется на болгарке специальным зажимом, приобретенным заранее в магазине.
3. Выполняется конус из той же кастрюли по размеру трубки пылесоса таким образом, чтобы его можно было плотно присоединить к форме кожуха. Стоит осознавать, что это может потребовать немалых усилий.
4. Необходимо вырезать пластину, точно повторяющую форму будущего кожуха. И, соответственно, соединить все детали в одну конструкцию.

К достоинствам кожуха из кастрюли можно отнести то, что нет потребности сильно тратиться, а также не нужно иметь специальные навыки сварки. К отрицательным сторонам этого варианта относятся щепетильность сборки всей конструкции и, снова-таки, невозможность отрегулировать глубину резца.

Резка керамической плитки без пыли

Выполнять резку керамической плитки ушм с заводским пылеотсосом очень сложно, потому что чехол перекрывает место реза, а строителю необходим абсолютный контроль за проведением работы. Для этой цели стоит сделать самодельный пылесборник из прозрачных материалов, например, из большой пластиковой бутылки.

Это приспособление закрепляется с помощью заводского защитного кожуха. Горловина бутылки очень хорошо подходит под раструб бытового пылесоса. Такая самодельная прозрачная насадка поможет выполнить самые сложные работы. А также мастер сможет контролировать вхождение режущего диска в керамическую плитку. По окончании работ необходимо лишь выкинуть мусор из мешка.

Во время ремонта или строительства иногда требуется провести работы по бетону: вырезать проём под окно, нишу, штробить стены под проводку. Мастерам известно, какое количество мелких частиц при этом образуется. Уборка после подобных мероприятий — занятие весьма трудоемкое. Предлагаем разобраться, возможна ли резка бетона без пыли и как организовать этот процесс.

Заводские насадки для плитки

Чтобы резать плитку, применяются специальные режущие диски с алмазным напылением. Стоит отметить, что кромка режущего диска обязана быть сплошной, потому что сегментированные круги повышают вероятность образования сколов. А также стоит выставить на болгарке невысокие обороты, чтобы керамическая плитка не треснула. Специалисты советуют: чтобы рез получился ровный, необходимо его осуществлять за один проход диска. Если не получилось отрезать с первого раза, то делать второй проход нельзя.

Самостоятельное изготовление

Подобрать готовый защитный кожух для УШМ с пылеотводом не всегда возможно, так как не все изделия совпадают по присоединительным размерам. Кроме того, они не всегда бывают в наличии. Третьим ограничивающим фактором является цена — модель Metabo GED125 обойдется в 3800 руб., а Bosch GWS 22-230 стоит 13800 руб., что в 2 раза дороже самой болгарки. Такие цены вынуждают владельцев УШМ задумываться о самостоятельном изготовлении защиты от пыли, тем более, что особой сложности это мероприятие не представляет.

Люди, имеющие технический склад ума, изобретают подобные приспособления и переделывают для этого емкости, которые оказались под рукой. В результате появляются вполне работоспособные, хоть и неказистые с виду, приспособления. Они выполняют поставленные задачи нисколько не хуже промышленных образцов, а обходятся практически даром. Рассмотрим некоторые варианты:

Самодельный кожух из кастрюли

Порядок действий:

• необходимо только подобрать диаметр в соответствии с размером диска (на 2-3 см больше). Проще всего приложить диск к днищу, выбрать оптимальное положение и маркером отметить центр;
• затем отрезается сегмент, определяющий величину вылета диска из кожуха;
• вокруг намеченного центра очерчивается окружность, диаметр которой соответствует посадочному размеру болгарки;
• по намеченному центру сверлится отверстие, из которого ножницами по металлу надрезаются лучи из центра к краям. Получившиеся лепестки отгибаются наружу, образуя посадочный диаметр для установки на болгарку;
• берется металлический хомут соответствующего размера и аккуратно приваривается к отогнутым лепесткам. Примеряется на болгарку и окончательно подгоняется;
• устанавливается отрезной диск, на стенках кастрюли по кругу отмечается его положение с запасом около 1 см. Затем делаются поперечные надрезы от краев к отмеченной линии, а получившиеся лепестки отгибаются внутрь. Лишние части отрезаются ножницами по металлу;
• внешнюю стенку крепят к отогнутым лепесткам любым доступным способом — на сварку, болты, прикручивают проволокой. Материалом для нее могут послужить металлический лист, пластик и т. д.
• отверстие под патрубок для пылесоса отмечается в боковой части кожуха. Сам патрубок может быть сделан из пластиковой канализационной трубы, или изготовлен из металла. Патрубок вставляется в отверстие, прикрепляется доступным способом — сваркой, прикручивается проволокой и т.п.

Вытяжной самодельный кожух под шлифовку изготавливается еще проще — кастрюля нужного диаметра устанавливается на посадочное отверстие, отрезается по высоте так, чтобы шлифовальный диск болгарки был полностью накрыт оставшейся частью. Затем по периметру надрезаются лепестки высотой около 5-10 мм и отгибаются наружу. На них крепится поролоновый уплотнитель для дверей или окон, который обеспечивает герметичность кожуха. Остается только изготовить отверстие в днище рядом с посадочным, и прикрепить патрубок для пылесоса. Кожух готов.

Приспособление из канистры

Пластиковая бутыль-канистра от технических жидкостей удобна тем, что уже имеет практически готовый отвод для пылесоса. Горловина канистры хорошо соединяется со шлангом, остается лишь подобрать нужную величину вылета для диска и сделать отверстие в боковой плоской части канистры. Потребуется хомут с переходным кольцом, который соединит емкость с болгаркой. Этот элемент важен, поэтому необходимо изготовить его максимально тщательно, иначе при работе пылезащитный кожух будет спадать с посадочного диаметра болгарки. В узкой боковой части делается прорезь для диска.

Такой кожух прост, легок и требует немного времени для изготовления. Старые канистры валяются в любом гараже, найти их не проблема. Остается только потратить немного времени и труда.

Цены на заводские модели защиты слишком велики, поэтому подавляющее большинство мастеров пользуются самоделками. Они не требуют расходов, изготавливаются из подручных материалов и вполне качественно выполняют свою работу. На изготовление уходят считанные часы, а польза, полученная от таких изделий, велика и полностью оправдывает затраченные усилия и время.

Приспособление из канистры

Домашние умельцы разработали более экономный вариант модернизации УШМ с кожухом для пылесоса. В любой мастерской всегда найдется ненужная пластиковая канистра от технических жидкостей. Подобная тара отлично держит форму, быстро обрабатывается и имеет заводской отводящий патрубок необходимого размера.

Чтобы сделать такое изделие, понадобятся такие инструменты и материалы:

• пластиковая канистра;
• канцелярский нож;
• крепежные материалы.

Сначала выполняется примерка, главным критерием которой является обеспечение необходимой глубины погружения режущего диска. Канцелярским ножом вырезаются нужные сквозные отверстия. Их размеры подбираются с учетом дальнейшего сохранения максимальной жесткости изделия. Оба посадочных отверстия вырезаются с обеих сторон канистры, чтобы можно было сменить направление вращения режущего диска. Шланг бытового пылесоса присоединяется к горловине пластиковой тары и закрепляется хомутом.
Далее необходимо прикрепить кожух к болгарке с помощью прочного хомута и специального переходного кольца. К сборке этой детали нужно отнестись предельно внимательно. Отверстие в канистре закрывается крышкой, которую можно перенести на противоположную сторону при изменении направления вращения режущего диска.

Такие самодельные пылеулавливатели почти ничего не стоят, но приносят очень бо́льшую пользу. Строительная УШМ с пылезащитой позволяет выполнять любые виды работ в комнатах с наименьшим выделением мелкой пыли. Чтобы сделать шлифовку полов, форму насадки стоит немного изменить, но это не потребует большого количества времени и сил.

Техника безопасности при работе с болгаркой

Независимо от того, какой способ защиты от пыли был выбран, при работе с УШМ необходимо соблюдать правила техники безопасности:

• обязательно защищать глаза очками;
• на руки надевать перчатки;
• располагать линию реза по направлению к себе;
• не использовать при работе повреждённый или деформированный диск, способный спровоцировать обратный удар;
• держать инструмент двумя руками, чтобы избежать смещения или вырывания инструмента из рук;
• следить за положением кабеля электропитания, который не должен случайно попасть под диск;
• после выключения инструмента класть его в горизонтальное положение только после полной остановки вращения диска.

Что касается пылезащиты, то нужно понимать, что даже хорошие защитные кожухи не всегда могут полностью справиться с возникающей при работе мелкой взвесью. Поэтому, занимаясь обработкой сильно пылящих материалов, стоит всё-таки защищать органы дыхания простым респиратором.

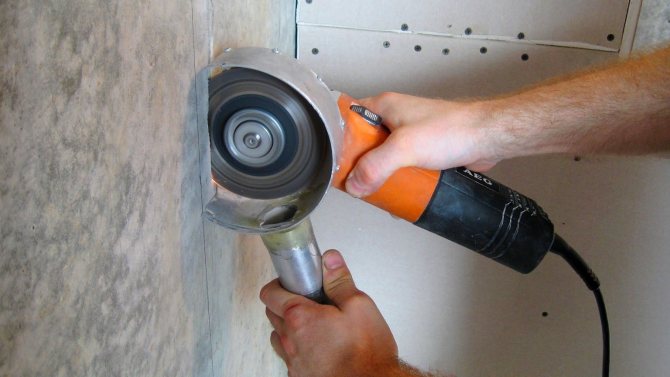

Кожух для болгарки под пылесос

Болгарка является не только популярным видом инструмента, но еще и простым в применении. Чтобы воспользоваться инструментом, не нужно владеть специальными навыками, но при этом важно соблюдать технику безопасности. При работе болгаркой в помещениях происходит активное появление пыли, когда осуществляется обработка бетона, дерева, керамики. Специально для того, чтобы избежать возникновения пыли, был придуманы и изготовлены кожухи для болгарки под пылесос. С таким приспособлением работать болгаркой стало еще проще и приятней.

Как сделать насадку своими руками

Далее представлены видео, демонстрирующие процесс изготовление кожуха для УШМ своими руками. Мастера используют различные материалы и технологии для производства.

Самодельный для штробления, под пылесос

Чехлы для пылеотведения являются наиболее востребованным видом.

Основой для чехла служит пластиковая подставка для цветочного горшка.

В центре делается отверстие: выполняется несколько резов, заготовка нагревается и края отодвигаются.

С краю формируется отверстие для ПВХ уголка, который затем присоединяется посредством пайки к подставке.

Рекомендуется обклеить обод плотной тканью или поролоном, для задержки мусора.

Кожух из пластиковой чаши, трубы диаметром 40 мм. и хомута

Для изготовления потребуется чашка из пластика, труба диаметром 40 мм. и хомут.

В центре чаши с помощью дрели просверливается отверстие, прорезаются «лепестки», края отодвигаются посредством помещения в отверстие трубы.

Заготовка примеряется на дрель, «лепестки» немного обрезаются.

С помощью хомута заготовка крепится к УШМ и делается меньше по высоте, ненужные части удаляются ножницами.

Для изготовления пылеотвода делается еще одно отверстие. Труба крепится к заготовке с помощью прошивки проволокой, место соединения покрывается силиконом.

С внутренней стороны чехол по краям обклеивается на двусторонний скотч лентой для дверей, которая будет удерживать пыль.

Модернизация металлического кожуха пылеотводом и завесом для регулировки глубины реза

К металлическому кожуху привариваются две пластины аналогичной формы, тем самым насадка обеспечивает большую защиту.

На чехле формируется отверстие, приваривается трубка диаметром 25 мм., т.е. делается пылеотвод.

С нижней стороны насадки также будет располагаться подвижная пластина, крепление которой выполняется с помощью завеса, приваренного с одной из сторон.

С другой стороны осуществляется крепление пластины с отверстиями под болт. С ее помощью выполняется регулировка глубины реза.

В пластине, располагаемой с нижней стороны, болгаркой формируется прорезь под диски.

Изделие окрашивается.

Вытяжной кожух для дисков УШМ диаметром в 125 мм. со смещенным центром

Для изготовления потребуется пустая тара из-под краски, обжимной хомут от 40 до 50 мм., уголок от сантехнической трубы диаметром 30 мм. и небольшой отрезок трубы.

В дне пластиковой тары в центре и недалеко от края ножом формируются два отверстия разного диаметра.

В первое помещается болгарка и фиксируется с помощью хомута, во второй – труба, край которой разрезан на несколько «лепестков», загнутых под углом в 90 градусов, для крепления.

Лишняя часть тары удаляется.

Для шлифовки

При шлифовке поверхностей разных типов рекомендуется также использовать кожух с пылеотводом.

На сверлильном станке в центре металлической чашки формируется отверстие, поверх приваривается хомут.

Заготовка фиксируется и лишняя часть обрезается болгаркой, края зачищаются.

Возле края заготовки формируется еще одно отверстие под пылеотвод, в которое помещается трубка, соединение покрывается силиконом.

Защитный кожух является обязательным элементом при выполнении обработки металлических деталей, в результате которых существует опасность повреждения мастера летящими искрами и частицами.

Как сделать кожух под пылесос для шлифовки болгаркой

Если болгаркой выполняется не только резка, но еще и шлифовка, то для предотвращения формирования пыли в помещении необходимо изготовить защитный кожух, который будет иметь специальную конструкцию. Такой кожух изготовить несколько труднее, однако вполне реально. За основу можно использовать пластиковую пятилитровую бутылку, контейнер для CD дисков или пластмассовую миску подходящего размера.

При изготовлении кожуха на болгарку под пылесос для шлифовки необходимо учитывать такие факторы:

1. Рабочая область будет находиться не в нижней части инструмента, а в боковой. Для этого понадобится изготовить приспособление с открытой боковой частью
2. Изготовить надежный кронштейн для соединения приспособления с электроинструментом
3. Выполнить подсоединение шланга от пылесоса к самодельной заготовке
4. Чтобы обеспечить контакт шкурки с обрабатываемой поверхностью, стенки приспособления должны быть короче выступа абразивной насадки

При выполнении работ понадобится применение клеевого термопистолета. С его помощью изготовление задумки не только упрощается, но еще и ускоряется в несколько раз. В итоге получается насадка под болгарку для шлифовки дерева, металла и прочих подобных материалов. Весь процесс от А до Я по изготовлению чехла для шлифовки описан в видео материале.

Канистра

Если нет навыков сварки или жена наотрез отказывается выдать разрешение на порчу кастрюли, то есть третий вариант, как изготовить защитный кожух с пылеотводом, который также чудесно соединяется с трубкой пылесоса. Что для этого понадобится?

Найти в своем гараже, кладовке, или у соседа канистру. Из нее строительным или обычным ножом руками потребуется вырезать конструктивные отверстия, в согласии с валом болгарки и расположением на нем диска. Хорошо бы помнить и про технику безопасности. Почему? Банально – для сохранения целостности рук

Более того, важно правильно выбрать нож. Он должен быть с качественной ручкой и хорошо сидеть в руке, не выскальзывая

После необходимо закрепить трубку пылесоса с горловиной канистры, чтоб она стала как насадка. Как? Разрезать горловину вдоль и надеть хомут для того, чтобы после им затянуть трубку пылесоса

Важно помнить, что для того, чтобы добиться хорошего всасывания пылесоса, необходимо проследить, чтобы все части кожуха плотно прилегали к друг другу

Простейший метод

Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:

1. Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
2. Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
3. В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.

Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.

Особенности

Кожух для УШМ под пылесос – это специальная насадка, позволяющая обезопасить мастера от воздействия пыли, которая при работе со шлифовальным инструментом вылетает из-под диска. Многие строительные магазины предлагают для защитных целей респираторы, но данные приспособления малоэффективны. Через несколько часов работы они начинают забиваться, а значит, не справляются со своими функциями. Кроме того, респираторы не предназначены для удаления пыли в рабочей зоне. Поэтому, если проводится ремонт в жилом помещении, в котором есть декоративная отделка и мебель, необходимо применять УШМ с пылеотводом.

В большинстве конструкций болгарок предусмотрен пылесборник. Благодаря ему пыль сразу собирается из-под рабочей поверхности устройства, не загрязняя помещение. Такие модели характеризуются высокой силой всасывания. Они защищают не только от пыли, но и от мусора. Дополнительно на пылеотводящий механизм устанавливают защитный кожух, изготовленный из прочного материала. Он способен выдерживать интенсивные механические нагрузки и во время обработки поверхностей собирать разные фракции, включая и мелкие пылевые частицы, и куски металла или бетона.

Защитный кожух под пылесос выполняет две основные функции.

• Защита от пыли. Он препятствует самопроизвольному распространению мусора в рабочей зоне. Пылезащитный элемент также задерживает мелкие и крупные куски мусора, которые образуются при обработке поверхностей. Кроме того, данное приспособление защищает и сам инструмент от попадания в наружную часть корпуса различных частиц, которые пагубно влияют на функционирование вращающихся деталей и в дальнейшем могут вывести их из строя.
• Регулировка. Кожух не только отвечает за пылеудаление, но и позволяет осуществлять регулировку работы круга.

Поскольку уборка выполняется пылесосом, подключенным к патрубку, при установке кожуха необходимо следить за тем, чтобы диаметр пылеотводящей трубки и отверстие патрубка соответствовали друг другу. Насадка в виде гибкого шланга должна точно входить в отверстие и надеваться на кожух без образования люфта.

Кожух под пылесос рекомендуется использовать в следующих случаях:

• Для шлифовки бетона и штробления стен, полов. При данном виде обработки поверхностей производится много пыли. Кроме того, большая часть работ выполняется на высоте, а мусор, падающий сверху, может оседать по всему помещению. Чтобы повысить защиту от пыли, необходимо выбирать аэродинамический или шлифовальный кожух, подходящий под мощные модели болгарок и хорошо выдерживающий нагрузки.
• При нарезке плитки. Такая работа всегда сопровождается большим количеством пыли, которая не только загрязняет комнату, но и является вредной для человеческого здоровья. Для данного процесса специалисты рекомендуют выбирать отрезной или универсальный кожух.
• Для циклевания деревянных полов. Этот процесс является довольно трудоемким. Он предусматривает обработку поверхностей больших площадей, после чего образуется много мусора и пыли. Благодаря защитному кожуху циклевание проходит быстро и качественно, так как мастеру не нужно отвлекаться на очистку рабочей зоны. Его устанавливают на УШМ при помощи специальных креплений.

Читать также: Все для работы по дереву

Кожух под пылесос может продаваться как в комплекте с инструментом, так и отдельно. При этом многие мастера изготовляют защитное приспособление своими руками, чтобы обезопасить рабочий процесс. Самодельный кожух не отличается по функциональности от заводского, но может немного уступать по производительности. Кожухи, изготовленные своими руками, способны защищать мастера от травм, препятствуя разлетанию частиц обработанного материала. Но если финансовые возможности позволяют, то лучше все же приобретать готовые изделия, так как они имеют высокое качество и позволяют расширить возможности аппарата.

Популярные модели

Защитные кожухи под пылесос для УШМ выпускаются в огромном ассортименте. При этом каждый их вид может отличаться не только дизайном, но и функциональностью. Огромной популярностью у мастеров пользуются несколько моделей насадок.

Bosch 2605510224. Данный кожух подходит для болгарок различных торговых марок с дисками 115 и 125 мм. Он оснащен специальной кольцевой щеткой, что позволяет выполнять работы фибровой насадкой и шлифовальным кругом. Размер насадки составляет 200×190×80 мм, ее вес – 0,3 кг. Стоимость невысока.

• STOMER 98299441. Это приспособление изготовлено в виде полукруга. Оно устанавливается на УШМ с дисками 230 мм. Главным достоинством насадки является наличие направляющей, которая отвечает за регулировку глубины шторбления. Размер кожуха – 320×160×240 мм, вес – 2,71 кг. Его также можно приобрести по доступной цене.
• Mechnik Air Duster. Этот вариант подходит для инструментов с алмазными дисками диаметром 125 и 230 мм. Он отличается низкой ценой и возможностью подключения к пылесосам средней мощности (до 1,6 кВт). Кожух обладает легким весом, прост в монтаже.

• Blastrak. Это профессиональный защитный кожух под пылесос, который можно присоединять к шлифовальному инструменту с дисками 125 и 180 мм. Насадка отличается переменной эластичностью, является более жесткой в местах крепления с УШМ и мягкой на краях, соприкасающихся с полом.
• Metabo GED125. Данный кожух заслуживает отдельного внимания. Его рекомендуется приобретать для обработки бетона и камня. Насадка комплектуется специальным патрубком, позволяющим присоединить ее к пылесосу.

Каждый мастер, будь он профессионал или любитель, не представляет свои трудовые будни без угловой шлифовальной машинки, или же в народе «болгарки», «ушма». Она является практически главным электроинструментом в большинстве работ и многие стараются купить ее в первую очередь. Болгарка – не самый безопасный вид инструмента, поэтому для ее эксплуатации необходимы знания правил техники безопасности и специальные детали.

Они предназначены для обеспечения личной безопасности самого рабочего и тех, кто его окружает, а также для быстрого и качественного выполнения поставленных задач. Что подразумевается под фразой «специальные детали»? Различные виды защитных кожухов с пылеотводом.

При покупке болгарки, можно найти в комплекте защитный кожух, но данный аксессуар, если можно его так назвать, не сможет уберечь от пыли помещение, где производятся работы. По этой причине многие покупают или сами мастерят кожух для болгарки под пылесос.

При покупке данной насадки потребуется ознакомиться с информацией о том, для какого вида работ она предназначена и для какого размера диска сделан кожух. К плюсам такой покупки можно отнести регулируемость глубины проникновения диска, надежность и долговечность кожуха. К минусам – то, что данный аксессуар отнюдь не из дешёвых.

Установка на болгарку

Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:

Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.

Сверху и снизу у кожуха имеются своего рода подпятники.

Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.

Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. На этом все! Пылеудаление и болгарка готовы к работе

На этом все! Пылеудаление и болгарка готовы к работе.

Отрезной станок из болгарки

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика. Итак, нужно сделать следующее.

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14. Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага, на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

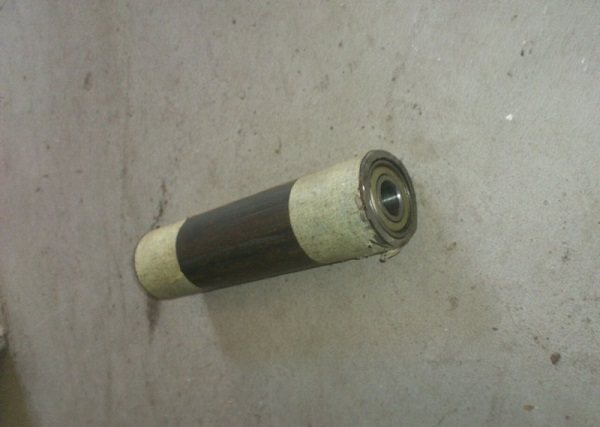

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага, на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

Готовый маятниковый механизм для болгарки легко устанавливается на любой плоской поверхности, например, на верстаке. Также данную конструкцию можно установить на специально сделанный для нее стол. Для более жесткого крепления механизма можно с двух сторон длинного уголка приварить небольшие отрезки уголков, и просверлить в них отверстия.

На следующих фото можно увидеть, как закрепляется на столе (в данном случае используется металлическая станина) готовое приспособление для УШМ.

Очень важно выставить прямой угол между плоскостью отрезного диска и плоскостью стола. Поставьте угольник на стол и пододвиньте его к абразивному кругу, установленному на УШМ. Если изначально у вас получилось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно с помощью лома или длинной профильной трубы, например, 60х20 мм.

Чтобы деталь при резке не сдвигалась с места, на стол можно прикрутить уголок, который будет служить упором. Также для точного реза стол легко усовершенствуется простыми тисками, изготовленными из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

Далее необходимо изготовить защитный кожух. Делается он с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель углошлифовальной машины. Чтобы проще определиться с размерами кожуха и местами для его крепления, можно сначала сделать шаблон, например, из куска картона.

1. Из жести требуется вырезать 2 заготовки для будущего кожуха.
2. Прикрутите к одной из заготовок алюминиевый уголок. С его помощью кожух будет крепиться к штанге приспособления.



3. Скрутите 2 половинки между собой.
4. На штанге маятникового механизма просверлите отверстия для уголка, закрепленного на кожухе, нарежьте в них резьбу и прикрутите защитный кожух.

В данном случае кожух будет служить еще и ограничителем для режущего инструмента, не позволяющим ему чрезмерно углубиться в стол во время обработки детали.

Не лишним будет, если для рычага с закрепленной на нем болгаркой сделать подпружинивание. В данном случае сделать это просто: вставьте с обратной стороны штанги трубку меньшего размера и прикрепите к ней пружину, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифмашина, можно считать завершенным.

Вариант 2

Очередной вариант приспособления для болгарки, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

1. Возьмите 2 отрезка профильной трубы одинаковый высоты и приварите их к предварительно вырезанному из листового металла прямоугольнику.
2. Просверлите в 2-х стойках и в рычаге (длина подбирается экспериментально) отверстия, после чего закрепите последний с помощью болта, как показано на фото ниже.
3. К задней части рычага приделайте пружину.
4. В предполагаемом месте крепления УШМ на штанге просверлите сквозное отверстие.



5. Теперь можно закрепить болгарку на столе.

Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению аппарата к рычагу можно использовать хомуты, предварительно проложив между корпусом угловой шлифмашины и трубой, например, деревянный брусок.

Для точной резки, чтобы заготовка не смещалась, потребуется к столу прикрутить уголок.

Для маленькой болгарки также подойдет похожий вариант приспособления, только крепиться УШМ будет на металлической полосе: с одной стороны болтом к самой УШМ, а с другой – с помощью хомута.

Для мощной УШМ приспособа делается по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Использовать гантели в качестве противовеса не обязательно. Достаточно найти подходящую пружину.

Вариант 3

Данный вариант приспособления является самым простым для изготовления своими руками. Он делается без традиционной подставки (стойки) для поворотного блока. Вам понадобится всего лишь один дверной навес, металлическая полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается следующим образом:

• в металлической полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, с помощью которого будет осуществляться крепление полосы к болгарке;
• прикрутите к полосе углошлифовальную машину и навес;
• прикрутите навес к столу;
• закрепите один конец резинки за край стола, а другой – за держатель (рукоятку) УШМ.

Буквально за несколько минут вы получите качественный отрезной станок. Данное приспособление является еще и мобильным, потому что его можно носить с собой в чемодане с инструментами, и, при необходимости, монтировать на любой плоской поверхности.

Устанавливая данную приспособу, не забывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Применение чехла для резки плитки

Варианты изготовления рассматриваемых кожухов подходят для отвода пыли при обработке бетона, кирпича, шлакоблока и дерева

При резке кафеля необходимо учитывать одно важное условие — точность реза. При работе надо видеть отметку, по которой ведется электроинструмент, производя тем самым обрезание

Увидеть диск через стальные или пластиковые кожухи невозможно, поэтому при использовании приспособления для кафеля или керамики, актуально изготавливать его из прозрачных материалов. Самый простой вариант для этого — это пластиковая бутылка.

Сделать из пластиковой бутылки кожух не трудно, и для этого понадобится проделать одно отверстие в стенке для установки на валу, а к горлышку подсоединить шланг от пылесоса

При этом не важно, для какой марки УШМ изготавливается приспособление — Bosch, Интерскол, Макита, Диолд и прочие. Все инструменты от разных производителей имеют схожую конструкцию, поэтому принцип изготовления одинаков для всех

Через прозрачный чехол можно контролировать перемещение вращающегося алмазного диска. Причем рекомендуется использовать именно сплошные диски для керамики, так как сегментированные способствуют формированию сколов, и в итоге может повредиться материал. Причем резку нужно выполнять за один проход, иначе распил кафеля получится неровным. Изготовив самодельный кожух для болгарки под пылесос, можно испытать его в действии, удостоверившись в полезности такого приспособления.

https://youtube.com/watch?v=wop1TDftMj0%3F

Это интересно!
Стоимость заводской насадки обойдется не менее 500-600 рублей, а при самостоятельном изготовлении, необходимость в расходах отсутствует вовсе, так как нужные материалы можно найти в гараже.

Смотрите также

Комментарии 28

Я делал какую штуковину тупо сварив два штатных кожуха от болгарки и приварив патрубок под пылесос, штука реально полезная, я алмазной чашкой горб на стене выравнивал и ни капли пыли.

Один самодельщик сделал кузов а/м из стеклопластика, — говорил, что приспособился строгать поверхность рубанком. Я пробовал, — не очень получалось. Но рубанки бывают разные и надо уметь регулировать. Есть и полукруглые — типа рашпиля. Стамеской неровности тоже можно срезать. Короче болгарка — последнее дело.

Как правило рубанок (электро) используют для снятия гелькоута с днища лодок при поражении стеклопластика осмосом…

имел в виду простой ручной рубанок

ну не знаю изысканная или нет, но видел его машину, — она классная, — спорткар вида Панголины (это было в начале 90-х)

Сейчас то зачем это советовать. 90-е давно прошли…

обсуждаем варианты, предложи свои

Это я один подумал, что при перекосе эта оранжевая штука по руке еб.нет и травмирует руку конкурента?))) Ну ненадежная хреновина. Если уж регулярно пилите, то из металла сделать нормальный кожух можно. Или заколхозить штатный металлический. Да и ведь невидно нихера шлифуемую поверхность. Как шлифовать в слепую?

Ну да, чтоб если уж отлетит или перекосит чтоб уж наверняка отх.ярило руку. Металической то… с хера ли ей отлетать?

уплотнять лучше щеточкой же

Тож такую делал, ток из двух кожухов, норм получилсь, испльзовал для снятия старй штукатурки, ток направление выхода вдоль болгарки сделал

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

• Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
• Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
• Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
• Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
• Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

Назначение пылесборника для УШМ

Современные технологии строительства предусматривают большое количество работ, которые выполняются при помощи болгарки. Резка металлических деталей не представляет особых трудностей, но есть и другие технологические процессы, при которых выделяется много мелкой пыли.
Специальные насадки углошлифовальной машинки понадобятся при проведении в помещении таких видов работ:

1. Штробление полов или стен. В этом случае производится очень много пыли вне зависимости от вида материала. Наибольшую сложность представляет то, что в основном такая работа выполняется на большой высоте. К тому же падающий сверху мусор равномерно оседает по всей комнате. Для этих работ лучше стоит использовать мощный штроборез bosch.
2. Резка плитки. Это наиболее распространенный пыльный процесс. Пыль от керамической плитки считается самой мелкой и вредной для здоровья человека.
3. Циклевание полов из древесины. Это очень объемная работа, которая выполняется на огромной площади. Именно поэтому пыли и мелкого мусора выделяется очень много.

Чтобы успешно бороться с образованием пыли, производители болгарок предлагают заводские варианты решения подобной проблемы. К примеру, рекомендуют устанавливать защитный кожух для УШМ с пылеотводом под строительный пылесос бош. Однако подобное изделие больше подходит для крупных строительных фирм, так как его стоимость довольно велика. Домашнему умельцу стоит изготовить самодельное приспособление, которое будет подходить для всех видов работ.

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

1. При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
2. Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
3. Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Блоки плавного пуска с тремя проводами

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.
Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

READ Попала Стружка От Болгарки Что Делать

Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Как выбрать насадку

Выбор кожуха для болгарки под пылесос сводится, в первую очередь, к тому, чтобы учесть размеры рабочего диска. Кожух большего размера, чем сам рабочий орган, принесет мало пользы – пылесосу будет сложнее собрать всю пыль. Хорошим решением будет изготовление трех размеров насадки, подходящих под три основных размера дисков или тарелок

Следующим критерием выбора кожуха будет вид и качество предстоящих работ.

1. Шлифовка поверхности, обработанной шпатлевкой, образует облако мелкодисперсной пыли. Для таких работ нужен кожух с плотным прилеганием его края к обрабатываемой поверхности и пылесос с высокой скоростью всасывания.
2. При очистке металла от ржавчины имеет смысл применить кожух малого размера или с прозрачным корпусом, для лучшего контроля.
3. Работа с древесиной или удаление старого ЛКП требует наличия кожуха малого диаметра, но с отводящим патрубком большого размера – опилки крупнее, чем пыль, меньший диаметр быстрее засорится.
4. Пиление камней или резка плитки тоже требуют высокой скорости всасывания, так как в этом случае тяга пылесоса создает дополнительное охлаждение пространства, закрываемого кожухом.

Исчерпывающим ответом на вопрос о выборе размера кожуха будет формула: «диаметр кожуха = диаметр рабочего органа (диска или тарелки) + 1-2 см.».

Посадочным размером кожуха принимают диаметр корпуса УШМ в месте крепления штатной защитной конструкции, либо наружный диаметр гнезда опорного подшипника.

Глубину корпуса кожуха подбирают с таким расчетом, чтобы его мягкие части, закрепленные на основе, были длиной не более 0,5-1 см. Длинный мягкий край может подвернуться вовнутрь и попасть под рабочий орган – оператор ощутит сильный неприятный рывок, и конструкция выйдет из строя.

Виды чехлов для болгарки

Пластиковый кожух для УШМ (125 мм) MESSER. Фото ВсеИнструменты.ру

Существует несколько видов чехлов для УШМ:

• насадки под пылесос используются при штроблении стен, шлифовке поверхностей и осуществлении других работ, в процессе которых формируется большое количество пыли, частиц и прочего мусора;
• чехлы, предназначенные для болгарок с различным диаметром дисков;
• насадки, выполненные из металла и пластика;
• с креплением и без;
• с салазками — специальными направляющими;
• различных торговых марок: российских и иностранных.

Виды кожухов

Кожух для шлифовальной насадки

Виды оснастки для болгарки, выполняющие задачи по сбору и отведению пыли, достаточно многочисленны.

Производители знают о существовании проблемы и решают ее, выпуская специальные приспособления под свое оборудование.

По типу функционала выпускаются два варианта:

• для отрезных дисков;
• для шлифовальных дисков.

Первые внешне напоминают обычную защиту с закрытым корпусом и патрубком для пылесоса. Второй вариант представляет собой закрытую крышку с отводом для подключения шланга пылесоса. Оба вида устанавливаются обычным способом на болгарку и не требуют для монтажа специальных инструментов. Большинству пользователей известны распространенные модели:

• Stomper SG-230;
• Stomper SG-230 R;
• BOSCH 1605510180;
• BOSCH 2605510107;
• BOSCH 2605510224;
• BOSCH 2602025285;
• Metabo GED125;
• Metabo GED125 Plus.

Как пользоваться болгаркой советы и рекомендации от специалистов

Изготавливаемая насадка на болгарке позволяет не только исключить формирование пыли, но еще и выступает в качестве дополнительной защиты человека от негативного воздействия электроинструмента. Угловая шлифовальная машинка представляет собой опасный для жизни инструмент, который применяется для разных задач

При выполнении этих задач немаловажно соблюдать технику безопасности, чтобы предотвратить получение травм и увечий

Специалисты рекомендуют соблюдать ряд следующих рекомендаций при работе электроинструментом:

1. Держать инструмент только двумя руками
2. Использовать только соответствующие режущие диски и круги в зависимости от обрабатываемых материалов
3. Не увлекаться обработкой древесины, используя для этого болгарку. УШМ для работы с древесиной — это не самый лучший вариант
4. Работы проводить в защитном обмундировании — очки, респиратор, перчатки и т.п.
5. Периодически делать паузы, давая инструменту остыть
6. При использовании кожуха, необходимо контролировать, чтобы он плотно фиксировался к электроинструменту. Если он будет вибрировать, то в процессе может попасть под вращающийся диск и повредиться

Чтобы изготовить самодельный кожух под болгарку для подключения пылесоса, понадобится проявить немного смекалки и воображение. Сделать устройство вовсе не трудно, и стоит только подобрать подходящий материал, взятый за основу. Это может быть не только пластик или металл, но еще и дерево, например, ДСП или ДВП. И при этом вовсе не понадобится покупать самодельное приспособление, чтобы в итоге провести одноразовые работы по обработке бетона, дерева или кафеля углошлифовальной машинкой.

https://youtube.com/watch?v=EzmrTVktnAk%3F

Публикации по теме

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Как просто быстро и легко сделать садовый измельчитель для веток и травы

Как болгарку использовать для изготовления циркулярки

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Как сделать кожух для болгарки под пылесос лучшие способы

Достоинства самостоятельного изготовления насадки следующие:

• Отсутствует необходимость тратиться на приобретение устройства
• Возможность сделать устройство по своим требованиям
• Не нужно ездить в поисках подходящего устройства

Вариантов изготовления кожуха на болгарку для пылесоса существует много, и при самостоятельном изготовлении вовсе не обязательно делать такую оснастку, которая уже придумана. Все зависит от личных способностей, возможностей, а также располагаемого материала, из которого планируется изготовление насадки. Чтобы облегчить работы по изготовлению кожухов, рассмотрим несколько вариантов того, как переделать УШМ под пылесос.

Особенности резки болгаркой

После выбора оборудования и круга для него, перед тем, как резать бетон болгаркой, необходимо познакомиться с рекомендациями проведения работ:

Инструмент нужно держать двумя руками

В этом случае, при возникновении обратного удара, его можно удержать, что сведет к минимуму смещение линии реза; Работа должна проводиться лишь на ровной поверхности, чтобы сохранялось равновесие человека; Шнур для питания следует располагать от диска с противоположной стороны, чтобы исключить по неосторожности его повреждение. Перерезанный шнур может стать причиной возникновения ударной волны агрегата и короткого замыкания в электросети; Инструмент нужно крепко держать в руках до полной его остановки; При смене места распиловки, болгарку нужно выключить, чтобы случайно не задеть окружающие предметы; При отключении электроэнергии обязательно следует оборудование отключить от сети

Это предотвратит его включение при подаче электричества без управления оператором.

Резка бетона по линии

После того как была подготовлена болгарка для бетона, можно начинать работу.

• Намечается линия разреза. При этом вдоль линии желательно закрепить бруски из дерева, что позволит линию разреза сделать более ровной;
• Включатся болгарка, и выполняется разрез глубиной, примерно, 5 – 10 мм;
• Убираются бруски;
• Выполняется разрез на требуемую глубину. Если разрез производится всухую, процедура должна периодически прекращаться, чтобы дать возможность остыть инструменту.

Как правильно выполняется резка бетона болгаркой, видео показывает со всеми подробностями. Процесс лучше всего выполнять с охлаждением инструмента.

• Обыкновенным пульверизатором распыляется вода непосредственно на борозду, чтобы уменьшить количество пыли;
• Вода распыляется непосредственно на диск, при отсутствии рядом источника тока. Это уменьшит нагревание алмазных дисков, и продлит срок их службы;
• Если невозможно распылять жидкость на диск, охлаждение можно выполнять воздухом. Периодически следует круг вынимать из среза и давать ему возможность поработать на воздухе.

При возникновении вопросов по проведению резки бетона, при желании узнать, как выполняется полировка бетона болгаркой и другие подробности по использованию аналогичного оборудования, знакомит видео в этой статье.

Варианты кожухов для болгарки

Кожухи на болгарку для пылесоса можно изготовить самостоятельно, поэтому нет необходимости тратиться на заводскую насадку. К тому же вариантов для изготовления самодельного кожуха более чем достаточно. Рассмотрим парочку вариантов изготовления насадок под болгарку, которые помогут проводить работы в помещении «без шума и пыли». Что касаемо шума, то использование таких насадок также снижает уровень шума, хотя и незначительно.

Первый вариант кожуха предусматривает использование кастрюли. Изготовить кожух из кастрюли можно без особого труда и даже без применения сварочного аппарата. Единственное условие – это наличие старой кастрюли из алюминия. Для изготовления такой насадки потребуется вырезать из кастрюли кожух, подогнав его по размеру электроинструмента.

Важно знать! Использование такого материала, как например, сталь, будет не актуальным, так как для изготовления кожуха потребуется использовать сварку.

Определившись с глубиной проникновения круга, следует удалить лишнюю часть кастрюли, что можно сделать также при помощи болгарки. В получившейся части кастрюли необходимо вырезать отверстие под посадочную ось. Примерку диаметра оси можно осуществлять непосредственно по самой болгарке. Диаметр должен быть максимально точным, в противном случае насадка будет соскальзывать во время работы.

В тыльной части получившейся насадки следует сделать отверстие под шланг пылесоса. В это отверстие, которое называют пылеотводом, должна входить труба пылесоса, чтобы высасывать пыль. Наличие пылесборника или пылеотвода позволяет выполнить главную задачу, исключить возникновение пыли в помещении при работе инструментом. Края кожуха на завершающем этапе следует загнуть внутрь, с их помощью и будет фиксироваться боковая стенка.

Боковая стенка для защитного кожуха болгарки может быть изготовлена из любого материала. Лучше всего использовать тонкий лист оцинковки или выпрямить оставшуюся часть кастрюли. Подходящий по размеру кусок металла следует вырезать и прикрутить к основному изделию саморезами. Ниже на фото представлен вид полученного кожуха для болгарки своими руками.

Также можно изготовить кожух из пластиковой канистры. Этот вариант также экономичный и еще более прост в реализации. Для начала необходимо отыскать пустую канистру из пластика, которая обязательно имеется в гараже. Приступаем к выполнению замеров, так как важным условием является обеспечение требуемой глубины погружения круга.

Важно знать! Размер необходимой канистры зависит от УШМ. Для болгарок под диск 115 мм подойдет литровая канистра из-под масла или тормозной жидкости.

Работы по вырезанию кожуха выполняются строительным ножом. Горловину канистры следует оставить, так как она и будет играть роль пылеотвода или для закрепления на ней шланга от пылесоса. Рекомендуем прорезать отверстие на уровне оси болгарки, размером с гайку крепления рабочего диска. Это повысит удобство замены стертого диска.

После того, как изделие готово, можно поставить его на инструмент и испробовать в действии. Должно получиться что-то вроде того, как показано на фото выше и ниже. Такой кожух не только просто изготовить, но еще и не потребуется никаких дополнительных затрат.

В зависимости от материала и производителя, заводские насадки будут стоить от 600 рублей, но стоит ли вообще покупать такое приспособление, когда его можно изготовить самостоятельно без особых трудностей. Особенно актуальны выше представленные варианты в тех случаях, когда требуется выполнить разовую работу в помещении, но при этом хочется уменьшить возникновения пыли.

К самодельному или покупному кожуху для УШМ необходимо подключать только строительный пылесос, он рассчитан на работу в таком режиме. Домашний(бытовой) вариант пылесоса очень не рекомендуем использовать, так как он не сможет справиться с большим объемом пыли. Он очень быстро заполнится(забьется) пылью, что может привести к поломке.

Общие рекомендации по применению болгарки

При работе с таким инструментом, как угловая шлифовальная машинка, необходимо соблюдать технику безопасности. Чехол под пылесос для болгарки – это не только вариант, как не насорить в доме при выполнении работ. Преимуществом такого чехла является защита человека, выполняющего работу, от различных факторов. Работа без кожуха – это как игра в русскую рулетку: повезет или не повезет.

Во время работы УШМ возможны такие варианты негативных последствий, как разбиение круга, что не редко случается с абразивными дисками, а также возникновение мелких осколков и камешков, которые могут попасть в глаза. Вред пыли, возникающей при обработке бетонных и керамических изделий, заключается в том, что она способна достигать нижних отделов органов дыхания. Выполнять работы по резке бетона или керамики без защитного кожуха и респиратора строго запрещено. Особенно важно использовать респиратор и защитные очки, если выполняется работа без использования защитного кожуха.

Угловая шлифовальная машинка – это незаменимый помощник при выполнении различных работ. С появлением такого инструмента, ручной труд человека значительно облегчился, но при этом повысилась вероятность травмирования. Чтобы инструмент продолжал оставаться лучшим помощников в хозяйстве, сконструируйте для него самодельный чехол, обезопасив себя от возможного получения серьезных травм.

Инструкция по монтажу

Чтобы повысить эффективность работы защитного кожуха, его необходимо правильно выставить и закрепить. Процесс установки несложен, с ним сможет справиться даже начинающий мастер. Подсоединение насадки выглядит следующим образом:

• вначале следует закрыть штатный кожух болгарки аэродинамическим, для этого его упирают в подпятник;
• затем выполняется зажим кожуха на шпильки, его фиксируют винтами, обеспечивая симметричность к диску;
• к вытяжной трубе подключается шланг пылесоса, он должен свободно проходить в отверстие кожуха;
• завершается процесс установки контрольной проверкой креплений, поскольку работу можно будет начинать только при надежной фиксации кожуха.

О том, как смастерить кожух пылеудаления для болгарки своими руками, смотрите в следующем видео.

Привет парни! Зачастил я что то к вам). Но так бывает с новичками. Тем много — хочется много спросить, многим поделиться. Воббщем тема такая. Я когда столкнулся со шлифованием стеклопластика, понял что это треш, мягко говоря. Орбиталка у меня с пылеотсосом, а вот болгарка нет. А так как я грубо сначала шлифую ей, то картина выглядит примерно так:

Кожух на болгарку. Почти бюджетное решение задачи пылеотведения при шлифовке стен

• Цена: $22.22 (с купоном вышло 18.89)

• Перейти в магазин

Сегодня продолжу тему ремонта. С тех пор, как я его начал, в моем арсенале значительно прибавилось инструмента и об одном из них я сегодня и хочу рассказать.

Если вы когда-либо затевали ремонт во вторичке, то вам прекрасно известно, что одной из самых сложных задач будет подготовить помещение к собственно ремонту. Все, что плохо держится, крошится или не нравится — все надо убирать. И зачастую, усилий на это уходит гораздо больше, чем на создание нового. Вот и я столкнулся с проблемой зачистки стен под штукатурку и шпаклевку. Стены у меня железобетонные и на них с 80-х годов остался богатый культурный слой — тут вам и старая штукатурка, и следы шпаклевки, и обои, и побелка, и плиточный клей. Я нашел два варианта решения этого вопроса — либо чистим перфоратором, шпателем и шлифуем ручной теркой, либо чистим УШМ (в миру болгарка). Первый вариант тихий и долгий, а второй шумный и очень пыльный. Поскольку я ленив, первый вариант меня не устроил, да и все равно грязь остается от него, попробовал второй, но надолго меня не хватило — пыли при очистке стен от краски поверх бетонной штукатурки было настолько много, что ни дышать, ни даже видеть что-то я не мог.

В общем-то тогда я и решил купить более мощный пылесос, посмотрев видео на ютубе, где строители показывают мастер-классы. Практически везде пылесос был постоянным жителем стройки. Но покупка пылесоса — это полдела. Пылесос к инструменту еще надо подключить.

Предполагалось, что очистку и шлифовку буду делать малой болгаркой 125 мм. У меня 900 ваттный Skil с малогабаритным редуктором и теоретически его мощности маловато, но я решил попробовать. Беглое изучение вопроса показало, что существуют в природе специальные пылеотводящие кожухи, в частности у Bosch (по идее мой вариант, Skil — это дочка Bosch и кожухи вроде должны быть совместимы ), DeWalt, Milwaukee, а еще у Интерскола. Первые варианты оказались весьма недешевы — от 2700 руб за Bosch, и то нет в наличии за такие деньги. Интерскол в прайсах стоит за 1300, но нигде нет и когда будет — непонятно. Конечно, в интернете полно видео о том, как сделать кожух из канализационного фланца и подходящей чашки, но хотелось готовый вариант.

На али такой нашелся по запросу Dust Shroud. Но ценник 30-40 баксов отпугнул. И тут на удивление, по тому же запросу на бэнггуде нашелся кожух подешевле. Его и заказал, плюс где-то нашел купон на скидку, даже поинты тратить не пришлось. Приехал кожух за 20 дней почтой Китая, упакован был в коробку, вложенную в пакет. В принципе, доехал нормально, небольшой кусочек был отколот от съемной детали, но ничего критичного, на работу не влияет.

Рассмотрим сам кожух.

Кожух универсальный для размера 4-5″. То есть он формально подойдет для болгарок под круг 115-125 мм. Универсальность достигается за счет крепления. В корпусе вырезано три радиальных паза, в которых двигаются зацепы. Стягиваем продетый в них червячный хомут — зацепы притягиваются к месту крепления штатного кожуха на болгарке. Забыл замерить диаметр пылеотвода — он около 20-25 мм, мелковат немного, хотя и производительность 125 диска не настолько велика.

Снизу видны пазы. По кругу края корпуса обрамлены щеткой, она нужна, чтобы задерживать пыль и обеспечивать более плотное прилегание насадки к обрабатываемой поверхности. Сразу скажу, щетка немного кривая и с прогалом в одном месте. Чуть позже на фото будет видно получше. Также видны головки винтов. Они нужны для регулировки глубины корпуса относительно оснастки.

Чем сильнее затянуты винты, тем глубже садится корпус чашки и рабочую кромку оснастки можно выставить вровень со щеткой, причем диапазон регулировки весьма неплох, можно использовать для разных видов оснастки с разной глубиной.

Чтобы иметь возможность залезть оснасткой в углы, часть корпуса со щеткой можно демонтировать, сдвинув вниз.

Примеряем на болгарку:

Сел не идеально. Но тут расплата за универсальность. У меня зацепы упираются в редуктор и только в одном положении кожух садится более-менее ровно. Попробовал накрутить чашку под наждачные круги на липучке. Видно, что щетина в одном месте явно с браком:

Затем подключил пылесос. В комплекте с ним был ступенчатый переходиник, но он не подошел — первая ступень маленькая, а вторая уже не лезет. Подмотал матерчатой изоленты и переходник первой ступенью встал намертво. После установки более крупной алмазной чашки стало ясно, что кожух стоит не по центру и увы, выставить его не удалось — зацепы упираются в корпус редуктора. Так выглядит готовый к работе агрегат:

В работе кожух показал себя лучше, чем я ожидал. Я переживал, что из-под кожуха будет лететь пыль, в частности из пазов под зацепы. Но нет, пыли почти нет, если, конечно, не грызть стену под углом. Пылесос исправно отводит пыль из рабочей области, небольшое запыление вокруг возникает из-за выщерблины в щетке. Теоретически, проблему можно нивелировать, подматывая по периметру малярный скотч, где-то на ютубе видел такой совет.
