Свеча зажигания на бензопилу: какой зазор и как выбрать

Что такое свеча зажигания и зачем ее менять?

Сама по себе деталь ответственна за воспламенение топливовоздушной смеси. Менять свечу приходится, когда наблюдаются проблемы со стороны работы мотора (работает, но нестабильно), необходима эта процедура и тогда, когда инструмент просто перестает заводиться.

Свечи для бензопилы Хускварна и для силовых агрегатов других производителей рекомендуется также заменять каждые сто часов работы бензопилы. Это расходная запасная часть, которая изнашивается из-за:

• применения масла низкого качества (электроны, боковой и центральный, покроются нагаром черного цвета);
• плохо настроенного карбюратора или сломанной системы запуска (свечу из-за этого зальем топливной смесью);
• карбюратор вышел из строя (на свечу, зажигания топливо поступать не будет, что становится причиной проблематичного запуска двигателя инструмента).

Разновидности свечей

Такого понятия, как универсальные свечи нет. Между собой они отличаются по ряду параметров:

• геометрия корпуса;
• диаметр резьбы;
• длина резьбы (длина рубашки, как ее называют мастера).

Существуют и такие понятия, как «теплая» и «холодная» свеча. Большое калильное число указывает на то, что свеча холодная (поглощает тепло, которое исходит от камеры сгорания, не так эффективно), низкое калильное число говорит о том, что свеча горячая.

При замене свечи, приобретении новой запасной части, проще всего искать ту, которая соответствует параметрам, заявленным производителем (указаны эти параметры в инструкции, что сопровождает инструмент). Если по какой-то причине у вас нет доступа к данным, проведите визуальный осмотр свечи, снимите параметры, включая число (калильное), указанное на ней.

На данный момент на современном рынке вы можете найти свечи, выпущенные под маркой Чемпион, Штиль, Бриск, Bosch, Орегон, NGK, есть также определенные варианты, что подходят для моделей, выпущенным Партнер, Husqvarna, Стига, АЛ-КО, Oleo-mac, Wolf Garten, Mc Culloch и т.д. При этом не забывайте, что вам нужно знать зазор на свече бензопилы.

Чтобы снять необходимые параметры, вам нужно демонтировать этот элемент. Выкрутить его легко при помощи свечного ключа, который стандартно является частью комплектации силового агрегата.

Неполадки в модуле зажигания

Зажигание один из главных частей влияющий на безотказную работу инструмента. Потому первым разглядим конкретно миф блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и передвигающимися контактом, который подавал искру на свечу.

Это была не слишком надёжная система из-за огромного количества частей, которые оказывали влияние на работу мотора. Бензопила при не видимых дефектах могла просто закончить заводится. И мы могли следить картину неизменного дёрганья за шнурок заводки. На сегодня изготовители отечественного перебежали на бухгалтерской системы бесконтактного зажигания.

Осмотр свечи, идентификация проблемы

Перед тем, как ставить новую свечу, убедитесь, что проблема в работе прибора связана именно с этой деталью. Для начала взгляните на тепловой конус изоляции и электроды. Внешний вид их скажет вам о работе двигателя и качественных показателя топливной смеси много.

Если вы меняли свечу, зажигания недавно, осмотрите вышеперечисленные узлы на исправность, проверьте, правильно ли установлен зазор свечи зажигания на бензопиле. Внимательный осмотр главных узлов агрегата позволит вам продлить эксплуатационный срок инструмента и даст вам возможность сэкономить личные средства.

Возможно, при последней замене свечи вы выбрали неподходящую для вашей пилы. Если корпус этой детали покрыт масляным темным слоем, это сигнализирует о том, что свеча слишком холодная для вашего инструмента (неподходящая для двигателя).

Важно! Иногда этот же «симптом» говорит о завышенном масляном уровне кратера, изношенных кольцах поршня и цилиндра, а также избыточном количестве масла в смеси, которую вы используете для 2-тактного движка.

Нагар темный, но сухой может указывать на холодную свечу, которая не подходит для двигателя вашей пилы. Этот же «симптом» проявляется и при интенсивной эксплуатации прибора на оборотах холостого хода или на низких оборотах в рабочем режиме.

Если бензопила плохо заводиться, то возможно заливает свечу на бензопиле. Решить проблему можно, ознакомившись со статьей по ссылке.

А как понять, что выбранная свеча для двигателя бензопилы слишком горячая? Конус детали будет сухим, почти что белым, без намека на следы масла (лишь порой могут быть заметны следы оплавления). Это же может говорить о том, что свечу установили неправильно.

Если свеча подобрана правильно (и установлена тоже верно) следов оплавления или нагара на ее конусе не будет. Налет коричневый или серый (светлые оттенки) можно считать нормой, которая указывает на то, что данный узел функционирует без проблем.

Как отрегулировать зазор свечи зажигания?

В идеале это делают при помощи шаблона, который можно на выбор:

• приобрести;
• изготовить самостоятельно, используя для этого плотный пластик.

В идеале между электродами зазор должен составить около 0,5 мм. Постарайтесь туго зафиксировать крепежные элементы перед тем, как убирать шаблон, но не перестарайтесь, чтобы ненароком не сломать хрупкие детали, расположенные с этим узлом.

Как очищать свечи?

Обратите внимание на очищение свечи (важный этап технического обслуживания инструмента», а также коррекции зазора). При интенсивном использовании агрегата, процедура эта проводится еженедельно. В другом случае, достаточно двух раз в год (перед началом зимней эксплуатации и летним сезоном).

Свечи бензопилы Партнер, так, как и свечи, Чемпион, детали других моделей и марок инструментов в идеале очищаются химически. Их обезжиривают при помощи растворителя или ацетона, после чего подсушивают (летом на солнце, а альтернативно на горелке плиты). Затем свечу обрабатывают 20%-й раствором уксуснокислого аммония (жидкость горячая). При необходимости свечу зачищают, используя для этого щетку капроновую или по металлу. Напоследок деталь промывают и подсушивают.

Почему на поршне три кольца?

Два верхних кольца, установленные в канавках поршня, необходимы для поддержания сжатия. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное «3», представляет собой масляный скребок:

Менее 3 колец на поршне, не используются в 4-х тактных двигателях внутреннего сгорания

Когда двигатель работает, детали нагреваются, металл расширяется от тепла, и размер всех зазоров уменьшается. Если зазор между концами кольца меньше рекомендованного производителем, то после нагрева такое кольцо царапает стенки цилиндра. Измерения должны проводиться без нагрева детали, а само кольцо должно быть помещено в цилиндр:

Зазор не может быть измерен без доступа к блоку цилиндров.

Используйте специальные щупы (полоски), чтобы определить размер зазора. Обычно рекомендуемые значения находятся в следующих диапазонах: 0,2-0,5 мм. Тем не менее, обязательно ознакомьтесь с документацией!

Штиль 180 зазор свечи зажигания

Свеча — это тот элемент двигателя, который на 90% определяет легкость его запуска. Поэтому перед первым запуском любого устройства с бензиновым двигателем советую использовать новую чистую свечу. Тогда первый старт не вызовет у Вас бурю эмоций, воспоминание матушки и Вы не выдерете с «мясом» стартер движка. Та же ситуация возникает после зимнего хранения бензоинструмента в холодных, сырых помещениях как то гараж, подвал, сарай. Опять же не усердствуйте с переливом масла (лучше чуток меньше нормы, хотя бы при первом старте). Избыток масла тут же зальет свечу и Вы не сможете завести свой двигатель. Но если новой свечи нет, то читаем дальше.

Для двигателя DP200 KIORITS

, DP270
KIORITS,
для двигателей GX240
HONDA,
GX270
HONDAмотоблокаМТЗ-05
по паспорту
рекомендованы свечи
:

• BP6ES , BPR6ES (NGK), зазор 0.70-0.80 мм;
• W20EP-U , W20EPR-U (DENSO)

Для двигателей бензотриммеров

мощностью 1.75 kw по паспорту
рекомендованы свечи
Champion DY8Y, зазор 0.635 мм, момент затяжки 12 — 15 нм:

• Champion RCY7Y
• Oregon PR-17Y
• Bosh WSR9E
• NGK BPMR4A
• DENSO W14MPR-410

Прокаливание свечи бензопилы, бензотриммера

Много читал в Интернете «рекомендаций». Понятно, продавцы свечей заинтересованно призывают к покупке новых, пугая тяжкими последствиями от попыток реанимации свечей. Было несколько сообщений, что при работе свеча охлаждается воздушно-капельной смеью чуть ли не до комнатной температуры. Но вот посмотрим красочную картинку фирмы NGK (фирма-изготовитель), на которой видим, что при нормально работающем движке температура юбки свечи находится в пределах 450 – 850°С. При этих температурах цвет свечения юбки – от тёмно – красного (680 °С ) до вишнёвого (780 °С ). Так что либо с помощью горелки, либо под пламене газовой плиты разогреваем юбку свечи до вишнёвого свечения, а потом оставляем охлаждаться естественным путём до комнатной температуры. Конечно, надо быть осторожным в части перегрева верхней части свечи — фарфорового изолятора, покрытого эмалью, вот эта часть свечи действительно не должна перегреваться. Поэтому при прокаливании можно поместить свечу в трубу соответствующего диаметра, я использовал «китайский» торцевой свечной ключик, который был в комплекте с бензотриммером.

Далее, аккуратно кисточкой очищаем центральный электрод. И можно использовать. Вот чистка стальной щёткой, или пескоструйкой действительно приведёт к физической деформации электрода свечи, что в последующем ухудшит её работоспособность – это явно понятно. Опять же понятно, что перед стартом бензопилы или триммера не будешь каждый раз прокаливать свечу, а будешь выяснять причину, по которой свеча приходит в плохое состояние. Но, когда приходится заводить бензомотор в первый раз, и неизвестно, где и в каких условиях он хранился, и как консервировался, то прокалка свечи может вполне помочь.

Очистка свечей зажигания с помощью растворителей

Поиски в интернете позволили найти ещё один неплохой метод очистки свечей от нагара.

Дело в том, что сейчас легко можно найти гель для очистки электроплит, именно такой, который очищает от нагара. На кухне нашел гель Санита, взял старую зубную щётку, измазал этим гелем закопченный электрод, оставил на минут 10-15, смыл под струей холодной воды, повторил процедуру раза три и получил почти белый электрод. Если такая быстрая терапия не помогла, то можно покрыть свечу гелем и оставить на ночь.

Во первых, рекомендуют не сильно зажимать (момент затяжки 12 — 15 нм, как мною написано выше), тогда и проблем с отвинчиванием будет меньше. Выкручивать надо против часовой стрелки ;). Мне понравилось, что советуют откручивать на горячем двигателе. Странно, но необходимость то откручивания возникает в большинстве случаев, когда он не заводится! И движок холодный!? Я понимаю — в автомобиле, когда одна из 4 свечей не работает, движок можно прогреть и на трех. Не выкручивается — надо залить WD40, «жидкий ключ», керосин, ждать и пробовать раскачивать.

Влияние правильного зазора на производительность двигателя

Очистка. Это действительно важный параметр. Это может быть большим или слишком маленьким.

Небольшой разрыв

Если между электродами установлены небольшие значения, они обнаружат зазоры в системе зажигания. Дело в том, что искр, образующихся между электродами как можно ближе друг к другу, недостаточно для воспламенения топливной смеси. Искра, хотя и сильная, недостаточна. Вот почему многие машины фактически дергаются при движении и не развивают достаточную скорость. На карбюраторах он может заполнить свечи зажигания, что только создаст проблемы. Это обычно троица. Разрыв должен быть увеличен!

READ Как Пользоваться Плиткорезом Ручным Видео Русское

Небольшой дорожный просвет. Сколько? Если говорить о размерах, то это около 0,1-0,4 мм. Не забудьте проверить свечи после покупки, чуть ниже дам дельный совет, а пока поговорим о дальнем расстоянии.

Большой разрыв

Вы знаете, но многие производители заранее устанавливают нормальное расстояние между электродами. Но со временем это может увеличиться.

Естественно носить свечу, что проявляется большим пробегом. Ведь электроды сделаны из металла, который под воздействием температуры и постоянных электрических разрядов начинает медленно выгорать. Верхняя, похожая на букву «Г», и нижняя страдают. Вершина становится тонкой, вместо прямоугольной формы она начинает закругляться, потому что стороны горят. Дно просто опускается.

Из-за этого расстояния искра, проходящая между контактами, ослабевает. И значительно! Также может быть недостаточно воспламенить топливо.

Часто из-за этого разрушается нижний контактный изолятор, суть в том, что искра пытается найти кратчайший путь между электродами.

Зимой есть большая вероятность, что машина просто не заводится.

Еще один важный аспект: отложения часто могут появляться на удаленных электродах в виде осаждения, искра так «страдает» на большом расстоянии, и появляется налет! Это может не пройти вообще. Поэтому важно после определенного пробега, с нашим топливом, оно может быть уже 15 000 км, открутить свечи зажигания, при необходимости заменить их или почистить.

Большое расстояние. От 1,3 мм и выше.

Зазор и другие параметры свечи

Основные параметры, которые нужно знать покупателю:

• диаметр резьбы, которая вкручивается в цилиндр;
• длина этой резьбы (в просторечие юбки или рубашки);
• зазор между центральным токонесущим сердечником и боковым электродом (массой), между которыми образуется искра.

Точный зазор для каждой модели бензопилы указан в Инструкции по эксплуатации. У разных моделей он колеблется в примерных пределах 0,45 — 0,55 мм.

Есть и другие параметры. Например, шаг резьбы. Но он стандартизирован для всех свечей такого типа (М10х1) и при покупке над ним не задумываются.

Есть параметры напряжения на свече. Они огромны, от 10 до 20 тысяч Вольт и выше. Их учитывают производители для расчета изоляторов и т.д. Пользователю точное напряжение знать не обязательно.

Важно помнить, что при касании свечного контакта или электрода свечи при рывке стартера можно получить очень ощутимый удар электротока. Убить он не может, потому что при высоком напряжении у тока зажигания маленькая сила, которая измеряется в микроамперах. Однако бьёт весьма ощутимо.

Производители свечей: обзор лучших

Свеча зажигания не относится к сложному высокотехнологичному товару, поэтому настроить их производство может кто угодно в «гаражных условиях». В этом главная неприятность для потребителя, т.к. несмотря на простоту, в кустарных условиях малого производства невозможно сделать качественный товар. Поэтому лучшие свечи зажигания делают крупные специализированные фирмы, которые дорожат своей репутацией. Самая известная из них — Brisk.

К тому же известные производители бензопил сами выпускают свечи.

Качественные свечи зажигания выпускают следующие производители:

Это самые известные бренды, но список неполный, многие производители бензопил сами выпускают свечи зажигания.

Кроме этих брендов, на рынке широко распространены «безымянные» свечи от неизвестных производителей. Они имеют только цифровую маркировку и стоят намного дешевле брендовых. По отзывам пользователей, они имеют нестабильное качество. Если повезёт, могут даже послужить достаточно долго. Иногда — недолго. Бывает и так, что они продаются изначально бракованными.

Поэтому когда возникает вопрос, что выбрать: дешевый вариант или дорогой, например Husqvarna или Champion (по цене они примерно равны), лучше сделать выбор в пользу качества.

Какой ресурс у свечей

Свечи зажигания относятся к расходным материалам, то есть заведомо имеют срок службы меньший, чем у бензопилы. Технологически принято считать срок службы свечи зажигания у бензопил — 100 моточасов. После этого срока ее рекомендуется менять. На практике этот срок может быть значительно выше или ниже. Выше при следующих условиях:

• при работе используется качественный бензин и масло;
• не было критического перегрева двигателя и перекаливания свечи;
• правильно выставлен зазор, нормальная электрическая дуга (искра);
• приняты меры профилактики: «нулевкой» зачищен контакт между центральным и боковым электродом, удалено загрязнение внутри свечи.

Наоборот, снижают срок службы свечи некачественное топливо, перекаливание, загрязнение. Неправильный зазор приводит к тому, что слишком длинная или короткая дуга ускоренно выжигает электроды (эффект электросварки).

Решение ремонтно-восстановительных проблем

Дефицит на запчасти и расходные материалы к бензопилам бренда Штиль отсутствует. Высокая ремонтопригодность и удобный доступ к системам инструмента позволяет его владельцам устранять эксплуатационные отказы и неисправности своими руками. Залогом популярности продукции этого бренда является высокое качество расходных и комплектующих материалов.

Если двигатель сбавил мощность, причина, скорее всего в забитом воздухоочистителе, течет масло — следует убедиться в герметичности масляного резервуара и маслопровода. Устранение таких неисправностей производится с минимальным набором ремонтных навыков.

Как оценить состояние свечи визуально

Первый признак выхода свечи из строя можно обнаружить сразу, даже не выкручивая её из цилиндра – темный поясок на белом изоляторе сразу над железным шестигранником под ключ. Это означает, что свеча потеряла герметичность, и продукты сгорания пробиваются на поверхность. Такая свеча подлежит замене сразу и без вариантов.

Оценка по нагару

Общепринято считать, что при нормальной работе всего ДВС и свечи на ней должен быть нагар кофейно-шоколадного цвета. Однако это не всегда так. Нагар такого цвета появляется только при высоких температурах и после определенного времени непрерывной работы.

Например, если пилить толстые бревна на высоких оборотах около часа, то на свече может быть нагар именно такого цвета. И наоборот, бензопила будет вполне нормально заводиться и работать некоторое время на небольших оборотах.

Если пила по каким-то причинам заглохла, можно вывернуть свечу и увидеть, что она немного влажная от не догорающего топлива и темная. Однако это ни в коем случае не является показателем того, что именно свеча вышла из строя.

Разгерметизация свечи

Кроме воспламенения топлива, свеча зажигания выполняет еще одну пассивную функцию — обеспечивает герметичность камеры сгорания, без чего невозможна рабочая компрессия и вообще нормальная работа двигателя. О разгерметизации свидетельствует появление темного пояска на изоляторе, о чем говорилось выше.

Разгерметизация происходит исключительно при механическом разрушении. То есть, изолятор свечи мог треснуть или даже развалиться. Предпосылкой к этому могут быть как дефекты при изготовлении, так и экстремальная эксплуатация с сильными перегревами и резкими охлаждениями. Например, при работе на сильном морозе свеча сначала раскаляется. Двигатель глушат, свеча резко остывает. Если цикл повторяется, изолятор может не выдержать.

Такое же может случиться при попадании воды или при ударе.

Нагар между электродами

Нагар образуется по следующим причинам:

• несгораемые примеси в некачественном бензине;
• нежелательные компоненты в некачественном (поддельном) масле;
• попадание пыли через некачественный воздушный фильтр;
• низкая температура сгорания при долгой работе непрогретого двигателя на холостых оборотах или на морозе;
• проблемы с отведением выхлопных газов.

Одним словом, плохая работа свечи не может быть причиной нагара. Напротив, нагар может вызвать проблемы в работе свечи. Если он образуется между электродами, где возникает искра, то может сработать как изолирующая прокладка и искра пропадёт. Именно поэтому контакт в этом месте рекомендуется аккуратно чистить наждачкой — нулевкой после 50-70 моточасов или при появлении нагара.

Другое слабое место свечей — это внутренний зазор по окружности между изолятором и железным корпусом, несущим «минус». Если он забивается токопроводящей грязью или нагаром, то замыкание плюса и минуса может возникать не между электродами, а внутри корпуса свечи.

Об образовании нагара между электродами свечи и о связи нежелательного результата с качеством топливной смеси рассказывают в видео:

Обрыв центрального электрода

Среди нормальных свечей такой дефект встречается исключительно редко, то есть почти никогда. Он означает, что свеча просто развалилась, а делали её неизвестно где и как.

Центральный электрод представляет собой цельный медный стержень, залитый керамикой изолятора. При работе бензопилы не возникает никаких нагрузок и сил, которые могут как-то растягивать или давить на этот стержень. Именно поэтому надо сильно постараться сделать свечу зажигания так, чтобы у неё оборвался центральный электрод.

Рекомендуем прочитать интересную статью о том что делать, когда заливает свечу на бензопиле и что делать.

Проверка сапуна и его чистка.

Сапун является еще одним элементом, от неправильной работы которого бензопила может не завестись или заглохнуть в процессе распиловки. Данный элемент находится на крышке топливного бака в области отверстия для воздуха. Это своеобразный клапан не позволяющий вытекать бензину и выравнивающий давление воздуха, необходимое для свободного поступления топлива в карбюратор.

В случае загрязнения сапуна работающая бензопила глохнет, а при запуске она отказывается заводиться. Все дело в том, что через отверстие перестает поступать воздух. Как следствие, внутри топливного бачка создается отрицательное давление (вакуум), препятствующее поступлению бензина на карбюратор.

Определить проблему довольно просто. Отсоедините от карбюратора шланг подачи топлива и посмотрите, что происходит с бензином. Если он беспрепятственно вытекает хорошей струйкой, то с сапуном все в порядке. В случае его отсутствия или он течет слабо и прерывисто, то причина опознана – сапун забит грязью. Решить проблему можно чисткой воздушного отверстия обычной иглой или мощной струей сжатого воздуха.

Как правильно подобрать свечу для бензопилы

Несмотря на унификацию и взаимозаменяемость в рамках совпадающих параметров свечей даже разных брендов, это очень важный момент.

Самое важное, чтобы длина резьбы (юбки) была точно такой же, как у родной свечи.

1. Если вкрутить свечу с длинной резьбой, она может достать до поршня, и он будет поврежден даже при попытке завести двигатель. У свечи при этом уменьшится зазор.
2. Если резьба будет слишком коротка, топливная смесь будет воспламеняться не в камере сгорания, а в резьбовом канале цилиндра. Бензопила может даже некоторое время работать, но скоро этот канал полностью закроется нагаром.

В инструкции по эксплуатации к каждой бензопиле точно указано, какая используется свеча. По этим данным и следует подбирать новую.

Если инструкция утеряна или бензопила куплена с рук, свечу подбирают, сообщив продавцу модель бензопилы. Но здесь есть риск найти плохо подходящий аналог.

Третий вариант — подбор по размерам, маркировке и внешнему виду родной свечи.

Даже если свеча работает исправно, желательно иметь запасную. Это нужно для диагностики. Если бензопила глохнет, первое, что делают — меняют свечу, чтобы убедиться, в ней ли причина.

Это нужно и для того, чтобы не останавливать работу с бензопилой, если единственная свеча выйдет из строя неожиданно и в самый неподходящий момент.

Как проверить и как это установить

Процесс не так сложен, как кажется на первый взгляд. Сначала просто открутите свечи зажигания, затем поищите повреждения, если их нет, вы можете сначала почистить их, а затем проверить зазор.

Зонды похожи на металлические изогнутые буквы «G», разных размеров, мы просто размещаем их между электродами и определяем зазор с точностью до 97%. Если он больше, например, на инжекторе, чем на 1,1 мм, контакты собраны вместе, можно просто постучать ручкой отвертки. Если он слишком близко, отодвиньте его, проверьте снова с помощью зонда.

Проверьте мое видео.

READ Подключить Шуруповерт К 220

Устройство бензопилы Штиль 180

Конструкции Stihl 180 свойственна простота, а также высокое качество деталей и сборки. В комплектацию модели входит 2-тактный бензиновый двигатель, объемом 31,8 см3. Внутренние стенки цилиндра и поршневая группа ДВС покрыты защитным веществом из сплава хрома. Это продлевает сроки эксплуатации двигателя и делает его устойчивым к коррозии. Переработанные выхлопные газы из мотора попадают в глушитель, отведенный в сторону от оператора. Среди преимуществ мотора выделяется высокая надежность, хороший запас крутящего момента, долговечность. ДВС не нуждается в специальном уходе. Все, что требуется от владельца – это использовать качественное горючее и масло.

Для приготовления топливной смеси в устройстве пилы предусмотрен карбюратор. Особая конструкция этого узла позволяет сократить затраты горючего без потерь в КПД бензопилы.

Запуск инструмента выполняется при помощи ручного стартера. За воспламенение топлива в цилиндре бензопилы отвечает свеча и система зажигания. Крутящий момент ведущая звездочка получает от мотора через долговечную систему сцепления.

Рабочие органы модели представлены пильной шиной и цепью. Для регулировки положения цепи на шине пила оборудована боковой звездочкой. Она дает возможность настроить уровень натяжения цепи без дополнительных инструментов. В передней части инструмента можно установить зубчатый упор. При необходимости вместо шины для работы с пилой можно использовать различные насадки в виде дрели или болгарки.

В комплектацию инструмента входят щитки, защищающие правую и левую руку вальщика. Для защиты цепи от разрыва инструмент оснащен эффективным инерционным тормозом. Он мгновенно срабатывает при попадании цепи на гвоздь или другой твердый предмет,

Все запчасти и рабочие механизмы пилы Stihl 180 помещены под прочный пластиковый корпус. Он предоставляет свободный доступ к свече, резервуарам для бензина и масла, а также ко всем винтам и пружинам. Это упрощает обслуживание и ремонт инструмента своими руками.

Органы управления модели представлены кнопкой включения и выключения зажигания, рычагом переключения положения заслонки дросселя, рычагом газа. В боковой части инструмента находиться рукоятка и трос стартера.

Схема бензопилы Stihl 180 максимально проста и эффективна. Благодаря эргономике, легкости и небольшим габаритам, инструмент может использоваться не только опытными вальщиками, но и начинающими садовниками. При работе немецкая бензопила Stihl MS 180 будет показывать высокую эффективность, независимо от погодных условий, а также поставленных задач.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

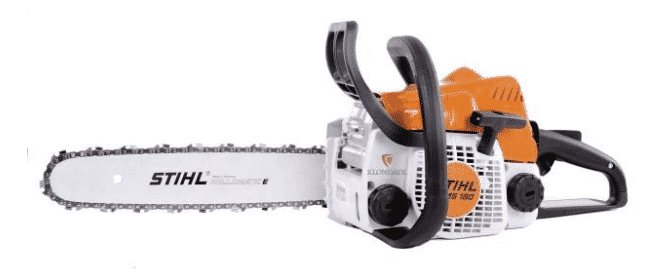

Бензопила Штиль МС 180 – технические характеристики

Бензопила Stihl MS 180 выделяется солидными техническими параметрами. В их число входит:

• мощность – 2 л. с.;
• емкость резервуара для топлива – 270 мл;
• емкость резервуара для заливки масла – 260 мл;
• возможная длина используемой для работы шины – 30–35 см;
• шаг цепи – 3/8 «
• масса в собранном виде – 4 кг.

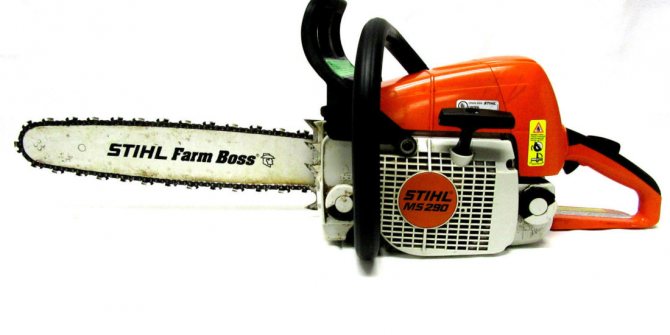

Stihl MS 290 и MS 341 – конструкция и области применения

Эти мощные модели можно эксплуатировать в самых разных областях. Они используются для бытовых нужд, в строительстве с насадкой-короедом и другими приспособлениями. В конструкцию моделей включена система гашения вибрации, инерционный тормоз и система облегченного запуска.

Среди характеристик пил необходимо выделить:

• Объем цилиндра – 57 и 59 см3 соответственно;
• Мощность моделей – 4,1 b 4,5 л. с. соответственно;
• Объем топливного бачка – 560 и 600 мл соответственно;
• Емкость бачка для масла – 250 и 300 мл соответственно;
• Вес – 7 и 7,8 кг соответственно.

Данные модели достаточно популярны, поэтому для их безопасного хранения всегда можно купить качественную фирменную сумку. При желании сэкономить, владельцы моделей могут приобрести станок для заточки цепей.

Комплект поставки бензопилы Stihl 180

При покупке этой модели фермер получает полный перечень оборудования, необходимого для сборки, а также использования инструмента.

В базовый комплект поставки бензопилы входит:

• шина, длиной 35 см;
• цепь с шагом 3,8 » и шириной паза 1,3 мм;
• защитный чехол для шины;
• инструкция по эксплуатации на русском языке.

Вместе с инструментом покупатель также получает фирменный ключ и отвертку, с помощью которых можно быстро разобрать пилу для ее ремонта.

Пропорция масла и бензина для бензопилы Штиль 180

Перед непосредственным началом работы с немецкой моделью Stihl MS 180, ее потребуется заправить. Важную роль при этом играет соблюдение количество используемого бензина и моторного масла. Как указано в заводской инструкции по эксплуатации, для смешивания горючего следует придерживаться пропорции 1:50, то есть, в 50 частях бензина потребуется размешать 1 часть масла. Таким образом, в 1 используемом литре горючего нужно разбавить не более 20 мл масла.

Важное значение также имеет качество горючего и масла. Для заправки бензопилы Stihl MS 180 производитель советует использовать бензин с октановым числом не ниже 90. В качестве смазочного материала подойдет моторное масло для 2-тактных двигателей производства компании Stihl.

Как завести бензопилу Штиль 180?

Чтобы продлить сроки эксплуатации пилы Stihl MS 180, нужно изучить особенности ее запуска. Порядок действий при начале работы с инструментом выглядит следующим образом:

1. Вначале потребуется активировать механизм цепного тормоза пилы. Для этого его штатную пластиковую рукоятку следует перевести в переднее положение;
2. Далее нужно снять защитный щиток шины, нажать кнопку декомпрессионного клапана. Это даст возможность облегчить запуск мотора, а также начало работы всех важных механизмов пилы;
3. После этого нужно несколько раз нажать на топливный насос подкачки воздуха;
4. Затем нужно перевести комбинированный переключатель в положение только холодного запуска;
5. Далее потребуется установить инструмент на ровную поверхность так, чтобы шина и цепь не касались грунта. Пилу нужно захватить обеими руками, и наступить правой ногой на площадку в задней части пилы – это обеспечит устойчивость инструмента;
6. Затем нужно медленно потянуть рукоятку стартера на себя до появления сопротивления. После этого потребуется несколько раз сильно потянуть трос;
7. При запущенном моторе потребуется несколько раз нажать на рычаг газа пилы. В это же время штатный комбинированный переключатель следует перевести в положение работы на холостом ходу;
8. Затем потребуется потянуть рычаг штатного цепного тормоза на себя до появления характерного щелчка.

После выполнения всех перечисленных процедур, можно приступать к работе с инструментом. Во время спиливания веток и стволов деревьев нужно строго придерживаться правил техники безопасности.

Обкатка бензопилы Штиль МС 180 – советы новичкам

Купленная бензопила Stihl в комплектации MS 180 обязательно должна пройти подкатку. Это даст возможность деталям инструмента притереться для дальнейшей слаженной работы основных механизмов пилы.

Перед тем, как обкатать бензопилу Штиль 180, следует заправить ее новой топливной смесью. Также потребуется залить свежее масло для смазки цепи бензопилы Штиль 180. Дальнейший порядок действий выглядит следующим образом:

1. Сначала нужно выключить цепной тормоз, чтобы исключить риск плавления корпуса в месте, где установлено сцепление. Тормоз также защитит оператор от возможных повреждений;
2. Далее следует завести пилу и дать ей 15 минут поработать на холостом ходу мотора. При этом каждые 30 сек нужно нажимать на рычаг газа;
3. После этого нужно перевести пилу на работу в обычном режиме. В это время следует начать распиловку тонких веток, постепенно переходя к работе с более крупными ветвями.

Как правило, на подготовку инструмента уходит не более 30–35 минут. Во время обкатки и при дальнейшем использовании пилы Stihl MS 180 нужно постоянно следить за тем, чтобы под цепь не попадали гвозди и другие твердые предметы.

Правила работы и техника безопасности

Цепная пила. Травматический инструмент. Этот факт не должен вызывать панического страха. Он призван поощрить владельца постоянно контролировать свои действия во время работы.

Итак, какие меры безопасности требуют при работе с бензопилой?

Во-первых, не жалейте денег, чтобы приобрести набор рабочей одежды (перчатки, защитный шлем, костюм и специальную обувь). Это станет надежной защитой от повреждений.

В частности, перчатки для таких пил хорошо защищают пальцы от травм. Их ткань при контакте с цепочкой извивается вокруг нее и блокирует ее, спасая пальцы от острых зубов. Защитный шлем не позволит чипсам повредить глаза и защитит вашу голову от падающих веток.

Туфли лесоруба оснащены стальными пластинами. Если пила неожиданно отскакивает, они принимают режущий удар.

Во-вторых, не держите пилу прямо перед собой. Держите его ногами в сторону от косильной лески среза.

В-третьих, крепко держите пилу всеми пальцами вокруг ручек. В этом случае правую руку нужно держать на задней ручке, а левую. На передней.

Эти три основных правила нужно дополнить другими не менее важными моментами:

Осторожно вставить ходовую пыльцы в надрез. Остерегайтесь резки кончиком шины (откат высокий). Удалите из рабочей зоны посторонние предметы, которые могли бы попасть или упасть. НЕ наклоняйтесь слишком низко при резке, чтобы избежать потери равновесия. Не работает с бензопилой над плечами. Не держите инструмент слишком далеко от вас, чтобы спина и руки не напрягались и не уставали во время длительной работы. Спину держите прямо, а ноги широко расставлены. Разрез можно сделать с обеих сторон бруска. Следует иметь в виду, что при резке с нижней кромкой цепь тянет пыльцы вперед, а при работе с верхней частью тянет пыльцы назад. Остановите двигатель или тормозной цепь перед перемещением пилы на новое рабочее место (в режиме холостого хода).. Хорошо правило

Не работать самостоятельно, а со спутником, который может оказать первую помощь

Хорошо правило. Не работать самостоятельно, а со спутником, который может оказать первую помощь.

Перед деревом AL-KO нужно осмотреться. Оцените его длину и направление роста, расположения соседних объектов (зданий, линий электропередач), чтобы, если ствол упал, он не повредил их. Не помешает учесть направление и силу ветра.

Прежде чем вырезать дерево, нужно встать справа от него и вырезать его (под углом 45 градусов на глубину не более ¼ диаметра ствола). Срез делается из стороны падения дерева (направление естественного наклона ствола). После этого делается горизонтальный подрез с другой стороны. Основной рубок. Он не встает к наклонной выемки на несколько сантиметров, чтобы дерево не развалилось досрочно ( и 2).

Чтобы исключить зажим пилы в основном срезе, в нее вставляется деревянный клин.

Во время работы нужно следить, куда движется багажник. Это правило поможет вам избежать серьезных травм, если ствол упадет в внеплановом направлении.

Когда дерево начнет падать, быстро снимите пыльцы обрезание, выключите его двигатель и оставьте рабочую зону.

Срубив дерево, не стоит расслабляться, поскольку статистика фиксирует основное количество травм именно на стадии обрезки ветвей.

Чтобы безопасно выполнить эту работу, следуйте этим правилам:

• Зафиксируйте ствол прокладками, чтобы он не двигался и не катился;
• Встаньте слева от поваленного дерева и начинайте срезать с нижних ветвей;
• Обрезают толстые ветви, начиная с их конца и постепенно двигаясь к стволу.

Если бензопила застряла, когда видите поваленное дерево, а не дергайте его, пытаясь вытащить ее. Сначала выключите двигатель и воспользуйтесь толстыми рычагами, чтобы попытаться поднять или наклонить ствол, чтобы расширить разрез.

READ Обзор Бензопилы Huter Вс 62

Регулировка карбюратора бензопилы Штиль 180 своими руками

Настройка карбюратора Stihl MS 180 необходима для гарантии эффективной работы пилы при использовании в режиме максимальных оборотов, и экономии горючего. Для выполнения этой процедуры потребуется очистить воздушный и штатный топливный фильтр.

1. Сначала нужно завести инструмент и начать поочередно поворачивать винты H и L по часовой стрелке до упора. Затем оба винта потребуется медленно повернуть на 2 полных оборота в обратном направлении;
2. После этого нужно найти максимальные обороты мотора при работе пилы на холостом ходу. Для этого винт L следует поочередно поворачивать в разных направлениях. При этом винты не должны издавать скрипящих звуков. Как только базовые максимальные обороты будут найдены, потребуется медленно повернуть винт L на четверть оборота против хода стрелки часов;

После этого нужно поочередно проверить работу двигателя на минимальных холостых, а затем на максимальных оборотах.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Снять стартер с бензопилы Штиль 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

Используйте для замены оригинальный шнур Stihl подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Бензопила Штиль 180 – неисправности и ремонт

Существует ряд типичных поломок, с которыми чаще всего сталкиваются владельцы модели Stihl MS 180. Изучив причины их появления, вальщику будет проще устранить поломки своими руками.

Почему не заводиться бензопила Штиль 180?

Основная причина этой неисправности – это плохое состояние свечи зажигания Stihl MS 180. Если она сухая, значит топливо не попадает в цилиндр. Если свеча мокрая – значит, нужно найти место протекания топливного патрубка.

В любом случае для дальнейшей работы с пилой Stihl MS 180 потребуется открутить свечу, очистить ее от нагара и высушить. То же самое нужно сделать с деталями, расположенными под свечей. В конце свечу потребуется вкрутить на место и продолжить работу с пилой.

Почему заливает свечу на бензопиле Штиль 180?

Суть этой поломки заключается в проблемах с карбюратором. Для ремонта потребуется снять этот элемент, а также проверить его мембрану. В рабочем состоянии деталь должна быть не только целой, но и эластичной. Если мембрана загрубела, значит ее потребуется заменить.

Перед обратной сборкой карбюратора Stihl MS 180 его нужно очистить от пыли и нагара. Для этого следует использовать сжатый воздух в баллоне. После полного высыхания узла его можно собирать и устанавливать обратно на бензопилу.

Что делать, если не поступает масло на цепь бензопилы Штиль 180?

Если не смазывается цепь на немецкой пиле Stihl MS 180, то это говорит о засоре или неисправности магистрали, по которой циркулирует масло. Чтобы решить проблему, потребуется снять рукоятку инструмента, вытащить шланг и очистить его. После этого шланг нужно установить обратно на пилу, и смазать место монтажа герметиком.

Бензопила Штиль 180 глохнет при нажатии на газ – как решить проблему?

Если модель глохнет при наборе двигателем оборотов, то это свидетельствует о засорении топливного фильтра. Из-за этого элемент не способен пропускать горючее, которое необходимо для увеличения оборотов ДВС Stihl MS 180.

В этом случае необходимо снять топливный фильтр и промыть его чистым бензином. Если это не помогло, то нужно тщательно проверить заводской воздушный фильтр. Если в нем скопилось большое количество мусора, то его потребуется заменить новым элементом.

Что делать, если пила глохнет на холостом ходу?

Если бензопила Stihl MS 180 глохнет через некоторое время после запуска в режиме холостого хода, то это говорит о поломке топливного насоса. Чтобы убедиться в этом, нужно воспользоваться вакуумметром. Если прибор показал неисправность насоса, то механизм потребуется заменить.

Еще одна причина неисправности – это износ сальников Stihl MS 180. После долгого использования пилы они теряют свою форму и эластичность, пропуская большое количество горючего. В случае износа сальников, их потребуется заменить.

Бензопила плохо заводиться на холодную – устранение поломки

Чаще всего причиной этой неисправности служит изначально неправильно установленный зазор между катушкой зажигания и маховиком бензопилы Stihl MS 180. В этом случае нужно разобрать инструмент и сделать замеры между контактами и маховиком.

Источники:

https://101benzopila.ru/svecha-zazhiganiya-na-benzopilu-kakoj-zazor-i-kak-vybrat/ https://www.sites.google.com/site/leckovstina/benzopila/sve4i https://benzopilok.ru/remont/svechi-dlya-benzopily.html https://tehnika4sad.ru/benzopily/stihl-180.html

0 0 голоса

Рейтинг статьи

Неисправности двигателя

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения — инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного двигателя смотрите тут).
Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером — чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят — есть искра или ее нет.

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Бензопила STIHL, а конкретно модель MS 180, употребляется в большей степени для заготовки древесной породы и выполнения разных строй работ. STIHL 180. Регулировка зажигания бензопилы STIHL 180. STIHL 180, видео. Схожее оборудование применяется очень нередко благодаря большенному перечню функций и способностей. Главной особенностью таковой модели является сниженная вибрация, что очень животрепещуще. Естественно, в процессе использования бензопила может выйти из строя, а означает, придется заняться ее ремонтом.
