Бензопила требует регулярной диагностики и периодической замены изношенных деталей. При регулярной эксплуатации в негодность приходит не только пильная гарнитура, но и ведущая звездочка. В данном инструменте она выступает диском сцепления, из-за чего на нее приходится существенная нагрузка как при запуске, так и во время работы. Звездочка на бензопиле имеет простую конструкцию, поэтому ремонт и профилактику несложно проводить своими руками. В статье мы рассмотрим, как определять степень износа этой детали и осуществлять плановую замену.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

1. Засор масляного фильтра или масленой системы;
2. Отсутствие резьбы на червячной передаче маслонасоса;
3. Засор или неисправность самого насоса;
4. Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

Особенности замены звезды для бензопил разных марок

При замене или ремонте бензопилы следует учитывать конструктивные особенности модели. Специфика обслуживания сцепного барабана популярных производителей:

• Stihl (Штиль). У моделей этой марки встречаются цельные и разборные типы звездочек. Для раскручивания сцепления потребуется головка на 19 и вороток. Следует обращать внимание, что резьба левая, а за сцеплением установлена отражающая пластинка (расходный материал, часто ломается при диагностике барабана).
• Partner (Партнер). Особенность данной марки в том, что при замене звездочки рекомендуется менять и подшипник. Если игнорировать этот шаг, после планового ремонта есть риск нарушения работы цепи, изменения шага при активном пилении.
• Husqvarna (Хускварна). Во многих моделях Husqvarna используется звездочка со сменным венцом. Это упрощает плановую замену и ремонт. При разборе инструмента потребуется ключ на 13 для фиксации вала со стороны крыльчатки.
• Carver (Карвер). В отличие от других производителей, специфических особенностей конструкции сцепления нет. В зависимости от марки звезда может быть цельной или разборной.

Как провести замену барабана сцепления

Для выполнения замены барабана сцепления необходимо использование исключительно определенного типа конструктивного элемента данного оборудования. Наряду с этим должна осуществляться одновременная замена подшипника конструкционного элемента.

Чтобы провести ремонтные работы необходимо воспользоваться специальным ремонтным комплектом, в котором предусмотрена ведущая звездочка и подшипник. Приобрев ремонтный комплект, необходимо выполнить подготовку требуемых материалов и инструментов. Среди основных инструментов, которые понадобятся для проведения ремонта обязательно наличие:

• универсального ключа (предусмотрен в комплектации к бензопиле);
• поршневого стопора, может быть как пластиковым, так и металлическим;
• спецсъемника к центробежному механизму или барабана сцепления.

Проведение подобной работы предусматривает определенные этапы. При выполнении каждого из них необходимо учитывать конструктивные особенности конкретной бензиновой пилы. Но при этом принцип и метод данного процесса является одинаковым для всех моделей агрегатов.

Когда менять звездочку бензопилы: виды неисправностей

Главная проблема у ведущих звездочек – износ зубьев. При нормальном режиме работы ведущая звездочка для бензопилы имеет минимальный износ– при соблюдении правил эксплуатации и нормальной смазке цепи. Но если во время распила полотно наткнется на твердый предмет (камень, гвоздь и т.д), тот зубец, который в этот момент производил перемещение цепи, получит очень сильный динамический удар. Настолько сильный, что зубец легко может сломаться. В результате при работе цепь будет проскальзывать и может сорваться с шины – это приведет к травме или поломке других элементов.

Несмотря на постоянную смазку полотна, движущаяся с огромной скоростью цепь все равно оказывает абразивное действие на звездочку. Поэтому со временем она в любом случае износится – чтобы знать, когда нужна замена звездочки на шине бензопилы, производите регулярный осмотр этого узла.

Выход из строя подшипника маловероятен при условии правильной эксплуатации. Если он вовремя и хорошо промазывается, то звездочка сотрется гораздо быстрее, чем подшипник. Тем не менее, если это произошло, то необходимо открутить звёздочку на бензопиле, заменить подшипник, предварительно хорошо его промазав, после чего установить ее назад.

Когда и зачем нужна замена изношенной звездочки бензопилы

Ведущая звездочка цепной бензопилы или электропилы — одна из самых важных частей пильного аппарата. Основная функция звездочки бензопилы: передача крутящего момента двигателя к пильной цепи. Эта передача осуществляется через центробежную муфту сцепления. По типам звездочки можно разделить на профессиональные и бытовые, как и цепи. В процессе эксплуатации бензопилы и пиления древесины ведущая звездочка, как и цепь, постепенно изнашивается.

Давайте узнаем подробнее, почему нужна замена изношенной звездочки цепной бензопилы или электропилы и когда лучше такую замену выполнить.

Основные признаки того, что звездочку нужно поменять:

• на вашей бензопиле была дважды произведена замена цепи (одно из действующих правил эксплуатации бензопилы и электропилы — при частой и активной работе инструментом после двух смен цепи следует заменить ведущую звездочку);
• ухудшилось качество пиления, цепь стала чаще нуждаться в подтягивании;
• вы установили новую цепь, к которой не подходит старая ведущая звездочка (эта деталь не универсальна, и также имеет свой шаг, кроме того, шаги ведущей и ведомой звездочек цепи должны совпадать, иначе инструмент не будет работать);
• вы используете другую шину, более короткую или более длинную.

Видео о замене звездочки на бензопиле:

Как продлить ресурс?

Как и любой механизм, бензопила нуждается в профилактических осмотрах и качественном обслуживании.

• После каждой замены звездочки проводите смазку подшипника.
• Отдавайте предпочтение качественным запчастям и надежным расходным деталям.
• Одновременная замена цепи и сцепления пилы приводит к изменению шага и износу гарнитуры. Не прибегайте к этому без крайней необходимости.
• Очищайте цепь и детали пилы от загрязнений, снимая защитную боковую крышку.
• Следите за звуком и вибрацией пилы во время работы. Если такт сбивается или появляется дребезжание, проведите внеплановое т.о. и диагностику инструмента.

Подбирая запчасти для ремонта или обслуживания, выбирайте детали, произведенные в той же стране, что и оригинальные. Это уменьшит вероятность несовпадения и не качественности, а также продлит срок службы бензопилы.

Стоит помнить, что при должном уходе и своевременном обслуживании, шестерня служит долго и очень редко требует замены. Если вы все-таки столкнулись с необходимостью замены, то воспользуйтесь нашими рекомендациями, они помогут все сделать быстро и аккуратно. Сам процесс замены звездочки занимает мало времени, самое главное это открутить.

Особенности пильных цепей

Рабочим механизмом пилы является цепь. Изготовление пильных цепей ведут по особой технологии:

1. Режущий элемент изготовлен из высокоуглеродистой стали, а применение хромирования или нанесения на резец победитового слоя. Чем сложнее технология изготовления, тем выше стоимость цепи.
2. Отверстия шарниров шлифуют, чтобы уменьшить трение и продлить срок службы.
3. Заклёпки используют только закалённые по особой технологии.
4. На зубья нанесены метки, по которым можно определить износ и выполнить равномерную заточку.
5. После соединения звеньев в цепь, изделие подвергают растяжке, чтобы обеспечить стабильность размера при работе.

Продуманная система автоматической смазки цепи увеличивает длительность службы. Новые пилы должны подбираться по характеристике, указанной в инструкции по эксплуатации бензопилы Штиль 180.

Необходимо знать, цепи с победитовой наплавкой стоят в 3-5 раз дороже обычных, но заточить их своими руками при ремонте бензопилы Штиль 180 невозможно. Пользуются таким инструментом чаще сотрудники МЧС.

Для длительного безремонтного периода необходимо использовать рекомендованное производителем инструмента масло. Применяется специальный минеральный состав, предотвращающий засмолку цепи. Недопустимо использовать масло, предназначенное для добавки в бензин для пил Штиль.

Часто спрашивают, можно ли выполнять пилой Штиль 180 продольные резы. Мощность пилы позволяет работать по распилу древесины только поперёк волокон.

Цена бензопилы Stihl MS 180 существенно отличается. Самая недорогая базовая модель обычной комплектации. Стоимость аппарата зависит от страны изготовителя. Немецкий или американский продукт дороже китайского по известным причинам.

Бензиновые цепные пилы, как и большинство других инструментов, требуют периодической диагностики поломок и замены изношенных запчастей. Весомая часть из них связаны с ведущей звездочкой для бензопилы или диском сцепления – одним из важных элементов всех без исключения бензопил. Не смотря на относительную простоту его конструкции и подсказки инструкции по эксплуатации, ежегодно тысячи неопытных мастеров заходят в тупик в данном вопросе и тратят деньги на сервисные центры или производят его неправильно, чем еще больше усугубляют проблему.

Замена сцепления

При замене сцепления не рекомендуем применять в качестве стопора металлические или пластмассовые предметы. Первые могут поцарапать цилиндр, вторые – замусорить его.

Центробежное сцепление бензопилы

Разбираем сцепление:

• Включаем тормоз остановки цепи, снимаем защитную крышку и демонтируем пильную гарнитуру;
• Удаляем грязь, опилки, засохшую смазку, если таковые имеются;

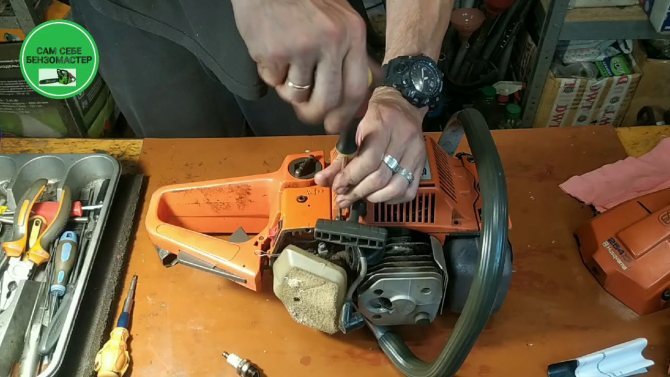

• Снимаем воздушный фильтр и насвечник;
• При помощи свечного ключа вывинчиваем свечу;
• Вращая коленвал, подводим поршень к верхней точке, затем отводим на 6-9 мм;
• Веревкой, диаметром 7-8 мм, стопорим поршень в верхнем положении;
• Специальным ключом-съемником откручиваем гайку на сцеплении.

Большинство движущихся деталей бензопилы, имеют правостороннее вращение. Поэтому в гайке на сцеплении предусмотрена левая резьба. Снимать крышку необходимо вращая ключ за часовой стрелкой. Запрещается проводить эту операцию при помощи молотка и зубила – собьете грани!

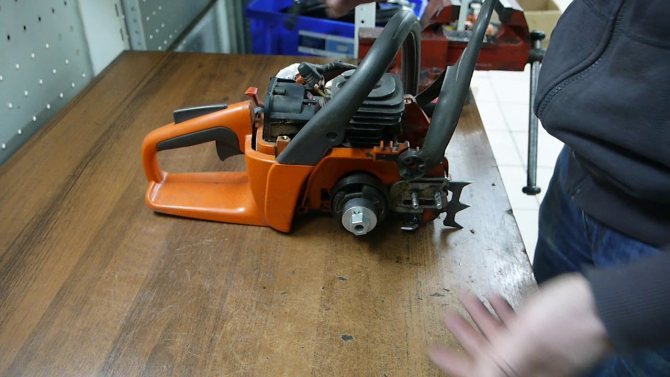

Снятие гайки сцепления

• Снимаем крышку и ведущую звездочку. Диагностируем неисправности и оцениваем износ деталей. Оцениваем состояние игольчатого подшипника;
• При необходимости проводим замену деталей на новые (чаще всего в этом нуждается ведущая звездочка);

Монтаж системы сцепления бензопилы проводится в обратном порядке, однако при этом следует обращать внимание на некоторые особенности

Нюансы при монтаже системы сцепления:

На некоторых моделях бензопил между ведущей звездочкой и сцеплением может находиться шайба Обратите внимание, какой стороной к двигателю она стоит; Некоторые приводы масляных насосов оборудованы специальной пружиной (усом), которая отвечает за передачу вращательного движения от ведущей звездочки на маслонасос

Важно так отрегулировать пружину, чтобы она свободным концом (усом) попадала в соответствующий паз на корпусе звездочки В противном случае пильная гарнитура не будет смазываться;

Как поменять звезду на бензопиле?

Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется

проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:

• свечной ключ;
• тросик длиной до 15 см или стопор поршня;
• заводской ключ для снятия муфты;
• разводной или гаечный ключ. Рисунок 3 – Необходимые инструменты для замены звезды

Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).

Как открутить?

Снять и заменить данную деталь несложно самостоятельно. Технология работы:

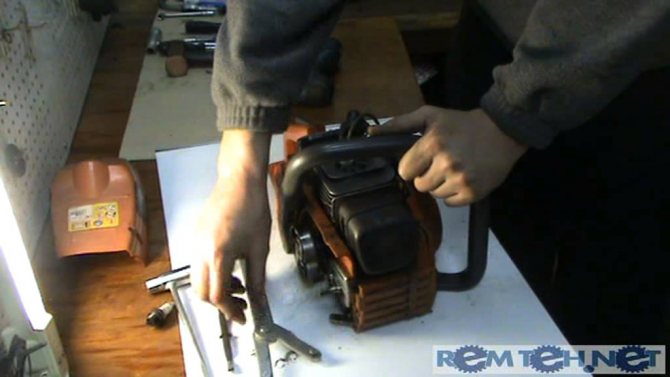

1. Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
2. Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
3. В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию. Рисунок 4 – Замена звезды на новую

Если звездочка является элементом барабана муфты, то менять придется всю деталь. При замене стоит обращать внимание на соответствие модели – она должна быть аналогичной заводской.

Как собрать?

Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.

Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.

Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.

Важно! При снятии звездочки бензопилы, муфты или барабана сцепления рекомендуется брать деталь с собой в магазин. Это позволит подобрать подходящий аналог.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

• высокая мощность двигателя;
• улучшенная система фильтрации двигателя;
• возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

• не заводиться;
• неустойчиво работать на холостых оборотах;
• заводиться и сразу глохнуть;
• не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

1. Засорился фильтр.
2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Ремонт карбюратора

Сердцем любой бензопилы является карбюратор, с которым связано большинство поломок инструмента. Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

1. Запускать бензопилу следует строго по инструкции.
2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Устройство бензопилы Хускварна 137 – особенности и преимущества

• Удобных прорезиненных рукояток в передней и задней части, а также ручки троса стартера;
• Прочных крышек стартера, цилиндра и механизма сцепления;
• Рукоятки цепного тормоза;
• Двух бачков – для топливной смеси и масла для смазки цепи;
• Рычагов смены положения и полной блокировки дроссельной заслонки;
• Кнопки включения зажигания:
• Глушителя;
• Прочной фирменной шины с ведущей звездочкой:
• Цепи и шестигранного винта, используемого в целях регулировки ее натяжения;
• Защитного щитка.

Под прочным корпусом бензопилы Хускварна 137 расположен 2-тактный двигатель, топливная система с карбюратором и надежная система зажигания.

Натяжные устройства

Классический натяжитель цепи бензопилы бюджетного класса, как правило, представляет собой резьбовый болт с регулировочным компонентом, стандартного или бокового расположения. Настройка натяжения цепи производится входящим в штатный комплект ключом или отверткой.

Более дорогие модели оборудованы удобными в работе устройствами, позволяющими натянуть цепь одним движением рычага или поворотом регулировочного диска.

В первом случае степень натяжения фиксируется контрагайкой, во втором — шина и натяжитель цепи блокируются в заданном положении установкой крышки. В обоих вариантах гарантируется надежная фиксация цепи в заданном положении, возможность компенсации ее вытяжки с минимальными потерями рабочего времени.

Особенность конструкций пил

Профессиональная бензопила марки STIHL

В эксплуатации уже существует несколько десятков бензопил разных производителей, мощностей, а главное специального назначения. Подразделяют пилы на:

• профессиональные (для валки леса и строительства);
• бытовые (садовые).

Соответственно, приводная шестерня у них будет разной, как и последовательность действий. Это особенность устройств редукторов пил. У большинства профессионального инструмента шина может изменять свое расположение на пиле в двух плоскостях.

Основные неисправности бензопил и действия по их устранению, описаны здесь.

Похожие записи

Как снять звездочку с бензопилы Хускварна, Партнер, Штиль своими руками

Движение цепи по шине бензопилы осуществляется за счет ведущей звёздочки, соединенной с редуктором мотора.

Износ шлиц на звездочке гласит о том, что ей требуется скорая подмена, в неприятном случае сцепления с цепью не произойдет, а сама цепь будет повреждена.

При этом нужно учесть то, что ведущая звездочка имеет ряд особенностей в зависимости от модели пилы и ее типа. В этой статье осветим таковой вопрос, как снять звездочку с бензопилы.

Особенность конструкций пил

Проф бензопила марки STIHL

В эксплуатации уже существует несколько 10-ов бензопил различных производителей, мощностей, а главное специального предназначения. Подразделяют пилы на:

• проф (для валки леса и строительства);
• бытовые (садовые).

Соответственно, приводная шестерня у их будет разной, как и последовательность действий. Откройте 253 лучший выбор husqvarna бензопилы звездочки 142 бензопилы бензопилы замена. Сборка бензопилы husqvarna 142. Бензопила хускварна 140. Замена звездочки бензопилы. Ремонту бензопилы хускварна 340 бензопилы замена звездочки. Это особенность устройств редукторов пил. Качественный ремонт стартера бензопилы хускварна замена шнура в шкиве и. У большинства проф инструмента шина может изменять свое размещение на пиле в 2-ух плоскостях.

Необходимый инструмент

Принципиальное устройство этого элемента на всех современных бензопилах одинаково. Однако техническое исполнение отличается, потому для разных брендов и моделей может потребоваться разный инструмент.

Для снятия сцепления на всех бензопилах требуется:

• Отвертка для снятия с вала стопорного кольца крышки с шестерней,
• В зависимости от модели, потребуется обычный гаечный ключ для откручивания самого центробежного механизма (барабана), или ключ с двумя шплинтами типа того, которым закручивают гайки на болгарке.
• Стопор требуется для того, чтобы зафиксировать вал маховика (коленвал), на котором закручен центробежный механизм.

Жесткий металл использовать нежелательно, он может повредить поршень. Слабые материалы типа пластика использовать также нельзя. Они могут сломаться, выкрошиться и попасть в окна цилиндра, полость карбюратора или картер. Тогда потребуется полная разборка двигателя, чтобы их оттуда извлечь, а это ненужные проблемы.

Нет съемника? Тогда используем веревку в качестве стопора

Самый распространенный вариант стопора – кусок веревки. Откручивают свечу, поршень подводят ближе к верхней мертвой точке (ВМТ), в свечное отверстие вставляют и уплотняют кусок веревки. Поршень мягко фиксируется, при этом вал, на котором закручена корзина муфты, не прокручивается, что позволяет раскрутить резьбовое соединение.

Так выглядит оригинальный стопор от компании Stihl, но с таким же успехом можно применять бесплатный вариант — веревку от стартера с узелками. Достаточно 1-2 узелка.

Устройство системы сцепления бензопилы

На бензопилах Хускварна, Штиль, Партнер и большинстве моделей других известных брендов устанавливается сцепление центробежного типа. Оно включается автоматически при наборе двигателем определенной частоты вращения.

Корзина сцепления имеет форму диска. В нем есть подвижные фрикционные накладки, способные передвигаться в радиальном направлении. В обычном состоянии они прижимаются встроенными пружинами к центру, не касаясь барабана ведущей звездочки цепной передачи.

При выходе двигателя на нормальный режим с заданным числом оборотов вала, на котором крепится корзина сцепления, возникают центробежные силы, превышающие усилие пружин. Элементы с фрикционными накладками смещаются в стороны, прижимаясь к внутренним поверхностям барабана звездочки, которая начинает вращаться с необходимой частотой. Такая система способна уберечь двигатель от серьезных повреждений в случае заклинивания цепи.

В зависимости от модели, звездочка располагается снаружи или внутри агрегата сцепления. В целях безопасности весь этот узел с частью направляющей шины закрывается защитной крышкой.

Основные причины замены ведущей звездочки

Универсальный ключ — основной инструмент, який потребуются при замене звездочки.

Наиболее часто встречающимися причинами, Которые вынуждают проводит ремонт инструмента, связанный с заменой ведущей звездочки являются:

• заклинивании цепи из-за возникновения дефектов в процессе работы агрегата;
• высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

• использование одной пильной цепи;
• использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, який установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременно проведении ремонтных работ в процессе функционирования в инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуоси коленвала. Предельная глубина износа зубьев звездочки быть не должно превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивания гаек крепления осуществляется при помощи универсального ключа, який входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделять пружинам центробежные механизма и его кулачки. При обнаружении износа следует провести их замену

В случае, если комплектующие НЕ вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует Выкрут стопор поршня и вытащить шнур, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвала агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводит против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

Детали привода бензопилы — ключевые и высоконагруженные. От них зависит производительность и работоспособность всего агрегата. В ходе работы они изнашиваются — цепь удлиняется, а шина и зубья приводной звездочки снашиваются. Правильный выбор деталей на замену и точная наладка позволят продлить срок службы инструмента и избежать повышенного износа и поломок.

Виды ведущих звездочек

Существуют два вида барабанов, в зависимости от назначения бензопилы, профессиональной и бытовой. От этого зависит частота замены звездочки: если бытовая пила используется гораздо реже профессиональной, то и замены расходников, таких как звездочка, подшипники или венец, требует реже.

По своей конструкции ведущие звездочки бывают двух типов:

• Цельная или неразборного типа. Как и следует из названия, это единая конструкция, где тарелка сцепления и приводной венец прочно сварены или спрессованы. В случае необходимости, деталь меняется целиком.

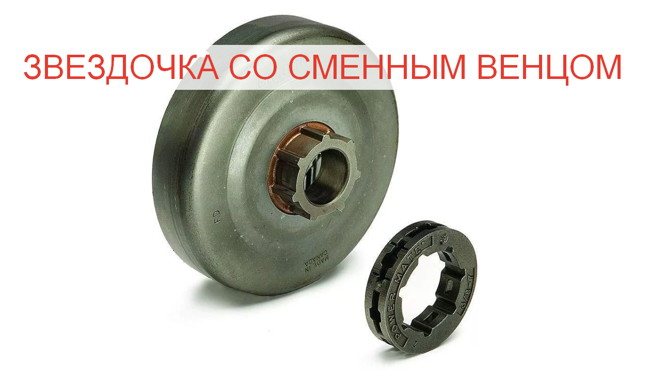

• Разборный тип шестерни. На специальные шлицы тарелки сцепления одевается приводной венец. Такая конструкция используется, в основном, в профессиональных инструментах, т.к. тарелка сцепления изнашивается гораздо медленнее, а замена венца гораздо дешевле, чем запчасти в сборе.



После того, как вы определили тип своей пилы и звездочки, подлежащей замене, можно приступать к процессу обновления механизма.

Алгоритм самостоятельной замены барабана сцепления со звездочкой

Как же выполняется замены ведущей звездочки на электропиле или бензопиле — далее об этом подробно.

Для процедура замены звездочки нужно проделать такие действия:

снять крышку тормоза цепи и потянуть ее на себя (избегайте соприкосновения ленты тормоза с деталями сцепления); с помощью гаечного ключа ослабьте гайки, удерживающие натяжение цепи и крышку бензопилы; снимите цепь, а затем шину, удалив мусор и опилки из отверстий для креплений; фиксируем поршень в цилиндре с помощью обычного шнурка, но при возможности нужно использовать стопор поршня или специальный фиксатор; сцепление начинают вращать и делают это, пока поршень не коснется выпускного отверстия; после чего стопор или шнурок опускают в свечной проем и там фиксируют, завязывая несколько узлов (стопор зафиксируется сам); откручиваем гайку сцепления (обратите внимание — резьба этой гайки левая, учитывайте это при откручивании); жесткие инструменты использовать запрещено, чтобы не разломать мягкий металл гайки сцепления; далее сцепление снимают; после снимают саму шестерню звездочки; заменяют старую звездочку новой; в обратном порядке выполняют сборку конструкции.

Замена звездочки на бензопиле своими руками

В процессе регулярной эксплуатации бензопилы звездочка, представленная на фото, испытывает большие нагрузки, в связи с этим она часто выходит из строя. Звездочка, или иначе барабан сцепления – это важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.

Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два способа эксплуатации:

• использование только одной цепи;
• использование двух и более цепей попеременно.

В первом случае цепь можно эксплуатировать до тех пор, пока она не сотрется полностью. Однако здесь есть ряд неудобств. Используя одну лишь цепь, проблематично следить за ее состоянием во время интенсивных работ. Попадание по гвоздям или иным металлическим деталям вызывает необходимость править цепь, но поскольку она одна, то работа тормозится.

Во втором случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.

Кроме износа самой звездочки, не стоит забывать также о ее подшипнике, который работает в режиме холостого хода

Поэтому очень часто на него не обращают внимание и забывают смазывать

Обычно при замене ведущей звездочки сразу же стараются заменить и подшипник, и цепь. Это делают по причине изменения длины шага цепи в результате интенсивной работы.

Порядок действий, чтобы поменять звездочку на бензопиле своими руками

В интернете имеется немало видео, наглядно демонстрирующего, как заменить барабан сцепления (звездочку) таких известных марок, как Штиль, Хускварна, Дружба, Урал и прочих. Найти их несложно.

Каждый вид бензопил имеет свои конструктивные особенности, но принцип работы у них одинаков, поэтому общая идея сводится к таким действиям:

Снимается крышка цепного тормоза. При этом тормоз следует потянуть на себя, чтобы тормозная лента не соприкасалась с чашкой сцепления. Далее ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее полностью снять крышку. Снимается шина с цепью, попутно удаляются любые загрязнения. Теперь потребуется фиксация поршня в цилиндре. Выполняется это с помощью специального стопора и фиксатора, но можно применить обычную веревку. Вращая сцепление, необходимо выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После замены веревку надо будет снять, поэтому не следует ее выпускать. После этого можно приступать к отвинчиванию гайки сцепления

Важно не забывать, что здесь левая резьба, то есть крутить нужно по направлению часовой стрелки. Неприемлемо использование зубила с молотком

Это повредит гайку. Теперь можно снять сцепление и барабан ведущей звездочки. Замена барабана сцепления. Сборка всех деталей воедино в обратном порядке.

Производя замену звездочки, следует учитывать некоторые особенности различных пил. Например, в бензопиле Штиль, возможно, обнаружится шайба между звездочкой и мотором. Нужно запомнить ее положение, снять и повторить положение при сборке.

Также некоторые маслоприводы бензопил оснащены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в свой паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.

Чтобы избежать большинства поломок, в том числе и ведущей звездочки, необходимо следить за техническим состоянием пилы, регулярно производить осмотр, смазку и т.п. Также нужно следить, чтобы на пути цепи не встречались гвозди, бетон, камень и прочие преграды, ведущие к скорому износу деталей.

Что касается замены ведущей звездочки, то здесь следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и прочих), которые можно узнать из инструкции, прилагаемой к пиле.

Причины нисправностей и как определить необходимость замены

Износ зубьев ведущей звездочки может происходить по нескольким причинам:

• естественный износ вместе в зубцами цепи;
• ускоренный износ как результат излишнего натяжения или отсутствия смазки цепи;
• неправильно подобранная цепь;
• технологический дефект.

Износ металла можно определить визуально при осмотре звездочки, не снимая ее с пилы. Вмятины и сколы на поверхности не должны превышать 0,5 мм.

Необходимость замены определяется по повышенному шуму при движении цепи, но это характерно только при наличии глубоких выбоин. Неглубокую выработку при работе заметить трудно, но при этом будет сильно изнашиваться цепь. При изломе зубьев цепь может двигаться рывками, что особенно хорошо ощущается во время работы.

Когда необходима замена?

Пильная гарнитура и ведущая звездочка подвержены естественному износу во время работы. Это не является поломкой, а плановой процедурой по обслуживанию инструмента. Причины, требующие замены звездочки:

• интенсивная и продолжительная эксплуатация пилы;
• механические удары гарнитуры;
• использование неподходящей цепи.



Нормальный износ зубьев ведущей звездочки – до 0,5 мм. При регулярной работе этот показатель может доходить и до 1 мм, однако со временем это приведет к нагрузке на двигатель, повреждению других деталей пилы. Определить необходимость замены или ремонта можно последующим признакам:

• есть механические повреждения на направляющей звёздочке;
• ширина зубьев непропорциональна их высоте;
• есть асимметричные углы;
• на ступице имеются сколы, борозды или крупные заусеницы.
