Электрическая мощность: что это такое и как ее рассчитать

Обозначаемая на схемах буквой Р электрическая мощность – это физическая величина, которая характеризует скорость преобразования или передачи электроэнергии. Стандартное понятие – это усилие по перемещению электрического заряда по маршруту из точки F1 до точки F2.

Электрическая мощность прибора — ключевой параметр, благодаря которому определяется потенциальная возможность его функционирования в электрической сети. Используется для расчета схем и режима работы оборудования, чтобы обеспечить безопасность электросетей. Чем больше мощность прибора, тем быстрее выполняется ими нужное действие.

Сила электрического тока через напряжение и ток

Поскольку разница потенциалов, вычисляемая по формуле (F1-F2), определяет напряжение (U), нетрудно сделать вывод о том, что нельзя использовать соотношение, установленное законом Ома. Электрическая мощность (P) также квалифицируется силой тока (I) на конкретном участке линии. Финальное выражение: P = U х I.

Чему равна нагрузка, определяемая через ток и сопротивление

За счет простого преобразования определяется потребление электрической энергии по следующей формуле: P = I2 х R. Здесь показывается зависимость мощности от номинального значения резистора, присоединенного к линии элемента сети. Для полной цепи указываются сопротивление источника (внутреннее) и проводимость точки соединения.

Приборы для измерения тока

Электроизмерительные приборы — это особый вид устройств, которые используются для измерения многих электрических величин. К ним относятся:

• Амперметр переменного тока;
• Вольтметр переменного тока;
• Омметр;
• Мультиметр;
• Частометр;
• Электрические счетчики.

Амперметр

Чтобы определить силу тока в электрической цепи, необходимо применить амперметр. Данный прибор включается в цепь последовательным образом и из-за пренебрежимо малого внутреннего сопротивления не оказывает влияния на ее состояние. Шкала амперметра проградуирована в амперах.

В классическом приборе через электромагнитную катушку проходит измеряемый ток, который образует магнитное поле, заставляющее отклоняться магнитную стрелку. Угол отклонения прямо пропорционален измеряемому току.

Электродинамический амперметр имеет более сложный принцип работы. В нем находятся две катушки: одна подвижная, другая стоит на месте. Между собой они могут быть соединены последовательно или параллельно. При прохождении тока через катушки их магнитные поля начинают взаимодействовать, что в результате заставляет подвижную катушку с закрепленной на ней стрелкой отклониться на некоторый угол, пропорциональный величине измеряемого тока.

Вольтметр

Для определения величины напряжения (разности потенциалов) на участке цепи используют вольтметр. Подключаться прибор должен параллельно цепи и обладать высоким внутренним сопротивлением. Тогда лишь сотые доли силы тока попадут в прибор.

Принцип работы заключается в том, что внутри вольтметра установлена катушка и последовательно подключенный резистор с сопротивлением не менее 1кОм, на котором проградуирована шкала вольтов. Самое интересное, что на самом деле резистор регистрирует силу тока. Однако деления подобраны таким образом, что показания соответствуют значению напряжения.

Омметр

Данный прибор используют для определения электрически активного сопротивления. Принцип действия состоит в изменении измеряемого сопротивления в напрямую зависящее от него напряжение благодаря операционному усилителю. Нужный объект должен быть подключен к цепи обратной связи или к усилителю.

Если омметр электронный, то он будет работать по принципу измерения силы тока, протекающего через необходимое сопротивление при постоянной разности потенциалов. Все элементы соединяют последовательно. В этом случае сила тока будет иметь следующую зависимость:

I = U/(r0 + rx),

где U — ЭДС источника, r0 — сопротивление амперметра, rx — искомое сопротивление. Согласно этой зависимости и определяют сопротивление.

Мультиметр

Приведенные в пример приборы сегодня используют лишь в школах на уроках физики. Для профессиональных задач были придуманы мультиметры. Самое обычное устройство включает в себя одновременно функции амперметра, вольтметра и омметра. Прибор бывает как легко переносимым, так и огромным стационарным с большим количеством возможностей. Название «мультиметр» в первый раз было применено именно к цифровому измерителю. Аналоговые приборы чаще называют «авометр», «тестер» или просто «Цешка».

Работа тока — сложная, но очень важная тема в электродинамике. Не зная ее, не получится решить даже простейших задач. Даже электрики используют формулы по нахождению работы для проведения необходимых подсчетов.

Что это такое и как рассчитать нагрузку

Нагрузка электрического тока – величина, характеризующая его свойства. Показывает сколько энергии потребляется электрическими приборами. Измеряется мощность тока с помощью специального прибора – ваттметра.

Если последовательно подключить измерительный прибор, можно проверить силу тока. При параллельном присоединении определяется напряжение. Количество потребления схемы рассчитывается по формулам: P = I х U или P = U2/ R = I2 х R.

Электрическая нагрузка равняется напряжению на потребителе умноженному на величину тока, протекающего через него.

P = U х I

Формула указывает, какие измерения определяют этот параметр. Если нагрузка активная, меряется Ваттами, реактивная единица электрической мощности – ВА.

По какой формуле вычисляется

Формула механической мощности — средняя и мгновенная мощность

В следующих пунктах рассмотрены подробно типичные ситуации (подключаемые устройства):

• источник постоянного напряжения (светодиоды);
• ~220V, одна фаза (кухонная вытяжка);
• ~380V, три фазы (станок).

Расчет силы тока по мощности и напряжению в сети постоянного тока

С помощью изученных принципов можно выяснить, как посчитать мощность (пример):

• к источнику 5 V последовательно подключают несколько светодиодов;
• измеряют ток в цепи с помощью мультиметра (0,85 А);
• для определения количества ватт формула «P = I * U» поможет узнать результат: 5 * 0,85 = 4,25 Вт.

Как узнать мощность однофазной нагрузки

Без поправочных коэффициентов можно применить аналогичный алгоритм при подключении лампочки накаливания. Однако в рассматриваемом примере (вытяжка) вычисляют мощность переменного тока по формуле с учетом индуктивных параметров электродвигателя. В этом случае применяют специальный корректирующий множитель – cosϕ.

Треугольник мощностей

Как определить мощность, показывает следующий алгоритм действий:

• берут из сопроводительной документации значение cosϕ (например, 0,75);
• эти же данные производители указывают на типовых шильдиках;
• измеряют ток (1,25 А);
• напряжение известно – 220 B;
• чтобы определить мощность тока, формула дополняется соответствующим множителем:

Pакт = 1,25 * 220 *0,75 = 206,25 Вт.

Как найти мощность тока в трехфазной сети

В этих сетях электричество поступает к потребителям по разным цепям. Вместо «фазного» в данном случае применяют понятие «линейного» напряжения, которое измеряется между отдельными проводниками (Uлин=380В). Чтобы рассчитать мощность корректно, применяют дополнительный множитель (√3 = 1,7321).

Средняя P в активной нагрузке

Зная мощность переменного тока (350 Вт), после простого преобразования базовой формулы можно вычислить:

I = P/ (U * √3 * cosϕ) = 350 / (380 * 1,7321 * 0,75) = 350/ 493,6485 = 0,7 А.

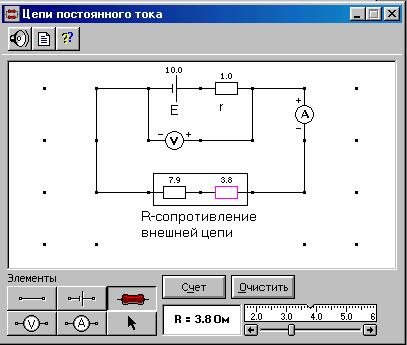

Как определить максимальную нагрузку тока

Полезная мощность показывает максимальное значение при ситуации, когда сопротивление нагрузки R сравнивается с таким же параметром внутри источника — r.

R = r.

P max = E2 / 4r, где E — это движущая сила источника тока.

Для расчета предельной токовой нагрузки для электрического устройства нужно знать параметр номинальной нагрузки и напряжение переменного тока на входе. Технический паспорт прибора, руководство или эмблема содержат первый показатель.

Например, когда номинальный параметр бытовой техники (P) составляет 12 Вт, максимальная величина потребляемого тока при переменном напряжении составит для:

• 120 В – I = 12/120 = 0,100 А или 100 мА.
• 220 В – I = 12 / 220= 0,055A или 55 мА.

При необходимости, количество потребленной электроэнергии выражается через комплексную величину. С этой целью применяют базовые соотношения, импеданс используют вместо сопротивления.

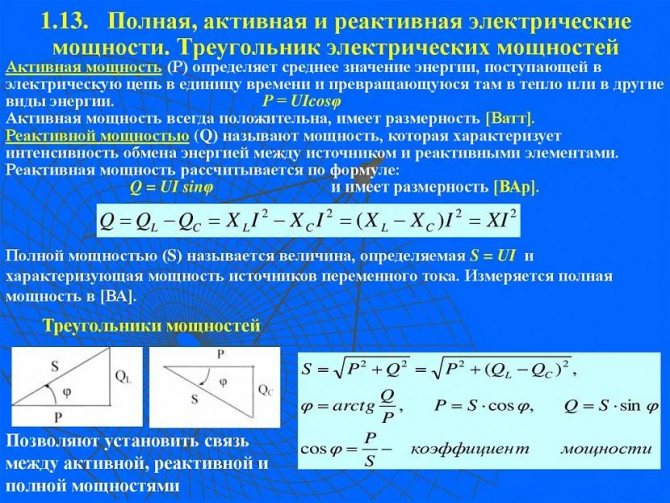

Понятие полной мощности. Треугольник мощностей

Полная мощность – это геометрически вычисляемая величина, равная корню из суммы квадратов активной и реактивной мощностей соответственно. Обозначается латинской буквой S.

Также рассчитать полную мощность можно путем перемножения напряжения и силы тока соответственно.

S = U⋅I

ВАЖНО! Полная мощность измеряется в вольт-амперах (ВА).

Треугольник мощностей – это удобное представление всех ранее описанных вычислений и соотношений между активной, реактивной и полной мощностей.

Катеты отражают реактивную и активную составляющие, гипотенуза – полную мощность. Согласно законам геометрии, косинус угла φ равен отношению активной и полной составляющих, то есть он является коэффициентом мощности.

Параметры электрических приборов

Каждую современную квартиру нужно оснащать электрическими приборами. Для их подключения к сети необходимо составить принципиальную схему, где согласованно друг с другом распределятся нагрузки, подключенные к отдельным линиям. Нужно встраивать автоматический выключатель на основании ПУЭ для недопущения аварийных случаев.

Вначале уточняются параметры электропроводки. Затем проверяются по схеме группы для подключения к сети бытовых электроприборов.

Стандартные характеристики электрической мощности потребления (Вт):

• стационарный компьютер – 170-1 250;
• жидкокристаллический телевизор – 120 – 265;
• ноутбук – 40-280;
• кондиционер – 1 200 – 2 500;
• утюг – 450-1850.

Для защиты сети необходим автомат, его выбираем с учетом всех существенных факторов.

Важно уделить внимание нагрузкам, имеющим повышенные параметры реактивной энергии.

Определение мощности

Допустим, нам необходимо убрать урожай пшеницы с поля площадью 100 га. Это можно сделать вручную или с помощью комбайна. Очевидно, что пока человек обработает 1 га площади, комбайн успеет сделать намного больше. В данном случае разница между человеком и техникой — именно то, что называют мощностью. Отсюда вытекает первое определение.

Рассмотрим другой пример: между точкой А и точкой Б расстояние 15 км, которое человек проходит за 3 часа, а автомобиль может проехать всего за 10 минут. Понятно, что одно и то же количество работы они сделают за разное время. Что показывает мощность в данном случае? Как быстро или с какой скоростью выполняется некая работа.

В электромеханике эта величина имеет еще одно определение.

Напомним, что скалярными величинами называются те, значение которых выражается только числом (без вектора направления).

Мощность человека в зависимости от деятельности

В чем измеряется?

Единица измерения электрической мощности – Вт для России. По международным стандартам – W. Это энергия, предоставленная за единицу времени. Один Вт равен джоулю за 1 секунду (Дж/с). Причем джоуль – это единица электрической мощности, секунда – времени.

Для небольшого значения используют кратные приставки: «милли-», «микро-», для крупной величины — «мега-». Например: 5 800 Вт = 5,8 киловатт = 5,8 кВт.

При умножении 1 Киловатта на 1 час получается Киловатт-час (кВт х ч). Это единица измерения количества предоставленной абонентам электроэнергии. Применяется энергетическими предприятиями, которые владеют соответствующим оборудованием (генераторы и трансформаторные подстанции). На них вырабатывается и преобразуется произведенная электроэнергия, которая затем распределяется по потребителям.

Таким же образом энергетическая емкость батарей измеряется в единицах ампер-часов (А-ч). Переносные виды аккумуляторов энергии меряются миллиампер-часами (мА-ч).

Для единицы измерения Ватт по международным стандартам выделено буквенное обозначение W по имени Джеймса Уатта. Он впервые стал употреблять термин «лошадиная сила», являющая сегодня устаревшей единицей параметра Вт.

Показатели преобразования энергии:

• лошадиные силы (HP) — 746 Вт;
• кило Ватты (кВт) — 1×1000 Вт;
• мегаватты (МВт) −1×1000000 Вт;
• гигаватт (ГВт) — 1×1000000000 Вт.

Сегодня «лошадиная сила» применяется для указания второго показателя силы двигателя транспортных средств.

Единицы измерения электрического тока, применяемые на практике

В паспортах потребителей электроэнергии – лампочки, плиты, электродвигатели – обычно указывают силу электрического тока в них. Исходя из мощности, найти работу электрического тока за данный промежуток времени довольно просто, нужно лишь использовать формулу A = P*t.

Выразив мощность в ваттах, а время в секундах, мы получим работу в джоулях: 1 Вт = 1 Дж/с, где 1 Дж = 1 Вт*с.

Но эту единицу работы неудобно применять на практике, так как электроприёмники потребляют ее в течение долгих периодов времени, как, к примеру, в бытовых устройствах – в течение нескольких часов, в электропоездах – в течение нескольких часов либо даже суток, а расчет потребленной энергии по электросчетчику в большинстве случаев делается раз в месяц.

Потому при расчете работы тока либо затраченной и выработанной электроэнергии во всех этих случаях нужно переводить эти промежутки времени в секунды, что усложняет расчеты.

Перышкин А.В. Физика 8. – М.: Дрофа, 2010. [2]

Потому на практике, при расчете работы электрического тока, более удобно выражать время в часах, а работу электрического тока не в джоулях, а в других единицах: например, ватт-час (Вт*ч), гектоватт*час (гВт*ч), киловатт-час (кВт*ч).

Перышкин А.В. Физика 8. – М.: Дрофа, 2010. [2]

Будут верны следующие соотношения:

• 1 Вт*ч = 3600 Дж;
• 1 гВт*ч = 100 Вт*ч = 360 000 Дж;
• 1 кВт*ч = 1000 Вт*ч = 3 600 000 Дж.

Задача. Существует электрическая лампа, рассчитанная на ток в мощностью 100 ватт. Лампа работает в течение 6 часов каждый день. Нам нужно отыскать работу электрического тока за один месяц (30 дней) и стоимость потребленной электроэнергии, предполагая, что тариф составляет 500 копеек за один кВт/ч.

Запишем условие задачки и решим ее.

Входные данные: P = 100 Вт, t = 6 ч * 30 = 180 ч, тариф = 500 к / кВт*ч .

Решение задачи. Мы знаем, что A = P*t, потому получаем: A = 100 Вт*180 ч = 18 000 Вт*ч = 18 кВт*ч.

Мы рассчитываем стоимость так: Стоимость = 500 к / кВт*ч * 18 кВт*ч = 9000 копеек = 90 рублей.

Ответ: A = 18 кВт*ч, стоимость израсходованной электроэнергии = 90 рублей.

От чего зависит нагрузка электрического тока

Существующие линии электропроводки при передвижении электронов испытывают сопротивление, характеризующее потери напряжения. Схемы, где присутствует источник переменного тока, имеют одну особенность – ключевую роль здесь играет синусоидальное колебание электрических показателей.

Указанная далее информация позволит подобрать наилучший способ расчета с учетом фактических условий сети.

Как рассчитать мощность, зная силу тока и напряжение

Силовую характеристику электроустановок рассчитывают по формуле:

Советуем к прочтению: Закон Кирхгофа: первый и второй простыми словами, формулы

P=U*I — постоянный ток;

P=U*I*cos(фи) – переменный ток однофазной сети.

P=1,73*U*I*cos(фи) — трехфазная сеть.

В статье приведены упрощенные формулы расчета активной мощности электросети, которые дают приблизительные результаты.

Для получения точных результатов, необходимо учитывать также реактивное и обычное сопротивление, а также потери.

Мгновенная электрическая мощность: вычисляем значение

Этот показатель устанавливает мгновенные величины измеряемых данных. Ключевое определение рассмотрено с учетом того, что единичный простой заряд (q) перемещается за определенное время Δt. На выполнение конкретного действия затрачивается энергия электрического тока PF1-F2 = U/ Δt или (U/ Δt) х q = U х (q/ Δt). Формула учитывает движение q за период Δt. Поскольку ток по классическому определению равняется заряду, переходящему из F1 в F2 (I = q/ Δt), выводится финальное выражение: PF1-F2 = U х I.

Условно допуская, что очень маленький промежуток времени, получаем мгновенную мощность для части электрической цепи P(t) = U(t) х I(t). Такие же выводы можно сделать с учетом соответствующего параметра сопротивления: P (t) = (I (t))2 х R = (U(t))2/ R.

Разомкнутые и замкнутые цепи

Начнем с самой простой схемы фонарика и от нее уже будет отталкиваться
Здесь мы видим три радиоэлемента: источник питания Bat, выключатель S и кругляшок с крестиком внутри, то есть лампочку. Все это вместе называется электрической цепью. Так как по цепи не бежит электрический ток, то такую цепь называют разомкнутой.

Но стоит нам щелкнуть выключатель, и у нас тут же загорится лампочка. Такая цепь уже будет называться замкнутой.

Электрическая мощность: цепь постоянного тока

Указанные ранее формулы показаны без корректирующих коэффициентов. Ими пользуются для того, чтобы рассчитать схему с присоединением к источнику постоянного тока. С помощью обыкновенного прибора – мультиметра при правильном положении переключателя устанавливается сопротивление нагрузки, подключенной к сети.

Как узнать напряжение, зная силу тока

Для расчета напряжения используют формулы:

U=P/I – постоянный ток;

U=P/(I*cos(фи)) — однофазная сеть;

U=P/(1,73*I*cos(фи)) — трехфазная сеть.

Из выражения видно, что напряжение прямо пропорционально напряжению и обратно пропорционально силе тока.

Электрическая мощность: цепь переменного тока

Для таких линий пользоваться формулами, определяющими мгновенные параметры, недопустимо, поскольку итоговый показатель меняется от минимального значения до максимального с частотой сети. Для типовой однофазной сети 220 В характерен синусоидальный сигнал 50 Гц. Разрешается применять простую формулу P = U х I при присоединении приборов, имеющих резистивные параметры:

• ТЭН стиральных машин;
• спирали инфракрасных обогревателей;
• лампочки накаливания.

С помощью этой формулы устанавливается нагрузка.

Единицы измерения и обозначение

Единицей измерения мощности в Международной системе единиц (СИ), является ватт. При этом русское обозначение: Вт, международное: W). 1 Вт = 1 Дж/c. Из формулы P = U*I следует, что: 1 ватт = 1 вольт * 1 ампер, или 1 Вт = 1 В*А.

Есть также единицы измерения мощности, кратные ваттам: гектаватт (гВт), киловатт (кВт), мегаватт (МВт). Другими словами 1 гВт = 100 Вт, 1 кВт = 1000 Вт, 1 МВт = 1 000 000 Вт.

Единицы мощности, применяемые в электротехнике, кратны ватту: микроватт (мкВт), милливатт (мВт), гектоватт (гВт), киловатт (кВт) и мегаватт (МВт). Другими словами, 1 мкВт = 1*10-6 Вт, 1 мВт = 1*10-3 Вт, 1 гВт = 1*102 Вт, 1 кВт = 1*103 Вт, 1 МВт = 1*106 Вт.

Каждый электроприбор имеет определенную мощность (указана на приборе). Вот типовые значения мощности для некоторых электроприборов.

Раньше для обозначения мощности использовалась единица измерения — лошадиная сила (л.с.), которая известна и сейчас. Переведите из лошадиных сил в ватты, используя выражение: 1 л.с. = 735.5 Вт.

Энергия может быть двух видов: реактивной и активной.

Активная – это истинная электрическая мощность, производит реальную работу в нагрузке, Вт показывает этот параметр. Она преобразует энергию в механическую, тепловую и иные разновидности.

Если включить мощную установку или конденсатор, внутри сети падает напряжение. Такие нагрузки создают колебательный контур, который получает энергию от источника питания. Полезные функции при этой ситуации выполняют лишь P акт составляющие. Активный показатель рассчитывают следующим способом:

• U х I – постоянный ток (переменный при резистивной нагрузке);
• U х I х cos fi – для однофазной линии 220 В;
• U х √3 х cos fi = U х 1,7321 х cos fi – 3-х фазная сеть, U х √3 х 380V.

Бывают другие виды энергии, но об этом позже.

Реактивная мощность

Этот показатель показывает нагрузки, которые создаются в устройствах за счет колебания энергии электромагнитного поля.

Реактивная мощность, вне зависимости от отсутствия полезной работы, необходимо учитывать для правильной оценки ключевых данных сети. Кабели и провода, при прохождении по ним тока по любому направлению, нагреваются. Это происходит довольно циклично. Энергетические воздействия при высокой интенсивности:

• повреждают кабельные жилы и защитную изоляцию;
• способствуют возникновению короткого замыкания;
• разрушают обмотки трансформаторов и приводов.

Реактивная мощность выражается как ВА (вольт-ампер) и рассчитывается умножением напряжения на силу тока и угол сдвига:

P р = U х I х sin fi.

При подключении нагрузки с емкостными параметрами, значение становится отрицательным, при индукционными – положительным. Поскольку меняются характеристики магнитного поля, единица измерения реактивной мощности ВА.

Если параметры полной электрической мощности показать векторами, возникает треугольник. Длина его сторон будет равняться количеству потребленной электроэнергии конкретной составляющей. Угол, расположенный между полной мощностью (P полн) и активной (ϕ), применяется для расчетов. Общее значение определяется выражением: P полн = √((P акт)2 + (P реакт)2).

Почему реактивное сопротивление схемы влияет на мощность переменного тока

Синусоидальная гармоника напряжения, поступая на резистивное сопротивление, изменяет величину тока без его отклонения на комплексной плоскости.

Такой ток совершает полезную работу с минимальными потерями энергии, вырабатывая активную мощность. Частота колебания сигнала не оказывает на нее никакого влияния.

Сопротивление конденсатора и индуктивности зависит от частоты гармоники. Его противодействие отклоняет направление тока на каждом из этих элементов в разные стороны.

Такие процессы связаны с потерей части энергии на бесполезные преобразования. На них расходуется мощность Q, которую называют реактивной.Ее влияние на полную мощность S и связь с активной P удобно представлять графически прямоугольным треугольником.

Захотелось его нарисовать на фоне оборудования из нагромождений фарфора и металла, где пришлось поработать довольно долго. Отвлекся. Не судите за это строго.

Сравните его с опубликованным мною ранее треугольником сопротивлений. Находите общие черты?

Ими являются геометрические пропорции фигуры, описывающие их формулы и угол φ, определяющий потери полной мощности. Перехожу к их более подробному рассмотрению.

Что такое мощность в электричестве

Напряжение – работа, выполняемая по передвижению единицы заряда. Ток – это количество перемещенных кулонов за 1 секунду. При умножении первого параметра на второй получается итоговый объем проделанной работы за 1 секунду.

Сила электричества – числовой измеритель тока, который характеризует его энергетические качества. Силовой показатель одинаково зависит от напряжения и токовой силы. А чем измеряется мощность тока? Для измерения этого параметра используется Ваттметр, таким же образом обозначается единица измерения – Вт (Ватт).

Применяя зависимость силового параметра от силы тока и напряжения, специалисты могут передавать электричество на дальние расстояния. Для этих целей энергия преобразуется на понижающих и повышающих ТП (трансформаторных подстанциях).

Измерения

Как показано выше, некоторые исходные данные можно получить в ходе практических измерений. Ниже отмечены особенности типовых специализированных приборов.

Прямые замеры

Ваттметры выпускают в разных модификациях для сетей ~220V и ~380V. Соответствующие коррекции делают в процессе выполнения рабочих операций. Следует подключать щупы с учетом инструкций производителя и соответствующего расположения проводников.

Как правило, в конструкциях приборов применяют две катушки с параллельным и последовательным подсоединением к нагрузке. Для повышенной точности пользуются профессиональными приборами «лабораторной» категории.

Косвенные замеры

Эти операции выполняют с применением мультиметров. Измеряют сопротивление, ток и напряжение, после чего вычисляют мощность.

Фазометры

С помощью этих приборов измеряют фазовый сдвиг между несколькими электрическими параметрами. Таким аппаратом можно определить cos ϕ, если паспортное значение отсутствует в сопроводительных документах к оборудованию.

Регулирование cos

Отмеченное выше негативное влияние реактивных составляющих компенсируют специальными дополнениями в общую электрическую схему. Расчеты выполняют с применением представленных формул.

Мощность электрооборудования и неактивная мощность

Паспорта на оборудование содержат активную нагрузку – коэффициент мощности, являющийся важной характеристикой. Она показывает, насколько эффективно бытовой прибор потребляет электроэнергию.

Рис.8

Это число от −1 до 1, оно не бывает равным единице. Коэффициент этот зависит от вида нагрузки: C, L или R. Первые 2 негативно влияют на PF = cos φ системы. Если его параметр большой, ток, потребляемый приборами, увеличивается. Многие силовые нагрузки индуктивные, вынуждают ток отставать от напряжения.

В электрических АС-цепях сетях переменного тока возникает неактивная энергия. Она рассчитывается просто: квадратный корень из суммы (Pa2+Рr2). Если реактивная нагрузка нулевая, то пассивная равняется модулю |Pa|.

Наличие нелинейных искажений тока в электросетях вызвано несоблюдением направления, возникающего между U/I, поскольку энергия обладает импульсным характером. При нелинейных режимах увеличивается полная мощность тока (EP). Подобная нагрузка неактивная, потребляет Pr и энергию искажения тока. Единица измерения – как у обычной мощности Вт.

Как обозначается мощность

Р — мощность электрического тока обозначается (Вт).

В завершение следует отметить, что полная мощность имеет практическое значение, как величина, описывающая нагрузки, фактически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому данная величина трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.

МЕТОДИКА И ПОРЯДОК ИЗМЕРЕНИЙ

Рис. 2.

Соберите на экране цепь, показанную на рис. 2. Для этого сначала щелкните левой кнопкой мыши над кнопкой э.д.с. в нижней части экрана. Переместите маркер мыши на рабочую часть экрана, где расположены точки. Щелкните левой кнопкой мыши в рабочей части экрана, где будет расположен источник э.д.с.

Разместите далее последовательно с источником резистор, изображающий его внутреннее сопротивление (нажав предварительно кнопку в нижней части экрана) и амперметр (кнопка там же). Затем расположите аналогичным образом резисторы нагрузки и вольтметр , измеряющий напряжение на нагрузке.

Подключите соединительные провода. Для этого нажмите кнопку провода внизу экрана, после чего переместите маркер мыши в рабочую зону схемы. Щелкайте левой кнопкой мыши в местах рабочей зоны экрана, где должны находиться соединительные провода.

4. Установите значения параметров для каждого элемента. Для этого щелкните левой кнопкой мыши на кнопке со стрелкой . Затем щелкните на данном элементе. Подведите маркер мыши к движку появившегося регулятора, нажмите на левую кнопку мыши и, удерживая ее в нажатом состоянии, меняйте величину параметра и установите числовое значение, обозначенное в таблице 1 для вашего варианта.

Таблица 1. Исходные параметры электрической цепи

5. Установите сопротивление внешней цепи 2 Ом, нажмите кнопку «Счёт» и запишите показания электроизмерительных приборов в соответствующие строки таблицы 2.

6. Последовательно увеличивайте с помощью движка регулятора сопротивление внешней цепи на 0,5 Ом от 2 Ом до 20 Ом и, нажимая кнопку «Счёт», записывайте показания электроизмерительных приборов в таблицу 2.

7. Вычислите по формулам (2), (7), (8), (9) Р1, Р2, Рполн и h для каждой пары показаний вольтметра и амперметра и запишите рассчитанные значения в табл.2.

8. Постройте на одном листе миллиметровой бумаге графики зависимости P1 = f(R), P2 = f(R), Pполн=f(R), h = f (R) и U = f(R).

9. Рассчитайте погрешности измерений и сделайте выводы по результатам проведённых опытов.

Таблица 2. Результаты измерений и расчётов

Коэффициент полезного действия

При выполнении необходимой (полезной) работы, например, механической, приходится выполнять работу большую по величине, так как в реальности существуют силы сопротивления и часть энергии подвержена диссипации (рассеиванию). Эффективность совершения работы определяется при помощи коэффициента полезного действия ($\eta $), при этом:

\[\eta =\frac{P_p}{P}\left(5\right),\]

где $P_p$ — полезная мощность; $P$ — затраченная мощность. Из выражения (5) следует, что полезная мощность может быть найдена как:

\[P_p=\eta P\ \left(6\right).\]

Мощность тока через катушку

Пусть на катушку подано переменное напряжение . Ток через катушку отстаёт по фазе от напряжения на :

Для мгновенной мощности получаем:

Снова средняя мощность оказывается равной нулю. Причины этого, в общем-то, те же, что и в случае с конденсатором. Рассмотрим графики напряжения и силы тока через катушку за период (рис. 5).

Напряжение на катушке и сила тока через неё.

Мы видим, что в течение второй и четвёртой четвертей периода энергия поступает в катушку из внешней цепи. В самом деле, напряжение и сила тока имеют одинаковые знаки, сила тока возрастает по модулю; для создания тока внешнее электрическое поле совершает работу против вихревого электрического поля, и эта работа идёт на увеличение энергии магнитного поля катушки.

В первой и третьей четвертях периода напряжение и сила тока имеют разные знаки: катушка возвращает энергию в цепь. Вихревое электрическое поле, поддерживающее убывающий ток, двигает заряды против внешнего электрического поля и совершает тем самым положительную работу. А за счёт чего совершается эта работа? За счёт энергии, накопленной ранее в катушке.

Таким образом, энергия, запасаемая в катушке за одну четверть периода, полностью возвращается в цепь в ходе следующей четверти. Поэтому средняя мощность, потребляемая катушкой, оказывается равной нулю.

Лошадиная сила

В некоторых случаях при определении мощности автомобилей пользуются устаревшей единицей измерения «лошадиная сила».

Эту единицу ввел в обращение Джеймс Уайт, в честь которого названа единица мощности 1 Ватт, в 1789 году. Его нанял один пивовар для постройки парового двигателя для насоса, способного заменить лошадь. Чтобы определить, какой необходим двигатель, взяли лошадь и запрягли её качать воду.

Считается, что пивовар взял самую сильную лошадь и заставил её работать без отдыха. Реальная сила лошади меньше в 1,5 раза.

В разных странах соотношение 1ЛС и 1кВт немного отличается друг от друга. В России принято считать 1ЛС=0.735кВт, и автомобильный двигатель в 80ЛС соответствует электродвигателю 58,8кВт.

Знание того, как определить мощность и как узнать ток электроприборов, необходимы для проектирования электросетей, расчета кабелей и пускорегулирующей аппаратуры.
