Инструкции по эксплуатации и обслуживанию мотоблоков “Каскад”

Мотоблоки Каскад выпускаются специализированным пермским . С 1995 по 2006 производство было ориентировано на выпуск трансмиссий для вертолетов и редукторов. Но уже более 10 лет назад специалисты бренда освоили производство одноцилиндровых 4-тактных двигателей и мотоблоков Каскад.

Современные мотоблоки Каскад отличаются своим качеством и надежностью, поскольку производитель использует в своей работе инновационные технологии и качественные материалы.

Одни из первых моделей, выпущенных на данном производстве, оснащались двигателями ДМ-68. Они были достаточно мощными, но стоили дорого и вырабатывали высокий уровень вибраций и шума. За годы существования мотоблоков Каскад вышло еще несколько усовершенствованных модификаций данного двигателя, но в последние годы пользователи отдают предпочтение двигателям иностранного производства (Лифан, Хонда, B&S и т. д.).

Описание

Мотоблоки «Каскад» зарекомендовали себя как надежные помощники фермера. Это производительные, выносливые машины, способные работать с полным спектром навесных орудий, выполняя функции культиватора, пахотной машины, косилки, уборщика снега и многие другие.
Чтобы мотоблок работал без сбоев долгие годы, во время его эксплуатации необходимо следовать инструкции.

Важно и своевременное техническое обслуживание мотоблока. Для «Каскада» график технического обслуживания такой же, как и для любого другого бытового мотоблока:

• плановое ТО: раз в сезон, по окончании сезонных работ и перед их началом (в начале и в конце весны, в начале и конце лета и т. д.);
• регулярный мини-техосмотр — каждый день по завершению работ и выключению мотоблока, а также внешний осмотр с целью выявить повреждения, сколы краски и т. д.;
• зимнее хранение — выделяется в отдельную категорию ТО, поскольку предусматривает слив всех ГСМ и хранение мотоблока в помещении с плюсовой температурой, по завершении зимней «консервации» агрегат вновь заправляют топливом и смазочными материалами;
• ежегодная профилактика двигателя (выявление неисправностей, их устранение, максимальное продление срока службы мотора и других ключевых узлов агрегата).

Далее мы рассмотрим основные правила и требования к ГСМ, процесс запуска и обкатки мотоблока «Каскад», а также наиболее распространенные неисправности данных устройств.

Инструкция и рекомендации по эксплуатации

Безотказность и длительный срок службы мотоблока зависят от условий эксплуатации, технического обслуживания, ухода за агрегатом, грамотной обкатки после его приобретения. Для этого необходимо выполнять все рекомендации по эксплуатации техники.

Они сводятся к следующему:

1. Соберите мотоблок. Схему сборки можно посмотреть в инструкции, которая прилагается при покупке к агрегату.
2. Заправьте бак чистым бензином.
3. Проверьте уровень масла в картере двигателя.
4. Осмотрите крепление колес.
5. Проверьте зазоры на клапанах двигателя. Регулировка клапанов выполняется с помощью щупов на 0,10-0,25 мм.
6. Обкатку производите следующим образом:
   не начинайте работу с холодным двигателем;
7. сначала двигатель должен поработать на холостом ходу;
8. не нагружайте двигатель в процессе работы;
9. обкатка должна длиться не менее 30 часов;
10. работайте только на первой передаче;
11. после обкатки замените масло в двигателе, проверьте болтовые соединения.
12. Регулируйте натяжение ремней переднего и заднего хода клиноременной передачи изменением длины цепочек.
13. Проверяйте работу органов управления.
14. Проводите своевременную смазку стартера.
15. Вовремя заливайте масло в редуктор.
16. Не допускайте его попадания в фильтры.

Многие фермеры задаются вопросом, какое масло в мотоблок необходимо заливать. В частности, интересуются мотоблоком МБ 6841 с заливкой М-12ГИ или М-10ГИ. Это старые марки масел, найти их не так просто.

Для мотоблоков Каскад подходят такие горюче-смазочные материалы:

• в топливный бак — автомобильный бензин Нормаль-80, ГОСТ Р 51105-97;
• в картер двигателя — масло моторное М-5з/10Г1, М-6з/10В, М-6з/12Г1, ГОСТ 10541-78;
• для редуктора — масло трансмиссионное по ГОСТу 23652-79 или авиационное МС-20, ГОСТ 21743-76.

Смешивать синтетический и минеральный материалы нельзя.

Инструкция по эксплуатации также содержит в себе информацию о технике безопасности, которая направлена на защиту оператора, а также защиту оборудования от поломок во время работы. Строго запрещается прогревать двигатель с помощью открытого огня, например, горелкой.

Для приведения мотоблока в движение необходимо выбрать передачу с помощью ручки и пользуясь обозначениями на корпусе, после чего нажать рычаг переднего или заднего хода. Запрещено переключать передачи с взведенным в рабочее положение рычагом переднего или заднего хода.

Первый запуск и обкатка мотоблока «Каскад»

Первый пуск мотоблока «Каскад» важен так же, как и последующее правильное использование. Чем бережнее вы будете обращаться с агрегатом, тем дольше техника прослужит вам.

Как выполнять первый запуск:

• убедитесь, что мотоблок заправлен бензином и маслом;
• проверьте качество сборки, правильность подключения механизмов;
• поставьте ручку регулировки передач в нейтральное положение, затем запустите мотор и, выбрав необходимую передачу, выжмите рычаг хода вперед;
• не нажимайте ручки переднего и заднего хода одновременно;
• также запрещается переключать передачи, если рычаг переднего/заднего хода находится в нажатом положении.

Обкатка мотоблока «Каскад» выполняется в несколько этапов:

1. первый этап — работа в режиме холостого хода без нагрузки, в среднем по 5 минут на каждой передаче;
2. второй этап — работа на 1/3 мощности, по 1 часу на каждой передаче;
3. третий этап — работа на 2/3 мощности двигателя по 1 часу на каждой передаче.

Общая продолжительность обкатки должна составить 20 рабочих часов.

Если мотоблок не новый, обкатку выполнять не нужно. Во время обкатки запрещено: нагружать мотоблок на полную мощность, перевозить больше рекомендуемого (максимально допустимого) веса на тележке или прицепе, выполнять сложные работы вроде вспашки целины.

Инструкция по ремонту для мотоблока «каскад»

Неисправности в мотоблоке «Каскад» могут появляться в разных его частях. Их можно условно разделить на два вида: поломки в самом двигателе агрегата и в других его составляющих элементах. Перед тем, как приступить к ремонту двигатели или карбюратора, внимательно прочитайте инструкцию. В ней можно найти ответы на самые разные вопросы.

Мотор.

Возможно, вам даже потребуется переборка двигателя, то есть его капитальный ремонт. Если ваша машина вам служит многие года, то, возможно, мотор попросту поизносился и его нужно тщательно отремонтировать и почистить. Частые неисправности:

• мотор не заводится. Может быть слишком много бензина, что можно определить по свече, которая будьте мокрая. Нужно просушить цилиндр, вывернуть свечу и разогнать двигатель при помощи ручного стартера. Если у вас электрический стартер, аккумулятор может быть разряжен, что тоже станет причиной того, что агрегат не будет заводиться;
• недостаточная мощность двигателя. Проверьте карбюраторный фильтр. Если вы используете низкокачественный бензин, он может стать причиной плохой работы машины. Засоренная свеча или нарушение зазора между электродами приведут к сбою в системе зажигания. Прочистите также глушитель.

Карбюратор.

Если вы заметили, что ваш мотоблок стал как-то не так работать или появились какие-то изменения в его работе, первым делом проверьте карбюратор и изучите инструкцию.

Топливо может не доходить до карбюратора. Чтобы это проверить, нужно выкрутить свечу зажигания. Если она полностью сухая, значит бензин попросту сюда не доходит. Нужно прочистить карбюраторный фильтр или жиклер.

Чтобы провести полное исследование карбюратора, его нужно демонтировать и разобрать, вылить топливо. Затем делается продувка через штуцер. Ничто не должно препятствовать поступлению воздуха, при этом агрегат держите так, как он находится во время работы. А вот если его повернуть на 180 градусов, воздух уже не должен проходить.

Чтобы отрегулировать поступление топлива, нужно загибать или отгибать язычок на поплавке в камере. После этого можно продуть жиклер. Все детали нужно очистить топливом и оставить сушиться, не вытирая их.

Последним этапом является регулировка, но перед этим нужно прогреть двигатель. Нужно выставить самый низкий ход на холостом режиме. Нужно закрутить, а затем постепенно откручивать винт газа, следя за работой машины.

Поломки в других узлах.

Так, например, если ваш агрегат стал слишком шумно работать, тогда, возможно, вам потребуется ремонт редуктора мотоблока «Каскад». Для начала попробуйте долить или полностью заменить в нем масло. Если же это не помогает, нужно обратиться к мастеру, который заменит неисправную деталь.

Инструкция

Инструкция по эксплуатации, поставляемая вместе с техникой, предполагает подготовку устройства к работе в несколько этапов. Потребуется собрать мотоблок и заправить его, используя схему в инструкции. Далее необходимо измерить уровень масла, проверить крепления, клапанные зазоры, а также обкатать устройство.

После того как вышеназванные действия были успешно выполнены, достаточно соответствующим образом настроить устройство, а также соблюдать рекомендации по эксплуатации.

Настройка мотоблока

Каскад поставляется покупателям в полностью готовом для эксплуатации состоянии, не требующей настройки карбюратора или других элементов. На протяжении всего гарантийного срока следует отказаться от самостоятельного выполнения подобных работ, поскольку ими должны заниматься специалисты сервисного центра.

Запуск и обкатка

Если сборка была выполнена согласно инструкции, проблем с запуском двигателя мотоблока возникать не должно. При неудачном старте двигателя, следует осмотреть свечу: если она мокрая, неполадки связаны с системой зажигания, а если сухая — с карбюратором. Обкатка является важным этапом, влияющим на срок службы изделия. Она предполагает выполнение ряда правил:

• прогревать двигатель перед выполнение работ, дав ему поработать на холостых оборотах;
• не нагружать силовой агрегат;
• все работы должны осуществляться на 1-ой скорости.

Подобные правила необходимо соблюдать на протяжении 30 моточасов, после чего потребуется проверить соединения в двигателе и смежных узлах, а также заменить моторное масло.

Возможные поломки

Согласно заявлениям производителя, он гарантирует стабильную работу устройства на протяжении 5 лет при условии соблюдения правил эксплуатации и своевременного обслуживания агрегата. При этом гарантийный срок составляет значительно меньше — 2 года, на протяжении которых владелец может обратиться в сервисный центр для устранения неисправностей.

К числу самых распространенных проблем, с которыми владельцы Каскада сталкиваются чаще всего, целесообразно отнести:

• двигатель не запускается;
• система зажигания не работает должным образом;
• нестабильная работа двигателя;
• изменение цвета выхлопа на черный;
• мотоблок не осуществляет движение.

Довольно популярной проблемой представляется расслоения ремня, используемого для переключения передач. Подобную поломку невозможно устранить регулировкой, поскольку испорченный элемент потребует немедленной замены.

Устранение неисправностей

Следует помнить о том, что инструкция по ремонту пригодится только в том случае, если гарантийный срок полностью закончился. Попытка самостоятельного ремонта и нарушение целостности пломб приведет к прекращению предоставления гарантии и значительным затратам на устранение поломки.

Выполняя ремонтные работы самостоятельно, потребуется придерживаться инструкции, поставляемой с агрегатом. Алгоритм действий зависит от типа поломки, однако его можно разделить на несколько основных этапов:

• поломки топливной системы. Проверить засоры в пробке бака и устранить их, продуть жиклеры, промыть бак бензином;
• неисправность зажигания. Заменить свечу либо её наконечник, проверить зазор между статором и маховиком, при необходимости отрегулировать его;
• прочистить фильтрующие элементы.

После выполнения подобных манипуляций агрегат чаще всего возвращается в работоспособное состояние. При наличии необходимых знаний и квалификации можно пробовать настроить карбюратор, однако это сложная задача, неправильное выполнение которой может привести к серьезным поломкам.

Какой двигатель лучше поставить на мотоблок каскад?

Нужно учесть тот факт, что двигателей отечественного производства, которых выпускали для данного мотоблока, сейчас уже нет. Так что выбирать нужно будет среди импортного ассортимента. Но вот встретить подходящую по всем параметрам деталь почти не реально.

Наиболее часто на Каскад устанавливают следующие движки:

1. ДМ 68 – хороший качественный движок, который рекомендуется как один из лучших вариантов для установки на такое оборудование. Его главным преимуществом есть усиленная трансмиссия и качественная сборка.Технические характеристики: мощность – 6 л.с.;
2. топливный бак: 3,3 л;
3. глубина обработки – 26 см;
4. ширина обработки – 45/60/95 см;
5. количество передач: 2 передние, 2 задние.

• B&S I/C – современная модель двигателя, которая весьма популярна среди владельцев мотоблоков. Это обусловлено его главными особенностями:
  усиленная трансмиссия;
• повышенная мощность в 6,5 л. с.;
• топливный бак объемом в 3,6 л;
• минимальный уровень шума;
• эффективная работа даже при низких температурах.
• Vanguard OHV – это мощный двигатель, который позволит справиться с поставленными задачами быстро и эффективно. Такой высокий уровень работы достигается благодаря его мощности в 7,5 лошадиных сил и объему топливного бака в 4,5 л.

При покупке движка обращайте внимание на его качество сборки. Оно должно отвечать всем современным требованиям, это обеспечит агрегату долгий срок службы и эффективность в работе.

Читать так же: Мотоблок Aurora Gardener 750

Помогите выбрать мотоблок.

Опции темы

Поиск по теме

сам пользую зверюгу скещеную из низа каскада и верха вятка-электрон..рыхлит помедленней заводских но тщательно)

Всем спасибо, мотоблок взяли вчера еще, к сожалению до нета только сейчас добрался, Нева МБ-2 7,5 кобыл движок русский (мне печально читать твой комент за двигу обидно, надеюсь мне повезет больше) еще и телегу к нему пока на обкатке, сегодня на нем насобирал тонну чермета, прикольная техника, к сожалению в выборе сией машины я не участвовал, так как папа пришел в магазин и ему начали чесать что отлетают как пирожки с двигой от зубыры или конды не было уже, у меня как назло тел вырубился короче я приехал помогать только загружать в грузотакси, хотя сильно не расстроился так как сам на него глаз положил. В догонку мотокосу и штиля, на выходных за дровами в баню. =)

Карбюратор к-60

Проводить настройку карбюратора следует строго по инструкции производителя для конкретной модели. Иначе можно просто сломать оборудование.

Карбюратор К-60 используют в модели М-3. Он потребует установить дроссельную заслонку так, чтобы щель между ее основанием и воздуховодом была шириной 2-2,5 мм. Ее видно через патрубок такого агрегата, как мотоблок «Каскад». Регулировка карбюратора потребует зажатия винта настройки и выворачивания его на 0,5-1 оборот.

Затем двигатель 5 мин. прогревают и, отворачивая регулировочный винт, ожидают уменьшение частоты оборотов двигателя. Это оптимальное положение. Для определения его на минимальных оборотах частоту вращения снижают и, плавно заворачивая винт, находят его оптимальное положение.

Зная принцип работы и основные характеристики агрегата, можно эффективно и безопасно использовать в работе такую технику, как мотоблок «Каскад». Регулировка карбюратора должна проводиться по мере необходимости в соответствии с указаниями производителя.

Настройка работы этой составляющей оборудования обеспечит стабильность частоты оборотов двигателя после длительных нагрузок или бездействия. Представленный мотоблок гарантированно прослужит долгое время, а выполняемые с его помощью действия не потребуют больших затрат физической силы. Правильный уход и настройка агрегата позволят не знать аварийных ситуаций в процессе обработки земельных участков.

Краткий обзор модификаций. как расшифровать заводские индексы

За годы производства ОАО «Редуктор-ПМ» вывело на рынок такое количество модификаций мотоблока «Каскад», что, на первый взгляд, кажется, что их слишком много и в них можно запутаться. Однако это не так. На самом деле, всё просто. Нужно только «прочитать» буквенные и цифровые обозначения в заводских индексах данных мотоблоков.

МБ6 – модель с отечественным двигателем («ДМ66» или «ДМ68»). МБ61 – модель с двигателем иностранного производства («Briggs&Stratton» или «Honda»).

01 – рулевое управление штанговое. 02 – поворотная рулевая колонка, позволяющая регулировать положение руля в вертикальной и горизонтальной плоскостях.

В редукторе серии 04 выходной вал редуктора установлен на игольчатых подшипниках. В редукторах серий 05, 06, 07 выходной вал редуктора установлен на шариковых подшипниках.

Также редукторы серий 05 и 06 обеспечивают пониженную скорость на первой передаче, что даёт ряд преимуществ, например, при работе с косилкой и снегоуборщиком позволяет более качественно косить траву и убирать снег.

В редукторах серии 06, 07 также применён механизм разобщения выходных валов, что облегчает управление мотоблоком при поворотах, повышает его маневренность при использовании в качестве транспортного средства и при культивации почвы.

Базовые варианты, на основе которых сделаны все модификации мотоблоков «Каскад»:

Каждая из модификаций мотоблока «Каскад» обеспечивает стандартную глубину обработки почвы до 26 сантиметров. Ширина обработки во время движения мотоблока составляет 45, 60 или 95 сантиметров.

Схема редуктора мотоблока мб 1

Устройство редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

Устройство редуктора мотоблока МБ-1

Редукторы мотоблоков МБ-1 «Нева» (выпускавшихся ранее), МБ-1Д «Ока», МБ-1 «Каскад» (кроме его отдельных модификаций) имеют одинаковую конструкцию, приведенную на рис. 35.

Корпус редуктора стальной, штампованный, состоит из двух половин 2 и 22, скрепленных между собой через уплотнительную прокладку 3 болтами. К каждой половине корпуса приварены угольники 8 и 23, образующие несущую раму мотоблока.

Рис. 35. Редуктор мотоблоком МБ-1 (продольный разрез): 1 — ручка переключения; 2 — половина корпуса правая; 3 — прокладка; 4 — цепь (34 звена); 5 — пробка; 6 — палец; 7 — болт; 8 — угольник правый; 9 — блок звездочек второй; 10 — болт; 11 — палец; 12 — цепь (30 звеньев); 13 — блок звездочек третий; 14 — палец; 15 — подшипник; 16 — вал выходной; 17 — болт М6; 18 — крышка; 19 — манжета; 20 — подшипник; 21 — цепь (28 звеньев); 22 — половина корпуса, левая; 23 — угольник левый; 24 — цепь (36 звеньев); 25 — блок звездочек первый; 26 — цепь (46 звеньев); 27 — вал переключения (входной вал); 28 — манжета; 29 — подшипник; 30 — подшипник; 31 — звездочка (первой передачи); 32 — звездочка (второй передачи).

Внутреннее устройство редуктора показано на рис. 36-40.

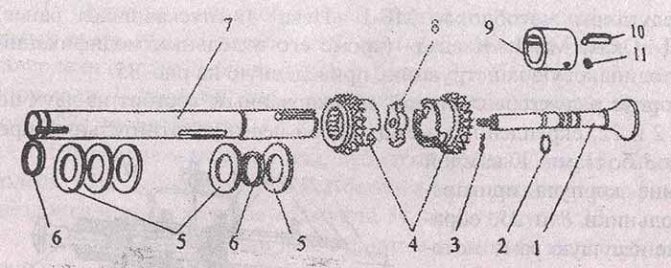

Рис. 36. Вал переключения: 1 — ручка переключения; 2 — кольцо уплотнительное; 3 — шплинт; 4 — звездочка; 5 — шайба: 6 — кольцо; 7 — вал переключения; 8 — сухарь переключения; 9 — втулка; 10 — пружина фиксатора; 11 — винт стопорный

Рис. 37. Блок звездочек первый: 1 — блок звездочек первый; 2 — шайба; 3 — подшипник 942/15: 4 — втулка; 5 — палец

Рис. 39. Блок звездочек третий: 1 — блок звездочек третий; 2 — втулка; 3 — подшипник 941/20; 4 — палец; 5 — шайба

Рис. 40. Вал выходной: 1 — шайба; 2 — вал выходной; 3 — втулка

Крутящий момент от входного вала 21 (рис. 35) на выходной вал 16 редуктора передается либо от левой 31, либо от правой 32 звездочки входного вала. Та или иная звездочка вводится в зацепление со входным валом с помощью сухаря 8 (рис. 36), перемещаемого вдоль оси вала ручкой 1 переключения. При утопленной ручке 1 вводится в зацепление звездочка 31, включается первая (низшая) передача. При выдвинутой до конца ручке 1 включается вторая (высшая) передача.

Среднее положение ручки 1 переключения нейтральное.

Редукторы мотоблоков МБ-1Р «Нева». МБ-1 «Каскад» моделей 6841-01, 6841-03, 6841-05 и 69412,69412-07 отличаются конструкцией установки выходного вала. В этих редукторах выходной вал устанавливается вместо игольчатых на шариковых подшипниках, в соответствии с этим заменены тип манжет и конструкция закрывающих их крышек.

Масло и топливо

Каждый владелец должен знать, с каким маслом и топливом работает его мотоблок Каскад.

В независимости от того, какой мотор у Вас стоит (российского производства или китайский Лифан) необходимо использовать только высококачественное чистое топливо АИ-92 или АИ-95. Не допускается применять старый или грязный бензин. Он может засорить топливную систему.

Забор топлива из бензобака происходит не со дна бака, а чуть выше. Это не допускает попадание грязи и пыли далее в карбюратор, а она просто оседает на дно.

Замена масла в двигателе мотоблока Каскад:

Согласно инструкции по применению рекомендуется использовать советские масла по ГОСТ. Однако время СССР уже прошло, и сейчас можно найти более качественные моторные масла импортного производства с улучшенными характеристиками. В летнее время можно применять из серии 15W-40, а в зимний период полусинтетические 10W-40.

Масло следует менять спустя каждые 20 часов работы мотоблока Каскад.

С трансмиссией похожая ситуация. Завод-производитель рекомендует использовать советские ТАП-15в или ТАД-17и. Однако вместо них можно применять 75W-90 или 80W-90.

Для замены масла в трансмиссии наклоните мотоблок назад и вытяните пробку. Перед этим подставив емкость для слива. Отработка наносит большой вред почве, поэтому нельзя выливать ее туда.

Рычаги управления смазываются Литолом или Солидолом.

Какое масло заливать в коробку мотоблока Зубр?

Какое масло заливать в редуктор мотоблока

Модельный ряд

Модельный ряд мотоблока «Каскад» состоит из различных модификаций, отличающихся типом двигателя и, соответственно, техническими характеристиками устройства. Так, например, мотоблок «Каскад МБ 1» имеет 8 лошадиных сил, только одну скорость назад, способен вспахать полосу земли до 1050 мм на глубину 150-300 мм.

В последние несколько лет были разработаны следующие модификации:

1. МБ6-06 – мотоблок «Каскад МБ 6» получил мощный редуктор с дополнительным набором скоростей и разблокировкой колес, но имеет стандартную рулевую колонку.
2. МБ6-08 – отличается повышенной скоростью до 10 км/час. Модель является самой популярной в своей нише.
3. МБ61-12 – скорость данной модели ещё выше предшественника – до 12 км/час, при этом модель легче стандартной на 11 кг. Стоят такие моноблоки до 40000 рублей.
4. МБ61-21 – данная модель укомплектована двигателем Robin-Subaru EX-21 с объемом цилиндра 211 см3. Расход топлива при этом не превышает стандарта – 1,6 и 1,8 л/час.
5. МБ61-22 – модель снаряжена двигателем Honda GX-200 со стандартными для данных мотоблоков техническими характеристиками.

Неисправности систем двигателя при запуске

В том случае, если при проверке свечей они оказались влажными, т.е. топливо поступает нормально, но мотор не запускается, проблема может заключаться в следующем:

1. Отказ системы зажигания:

1. Подсос воздуха через уплотнения карбюратора, свечей зажигания, головок свечей и цилиндров, а также соединений карбюратора и цилиндров двигателя.

При выявлении разгерметизации соединений необходимо выполнить подтяжку крепежных болтов, затянуть свечи и проверить целостность прокладок между головками свечей и цилиндрами.

1. Неполное закрытие воздушной заслонки карбюратора.

Для устранения этой проблемы необходимо обеспечить свободный ход заслонки, проконтролировав качество работы привода. При обнаружении заеданий их нужно устранить.

Нарушение компрессии и неполадки в карбюраторе

Бывает так, что запуск осуществляется, однако его процесс существенно затруднен. При этом двигатель мотоблока работает крайне неустойчиво и не может развить достаточную для нормальной работы мощность.

Причиной тому может быть потеря компрессии, что можно выявить по:

• нагару на рабочих поверхностях клапанов, а также седел блоков цилиндров;
• деформации впускного клапана;
• износу поршневых колец.

Для того чтобы восстановить компрессию, необходимо:

1. Проверить техническое состояние механизма газораспределения двигателя, загрязненные нагаром детали очистить, а при наличии дефектов – заменить их.
2. Проверить состояние поршневых колец и заменить неисправные компоненты.



Если в процессе работы двигателя из глушителя выходит дым черного цвета, а на электродах свечей выявлен избыток масла либо сами они покрыты нагаром, это означает, что:

• на карбюратор подается перенасыщенная топливная смесь;
• нарушена герметизация топливного клапана карбюратора;
• износилось маслосъемное кольцо поршня;
• засорился воздушный фильтр.

Неполадки мотора

Двигатели, работающие на разных видах топлива (бензине или дизеле), имеют различный ресурс. У моторов, использующих солярку, он значительно больше, но популярностью пользуются именно бензиновые агрегаты, из-за менее низкой стоимости и легкости в эксплуатации и ремонте.

• неполадки при запуске;
• проблемы с плавной работой.

Проблемы в топливной системе

Первым делом нужно проверить свечи зажигания. Если они оказались сухими, это может означать, что бензин не поступает в двигатель. Основными причинами будут: неимение топлива, был закрыт кран подачи, засорение отверстия в пробке бака, попадание ненужных предметов в топливную систему.

• заправить мотоблок;
• открутить кран подачи топлива;
• прочистить пробку бензобака;
• удалить весь бензин из бака, предварительно сняв топливный кран, и вымыть чистым топливом. Затем продуть жиклеры в карбюраторе при помощи насоса подачи топлива.

Когда свечи остались влажными

Выделяют следующие неисправности:

1. Возникновение нагара на свечах зажигания. Следует очистить их шершавой поверхностью и вымыть.
2. Увеличен или уменьшен зазор между электродами. Нужно отрегулировать его до необходимого размера.
3. Повреждена изоляция проводки. Ее обычно заменяют на новую.
4. Произошло замыкание массы на кнопку СТОП.
5. Неисправен стартер системы зажигания.

Также могут ослабиться резиновые уплотнители карбюратора, вследствие чего воздух будет засасываться. Нужно подтянуть болты, свечи и осмотреть прокладки между цилиндром и головкой свечи.

Еще одним вариантом плохого запуска двигателя может быть то, что воздушная заслонка карбюратора закрывается неполностью.

При нарушении компрессии то же будет непросто завести мотор. Причинами являются: нагар на клапанах, бал деформирован впускной клапан, или поршневые кольца уже износились.

Неполадки в процессе работы обычно проявляются, когда узловые соединения двигателя, подвергаясь перегрузкам, выходят из строя, что и приводит к сбоям.

Когда мотор стал сам набирать и снижать обороты, это возможно при ослаблении тяги и крепления рычагов. Для устранения просто произведите регулировку привода управления.

Если двигатель теряет мощность, это означает, что он перегрелся. При этом мотор может заклинить, что происходит при малом уровне масла в картере, образовании надира на головке шатуна, или маслоразбрызгиватель пришел в негодность.

Пошаговая инструкция настройки карбюратора

1. Прогреваем двигатель.
2. Ввинчиваем до упора винты максимального и минимального газа.
3. Отвинчиваем эти же винты назад лишь на 1,5 оборота.
4. Устанавливаем рычаг передач в положение минимального хода. При всем этом двигатель продолжает работать.
5. Нормальная работа движка должна быть бесшумной и беспрерывной.

Такую операцию след проводить агрегатам Каскад в каждом начале сезона или же в его конце. Благодаря тому, что винты вкручиваются до упора происходит обогащение топлива. А вот их небольшое послабление увеличивает воздух в смеси.

Для того чтобы проверить сделали ли вы все правильно при регулировке, нужно просто обратить внимание на свечи зажигания. После длительной тяжелой работы на мотоблоке, спустя небольшое время на свечах не должны образоваться ни нагар, ни следы топлива.

Карбюратор мотоблока Каскад: 1 — воздушный патрубок; 2 — корпус; 3 — утопитель; 4 — жиклер холостого хода; 5 — винт упора дроссельной заслонки; 6 — рычаг дроссельной заслонки; 7 — фланец крепления карбюратора; 8 — винт корректировки состава топливной смеси холостого хода;

Устройство мотоблока, схема двигателя

Устройство карбюратора мотоблока «Каскад» показано на рисунке 2.

Настройка (регулировка) карбюратора мотоблока «Каскад» выполняется по стандартной схеме:

• двигатель должен прогреться;
• далее положение дроссельной заслонки изменяется с помощью регулировочного винта;
• после этого обороты холостого хода уменьшаются до минимума, оператор должен добиться равномерного звучания мотора;
• далее максимальные и минимальные обороты двигателя регулируются три-четыре раза, пока звук не будет ровным и устойчивым при выбранном положении заслонки.

Зажигание мотоблока «Каскад»

Иногда проблема запуска и функционирования мотоблока кроется в самом зажигании. Регулировка зажигания мотоблока «Каскад» выполняется, исходя из типа двигателя. На каждый двигатель дается инструкция по эксплуатации, потому её необходимо детально изучить.

• Механизм запуска двигателя – стартер – предназначен для раскрутки коленчатого вала.
• Электронная система зажигания обеспечивает бесперебойное иcкрообразование на свече зажигания.

Правила эксплуатации и ухода за агрегатом

В первые часы работы нужно давать щадящую нагрузку на мотоблок Каскад. Инструкция по эксплуатации рекомендует 35-часовой цикл обкатки. В это время следует соблюдать следующие условия:

• в течение 5 мин. двигатель прогревается на средних оборотах;
• работа проводится на первой передаче и средних оборотах;
• после 5 часов работы масло подлежит замене;
• следующая порция масла меняется через 5−7 часов;
• затем замена масла ведется через 35 часов;
• осматриваются все соединения, подтягиваются болты.

В дальнейшем, в течение 1−2 месяцев не следует давать максимальную нагрузку агрегату. Необходимо, чтобы все детали притерлись друг к другу.

В процессе работы следует проводить ТО. Оно сводится к пунктам:

• ежедневное удаление с поверхностей пыли и масла;
• наблюдение и протяжка при необходимости креплений;
• осмотр ремня. Замена в случае наличия отслоений;
• проверка крепежа навесного оборудования;
• каждые 50 часов проводится замена масла в редукторе.

При замене ремня нужно обращать внимание на выбитые на них индексы. Они бывают А1180 и А1400.

В процессе работы выставляется на нужной высоте руль, который держится параллельно грунту. Перекос недопустим. Иначе агрегат зароется в чернозем. Глубина культивации грунта составляет 200 мм, а на трудных участках 100−150. Если земля каменистая, то работа проводится на первой передаче.

Хранение ведется в сухом помещении или на улице под брезентом. В случае консервации все неокрашенные части покрываются смазкой К1. Время хранения — 1 год. При необходимости более длительного хранения смазка меняется.

Проблемы с ручным стартером

Иногда возникает необходимость заменить пружину стартера или даже весь аппарат в целом. Сама пружина размещается вокруг оси барабана. Задачей этой пружины является возврат барабанов в исходное положение. Если за механизмом ухаживают и не дергают его излишне активно, устройство спокойно работает годами. При возникновении поломки надо сначала убрать шайбу, расположенную в середине корпуса барабана.

Потом снимают крышку и внимательно осматривают все детали. Внимание: лучше приготовить коробку, в которую будут выкладываться убираемые части. Их очень много, к тому же они мелкие. После ремонта надо будет обязательно установить назад все, иначе стартер работать перестанет вовсе. В большинстве случаев приходится заменять пружину либо шнур, но вывод об этом можно сделать только при визуальном осмотре.

Хотя мотоблоки «Каскад» оснащаются крепкими шнурами, все же нельзя исключить разрыва. Но если шнур поменять относительно просто, то при замене пружины надо следить, чтобы не были повреждены соединительные крючки. При замене стартера целиком сначала убирают фильтр, прикрывающий маховик. Это позволяет добраться до внутренних частей устройства. Убрав кожух, откручивают удерживающие корзину винты.

Следующие шаги таковы:

• откручивание гайки и снятие маховика (иногда приходится использовать гаечный ключ);
• откручивание шпонки;
• установка генератора с заведением проводов в отверстия на стенке мотора;
• размещение магнитов в середине маховика;
• соединение деталей на крепежные болты;
• установка венца (при необходимости — с помощью горелки);

• возврат узла в мотор, вкручивание шпонки и гайки;
• монтаж корзины механизма;
• закрепление изолирующего кожуха и фильтра;
• выставление стартера;
• подсоединение проводов и клемм к батарее;
• пробный запуск для проверки работоспособности системы.

Редуктор мотоблока «каскад»

Редуктор механический, цепной. Сцепление и ступенчатая коробка передач относятся к базовым составляющим компонентам трансмиссии и нередко размещаются в специальном блоке.

Большинство моделей имеют несколько скоростей вперед и назад, что способствует отличной маневренности.

Выходной вал усиленного редуктора располагается на подшипниках со значительным диаметром, которые устойчиво реагируют на механические повреждения и негативное влияние разного рода вибраций.

Рисунок 3. Схема редуктора «Каскад»

1— Стопорное кольцо, 2 — Регулировочное кольцо, 3 — Коническая шестерня, 4 — Регулировочные кольца, 5 — Подшипник, 6 — Вал-шестерня промежуточная, 7 — Корпус верхний, 8 — Вал выходной, 9 — Регулировочные кольца, 10 — Подшипник, 11 — Коническая шестерня, 12 — Стопорное кольцо, 13 — Чашка пыльника, 14 — Пыльник, 15 — Манжета, 16 — Регулировочные кольца, 17 — Корпус нижний, 18 — Регулировочная прокладка, 19 — Подшипник, 21 — Крышка, 22 — Шестерня, 23 — Шестерня, 24 — Вал.

Трансмиссия и ходовая часть мотоблока «Каскад»

Сцепление мотоблоков «Каскад» – ременное. Механизм сцепления функционирует на основе ременного натяжения передачи клиноременного типа. Редуктор (используется двух видов, и «005.45.7530» на данном мотоблоке – цепного типа, двухскоростной

Производитель отмечает, что редуктор на мотоблоке «Каскад» установлен усиленный, его выходной вал крепится на подшипниках большого диаметра. Это обеспечивает высокую устойчивость механизмов к вибрациям и ударам.

Цепной редуктор мотоблока «Каскад».

В стандартной комплектации на мотоблоках «Каскад» установлены шины пневматические 4.00-10, модели ТУ 38.304-13-13-92; либо литые, массивные, с каналами по боковинам, 5.00L-12, модели Ф-232 ТУ 38.304-13-05-92.

Ремонт двигателя мотоблока своими руками: частые неисправности, фото и видео

Как и любая техника мотоблок требует своевременного обслуживания и ремонта. А их выполнение желательно поручать специалистам, которые располагают нужными инструментами и оборудованием и хорошо знают своё дело.

Впрочем, если вы тоже знакомы с устройством двигателей внутреннего сгорания и разбираетесь в машиностроении теме, то очень многое из того, что может потребоваться для восстановления работоспособности машины, сможете сделать самостоятельно.

У дизельных и бензиновых двигателей разные моторесурсы. Для первых нормальной цифрой является 4000 м/ч, а вот вторые способны обеспечить всего 1500 м/ч. Несмотря на это дизельные модели мотоблоков высоким спросом не пользуются. Ведь и при покупке, и в процессе эксплуатации стоят они значительно дороже.

Поэтому скорее всего, вы работаете с мотоблоком, оснащенным бензиновым (карбюраторным) двигателем.

Все поломки, которые могут возникнуть в процессе эксплуатации сельскохозяйственной минитехники, можно условно разделить на две категории:

• проблемы с запуском;
• сбои в работе.

1. Неисправности остальных узлов и механизмов:

• неправильная работа сцепления;
• поломки в коробке передач;
• проблемы с ходовой частью;
• неисправности управления и автоматики;
• неисправности систем мотоблока (охлаждение, смазка и пр.).

Во многом успех ремонта внезапно вышедшей из строя машины зависит от правильности проведения диагностики. Что касается технического обслуживания, оно проводится как раз для того, чтобы выявить небольшие неисправности, которые впоследствии приведут к серьезным.

Если вы не располагаете необходимыми знаниями, помещением, инструментом и материалами, необходимыми для обслуживания и ремонта мотора, доверьте работу специалисту!

Достоинства и недостатки

Судя по опыту эксплуатации, любые мотоблоки «Каскад» не уступают ведущим иностранным моделям. Надежность их полностью оправдывает ожидания потребителей. Несмотря на незначительную цену, это оборудование вполне функционально и развивает высокую производительность. Благодаря разнообразию версий выбор наиболее подходящего устройства не составляет особых проблем. Пользователи могут успешно решать различные задачи:

• готовить лунки;
• сажать растения;
• перемещать тяжеловесные грузы;
• выкапывать корнеплоды;
• вспахивать землю.

Надо сказать, что некоторые пользователи сталкиваются и с объективными проблемами. Довольно часты трудности с работой приводов, с «конфликтами» ремней между собой. Проблему часто решают снятием одного из ремней, но это неизменно оборачивается потерей производительности. Иногда раздаются жалобы на слабость материала корпуса. Потому эксплуатировать мотоблок на каменистой земле не вполне оправданно.

Так как все мотоблоки относительно велики, придется сразу думать, как их хранить. Перевозка на личной машине (если это не грузовая Газель или что-то подобное) невозможна. Обычно приходится заказывать специальную перевозку на дачу или в загородный дом, поскольку ехать на мотоблоке своим ходом нельзя. Впрочем, эта проблема свойственна всем мотоблокам. Если устанавливается вспомогательное оборудование, придется тщательно отрегулировать карбюратор.

Таблица неисправностей двигателя мотоблока «каскад»

Устройство мотоблока «Каскад» простое, классическое. Как и любой аналогичный агрегат, «Каскад» состоит из рулевой штанги, шасси на два колеса, двигателя и силовой передачи.

За двигателем расположена трансмиссия, КПП (коробка переключения передач), муфта сцепления, основная передача, дифференциал, конечная передача и ВОМ.

Технические характеристики

Технические характеристики мотоблока Каскад МБ-6 следующие:

1. Тип двигателя — 1-цилиндровый, 4-тактный карбюраторный с воздушным охлаждением.
2. Мощность — 6 л.с.
3. Рабочий объем — 317,4 см³.
4. Диаметр цилиндра — 76 мм.
5. Объем масла в моторе — 0,9 л.
6. Частота вращения коленчатого вала — 2750-3250 1об/мин.
7. Тип ходовой системы — колесная по схеме 2х2.
8. Сцепление — клиноременная передача.
9. Размер ремня на мотоблок Каскад:
   ремень переднего хода — А-1180 вн.IV ГОСТ 1284.1-89;
10. ремень заднего хода — А-1400 IV ГОСТ 1284.1-89.
11. Редуктор — 2-скоростной.
12. Сальники редуктора:
    941/20 ГОСТ 4060-78 — 7 шт.;
13. 942/30 ГОСТ 4060-78 — 2 шт.;
14. 306К ГОСТ 8338-75 — 2 шт.;
15. 942/15 ГОСТ 4060-78.
16. Число передач:
    переднего хода — 2;
17. заднего хода — 2.
18. Ширина захвата с культиватором КМБ 1.002.000 — 930 мм.
19. Глубина обработки — 100-200 мм.
20. Температура эксплуатации — -5… 35°С.
21. Габаритные размеры — 1500х600х1150 мм.
22. Вес машины — 103 кг.

Мотоблок Каскад МБ-61 имеет такие конструктивные особенности:

1. Агрегаты МБ61-102, 104 оборудованы двигателями Vanguard 7,5 HP тип 0035А1 от Briggs&Stratton (США), предназначенными для работы в экстремальных и тяжелых условиях. Такой мотор имеет рабочий объем 205 см³.
2. Агрегаты МБ61-122, 124 оснащены моторами Intek I/C 6,5 HP (Briggs&Stratton) общего назначения, обладающими высокой производительностью, надежностью и выносливостью.
3. МБ61-142, 144 имеют двигатели Intek Pro 6,5 HP с двойным цилиндром Dura-Bore для длительной работы и поплавковый карбюратор для последовательного легкого запуска.
4. МБ61-152 и 154 с двигателями Vanguard 7,5 HP тип 0127Е1.

Особенности Каскада МБ61 выгодно отличают его от сельскохозяйственного оборудования Каскад МБ6. Мотомашины эффективны, надежны и качественно собраны, но стоимость агрегатов с американскими и японскими двигателями намного дороже. Поэтому среди фермеров более популярны мотоблоки с отечественными моторами.

Особенности конструкции

Мотоблок «Каскад» состоит из четырёх основных элементов: двигатель, трансмиссия, ходовая часть и органы управления. К ходовой части можно отнести и саму металлическую трубчатую раму мотоблока с закреплёнными на ней колёсами. Важная особенность «Каскада» – это возможность изменения его колеи, то есть межколёсного пространства, в процессе работы.

Колёса на данных мотоблоках используются как резиновые пневматические, так и резиновые литые, а также утяжелённые металлические. Можно применять мотоблок «Каскад» и без колёс – с фрезами-культиваторами. Культиватор для «Каскада» – «КМБ 1.002.000» – имеет диаметр 350 мм и обеспечивает роторную культивацию почвы на глубину 20 см, с шириной захвата от 45 см (при установке двух фрез) и до 93 см (при установке четырёх фрез).

Функцию передачи колёсам крутящего момента от двигателя выполняет трансмиссия мотоблока. Она состоит из сцепления, коробки передач и цепного редуктора. Эти отдельные элементы трансмиссии устанавливаются на мотоблоках «Каскад» как по отдельности, так и в едином блоке. Другие рабочие функции трансмиссии мотоблока – помощь в регулировке скорости работы и обеспечении его поворотов в процессе движения по обрабатываемому участку.

Любой из двигателей внутреннего сгорания на мотоблоках «Каскад» – бензиновый, карбюраторный, одноцилиндровый, четырёхтактный, с воздушным охлаждением. Зажигание – электронное бесконтактное. Свеча зажигания – типа «А11-1 ОСТ 37.003.081-98».

Запуск двигателя осуществляется ручным пусковым устройством с вытяжным шнурком. Уровень шума на рабочем месте оператора мотоблока составляет, по данным производителя, 89 дБА. Уровень вибрации на органах управления (локальная вибрация) не превышает 135 дБА.

За годы производства на данную технику пробовали устанавливать, схожие по техническим характеристикам, как отечественные моторы, собственного производства пермского завода, так и китайские «Бриггс энд Страттон», «Хонда». (Да, «Briggs&Stratton» – это американская – японская, но делают двигатели для мотоблоков данных марок в КНР). Постепенно моторы российского производства остались в прошлом, и «Каскады» последних лет выпуска все оснащены китайскими «движками».

Установка ремней

Установка любых комплектующих на агроустройство – работа нетрудоемкая.

Перед тем как самостоятельно осуществить замену ремней на мотоблоке Каскад, лучше всего прочитать инструкцию.

Для того чтобы сэкономить время и нервы, а также совершить правильную замену данной комплектующей, лучше всего воспользоваться нашими советами и сделать все по порядку.

1. Поставить нейтральную передачу и выключить мотор устройства.
2. Заглушить мотор.
3. Снять защитный кожух.
4. Снять ремни, которые планируется заменить. Помните, что советуется менять одновременно все элементы. Именно поэтому при монтаже ремней заднего хода на мотоблоке Каскад установите и для переднего хода.
5. Поставить новые комплектующие. Для этого необходимо снять шкив. Затем меняемая деталь натягивается на редукторный шкив. После чего устанавливается шкив двигателя.
6. Проверьте, правильно ли расположены ремни на мотоблоке Каскад.
7. Поставьте обратно протекционный кожух.
