Как сделать самодельный снегоход из бензопилы и мотоблока

Снегокат используют по прямому его предназначению: как транспортное средство, для зимней рыбалки и т. п. Детский снегокат с мотором может принести радость и веселье в зимнюю пору вашему чаду. Подробнее о структуре и изготовлении мотоснегокатов читайте дальше.

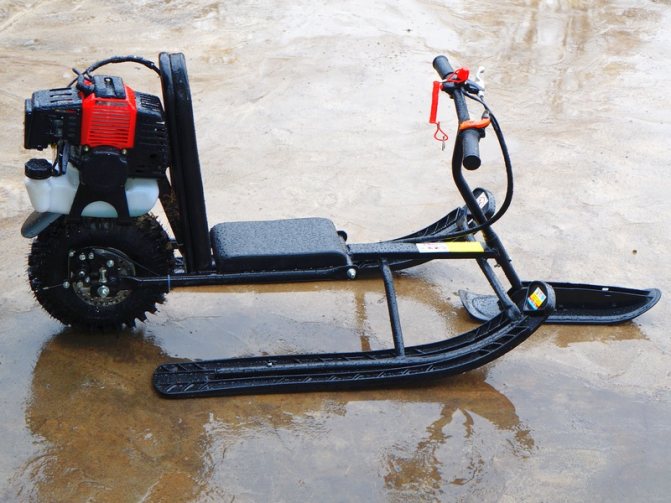

Снегокат с двигателем ? это, по сути, мини-снегоход. Он имеет аналогичное строение, но не предназначен для агрессивной езды по глубокому рыхлому снегу. В основном, на нем можно перемещаться по накатанной прямой поверхности. Для сцепления с дорогой используют гусеницу или самодельные конструкции. Управляются такие машины при помощи рулевой лыжи, а двигаются за счет двигателя внутреннего сгорания или аккумулятора. В первом случае потребление топлива минимальное ? 1 л/моточас.

Мотоснегокат ?Сталкер Айс? выполнен в виде самоката с широкими шипованными колесами. Перемещается он с помощью 42,6 см3 двигателя. Тут также предусмотрено сидение для водителя. Обойдется такое удовольствие приблизительно в 40 тысяч рублей.

?Аргамак-М? сделан по похожей схеме, но имеет более приземленный вид. Максимальная нагрузка в 100 кг ? вполне достаточно для двоих детей. Он также приводится в движение двухтактным двигателем внутреннего сгорания.

Снегокат ?Хаски? снабжен китайским двигателем, аналогичным Honda GX-200. 80-килограмовая конструкция с гусеницами стоит около 56 тысяч рублей.

Наиболее простые самоделки из бензопилы

Ниже приведены разные варианты устройств, изготовленных из бензопил. Каждый желающий сумеет использовать такие идеи в собственном хозяйстве. Из бензопилы с маленьким количеством дополнительных материалов можно сделать:

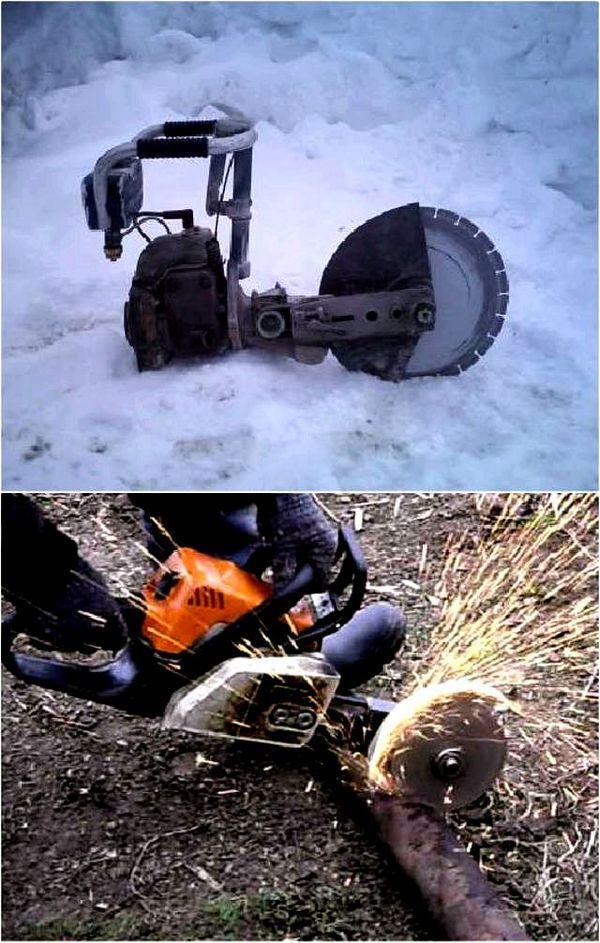

Болгарка. Что можно сделать из бензопилы своими как переделать багги конструктивно и по. Основная система такого устройства — подшипниковый узел с валом. Так что, знание многие умудрялись сделать из бензопилы простенький даже из старой. Как сделать видео самодельного снегоуборщика из бензопилы сделать снегоуборщик. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. И аэросани реально сделать самому из как сделать аэросани от бензопилы. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур. 1.8 как собрать бензиновый генератор из бензопилы своими как сделать из бензопилы снегоход. Как сделать мопед из велосипеда и генератор из бензопилы своими. Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

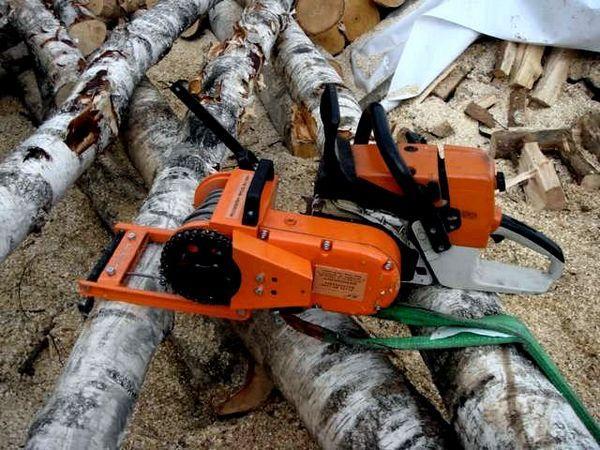

Лебедка, в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Как сделать сенокосилку из бензопилы или как правильно собрать роторную косилку. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

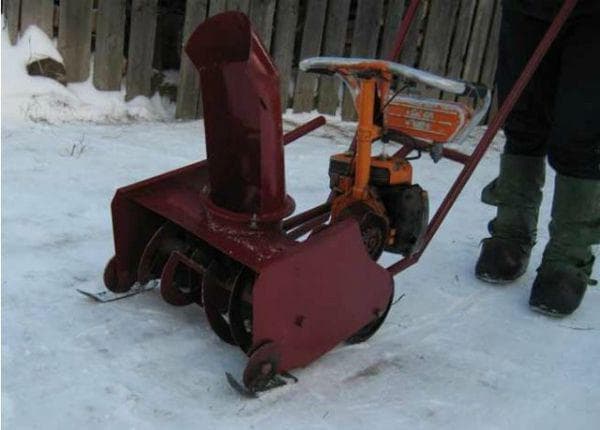

Устройство и принцип работы электрического снегоуборочной машины

Компактные бытовые снегоуборщики бывают бензиновыми и электрическими. Они отличаются между собой только способом питания: первые работают от бензина, вторые соответственно – от электричества. Прочитайте статью про электрические снегоуборщики.

Принцип работы

Суть работы снегоуборщика заключается в следующем: с помощью специально крутящегося устройства собирать в себя снег, а затем с помощью выпускного желоба с силой выталкивать его в заданном направлении на нужную дистанцию.

Исходя из этого, снегоуборочные машины делятся на одноступенчатые и двухступенчатые. Первые для выталкивания снега используют только силу, которую создает шнек, вращаясь с большой скоростью. В конструкции вторых предусмотрен специальный ротор, который стоит на входе выпускного желоба, и, вращаясь, выталкивает снег.

Это позволяет шнеку крутиться с меньшей скоростью, что предотвращает его быстрый износ и частые поломки при попадании камней или других твердых предметов.

Шнек – устройство, которое измельчает снег и «забрасывает» его внутрь снегоуборщика. Находится он в передней части машины, внизу и закрыт сверху и по бокам корпусом-ковшом, чтобы снег направлялся именно в снегоуборщик. Шнек обычно изготавливают из металла.

Он представляет собой прочное монолитное устройство, которое похоже на бурильную установку или резьбу винта в увеличенном варианте. Вращаясь вокруг своей оси, он перемалывает снег и подает его внутрь снегоуборщика.

Одноступенчатый снегоуборщик

Если скорость вращения большая (как в одноступенчатых видах), то попадание твердого предмета в шнек с большой вероятностью станет причиной его поломки. Поэтому в таких машинах его покрывают сверху резиной (иногда он полностью состоит из резины).

Эта особенность позволяет при контакте с твердой землей немного передвигаться снегоуборщику самостоятельно. В двухступенчатых машинах шнек вращается с меньшей скоростью, так как не он выбрасывает снег на большие расстояния, а ротор.

Такие снегоуборщики могут не только расчищать свежий снег, но и справляться со спрессованными и заледеневшими сугробами. Поверхность металлического шнека может быть как гладкой, так и зубчатой.

Кроме того, снегоуборщик имеет двигатель, выпускной желоб, который регулирует направление и дальность выбрасывания снега, колеса (иногда используются гусеницы), ручки для передвижения снегоуборщика человеком и в самых сложных моделях – панель управления.

Более подробно об эл. снегоуборщике смотрите на приведенном видео:

Снегоуборщики делятся на самоходные и несамоходные. В первом случае, передвижение осуществляется с помощью двигателя (подробнее – тут), во втором – с помощью самого человека (см. Forte QI-JY-50).

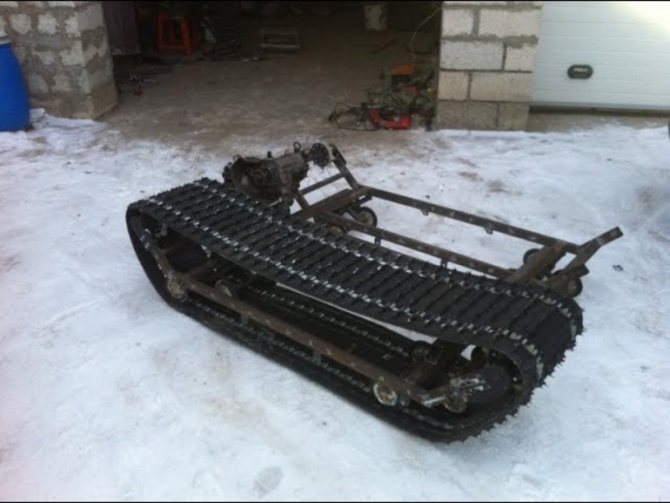

Расчёт и сборка гусеницы

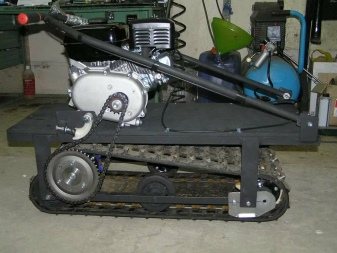

Самодельный снегоход из мотоблока своими руками: видео самоделки

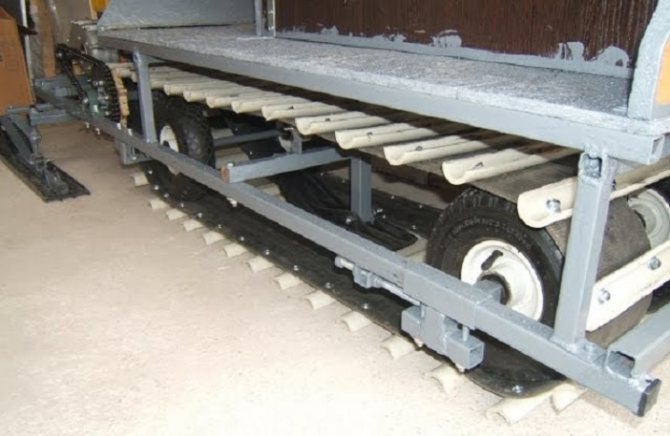

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Какую бензопилу выбрать?

Как сделать самодельный плуг для минитрактора

Для создания снегохода вы можете использовать различные бензопилы. Наиболее подходящими вариантами будут модели «Дружба», «Урал» и «Штиль». А какой агрегат выбрать — все зависит только от вашего желания.

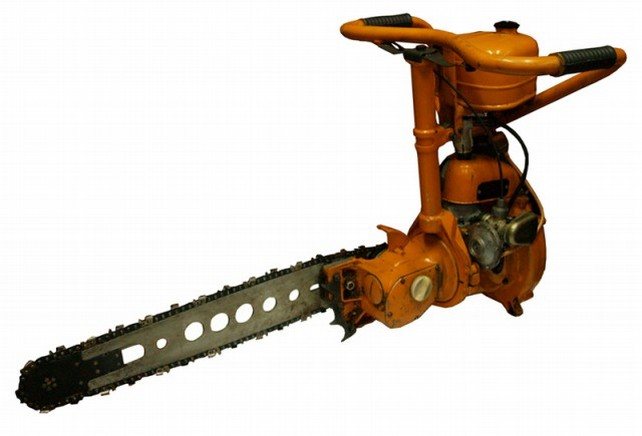

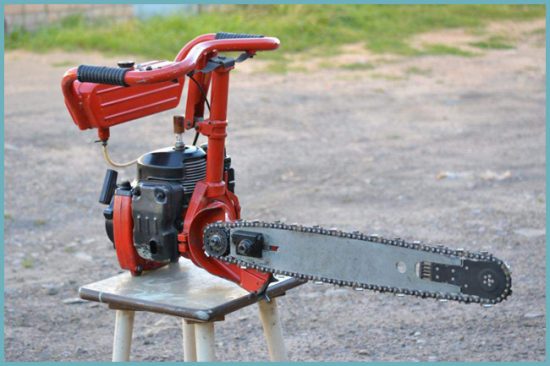

Дружба

Основной положительной стороной использования бензопилы «Дружба» в качестве исходного материала для изготовлени снегохода своими руками считается его простота конструкции. Здесь представлена элементарная сборка, где каждая деталь играет свою роль. Без лишнего, только самое необходимое.

К отрицательным сторонам данного агрегата можно отнести его большой вес. Более того, здесь не предусмотрено использование кожухов безопасности. Да и в целом, бензопила уже морально устарела.

Технический паспорт:

• мощность – 1 кВт;
• вес — до 12 кг;
• двигатель (двухтактовый);
• длина шины – 45 см;
• топливо (бензин).

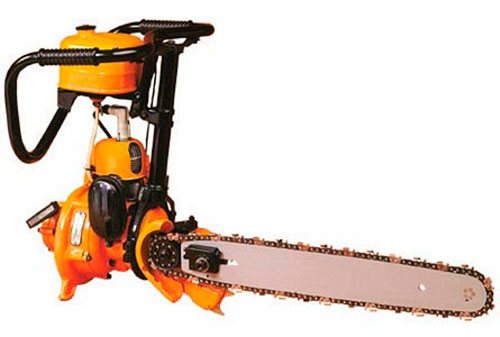

Урал

Специализированная профессиональная бензопила «Урал» создавалась целенаправлено для валки стволов деревьев. Этоочень удобный в процессе работы механизм, отличающийся большой мощностью. Данный агрегат относится к экологически чистым приборам, которые могут эксплуатироваться даже в условиях суровых зим.

Если вы решили использовать бензопилу «Урал» для собственноручного создания снегохода — это правильный выбор. Поскольку технические параметры данной машины полностью отвечают заявленным требованиям.

Технический паспорт:

• двигатель (бензиновый, двухтактный, одноцилиндровый);
• мощность – 3,68 кВт;
• вес – 11,7 кг;
• параметры – 46 х 88 х 46 см.

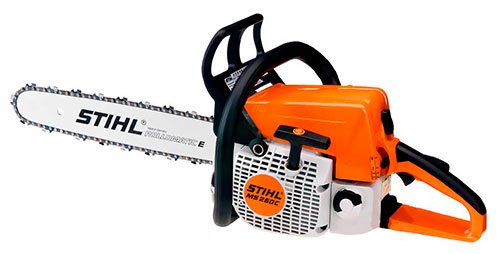

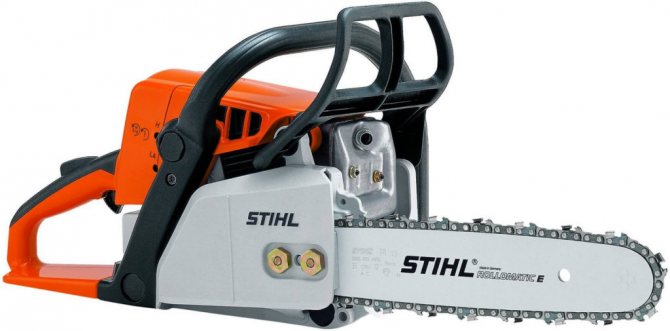

Штиль

Бензопила «Штиль» также подойдет в качестве основного механизма для создания снегохода. Она выполнена из экологически чистого материала, безвредного для человека, имеет хорошую мощность и и бесшумно работает. Поэтому ваша поездка будет очень даже комфортной.

Что можно взять готовое

Чтобы сделать подобие мотофинки, не требуется делать все с нуля. Можно взять какой-то элемент, конструкцию, продающуюся в магазине. Чтобы не покупать новый скутер, можно взять его с рук, это выйдет даже дешевле. Еще дешевле вариант – заглянуть на рынки-разборки, где этого добора очень много. Для основы мотосаней можно использовать снегокат, но выбирать нужно полностью металлический и дополнительно своими руками изменять конструкцию, иначе такой подвид санок просто не выдержит нагрузок.

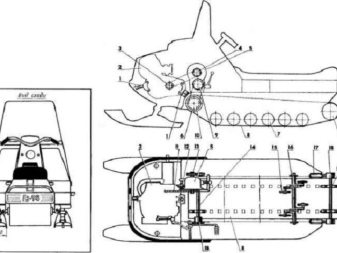

Зачем нужен чертёж?

Как сделать самодельный земляной бур (ямобур, землебур)

Сбор снегохода начинается с плана, то есть с чертежа. Его рекомендуется сделать самим, учитывая нестандартность и уникальность задуманного рукотворного передвижного средства. Здесь необходимо помнить, что эта рабочая схема нужна для внутреннего использования, поэтому не имеет значения уровень чертёжного искусства, а главным является то, насколько наглядно задуманное будет воплощено на схеме

При составлении чертежа важно учитывать массу конструкции: чем снегоход будет легче, тем выше будет его проходимость

Рама

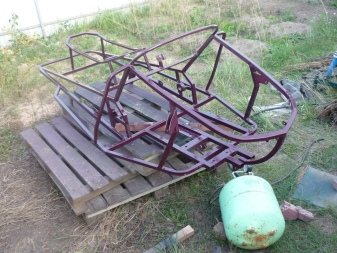

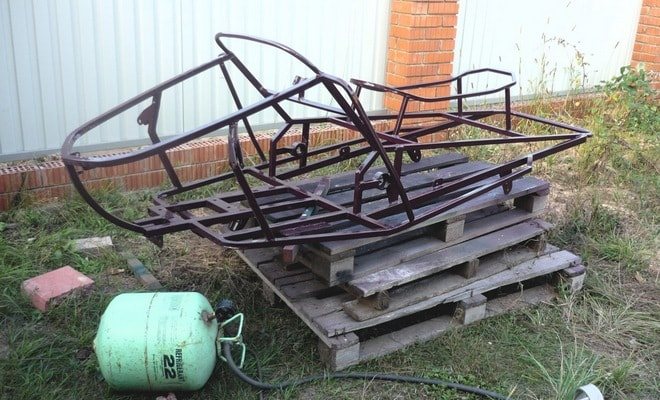

По индивидуальному чертежу сваривают раму в том виде, который необходим для данного варианта самодельного снегохода. В качестве исходного материала используют деревянные бруски или металлические трубы. Проще всего сделать деревянную раму. Главные её плюсы – легко отремонтировать в полевых условиях (древесины вокруг много), хорошо держит машину на льду. Металлическую раму сваривают из труб определённого квадратного сечения, размер которого зависит от нагрузки. Её преимущество – более прочная и долговечная постройка, чем деревянная. Как всегда есть готовый вариант – взять раму от мопеда.

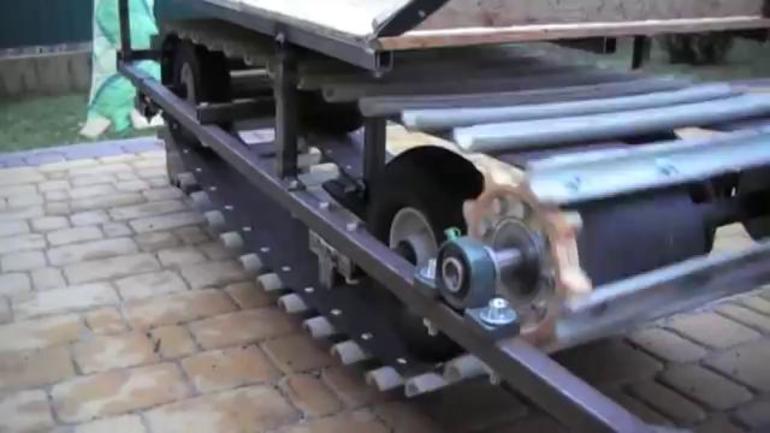

Сборка гусениц

После изготовления каркаса приступают к созданию гусениц, состоящих из траков и жёстких зацепов, установленных по всей их длине. Гусеницы можно изготовить из транспортёрной ленты или из автомобильных шин. Можно задействовать готовые гусеницы промышленного производства. Плюсом приобретения готовых гусениц может быть их специальное региональное предназначение, где учтены климат, рельеф местности и условия передвижения.

Внутри самодельных гусениц устанавливаются колёса. С их помощью происходит вращение траков, на которых находятся грунтозацепы (или просто зацепы).

Распространённый вариант для их изготовления – пластиковые трубы. Их распиливают на части

Грунтозацепы прикрепляются к тракам болтами, при этом важно выдержать между зацепами одинаковое расстояние, чтобы они не нарушили движение гусеницы

Чем больше ширина гусениц, тем сложнее управлять машиной, но тем выше становится проходимость. Толщина гусениц должна соответствовать мощности двигателя.

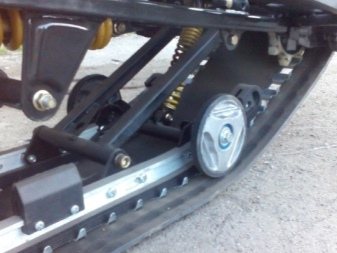

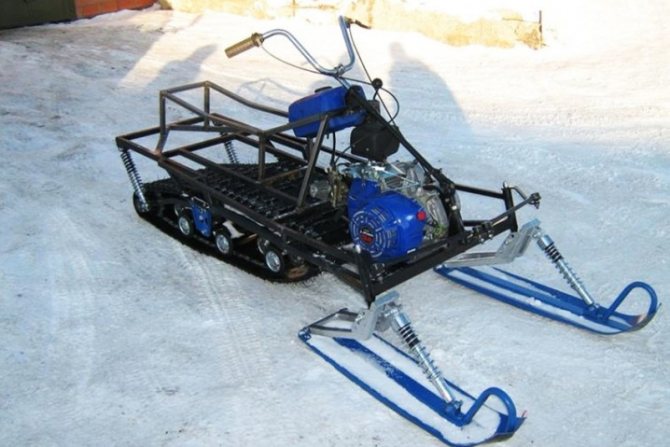

Ходовая часть

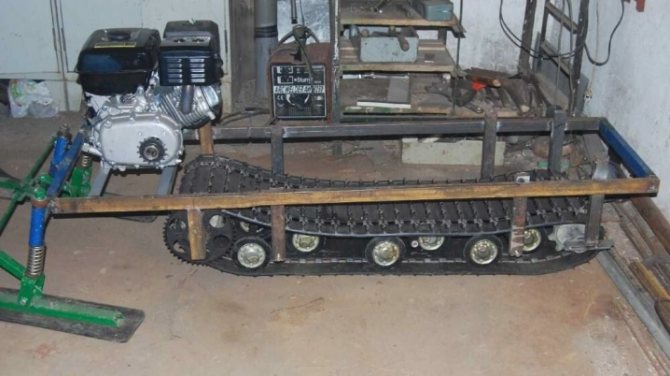

После готовности рамы и гусениц приступают к сборке конструкции с ходовой частью.

• При помощи передних подвесок к раме крепятся рулевое управление и лыжи.
• Руль часто берут от мотоцикла или скутера, но при нестандартных решениях собирают самостоятельно, исходя из личных предпочтений и удобств.
• Лыжи часто используют уже готовые. Стандартно лыжа состоит из следующих частей: основание, амортизатор, ножка звена, вилка, её стержень и сошка. Но есть варианты и собственного изготовления: из фанеры, пластика, металла.
• С помощью задней подвески привод соединяет двигатель и гусеницы.
• В качестве привода может быть использована цепь от мотоцикла.
• Топливный бак выбирают исходя из соображений безопасности, экономичности и практичности. Вместимость ёмкости (из пластика или металла) определяется соображениями необходимого преодоления расстояний.
• Сидение мастерят по индивидуальным предпочтениям на заказ, так как от удобства и комфорта будет зависеть управление снегоходом. Лучший выбор – это сидение, сделанноё из качественных материалов.

Другие варианты создания

Есть и другие способы конструирования снегохода с использованием лыж или гусеничной задней передвижной части. В этих импровизированных снегомобилях и сноубайках используют велосипедные колёса.

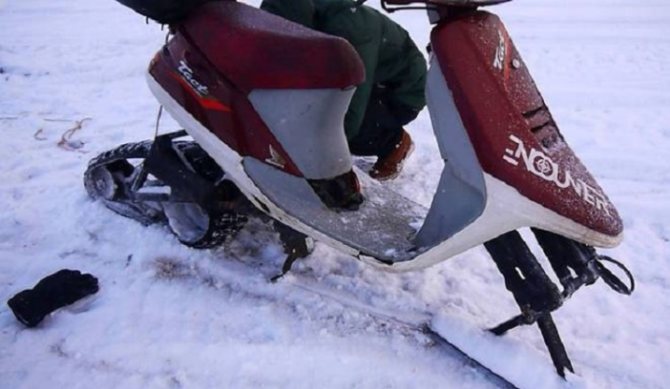

Снегоход из скутера

Один из простых вариантов самоделки можно самому сотворить из любого скутера или мопеда. Здесь различаются лишь рамы, размеры гусениц, других деталей. Такой снегоход вряд ли получится мощным и будет с трудом двигаться сквозь заснеженные сугробы. Поэтому используют колёса меньшего диаметра и наращивают раму. Такая самоделка из мопеда хорошо передвигается по небольшому снежному покрытию или насту. Весной можно заменить лыжу или гусеницу обратно на колёса и вновь получить скутер или мопед.

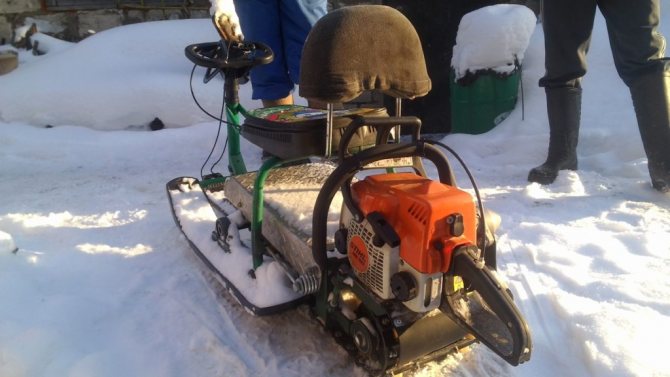

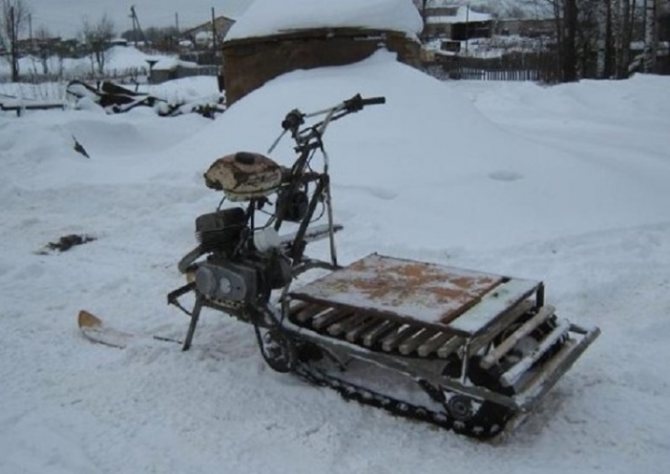

Снегоход из бензопилы

Используя мотор из триммера, многие умельцы могут самостоятельно изготовить разные устройства: культиваторы, мотовелосипеды, снегоуборщики и, конечно, снегокаты (или снегоходы).

Изделие получается не особенно мощным, но надёжным, лёгким и удобным в обращении.

Снегоход из мотособаки

Из мотобуксировщика или мотособаки получить снегоход ещё проще, практически нет необходимости собирать его заново – достаточно добавить лыжи с рулевым управлением и внести незначительные изменения.

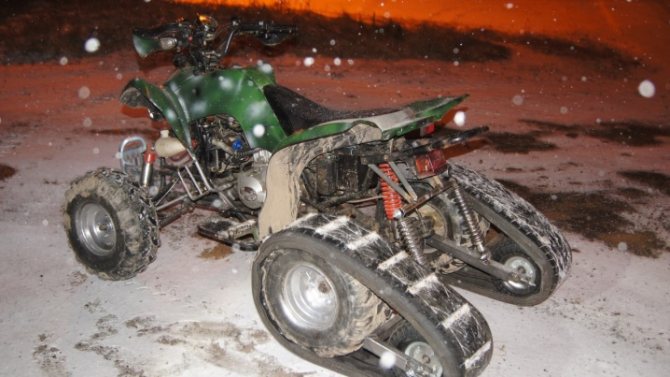

Снегоход из квадроцикла

Ещё меньшей переделке подвергается квадроцикл для лучшей проходимости по зимней заснеженной местности. По существу всё ограничивается тюнингом, который состоит из установки гусениц, хотя процесс этот дорог и трудоёмок.

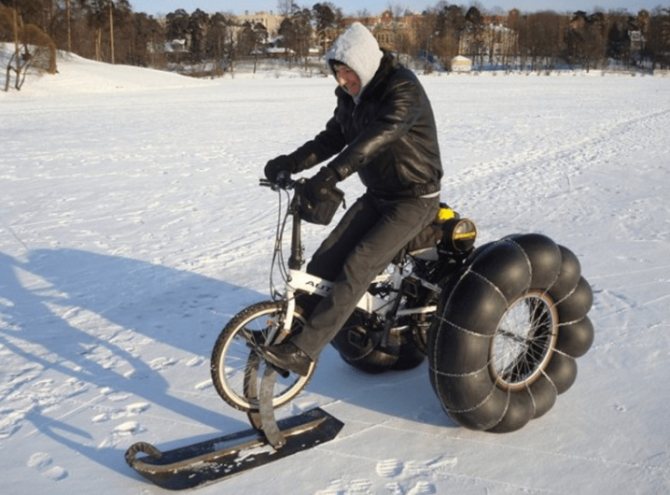

Снегоход на камерах

Про самоделки на камерах или пневматике уже было замечено выше. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

К плюсам можно отнести высокую проходимость машины, к минусам – низкую манёвренность.

Снегоход-трансформер

Складной снегоход называют мини-снегоход или трансформер. Главное его отличие – удобство и простота в эксплуатации. Он легко помещается в сложенном виде в багажнике или даже на сидении легкового автомобиля.

Снегоход из культиватора

И ещё один смекалистый вариант изобретательного применения – снегоход из культиватора. Обычно культиватор есть в каждом фермерском хозяйстве и без дела простаивает зимой. Используя двигатель согласно схеме сборки, мастерим аппарат для зимнего передвижения. Мощность небольшая, но на деле практично и эффективно.

Плюсы и минусы самостоятельного изготовления

Главное преимущество собственноручного изготовления снегохода – это возможность создать надежный агрегат, который по своим характеристикам практически не будет уступать заводским аналогам производства известных брендов.

Среди других важных достоинств самостоятельной сборки выделяются:

• возможность спланировать и собрать снегоход тех размеров, которые подойдут для водителя и конкретных условий эксплуатации;
• использование практически любых подручных средств – отдельных деталей или целых механизмов. Главное, чтобы используемые узлы были в полностью исправном состоянии;
• экономия топлива – изготовленный своими руками снегоход потребляет на порядок меньше топлива, чем фирменные аналоги. Это заметно даже в тех случаях, если для его конструирования используются мощные силовые агрегаты от профессиональных бензопил;
• простота в эксплуатации и обслуживании – снегокат с мотором от бензопилы обладает простым устройством, что облегчает его обслуживание и самостоятельный ремонт.

Недостаток у собственноручного изготовления снегохода всего один – необходимость научиться пользоваться болгаркой, дрелью и сварочным аппаратом в случае, если у конструктора нет навыков в эксплуатации этого оборудования. Кроме того, будет полезным овладеть токарным станком – его использование позволит выточить качественные детали для сборки агрегата.

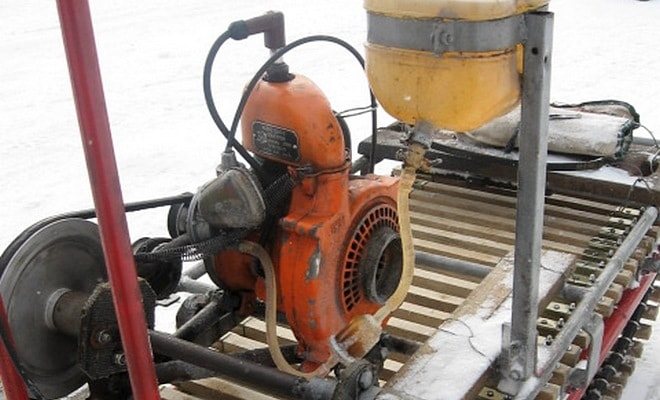

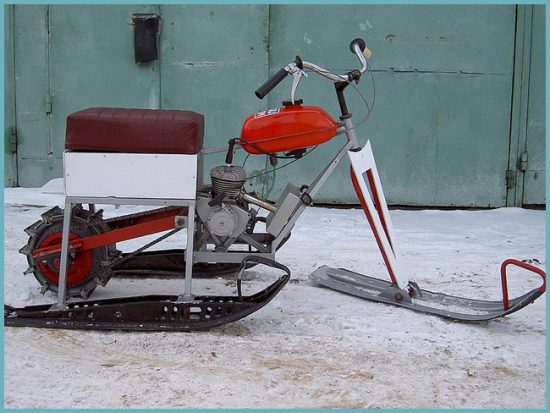

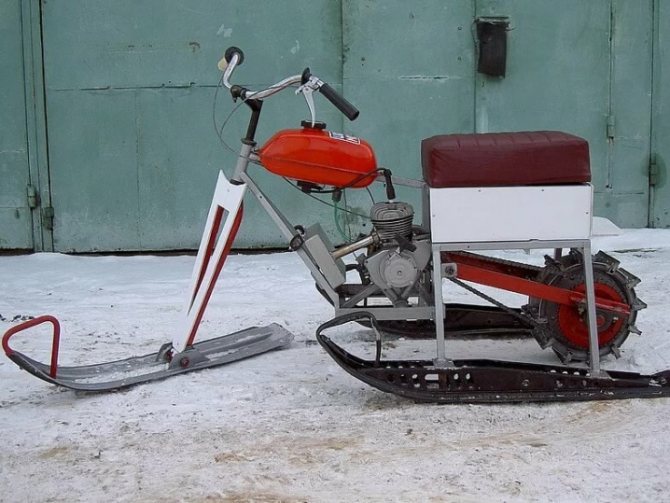

Как сделать самодельный снегоход из бензопилы?

Ось катков можно позаимствовать с картофелекопалки. Их концы нужно немного отпустить. Делается это для того, чтобы оси можно было проточить и произвести нарезку резьбы в 10 мм. Делая самодельный снегоход из бензопилы, не забудьте и про дистанционные втулки. Их следует разместить непосредственно на осях агрегата. Лучше всего брать втулки из дюралюминиевой трубы. Далее закрепляются оси при помощи крепежных болтов или же контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

На следующем этапе к лонжерону необходимо приварить 3 стойки, выполненные из стального уголка. Наиболее оптимальным вариантом послужат уголки размером 30×30 мм. Их также необходимо соединить стальными поперечинами. Так конструкция будет образовывать небольшой портал. Между передней его частью и серединой с правой стороны сделайте площадку — приварите стальной лист в 2 мм. После этого сюда поместите редуктор бензопилы и промежуточный вал цепной передачи.

Передняя часть рамы должна соединиться с траверсой переднего моста. В качестве балки можно использовать обычную водопроводную трубу с диаметром не менее 30 мм.

Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы со старого «Бурана». Однако чтобы она нормально функционировала, ее нужно немного укоротить (на 500 мм) и сшить транспортной лентой. Зубчатые колеса изготовьте из капронового листа в 15 мм.

Он будет трубчатого типа с диаметром 28 мм. На него следует надеть круглый фланец с отверстиями для зубчатых колес. В концы приводного вала впрессуйте и приварите полнотелые наконечники-цапфы. Последние должны быть проточены под подшипники.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично устройствам приводного.

Материалы для изготовления:

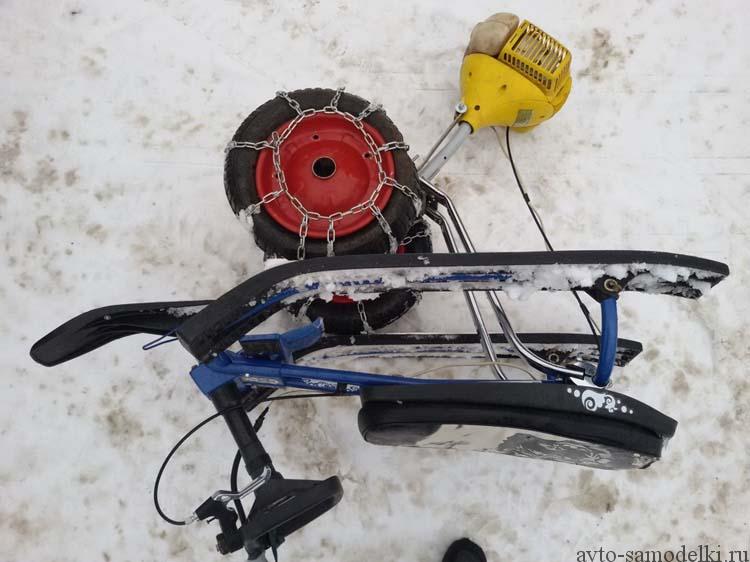

Весь процесс изготовления представлен на фото.

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

READ Электронапильник Из Болгарки Своими Руками

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

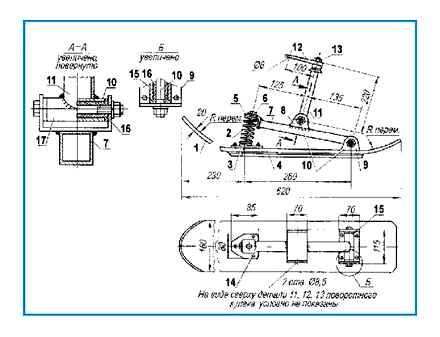

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

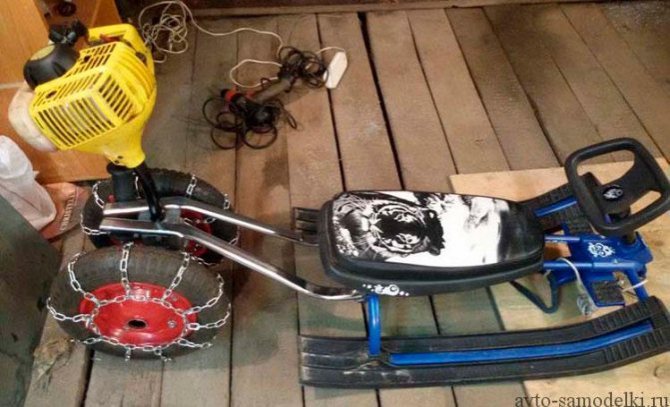

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.

Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

• Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
• Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
• STIHL. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

• Руля;
• Бачка под топливо;
• Силовой установки бензоинструмента;
• Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
• Управляющей лыжи;
• Гусеничного зубчатого колеса;
• Гусеничного полотна;
• Опорной основы;
• Опорного катка;
• Подкоса спинки-ограничителя;
• Натяжителя гусеничного полотна;
• Зубчатого колеса натяжения гусеничной ленты;
• Подшипника;
• Багажника;
• Водительского места;
• 1-й части цепной передачи;
• 2-й части цепной передачи;
• Держателя спинки водительского места;
• Ведомой звёздочки 1-й передачи;
• Ведущей звёздочки 2-й передачи;
• Звёздочки под 2-ю ступень цепной передачи;
• Звёздочки под 1-ю ступень цепной передачи;
• Рычага поворотного кулака;
• Тягового рулевой рейки;
• Сошки с рулевым валом;
• Балки переднего моста;
• Вала крепления гусеницы;
• Оси натяжения гусеничной ленты.

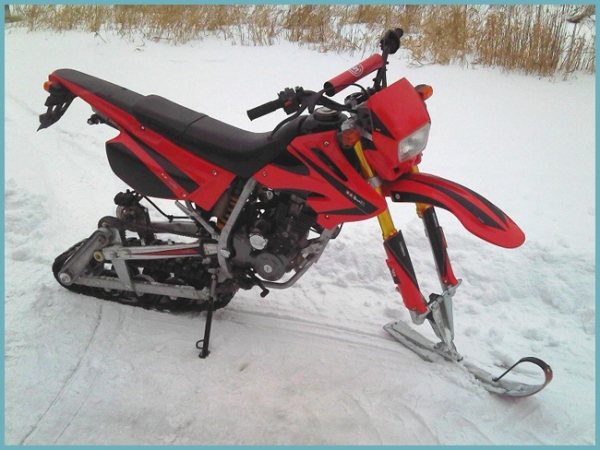

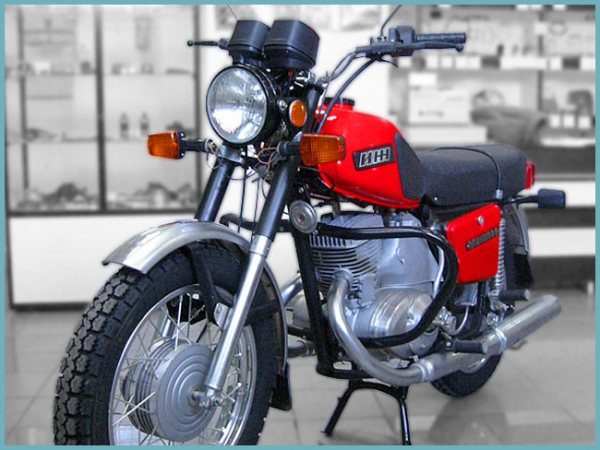

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

• Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
• Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

• Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
• Переднюю перекладину рамы оснащают прочным уголком.
• Крепят сидение к раме конструкции.
• Делают отверстия в лонжеронах.
• Между рулевой и средним участком приваривают швеллер.
• Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
• Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

• Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
• Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

• лыж;
• продольной тяги;
• поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции. Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность

Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

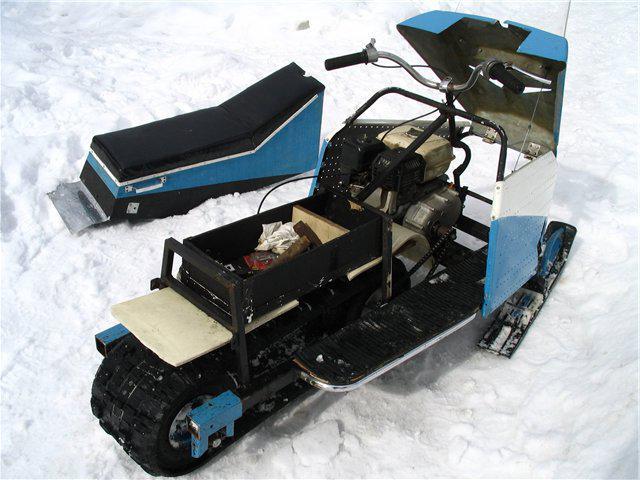

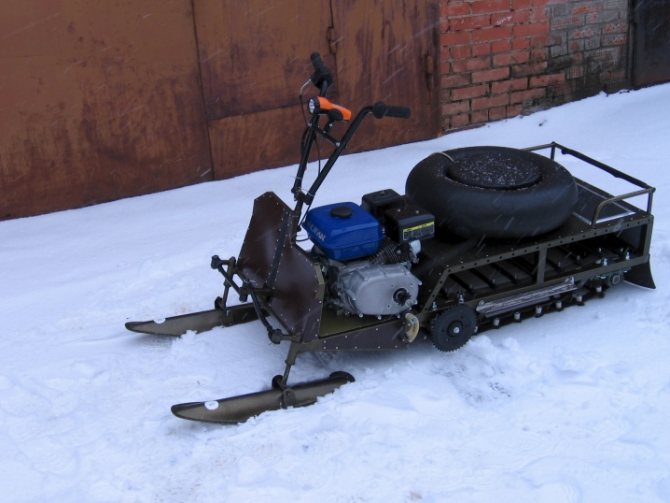

Конструкция базы мотоблока

Изготовить снегоход можно из различной техники, например, мопеда, скутера, триммера и т. д. Однако лучшим выбором можно считать мотоблок. Так как зимой этот агрегат остается невостребованным, то его можно смело взять в качестве основы для создания снегоката. Снегоходная приставка может быть изготовлена на колесах и эта конструкция является более простой. Сложнее всего сделать своими руками снегоход из мотоблока на гусеницах. Однако он имеет более высокую проходимость, что может стать основным критерием при выборе типа конструкции.

Следует помнить, что не каждый мотоблок можно переделать в снегоход. Лучше всего использовать агрегаты, оснащенные:

• Задним тягово-прицепным устройством.
• Среднемощной силовой установкой с воздушным охлаждением.

Оптимальным выбором можно считать агрегаты «Нева». Они имеют привлекательную стоимость, а их двигатели собираются в Японии. Конструкцию собранных своими руками мотосаней можно разделить на две основных части — ведущую и ведомую.

К первой категории следует отнести мотор от мотоблока, элементы привода и несущую раму. Ведомую часть составляют:

• Рулевая колонка.
• Амортизаторы.
• Ходовая часть, например, гусеничная.

Изготовление рамы

Предварительно стоит хорошо изучить чертежи. При желании можно изготовить мини-снегокат собственной конструкции, но многие предпочитают готовые решения. Для изготовления рамы стоит использовать железные трубы. Чтобы придать им нужную форму в соответствии с чертежом, потребуется трубогиб. Когда эта работа будет завершена, необходимо соединить все элементы рамы с помощью сварки.

Следующим шагом станет изготовление в передней части основной конструкции подрамника. Именно здесь будет монтироваться силовая установка и коробка передач, например, от Жигулей. Для решения поставленной задачи к раме приваривается подставка с отверстиями под мотор. Цепь привода устанавливается в специальной прорези.

Ходовая часть

К рулевой колонке необходимо прикрепить одну или две лыжи с помощью шарнирного соединения. Амортизаторы для передней подвески лучше использовать готовые, например, от мотоцикла. Также следует определиться с вопросом, будут ли для передвижения использоваться гусеницы, или планируется сделать мини-снегоход на камерах. Каждый из этих видов привода имеет не только преимущества, но и недостатки.

Колесный агрегат отличается большей маневренностью, но уступает гусеничному в проходимости. Гусеницы можно самостоятельно изготовить из различных материалов, например, конвейерной ленты.

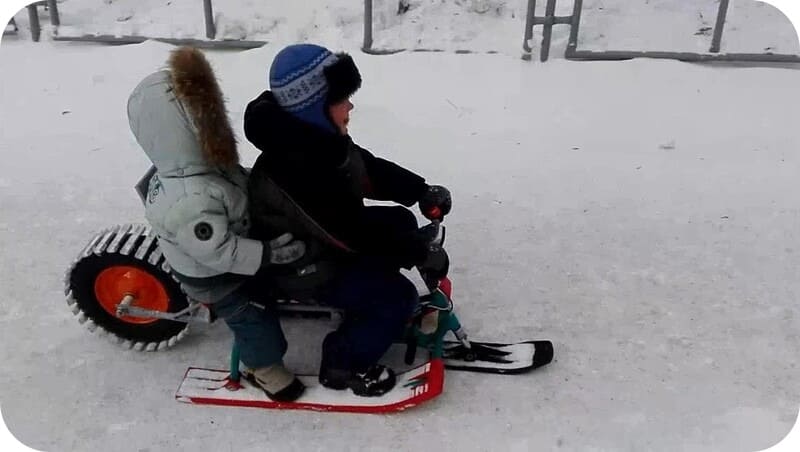

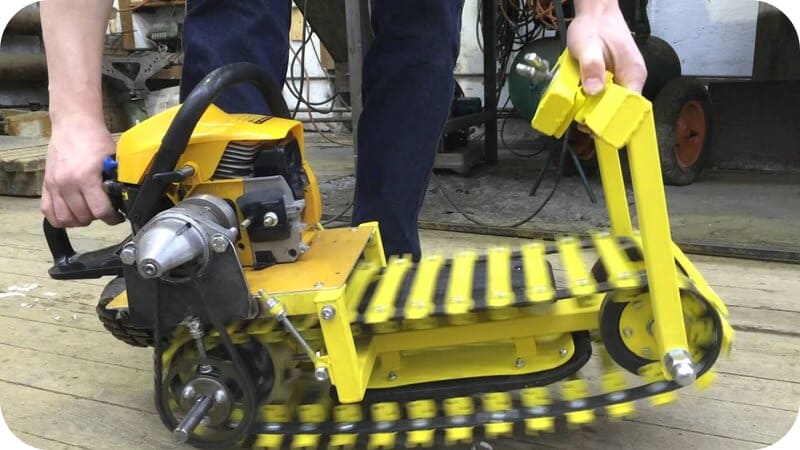

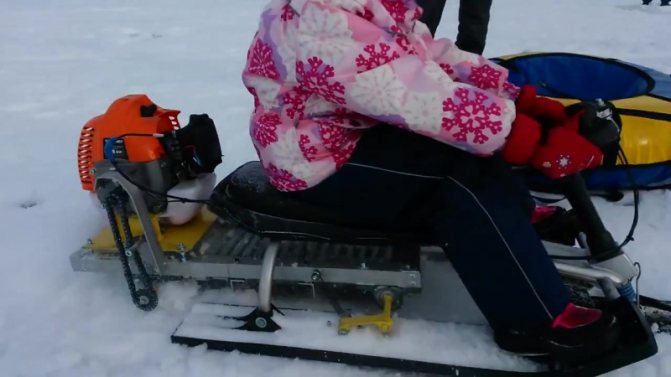

Детский снегоход с мотором

Рынок снегоходной техники очень разнообразен. В настоящее время в продаже как у официальных дилеров, так и на досках объявлений можно найти практически любую машину − от многоцелевых утилитарных моделей до кроссовых. Однако детских снегоходов не так уж и много, к тому же модели популярных брендов стоят практически столько же, сколько и взрослые.

Можно ли собрать детский снегоход своими руками по чертежам

Многие умельцы задумываются над тем, как и из чего сделать самодельный детский снегоход. В интернете можно найти не только чертежи, пошаговые инструкции с фото, но и подробные видео. Очень часто в снегоходы переделывают снегокаты, мотоблоки или мопеда. Для упрощения задачи можно брать части от снегоходов или мотоциклов, которые можно найти на «разборках» у механиков или в интернете.

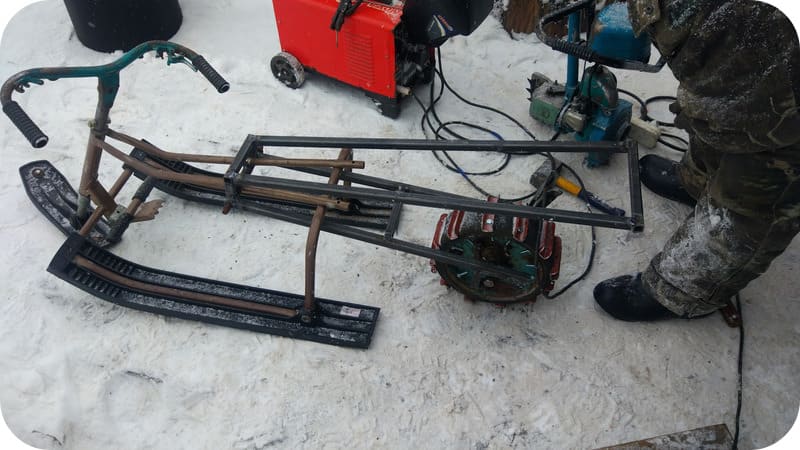

Какие элементы понадобятся

Чтобы сделать снежный байк самому, потребуется приобрести некоторые важные элементы. Первым делом нужно выбрать трубу для изготовления рамы и прочих элементов каркаса.

Желательно брать сороковую трубу с толщиной стенки 2 мм. Каркас с трубой меньшего диаметра сильнее подвержен деформациям и менее устойчив, а большего − только утяжелит машину.

Кроме того для изготовления мини-снегохода потребуются следующие детали:

• Резиновые колеса (4 шт) с осью. Диаметр колес от 30 до 40 см.
• Ремни клинового типа толщиной 3 мм. Если нет ремня, то можно взять транспортерную ленту.
• Мотор, карбюратор и бак для топлива. Можно взять от старого мотоцикла.
• Руль с тросом и курком газа.
• Лыжи. Этот элемент лучше взять от другого снегохода.
• Передаточный механизм с цепью и звездами.
• Мелкие расходники − болты, шарниры, гайки и т.п.

Также заранее следует продумать конструкцию кузова и платформы, а также тип крепления сидения. Иногда, чтобы улучшить проходимость самодельного трака, на переднюю подвеску и сидение водителя устанавливают амортизаторы. Это добавляет дополнительную сложность конструкции, но в то же время позволяет ездить не только по укатанному снегу.

Гусеницу для детского снегохода можно сделать своими руками или взять готовую от другого трака. Для направляющих лыж можно использовать детали от снегоката или другого снегохода.

На форумах можно найти варианты гусянки из двух велосипедных цепей с алюминиевыми профилями, но для упрощения задачи лучше использовать снегоходную. Отлично подходит гусеница от «Бурана», поскольку она имеет небольшую ширину. Однако она слишком длинная, придется ее укоротить.

Разновидности детских снегоходов(самодельных)

Все самодельные снегоходы для детей можно условно разделить на четыре группы, каждая из которых отличается типом двигателя. В качестве силового агрегата можно использовать:

• электромотор;
• бензиновый двигатель.

Для электрического варианта необходим аккумулятор, при этом желательно использовать батареи с большим запасом энергии.

Как сделать снегоход из бензопилы своими руками?

Самым первым шагом при сборке снегохода своими руками должна быть разработка чертежа и схемы. Так, вы будете видеть какие запчасти и детали откуда можно взять, что необходимо собрать, купить и так далее.

Далее нужно разобрать выбранную бензопилу, подготовить другие компоненты, крепежи, составные и запасные части. Таким образом работа не будет стоять на месте, а все необходимые детали будут под рукой. Для дополнительного ознакомления, вы можете посмотреть видео как собрать снегоход из бензопилы своими руками. Так вы будете иметь больше представления о конструкции и строении самодельной машины.

Советы и рекомендации по построению и использованию самохода

Помните, что ваш снегоход в силу того, что сделать вашими руками, не считается полноценным транспортным средством. В связи с этим, передвижения по автомагистралям и крупным дорогам лучше исключить и ездить на свой страх и риск по заснеженным тропам. Также наличие лыж не делает снегоход плавающим вездеходом. Пусть общий внешний вид у них довольно похож, соотношение веса очень разное.

Учитывайте также, что мотор бензопилы не обладает большой мощностью. В связи с этим, перевозка больших грузов становится затруднительной, а иногда и вовсе невозможной. Чаще всего снегоходы, собранные вашими руками имеют только одно посадочное место. Таким образом, вы получаете мини снегоход из бензопилы, где возможен даже детский вариант.

Дополнительное освещение зависит от вас, вы можете установить одну или несколько фар для комфортной езды в темное время суток или в условиях плохой видимости. Владелец рекомендует ось маятника устанавливать сзади ведущей оси редуктора в перпендикулярном положении ведущей оси шестерни. Также он указывает обращать внимание при натяжении цепи на то, что при проседании цепь натягивается еще сильнее.

Какая бензопила для этих целей подойдет?

Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.

Дружба

Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.

Бензопила Дружба

Ее технические характеристики следующие:

• мощность – 1 кВт;
• вес — до 12 кг;
• двигатель (двухтактный);
• длина шины – 45 см;
• топливо (бензин).

Урал

Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.

Цепная пила Урал

Технические данные

• двигатель (бензиновый, двухтактный, одноцилиндровый);
• мощность – 3,68 кВт;
• вес – 11,7 кг;
• параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.

Бензопила Stihl MS 180

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.

Снегоход из бензопилы

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Важно! Двигатель и редуктор – основные детали бензопилы, которые используются в процессе работы. Конструкция снегохода состоит из четырех частей:

Конструкция снегохода состоит из четырех частей:

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

Важно! Переднее устройство специально предназначено для натяжения второй ступени натяжной передачи, оно также помогает в регулировке самой гусеницы

• К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
• Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
• Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

• Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
• Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
• На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

• На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
• В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

Важно! Чтобы будущий самодельный снегоход обладал хорошей проходимостью по заснеженной местности, его оснащают гусеничным механизмом

• Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
• Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Что потребуется во время сборки?

В первую очередь оператору необходимо внимательно изучить чертежи. Ориентируясь на них, он сможет быстро разобраться в порядке сборки и размерах каждой используемой детали.

После изучения чертежей должна быть составлена схема изготовления.

• создание передних лыж и выбор способа их крепления;
• организация методов передачи на колесо;
• сварка опорной рамы;
• установка необходимого для эксплуатации снегоката навесного оборудования.

Для собственноручной сборки снегохода потребуется подготовить предварительно отшлифованные металлические уголки, стяжки и распорки, листы из фанеры и стали, болтовые соединения и хомуты.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

• одногусеничная (2 лыжи спереди, 1 гусеница сзади);
• двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

1. Двигатель.
2. Система питания.
3. Система впрыска масла.
4. Трансмиссия.
5. Ходовая часть.
6. Рулевое управление.
7. Корпус.
8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Хорошо подходят такие модели, как Дружба, Урал и Штиль.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

• способность работать при низких температурах;
• высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Правила эксплуатации самодельного мопеда

Чтобы продлить сроки эксплуатации мопеда с мотором от триммера, его владельцу нужно придерживаться ряда важных правил.

• своевременная замена расходных деталей – если долго не менять воздушный фильтр и другие элементы мопеда, то его важные механизмы начнут работать под повышенной нагрузкой. Это приведет к более сложной поломке самоделки:
• использовать для заправки качественный бензин и моторное масло – если заливать в топливный бак мопеда некачественный бензин, то достаточно быстро владелец велосипеда столкнется с необходимостью замены ЦПГ двигателя;
• вовремя смазывать используемый редуктор – это предотвратит работу механизма под высокими нагрузками;
• смешивать бензин и масло строго в указанной производителем триммера пропорции – если залить больше масла, чем это указано в инструкции, то это приведет к заливанию свечи зажигания мотора;
• регулярно проверять состояние крепежей – не затянутые до конца болты грозят не только падением двигателя, но и травмой для владельца;
• красить царапины и сколы сразу же после их появления на раме – это предотвратит дальнейшую коррозию остова мопеда;
• не допускать перегрева двигателя от триммера – при частой эксплуатации мопеда нужно делать перерывы. При этом, если велосипед используется в жаркую погоду, то его мотору нужно давать остывать каждые 15 минут езды. Если на улице прохладно и ветрено, то количество перерывов можно сократить до 1 раза на каждые 25–30 минут езды;
• своевременно менять резину на колесах мопеда из триммера – зимой на колеса самоделки нужно устанавливать резину с шипами. Это предотвратит проскальзывание колес и повысит безопасность при эксплуатации велосипеда.

READ Расход Топлива Бензинового Триммера

Также владельцу велосипеда с мотором от триммера потребуется следить за весом груза, перевозимого на самоделке. Если багаж будет слишком тяжелый, то это может приведет к перегреву и серьезной поломке двигателя, а также других механизмов приспособления.

Принцип, схема устройства, теория, как все должно получиться

Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.

План работ:

1. Сперва закрепляется мотор бензопилы на сделанный каркас.
2. В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
3. Потом устанавливаются рулевое управление.
4. Для приведения механизма в движение необходимо в задней части установить гусеницы.
5. Соединить диск гусеницы и звездочку мотора бензопилы.
6. В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.

Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.

Это интересно: Как сделать снегоуборщик своими руками из бензопилы (видео)

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Для снегоочистителей подходят как электрические моторы, так и топливные.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

• Бензотриммер с прямой штангой и редуктором.
• Стальной лист толщиной 1,5 мм или металлическая бочка.
• Фреза с зубьями.
• Набор инструментов:
• дрель;
• сверла;
• гаечные ключи.
• Болгарка.
• Сварочный аппарат.
• Из листа стали вырезают 4 прямоугольника 25х10 см.
• Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

• снизу бочки отступают 15 см, обрезают по кругу;
• на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
• с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
• 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
• готовые лопасти ротора крестом приваривают к диску бензотриммера;
• к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
• снизу крепят лопатку;
• производят монтаж редуктора, закрепляя болтами;
• вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Самостоятельный монтаж двигателя

После сборки и монтажа привода оператор может приступить к установке двигателя. В целях безопасности ДВС от мотокосы должен монтироваться на мопед при помощи дополнительной подвески, изготовленной из металла. Сам крепежной элемент должен напоминать рамку, сваренную из стальных швеллеров и уголков.

Форма и размеры рамки должны соответствовать габаритам используемого мотора. К велосипедной рамке крепеж может крепиться по.разному. Если в дальнейшем мотор не будет сниматься с мопеда, то крепление ДВС можно приварить к приспособлению. Если в будущем мотор будет сниматься для его последующего монтажа обратно на триммер, то для его крепления к мопеду подойдет пара болтовых соединений.

Во время установки ДВС от триммера на мопед нужно заранее учитывать необходимость в дальнейшем обслуживании двигателя. Чтобы оператору было проще ремонтировать ДВС, оператору нужно оставить свободный доступ к наиболее часто заменяемым деталям мотора: воздушному фильтру, цилиндру и сальникам.

Агрегат из бензопилы

На базе этого инструмента можно изготовить детский снегокат. Однако и взрослые могут использовать самодельный снегоход из бензопилы. На первом этапе предстоит определиться с типом инструмента. Его марка не имеет принципиального значения, если силовая установка исправна. Чтобы сделать снегоход из бензопилы, кроме мотора, потребуется редуктор.

Для изготовления рамы можно взять металлические уголки и две пластины. Сначала загибаются края листов под углом в 90 градусов, а затем в них сверлятся отверстия. В передней части конструкции монтируется гусеничный вал, а в задней — ось для зубчатых колес. Также к нижней части рамы следует приварить кронштейны, параллельно друг другу.

В нижние пазы устанавливается ось для 18 опорных катков, расположенных в шахматном порядке. На лонжероне необходимо установить 3 стойки, изготовленные из уголка. Для усиления конструкции, стойки соединяются поперечными балками. В передней части крепится второй лист, на котором будут размещаться промежуточный вал и редуктор. Следующим шагом станет изготовление подрамника из металлических труб.

На трубчатый приводной вал устанавливается фланец. На оконечности вала привариваются цапфы, причем правая должна иметь большую длину в сравнении с левой. На это удлинение затем будет установлена звездочка цепной передачи. Так как снегокат не способен развивать большие скорости, то можно обойтись без тормозной системы.

Сделать самодельный снегоход вполне реально, но придется приложить усилия. Однако учитывая разницу в стоимости с готовыми решениями, это определенно стоит того.

Мотовелосипед из триммера – на что обратить внимание перед сборкой?

Прежде, чем начать собирать мотовелосипед своими руками из бензокосы, потребуется выбрать двигатель, который станет основой самоделки. Именно мощность ДВС напрямую влияет на тяговые характеристики и выносливость приспособления.

На практике лучше всего себя показали самоделки, оборудованные двигателями от триммеров с мощностью от 3 л. с. и выше. Каждый такой самокат с мотором способен перевозить 1 взрослого человека с ручной поклажей, имея, при этом, дополнительный запас крутящего момента.

Категорически не рекомендуется собирать самоделку на базе электрических двигателей от триммеров. Связано это с низким запасом мощности таких моторов, а также их неустойчивостью перед плохими погодными условиями. Если же другого выхода нет, и под рукой у изготовителя есть только электромотор, то при монтаже двигателя нужно уделить особое внимание его защите от внешних факторов: влаги, пыли, мусора. При дальнейшей эксплуатации самоката с электрическим мотором от триммера потребуется делать частые перерывы для охлаждения двигателя. В противном случае двигатель быстро выйдет из строя.

Разобравшись с мотором, нужно переходить к раме велосипеда. Ее потребуется оборудовать дополнительной платформой, на которой будет крепиться мотор и бак для топлива. При этом последний должен располагаться выше двигателя от триммера, чтобы горючее поступало к силовому агрегату естественным путем.

Очень важно, чтобы самодельные велосипеды с мотором от триммера были оборудованы удобным рулем, на ручки которого можно вынести все нужные для работы переключатели. Это упростит эксплуатацию самоделки при передвижении на высокой скорости.
