Как измеряется мультиметром напряжение в эклектической розетке

Даже если вы не профессиональный электрик, элементарные приборы для измерения электрических величин в доме должны быть. Для того чтобы измерить напряжение в сети, или прозвонить предохранитель, не обязательно вызывать оплачиваемого мастера. Все это можно сделать с помощью простого прибора — мультиметра или тестера. Они бывают разного размера, стоимости. Функционал от самого примитивного, до измерения температуры и уровня освещенности.

Чтобы деньги, вложенные в этот прибор, не пропали зря — надо знать, как правильно пользоваться тестером. Для начала рассмотрим типовое устройство, и его базовые функции.

Что такое мультиметр

Мультиметр — это электротехнический прибор, который может измерять различные параметры электрического тока и радиоэлементов. Это в основном напряжение, сопротивление, сила тока, емкость конденсаторов, а также имеет в своем составе некоторые функции, типа прозвонки целостности проводников, диодов и транзисторов. Некоторые модели мультиметров могут даже измерять температуру радиоэлементов с помощью термопары.

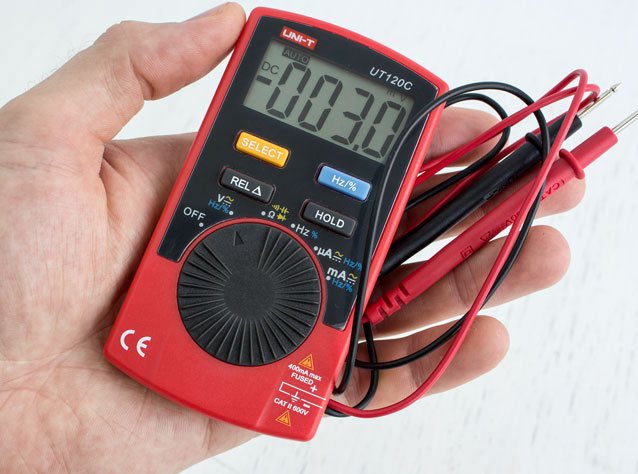

Цифровые мультиметры почти вытеснили аналоговые мультиметры в силу своей дешевизны, удобства, а также многозадачности. Поэтому, в этой статье мы будем говорить именно о цифровых мультиметрах и их функциях.

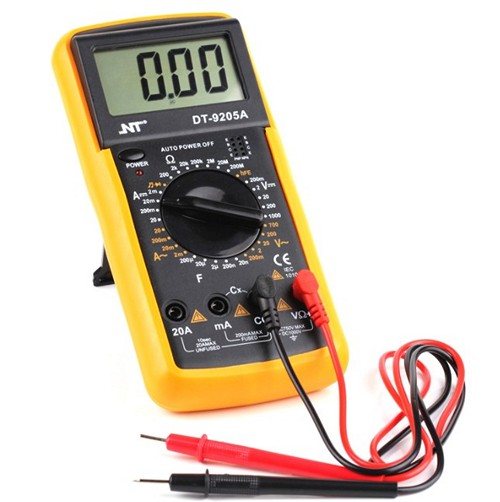

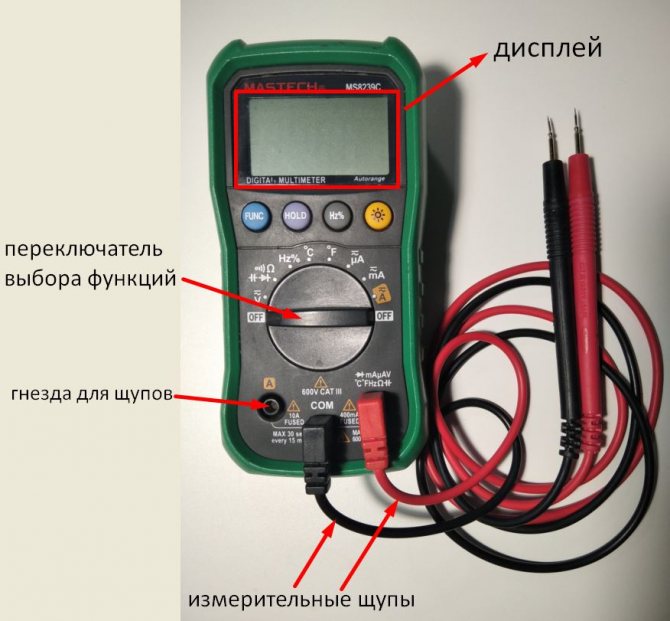

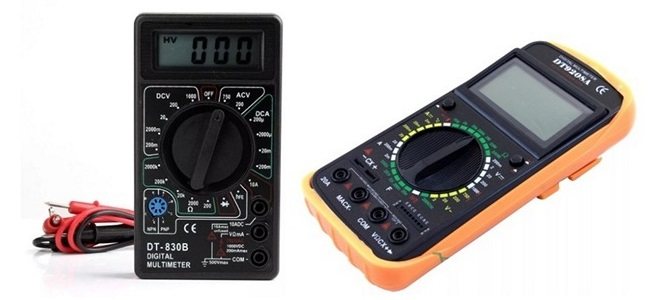

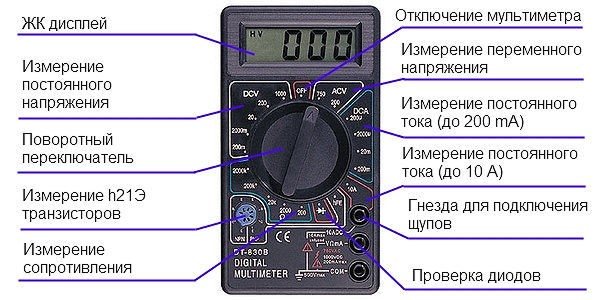

Цифровой мультиметр состоит из дисплея, переключателя выбора функций (я его просто называю крутилкой), гнёзд, куда вставляются щупы, ну и сами щупы.

У дешевых мультиметров при измерении какой-либо величины надо выбирать измеряемый диапазон, поэтому, часто можно увидеть такие числа, как 2, 20, 200 и так далее, которые указывают на максимальный диапазон измерений.

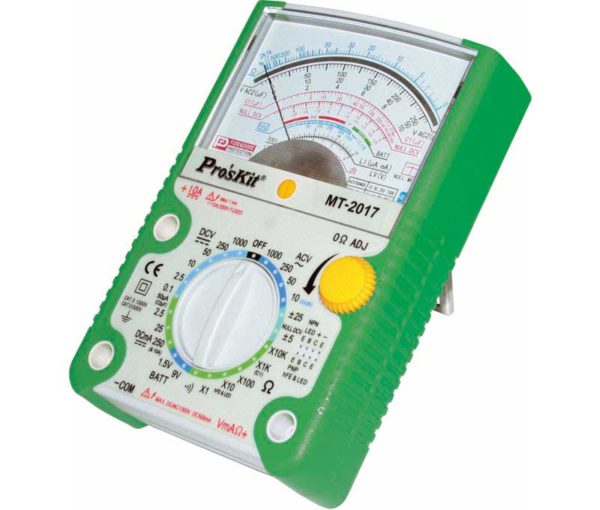

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки. Преимущества аналоговых устройств:

• устойчивость к помехам;
• чувствительность к изменениям в электрической цепи;
• доступная цена.

Недостатки:

• большая погрешность измерений;
• нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
• низкое внутреннее сопротивление;
• нет автоматического определения полярности;
• невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Прозвонка мультиметром

У мультиметра есть ещё несколько функций, одной из которых является так называемая прозвонка. Она применяется для поиска обрыва нулевого провода в электрической цепи.

Алгори:

• подключить красный щуп в «V/Ω», чёрный – в «COM»;

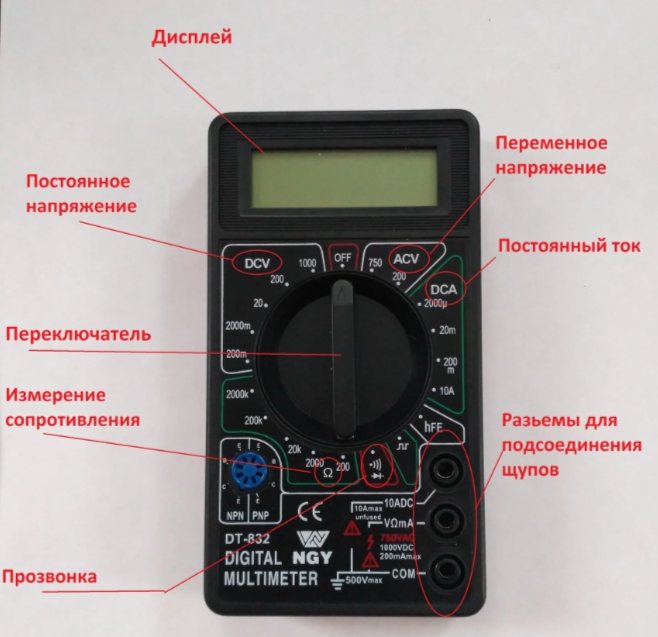

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.

• ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
• DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
• 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
• hFe – проверка транзисторов.
• >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
• Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
• DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

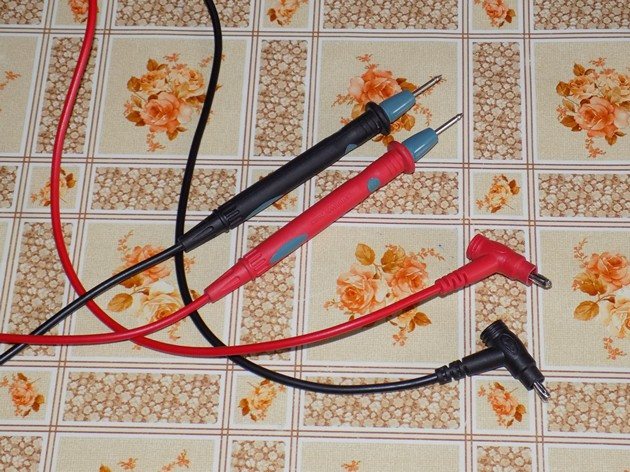

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Измеряем силу тока

Для этого необходимо знать какой ток будем измерять: постоянный или переменный. Большая часть стандартных мультиметров способна выполнять измерения постоянного тока, а вот для переменного требуются мультиметры с токоизмерительными клещами.

Постоянный ток

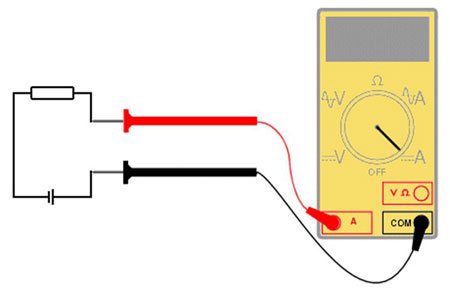

Для этого перемещаем переключатель мультиметра в режим DCA. Красный щуп должен быть подключен к гнезду с обозначением «10 А», а черный к «COM». Если значение измеряемого тока до 200 мА, то для большей точности показаний, красный щуп переставляем в разъём 200 мА. В любом случае, чтобы не спалить прибор, измерения лучше всего начинать с щупом в разъёме 10 А и при необходимости его переставить. То же самое производим и с переключателем: сначала выставляем наибольший ток, постепенно уменьшая диапазон для получения нужного максимального предела до минимального значения в 2000 микроампер.

Обратите внимание! Для измерения постоянного электрического тока, щупы мультиметра располагают в разрыв цепи.

Необходимо знать, что щупы мультиметра подключаются в разрыв цепи. То есть красный щуп устанавливается на «плюс» источника питания, а черный к «плюсовому» проводнику.

Переменный ток

Значение силы переменного тока позволяет измерить мультиметр, имеющий в составе специальные токовые клещи.

Принцип работы токоизмерительных клещей заключается в явлении электромагнитной индукции. Измерение производится бесконтактным способом, путем помещения проводника в электромагнит со вторичной обмоткой. Первичный ток (измеряемый), пропорционален вторичному (который возникает на обмотке). Поэтому прибор с легкостью рассчитывает искомое значение первичного переменного тока.

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Разновидности прибора

Мультиметр (мультитестер) представляет собой прибор для замеров самых разных параметров электросети, а также других питающихся от нее элементов.

Устройство позволяет с высокой точностью установить такие характеристики сети, как напряжение, ток, сопротивление и целый ряд других данных. Мультитестер дает возможность также проверять транзисторы, выполнять «прозвон» кабелей и проводов, тестировать диоды и т.п.

С точки зрения исполнения самого прибора выделяют аналоговые и цифровые мультиметры. Приборы отличаются по функциональным характеристикам, точности работы, качеству изготовления, комплектации.

Аналоговые тестеры нередко именуют вольтметрами или амперметрами, так как такие приборы обычно настроены на выполнение 2-3 функций и не более того. Аналоговые устройства показывают результаты измерений обычной стрелкой на шкале. Такая техника довольно сложна в эксплуатации, требует определенного опыта. Новичок далеко не сразу разберется со всеми имеющимися шкалами, чтобы определить конечное значение электрических данных. К тому же, аналоговое оборудование не способно фиксировать стрелку на позиции, что затрудняет работу с ним.

Цифровое устройство выдает результаты замеров в электронном виде (на жидкокристаллический монитор). Прибор прост в эксплуатации и резко уменьшает участие человеческого фактора, а значит и ошибки в измерениях. Простота и точность показаний сделали цифровые устройства самыми популярными на рынке.

Инструкция на мультиметр

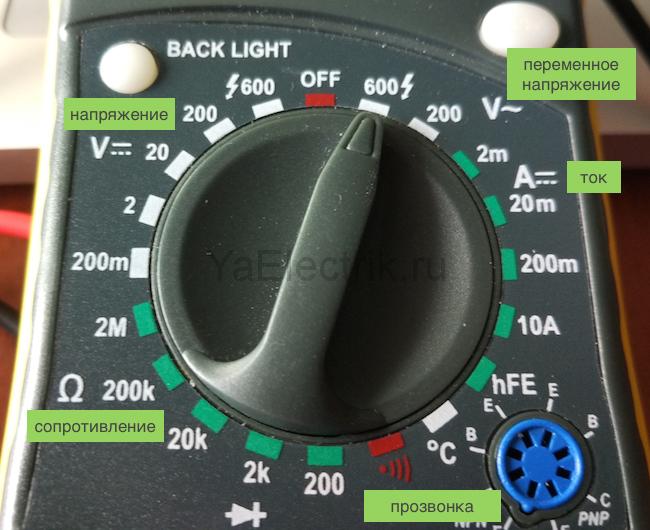

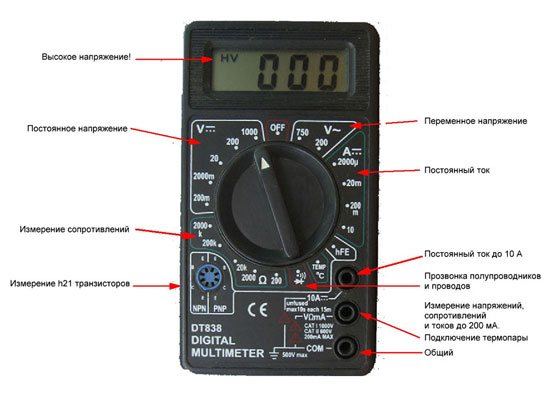

На лицевой части мы видим переключатель, с помощью которого можем выбрать нужные нам функции. Давайте разберемся с обозначениями, которые есть на мультиметре. Каждую функцию я пометил цифрой для удобства восприятия.

1)Сопротивление Ω. Этот значок говорит нам о том, что мы собираемся измерять сопротивление какого-либо проводника или резистора.

2)Постоянное напряжение =V. Выставив переключатель на этот значок, мы можем измерять постоянное напряжение.

3) Переменное напряжение ~V. С помощью этой функции мы можем измерять значение переменного напряжения.

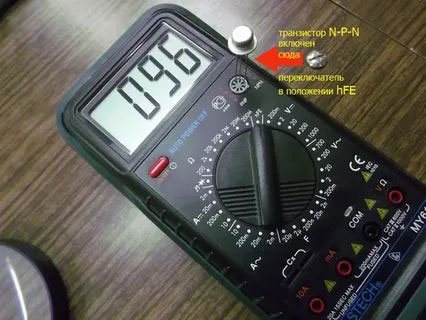

4)Измерение коэффициента усиления транзисторов hFe. Я им не пользуюсь, потому что у меня есть специальный для этого прибор транзисторметр. Более подробно про коэффициент усиления можно прочитать в этой статье.

5) Емкость конденсаторов F. Все очевидно. Можно измерять емкость.

6)Измерение силы тока постоянного напряжения =A. Можем измерять силу тока постоянного напряжения.

7)Измерение силы тока переменного напряжения ~A. С помощью этой функции мы можем измерить силу тока переменного напряжения. Например, эта функция пригодится тогда, когда нам надо узнать, какая сила тока течет в цепи, когда мы подключим лампу накаливания или какую-нибудь другую нагрузку к сети 220 Вольт.

8 )Диодная прозвонка и прозвонка целостности проводников. Показывает сопротивление, если вы будете измерять целостность проводников. При проверке диодов показывает падение напряжения на PN-переходе. Прелесть данной функции в том, что если высвечивается сопротивление меньше, чем 100 Ом (для различных моделей оно разное), из мультиметра доносится орущий сигнал. Очень удобная функция для проверки диодов, а также целостности проводов и предохранителей. Если будете покупать мультиметр, то берите обязательно с диодной прозвонкой, иначе такой мультиметр резко потеряет свою функциональность.

Будет интересно➡ Что такое ПИД регулятор?

Как правильно выбрать мутьтиметр

Однозначная рекомендация для тех, кто не увлекается радиоэлектроникой — базовый цифровой тестер серии 830, 832 или 182. Его цена — несколько сотен рублей. Единственный недостаток такого прибора — малый диапазон измерения силы тока. Тем не менее, для бытовых измерений его хватит с запасом.

Если вы самостоятельно обслуживаете автомобиль — следует выбрать модель в крепком прорезиненном корпусе, с пределом измерений по току не ниже 10 ампер.

Такой прибор будет стоить порядка 1000 руб., но запас прочности у него выше.

Приобретение стрелочных тестеров сегодня не имеет смысла. Разве что для специфических задач, когда необходимо следить за некими импульсами в реальном времени.

Как подключить провода мультиметра

Прибор под названием мультиметр способен производить замеры напряжения разных узлов электросети, проверять технику на работоспособность, измерять сопротивление тока по его направлению и многое другое.

Мультиметры, учитывая их модели и набора конфигураций, могут иметь определенный комплект встроенных способностей. Например, самые простые приборы, способны только делать замеры тока, а более усовершенствованным моделям, под силу решать намного больше разноплановых задач.

Приборы бывают цифровыми и аналоговыми. В зависимости от своего типа они имеют отличительный внешний вид, иногда разную разметку шкалы. Однако, схема эксплуатации у всех них будет идентична.

Подключение проводов – главная процедура начала любого замера. Сперва, необходимо усвоить название каждого разъема находящихся на корпусе, как правило, их 3 штуки:

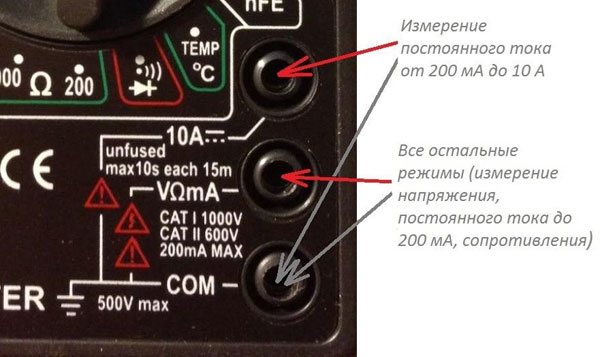

1. СОМ – внутрь данной маркировки всегда подсоединяется черный провод.
2. VΩmA – для красного провода. Используется в целях проверки напряжения, или силы тока (до 200мА), вычисления сопротивления.
3. 10 ADC – тоже для красного, но с несколько другими задачами: силы тока более 200мА.



   Читайте также:  Воздушный шланг для компрессора — как выбрать: обзор популярных моделей

Крайне важно не путать предназначение конкретного разъема и использовать каждый согласно его способностям. Иначе есть высокий риск выхода из строя мультиметра.

После подсоединения проводов в нужные отверстия, остается их подсоединить к клеммам прибора, который нужно проверить.

Разновидности мультиметров

Для начала следует знать, что мультиметры бывают цифровыми и аналоговыми (стрелочными, еще среди электриков они известны как «цешка»). Вторые известны электрикам уже давно, но использовать их без специальных знаний и практики достаточно сложно.

• нужно уметь разбираться в шкалах прибора, которых на стрелочном мультиметре несколько;
• прибор следует держать в таком положении, когда стрелка на нем не будет «гулять» по шкале.

Именно поэтому, если есть такая возможность, лучше пользоваться цифровым мультиметром. Мы также будем рассматривать примеры с использованием именно цифрового прибора, так как самостоятельно обучиться работать с аналоговыми мультиметрами довольно сложно.

Разновидностей цифровых мультиметров достаточно много, но принцип их работы похож между собой – различие состоит только в количестве функций прибора. Соответственно, от функциональности мультиметра зависит и цена, поэтому прежде чем его приобретать, определитесь, для чего он вам нужен.

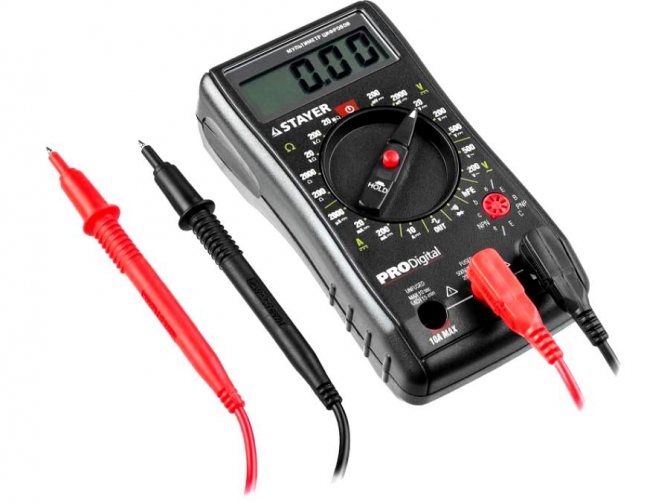

Мультиметр состоит из:

• самого прибора;

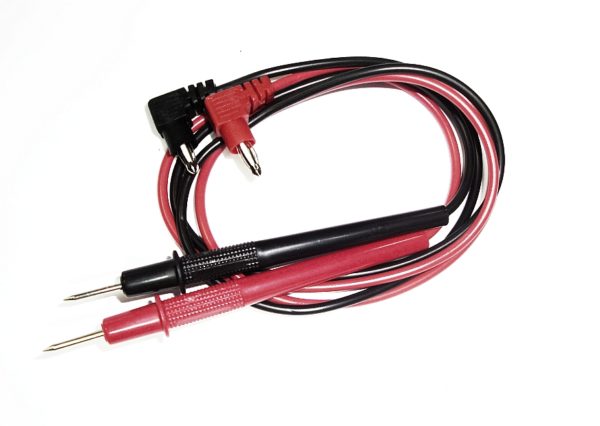

• двух щупов (черного и красного);

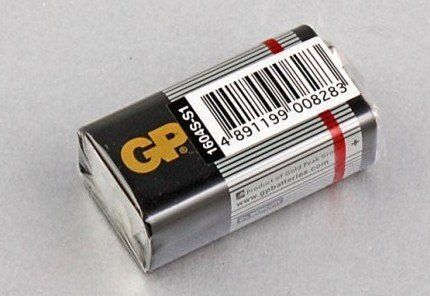

• источника питания (батарейка «Крона» на 9 В).

Итак, в чем же состоят особенности использования этого измерительного прибора и как проверить амперы мультиметром?

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В.

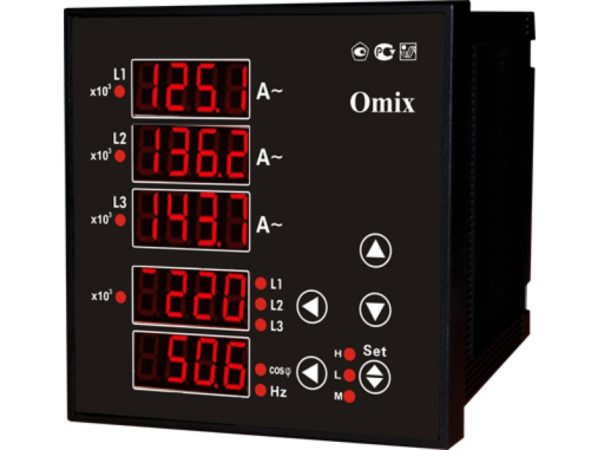

Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Типовые измерения бытовым мультиметром

Измерение постоянного тока

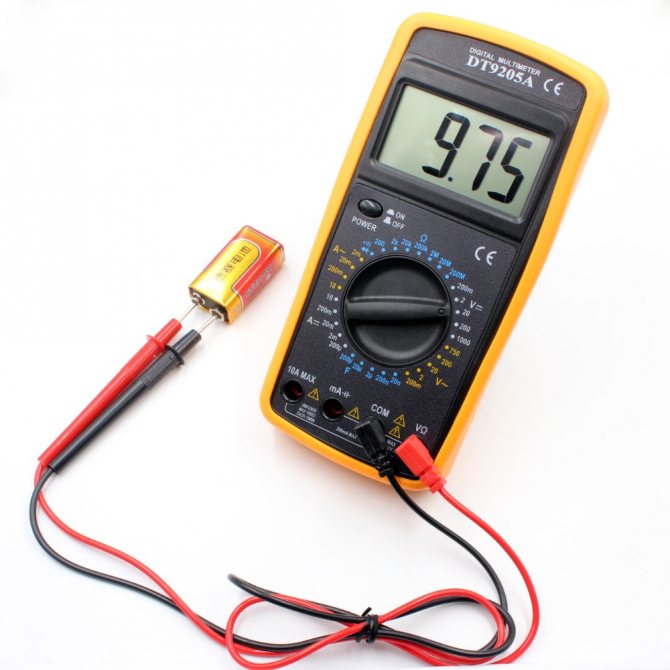

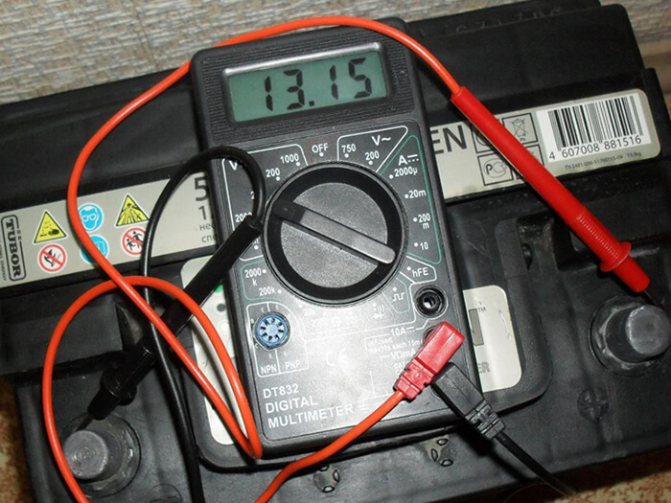

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

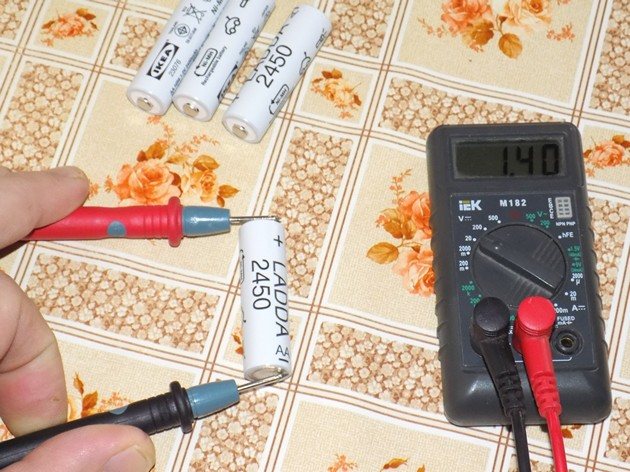

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

Внимание! Работать с опасным напряжением могут только лица, имеющие соответствующие группы допуска!

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

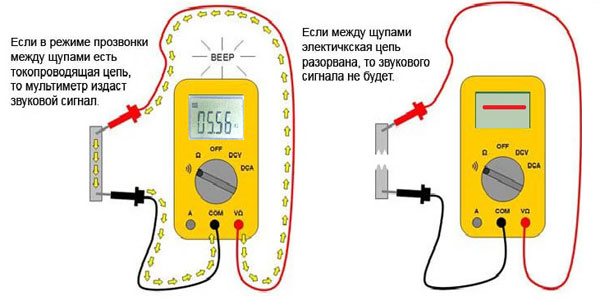

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Внимание! Допустимо выполнять прозвонку только полностью обесточенных участков цепи.

Производится при наличии такого режима на приборе.

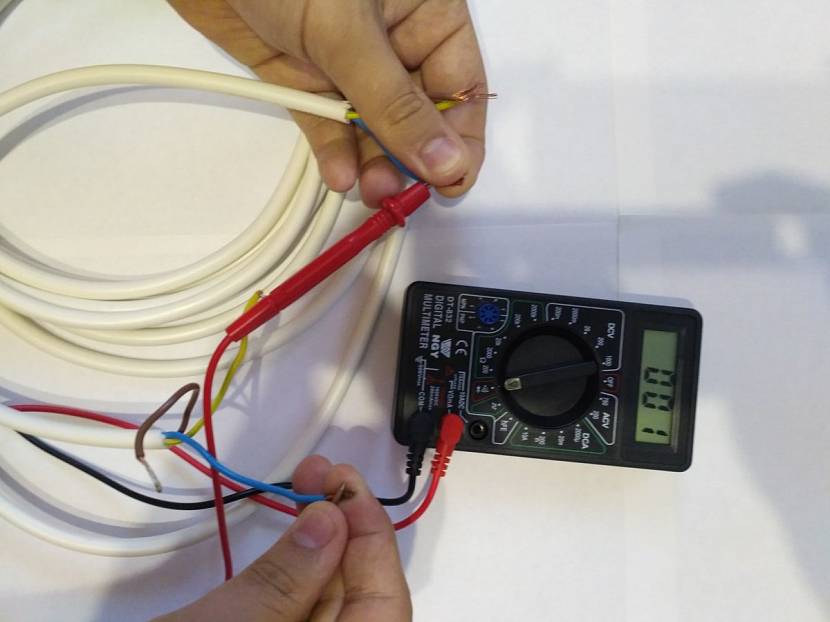

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Важно! Чтобы вы могли безопасно работать на сетевой электропроводке в режиме прозвонки, следует физически отсоединить проверяемую линию в ближайшей распределительной коробке.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

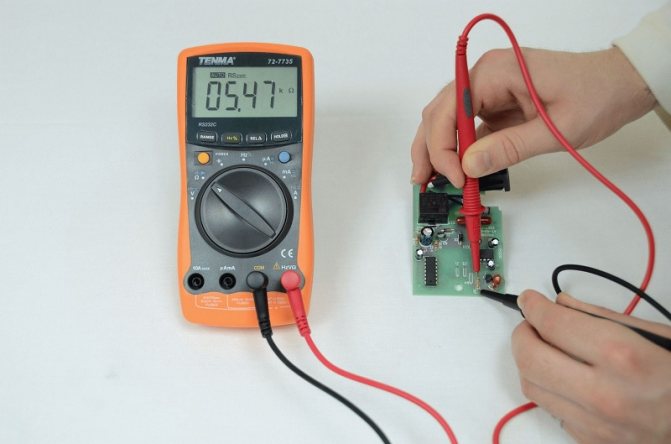

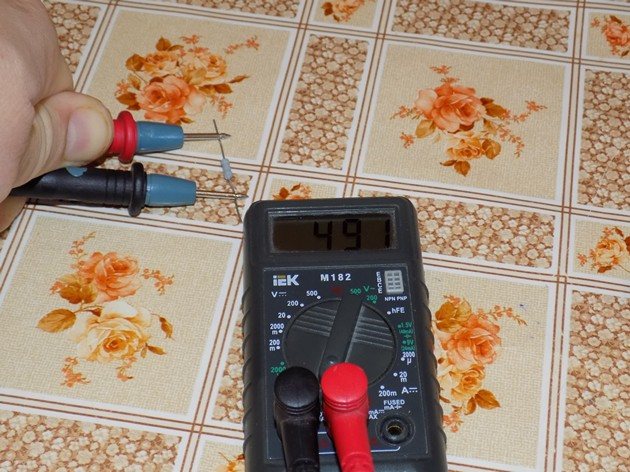

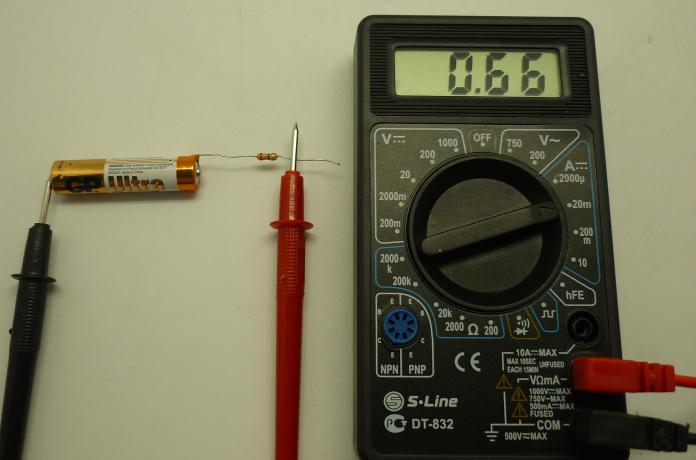

Проверка диода или резистора. Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

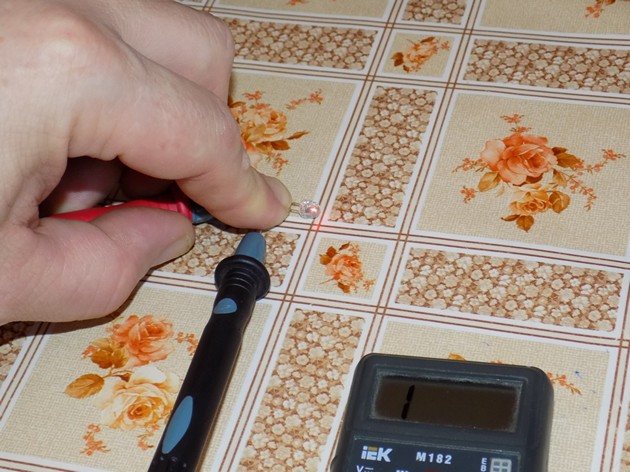

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

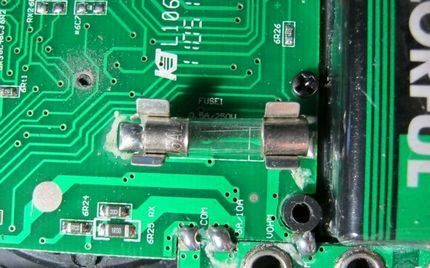

Это надо знать: Даже тестеры эконом класса имеют определенную защиту от перегрузки и предохранитель на входных контактах.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.

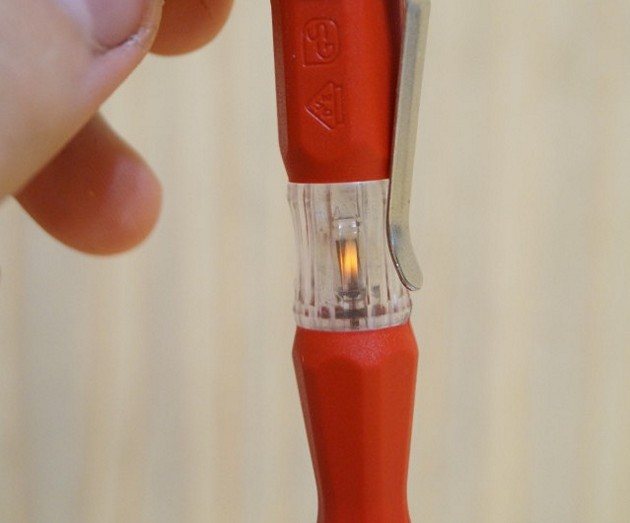

2. Определяем фазу. Для этого существует индикаторная отвертка.



3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

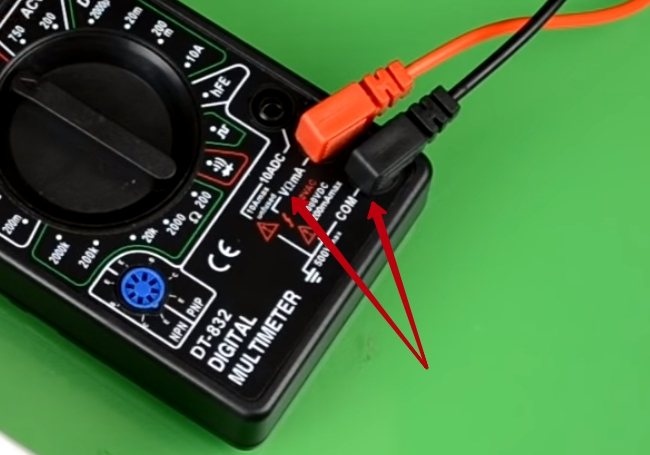

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

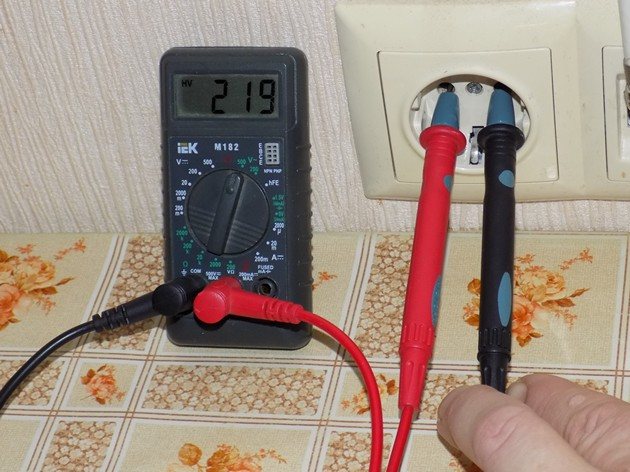

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

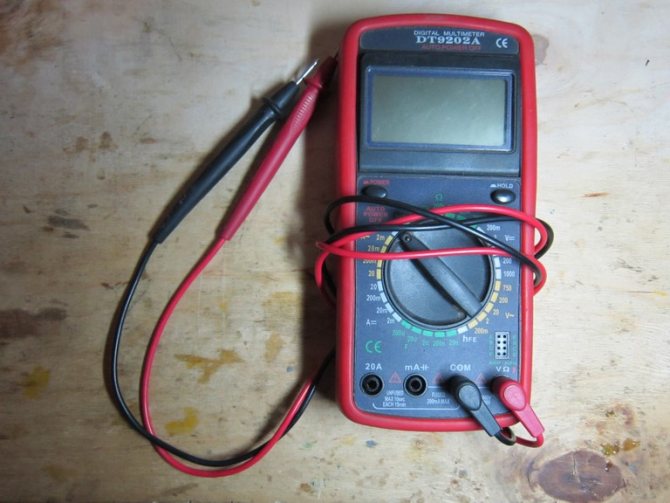

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

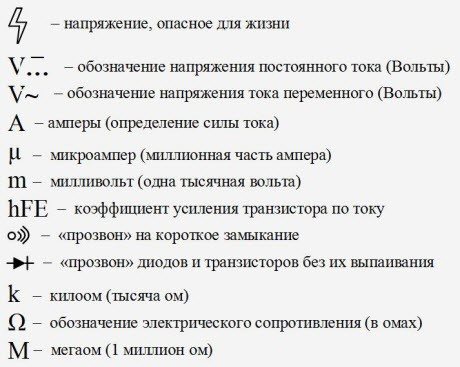

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы. Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения.

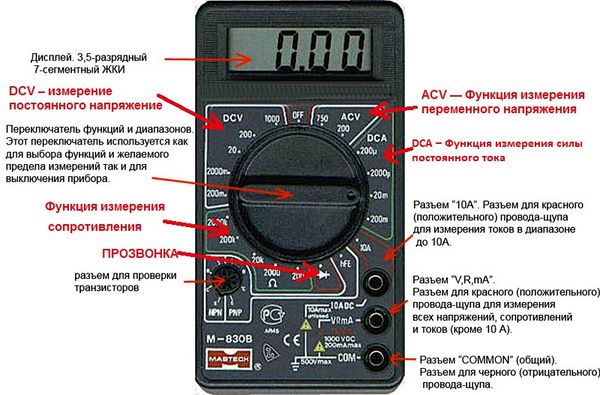

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Как измерить напряжение в розетке

Одной из самых частых задач является измерение напряжение в розетке либо в квартирной проводке. При помощи мультиметра это сделать очень просто. Как мы уже писали выше, в розетках течет переменный ток, поэтому для его измерения нужно выставить переключатель на мультиметре в зону ACV.

Мы знаем, что напряжение должно быть примерно 220 вольт, поэтому если у вас мультиметр как на примере с фотографии выше – выставьте переключатель на отметку больше предполагаемого значения, в данном случае на 750 в диапазоне ACV.

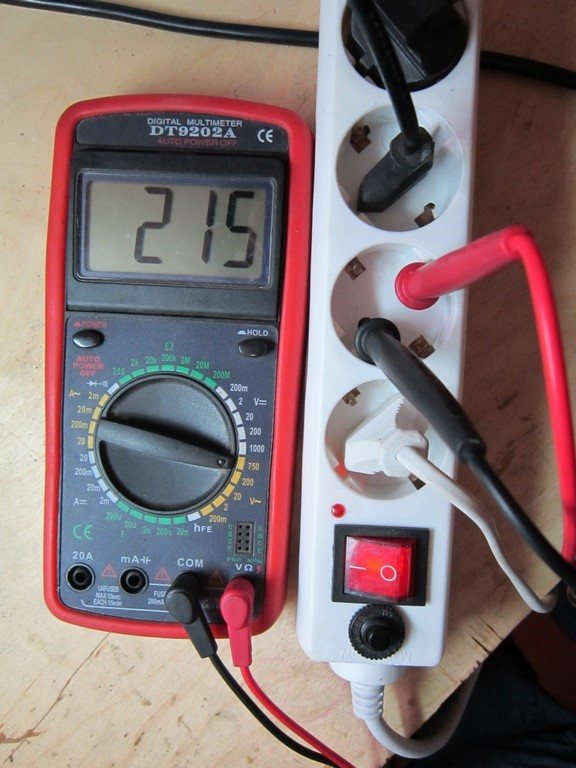

Настроив прибор самое время засунуть пальцы щупы в розетку. Не имеет разницы какой провод в какое отверстие розетки вставлять. В целом здесь бояться нечего, главное держаться за изолированную часть щупов и не касаться металлической их части (хотя сделать это довольно сложно даже при большом желании), а также не допускать их касания друг друга, пока они вставлены в розетку, иначе можно устроить короткое замыкание.

Если вы все сделали правильно на экране вашего мультиметра будет показано текущее напряжение в розетке и вашей внутриквартирной проводке.

Будет интересно➡ Схемы и способы подключения электродвигателей

В нашем случае это 235.8 вольт – в пределах нормы. Ровно 220V на экране вы никогда не увидите, так что погрешность в +-20 – это нормально.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Бытовая электросеть

Чтобы правильно выполнить измерения, нужно иметь хотя бы минимальные представления о параметрах сети электропитания. Розетка является точкой приема напряжения, поэтому полезно знать о величине этого параметра.

В мировой практике принято несколько категорий электросетей, которыми пользуются бытовые потребители. Сколько в розетке вольт знает каждый — 220. Частота составляет 50 герц. В системе имеются два провода (фазовый и нулевой).

Для энергообеспечения частных домов и современных квартир нередко подводят трехфазную сеть, где напряжение составляет 380 вольт, а частота — все те же 50 Герц. Трехфазные схемы рассчитаны на мощные бытовые приборы и оборудование.

Многие электроприборы рассчитаны на некую заданную частоту и напряжение. К примеру, азиатская техника часто предназначена для работы с 60 герцами. В условиях стандартных 50 герц оборудование просто выйдет из строя. Некорректная частота или напряжение по отношению к технике может значительно поменять коэффициент ее полезного действия, что также приведет к поломке.

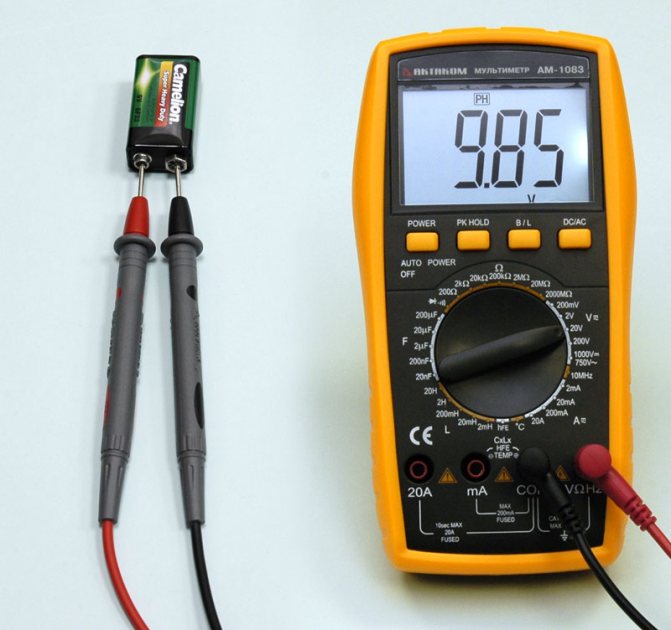

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

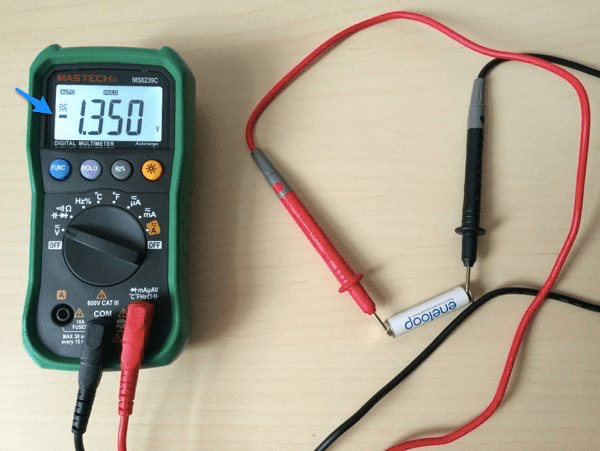

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

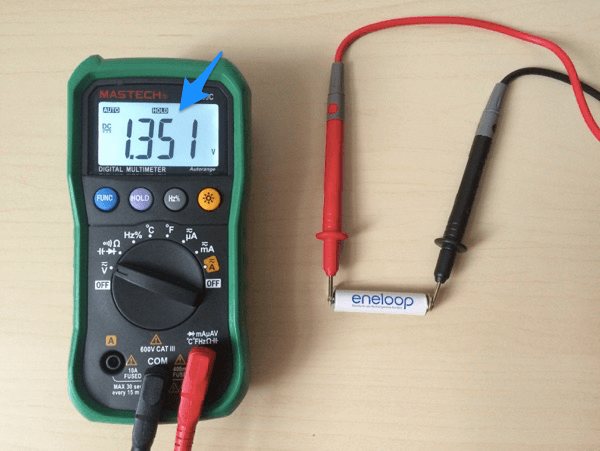

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Проверка работоспособности АКБ мультиметром — особенности и недостатки способа

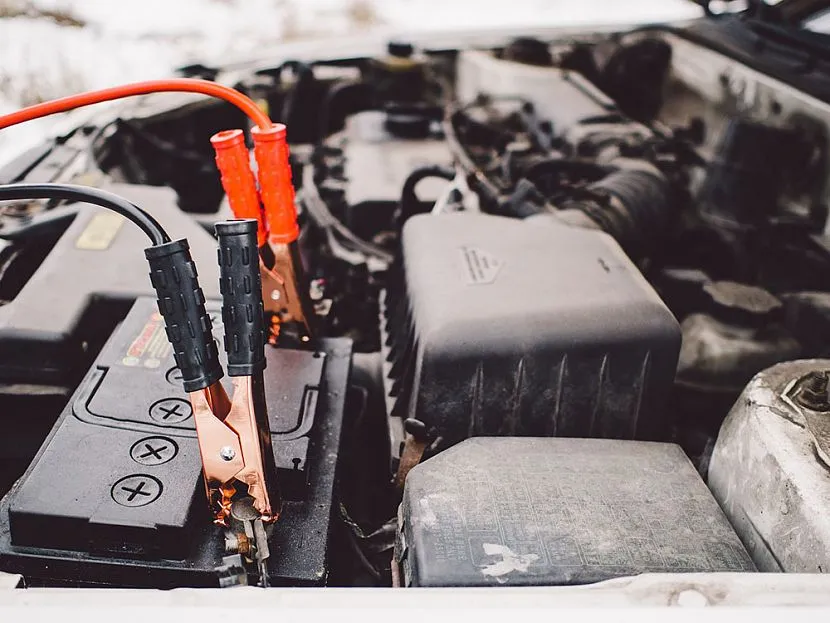

Как проверить аккумулятор мультиметром? Для определения степени заряженности достаточно измерить напряжение на клеммах, при этом АКБ должна быть полностью отключена от нагрузки и выдержана в таком состоянии не менее 2 часов. Выставляем на мультиметре нужный режим и предел измерения (см. раздел выше). Подключаем, измеряем напряжение и сверяемся с табличкой, приведённой ниже.

Зависимость напряжения на клеммах от степени заряженности АКБ

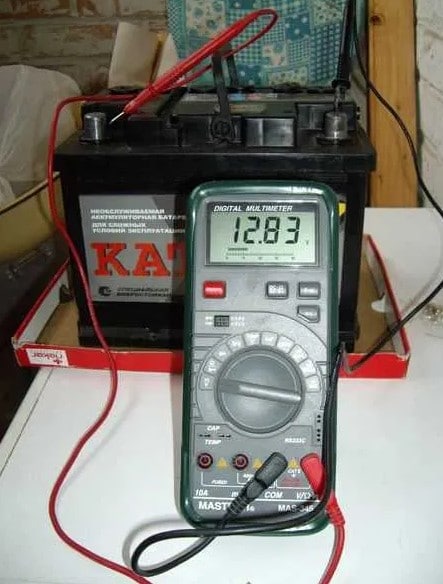

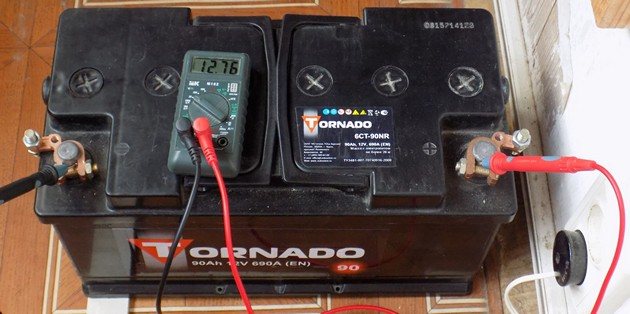

На фото ниже на клеммах батареи напряжение составляет 12,83 В, АКБ кальциевая, а значит, она заряжена на 100 %.

Метод достаточно прост, но работает лишь в том случае, если аккумуляторная батарея заведомо исправна и мы просто решили оценить степень её заряженности. Если АКБ старенькая, то измерение «холостого» напряжения ничего не даст. Без нагрузки оно может быть нормальным, но достаточно включить, скажем, фары головного света, как те же 12,8 В превратятся в 9–10.

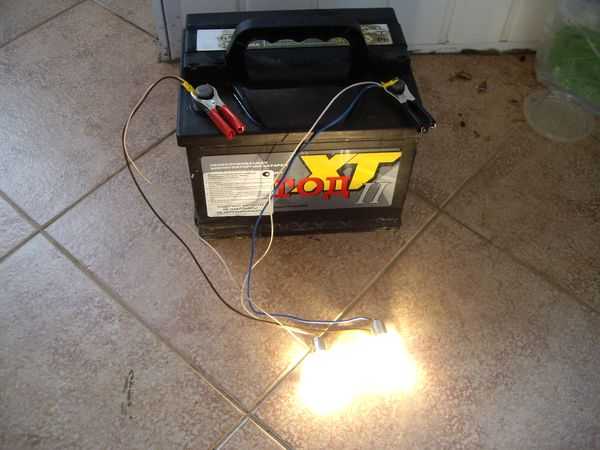

Таким образом, для более-менее качественной проверки АКБ одного мультиметра мало. Нужно измерять напряжение на нагруженном аккумуляторе. Как говорится, проверить его на амперы. В качестве нагрузки будем использовать лампу головного света мощностью 55 Вт.

Прежде всего, измеряем напряжение на ненагруженной АКБ (см. выше), показания записываем. Теперь подключаем нагрузку и ждём 2–3 минуты. Не отключая нагрузку снова измеряем напряжение. Если оно снизилось не более чем на 0,3–0,4 В, то есть вероятность, что АКБ исправна.

Устройство мультиметра

Обозначение величин измерений мультиметром

Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.

Классификация и принцип действия

Мультиметр со стрелочным индикатором и цифровым экраном

По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:

• аналоговыми;
• цифровыми.

Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.

Аналоговый мультиметр

В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.

Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.

Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:

• операционный усилитель;
• аттенюатор;
• аналогово-цифровой преобразователь;
• высокоточный выпрямитель;
• механический или электронный коммутатор.

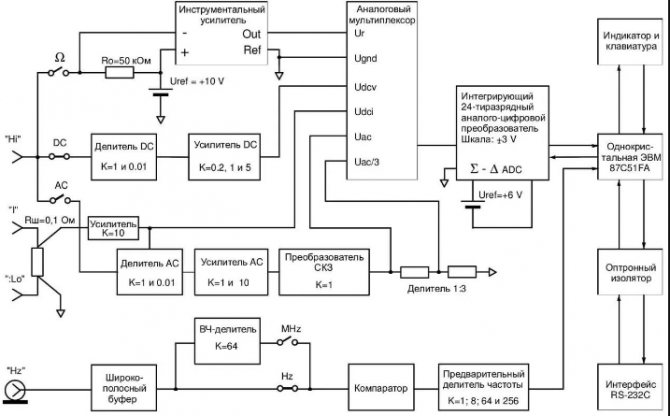

Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.

О чём расскажет напряжение

Для автомобильного аккумулятора напряжение сразу покажет, что делать с батареей. Чтобы качественно проверить автомобильный аккумулятор, делаем два измерения. Селектор тестера ставим на 20 V.

На работающем двигателе

Первое измерение — при работающем двигателе. На клеммах должно быть от 13,5 до 14 В. Если оно больше, чем 14,2 В — аккумулятор подсел и генератор выдаёт повышенное напряжение, чтобы подзарядить батарею. Такое может быть, например, на холоде — саморазряд аккумуляторов при низкой температуре никто не отменял. Но если такое происходит летом, да на старой батарее — стоит как минимум обслужить аккумулятор у электрика. Если при работающем моторе напряжение на клеммах аккумулятора меньше 13,4 В — выключаем все потребители — фары, магнитолу, обогревы. И замеряем вновь. Получаем такой же результат — повод ехать на сервис, генератор неисправен.

На неработающем двигателе

При значении напряжения 13 В — батарея полностью заряжена. При напряжении менее 12,1 В батарея разряжена, автомобиль вряд ли заведётся. Падение напряжения ниже 12 В — это глубокий разряд, который фатален для аккумулятора. 3-4 таких разряда гарантированно убьют пластины. Смотрим видео канала Хочу Всё Знать.

Техника безопасности перед работами

Мультитестер — это многофункциональный портативный прибор, который питается от батарейки (обычно «кроны») и является удобным, а главное безопасным, инструментом для конечного пользователя. Но и для его эксплуатации существуют определённые правила использования.

Сам по себе тестер оснащен внутренней защитой от перегрузок и перенапряжений. Но без соблюдения ниже приведённых правил он тоже может легко «сгореть», частично выйти из строя. Во избежании этого, существует ряд общих правил безопасной эксплуатации цифрового тестера.

При измерении входного переменного напряжения:

1. Если не определено предварительное значение измеряемого напряжения, переключатель ставим в наибольший диапазон.
2. Не подавать на вход напряжение более 750 В во избежании повреждения внутренней цепи.

Руками без диэлектрических перчаток прикасаться к компонентам электросети нельзя.

При измерении входного постоянного и переменного тока:

1. Если не определено предварительное значение измеряемого тока, переключатель ставим в наибольший диапазон.
2. Если на ЖК-дисплее установлен “1”, поставьте триггер на следующий диапазон в сторону увеличения максимального значения.
3. При работе с разъёмом «20А» время тестирования не должно превышать 15 сек, поскольку для этого режима плавкий предохранитель отсутствует.

При измерении внутреннего сопротивления цепи, нужно убедиться, что питание цепи отключено и все конденсаторы разряжены под «ноль».

Кроме того, существуют особые правила ухода и хранения прибора, а именно не нужно подавать на вход напряжение если поворотный переключатель находится в позиции Ohm, работать с устройством если крышка корпуса не полностью закрыта. И последнее, замена гальванического элемента питания и предохранителя производится только при выключенном приборе и отсоединенных щупах.

Как прозвонить провода мультиметром

Прозвонка проводов означает определение из целостности. По сути мультиметр определяет сопротивление замкнутого контура и если это значение близко к нулю, то контур считается замкнутым и выдаётся звуковой сигнал. Не всякий мультиметр может прозванивать провода со звуком, но большинство из них на это способны.

Будет интересно➡ Особенности применения проходных выключателей

Прозвонка — это проверка целостности цепи. Для прозвонки проводов мультиметр устанавливается в нужный режим. Чаще всего он совмещен с прозвонкой диодов, но может быть вынесен отдельно и отмечен знаком колокольчика. Далее один щуп прикладывается к одному концу проводника, а другой щуп к другому. При этом звучит сигнал или появляется индикация светом или на дисплее. Если индикация есть – цепь не разорвана, если нет, то проводник поврежден или цепь разорвана.

Видео описание

О том, как быстро проверить автоаккумулятор мультиметром – в этом видео:

Дальнейшие измерения будут производиться аналогично. Чтобы померить силу тока у проводки вашей машины или для отдельного электроприбора, следует сначала узнать, какой именно ток нужно проверять (так, маркировка «DCA» указывает на постоянный). Для замера сопротивления тумблер устанавливается в любое положение, при этом не забываем выключать питание в сети.

Проверка диодов, конденсаторов и транзисторов (режим hFE)

Этот режим имеет не каждый прибор. Для проверки сопротивления диодов, выбирается соответствующий режим и по аналогии с прозвонкой проводника выполняются нужные действия.

Для определения параметров конденсаторов и транзисторов на приборе устанавливается специальный режим «hFE».

У транзисторов имеются три выхода: база, эмиттер и коллектор, которые подключаются к разъемам В, E, F мультиметра. При правильном подключении на дисплее отобразится величина усиления транзистора.

У конденсаторов емкость измеряется путем установки концов конденсатора в разъемы с обозначением Сх. При этом на дисплее отобразится номинальное значение ёмкости электронного компонента.

Правильно проверяем мультиметр перед покупкой

ВНИМАНИЕ!!!

Ни в коем случае не стоит приобретать такое устройство с рук на рынке. Потому что имеется большой риск получить неисправное оборудование. Более того, при этом проверить его просто не получится.

Оптимальный вариант — это, в принципе, магазин с официальной регистрацией, где:

• выдают чек и гарантию;
• имеется возможность проверить работоспособность прибора.

Более того, консультант даст рекомендации по использованию мультиметра и расскажет, как правильно его откалибровать.

В любом случае перед передачей денег нужно, как минимум, осмотреть корпус. На нём, во-первых, не должны быть видны следы эксплуатации, трещины, сколы и прочие дефекты. Во-вторых, проверить нужно и прилагаемые провода.

Разница между переменным и постоянным напряжением

Чтобы проводить измерение напряжения мультиметром, нужно познакомиться с важными понятиями:

• постоянный ток;
• переменный.

Переменное напряжение

Ток, который находится в наших розетках, обеспечивает снабжением энергии все бытовые приборы, освещение. Образуясь на электрических станциях, он состоит из постоянно движущихся и направляющихся электронов по проводам.

Благодаря этому движению и образуется необходимое всем напряжение.

У стандартных розеток, частота движения равна 50Гц, а сила в них равна 220В. За одну секунду, поток образовавшихся электронов, целых 50 раз меняет свое направление, и тем самым меняется заряд: положительный сменяется отрицательным.

Этот стандартный процесс перемещения по проводам электродов и называется переменным током. От которого происходит питание всего, что подключено к стандартной розетке.

Постоянный ток

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

• телефоны;
• машинные аккумуляторы;
• и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Измерение линейного и фазного напряжения

В большинстве частных домов при подключении к электросети напряжением 220 В на счетчик либо электрощиток приходит только 2 или 3 провода.

В первом случае двумя проводами являются:

• фаза;
• ноль.

Во втором случае (с тремя проводами) имеются:

• фаза;
• ноль;
• заземление.

Наличие сразу 4 или 5 проводов говорит о том, что имеется подключение к сети 380 В. Чаще всего такое напряжение подключается к:

• офисным зданиям;
• производственным объектам;
• гаражным кооперативам;
• предприятиям торговли;
• реже — к частным домам.

Напряжение между любыми двумя из трех фаз электропитающей линии получило название линейного, а между любой из фаз и нулем называется фазным напряжением. Для нашей страны принят стандарт линейного напряжения 380 В, а фазного — 220 В.

Для проверки фазного или линейного напряжения электротока в сети можно использовать те же приборы, с помощью которых измеряется и переменное напряжение:

• вольтметр, не использующийся в повседневной жизни;
• мультиметр, применяющийся в жизни достаточно часто;
• тестер — аналог мультиметра, только механической конструкции;
• индикаторная отвертка, без которой не обойтись любому уважающему себя владельцу частного дома.

Определение наличия и величины напряжения в сети выполняется точно по той же схеме, как и для переменного тока.

Наиболее распространенной причиной поломок и выхода из строя электроприборов является заводской брак. Эксплуатация в неправильных условиях, в том числе и нестабильное напряжение в сети — чуть менее распространенная причина. Если при перепадах напряжения компрессор холодильника просто сгорит — еще не большая беда. Гораздо хуже, если это приведет к возникновению пожара. Для защиты от таких ситуаций и было разработано специальное устройство — реле напряжения.

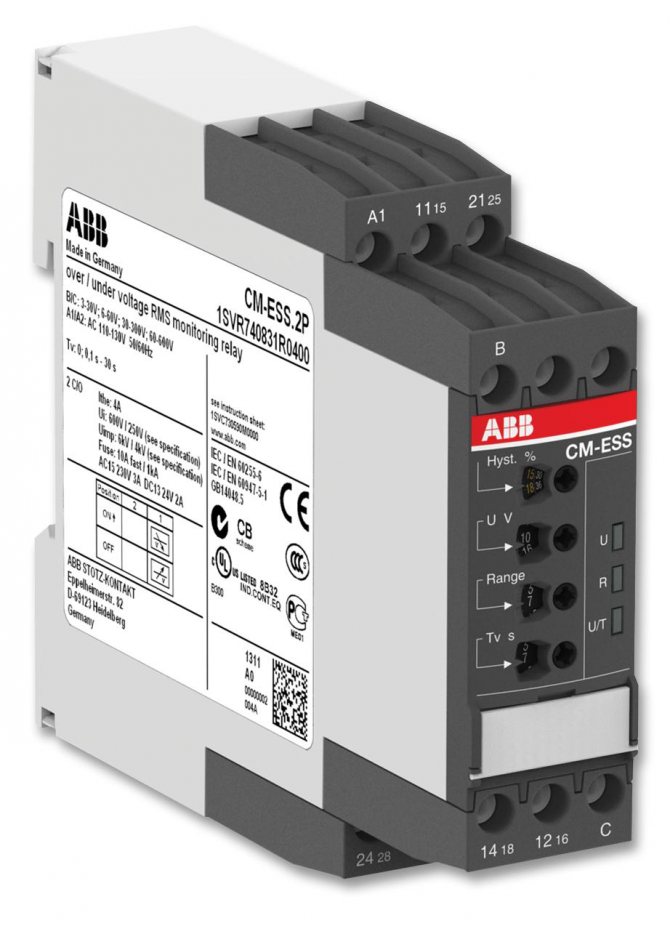

Реле контроля напряжения позволяет максимально обезопасить условия работы домашних электроприборов

Основным предназначением реле является автоматическое подключение электроприборов к сети питания и автоматическое отключение в случае превышающих норму колебаний либо падения напряжения ниже определенного уровня. Современные реле напряжения состоят из электромагнитного выключателя и микропроцессорной платы. Также иногда еще можно встретить устройства более старого образца, работа которых основана на диодах, транзисторах и резисторах.

Лицевая часть корпуса обычно оснащена рычагами регулирования либо клавишами управления. В некоторых моделях дополнительно установлен и дисплей, отображающий величину напряжения в режиме реального времени. Перед вводом прибора в эксплуатацию следует произвести настройку лимитируемых значений срабатывания (как правило, от 100 до 400 В). Принцип действия устройства достаточно прост.

В режиме реального времени процессором определяется величина напряжения. Реле никак себя не проявляет, пока напряжение в сети стабильно или не выходит за определенные допуски. При превышении значением напряжения минимальной либо максимальной границы реле размыкает цепь, обесточивая всех потребителей электроэнергии. Реле срабатывает за доли секунды, что на 100% гарантирует надежность устройства и защиту от скачков напряжения.

Если даже за продолжительный период проживания в доме или квартире случаев перегорания бытовых приборов не наблюдалось, это вовсе не означает, что контролировать стабильность напряжения не нужно. В большинстве случаев напряжение постоянно отклоняется от нормы на минимальную величину, что также негативно влияет на работу и срок службы приборов.

Подключение домашних приборов к электросети через реле осуществляется в следующих целях:

• обеспечение защиты одно- и трехфазных сетей;
• предохранение дорогостоящей бытовой техники от поломок;
• исключение вероятности перекоса или обрыва фаз;
• безопасное функционирование установок, оснащенных электродвигателями;
• защита сети от перенапряжения в общественных зданиях, цехах промышленных предприятий, квартирах и домах.

Возможные неисправности

Если мультиметр перестал измерять напряжение или неправильно его показывает, проверьте другим тестером батарейку, размещенную внутри корпуса, или просто замените ее.

Проверьте также, соответствует ли выставленный порог измерения напряжению, которое должно быть у объекта, который вы проверяете. Проверьте, верно ли установлен характер вольтажа — батарея не проверяется в режиме переменного, а розетка — постоянного напряжения.

Если не определяется параметр в одной розетке, проверьте его в другой. Если проблема возникла при проверке маленькой батареи — возможно, дело в плохом контакте щупа и клеммы.

Протестируйте устройство на различных объектах, априори работоспособных. Если мультиметр в принципе перестал измерять вольтаж, то либо иссяк его встроенный источник тока, либо повреждена плата управления, либо — наиболее частый случай — поврежден кабель одного из щупов.

Следует осмотреть кабели на предмет разрыва, убедиться в хорошем контакте с гнездом. Если разрыв обнаружен — замените или почините провод, восстановив его целостность.

Если же никаких видимых причин потери работоспособности не обнаружено, то, скорее всего, мультиметр сгорел. Это могло произойти из-за попытки измерить завышенное напряжение, либо мощного сетевого скачка или других причин.

Настраиваем мультиметр для использования

Мультиметр называют устройство, предназначенное для быстрого и точного замера таких характеристик, как:

• величина постоянного и переменного напряжения;
• сила тока;
• параметры сопротивления и другие.

Данные приборы подразделяются на аналоговые и цифровые. В аналоговом тестере показания отображаются на шкале стрелкой, в чём и кроится его основной недостаток. Отсутствие фиксации стрелки на окончательной позиции затрудняет определение результата, делает аппарат не очень удобным в пользовании обычным потребителем.

Электронный мультитестер состоит из следующих частей:

• дисплея;
• 20-позиционного кругового переключателя;
• гнёзд для подсоединения щупов.

Настройка тестера заключается в правильном подключении щупов и выставлении переключателя в нужной позиции. Щупы состоят из проводников с металлическими стержнями на одном конце, штекерами – на другом.

Черный (минус) проводник подключают к разъёму СОМ. Штекер красного проводника присоединяют к разъёму V.

С учетом того, что в сети ток переменный, переключатель выставляется в позицию V~, секцию, обозначающую режим замера переменного напряжения. Выбирают отметку выше, чем220 вольт.

Если необходимо проверить выключатель мультиметром, переключатель выставляется в секцию измерения сопротивления. Далее сеть нужно обесточить и присоединить щупы к клеммам проверяемого элемента. При включенном положении должно появиться «ноль», при отключенном – «бесконечность». Если такого не произошло, выключатель нужно заменить.

Можно ли мультиметром измерить ток в розетке. Можно при условии, что тестер будет подключен к ней через цепь с лампочкой. Переключатель и красный щуп выставляются в другие положения, о которых мы расскажем чуть ниже.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Меры безопасности при работе с тестером

• Перед началом работ прочитайте в инструкции раздел «безопасность».
• Убедитесь в целостности корпуса, а также в том, что соединительные винты полностью закручены. Во многих приборах для замены элемента питания требуются разобрать корпус. Многие пользователи затем просто защелкивают половинки, забывая зафиксировать винты.
• Проверьте надежность соединения измерительных кабелей в разъемах. Для этого достаточно с небольшим усилием потянуть провод, удерживая в руках изолятор.
• При работе с напряжением, большим, чем 60 вольт, не держите оба измерительных провода разными руками. Выполняя это простое требование, вы обезопасите себя от поражения электрическим током вдоль так называемые «линии смерти»: рука-сердце-рука.

Как итог

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Предыдущая

РазноеЭнергия конденсатора

Следующая

РазноеАвтоматические выключатели

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Обратите внимание! Чтобы использовать все возможности мультитестера, нужно иметь дополнительный арсенал щупов, где вместо стержня применяются зубчатые зажимы.

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Для чего измеряют напряжение

Централизованное энергоснабжение обеспечивается благодаря отдельной обмотке трехфазного трансформатора. К нему одновременно подключают какое-то количество потребителей (домов, квартир). Их общее количество делится на группы. Каждая из каст подключена к одной из трех фаз (обмоток) трансформатора. При этом его возможности (мощность) ограничены. Если суммарная нагрузка по всем квартирам превысит допустимую, напряжение в электрической сети падает до отметок 198 В и ниже. В этом случае работа бытовой техники будет некорректной.

Измерение показателей по Вольтам проводят для того, чтобы обеспечить нормальную работу электроприборам в доме. Либо для определения возможных причин неисправностей техники.

Зачем нужно делать замеры

Электросеть – опасная и сложная инженерная система, требующая навыков работы и обеспечения безопасности.

По ряду причин в ней могут возникать неисправности и поломки. Для их контроля и предотвращения, необходимо проводить измерения. Также к поломке либо нестабильной работе электроприборов и оборудования может привести несоответствие напряжения электросети номиналу, причём опасно как превышение, так и недостаточное.

Что нужно делать, чтобы избежать перегрузки электросистемы — достигнуть этого можно за счет верного использования электрики и замеров. При помощи мультиметра, определять необходимые параметры можно заняться самостоятельно, не привлекая квалифицированных специалистов электролабораторий.

Какие нормативы напряжения существуют?

Существующие нормативы эксплуатации электро-систем описывают величины напряжения, применительно к жилым помещениям. По ГОСТу в жилых домах нормальное напряжение в 220В +/- 10%. Поэтому бытовые электроприборы обычно рассчитаны на напряжение до 240 вольт.

Обратите внимание! Когда это значение поднимается сверх положенного уровня или понижается за допустимый процент, нужно отключить от питания все электроприборы и проверить точную параметр напряжения.

Для оценки электроэнергии на входе (например, около счётчика), то есть той, которая входит «с улицы» и не испытывает влияния мощных потребителей энергии или электропроводки большой длины, существует несколько параметров.

К сожалению, мультиметр способен определить только один, но самый важный — перманентное отклонение. Это отклонение при нормальной работе не должно быть больше 5% от номинального значения напряжения при большом временном промежутке и подниматься выше 10% для недолгосрочного. Эти параметры устанавливаются поставщиком услуг и отражаются в договоре обслуживания. Скорее всего, это коридор, установленный в рамках 198-220 вольт.

Что это такое

Электроизмерительный прибор, объединивший в одном корпусе вольтметр, омметр и амперметр, правильно называют мультиметр, мультитестер или ампервольтомметр. Ещё в быту можно услышать такие его названия, как «тестер» или «цешка». Он способен измерить напряжение, сопротивление и силу переменного и постоянного тока.

Ещё им замеряют емкость конденсаторов, «прозванивают» диоды и транзисторы, выясняют сохранность электросети.

Тестеры бывают и аналоговыми (со стрелками), и цифровыми (с экраном). Цифровые доступнее и удобнее в обращении, но принцип измерения один и тот же у обоих видов.

Полный спектр измерений, которые способен выполнить мультиметр, нужен при сборке электросхем, ремонте бытовых и промышленных электроприборов, требует от специалиста высокой квалификации. При этом в быту такой незаменимой вещи тоже может найтись применение, например, для несложных работ в бытовой 220-вольтовой электросети.

Чем можно провести измерения

Перед тем как измерить напряжение в розетке, важно знать, что для этих целей можно использовать:

• привычный со школьной скамьи вольтметр (редок в обиходе);
• знакомый многим мастерам мультиметр (многофункциональный прибор);
• тестер, он же мультиметр, но стрелочный.

Также проверить наличие сетевого питания можно индикаторной отверткой. Но она не показывает значения напряжения, а лишь определяет его присутствие или отсутствие подсветкой.
