ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

Маркировка, с помощью которой обозначаются различные типы нержавеющих сталей, позволяет получить информацию не только о химическом составе сплава, но и об основных свойствах, которыми он обладает. Правила формирования обозначения, состоящего из буквенных и цифровых символов, регламентируются положениями как отечественных, так и международных нормативных документов.

Труба нержавеющая тонкостенная марки 12Х18Н10Т

Маркировка нержавеющей стали: тонкости обозначения нержавейки

Маркировка, с помощью которой обозначаются различные типы нержавеющих сталей, позволяет получить информацию не только о химическом составе сплава, но и об основных свойствах, которыми он обладает. Правила формирования обозначения, состоящего из буквенных и цифровых символов, регламентируются положениями как отечественных, так и международных нормативных документов.

Труба нержавеющая тонкостенная марки 12Х18Н10Т

Правила маркировки стальных сплавов в разных странах мира

Сталь различных марок, которая широко представлена на современном рынке, производят во многих странах мира. В связи с этим актуальным является вопрос принятия международных правил, по которым она обозначается. Однако, к сожалению, единых правил обозначения сталей нет и по сегодняшний день, что часто становится причиной серьезных затруднений как при продаже таких сплавов на международном рынке, так и при их применении в промышленности.

В отдельных странах (речь идет прежде всего о крупнейших производителях стали) приняты свои нормативные документы, по которым осуществляется маркировка. Потребителю из другого региона для правильного выбора стали необходимо сопоставить ее маркировку с обозначениями, принятыми в его стране.

Схема европейской маркировки стали

В европейских странах сталь производят и обозначают в соответствии с положениями стандарта EN 100 27, который состоит из двух частей. В первой из таких частей оговаривается принцип, по которому стальным сплавам присваиваются определенные наименования, а во второй – принцип присвоения стали числовых обозначений.

Пример расшифровки европейской марки стали

В России, как и во многих странах СНГ, используется принцип маркировки стали, заимствованный еще из старых советских ГОСТов. В соответствии с этим принципом маркировка сталей формируется из буквенных и числовых символов. Цифры указывают на содержание определенных химических элементов в сплаве, а буквы – это закодированные названия данных элементов, а также способы, при помощи которых выполнялась выплавка стали.

В США, которые являются крупнейшим производителем стали, используется сразу несколько систем ее обозначения – SAE, AJS, AMS, ASTM, ANSI, ASME, AWS и ACJ. Наиболее распространенной из них из-за большей унифицированности является ANSI.

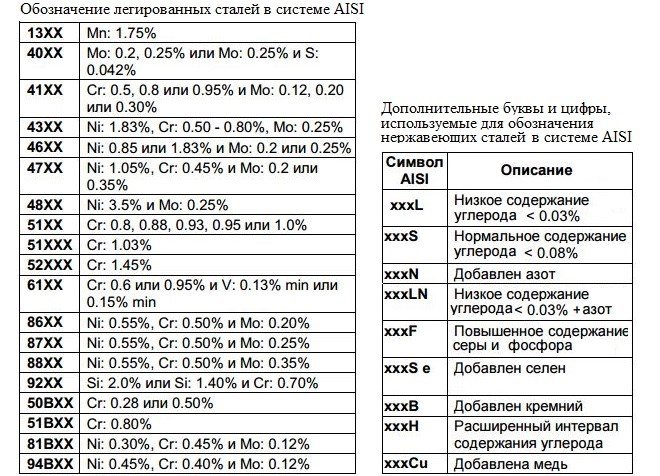

Обозначение сталей в системе AISI

Достаточно сложная система маркировки нержавеющей стали используется в Японии. Так, в соответствии с данной системой, все стальные сплавы разделены на отдельные группы, каждая из которых обозначается определенной литерой. Внутри каждой из таких групп стали разделены на подгруппы, маркируемые уже при помощи цифр, по которым и можно определить химический состав сплава, а также получить информацию о его свойствах.

Естественно, что все перечисленные системы используются для маркировки как обычных, так и нержавеющих сталей.

Соответствие нержавеющих сталей различных стандартов

Система обозначения нержавеющей группы сталей по стандарту ISO

Время прочтения статьи: 15 минут

Автор статьи:

Стандарты ISO разработаны международной организацией International Organization for Standardization, которая была основана более 70 лет назад. Целью организации является разработка международной нормативной документации, регламентирующей качество продукции в разных отраслях промышленности, и контроль соблюдения устанавливаемых этой документацией требований. Достаточно быстро эта система стандартов получила широкое признание и стала применяться производителями во всем мире.

Получение производителем сертификата ISO служит подтверждением высокого качества выпускаемой продукции, соответствие ее параметров действующим международным требованиям. Сертификат подтверждает применение производителем стандартизированной системы производственного контроля качества на каждом этапе технологического процесса, использование передовых инновационных решений, методов организации труда и управления производством. Наличие этого документа открывает производителю доступ на международные рынки.

Нержавеющий крепеж широко применяется в разных отраслях промышленности. Метизы этой категории интенсивно завозятся в Россию по импортным контрактам, а также поставляются российскими производителями за рубеж. Необходимым условием работы с иностранными поставщиками или заказчиками является внедрение российскими предприятиями, работающих с крепежными элементами, стандартов ISO.

В связи российские ГОСТы планомерно приводятся в соответствие с действующими стандартами ISO. В том числе по международным требованиям выполняется маркировка метизов, для производства которых применяются нержавеющие марки стали.

Маркировка изделий из нержавеющих сталей осуществляется в соответствии со стандартом ГОСТ Р ISO 3506-1-2009. Этот российский ГОСТ соответствует международному стандарту ISO 3506. Наиболее распространенный тип нержавейки — аустенитные стали. Для них разработана система маркировки, представленная на схеме:

Так, маркировка А2—70 на крепежном элементе свидетельствует, что деталь изготовлена методом холодной деформации из аустенитной нержавеющей стали (литера «А») второго типа легирования (цифра 2). Изделие имеет допустимый предел прочности на растяжение 70 Р/мм2.

В таблице приведены основные свойства групп нержавеющей аустенитной стали:

Стандартом регламентируется и химический состав нержавеющих сплавов. Для аустенитных сталей устанавливаются следующие требования по составу:

Благодаря повышенному содержанию молибдена в аустенитных нержавеющих сталях марок А4 и А5 достигается высокая стойкость этих конструкционных материалов к агрессивному воздействию кислот и солей. Это расширяет сферу применения сталей данных групп.

Производитель имеет право подбирать химический состав нержавеющей стали на свое усмотрение, соблюдая лимиты содержания отдельных элементов, предусмотренные стандартом. При необходимости состав аустенитной нержавеющей стали, применяемой для производства крепежных элементов, может быть согласован с заказчиком.

Помимо химического состава, стандартом ISO регламентируются механические свойства крепежных элементов, изготовленных из нержавеющей аустенитной стали. Основные нормативные требования по механическим характеристикам приведены в следующей таблице:

ГруппаСортКласс прочностиДиапазон диаметров Болты/винты

Если возникают сомнения относительно возникновения в структуре стали межкристаллитной коррозии, рекомендовано проведение проверки по методике, регламентированной ISO 3651-1 или ISO 3651-2.

Представленная диаграмма дает возможность определить ориентировочное время возникновения межкристаллитной коррозии в структуре нержавеющей аустенитной стали сорта A2. Для примера взяты марки стали с разным содержанием углерода.

Принципы обозначения нержавеющих сталей в России и странах СНГ

Нержавеющие стали в России и странах СНГ, как уже говорилось выше, маркируются при помощи сочетания буквенных и цифровых символов. При этом первые указывают на то, какие химические элементы содержатся в составе стали, а также на способы ее выплавки, а по цифрам можно определить количественное содержание перечисленных в обозначении нержавейки элементов.

Все буквенные обозначения химических элементов, используемые в маркировке нержавеющих сталей, унифицированы и по ним можно однозначно определить состав нержавейки.

Так, в стандарте, основой которого стал советский ГОСТ, оговариваются следующие буквенные обозначения химических элементов:

• С – кремний, который вводят в состав нержавейки для того, чтобы на поверхности изделий, которые из нее изготовлены, после выполнения термообработки не формировался слой окалины;
• Ю – алюминий, при помощи которого добиваются стабилизации структуры нержавеющей стали, а также снижают риск формировании в структуре сплава посторонних включений, что может происходить в тот момент, когда изделия из него контактируют с кипящими жидкостями;
• Х – хром, являющийся основным легирующим элементом всех нержавеющих стальных сплавов и придающий им исключительную коррозионную устойчивость, за которую они и ценятся;
• М – молибден, придающий структуре нержавеющих сталей устойчивость при их взаимодействии с агрессивными газовыми средами;
• Е – селен, обеспечивающий изделиям из нержавеющих сталей требуемые параметры электрического сопротивления;
• Р – бор, повышающий коррозионную устойчивость сталей при воздействии на них химических сред и высокой температуры;
• К – кобальт, применяемый для стабилизации углерода, содержащегося в стали;
• П – фосфор, используемый в стали в качестве коррозионного пассиватора;
• Б – ниобий, который вводят в состав нержавейки для того, чтобы активировать ферритные процессы, протекающие в кристаллах внутренней структуры металла;
• Ф – ванадий, добавляемый в состав нержавеющей стали для повышения ее пластичности.

Дополнительные буквы в маркировке высококачественных сталей

Естественно, это не весь перечень химических элементов, которые могут содержаться в составе нержавейки. Как и в любой другой стали, в составе нержавеющего сплава в обязательном порядке содержится углерод (буква «У» в маркировке), который не только придает ему требуемые прочностные характеристики, но и повышает устойчивость к окислительным процессам. Чтобы придать нержавейке хорошую ковкость и повысить ее устойчивость к воздействию высоких температур, в нее добавляют никель, который в маркировке сплава обозначается буквой «Н».

Несмотря на то, что нержавеющие стали и так отличаются высокой коррозионной устойчивостью, степень такой защиты можно повысить, если добавить в их состав медь, обозначаемую в маркировке буквой «Д». Кроме перечисленных элементов, в составе нержавеющих сталей могут присутствовать марганец (буква «Г»), титан («Т»), цирконий («Ц») и вольфрам («В»).

Виды поверхности нержавеющих листов

Листовая нержавеющая сталь – один из самых востребованных в промышленности видов металлоизделий. Нержавеющие листы и плиты применяются в металлургии для производства других типов проката (труб, фланцев), в строительстве для облицовки внутренних и внешних поверхностей, в машиностроении для изготовления деталей и конструктивных частей оборудования, техники и др.
Помимо марок стали, которые влияют на механические и химические свойства листов, внимание заслуживает такой параметр, как вид отделки поверхности.

Европейские и американские стандарты описывают качество поверхности изделий из нержавеющей стали, а также состояние поставки и способы обработки. Виды поверхности листов из нержавейки представлены в широком сортаменте: от простого матового, зеркального до фактуры и узоров.

Необходимый вид поверхности листа из нержавейки достигается разными методами обработки: термическая, полировка, отжиг, шлифование, травление, напыление химическими веществами и др.

Виды поверхности нержавеющих листов регламентируются стандартами EN 10088 и ASTM A480.

Финишная обработка прокаткой, шлифованием, полировкой

Декорированная и фактурная поверхность

*В таблицах представлены виды поверхностей с эквивалентами по европейским и американским спецификациям.

*Цифра 1 в обозначении по стандарту EN 10088 относит изделия к горячекатаной продукции, 2 – к холоднокатаной.

Типы защитного покрытия нержавеющих листов, рулонов

Пример обозначения заказа

: Рулон нержавеющий AISI 316 ВА(2B)+РЕ 0,5х1000 или Рулон AISI 316 0,5х1000, BA/PE — рулон из нержавеющей стали AISI 316 шириной 1000мм и толщиной 1,5 мм с зеркальной поверхностью, упакованный в полиэтиленовую пленку с одной стороны.

На что указывают цифры в маркировке

Цифры, присутствующие в маркировке, позволяют узнать о количестве элементов, которые содержатся в нержавеющей стали. Разбираясь в маркировке такого сплава, следует иметь в виду, что самые первые цифры, стоящие перед буквенным обозначением, указывают на содержание углерода в десятых долях процента. Например, в нержавейке марки 12Х18Н10Т содержится 0,12% углерода.

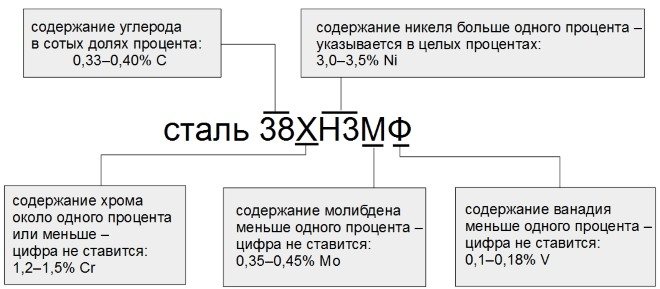

Маркировка конструкционных марок сталей

За каждой буквой в маркировке сплава, как видно из приведенного примера, также стоит цифра, которая указывает на содержание определенного химического элемента, но уже в целых процентах. Так, в рассматриваемом в качестве примера сплаве в соответствии с его маркировкой содержатся следующие химические элементы:

• хром – 18%;
• никель – 10%;
• титан – до 1,5% (так как после буквенного обозначения данного элемента не проставлено никаких цифр).

Краткие сведения о материалах и их обозначениях

В современном машиностроении применяют материалы металлические и неметaаллические.

Развитие науки и техники требует создания все новых и новых видов материалов, удовлетворяющих строго определенным условиям — прочности, вязкости, тепло-, жаро-, хладо-, морозо- и коррозионной стойкости, магнитным, оптическим, электрическим, физико-химическим и др.От правильного выбора материалов для составных частей изделия зависят его качество, надежность, длительность работоспособности, стоимость.Назначая материалы, конструктор должен учитывать условия, в которых будет работать изделие: в условиях холодного климата или тропического (ГОСТ 15151—69**), в вакууме или в условиях высоких и сверхвысоких давлений, в агрессивной среде или нет и т. д., а также стремиться к минимальной металлоемкости изделия, максимальному использованию полимеров и т. д.Химический состав и физико-механические свойства материалов, области их применения и условные обозначения устанавливают Государственные стандарты. Студенты знакомятся с ними в курсе «Материаловедение».Здесь же приведены краткие сведения о материалах в объеме, необходимом для понимания их условных обозначений, приводимых в чертежах, а при необходимости — их выбора, например, при выполнении эскизов или чертежей деталей, если в заданиях нет сведений о материалах.Чугуны разделяют на серый, ковкий и легированный со специальными свойствами. Наиболее распространены отливки из серого чугуна, выпускаемого по ГОСТ 1412—85 (СТ СЭВ 4560—84), марок 10, 15, 18, 20, 25, 30, 35. Чем больше число, тем чугун тверже и прочнее на растяжение и изгиб. Так, чугун марок 10 и 15 применяют для слабо нагруженных деталей (крышки, кожухи, корпуса подшипников и т. п.); марок 20…35 — для станин металлорежущих станков, зубчатых колес и т. п. Для ответственных деталей и сложной конфигурации (коленчатые валы, корпуса насосов, поршневые кольца и т. п.) применяют высокопрочный чугун марок 35..100 по ГОСТ 7293—85.Примеры обозначений: СЧ 25 ГОСТ 1412—85; В450 ГОСТ 7293—85 (слова «серый чугун» или «высокопрочный» не пишут).Ковкий чугун применяют для изделий, работающих в условиях динамических нагрузок (муфты, шкивы, тормозные колодки, рукоятки, соединительные части трубопроводов и т. п.). Выпускается по ГОСТ 1215—79** двух классов: ферритовый (Ф) марок 30-6, 33-8 и т. д. и перлитовый (П) марок 45-7, 50-5 и т. д. Первое число показывает временное сопротивление разрыву;второе — относительное удлинение; чем больше число, тем выше твердость.Примеры обозначений: Отливка КЧЗО-6 Ф ГОСТ 1215—79; Отливка КЧ60-3 П ГОСТ 1215-79.Марки легированных чугунов и рекомендации по их применению см. в ГОСТ 7769—82**.Стали подразделяют на углеродистые и легированные.Сталь углеродистую обыкновенного качества изготовляют по ГОСТ 380—88* семи марок, от 0-й до 6-й (чем выше число, тем сталь тверже, но более хрупкая).Сталь всех марок и групп (исключая марку 0) в зависимости от степени раскисления изготовляют кипящей (кп), полуспокойной (пс) и спокойной (сп).Примеры обозначений: СТЗпс ГОСТ 380—88 — сталь марки 3, полуспокойная;Ст4кп ГОСТ 380—88 — сталь марки 4, кипящая;СтЗ ГОСТ 380—88 — обозначение, когда не требуется указания качественной характеристики стали (в частности, на учебных чертежах).В обозначении стали пс с повышенным содержанием марганца после номера марки ставят букву Г, например: СтЗГ пс ГОСТ 380—88.Во всех приведенных примерах слово «сталь» не пишут, т. е. не пишут «Сталь СтЗ…» и т. п.Из стали марок 0 и 1 изготовляют неответственные малона-груженные детали — кожухи, прокладки, трубы и т. п.; из стали марки 3 — заклепки, гайки, шайбы, прокатные стали (швеллеры, двутавры и др.); из стали марок 5 и 6 — более ответственные детали (валы, оси, шпонки, червяки, зубчатые колеса).Сталь углеродистую качественную конструкционную изготовляют по ГОСТ 1050—88** с гарантированными химическим составом и механическими свойствами марок 08, 10, 15, 20 и т. д.Числа означают среднее содержание углерода в сотых долях процента. Чем больше число, тем прочнее сталь. Пример обозначения: Сталь 45 ГОСТ 1050—88х.Из стали марок 10, 15, 20 изготовляют болты, винты, гайки; из марок 45…60 — ответственные детали, такие, как коленчатые валы, шестерни, поршни.Кроме недорогих углеродистых сталей широко используют конструкционную сталь повышенной и высокой обрабатываемости резанием, изготавливаемую по ГОСТ 1414—75*. (Эту сталь называют автоматной, так как из нее изготавливают на станках-автоматах неответственные болты, гайки, винты и другие аналогичные детали.) Пример обозначения: Сталь А12 ГОСТ 1414—75.Легированные стали. В качестве легирующих элементов в них применяют: хром (X), кремний (С), марганец (Г), никель (Н), медь (Д), молибден (М), титан (Т), фосфор (П), алюминий (Ю), ванадий (Ф), вольфрам (В), кобальт (К), бор (Р), цирконий (Ц), ниобий (Б), редкоземельные элементы (Ч). Примеры: 12Х2Н4А ГОСТ 4543—71, высококачественная хромоникелевая сталь, содержащая 0,12 % углерода, 2 % хрома, 4 % никеля (применяют, в частности, для поршневых пальцев автомобильного двигателя); ШХ15 ГОСТ 801—78* — шарикоподшипни-ковая хромистая (1,5 %) сталь; 65Г ГОСТ 14959—79* — рессорно-пружинная сталь с повышенным содержанием углерода (0,65%) и марганца (применяют для пружинных шайб).Первые две цифры в обозначении указывают среднее содержание углерода в сотых долях процента, а цифры после букв — примерное содержание легирующих элементов в процентах. Отсутствие цифр означает, что сталь содержит менее 1,5% этого элемента.Буквы в конце: А — высококачественная сталь (с пониженным содержанием серы и фосфора), Ш (ставится через тире) — особо высококачественная, Л — литейная сталь. Букву Ш в начале обозначения ставят у шарикоподшипниковых сталей (содержание хрома в них указывают в десятых долях процента).Во всех приведенных примерах предполагалось, что деталь не требует изготовления ее из сортового материала определенного профиля, размеров и качественной характеристики. В противном случае запись должна содержать сведения о сортаменте (в числителе) и материале (в знаменателе), например:

где ГОСТ 8560—78* — стандарт на сортамент стали калиброванной шестигранной, с диаметром вписанного круга 8 мм, с полем допуска А 10 из стали марки 45, категории 5, с качеством поверх-ности группы В по ГОСТ 1051—73, термически обработанная (Т).

, где ГОСТ 8240—89 — стандарт на сортамент швеллеров, 20 — размер высоты швеллера, ГОСТ 535—88** — стандарт на прокат сортовой стали обыкновенного качества, марки 3, полуспокойной, категории 2. Проволока 1,6—10 ГОСТ 17305—71, 1,6 —диаметр проволоки, ГОСТ 17305—71* — стандарт на сортамент, 10 — марка стали по ГОСТ 1050—88 (без ссылки на него, так как это оговорено в стандарте на сортамент проволоки).
Труба 80X2,8 ГОСТ 3262—75 — труба водогазопроводная обычной точности изготовления, неоцинкованная, без резьбы, внутреннего диаметра 80 мм, с толщиной стенки 2,8 мм. Марка материала не указана, так как она определена в стандарте на сортамент таких труб.Размеры, содержащиеся в ссылках на сортамент, на изображении можно указывать только как справочные (размер толщины листа на рис. 7.82, как указанный в ссылке на сортамент в графе 3 основной надписи).Из сплавов цветных металлов в машиностроении наибольшие значения имеют легкие алюминиевые, магниевые и титановые сплавы, а также медь и ее сплавы.Алюминиевые сплавы, предназначенные для литья, обозначают АЛ1, АЛ2 и т. д., для ковки — АК1, АК2 и т. д., обрабатываемые давлением — Д1, Д2 и т. д. (дюралюминий). Сплав алюминия с кремнием (Si) называют силумином — СИЛ-00, СИЛ-0 и т. д. Примеры обозначений:АЛ9 ГОСТ 2685—75 (для отливки тонких сложной формы деталей);АК8 ГОСТ 4784—74 (для поковок);Д16 ГОСТ 4784—74 (для штамповки высокопрочных и легких деталей).Цифры 9, 8, 16 указывают номер сплава.Бронзы подразделяют на оловянные (олово — дорогой, дефицитный материал) и безоловянные. Примеры обозначения:БрОЦСНЗ-7-5-1 ГОСТ 613—79 — бронза оловянная литейная;БрАЖМЦ 10-3-1,5 ГОСТ 1628—78 — бронза алюминиевая;БрБНТ1,7 ГОСТ 18175— 78 — бронза бериллиевая (применяют для пружин и пружинящих деталей).В приведенных примерах буквы обозначают: О — олово, Ц — цинк, С — свинец, Н — никель, Ф — фосфор, А — алюминий, Ж — железо, Мц — марганец, Б — бериллий, Т — титан; цифры — среднее содержание элементов в %, например бронза ОЦСНЗ-7-5-1 содержит 3% олова, 7% цинка, 5% свинца, 1 % никеля, остальное — медь.Латуни — сплавы меди с цинком — дешевле бронз, хорошо обрабатываются. Из них изготавливают трубки, проволоку, листы, прутки и т. д. Пример обозначения:ЛС59-1 ГОСТ 15527—70, содержит 50% меди, 1 % свинца, остальное — цинк.Баббиты — оловянные и свинцовые антифрикционные сплавы.Примеры обозначения:Б16 ГОСТ 1320—74 (применяют в общем машиностроении);Б88 ГОСТ 1320—74 (применяют в ответственных конструкциях). Числа указывают содержание олова в процентах.Баббиты используют только в качестве заливки во вкладышах подшипников скольжения и т. п. деталях.Пресс-материал АГ-4 применяют для изготовления прессованием различных деталей и электроизоляции; выпускают по ГОСТ 20437—89Е марок В, BI0, С (стеклолента) и НС. Пример обозначения.:Пресс-материал АГ-4 в ГОСТ 20437—89. При необходимости указывают желательный цвет.Стекло органическое конструкционное выпускают по ГОСТ 15809—70* Е с толщиной листов от 0.8 до 24 мм. Пример обозначения: СОЛЗХ400Х500 ГОСТ 15809—70, где СОЛ — стекло органическое листовое, толщиной 3, шириной 400 и длиной 500 мм.Текстолит конструкционный выпускают по ГОСТ 5—78*Е, электротехнический- по ГОСТ 2910—74*Е. Примеры обозначений:Текстолит ПТК-20 сорт 1 ГОСТ 5—78, где ПТК — марка (ис-пользуемая, в частности, для изготовления бесшумных шестерен), 20 —диаметр стержня.Текстолит А-10,0 ГОСТ 2910—74, где А — марка, 10,0 — толщина листа.Гетинакс применяют для изготовления втулок подшипников, маховичков, трубок и т. д. По ГОСТ 2718—74*Е выпускают семи марок, используемых в зависимости от влажности, температуры и других условий среды. Пример обозначения:Гетинакс 1 12,0 ГОСТ 2718—74, где 12,0 —толщина листа.Паронит и прокладки из него выпускают по ГОСТ 481—80* семи марок: ПОН (общего назначения, для прокладок между неподвижными металлическими деталями (см. рис. 11.5); ПМБ (маслобензостойкий) и др. Пример обозначения:Паронит ПОН 0,8X300X400 ГОСТ 481—80, где 0,8 —толщина, 300 — ширина и 400 — длина листа в мм.Фторопласт используют для изготовления прокладок, шлангов, манжет, вкладышей подшипников и других изделий. Выпускают по ГОСТ 10007—80*Е марок: С —для специзделий, П — для электроизоляции, О — общего назначения, Т — для толстостенных изделий и трубопроводов. Пример обозначения:Фторопласт — 4 Л ГОСТ 10007—80.Пластины резиновые (I) и резинотканевые (II) выпускают по ГОСТ 7338—77* для вырезки из них прокладок для уплотнения неподвижных соединений марок МС (маслостойкая), МБС (масло- и бензостойкая) и др. Пример обозначения:Пластина 1 лист МС-М-ЗХ200Х 250 ГОСТ 7338—77, где М — мягкая, 3X200X250 — размеры в мм.Войлок технический и детали из него для машиностроения—тонкошерстный (ГОСТ 288—72*), полугрубошерстный (ГОСТ 6308—71*) и грубошерстный (ГОСТ 6418—81*). Примеры обозначений:Войлок ТС7 ГОСТ 288—72, где Т — тонкошерстный, С — сальниковый, 7 — толщина в мм.Кольцо СТ75-50-7 ГОСТ 288—72, где числа означают размеры кольца в мм.

Классификация

В металлургической промышленности различают более двухсот видов легированных сплавов. Они отличаются присутствием в составе разного количества дополнительных химических элементов.

Существует четыре основных типа нержавейки.

• Ферритные. Это малоуглеродистые сплавы, содержащие более 20% хрома, менее 0,15% углерода. Они имеют объемную кристаллическую структуру. Прочные, пластичные. Сталь данного вида обладает магнитными свойствами.
• Аустенитные. Коррозионностойкие сплавы, имеющие в составе 18% хрома, от 8 до 9% никеля. Они сохраняют пластичность в холодном и горячем состоянии, хорошо поддаются сварке, обладают высокой прочностью. Существуют нестабилизированные и стабилизированные марки. Для последних сортов характерно присутствие титана и ниобия.
• Мартенситные. Стали данного вида содержат 17% хрома, 0,05% углерода. Металлы пластичны, обладают упругостью, не вступают в реакцию с агрессивными средами. Они не подвержены воздействию высоких температур, считаются износостойким материалом.
• Комбинированные. Существуют аустенитно-ферритные и аустенитно-мартенситные стали. Разработка и производство таких сплавов проводится под требования заказчика.

Назначение наиболее потребляемых нержавеющих сталей

Марка стали

Для деталей с повышенной пластичностью, подвергающихся ударным нагрузкам; деталей, работающих в слабоагрессивных средах

Для деталей с повышенной твердостью; режущий, измерительный, хирургический инструмент, клапанные пластины компрессоров и др.

Для различных деталей химической и авиационной промышленности Обладает высокими технологическими свойствами

Для деталей высокой твердости, работающих в условиях износа

Рекомендуется в качестве заменителя стали 12Х18Н10Т для конструкций, не подвергающихся ударным воздействиям при температуре эксплуатации не ниже -20° С

Аналогично стали 08Х17Т, но для деталей, работающих в более агрессивных средах при температуре от -20 до 400 ° С (15Х28 для спаев со стеклом)

Заменитель сталей 12Х18Н9, 17Х18Н9 для сварных конструкций

Для высокопрочных изделий, упругих элементов; сталь 09Х15Н8Ю – для уксусных и солевых сред

Маркировка нержавеющей стали

В России легирующие сплавы производятся в соответствии ГОСТ 5632-2014. Маркировка — сочетание цифр и буквенного обозначения. Число, стоящее в начале, говорит о содержании углерода в сплаве. Цифры, расположенные после букв, указывают среднюю массовую долю легирующего элемента, который указывается в виде букв русского алфавита.

Состав зарубежных марок нормируется стандартами, существующими в стране производителя. В Российской Федерации популярны стали AISI, получившие название от американского научно-исследовательского института «The American Iron and Steel Institute». Первая цифра указывает на тип сплава, две последующих говорят о порядковом номере во всей группе данного класса. Сниженное количество углерода в системе AISI обозначается дополнительной буквой L.

Таблица соответствия популярных зарубежных марок с российскими аналогами

Нержавеющие, конструкционные и специальные стали.

Системы маркировки сталей и сплавов.

Наличие широкого сортамента выпускаемых сталей и сплавов, изготавливаемых в различных странах, обусловило необходимость их идентификации, однако до настоящего времени не существует единой системы маркировки сталей и сплавов, что создает определенные трудности для металлоторговли.

Так в России и в странах СНГ (Украина, Казахстан, Белоруссия и др.) принята разработанная раннее в СССР буквенно-цифровая система обозначения марок сталей и сплавов, где согласно ГОСТу, буквами условно обозначаются названия элементов и способов выплавки стали, а цифрами — содержание элементов.

Европейская система обозначений стали, регламентирована стандартом EN 100 27. Первая часть этого стандарта определяет порядок наименования сталей, а вторая часть регламентирует присвоение сталям порядковых номеров.

В Японии наименование марок стали, как правило, состоит из нескольких букв и цифр. Буквенное обозначение определяют группу, к которой относится данная сталь, а цифры — ее порядковый номер в группе и свойство.

В США существует несколько систем обозначения металлов и их сплавов. Это объясняется наличием нескольких организаций по стандартизации, к ним относятся АMS, ASME, ASTM, AWS, SAE, ACJ, ANSI, AJS. Вполне понятно, что такая маркировка требует дополнительного разъяснения и знания при торговле металлом, оформлении заказов и т. п.

До настоящего времени международные организации по стандартизации не выработали единую систему маркировки сталей. В связи с этим существуют разночтения, приводящие к ошибкам в заказах и как следствие нарушения качества изделий.

В России и странах СНГ принята буквенно-цифровая система, согласно которой цифрами обозначается содержание элементов стали, а буквами — наименование элементов. Буквенные обозначения применяются также для указания способа раскисления стали «КП — кипящая сталь, ПС — полуспокойная сталь, СП — спокойная сталь». Существуют определенные особенности обозначения для разных групп сталей конструкционных, строительных, инструментальных, нержавеющих и др. Общими для всех обозначениями являются буквенные обозначения легирующих элементов: Н — никель, Х — хром, К — кобальт, М — молибден, В — вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний. Конструкционные стали обыкновенного качества нелегированные (ГОСТ 380-94) обозначают буквами СТ., например СТ. 3. Цифра стоящая после букв, условно обозначает, процентное содержание углерода стали.

Конструкционные нелегированные качественные стали (ГОСТ 1050-88) обозначают двузначным числом, указывающим на среднее содержание углерода в стали (например, СТ. 10).

Качественные стали для производства котлов и сосудов высокого давления согласно (ГОСТ 5520-79) обозначают как конструкционные нелегированные стали, но с добавлением буквы К (например, 20К).

Конструкционные легированные стали, согласно ГОСТ 4543-71, обозначают буквами и цифрами. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится. Качественные дополнительные показатели пониженное содержание примесей типа серы и фосфата обозначаются буквой — А или Ш, в конце обозначения, например (12 Х НЗА, 18ХГ-Ш) и т. п. Литейные конструкционные стали, согласно ГОСТ 977-88, обозначаются как качественные и легированные, но в конце наименования ставят букву Л.

Обозначение стали на чертеже

Слово сталь происходит от немецкого «Stahl», что значит сплав на железной основе с содержанием углерода менее 2%.

Предел в два процента обусловлен тем, что почти совпадает с пределом максимальной растворимости, который по последним данным составляет 1,9%, для простой нелегированной стали.

Сталь подразделяется на:

а) углеродистую или простую, в которой по мимо углерода содержит ёщё и такие элементы как – кремний, фосфор, марганец, сера и прочие примеси неизбежные при существующих промышленных методах получения железных сплавов;

б) легированную или сложную, содержащую легирующие компоненты – вольфрам, молибден, хром, марганец никель, титан, алюминий и др.

ГОСТ 380 – 94

Сталь углеродистая обыкновенного качества, широко применяется в машиностроении. Цифры, входящие в состав обозначение марки стали, обозначают содержание углерода в десятых долях процента.

Пример обозначения: Ст 4 кп ГОСТ 380 – 94

Примерное назначение углеродистой стали обыкновенного качества ГОСТ 380 – 94

ГОСТ 1050 – 88

Сталь углеродистая качественная конструкционная. Число, входящее в состав обозначения марки стали, указывает на содержание углерода в сотых долях процента. Если в обозначении марки стали рядом с числом стоит буква Г, например 65Г, это означает, что в стали содержится марганец.

Пример условного обозначения: Сталь 45 ГОСТ 1050 – 88

Примерное назначение углеродистой качественной конструкционной стали ГОСТ 1050 – 88

ГОСТ 4543 – 71

Сталь легированная конструкционная.

Легированная сталь это сплав, в состав которого помимо углерода и железа, входят легирующие элементы. В зависимости от процентного содержания и сочетания химических элементов меняются механические, и эксплуатационные свойства стали, такие как – прочность, жаростойкость, износостойкость, устойчивость к коррозии и др.

Легированные стали, в зависимости от содержания легирующих элементов, называют:

• до 2,5% – низколегированная;
• от 2,5 до 10% – среднелегированная;
• более 10% – высоколегированная.

На содержание углерода указывает число в названии марки стали и исчисляется в сотых долях процента. Буква X указывает на наличие хрома.

Пример обозначения: Сталь 40 Х ГОСТ 4543 – 71

Примерное назначение легированной конструкционной стали ГОСТ 4543 – 71

ГОСТ 1435 – 99

Сталь инструментальная углеродистая применяется для изготовления инструментов. В обозначении инструментальной стали число указывает на среднее содержание углерода в десятых долях процента.

Буквы обозначают:

• У – значит углеродистая
• Г – повышенное содержание марганца в стали
• А – высококачественная сталь

Пример обозначения: Сталь У8 ГОСТ 1435 – 99

Некоторые марки инструментальной углеродистой стали ГОСТ 1435 – 99

Достоинства нержавеющих сталей

С развитием экономического и научно-технического прогресса растут требования к качеству материалов, используемых в областях народного хозяйства.

Преимущества легированных металлов:

• Высокий уровень антикоррозионных свойств.
• Соответствие нормам, предусмотренным правилами пожарной безопасности.
• Надежность, долгий срок службы без изменения технических характеристик.
• Идеально сочетание с любыми строительными материалами.
• Многообразие поверхностей: шлифованная, полированная, матовая, декоративная.
• Широкий выбор металлопрокатной продукции.
• Простота в обработке, формовании, сборке деталей, выполненных из данного вида стали.
• Большой ассортимент марок, обладающих уникальными свойствами.
• Экологическая безопасность, гигиена.

Применение

Перечисленные преимущества способствуют удержанию лидирующих позиций на рынке металлопроката. Антикоррозионные сплавы являются незаменимым материалом в тяжелом машиностроении, энергетической, нефтегазовой и сельскохозяйственной сферах.

Материал востребован в следующих областях народного хозяйства:

• Строительство, архитектура;
• производство оборудования, инструментов медицинского назначения;
• целлюлозно-бумажное производство;
• пищевая промышленность;
• транспортное машиностроение;
• химическая промышленность;
• электроэнергетика и электроника;
• производство бытовой техники и предметов домашнего хозяйства.

Декоративные качества нержавеющих металлов и высокий уровень антикоррозионных свойств дают возможность использовать изготовленные из них детали и элементы для фасадов, рекламных установок, витрин, фонтанов. Из легированного материала изготавливают перила, двери, лестницы, лифты.

Применение нержавеющих листов с разными видами поверхности

Вид поверхности нержавеющего листа выбирается в зависимости от цели и условий эксплуатации. Зеркальная нержавеющая сталь пользуется особым спросом на производстве посуды, медицинского оборудования, стенных панелей, отражателей. Шлифованная матовая нержавейка востребована в строительстве. Также листы с матовой поверхностью (например, 2B) эксплуатируются для производства химического, фармацевтического оборудования, на целлюлозно-бумажных предприятиях, в системах охлаждения и заморозки, канализации. Фактурные и цветные листы часто используются для декора.

Жаропрочная нержавеющая сталь

К категории жаропрочных материалов относятся сплавы, способные под воздействием температур свыше 550º С сохранять свою структуру и не менять качественных характеристик. Химический состав и маркировка данного вида регламентирует ГОСТ 5632 — 2014. По способу производства такая нержавейка бывает литейной и деформируемой.

Металлы различаются по способности выдерживать определенные нагрузки при высоких температурах. В соответствии с этими показателями выделяют три вида нержавейки.

• Теплоустойчивая нержавеющая сталь. Не поддается коррозии при 600°С.
• Жаростойкая. Проявляет инертность к агрессивным средам при температурах свыше 550°С.
• Жаропрочная. Противостоит механическим нагрузкам при 400 — 850°С.

По составу материалы с повышенной жаропрочностью бывают:

• Мартенситные. Марки, произведенные с применением перлитных добавок. Смесь металлов подвергается закалке при 950 — 1100 ºС. Полученные сплавы содержат более 0,15 % углерода, 11-17 % хрома и небольшое количество никеля, вольфрама, молибдена, ванадия. Они не вступают в реакцию со щелочами и кислотами. Продолжительное нахождение во влажной среде не отражается на их технических характеристиках.
• Аустенитные. Стали имеют гомогенную или гетерогенную структуру. В гомогенном составе, не подвергаемом закалке, содержится повышенное количество углерода и максимум легирующих элементов: Ni, Сг, Мп, Mo, V, Nb. Такие сплавы устойчивы к температурам до 500°С. К данному классу относятся: 06Х14Н6Б, 08Х18Н12Т, 20Х23Н18, 07XI6H9M2. Гетерогенные марки в процессе производства проходят закалку и старение. Это необходимо для образования карбидных, карбидно-нитридных и интерметаллидных соединений. Они упрочняют границы матрицы и придают необходимую жаростойкость сплаву при температурах от 700 до 750°С. Представителями данного вида являются стали: 08Х17Н13М2Т, 20Х25Н20С2, 45Х14Н14В2М.
• Никелевые и кобальтовые. Это одни из лучших жаропрочных материалов, способных сохранять в неизменном виде все технические параметры при температурных режимах до 900°С. Эти марки делятся на гомогенные и гетерогенные сплавы. К ним относятся: ХН77ТЮ, ХН55ВМТФКЮ, ХН70МВТЮБ.

Применение жаропрочных сталей

Легированные металлы, устойчивые к высоким термическим нагрузкам, используются для производства труб, изготовления деталей, составных частей машин, агрегатов, промышленного оборудования. В этот список входят:

• детали термических печей;
• детали конвейерных лент транспортеров печей;
• установки для термообработки;
• камеры сжигания топлива;
• моторы, газовые турбины;
• аппараты для конверсии метана;
• печные экраны;
• выхлопные системы; нагревательные элементы.

Жаропрочный нержавеющий металл – лучший материал для производства деталей и механизмов, эксплуатация которых будет проходить в агрессивных средах, при повышенных температурах.

Таблица соответствия зарубежных и российских марок

Дадим общее определения понятия «нержавеющая сталь»

Что же такое «нержавеющая сталь»? Это специальный вид стали, в состав которой при производстве добавлены дополнительные вещества, для обеспечения требуемых физических или механических свойств. Эти вещества называются легирующими химическими элементами и вводятся в сталь или сплав в определенном количестве, массовая доля которых контролируется.
Добавка легирующих химических элементов повышает прочность, коррозийную стойкость стали, снижает опасность хрупкого разрушения. В качестве легирующих добавок применяют хром, никель, медь, азот (в химически связанном состоянии), ванадий и др.

Таким образом сталь, обычно называемая «нержавеющей» относится к группе легированных сталей. Основная цель введения легирующих добавок в нержавеющую сталь сделать ее коррозионно-стойкой, т.е. способной противостоять воздействию электрохимической и химической коррозии (атмосферной, почвенной, щелочной, кислотной, солевой), межкристаллитной коррозии и коррозии под напряжением. Основным легирующим элементом нержавеющей стали является хром (Cr).

Согласно новому ГОСТ 5632-2014 «Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» к легированным нержавеющим следует относить стали с минимальной массовой долей хрома 10,5% и максимальной массовой долей углерода 1,2%. У ограниченного количества легированных нержавеющих сталей допускается минимальная массовая доля хрома 7,5%.

Вероятно это связано с тем, что ранее действующий стандарт ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» был менее требователен к минимальной массовой доле легирующих элементов.

Для усиления коррозионных свойств и придания необходимых физико-химических свойств нержавеющую сталь дополнительно легируют никелем (Ni), титаном (Ti), молибденом (Mo), ниобием (Nb) и другими элементами.

Полированная нержавеющая сталь

Данный вид нержавейки представляет собой материал с абсолютно гладкой поверхностью и высоким отражающим эффектом. Технологический процесс ее производства отличается от остальных видов нержавейки способом обработки поверхности. Она проводится на специальном оборудовании с использованием контрольно-измерительных приборов.

Этапы шлифовки листового проката.

1. Обработка абразивными материалами с помощью специальной ленты.
2. Шлифование мелкозернистыми шкурками или щетками.
3. Финишная отделка шлифовальными кругами до зеркального состояния.

Сферы применения полированного нержавеющего металлопроката:

• Трубы со шлифованной поверхностью используются для транспортировки нефти, газа, жидких пищевых продуктов и спирта.
• Полированный металлопрокат востребован у дизайнеров. Он позволяет создавать креативные архитектурные проекты.
• Материал широко используется для изготовления бытовой техники, медицинского оборудования и инструмента, приборов для пищевой промышленности.

Полированные легированные металлы применяют во всех областях народного хозяйства, где требуется абсолютно гладкий и прочный материал, отвечающий нормам экологической безопасности.

Пищевая нержавеющая сталь

Данный вид металлопроката относится к шлифованным и отличается от остальных сортов особым способом обработки его поверхности. Финишный слой материала пищевого назначения шлифуется до появления блеска. Данный вид нержавейки экологически безопасен, не вступает в реакцию с кислотами, щелочами, моющими средствами.

Популярные марки и их применение:

• 08Х18Н10 – широко используется для выпуска пищевого оборудования.
• 08Х13 – металл, подходящий для изготовления кухонной посуды, столовых принадлежностей.
• 20Х13, 40Х13 – идеальный материал для производства моек и емкостей, в которых проводят тепловую и гигиеническую обработку продуктов. Его используют для выпуска оборудования, предназначенного для производства вина, спирта, продуктов питания.
• 08Х17 – востребованный материал для посуды, подвергающейся воздействию высоких температур.

Оптимальное количество легирующих элементов, входящих в состав нержавейки, образует защитную пленку на поверхности металла. Использование данного вида стали необходимо для производства изделий, которые подвергаются долгому воздействию паров воды, нагреванию и кипячению жидких пищевых продуктов. Благодаря свойствам пищевой стали при приготовлении еды не происходит химического взаимодействия между продуктами и емкостью, в которой они находятся.

Виды марок нержавеющей стали

Нержавейка была запатентована в 1913 года на территории Англии. С того времени начинается новые этап развития сталелитейной промышленности и металлургии. Это связано с уникальными свойствами сплава:

1. Высокая прочность.
2. Простая обработка.
3. Хорошая свариваемость.
4. Длительный срок активной эксплуатации с сохранением изначального вида.
5. Высокий показатель устойчивости к образованию ржавчины.

Выделяется несколько видов нержавейки, которые отличаются составом, свойствами.

Содержание хрома в составе сплава не должно быть менее 10,5%. Он влияет на коррозийную устойчивость, вид металла. Только правильная комбинация компонентов позволяет получить сталь высокого качества с требуемыми техническими характеристиками.

Сталелитейное производство (Фото: Instagram / iskoro)

Марки аустенитной нержавеющей стали

Один из преобладающих дополнительных компонентов — никель. Его содержание превышает 7% от общей массы. Особенности аустенитной нержавеющей стали:

• высокий показатель пластичности;
• хорошая свариваемость;
• широкий температурный диапазон эксплуатации;
• немагнитные свойства.

Наиболее распространенные марки этого вида нержавейки — 301, 304, 310. Чем выше обозначение, тем больше легирующих компонентов содержит состав. Описание:

1. Из нее изготавливаются изделия, на которые будет оказываться механическое воздействие. Сплав имеет высокую износоустойчивость, пластичность.
2. Применяется во всех направлениях промышленности. Имеет оптимальные технические характеристики.
3. Жаропрочная сталь, которая подходит для сборки нагревательного оборудования, печей. Материал не разрушается при нагревании свыше 1000 °C.

Печь из нержавеющей стали (Фото: Instagram / g.b.masterskie)

Марки ферритной нержавеющей стали

По характеристикам этот вид нержавейки можно сравнить с малоуглеродистой сталью. Главное отличие — высокая устойчивость к образованию ржавчины. Содержание хрома может достигать 17%. Основные представители этой группы — 403–420. Примеры:

1. Применяется для сборки сварных металлоконструкций.
2. В составе содержится повышенное количество серы. Сплав легко обрабатывать на разных станках.
3. Применяется для изготовления столовых принадлежностей.

Разновидности под маркировкой 430, 440 более дорогие.

Марки дуплексной аустенитно-ферритной стали

Имеет одновременно две структуры кристаллической решетки — ферритную и аустенитную. Второй вариант возможен благодаря небольшому количеству никеля в составе. Особенность — совмещение высокой прочности и гибкостью. Недостаток — плохая свариваемость. В продаже можно найти супердуплексную сталь, которая содержит до 5% никеля, 24% хрома.

Велосипед из нержавеющей стали (Фото: Instagram / metallobaza_2)

Марки мартенситной нержавеющей стали

Простой вид нержавейки. Содержание хрома может достигать 13%. Особенности:

• средний показатель устойчивости к образованию ржавчины;
• совмещение прочности, жесткости;
• минимальное содержание вредных примесей.

ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.306-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la . Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а

.

Черт. la

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1 .

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

Таблица 1

Примечания:

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1 .

а

— сетка;
б –
засыпка

Черт. 1

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2 .

Таблица 2

Примечания:

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a
)
или к его оси ( черт. 2б
),
или к линиям рамки чертежа ( черт. 2 ).

Черт. 2а

Черт. 2б

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Черт. 2

Черт. 3

Черт. 4

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

Черт. 5

Черт. 6

Черт. 7

(Измененная редакция,
Изм. № 4)
8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Черт. 8

Черт. 9

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки ( черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона ( черт. 11).

Черт. 10

Черт. 11

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).

(Измененная редакция, Изм. № 1).

Черт. 12

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен,
Изм. № 4)
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)
