Марки стали: маркировка, расшифровка, обозначение, классификация

Российские стандарты маркировки

Согласно российским стандартам, на стали обозначается маркировка, в которой указывается металлический состав и принадлежность к виду (частично). Если содержание углерода не превышает один процент, то его наличие в маркировке не участвует. В маркировку входят обозначения добавок, чтобы придать сплаву легирующие свойства. Они обозначаются десятыми и сотыми частями процента. Если какого-либо компонента менее полутора процентов, то его наличие отмечают только буквой.
Но не только химический состав присутствует в маркировке. Здесь есть символы, которые указывают на характеристики стального сплава для применения и уровень качества. Так буква «А» говорит о высоком качестве продукта.

Химический состав

Основные добавки для легирования – металлы. Вариативность количественного состава и массовой доли дает возможность получать различные марки. Просто железо по своим техническим свойствам – низкое качество конечного продукта: низкая прочность и высокая коррозийность требуют добавления компонентов, которые будут улучшать качество. Однако на практике доказано, что, повышая одно свойство, понижаются другие. Так высоколегированная нержавейка имеет низкие показатели механической прочности, а высококачественные углеродистые стали с получением прочности, получают коррозийность.

Главные компоненты химического состава стали – углерод и железо, причем углерода должно быть не больше 2,14%, железа не меньше 50%. Количество углерода в составе определяет ее классификацию: низкоуглеродистые, среднеуглеродистые, высокоуглеродистые.

Если процент содержания углерода достаточно высок, то сплав получается с высокой твердостью, но прочность снижается.

Чтобы добиться нужных эксплуатационных свойств, вводятся химические легирующие элементы, которые разделяют сталь на три класса:

с низким содержанием легирующих компонентов (до 2,5%);
среднелегированные – до 10%;
высоколегированные – до 50%.

Это указывается в маркировке числом процентного содержания для каждого элемента. Если нет числа, то это означает, что добавок меньше 1,5 %. Показатели углерода не отображаются, так как он присутствует во всех композициях. Содержание углерода стоит в начале маркировки. Такая же маркировка указывает на назначение сплава. Здесь также буквы, которые расположены в определенном порядке: начало, середина, конец.

характеристика материала / Сталь инструментальная углеродистая / Марочник сталей — Металлинвест

Характеристика материала У13А

Марка:	У13А
Классификация:	Сталь инструментальная углеродистая
Применение:	инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки

Химический состав в % материала У13А.

C	Si	Mn	Ni	S	P	Cr	Cu
1.26-1.34	0.17-0.33	0.17-0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Температура критических точек материала У13А.

Ac1=730, Ac3(Acm)=830, Ar1=700, Mn=190

Механические свойства при Т=20oС материала У13А.

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента отожжен.	0.08-3	900

Твердость материала У13А после отжига

HB=217

Обозначения:

Механические свойства:
	sв	— Предел кратковременной прочности, [МПа]
	sT	— Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
	d5	— Относительное удлинение при разрыве, [ % ]
	y	— Относительное сужение, [ % ]
	KCU	— Ударная вязкость, [ кДж / м2]
	HB	— Твердость по Бринеллю

chel.m-invest.ru

Расшифровка сталей в материаловедении

Принадлежит к классу: конструкционные углеродистые качественные. Химический состав: углерод — 0,17−0,24%; кремний — 0,17−0,37%; марганец — 0,35−0,65%; сера — до 0,04%; фосфор — до 0,04%. Широко применяется в котлостроении, для труб и нагревательных трубопроводов различного назначения, кроме того, промышленность выпускает пруток, лист.

ХВГ расшифровка

Принадлежит к классу: инструментальные легированные. Применяется для изготовления измерительного и режущего инструмента, метчиков, протяжек.

https://youtube.com/watch?v=L4ERh9njqQ8

Классификация материала и применение марки У13А

Марка: У13А Классификация материала: Сталь инструментальная углеродистая Применение: инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки

Химический состав материала У13А в процентном соотношении

Механические свойства У13А при температуре 20 o С

Сортамент	Размер	Напр.	s в	s T	d 5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м 2	—
Лента отожжен.	0.08 — 3	900

Виды стали и маркировка

Для одних изделий нужна высокая износоустойчивость, для других стойкость к коррозии, а для третьих – магнитные свойства.

Но большая часть сплавов требуется для изготовления конструкционной стали, которая разделяется по видам и маркируется буквами:

«С» — для строительства. С низким содержанием легирующих компонентов, отличающаяся хорошей свариваемостью.
Для пружин (пружинная). В данных сплавах присутствуют отличные показатели упругости, сопротивляемости к разрушительным процессам, прочность на усталость. Для изготовления рессор, пружин.
«Ш» для подшипников. Из названия понятно, что данные сплавы нужны для изготовления элементов подшипников для различных узлов, механизмов. Главные свойства – износоустойчивость, отменная прочность, и малая текучесть.
Сталь стойкая коррозии или нержавейка. Данный вид отличает высокое содержание легирующих компонентов, повышенная стойкость к агрессивным средам и веществам.
Жаропрочные марки стали – сплавы, которые могут применяться в изделиях, способных функционировать под нагрузкой при высоких температурах. Сфера применения – элементы различных двигателей.
«У» для инструментов или инструментальная сталь нашла свое применение в изготовлении инструментов для измерений в металлообработке и для деревообрабатывающей промышленности.
«Р» быстрорежущая сталь востребована для производства инструментов в металлообрабатывающем оборудовании.
Цементирующая – сплав, применяемый для узлов и механизмов, которые функционируют при значительных поверхностных нагрузках.

Для остальных сталей (пружинная, инструментальная) не имеют обозначений. Указывается только химсостав.

Кроме видов сталь классифицируется по химсоставу, качеству, способу плавки, структуре, назначению.

Сварка легированных сталей: особенности

Легированные сплавы обладают хорошей пластичностью, поэтому из них можно изготовить сложные конструкции методом сварки. По причине различного содержания добавок каждый тип легированных изделий имеет свои особенности.

Сварка низколегированных сталей

Особенность сварных соединений низколегированных сталей заключается в высокой сопротивляемости холодным трещинам и хрупкому разрушению. Но, такие свойства соединительного шва можно достичь только при правильном сваривании.

Если процесс предварительного нагрева будет нарушен либо сварной шов подвергнется слишком быстрому остыванию металл может получить в местах соединения микроскопические повреждения, которые значительно уменьшат прочность всей конструкции.

Низколегированные стали марки 10Г2СД, а также 14ХГС и 15ХСНД свариваются с использованием аппарата постоянного тока с обратной полярностью. Электроды для сваривания должны иметь фтористо-кальциевое покрытие. Величина сварочного тока должна точно соответствовать типу электрода, толщине металла и типу сплава. Несоблюдение этого требования также отразится на качестве сварного шва и, как следствие, на прочности изготавливаемой конструкции.

Сварка низколегированной стали должна осуществляться без перерыва, чтобы весь шов был выполнен без при температуре металла не менее 200 градусов. Средняя скорость сварки составляет 20 м/ч, при напряжении 40 В и силе тока 80 А.

Видео:

Сварка среднелегированных сталей

При изготовлении конструкций из среднелегированных сталей необходимо использовать сварочные материалы, в которых содержание легирующих элементов должно быть меньше, чем в свариваемом материале.

Только при использовании таких материалов можно добиться получения шва с высокой устойчивостью к деформации. Если при изготовлении изделий из среднелегированных сталей толщина листа не превышает 5 мм, то высокого качества соединения можно достичь при использовании аргонодуговой сварки.

Если для соединения деталей используется газовая сварка, то в качестве источника горения следует применять ацетилен в смеси с кислородом.

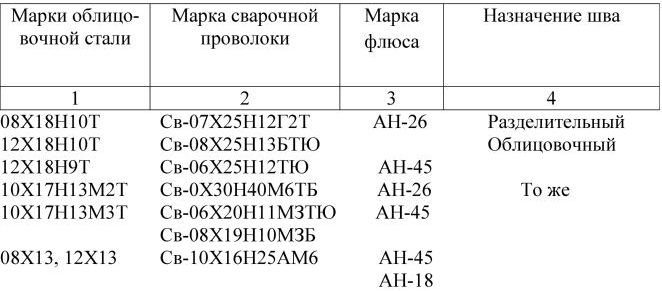

Сварка высоколегированных сталей

Если для производства металлических деталей применяется высоколегированная сталь, то в этом случае следует применять сварочное оборудование с минимальным тепловым захватом материала. Это необходимо для снижения вероятности коробления металла во время сварки, по причине большого содержания в составе металла различных примесей.

Электрическая сварка высоколегированных сплавов осуществляется с использованием электродов с фтористокальциевым покрытием. В этом случае удаётся добиться высоких показателей механической и химической прочности сварного шва.

Применение газовой сварки при изготовлении конструкций из высоколегированных сталей нежелательно. В исключительных случаях возможно использование газовой сварки для соединения жаропрочного высоколегированного стального листа толщиной не более 2 мм.

Видео:

Заключение

Применение легированных сплавов при изготовлении металлических деталей и конструкций позволяет придать ним необходимые физические качества. При работе с такими металлами обозначение легирующих элементов в стали помогает подобрать заготовку с нужными параметрами, из которой затем будет изготовлена конструкция.

При использовании таких сплавов необходимо не только знать их состав, но и способы соединения при помощи сварки. Поэтому если следовать рекомендациям изложенным в данной статье, то можно получить высококачественное изделия с заданными параметрами.

Материал У13А Челябинск

Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал У13А большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.

Как и вся продукция, материал У13А закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.

Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.

Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.

Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.

Расшифровка маркировки сталей для всех видов и марок. Быстро и просто объясняем.

Несмотря на то, что общих правил классификации пока нет, обозначение стальных изделий не претерпело изменений и принцип остался прежним. Маркировка любого типа материала идет последовательно с указание составляющих его элементов и их процентного содержания.

При обозначении, формат расшифровки выглядит следующим образом:

Буквенные обозначения имеют 11 групп, каждая из которых соответствует своему материалу:

С – кремний.
Г – марганец.
Н – никель.
М – молибден.
П – фосфор.
Х – хром.
К – кобальт.
Т – титан.
Ю – алюминий.
Д – медь.
В – вольфрам.
Ф – ванадий.
Р – бор.
А – азот.
Н- ниобий.
Ц – цирконий.

На примере это выглядит куда проще. Допустим у нас имеется сталь – 12Х18Н10Т. Расшифровка маркировки обозначает то, что:

В данном стальном образце 0.12% углерода.
При производстве были также использованы: 18% Хрома.
10% Ниобия.
Титана использовалось менее 1.5%.

Дополнительные обозначения физических свойств

Помимо указанного ранее порядка расшифровки, существует также дополнительная классификация, обозначающая физические и механические свойства стальных изделий. Их применяют повсеместно, характеризуя те или иные свойства материала, например когда у изделия одной и той же марки, требуется выбрать ту, которая более упругая или может выдержать куда большие нагрузки.

Обозначение	Применение	Единица измерения
Указывается в тех случаях, когда требуется указать предельные значения заготовки при растяжении	МПа
Когда необходимо показать предельные значения по упругости	МПа
Тот же параметр, но уже по текучести	МПа
Указывается относительное удлинение стали после ее разрыва	%
Показатель сужения	%
KCU и KCV	Ударные показатели вязкости.	Дж/с^2
Указывается предельное значение текучести при сжатии стали	МПа
Те же значения при сжатии	МПа
Показатель осадки до момента появления первых трещин	%
Предельные величины прочности при кручении	МПа
Показатели сдвига	%
Допустимые прочностные пределы при изгибании заготовки	МПа
Допустимые нагрузки и пределы выносливости при изгибе	МПа
Тот же показатель, но только для кручения	МПа
n	Циклы нагружения
Предельный показатель ползучести за отведенное время и при заданном температурном режиме	%
Показывает насколько длительны прочностные характеристики стали	МПа
HRCэ	Твердость изделия по Роквеллу	Шкала обозначений С
HRB	Твердость по шкале В	В
HB	Твердость по Бринеллю
HV	Твердость по Виккерсу
HSD	Твердость по Шору
Показатель возможной обработки и дальнейшей резки специальными резцами
E	Модульное значение упругости изделия	ГПа
G	То же самое значение, но для сдвига кручением	ГПа
Плотность	кг/м^3
Показатели теплопроводности	Вт/м(градусов цельсия)
Значения удельного сопротивления материала	Ом*М
С	Удельная теплоемкость	Дж (кг*градусов цельсия)

Далее мы познакомимся с конкретными примерами производства и маркировки стали. Для этого отберем наиболее популярные в нашей стране образцы из различных групп материалов и постараемся объяснить их на примерах.

Сталь инструментальная углеродистая У13А — характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки У13А.

Классификация материала и применение марки У13А

Химический состав материала У13А в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	Cu
1.26 — 1.34	0.17 — 0.33	0.17 — 0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Механические свойства У13А при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента отожжен.	0.08 — 3	900

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности , [МПа]
sT	— Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	— Относительное удлинение при разрыве , [ % ]
y	— Относительное сужение , [ % ]
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю , [МПа]

Физические свойства :
T	— Температура, при которой получены данные свойства , [Град]
E	— Модуль упругости первого рода , [МПа]
a	— Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)]
R	— Удельное электросопротивление, [Ом·м]

Другие марки из этой категории:

Обращаем ваше внимание на то, что данная информация о марке У13А, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки У13А могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке У13А можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

c-met.ru

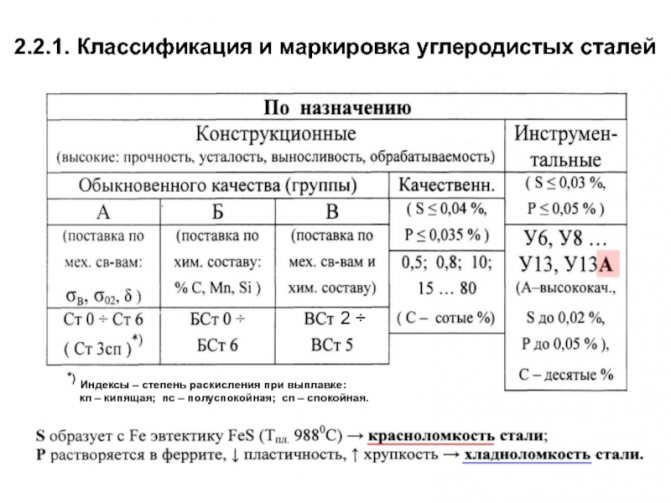

Классификация по назначению

Выше уже были приведена классификация видов сталей по назначению. Маркировка конструкционных сталей включает в себя такие обозначения:

Строительная – обозначается буквой С и цифрами, характеризующими предел текучести.
Подшипниковая – обозначается буквой Ш. Далее идет обозначение и содержание легирующих добавок, в основном, хрома.
Инструментальная нелегированная – обозначается буквой У и содержанием углерода в десятых долях процента.
Быстрорежущая – обозначается буквой Р и символами легирующих компонентов.
Нелегированная конструкционная сталь имеет в обозначении символы Сп и число, показывающее содержание углерода в десятых или сотых долях процента.

Классификация стали по назначению

Остальные разновидности, в том числе и инструментальные марки из легированных сталей, не имеют специальных обозначений, кроме химического состава, поэтому расшифровку и назначение отдельных видов можно определить только по справочной литературе.

Это интересно: Нержавеющая бытовая сталь 40х13 — характеристика и применение

Сталь инструментальная углеродистая У13А — характеристики, свойства, аналоги

Классификация материала и применение марки У13А

Химический состав материала У13А в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	Cu
1.26 — 1.34	0.17 — 0.33	0.17 — 0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Механические свойства У13А при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента отожжен.	0.08 — 3	900

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности , [МПа]
sT	— Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	— Относительное удлинение при разрыве , [ % ]
y	— Относительное сужение , [ % ]
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю , [МПа]

Физические свойства :
T	— Температура, при которой получены данные свойства , [Град]
E	— Модуль упругости первого рода , [МПа]
a	— Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)]
R	— Удельное электросопротивление, [Ом·м]

Другие марки из этой категории:

www.c-met.ru

Методы определения марки стали

Прикрепляем режущую кромку инструмента к поверхности. Наша задача – срезать верхний тонкий слой средней длины. Теперь анализируем стружку. Если она быстро ломается, совсем не получается ее получить, только короткие обломки, то, скорее всего, в ваших руках высокоуглеродистая сталь. Именно из-за содержания углерода теряется пластичность, появляется твердость, а прочность страдает. Низкоуглеродистый состав, напротив, даст длинные завитки однородной структуры. А сам процесс сбивания верхнего слоя будет проще.
Более энергозатратный способ. Подходит для тех, кто имеет печь – подойдет самая обыкновенная дровяная. Но для чистоты эксперимента, чем больше поддерживаемая внутри температура (до закаливания), тем лучше. Берем металлический пруток и напильник. Делаем надрез, запоминаем, какие усилия были при этом приложены. Теперь подвергаем образец закалке и проводим повторный распил. Если после нагрева сохраняется простота манипуляции, значит вы имеете дело с малоуглеродистой сталью. Большое количество углерода в составе делает металл труднообрабатываемым после закаливания.
Для третьего способа нам понадобится точильный круг. Сперва подготовьте рабочее место – хорошее освещение, сзади поставьте темный однородный фон, чтобы было лучше видно искры. Именно по ним будет проходить проверка стали. Если они крупные, брызгают в большом объеме, яркие, то вы имеете дело с высокой твердостью материала. В обратном случае при небольшом снопе и малых частицах искр – металл не твердый. Чтобы верно интерпретировать результат, возьмите для сравнения другую заготовку, марку которой вы знаете. Обязательно надавливайте на оба образца с одинаковым усилием и под равным углом.
Используя точильный круг, можно определять материал и по другим признакам, например, цвет искр. Конечно, ряд показателей достаточно субъективный, намного лучше тестировать в сравнении с другими образцами. Если у вас сыпется в разные стороны, широко много звездочек небольшого размера, но при этом они долетают недалеко, оттенок при этом у них красный, то вы имеете дело с высокоуглеродистым образцом. Сноп посветлее и с меньшим количеством искр будет свидетельствовать о среднем содержании углерода, в то время как вовсе малая его часть в составе даст длинные соломенного цвета полосы без звездочек на концах – так обтачивается железо.
Сложно с такими способами? Тогда воспользуйтесь таблицей цветов, одну из них мы прикрепим ниже.

Если вы имеете дело со сталью, которую легировали, то по некоторым ее характеристикам можно предположить, какие легирующие элементы добавляли. Например:

Наличие фосфора в большом количестве (это вредная примесь) приведет к повышенной хладноломкости, то есть при отрицательных температурах металлический лист или прут будет просто переломить, на нем образуются трещины.
Хром делает заготовку очень устойчивой к образованию коррозии, поэтому, если вы взяли чистый, без ржавчины образец, который долго пролежал на улице, скорее всего, это хромистая сталь.
Тот же хром, как и никель, если их добавлено большое количество, убирают магнитные свойства образца.

Некоторые другие характеристики и особые свойства проверить в домашних условиях не просто. Но если вы можете определить особенности металлообработки, закалки, жаропрочности, то получится и выяснить наличие других добавок.

У13А в Санкт-Петербурге ✅ — «СтальЭкспресс»

Классификация материала и применение марки У13А

Марка:

У13А
Классификация материала:
Сталь инструментальная углеродистая
Применение:
инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки

Химический состав материала У13А в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	Cu
1.26 — 1.34	0.17 — 0.33	0.17 — 0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Механические свойства У13А при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента отожжен.	0.08 — 3	900

Зарубежные аналоги У13А

В таблице указаны точные и сходные по составу аналоги.

Япония	Франция	Италия	Болгария	Венгрия	Польша	Чехия
JIS	AFNOR	UNI	BDS	MSZ	PN	CSN

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности , [МПа]
sT	— Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	— Относительное удлинение при разрыве , [ % ]
y	— Относительное сужение , [ % ]
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю , [МПа]

Физические свойства :
T	— Температура, при которой получены данные свойства , [Град]
E	— Модуль упругости первого рода , [МПа]
a	— Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)]
R	— Удельное электросопротивление, [Ом·м]

Другие марки из этой категории:

metalloconstruction.ru

Расшифровка сталей и чугунов

Для чугунов, называемых серыми, характерной формой графита является пластинчатая. Они маркируются буквами СЧ, цифры после буквенного обозначения говорят о минимальном значении величины предела прочности при растяжении.

Пример 1: ЧС20 – чугун серый, имеет предел прочности при растяжении до 200МПа. Для серых чугунов характерны высокие литейные свойства. Он хорошо подвергается обработке резанием, обладает антифрикционными характеристиками. Изделия из серого чугуна способны хорошо гасить вибрации.

В то же время они недостаточно устойчивы к растягивающим нагрузкам, не имеют ударной стойкости.

Пример 2: ВЧ50 – чугун высокой стойкости с сопротивлением при растяжении до 500МПа. Обладая структурой в виде шаровидного графита, он имеет прочностные характеристики более высокие по сравнению с серыми чугунами. Они обладают некой пластичностью и более высокой ударной вязкостью. Наряду с серыми, высокопрочным чугунам свойственны хорошие литейные характеристики, антифрикционные и демпфирующие свойства.

Эти чугуны применяются при производстве тяжелых деталей, таких как станины прессового оборудования или прокатные валки, коленвалы ДВС и прочее.

Пример 3: КЧ35-10 – чугун ковкий, обладающий пределом прочности до 350 МПа и допускающий относительное удлинение до 10%.

Чугуны ковкие, в сравнении с серыми, обладают большей прочностью и пластичностью. Их применяют для производства тонкостенных деталей, испытывающих ударные и вибрационные нагрузки: ступицы, фланцы, картеры двигателей и станков, вилки карданных валов и так далее.

Сталь инструментальная углеродистая У13 — характеристики, свойства, аналоги

На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки У13.

Классификация материала и применение марки У13

Марка: У13 Классификация материала: Сталь инструментальная углеродистая Применение: инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки

Химический состав материала У13 в процентном соотношении

C	Si	Mn	Ni	S	P	Cr	Cu
1.26 — 1.34	0.17 — 0.33	0.17 — 0.33	до 0.25	до 0.028	до 0.03	до 0.2	до 0.25

Механические свойства У13 при температуре 20oС

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента отожжен.	0.08 — 3	900

Расшифровка обозначений, сокращений, параметров

Механические свойства :
sв	— Предел кратковременной прочности , [МПа]
sT	— Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	— Относительное удлинение при разрыве , [ % ]
y	— Относительное сужение , [ % ]
KCU	— Ударная вязкость , [ кДж / м2]
HB	— Твердость по Бринеллю , [МПа]

Физические свойства :
T	— Температура, при которой получены данные свойства , [Град]
E	— Модуль упругости первого рода , [МПа]
a	— Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град]
l	— Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	— Плотность материала , [кг/м3]
C	— Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)]
R	— Удельное электросопротивление, [Ом·м]

Другие марки из этой категории:

Обращаем ваше внимание на то, что данная информация о марке У13, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки У13 могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке У13 можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!

www.c-met.ru

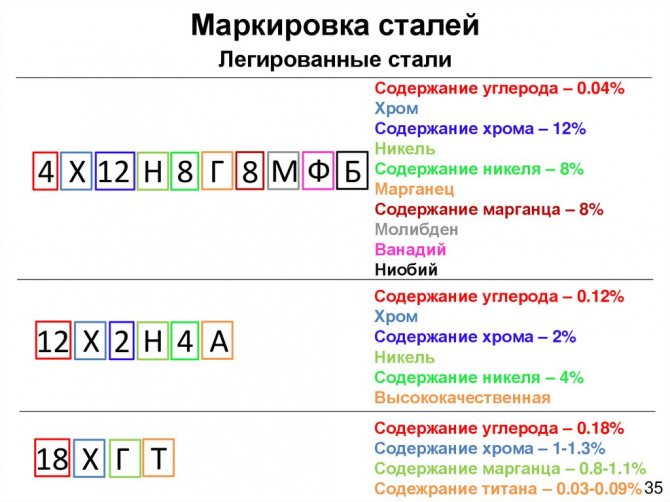

Маркировка легированных сталей

Также для легированных сталей существуют дополнительные индексы для указания свойств и назначения:

Ш – шарикоподшипниковая сталь
Р – инструментальная быстрорежущая
А – специальная автоматная
Э – особо чистая от примесей (почти чистое железо), электротехническая

Обычная нелегированная сталь, такая как Ст3кп или Ст3св кроме названия (Ст) имеет указание на процент углерода «3” – 0.3%, «кп» – кипящая. Если последнее обозначение отсутствует – это означает раскисление обычного типа. Присутствующее иногда «св» указывает на хорошую свариваемость без предварительного разогрева.

Конструкционные обычные нелегированные стали типа 09Г2С расшифровываются так:

0.09% – доля углерода
Легирующие элементы (Марганец, Кремний и др. – около 2%

Качественные стали типа 22К снабжены о качественная.

Марку литейной конструкционной стали для деталей и строительных конструкций дополнительно выделяют литерой «Л» после всех иных обозначений – 35ХМЛ.

Инструментальная нелегированная сталь типа У10ГА имеет индекс «У», следующая цифра отмечает массу углерода в сплаве, «Г» – присутствие марганца, «А» означает качество.

Электротехническая нелегированная сталь маркируется особо, одними цифрами – 10880 и т. д. Первая цифра обозначает технологию:

1 – горячекатанная
2 – калиброванная

Далее следует величина коэффициента старения: 0 или 1. Последующая цифра это характеристики нормировки, а другие означают его величину.

Строительные стали отмечаются литерой «С» (С390К, С375К), а за ней величина предельного значения текучести металла. Кроме этого существуют обозначения «Т» и «К» такого вида: С390К и С345Т, они значат соответственно особую стойкость к факторам коррозии и термоупрочненный прокат.

Быстрорежущая инструментальная сталь маркируется знаком «Р» – Р6М5Ф3. Остальные знаки в ряду маркировки выражают присутствие углерода в процентах и добавок. Стали быстрорежущие обязательно маркируются знаком Р, после него проставляется относительное содержание W в %. Например, маркировка стали Р6М5Ф3 расшифровывается так: по назначению она быстрорежущая (Р), включает 6% W, 5% Mo и 3% V (Ф).

Для быстрого и безошибочного чтения маркировок сталей существуют специальные таблицы, но не всегда они могут быть под рукой. Принципы определения марки, изложенные выше, помогут даже непрофессионалу определить базовые качества сталей и их назначение, чтобы подобрать необходимый металл

Это важно не только для определения свойств нужного материала, но и расчёта затрат. Если не требуется каких-то особых характеристик, то можно выбрать стали без содержания дорогостоящих элементов, которые в основном влияют на цену металла

Конечно, в редких случаях встречаются нестандартные или требующие уточнения индексы и тогда не обойтись без таблиц и справочников. В данном материале приведены все самые распространённые обозначения маркировок. Разобравшись с ними будет легко ориентироваться в свойствах стали только по её техническому обозначению.

Рейтинг: 5/5 – 1 голосов

У13А :: Металлические материалы: классификация и свойства

Сталь У13А ГОСТ 1435-99

Массовая доля, %
углерода	кремния	марганца	серы	фосфора
			не более
1,25 – 1,35	0,17 – 0,33	0,17 — 0,28	0,018	0,025

Твердость термически обработанной стали	Твердость образцов после закалки в воде		Временное сопротивление σВ, Н/мм2 (кгс/мм2), не более
HB, не менее	Температура, оС Читайте также: Топ-10 способов, как отличить латунь от золота в домашних условиях: свойства латуни, радикальные и популярные методы проверки драгметаллов	HRCэ (HRC), Не менее	Временное сопротивление σВ, Н/мм2 (кгс/мм2), не более
217	760 — 790	64 (63)	750 (76)

Группа стали	Назначение стали	Массовая доля, %
		хрома	никеля	меди
		хрома	не более
2	Для продукции всех видов (кроме патентированной проволоки и ленты)	Не более 0,20	0,20	0,20
4	Для патентированной проволоки и ленты	Не более 0,12	0,12	0,20
5	Для горячекатаных и холоднокатаных листов и лент в том числе и термически обработанных (кроме патентированной ленты), а также для горячекатаной и кованой стали и стали со специальной отделкой поверхности.	0,20 – 0,35	0,20	0,20

Применение: для инструментов с пониженной износостойкостью при умеренных и значительных удельных давлениях (без разогрева режущей кромки): напильников, бритвенных лезвий и ножей, острых хирургических инструментов, шаберов, гравировальных инструментов.

Сортамент:

кованая круглого и квадратного сечений – ГОСТ 1133-71;

горячекатаная круглого сечения – ГОСТ 2590-88;

горячекатаная квадратного сечения – ГОСТ 2591-88, ОСТ 14 – 2 – 205 – 87;

горячекатаная шестигранная – ГОСТ 2879-88;

полосовая горячекатаная – ГОСТ 4405-75 и ГОСТ 103-76;

кованая – ГОСТ 4405-75;

калиброванная – ГОСТ 7417-75, ГОСТ 8559-75 и ГОСТ 8560-78;

сталь со специальной отделкой поверхности – ГОСТ 14955-77.

markmet.ru

Влияние углерода и легирующих элементов на свойства стали

Стали промышленного производства являются сложными по химическому составу сплавами железа и углерода. Кроме этих основных элементов, а также легирующих компонентов в легированных сталях, материал содержит постоянные и случайные примеси. От процентного содержания этих компонентов и зависят основные характеристики стали.

Как защитить свои постройки от коррозии арматуры в бетоне: профилактика, лечение, советы специалистов.Станки для резки и гибки арматуры: здесь Вы узнаете о том, для чего они нужны, как их использовать и насколько они необходимы на строительной площадке.

В нашем прайс-листе Вы можете ознакомиться с актуальной стоимостью арматуры в Санкт-Петербурге и Ленинградской области.

Определяющее влияние на свойства стали оказывает углерод. После отжига структура этого материала состоит из феррита и цементита, содержание которого увеличивается пропорционально росту концентрации углерода. Феррит является малопрочной и пластичной структурой, а цементит – твердой и хрупкой. Поэтому повышение содержания углерода приводит к увеличению твердости и прочности и снижению пластичности и вязкости. Углерод меняет технологические характеристики стали: обрабатываемость давлением и резанием, свариваемость. Увеличение концентрации углерода приводит к ухудшению обрабатываемости резанием из-за упрочнения и снижения теплопроводности. Отделение стружки от стали с высокой прочностью повышает количество выделяемой теплоты, что провоцирует уменьшение стойкости инструмента. Но низкоуглеродистые стали с малой вязкостью также обрабатываются плохо, так как образуется с трудом удаляемая стружка.

Наилучшую обрабатываемость резанием имеют стали с содержанием углерода 0,3-0,4%.

Увеличение концентрации углерода приводит к снижению способности стали к деформации в горячем и холодном состояниях. Для стали, предназначенной для сложной холодной штамповки, количество углерода ограничено 0,1%.

Хорошей свариваемостью обладают низкоуглеродистые стали. Для сварки средне- и высокоуглеродистых сталей используют подогрев, медленное охлаждение и прочие технологические операции, предотвращающие появление холодных и горячих трещин.

Для получения высоких прочностных свойств количество легирующих компонентов должно быть рациональным. Избыток легирования, исключая введение никеля, приводит к снижению запаса вязкости и провокации хрупкого разрушения.

Хром – недефицитный легирующий компонент, оказывает позитивное воздействие на механические свойства стали при его содержании до 2%.
Никель – наиболее ценная и дефицитная легирующая добавка, вводимая в концентрации 1-5%. Он наиболее эффективно снижает порог хладноломкости и способствует увеличению температурного запаса вязкости.
Марганец, как более дешёвый компонент, часто используют в качестве заменителя никеля. Увеличивает предел текучести, но может сделать сталь чувствительной к перегреву.
Молибден и вольфрам – дорогие и дефицитные элементы, применяемые для повышения теплостойкости быстрорежущих сталей.

У13А

У13А Челябинск

Марка :	У13А
Классификация :	Сталь инструментальная углеродистая
Применение:	инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки
Зарубежные аналоги:	Известны

Химический состав в % материала У13А

ГОСТ 1435-74, в последней версии ГОСТа материал отсутствует

C	Si	Mn	Ni	S	P	Cr	Cu
1.26- 1.34	0.17- 0.33	0.17- 0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Температура критических точек материала У13А.

Ac1 = 730 , Ac3(Acm) = 830 , Ar1 = 700 , Mn = 190

Механические свойства при Т=20oС материала У13А .

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
—	мм	—	МПа	МПа	%	%	кДж / м2	—
Лента отожжен.	0.08-3	900

Твердость У13А после отжига ,

HB 10 -1 = 217 МПа

Физические свойства материала У13А .

T	E 10— 5	a 10 6	l	r	C	R 10 9
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	7800

Зарубежные аналоги материала У13А
Внимание! Указаны как точные, так и ближайшие аналоги.

Япония	Франция	Италия	Болгария	Венгрия	Польша	Чехия
JIS	AFNOR	UNI	BDS	MSZ	PN	CSN

Обозначения:

Механические свойства :
sв	-Предел кратковременной прочности , [МПа]
sT	-Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5	-Относительное удлинение при разрыве , [ % ]
y	-Относительное сужение , [ % ]
KCU	-Ударная вязкость , [ кДж / м 2]
HB	-Твердость по Бринеллю , [МПа]

Физические свойства :
T	-Температура, при которой получены данные свойства , [Град]
E	-Модуль упругости первого рода , [МПа]
a	-Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град]
l	-Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	-Плотность материала , [кг/м3]
C	-Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)]
R	-Удельное электросопротивление, [Ом·м]

У13А-Сталь инструментальная углеродистая У13А-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Доступный металлопрокат

Материал У13А Челябинск

Материал У13А купить в Челябинске

Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.

Доставка

Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.

Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.

metcontinent.ru

Классификация стали.

Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.

Итак, рассмотрим основные варианты классификации стали.

По назначению.

По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.

Строительная сталь.

Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.

Применение строительной стали.

Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.

Машиностроительная сталь.

К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.

Применение машиностроительной стали.

Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, – запасные части редукторов и звенья приводных роликовых цепей.

Инструментальная сталь.

Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.

Применение инструментальной стали.

Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.

По содержанию углерода.

Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:

низкоуглеродистые – содержание углерода менее 0,25%;
среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
высокоуглеродистые – доля углерода превышает 0,7%.

Низкоуглеродистые стали.

Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость

Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.

Среднеуглеродистая сталь.

Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.

Применение среднеуглеродистой стали.

До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.

В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.

Характеристика материала У13А

Марка :	У13А
Классификация :	Сталь инструментальная углеродистая
Применение:	инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки

Химический состав в % материала У13А
ГОСТ 1435 — 74, в последней версии ГОСТа материал отсутствует

C	Si	Mn	Ni	S	P	Cr	Cu
1.26 — 1.34	0.17 — 0.33	0.17 — 0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Характеристика материала Р6М5

Марка :	Р6М5
Классификация :	Сталь инструментальная быстрорежущая
Дополнение:	Сталь имеет повышенную склонность к обезуглероживанию, повышенную вязкость, хорошее сопротивление износу, хорошую шлифуемость
Применение:	для всех видов режущего инструмента при обработке углеродистых легированных конструкционных сталей; предпочтительно для изготовления резьбонарезного инструмента, а также инструмента, работающего с ударными нагрузками

Химический состав в % материала Р6М5

ГОСТ 19265 — 73

C	Si	Mn	Ni	S	P	Cr	Mo	W	V	Co	Cu
0.82 — 0.9	0.2 — 0.5	0.2 — 0.5	до 0.6	до 0.025	до 0.03	3.8 — 4.4	4.8 — 5.3	5.5 — 6.5	1.7 — 2.1	до 0.5	до 0.25

Характеристика материала 40ХФА

Марка :	40ХФА
Заменитель:	40Х, 65Г, 50ХФА, 30Х3МФ
Классификация :	Сталь конструкционная легированная
Дополнение:	Сталь хромованадиевая
Применение:	В улучшенном состоянии—шлицевые валы, штоки, установочные винты, траверсы, валы экскаваторов и другие детали, работающие при температуре до 400 °С; после закалки и низкого отпуска — червячные валы и другие детали повышенной износостойкости.

Химический состав в % материала 40ХФА

ГОСТ 4543 — 71

C	Si	Mn	Ni	S	P	Cr	V	Cu
0.37 — 0.44	0.17 — 0.37	0.5 — 0.8	до 0.3	до 0.025	до 0.025	0.8 — 1.1	0.1 — 0.18	до 0.3

Маркировка легированных сталей

Маркировка легированных сталей состоит из сочетания букв и цифр,

обозначающих ее химический состав. В соответствии со стандартной марки-

ровкой основные легирующие элементы обозначаются буквами: А — азот, Б —

ниобий, В — вольфрам, Г — марганец, Д — медь, Е — селен, К — кобальт, Н —

никель, М — молибден, П — фосфор, Р – бор; С — кремний, Т — титан, Ф — вана-

дий, Х — хром, Ц — цирконий, Ч — редкоземельные элементы, Ю – алюминий.

В конструкционных сталях две цифры в начале марки обозначают со-

держание углерода в сотых долях процента (например, в стали 3ОХН3А око-

ло 0,30 % углерода); в высокоуглеродистых инструментальных сталях — в де-

сятых долях процента (сталь 9ХС — 0,9 % углерода). Если сталь имеет 1,0 %

углерода и выше, то цифра, характеризующая содержание углерода, опуска-

ется (сталь Х12М). Цифры, идущие после буквы, указывают на примерное

содержание данного легирующего элемента. При содержании элемента менее

1,0-1,5 % цифра отсутствует (например, сталь ХВГ), за исключением бора и

ванадия.

Что касается конструктивных особенностей ножниц, то они состоят из двух половинок, соеденённых между собой болтовым или клёпальным соединением. Лезвия ножниц изготавливают из инструментальной углеродистой стали У7, с глубокой термообработкой, прочностью HRC 52

задание 5

УГЛЕРОДИСТЫЕ СТАЛИ

Сталь углеродистая горячекатаная обыкновенного качества по ГОСТ 380-71. В зависимости от назначения и гарантируемых характеристик сталь подразделяется на три группы:

группа А — поставляемая по механическим свойствам;

группа Б — поставляемая по химическому составу;

группа В — поставляемая по механическим свойствам и химическому составу.

В зависимости от нормируемых показателей сталь каждой группы подразделяется на категории:

группы А — 1, 2, 3;

группы Б — 1, 2;

группы В — 1, 2, 3, 4, 5, 6.

Сталь изготовляется следующих марок:

группы А — Ст.0; Ст.1; Ст.2; Ст.3; Ст.4; Ст.3; Ст.6;

группы Б — БСт.0, БСт.1, БСт.2, БСт.3, БСт.4, БСт.5, БСт.6;

группы В — ВСт.2, ВСт.3, ВСт.4, ВСт.5.

Химический состав и механические свойства

Таблица 1. Нормы химического состава для стали, поставляемой по группе Б (ГОСТ 380-71)

Марка стали	Содержание элементов в %
	С	Мn	Si	Р	S	Сr	Ni	Сu	As
	С	Мn	Si	не более
БСт.3кп	0,14-0,22	0,30-0,60	Не более 0,07	0,04	0,05	0,30	0,30	0,30	0,08

Характеристика материала У10А

Сталь У10А содержит в среднем 1% углерода, буква У показывает, что сталь углеродистая, буква А в конце марки означает, что сталь относится к категории высококачественной.

Марка :	У10А
Классификация :	Сталь инструментальная углеродистая
Применение:	инструмент, работающий в условиях, не вызывающих разогрева режущей кромки: метчики ручные, рашпили, надфили, пилы для обработки древесины, матрицы для холодной штамповки, гладкие калибры, топоры.

Химический состав в % материала У10А

ГОСТ 1435 — 99

C	Si	Mn	Ni	S	P	Cr	Cu
0.95 — 1.09	0.17 — 0.33	0.17 — 0.28	до 0.25	до 0.018	до 0.025	до 0.2	до 0.25

Характеристика материала 45

сталь конструкционная углеродистая качественная.

Использование в промышленности: вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

Твердость: HB 10 -1 = 170 МПа

Свариваемость материала: трудносвариваемая. Способы сварки: РДС и КТС. Необходим подогрев и последующая термообработка.

Температура ковки, oС: начала 1250, конца 700. Сечения до 400 мм охлаждаются на воздухе.

Флокеночувствительность: малочувствительна.

Склонность к отпускной хрупкости: не склонна.

Марка :	45
Заменитель:	40Х, 50, 50Г2
Классификация :	Сталь конструкционная углеродистая качественная
Применение:	вал-шестерни, коленчатые и распределительные валы, шестерни, шпиндели, бандажи, цилиндры, кулачки и другие нормализованные, улучшаемые и подвергаемые поверхностной термообработке детали, от которых требуется повышенная прочность.

Химический состав в % материала 45

ГОСТ 1050 — 88

C	Si	Mn	Ni	S	P	Cr	Cu	As
0.42 — 0.5	0.17 — 0.37	0.5 — 0.8	до 0.3	до 0.04	до 0.035	до 0.25	до 0.3	до 0.08

Характеристика материала Р6М3

Марка :	Р6М3
Классификация :	Сталь инструментальная быстрорежущая
Применение:	для изготовления чистовых и получистовых инструментов небольших размеров при обработке конструкционных сталей

Химический состав в % материала Р6М3

ГОСТ 19265 — 73, в последней версии ГОСТа материал отсутствует

C	Si	Mn	Ni	S	P	Cr	Mo	W	V
0.85 — 0.95	до 0.5	до 0.4	до 0.4	до 0.03	до 0.03	3 — 3.6	3 — 3.6	5.5 — 6.5	2 — 2.5

Марка :	У13А
Классификация :	Сталь инструментальная углеродистая
Применение:	инструменты повышенной износостойкости, работающие при умеренных и значительных давлениях без разогрева режущей кромки

Химический состав в % материала У13А

ГОСТ 1435 — 74, в последней версии ГОСТа материал отсутствует

C	Si	Mn	Ni	S	P	Cr	Cu
1.26 — 1.34	0.17 — 0.33	0.17 — 0.28	до 0.2	до 0.018	до 0.025	до 0.2	до 0.2

Характеристика материала Р6М5

Марка :	Р6М5
Классификация :	Сталь инструментальная быстрорежущая
Дополнение:	Сталь имеет повышенную склонность к обезуглероживанию, повышенную вязкость, хорошее сопротивление износу, хорошую шлифуемость
Применение:	для всех видов режущего инструмента при обработке углеродистых легированных конструкционных сталей; предпочтительно для изготовления резьбонарезного инструмента, а также инструмента, работающего с ударными нагрузками

Химический состав в % материала Р6М5

ГОСТ 19265 — 73

C	Si	Mn	Ni	S	P	Cr	Mo	W	V	Co	Cu
0.82 — 0.9	0.2 — 0.5	0.2 — 0.5	до 0.6	до 0.025	до 0.03	3.8 — 4.4	4.8 — 5.3	5.5 — 6.5	1.7 — 2.1	до 0.5	до 0.25

Характеристика материала 40ХФА

Марка :	40ХФА
Заменитель:	40Х, 65Г, 50ХФА, 30Х3МФ
Классификация :	Сталь конструкционная легированная
Дополнение:	Сталь хромованадиевая
Применение:	В улучшенном состоянии—шлицевые валы, штоки, установочные винты, траверсы, валы экскаваторов и другие детали, работающие при температуре до 400 °С; после закалки и низкого отпуска — червячные валы и другие детали повышенной износостойкости.

Химический состав в % материала 40ХФА

ГОСТ 4543 — 71

C	Si	Mn	Ni	S	P	Cr	V	Cu
0.37 — 0.44	0.17 — 0.37	0.5 — 0.8	до 0.3	до 0.025	до 0.025	0.8 — 1.1	0.1 — 0.18	до 0.3
