ГОСТ 2.308-79 ЕСКД. Указание на чертежах допусков формы и расположения поверхностей

Специальности, связанные со строительством, архитектурой, машиностроением, дизайном и прочие, требуют от студентов умения делать чертежи, читать их и пользоваться специальными обозначениями. Несомненно, многое зависит от специализации и объекта, который необходимо представить. Согласитесь, есть значительная разница между генеральным планом участка по выпуску керамической плитки и сложным разрезом коленчатого вала. В совокупности обозначения на чертежах включают:

• Буквенные, которые отражают условные величины, такие как межосевое расстояние, ширину, периметр, диаметр, высоту, глубину, шаг витка пружины и многое другое. Для обозначения массивных и обширных размеров советуют использовать прописные буквы.
• Цифровые, которыми указывают точные размеры, угловые отклонения и тому подобное.
• Буквенно-цифровые, преимущественно встречаются на чертежах электротехнических установок и имеют позиционное обозначение
• Графические, которыми можно обозначить все что угодно: как материал изделия (абразив, железо, древесина), так и элементы конструкции (окно, дверь, лестница).



Какие бывают обозначения на чертежах?

Естественно, многое зависит от специальности и того, что именно вам необходимо изобразить, ведь, согласитесь, есть существенная разница между, например, планом дома и чертежом часового механизма. Тем не менее, говоря в общем, обозначения на чертежах включают в себя:

• Буквенные, которыми обозначают условные величины, название материалов, и многое другое.
• Цифровые, которыми указывают точные размеры, углы, диаметры и тому подобное.

• Графические, которые могут обозначать что угодно, начиная от материала, из которого изготовлена деталь, и заканчивая условным обозначением каких-либо узлов или элементов.

Само собой разумеется, что все они наносятся согласно существующим и общепринятым стандартам, однако для облегчения чтения чертежа все нанесенные обозначения, вне зависимости от вида, должны быть расшифрованы либо на пустом поле, либо в приложении к чертежу. Зачастую это делают в виде таблицы, где в одном поле указывают точное обозначение, а в другом — его расшифровку. Благодаря этому, даже если вы впервые столкнулись с чертежом, вы без труда сможете в нем разобраться.

Виды допусков формы

Сравнение полученной формы детали с её расчётными параметрами производится на основании учёта разрешённых погрешностей. Они называются допуск формы. Величины этого параметра указывается на чертежах с помощью двух параметров: полем допуска и так называемой базой. Полем считается выделенная вокруг изделия область пространства. В неё попадают все точки поверхности изделия, расположенные на утверждённом расстоянии. Базой выбирают такой элемент изделия, который можно использовать как эталон для последующего сравнения.

К изменению формы относятся следующие отклонения геометрических параметров:

• прямолинейности (как долго сохраняется форма прямой без отклонения от заданного направления);
• плоскости (сохранение формы плоскости вдоль всей поверхности детали);
• круглости (постоянство радиуса окружности);
• цилиндричности (соблюдение цилиндрической формы);

Допуск формы позволяет определить с какой точностью должна быть обработана деталь. Это позволит правильно произвести дальнейшую сборку всего агрегата.

Отклонения и допуски формы

Точное соблюдение особенностей конфигурации, заданной в техническом задании необходимо для обеспечения её высокой работоспособности. Отклонения от требуемых параметров задаются в виде установленных погрешностей. С их помощью определяется конечная форма изделия. Указанные параметры определяют разрешённое наибольшее и наименьшее значение, которое допускается после проведения обработки. Эти отклонения объединены общим полем.

Зачем нужны обозначения на чертежах?

Пример 1
Конечно, если, например, для изображения какого-нибудь маленького элемента взять бумагу форматом А0, то все названия и размеры можно было бы указывать полностью. Однако такой подход привел бы к тому, что само изображение детали стало бы невозможно рассмотреть, по причине излишней перегруженности чертежа различными надписями и цифрами. Более того, если на чертеж необходимо нанести объект большого размера, к которому и так применяется масштаб уменьшения, то такой подход в принципе невозможен.

Для того, чтобы на чертеже главной оставалась все-таки схема, а не названия, и используются различные обозначения, которые позволяют при помощи всего нескольких букв, цифр или даже условного символа, передать всю необходимую информацию.

Графическое изображение – визуальный способ коммуникации проектировщика и исполнителя работ. Читаться графический документ должен однозначно, то есть двух или более вариантов прочтения в принципе быть не может. Концепция отражения элементов трехмерного пространства на плоскости листа формировалась на протяжении нескольких столетий. Выработалась целая система правил, направленная на упрощение чертежа без снижения его информативности.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

• читается основная надпись чертежа;
• определяется главный вид;
• анализируются виды и мысленно объединяются в единое целое;
• определяются размеры детали и её компонентов.

Где найти список обозначений?

На этот вопрос существует несколько ответов.

Во-первых, конечно же справочники. К счастью, их выпускают для каждой специальности в отдельности, и в соответствующих таблицах вы всегда сможете найти, как правильно обозначить необходимый элемент именно в вашем случае.

Во-вторых, ГОСТы. Здесь ситуация выглядит более запутанно, поскольку вам предстоит самостоятельно найти необходимые обозначения.

В-третьих, различные методичные материалы. В каждом ВУЗе выпускают множество методических материалов, призванных облегчить жизнь даже самых ленивых студентов. В таких материалах собирают только самое необходимое.

В-четвертых, интернет. Однако именно этим источником мы крайне не рекомендуем вам пользоваться, причем сразу по нескольким причинам. Для начала у вас уйдет огромное количество времени для поиска перечня обозначений именно по вашей специальности, ну и, естественно, никто не даст гарантии, что представленные обозначения верны и безошибочны.

Разновидности чертежной документации

Для удовлетворения потребностей многочисленных видов деятельности разработаны определенные типы графической документации со своими условными обозначениями. Наиболее распространенные из них:

• Архитектурно-строительные чертежи. На них изображают здания или его части для того, чтобы дать полное представление об архитектурно-планировочных решениях, конструкциях, использованных для основных элементов материалах. На архитектурно-строительных чертежах могут изображаться фасады (виды строения спереди, сзади, слева или справа), планы (проекции разрезов горизонтальными плоскостями. Чаще всего разрез проходит по оконным или дверным проемам, или на высоте 1/3 вычерчиваемого этажа), разрезы (чаще всего расчленение производится вертикальной плоскостью).
• Машиностроительные. Предназначены для основного или вспомогательного производства в машиностроении. В зависимости от того, какие предметы на них изображены, разделяются на чертежи деталей, сборочные, общих видов, габаритные, монтажные.
• Топографические. Они служат для того, чтобы передать данные о местности. На них изображают населенные пункты, искусственные и природные объекты, жилые и промышленные здания, дороги (в том числе проектируемые), трубопроводы, линии электропередач. Выполняются в виде карт, планов и разрезов.

Определение 1

Топографическая карта – это уменьшенное изображение фрагмента земной поверхности.

Определение 2

Если карта выполнена в определенном масштабе, она называется планом.

• Инженерных коммуникаций. Обычно готовятся при строительстве или реконструкции объектов. Такие чертежи помогают быстро ввести в строй и в будущем обеспечивать бесперебойную работу оборудования. Для каждого вида сетей (электросети, тепловые сети и т.д.), наружных и внутренних коммуникаций готовятся отдельные документы.
• Генпланы. Особенностью является совмещение (наложение) на одном листе топографического, инженерно-топографического или фотографического плана местности и собственно чертежа проектируемого объекта.

Определение 3

Генеральный план – это проектный документ, в соответствии с которым ведется планировка, застройка, реконструкция и иное градостроительное освоение территории.

• Электрические схемы. На этих схемах обозначают связи между компонентами устройств, работу которых обеспечивает протекание электроэнергии. Схемы нужны для подключения установки и поиска неисправности в цепи.

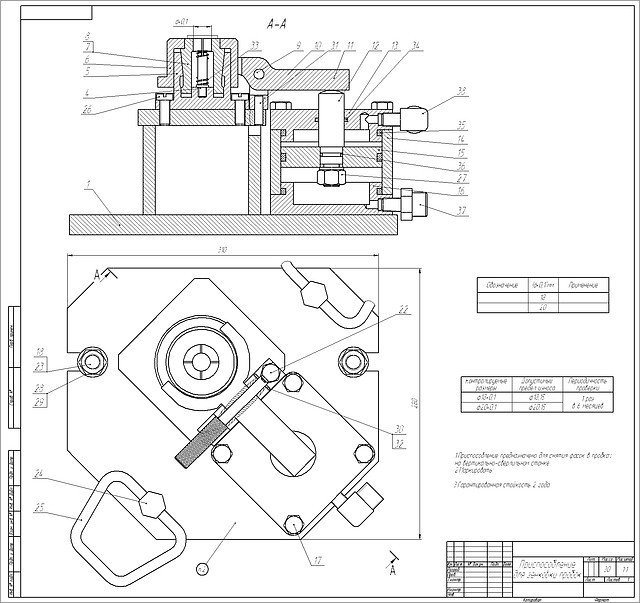

Условные обозначения на общетехнических и машиностроительных чертежах

На общетехнических чертежах условно показывают:

• Радиусы (буква R).
• Диаметры (перечеркнутая окружность).
• Сферические поверхности.
• Отверстия. Для облегчения чтения чертежа отверстия изображают упрощенно.
• Толщину тонких объектов.
• Сложные линии пересечения контуров.
• Такие детали, как спицы (небольшой толщины), винты, заклепки, шпонки.

В машиностроении применяются свои условные обозначения на чертежах. Специальными знаками обозначаются типы соединений (сварка, пайка, клеевое), шероховатость поверхностей, резьбовые элементы.

Важная группа обозначений – допуски. Допуски расположения поверхности и формы помещаются в разделенных на части прямоугольных рамках. Первая часть – знак типа допуска, вторая – числовое значение допуска в миллиметрах, третья – обозначение поверхности, к которой относится допуск. Также отмечают допусти соосности.

Виды допусков расположения

Соблюдение всех размеров, разрешённых отклонений, указанных на рабочих чертежах, определяет качественную и долговечную работу собранного агрегата. С этой целью задают допуски расположения. Они определяют взаимное ориентирование и расстояния между отдельными плоскостями соседних деталей. К ним относятся следующие параметры:

• параллельности и перпендикулярности;
• угла наклона образованного поверхностями двух соседних деталей;
• соосности (стабильность расстояний между валами);
• пересечение осей;
• симметричности (степень сохранения симметрии одной части детали относительно другой).

Допуск расположения необходим при сборке отдельных деталей устанавливаемых в готовый агрегат. Его делят на две категории: зависимый и независимый.

Отклонения и допуски расположения

От точного места взаимного расположения отдельных деталей зависит его правильное и длительное функционирование. Обеспечение правильности сборки определяет допуск расположения. Он устанавливает приемлемое ограничение параметров соседних поверхностей. Это ограничение задаётся специально выделенным полем. Отклонения расположения соседних поверхностей могут быть независимы друг от друга.

Суммарные допуски

Все виды разрешённых отклонений, указываются для конкретной части изделия. Отмеченные данные суммируются. Полученный результат называется суммарным допуском. К нему относятся:

• параметры различных биений (радиального, торцового);
• результирующие характеристики формы обработанной заготовки.

Итоговое значение определяется как расположение контрольных точек вдоль заданной прямой или линии более высокого порядка.

Условные обозначения на строительных чертежах

Из всех строительных чертежей наименее жесткие требования стандартов к генпланам. Условные обозначения деревьев, цветников, кустарников рекомендуются ГОСТом 21.201-2011, но допускаются отклонения с вольным изображением ландшафтных элементов. Для планов озеленения или малых архитектурных форм акцент устанавливается на эффектности подачи визуального образа.

Совсем другое отношение к чертежам топографическим. На них каждый объект, от железнодорожного переезда до стоящей на берегу реки сосны, изображаются в точном соответствии с требованиями ГОСТ 21.204-93. Элементы проектируемых зданий изображают упрощенно, чтобы избежать избыточной детализации при слишком мелком масштабе. Отдельные фрагменты здания на чертеже заменяются на более простые, удобные для вычерчивания элементы.

Упрощения и условные обозначения на чертежах марок АР, АС и КЖ регламентируются ГОСТом 21.201-2011. В этом стандарте отражены правила вычерчивания:

• Стен (с проемами, перемычками, утолщениями, парапетами, а также перегородок из стеклоблоков).
• Опор и колонн (железобетонных, металлических).
• Ферм, плит, связей.
• Оконных проемов с различными типами открывания.
• Ворот, дверей различного типа.
• Отмосток, лестниц.
• Арматурных изделий, крепежных элементов.

Специфически изображаются материалы в сечениях конструктивных элементов. Каждый материал имеет собственный упрощенный рисунок. Только условные обозначения используются для вычерчивания элементов инженерных систем, которые в реальности имеют сложную конфигурацию.

гост

10356—63
Группа Г12

Несоблюдение стандарта преследуется по закону

Настоящим стандартом устанавливаются термины, определения и ряды предельных значений для отклонений формы и расположения плоских и цилиндрических поверхностей.

Настоящий стандарт не распространяется на те изделия, для которых предельные отклонения формы и расположения поверхностей установлены в ранее утвержденных стандартах.

I. ОБЩИЕ ОПРЕДЕЛЕНИЯ

L Отклонение формы — отклонение формы реальной поверхности или реального профиля от формы геометрической поверхности или геометрического профиля. Шероховатость поверхности при рассмотрении отклонений формы исключается.

Примечание. Определения терминов «реальная поверхность», «геометрическая поверхность», «реальный профиль», «геометрический профиль» -— по ГОСТ 2789—59.

• 2. Отсчет отклонений формы производится от прилегающей поверхности или прилегающего профиля.
• 3. Основные виды прилегаю щи х поверхностей и профилей:

а) прилегающая плоскость — плоскость, соприкасающаяся с реальной поверхностью вне материала детали и расположенная по отношению к реальной поверхности так, чтобы расстояние от ее наиболее удаленной точки до прилегающей плоскости было наименьшим (черт. I);

Касательные плоскости

Черт. 1

Перепечатка воспрещена

ГОСТ 10356-63

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

б) прилегающий цилиндр

для отверстия — цилиндр наибольшего возможного диаметра, вписанный в реальную поверхность (черт. 2),

Геометрическая \ поверхность

Прилегающая поверхность

/Реальная поверхность

Черт. 2

для вала — цилиндр наименьшего возможного диаметра, описанный вокруг реальной поверхности;

в) прилегающая прямая — прямая, соприкасающаяся с реальным профилем вне материала детали и расположенная по отношению к реальному профилю так, чтобы расстояние от его наиболее удаленной точки до прилегающей прямой было наименьшим;

г) прилегающая окружность

для отверстия — окружность наибольшего возможного диаметра, вписанная в реальный профиль;

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

ГОСТ 10356—63

для вала — окружность наименьшего возможного диаметра, описанная вокруг реального профиля (черт. 3).

• 4. Отклонение расположения — отклонение от номинального расположения рассматриваемой поверхности, ее оси или плоскости симметрии относительно баз или отклонение от номинального взаимного расположения рассматриваемых поверхностей. Номинальное расположение определяется номинальными линейными и угловыми размерами между рассматриваемыми поверхностями, их осями или плоскостями симметрии.
• 5. Базы — совокупность поверхностей, линий и точек, по отношению к которым определяется расположение рассматриваемой поверхности.
• 6. В общем случае отклонения формы поверхности исключаются при рассмотрении отклонений расположения (кроме радиального и торцового биения). При этом реальные поверхности заменяются прилегающими.

За центры, оси, плоскости симметрии и тому подобные элементы реальных профилей и поверхностей принимаются соответственно центры, оси, плоскости симметрии и т. п. элементы прилегающих профилей и поверхностей.

Примечание. В обоснованных случаях допускается нормировать отклонения формы и расположения совместно, например, непараллельность и неперпендикулярность совместно с неплоскостностью.

2 ГОСТ 10356—63

ГОСТ 10356—63

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

• 7. Допуски расположения охватывающих и охватываемых поверхностей могут быть двух видов — зависимыми и независимым и.
• 8. Зависимым называется допуск расположения, величина которого зависит не только от заданного предельного отклонения расположения, но и от действительных отклонений размеров рассматриваемых поверхностей.

При зависимых допусках должна задаваться предельные отклонения расположения, соответствующие наименьшим предельным размерам охватывающих поверхностей (отверстий) и наибольшим предельным размерам охватываемых поверхностей (валов). При отклонениях действительных размеров от указанных выше предельных значений (в пределах полей допусков на размеры) допускается превышение проставленных на чертеже предельных отклонений расположения на величину, компенсированную отклонениями размеров.

Пояснения к понятию о зависимых допусках расположения приведены в приложении 1 к настоящему стандарту.

• 9. Независимым называется допуск расположения, величина которого определяется только заданным предельным отклонением расположения и не зависит от действительных отклонений размеров рассматриваемых поверхностей.

11. ОПРЕДЕЛЕНИЯ ОТКЛОНЕНИЙ

А. Отклонения формы

• 10. Неплоскост н ость (отклонение от плоскостности) — наибольшее расстояние от точек реальной поверхности до прилегающей плоскости (черт. 4).

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

ГОСТ 10356—63

• 11. Непрямолинейность (отклонение от пря!моли-ценности)—наибольшее расстояние от точек реального профиля до прилегающей прямой (черт. 5).

  Прилегающая прямая

  Заданная длина

  Реальный профиль

  Непрямояинейностъ

Черт. 5

• 12. Элементарными (простейшими) видами неплоскостно-сти и непрямолинейности являются:

а) вогнутость — отклонение, при котором удаление точек реальной поверхности (профиля) от прилегающей плоскости (прямой) увеличивается от краев к середине (черт. 6а);

б) выпуклость — отклонение, при котором удаление точек реальной поверхности (реального профиля) от прилегающей плоскости (прямой) уменьшается от краев к середине (черт. 66).

Черт. 6

ГОСТ 10356—63

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

• 13. Нецилкндричность (отклонение от цилиндрич-ности) —наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра (черт. 7).

  Черт. 7

Нецилиндричность включает некруглость и отклонение профиля продольного сечения.

• 14. Некруглость (отклонение от круглости)—наибольшее расстояние от точек реального профиля до прилегающей окружности (черт. 8).

  Прилегающая окружность

  Некруглость

  Реальный

  профиль

  Черт. 8

Некруглость характеризует совокупность всех отклонений формы поперечного сечения цилиндрической поверхности.

• 15. Элементарными видами некруглости являются:

а) Овальность — отклонение, при котором реальный профиль представляет собой овалообразную фигуру, наибольший и наименьший диаметры которой находятся во взаимно перпендикулярных направлениях (черт. 9а). За величину

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

ГОСТ 10356—63

овальности принимается разность между наибольшим и наи-меньшим диаметрами сечения, т. е. удвоенная величина некруглости;

б) огранка — отклонение, при котором реальный профиль представляет собой многогранную фигуру (черт. 96). Количественно огранка оценивается так же, как некруглость.

• 16. Отклонение профиля продольного сечения цилиндрической поверхности — наибольшее расстояние от точек реального профиля до соответствующей стороны прилегающего профиля (черт. 10). Прилегающий профиль образуется двумя параллельными прямыми, соприкасающимися с реальным профилем вне материала детали и расположенными по отношению к нему так, чтобы отклонение формы было наименьшим. Отклонение профиля продольного сечения характеризует совокупность всех отклонений формы в этом сечении.

  Прилегающий профиль

  Реальный профиль

  Отклонение

  __профили продольного сечения

  Черт. 10

3 ГОСТ 10356-

ГОСТ 10356—63

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

• 17. Элементарными видами отклонения профиля продольного сечения являются:

а) к о н у с о о б р а з н о с т ь — отклонение, при котором образующие продольного сечения прямолинейны, но не параллельны (черт. 11а);

б) бочкообразность — непрямолинейность образующих, при которой диаметры увеличиваются от краев к середине сечения (черт. 116);

в) седлообразность — непрямолинейность образующих, при которой диаметры уменьшаются от краев к середине сечения (черт. Не).

За величину конусообразности, бочкообразности и седло-образности принимается разность между наибольшим и наименьшим диаметрами продольного сечения, т. е. удвоенная величина отклонения профиля продольного сечения;

г) изогнутость — непрямолинейность геометрического места центров поперечных сечений цилиндрической поверхности (черт. lie). Количественно изогнутость оценивается так же, как отклонение профиля продольного сечения.

Отклонения формы и расположения поверхностей. Основные определения. Предельные отклонения

ГОСТ 10356—63

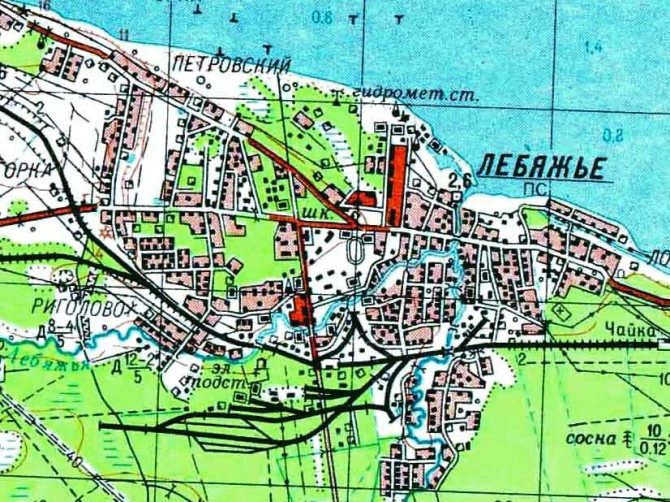

Условные обозначения на топографических схемах

Топографические знаки бывают двух типов:

• Обязательные к применению на всех топографических схемах.
• Используемые по дополнительным требованиям организаций, для которых готовятся чертежи. Преимущественно такие знаки применяют при специализированной топосъемке.

Важная часть топографических схем – имеющиеся на вычерчиваемой местности пункты государственной геодезической сети. По всей стране используется единая система координат. Каждый такой пункт обозначается путем отметки центра и поверхности земли.

Следующий значительный блок – обозначения зданий, строений и их частей. Для строений обозначают материал (графически или буквенно), этажность, назначение. Отдельные пометки предусмотрены для строящихся или разрушенных зданий.

Подлежат обозначению инженерные системы – например, линии электропередач, люки подземных коммуникаций, трубопроводы, линии связи. Множество условных обозначений предусмотрено для дорог.

На топографических картах рисуют и природные объекты – береговые линии, русла рек, сухие русла, отмели, леса и т.д.
