Заточка цепей электропил своими руками — обзор способов

Электропила является незаменимым инструментом не только в области строительства и лесозаготовок, но и для домашнего использования. За время эксплуатации цепь пилы неоднократно будет нуждаться в заточке. Если рабочая область бензопилы или электропилы затупилась, ее можно отдать в специализированный сервис, однако многие владельцы инструмента предпочитают проводить заточку самостоятельно. Чтобы заняться процессом, следует узнать подробно, как наточить цепь электропилы в домашних условиях.

Чем грозит работа тупым инструментом

Цепь электрической или бензиновой пилы предназначена для распиливания твердых и мягких пород дерева, пластиковых изделий. Когда инструментом регулярно пользуются, цепной механизм затупляется, что чревато возникновением неприятных последствий. Изношенный механизм цепи подвергает риску поломки отдельных элементов всего инструмента. При пилении тупой бензопилой расход топлива увеличивается.

Дополнительная информация! Во время работы тупой бензопилой процесс распиливания любых материалов затягивается по времени, а производительность заметно падает.

Чтобы сохранить работоспособность пилы на долгое время, следует своевременно проводить осмотр и заточку цепного механизма. Проверку надо проводить между работами в зависимости от частоты использования инструмента.

Признаки необходимости заточки

Первым признаком того, что обычная пила нуждается в разводке и заточке служит уход в сторону от линии распила или зажим ее в материале. Острая цепная пила позволяет делать разрезы без усилий, сильный нагрев в сочетании с получением слишком мелкой стружки сигнализирует о необходимости вносить коррективы. Опытные специалисты могут определить потребность в заточке по изменению звука.

Дисковые пилы тоже нагреваются, образуется нагар, двигать их становится труднее.

Цепная пила крайне быстро тупится после попадания в грунт. Дальнейшее ее использование ведет не только к повышению мышечных усилий, но и увеличивает нагрузку на узлы бензиновой или электрической пилы.

Цепь может начать вибрировать, расход топлива возрастет, общая эффективность в единицу времени значительно снизится. Отделяемая стружка по размерам будет напоминать муку.

Деформацию зубьев можно определить визуально. Таким образом, на срочность операции укажут общее снижение производительности труда, уменьшение точности, изменение характера звука, округление вершин зубцов, увод инструмента от линии пропила и применение больших физических усилий.

Когда следует приступить к заточке цепи

Понять, что пришла пора затачивать цепь, можно при обнаружении следующих признаков:

• Во время работы необходимо прикладывать больше усилий, а цепь постоянно застревает внутри древесины.
• Пилу часто заклинивает, цепь регулярно провисает и вытягивается.
• Древесные опилки после работы с тупой пилой отличаются неоднородностью, больше похожи на пыль.
• Во время пиления материла появляется дым, пила вибрирует и вырывается из рук.

Если не обращать внимание на вышеописанные факторы, то это может привести к выходу из строя не только цепи, но и всего инструмента. В таком случае придется приобретать новую дорогостоящую пилу. Также тупая цепь может привести к получению тяжелой травмы.

После выполнения рекомендаций, как правильно заточить цепь электропилы, следует оценить качество заточки. Все режущие зубья должны быть одинакового размера и одной толщины. Чтобы добиться такого результата, надо при заточке делать приблизительно одинаковое количество движений с одинаковой силой нажима.

Обратите внимание! Бензиновые и электрические пилы имеют одинаковые зубья. Различия заключаются в количестве и длине шины. У бензопил данные показатели зависят от мощности двигателя. Этот факт позволяет затачивать оба вида пил одинаково одним из выбранных способов.

Как понять, что пора затачивать бензопилу?

Есть несколько способов понять, что главный элемент бензопилы пора наточить, а именно:

• вы прилагаете больше усилий для работы с пилой;
• наблюдается обвисание цепи;
• присутствует вибрация при распиле;
• спил получается рваным.

Если в процессе осуществления каких-либо действий с инструментом вы наблюдаете хоть одну из этих причин, значит необходимо отдавать бензопилу на заточку, либо заточить цепь на бензопилу своими руками. Тем, кто занимается валкой леса или активно работает с древесиной, приходится часто заниматься заточкой бензопилы. В некоторых случаях пила нуждается в заточке по нескольку раз в течение дня.

Тупой инструмент ведёт себя определённым образом, поэтому определяют необходимость затачивания по характеру работы:

• Пила будто шлифует поверхность дерева и не погружается в него сразу.
• При распиле мягких пород приходится сильно давить на шину, что требует повышенных трудозатрат.
• Образуется мелкая тирса вместо крупной стружки.

• Цепь перегревается, чувствуется запах подгорающей смазки.
• Распил получается неточным, край «рваным».

Что нужно получить в результате – оценка качественной заточки

Перед тем, как перейти к рассмотрению способов заострить режущие зубья, хотелось бы уделить внимание еще одному важному моменту – определению качества заточки пильной цепи. Что должно получиться в итоге:

• Острые верхние и боковые режущие кромки
• Одинаковые рекомендованные углы заточки
• Одинаковое расстояние ограничителя глубины
• Одинаковую длину режущих зубьев

Звучит довольно просто, но на деле нужно соблюсти определенные рекомендации. С длиной режущих зубьев все понятно. Достаточно проследить за тем, чтобы она была одинакова, что сделать не так уж и сложно.

Другое дело угол заточки цепи. Здесь нужно понимать для какой распиловки древесины понадобится бензопила – продольной или поперечной? Рекомендуемый угол в плане для продольной составит 10°, для поперечной около 30° с возможной погрешностью до 5°. Величину переднего угла зуба цепи можно определить, ссылаясь на советы производителей. Значение должно находиться в диапазоне от 60° до 85°. Следует приложить усилия, чтобы во время заточки не отклоняться от рекомендованных значений.

И, конечно же, нельзя забывать об ограничителе глубины. Его величина напрямую влияет на производительность бензопилы , присутствие вибраций и возможность появления рывков. Значение ограничителя должно находиться в пределах 0,6-0,65 мм, хотя многие производители и рекомендуют более широкий диапазон – 0,5-0,8 мм.

Способы заточки цепи бензопилы

При любом методе заточки важно знать под каким углом нужно точить цепь бензопилы. Для качественной обработки бензопилы в домашних условиях используются несколько действенных методов:

• с применением напильника;
• при помощи болгарки;
• электрическим станком;
• станком с ручным приводом.

Каждый из способов довольно эффективен, поможет идеально наточить зубья цепи, и на долгое время продлить срок эксплуатации электро- или бензопилы.

Заточка напильником является самым простым и доступным способом, но самым трудоемким. Для этого не требуется наличия электрической сети, провести работы можно в любых условиях. Для затачивания зубьев рекомендуется использовать круглый напильник с мелкой и средней насечкой.

Не всем известно под каким углом точить цепь бензопилы на станке. Для качественной заточки зубьев затачивающее устройство необходимо разворачивать на 180 — 200 градусов. Такой угол легко обеспечить с применением электрического станка или оборудования с ручным приводом.

Популярный способ затачивания режущей части пилы болгаркой имеет некоторые сложности. Диск инструмента может неожиданно лопнуть в процессе и травмировать окружающих.

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

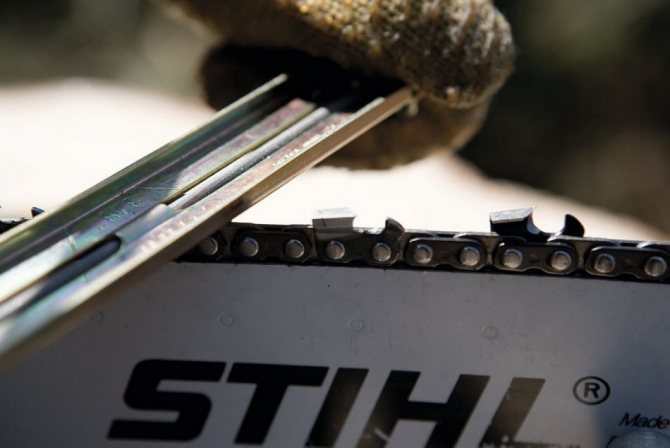

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектом

В комплект входят:

• Круглый и плоский напильники.
• Ограничительный шаблон.

• Крючок для прочистки.
• Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

1. Пилу устанавливают на ровную поверхность.
2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

• УШМ, желательно небольшого размера и мощности.
• Отрезной круг толщиной 2–3 мм.
• Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
2. Пильная шина со специальными пазами-отверстиями;
3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

1. Шину надевают на штыри в точильном устройстве.
2. Прижимают упор точильного устройства к любой твёрдой поверхности.
3. Запускают пилу на максимальных оборотах на 5 секунд.

Основные правила заточки цепи

Чтобы правильно заточить цепь электрической или бензиновой пилы самостоятельно дома или на работе, необходимо соблюдать некоторые простые правила:

• При затачивании напильником количество движений должно быть одинаковым для всех зубьев режущей части.
• Сохранить угол заточки можно только с помощью специального приспособления или станка.
• При стачивании более 90 процентов длины зубьев, режущий компонент следует заменить на новый.
• Напильник применяется в случае не сильного притупления цепных зубьев, только для правки.

Важно! Если слишком сильно сточить режущие части цепи, то во время работы может произойти излом элемента. Неисправность во время процесса пиления может привести к сильному рывку пилы, и, как следствие, падению человека на работающий агрегат.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

1. Лопатка.
2. Основное звено.
3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

1. Торцевое лезвие.
2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок. Станок бывает двух видов:

1. Механический.
2. Электрический.

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

Почему возникает проблема

Бензопила представляет собой ручной инструмент, используемый для распила древесины, а его режущим элементом является цепь с кромкой из зубьев, заточенных в особом порядке. Несмотря на относительную мягкость дерева, в ходе активной эксплуатации режущий участок подвергается естественному износу с затуплением кромки и появлением мелких дефектов в виде сколов и деформаций. В результате этого устройство перестает эффективно выполнять свои функции, что выражается в значительном утяжелении и удлинении процесса пиления. Заточка цепи бензопилы своими руками позволяет вернуть инструменту прежнюю работоспособность. Это стандартная операция, которая может осуществляться с использованием различных приспособлений.

Как определить момент, когда пришло время затачивать цепь? За выраженные признаки существенного износа режущего инструмента принято считать следующие проявления: «гуляние» инструмента из стороны в сторону при пилении дерева; значительное уменьшение скорости разрезания древесины даже на предельных оборотах электродвигателя; появление явных дефектов пиления в форме чрезмерной ширины и неровности распила; появление излишне мелкой стружки измененной конфигурации.

При затупившейся цепи увеличивается время пиления

Затупившаяся цепь резко снижает производительность работ. При пилении приходится прикладывать дополнительные усилия, что, кроме усталости работника, повышает вероятность выхода из строя инструмента, обрыва цепи и повреждения ее отдельных звеньев. Указанные обстоятельства говорят о необходимости решения вопроса о том, как точить цепь бензопилы. В инструкциях на инструмент нет сроков осуществления операции по заточке цепи, он устанавливается в каждом конкретном случае индивидуально по фактическому состоянию режущей кромки.

Характеристики зубьев цепи

Зубья цепи имеют несколько важных параметров. К таким параметрам относят:

• устройство режущего звена (состоит из основания, крепящегося к цепи, лопатки зубца с двумя режущими кромками, ограничителя глубины, который контролирует, насколько глубоко лезвие врезается в дерево, торцевое и верхнее лезвие), режущее действие выполняет не сама цепь, а звенья, то есть, зубцы. Они передвигаются на цепи, как на основании, по дереву, и звено разрезает дерево;
• угол торцевого лезвия, который позволяет цепи разрезать дерево (именно из-за этого угла при распиле формируется древесная стружка).

READ Стамеска для резьбы по дереву: что за инструмент и как выбрать

Для проведения правильной заточки цепи владельцу нужно знать:

• тип металла цепи (мягкий, твердый, средний);
• шаг цепи;
• расстояние ограничителя глубины.

От этих двух параметров зависит, как правильно поточить цепь. Чем мягче металл цепи на бензопиле, тем аккуратнее нужно обращаться с напильником при ручной заточке. Верхний край напильника в процессе затачивания должен располагаться под углом 90° в вертикальной плоскости и 30° или 10° — в горизонтальной.

Какой должна быть наточенная цепь

Перед тем как закончить данную статью, хотелось бы уделить внимание ещё одному не маловажному вопросу: «Какой должна быть наточенная цепь?» А именно, какой результат необходимо ожидать в итоге:

Заточенные углы должны быть одинаковыми и под определённым градусом

Здесь важно знать, кукую распиловку древесины вы будете производить данной цепью. Если продольную, то угол заточки не больше 10 градусов, для поперечной выставляют 30 градусов. Верхние и торцевые режущие кромки должны быт острые и иметь стальной блеск. Все зубья должны быть определённого размера и не отличаться друг от друга

Здесь довольно всё просто, главное быть предельно внимательным. Оптимальное расстояние ограничителя глубины. Ведь этот показатель непосредственно влияет на эффективную работу бензопилы. Рекомендуемое значение ограничителя должно находиться в пределах 0,6-0.7 мм.

Своевременная заточка цепи поможет продлить срок службы не только режущих элементов, но и всей бензопилы в целом. Поэтому следите за своим инструментом и он не принесёт вам хлопот.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Механизированная заточка на станке

Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами.

Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей. Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь.

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики:

• Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи;
• Возможностью регулирования угла заточки, в пределах, указанных ранее;
• Наличие сменных шлифовальных дисков;
• Постоянным значением ширины реза.

Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом. Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала.

Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку.

Безопасность проведения работ обеспечивается откидным предохранительным щитком.
