Как выставить зажигание на бензопиле STIHL 180

Описание и назначение пилы

Творение германских инженеров — бензопила штиль 180, разрабатывалась специально для выполнения легких задач на садовых участках, увы практика показывает её эксплуатации, хорошо подходит и так же для решения более сложных задач. К примеру, пила просто совладевает с распилом десята кубов леса на чурки, при всем этом издержит намного меньше горючего, чем это нужно более массивным моделям бензопил Штиль.
На бензопилы штиль 180 устанавливается шины разных размеров. В комплектации стандарт оснащается шиной длиной 14 дюймов, однако если есть желание устанавливается и 16. Это наращивает скорость проведения работ, увы может отразиться на том, как длительно инструмент не востребует ремонта мотора, ввиду завышенной нагрузки туда.

Движок мотопилы двухтактный, одноцилиндровый и употребляет для выполнения работ смесь бензина с маслом. Пропорция консистенции 1:50, т. е. для изготовления 5 л. готовой консистенции будет нужно всего 100 мл масла.

Корпус бензопилы Штиль 180 сделан из ударопрочного пластика и даже не имеет железных деталей, что позволило производителю значительно понизить вес, сравнительно с подобными пилами других брендов.

Предварительный шаг

Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.

Повышенное внимание при чистке пилы следует уделить месту где размещена ведущая звездочка бензопилы, т. к. это самый грязный участок.

В местах огромного скопления масла, есть вариант помыть незапятнанным бензином.

Подшипники для цепной бензопилы

Многие сельские жители, а также дачники, фермеры и владельцы больших приусадебных хозяйств имеют в своем арсенале российскую или импортную цепную бензопилу. Это простой и надежный инструмент, оснащенный одноцилиндровым двухтактным карбюраторным двигателем, который можно использовать как при строительных работах, так и для заготовки дров или для ухода за древесными насаждениями. Конструкция бензопил целенаправленно делается предельно упрощенной, чтобы пользователи могли самостоятельно проводить регламентные и ремонтные работы, находясь вдали от больших городов и официальных сервисных центров. Помимо множества других важных операций, таких как замена и регулировка свечей, прочистка топливного фильтра и глушителя, обслуживание и ремонт бензопил включает смазку или замену подшипников

Поскольку они играют одну из ведущих ролей в обеспечении работы бензопилы, этому аспекту обслуживания приходится уделять самое пристальное внимание

Технические характеристики

Бензопила Штиль 180 имеет последующие технические свойства:

• рабочий объем мотора 31,8 см 3 ;
• мощность мотора 2.7 л. с;
• вес пилы без бензина, масла и пильной шины составляет всего 3,9 кг;
• цепь Picco Micro 3 (PM3), с шагом 3/8 » P;
• объем бака под масло 145 мл. Топливного бака 250 мл;
• параметр звукового давления равен 97 дБ(A).

Эти характеристики являются официальными, т.к. указаны на страницах сайта производителя и находятся в открытом доступе.

Востребованность бензопил Stihl mc 180 среди любителей обусловлена удобством работы и надежностью. Базовая модель весит всего 3, 9 кг. Сабля, длина полотна 35 см позволяет распиливать брёвна или ронять деревья сечением до 30 см. Мощность двухтактного двигателя 2 л. с., что позволяет выполнять все бытовые работы, связанные с поперечным распиливанием досок и даже дров из любой породы деревьев. Емкость топливного бака всего 0,25 л, но это позволяет работать без остановки в течение 45-55 минут.

Применять для заправки следует смесь, состоящую из рекомендованного или трансмиссионного масла с не этилированным бензином АИ-92 и АИ- 95. Соотношение – 25 мл присадки на литр бензина.

Цепь для бензопилы Штиль 180 представляет бесконечную замкнутую ленту из 50 звеньев. Остальные параметры:

• шаг цепи – 3/8 дюйма;
• ширина паза- 1,3 см;
• материал изготовления высокоуглеродистая сталь, хромированная сталь, победитовые напайки.

Рабочий механизм, пильная гарнитура, включает шину, звездочку и систему автоматической смазки.

Система натяжения цепи расположена сбоку, что удобно. Предусмотрено тормозное устройство для цепи.

В зависимости от длины шины и модернизации бензопилы Штиль МС 180 имеется несколько модификаций. Пилы с длиной сабли 35 см относятся к моделям, в маркировке которых присутствует 14, их длина в дюймах – 14. Такая же комплектация по двигателю и его параметрам, но с длиной шины 40 см, называют МС 180 16.

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

• производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
• надевается и закрепляется шина;
• натягивается цепь;
• правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
• топливная смесь заливается в бак;
• масло для смазки цепи заливается в бак;
• проверяется надежность натяжения крепежей;
• согласно инструкции проводится запуск пилы;
• проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
• проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

1. Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента.
2. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв. Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар.
3. Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов).

Техническое обслуживание

Перед эксплуатацией проверяется:

• состояние цепи, заточка;
• натяжка цепи;
• затяжка крепежей;
• заполнение топливного и масляного баков;
• наличие смазки цепи;
• холостой ход и т. д.

После распиловочных работ производится:

• чистка бензопилы;
• ослабляется натяжение цепи (обязательно);
• заточка цепи (при необходимости);
• состояние шины, ее износ;
• обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

• отсутствует топливная смесь;
• нет контакта на свече зажигания;
• обрыв высоковольтного провода;
• топливный насос не качает;
• забились топливопроводы;
• проблемы со свечей;
• не отрегулировано зажигание;
• заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

• нагар на свече зажигания;
• свеча износилась, необходима замена (через 100 часов работы);
• карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

• не отрегулирован карбюратор;
• засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Снятие ручки

Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с использованием 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, потом используя сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.

В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.

Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.

Сейчас читают: Свеча зажигания на бензопилу: какой зазор и как выбрать?

Устройство

Бензопила stihl ms 180, имеет достаточно ординарную конструкцию, созданную для обслуживания юзерами без определенного опыта. Карбюратор пилы сконструирован таким макаром, чтоб отсутствовала возможность его регулировки на большинство оборотов двигателя. Единственный имеющийся регулировочный винт, отвечает за стабильную работу на холостом ходу.

Бензопила stihl ms 180 состоит из следующих конструктивных элементов:

• двигатель;
• стартер;
• маховик, он же вентилятор охлаждения;
• модуль зажигания;
• сцепление;
• механизм тормоза пильной цепи;
• карбюратор;
• воздушный фильтр со сменным фильтрующим элементом;
• баки масляный и топливный;
• глушитель;
• боковая крышка с механизмом регулировки натяжения цепи;
• рукоятка управления и ручка пилы.

Читайте:

Рассмотрим устройство бензопилы, и как происходит работа основных элементов подробнее.

Для запуска двигателя, необходимо потянуть за шнур стартера.

Стартер передает усилие через маховик на коленчатый вал и приводит в движение поршень. В этот момент, под действием воздушного импульса из картера двигателя, предающегося по специальным каналам к карбюратору, топливный насос начинает подачу бензина с маслом в карбюратор, где образуется топливно-воздушная смесь и поставляется под поршень.

В то же время в момент нахождения поршня в ВМТ (верхней мертвой точке), от катушки зажигания подается электрический разряд на свечу зажигания, которая воспламеняет топливную смесь под поршнем в цилиндре и заставляет поршень двигаться вниз, совершая тем самым рабочий ход.

После того как прошел успешный запуск, пила циклично повторяет все рабочие процессы и стабильно работает.

Поломка системы подачи топлива (СПТ)

В процессе работы некоторые сталкиваются с тем, что топливная смесь прекращает подаваться в цилиндр. Такая проблема может произойти по нескольким причинам:

SHTIL MS 180: сборка

• Грязный фильтр. В этом случае нужно убрать шланг и проверить струю топливной смеси. Фильтр придется почистить или заменить. В качестве профилактики данную деталь следует менять раз триместр.
• Засоренный сапун. Удостовериться в данной теории можно отсоединив шланг. Обнаружив засор, прочистить его стоит тонкой иглой.
• Маленькое количество топлива. Следует следить за тем, чтобы топливная смесь регулярно присутствовала в баке и правильно подавалась в двигатель. Перебои с подачей возможны по причине засорения фильтра. Чтобы подобных проблем не возникало, необходимо время от времени чистить фильтры.

Очень важно для бензопилы выбирать топливо хорошего качества. К тому же нужно следить, чтобы в баке его количество соответствовало норме.

Сама по себе пила STIHL является довольно простым оборудованием. Однако вопреки этому у многих возникают сложности с ее ремонтом, ведь причин поломки может быть очень много. Поэтому прежде чем приступать к ремонту, следует произвести диагностику и выявить причину.

READ Разборка Перфоратора Boch 2 28

Поставляется бензопила в коробке. Сразу отмечу, что шина в упаковке для 180-го в коробку не входит, поэтому ее либо дают отдельно, либо сгибают и утрамбовывают.

Не покупать,пока не посмотришь видео!Обзор Stihl MS-180 бензопила штиль.

Распаковываем,собираем,проверяем,запускаем бензопилу Stihl MS—180.Обсуждаем рекомендации по использованию.

Во избежание возгорания, запуск необходимо проводить на безопасном расстоянии от места заправки бензопилы.

Рассмотрим, как усилие от двигателя передается на ведущую звездочку и заставляет её крутить цепь пилы. Для этого, бензопила stihl ms 180, имеет центробежное сцепление, которое устанавливается вовнутрь ведущей звездочки и жестко закреплено на коленчатом валу двигателя.

При увеличении оборотов двигателя, сцепление разжимается и, упираясь в корпус звездочки, передает на неё усилие от коленчатого вала двигателя, заставляя её вращать цепной механизм.

Следующий элемент бензопилы Штиль 180, это тормоз пильной цепи. Устройство тормоза достаточно простое и состоит из рычага управления и металлической пластины, обхватывающей ведущую звездочку и установленной в корпусе пилы. В рабочем положении, пластина тормоза цепи надежно удерживает барабан звездочку.

В момент, когда тормоз пильной цепи установлен в рабочее положение, запрещено увеличивать количество оборотов двигателя, т. к. это приведет к нарушениям в механизме сцепления.

Как заменить шнур стартера

Достаточно часто шнур стартера нуждается в замене, по причине разрыва. Давайте разберемся как его можно заменить, не обращаясь при этом в сервисный центр.

Бензопила «STIHL 180» замена сальников коленвала.

Снять стартер с бензопилы STIHL 180 достаточно просто, даже не снимая блока ручек, для этого потребуется раскрутить винты крепления и снять крышки масляного и топливного баков. После чего немного приподняв и развернув стартер, вынуть его с посадочного места.

Шнур стартера наматывается на специальный барабан, который установлен в корпусе детали. Для замены шнура, нет необходимости снимать барабан, достаточно снять оборванный шнур и намотать новый.

Используйте для замены оригинальный шнур STIHL подходящего диаметра сечения. Если шнур будет толще, количество витков шнура, намотанных на барабан, уменьшится, что приведет к снижению рабочего хода стартера.

После того как шнур намотан на барабан, необходимо продеть через корпус стартера и установив рукоятку зафиксировать её при помощи нескольких узелков сделанных друг за другом. Далее проверяется рабочий ход стартера, и если все в порядке, деталь устанавливается на место.

Видео, в котором показано как заменить шнур стартера самостоятельно можно посмотреть ниже. Мастер подробно комментирует все этапы замены начиная со снятия стартера и заканчивая установкой.

Снятие маховика

Маховик бензопилы Штиль 180 закручен с огромным усилием, для его снятия будет нужно головка с железным воротком. Гайка, удерживающая маховик, откручивается головкой на 13.

Для блокировки коленчатого вала от проворачивания, необходимо открутить свечу и через свечное отверстие установить стопор поршня, если его нет, используются старенькый шнурок от стартера, с навязанными ему узлами и погруженного в цилиндр через свечное отверстие.

Категорически запрещено задерживать маховик от проворачивания с использованием установки меж его ребрами и корпусом силовой отвертки и иных инструментов, при таком методе блокировки от проворачивания, лопасти маховика не способны выдержать нагрузки и обламываются.

Разборка бензопилы штиль 180 часть 1

Тут видео мы покажем для вас как, выполнить смену поршневой группы на бензопиле Stihl MS180,сальники коленвала.

Если поршень в цилиндре заблокирован, конечно откручивать гайку маховика. Резьба в гайке рядовая, потому крутить необходимо в левую сторону. Ослабив гайку, снимать её до конца вы не будете, довольно вывернуть до момента, когда её верхняя кромка сравняется с кончиком вала, после этого выколотка из мягенького металла устанавливается на гайку и делается резкий удар по ней. Таким макаром, маховик от резкого удара соскакивает с вала и его можно просто снять без помощи дополнительных инструментов.

Сейчас читают: Фрезер Makita RP2300FC. Обзор, характеристики, отзывы

SHTIL MS 180: сборка

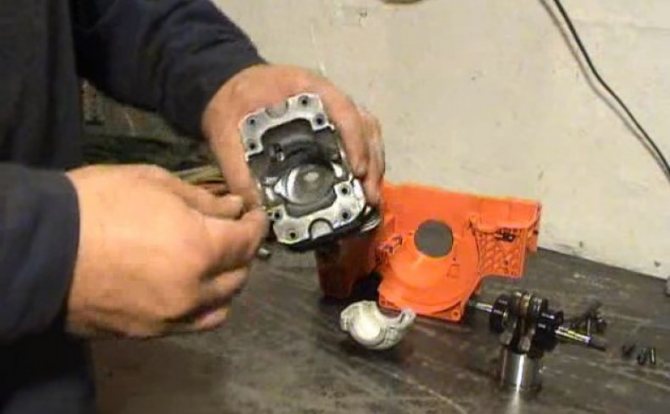

Группа : Сборка и обзор деталей бензопилы Stihl MS 180.

Собирать пилу stihl ms 180 назад, довольно легко, главное придерживаться последующего метода:

1. Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Штиль 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
2. Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки надо сделать на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить нашему клиенту остается в сборе в место посадки в цилиндре;
4. Дальше обезжирить место установки картера и сам картер, затем промазать герметиком и установив в район закрутить 4 винта крепления;

Чтоб собрать пилу Штиль 180 как вам надоест момента как собран движок, необходимо соблюдать оборотную последовательность разборки. Принципиально отнестись к процессу пристально не запамятовать установить тяги на карбюратор, и подключить провод зажигания.

Ниже посмотрите разборку штиль 180 на видео, оно изготовлено для малоопытных юзеров, в персональном компьютере тщательно показан процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится довольно легко, главное до начала работы хорошо очистить пилу и даже не спешить. Для возможности маленькие детали не потерялись, необходимо использовать контейнеры, на которых, в ходе стоит раскладывать запчасти.

Замена Сальников Коленвала Китайской Бензопилы

1. Первый импровизированный ремонт бензопилы: выпал стопорное кольцо поршневой палец (во время ремонта китайской бензопилы двигатель должен быть полностью разобран, заменены все прокладки, сняты фиксаторы поршневых колец, сняты поршневые компрессионные кольца, исключены трещины поршня и цилиндра или хромирование или никелирование на внутренней поверхности цилиндра).

2. Самовосстановление бензопилы: горячая бензопила останавливается и бездействует (причина. проблемы с расход топлива, для устранения неисправностей бензопилы см. карбюратор и топливопровод.

3. Маховик откручен и сломал вал (очередной ремонт самодельной бензопилы).

4. Сломался ключ заклинания.

5. Не работает привод масляного насоса (Пластик).

6. Игла полетела подшипник барабана.

7. Неисправность бензопилы: перегорела тормозная лента (и расплавил крышку).

8. Трещины появились в пластиковые крышки шар и стартер (требуется ремонт китайской бензопилы).

9. Эта часть оторвалась барабанщик, где весна влияет.

10. Сгорел прокладка глушителя.

11. Ремонт бензопилы своими руками: ржавый игольчатый подшипник внутри барабана сцепления (его необходимо очистить, вымыть и смазать так, чтобы цепь не работала на холостом ходу, сцепление поворачивалось по часовой стрелке).

12. Сломался пластик Начальная ось (можно заменить металлическим болтом).

13. Сделай себе ремонт бензопилы: взрыв пусковая весна (заменить на новый).

14. Сломался стартовый барабан (Чтобы этого не произошло в будущем, вам необходимо заменить заводскую веревку плоской нейлоновой веревкой).

пятнадцать. Ремонт китайской бензопилы: проверьте в выпускном окне цилиндра (под глушителем) и, если да, файл зубной выступ металл, потому что со временем этот выступ повредит поршень и кольцо.

16. Замените прокладку между половинами картера (теперь введите толщину 0,2 мм вместо 0,5 мм), чтобы исключить воздушный поток в картер через плотное уплотнение.

17. Нужно переделать клапан топливного бака (с завода он работает на вакууме в баке, и когда бак нагревается с длительным распиливанием и, как следствие, высоким давлением в нем, бензопила начинает работать беспорядочно). Нам нужно снять ручку бензопилы и увидеть белую крышку сбоку, нам нужно снять ее, удалить под нее черную резину, несколько раз проткнуть крышку шиллом, собрать ее и все. газ не будет вытекать при наклоне и бак сбросит избыточное давление.

18. Сделай себе ремонт бензопилы: залей свечу, «съешь» бензин, пососи воздух в бак (поддон просачивается. Проверьте уплотнения коленвала).

19. Разрывает веревку Стартер при выключении бензопилы (раннее зажигание. снимите стартер и убедитесь, что гайка затянута на валу, проверьте крепления катушек зажигания).

20. Разрывает на холостом ходу (прибавьте скорость винтом «T» и вверните винт «L» до конца, затем открутите его на 1,5 оборота, чтобы устранить утечку воздуха между карбюратором и цилиндром).

21. Сделайте себе ремонт бензопилой: искра выключена (не удалось катушка зажигания)

22. Утечка бензина (изменено крышка бака)

23. Сразу заменить цепь в одиночестве.

24. Сломанный охотник за цепями (снова чинит китайскую бензопилу).

Особенности

Рабочим механизмом пилы является цепь. Изготовление пильных цепей ведут по особой технологии:

1. Режущий элемент изготовлен из высокоуглеродистой стали, а применение хромирования или нанесения на резец победитового слоя. Чем сложнее технология изготовления, тем выше стоимость цепи.
2. Отверстия шарниров шлифуют, чтобы уменьшить трение и продлить срок службы.
3. Заклёпки используют только закалённые по особой технологии.
4. На зубья нанесены метки, по которым можно определить износ и выполнить равномерную заточку.
5. После соединения звеньев в цепь, изделие подвергают растяжке, чтобы обеспечить стабильность размера при работе.

Продуманная система автоматической смазки цепи увеличивает длительность службы. Новые пилы должны подбираться по характеристике, указанной в инструкции по эксплуатации бензопилы Штиль 180.

Необходимо знать, цепи с победитовой наплавкой стоят в 3-5 раз дороже обычных, но заточить их своими руками при ремонте бензопилы Штиль 180 невозможно. Пользуются таким инструментом чаще сотрудники МЧС.

Часто спрашивают, можно ли выполнять пилой Штиль 180 продольные резы. Мощность пилы позволяет работать по распилу древесины только поперёк волокон.

В массе своей отзывы на пилы Штиль хорошие. Есть нарекания на недостаточную мощность инструмента. Необходимо выбирать помощницу под задачи. Лёгкая и доступная по цене бензопила Штиль 180 предназначена для периодического использования. Для работы по валке и разделке древесины существуют специальные изделия. Дома такой вариант применять не оправданно. Инструмент намного тяжелее и пропиливать мелкие дощечки им не с руки.

Цена бензопилы Stihl MS 180 существенно отличается. Самая недорогая базовая модель обычной комплектации. Стоимость аппарата зависит от страны изготовителя. Немецкий или американский продукт дороже китайского по известным причинам.

Современная бензопила stihl ms 180 имеет несколько конструктивных особенностей, о которых нужно обязательно упомянуть.

Конструкция бензопилы

Все бензопилы имеют одинаковую конструкцию, вне зависимости от того, какое устройство, отечественное (Урал, Кедр, Патриот 3816, Карвер — российское производство с китайскими партнерами) или зарубежное (Штиль, Хускварна), например, ремонт бензопилы Патриот 3816 своими руками будет таким же, как и починка зарубежного устройства. Главные комплектующие инструмента:

• Двигатель.
• Топливный бак.
• Стартер.
• Рукоять.
• Шина с цепью.

Общий принцип работы бензопилы прост — мастер резко дергает за шнур, который заводит двигатель, а он в свою очередь, — полотно пилы. Порой, в работе устройства возникают сбои, чтобы устранить их, придется провести демонтаж пилы. Проблемы, которые могут возникнуть с бензопилой:

• Попросту не заводится.
• Заводится, но через время перестает работать.
• Не работает в распиле.
• Падает мощность.

Основные возникающие проблемы связаны с неполадками двигателя (подача топлива, выхлопная система, цилиндро-поршневая система и зажигание), или более мелкие проблемы (проблемы с цепью, смазка, шина, сальник)

Важно рассмотреть каждую проблему более подробно

Если попросту оборвалась цепь, то ее следует заменить на новую. Проблем с решением этой задачи возникнуть не должно. Ремонт же других частей пилы может занимать до нескольких часов.

Как бы банально ни звучало, если бензопила не заводится, то нужно проверить бак на наличие бензина. Если топливо в системе есть, то, возможно, забился сапун, выравнивающий давление при подаче топлива. Сапун можно прочистить при помощи острого шила или иглы. Свечным ключом выворачиваются свечи и прочищаются наждачной бумагой. Можно также провентилировать камеру сгорания. После этих процедур пила должна завестись.

Если пила выключается автоматически, то, скорее всего, неисправен пусковой механизм. Но иногда бывает, что дело не в нем. В этом случае нужно вывернуть свечи и тщательно их осмотреть. Если на них видны следы топлива, то, значит, что неверно отрегулирован карбюратор. Свеча должна быть очищена и помещена обратно, предварительно перекрыв подачу топлива.

Если на свечи виден черный нагар, то дело, может быть в некачественном масле, плохо налаженном карбюраторе и неправильно рассчитанном соотношении масла и бензина. В этом случае также нужно прочистить свечу и поместить ее обратно.

Во время проверки свечи нужно рассмотреть расстояние между электродами. Оптимальным просветом является расстояние от 0,5 до 0,65 мм. Использованную прокладку нужно сменить на новую.

Важно также проверить устройство на наличие искры. Это легко проверить: нужно соединить свечу с кабелем зажигания, с помощью плоскогубцев соединить цилиндр и гайку свечи и затем наблюдать за присутствием искры

Если ее нет, свечу надо поменять. Если при смене свечи выяснилось, что и другая не выдает искры, то проблема может заключаться в неработающем контакте со свечой или высоковольтном проводе.

Демонтаж сцепления и привода маслонасоса

До того как разобрать сцепление, нужно демонтировать ведомую звездочку. Для этой цели аккуратненько вынимаем стопорную шайбу из пазов на валу и снимаем звездочку и игловатый подшипник.

Высочайшей головкой на 19, нужно открутить сцепление. Резьба у него левая, потому откручивается оно в сторону шины, а не задней части пилы Штиль 180.

Раскрутив и убрав сцепление, необходимо сходу снять отражающую пластинку и привод масло насоса, это сделать просто, т. к. они без любого крепления насажены на вал.

Сейчас читают: Как точить цепь штиль

Финишные работы

В ряде моделей элементы управления движком, блокировки пуска и системой аварийной остановки выведены на ручки, к месту захвата руки оператора. Собрать ручку бензопилы рекомендуется после подготовительной зачистки контактов всех электронных и механических коммуникаций.

Самостоятельная сборка бензопилы — это часть ремонтных работ, требующая особенного внимания. Успеху конечного результата содействует верная последовательность операций, довольно высочайшее качество деталей, прокладок и других расходных материалов.

,,Ручка тормоза,,бензопилы.

Подтекает масло для смазки цепи

С этой неувязкой в какой-то момент столкнется каждый обладатель инструмента. Предпосылкой таковой неисправности является нарушение плотности в месте соединения масляного насоса и шланга от масляного бака.

Чтоб убрать эту делему придется фактически стопроцентно разобрать бензопилу.

• Если поврежден шланг, то его идеальнее всего поменять на новый. Можно испытать его залить герметиком, за ранее обезжирив и промыв.
• Масло подтекать может из-за того, что засорился либо сломался масляный фильтр пилы. Его следует проверить и прочистить либо поменять.

Карбюратор, глушитель и катушка зажигания

Для снятия карбюратора, нужно иметь головку на 8 и удлинитель, с использованием которого комфортно раскручивать гайки крепления карбюратора и воздушного фильтра. Пока демонтировать карбюратор, нужно отсоединить провод зажигания и тягу воздушной заслонки от рычага управления движком и снять рычаг, только после чего снимается воздушный фильтр и карбюратор.

Глушитель Штиль 180 крепится 2-мя гайками, раскрутив которые необходимо потянуть его на себя лично, он просто снимется.

Катушка крепится на два винта, для снятия нужно просто их раскрутить.

Поломка карбюратора

Карбюратор Штиля характеризуется наличием всего одного винта, который отвечает за регулировку холостого хода (ХХ). Во время работы оборудования очень важно обращать внимание на то, с какой частотой происходит вращение винта при ХХ. Настроить данные параметры можно путем проверки воздушного фильтра и искрозащитной задвижки.

О том, что карбюратор бензопилы требует регулировки, говорят следующие признаки:

• двигатель очень плохо заводится и практически сразу выключается;
• большое потребление топлива, сильный выхлоп;
• заводские настройки бензопилы сбиты;
• неправильная работа воздухоочистительной системы;
• изношенная поршневая система.

Стоит сразу обратить ваше внимание, что регулировки карбюратора пилы является довольно сложным процессом. Если оборудование перестало внезапно работать, следует произвести такие действия:

• Открыть и закрыть крышку топливного бака.
• Достать и высушить свечу.
• Проветрить камеру сгорания.

Если данные действия не дали результата, необходимо проверить воздушный фильтр и пригодность свечи. В случае если проблема оказывается в карбюраторе, следует обратиться в сервисный центр. Данные работы довольно сложные, и выполнить их самостоятельно в домашних условиях практически невозможно.

Снятие и разборка мотора

Движок задерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия нужно их раскрутить, далее аккуратненько вытащить движок из места посадки и резинового патрубка карбюратора.

Для разборки мотора раскручиваются 4 винта картера, и он снимается, дальше есть вариант вытащить коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не просит дополнительных инструментов, если, подшипники были напрессованы на вал с усилием, то для демонтажа пригодится особый съемник.

Для снятия поршня с шатуна, будет нужно вытащить стопорное колечко из посадочного гнезда, с помощью тоненькой отвертки, дальше с обратной стороны выдавливается поршневой палец, после этого поршень убирается в сторону.

Модификации бензопилы Штиль 180

Наряду с основной модификацией пилы, компания Stihl выпускает улучшенный вариант бензопилы Stihl MS 180. Для обозначения тюнинговой модели применяется префикс C-BE.

Бензопила Stihl MS 180 C-BE имеет следующие улучшения:

1. STIHL ElastoStart – механизм плавного запуска. Реализован при помощи установки в стартер бензопилы специальной пружины, которая компенсирует сопротивления двигателя при пуске, делая запуск плавным и легким.
2. Система быстрого натяжения цепи, предназначена для регулировки натяжения цепи без применения для этого каких-либо дополнительных инструментов, что очень удобно, т. к нет необходимости постоянно носить с собой универсальный ключ.
3. Боковое устройство натяжения цепи, некоторые модели, не оснащенные механизмом быстрого натяжения цепи, имеют небольшое улучшение стандартного механизма натяжения. Проще говоря в таких инструментах, натяжной винт механизма расположен на боковой крышке, что делает натяжение цепи гораздо удобнее, чем в стандартном исполнении.

Выявление проблем в запуске агрегата

Может возникнуть проблема при которой не заводится STIHL 180. Она, как правило, связана с поломкой стартера. Фактически не происходит запуска агрегата после натяжения шнура.

Причинами отказа в запуске стартера могут быть:

• Выход из строя пружины.
• Треснутый либо поломанный шкив.
• Порыв троса для запуска.

Перед тем, как выяснить причины поломки, и приступить к ремонту стартера бензопилы, снимается корпус бензопилы. Для этого откручиваются винты, которые удерживают крышку со стартером.

При этом применяются отвертки или специальный инструмент. При визуальном осмотре стартера выясняются причины почему инструмент не завелся.

Повреждение шкива трещинами и разрывами отражается на выполнении инструментом работ. Обнаружение механической неисправности либо дефектов в месте крепления пружины плавного спуска.

Уязвимым является место прикрепления, а также вставляемый в него кончик данной пружины. При выявлении неисправностей либо повреждений отдельных деталей стартера, производится их замена на новые.

Разборка и обслуживание поршневой системы бензопилы STIHL 180 – видео

Отремонтировать качественно агрегат можно при полном соответствии деталей марке бензопилы. Такая же схема замены запчастей действует и по отношению к электропилам при ремонте своими руками.

Бензопилу STIHL используют чаще всего для распиловки дерева и строительных работ. За счет своей многофункциональности, пилу используют очень часто. Главным преимуществом Штиля MS 180, является низкий уровень вибрации. Как и любая техника, бензопила может выходить из строя и требовать обслуживания и ремонта, поэтому важно понимать, с какими проблемами вам, возможно, придется столкнуться и как их устранить.

Комплектация

В стандартной комплектации с пилой, в обязательном порядке присутствует шина на 35 сантиметров (14 дюймов) и цепь, подходящая для этой длины шины (50 звеньев). Производитель заботится о безопасности покупателей и уже в стандартной комплектации предлагает покупателям защитный чехол на шину инструмента.

Также в комплекте имеется универсальный ключ-отвертка, для вывинчивания свечи зажигания, откручивания боковой крышки и натяжения цепи, и регулировочная отвертка, для настройки холостого хода.

В обязательном порядке к любой пиле поставляется инструкция по эксплуатации, в которой подробно описано как пользоваться бензопилой Штиль 180, а также как проводить диагностику и ТО.

Зажигание

Основным в этой группе неполадок является двигатель.

Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

Сравнение пилы с конкурентами: преимущества и недостатки

Основными конкурентами Штиль 180, являются пилы шведского концерна Хускварна. Качество изделий Штиль и Хускварна считается одинаковым, а вот в зависимости от личных предпочтений, многие пользователи склонны хвалить ту модель, которую используют.

Исходя из конструктивных особенностей, можно выделить один сугубо технический момент, который немного возвышает Штиль 180 над конкурентами. В штиль мс 180 на поршне двигателя установлено два компрессионных кольца, это дает:

• стабильное расположение поршня в цилиндре;
• увеличенную компрессию;
• усиленное охлаждение (как известно, кольца передают тепловую энергию от поршня к цилиндру и соответственно, чем площадь соприкосновения больше, тем больше энергии уйдет на цилиндр и поршень лучше охладиться).

Все эти моменты делают бензопилу Штиль 180 немного надежнее конкурентов, но это личное мнение автора статьи, основанное на опыте ремонта и эксплуатации бензопил Штиль и Хускварна, и не несет официального характера.

Видеообзор инструмента, с комментариями автора, в котором происходит сборка новой бензопилы и подготовка к эксплуатации, можно посмотреть ниже.

Когда нужна замена поршня

Обстоятельств, по которым поршень нужно поменять, как вобщем, и на сто процентов поршневую, вам понравятся много, однако нашему клиенту остается их делят на естественные и показавшиеся по завершении неверной эксплуатации. Естественные, это износ образовавшийся по причине длительной эксплуатации бензопилы Штиль 180. Искусственных еще не просто, к примеру:

перегрев мотора и возникновение термических задиров;

Проводить диагностику ЦПГ нужно тогда если Штиль мс 180 резко растерял мощность по другому не заводится, при всем этом стартер инструмента не проворачивается. Если проход если стартер проворачивается, увы пила не запускается, при всем этом есть искра и горючее в цилиндр поступает исправно, нужно измерить компрессию в движке.

При возникновении подозрения на задачи с ЦПГ, лучше обратиться в авторизованный производителем сервисный центр, т. к. исключительно в нем бывают вариации без полного разбора точно диагностировать неисправность и если необходимо провести высококачественный ремонт.

9.5 – 11 Атм. считается обычным показателем, когда бензопила Штиль исправно запускается и выдает наивысшую мощность, если компрессия ниже, бывают возможность того, что на цилиндропоршневой группе имеются забияки, или её износ довольно велик. При любых обстоятельствах при пониженной компрессии, для предстоящей диагностики, нужно вполне разбирать пилу.

Найти наличие задиров на поршне, также облом поршневого кольца, можно если снять глушитель и провести зрительный осмотр видимой части поршневой, при всем этом кольца на упругость есть вариант проверить, надавив у них маленький отверткой. На рабочих кольцах будет наблюдаться маленькое хождение, дефектное или зажатое поршневое кольцо ходить не будет.
