Виды сварочных рукавов для полуавтоматической сварки, области их применения и характеристика

Выход на рынок компактных аппаратов для полуавтоматической сварки и их высокая популярность поспособствовали расширению применения сварки практически во всех сферах жизни человека. Так, при помощи полуавтоматической осуществляются различные кузовные ремонты автомобилей. Сварка используется также в промышленном или же частном строительстве. С их применением производят различные металлоконструкции.

• Высокие температуры в процессе сварки.
• Капли расплавленного металла.
• Царапины.
• Различные перегибания.

Внутри рукава его направляющие истираются проволокой, которая подается к зоне сварки. Естественно, все эти воздействия неблагоприятно влияют на аппарат и выводят его из строя. Зачастую, рукав для сварочного полуавтомата ломается самым первым.

Типы

Современные производители сегодня предлагают два вида сварочных рукавов. Это может быть непосредственно рукав или же горелка. При этом внешний вид этих изделий ничем не отличается друг от друга. Оба эти наименования обозначают один и тот же аксессуар.

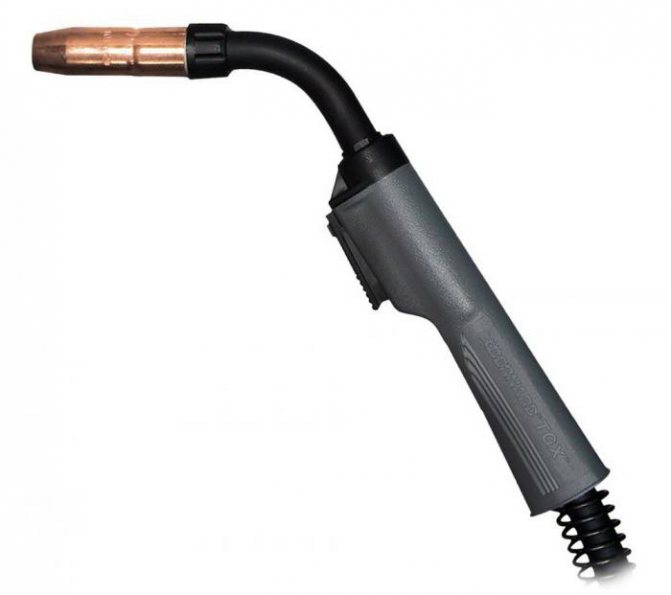

Так, сварочная горелка-рукав полуавтоматов состоит из трех основных элементов. Это непосредственно горелка, рукав, а также разъемы для их соединения. К сожалению, сейчас трудно найти в продаже рукава отдельно. Но можно приобрести почти все составные элементы конструкции или найти аналоги.

Конструкция горелки

Производителей сварочного оборудования много, но устройство горелки одинаково для всех. Отличаются они между собой материалами, размерами, критической температурой и мощностью, механизмами подачи защитной среды (газа, флюса).

Рассматривая конструкцию горелки, стоит отметить, что основными элементами являются:

• сопло;
• держатель;
• наконечник;
• втулка изоляционная;
• основа с рукояткой.

Наконечники и сопла горелок изготавливаются из различных материалов, поэтому срок их службы различен. Широко используется медь, но и от ее качества зависит длительность работы. Для увеличения срока эксплуатации сопла изготавливают из вольфрама. Но при этом возрастает цена. Среднее время работы таких наконечников и сопел составляет 200 часов.

Из-за частой смены расходных материалов данные элементы изготавливаются быстросменными, чтобы сварщик в короткий срок мог их заменить своими руками.

Рукоятка изготавливается из термостойкого изоляционного материала, защищающего сварщика от воздействия электрического тока. На рукоятке располагается кнопка, включающая подачу защитного газа перед розжигом дуги.

Рукоятка соединяется со сварочным аппаратом посредством подающего рукава, в котором воедино собраны:

• питающий кабель;
• витой канал подачи проволоки;
• канал подачи защитных материалов;
• контур охлаждения;
• разъем соединения с аппаратом и механизмами подачи.

Стандартизованная длина рукава начинается от 2,5 м и достигает 7 м. Длина зависит от места и типа выполняемых работ. Чтобы добраться до сварного шва на высоте без подъема аппарата рукав должен быть максимальной длины.

Но стоит помнить, что излишки, сложенные на полу кольцами при прохождении по ним напряжения работают как индуктивные катушки и сильно нагреваются. Вследствие чего может возникнуть короткое замыкание.

Устройство

Итак, рукав для сварочного полуавтомата состоит из резиновой оболочки. Под ней находится достаточно сложная начинка. Так как для полуавтоматической сварки необходима специальная проволока, то в сварочном рукаве находится сложная система. Она представляет собой направляющий канал, подающую спираль. Также внутри может быть трубка из тефлона. У фирм, что производят комплектующие для сварки, может быть разное устройство рукава сварочного полуавтомата.

Внутри рукава также проходит положительный силовой кабель от сварочного к трансформатору. Этот шнур идет к токовому наконечнику, расположенному на горелке. Также имеется два тонких провода. Они подключены к пусковой кнопке.

Виды

За основную классификацию принято деление рукавов для газовой сварки и резки металлов на три основных типа: первый, второй, третий классы.

Для работы со смесями, как ацетилен, пропан/бутан, предполагается первый класс. Отличительный окрас оболочки шланга – красный, а максимальное давление — 0,63 МПА.

При подаче жидкого топлива, например, бензина, керосина или уайт спирит, нужно использовать рукава второго класса. Отличить его можно по желтому цвету.

Кислород же подается через трубки синего цвета, что характеризует третий класс.

Когда вам встретилась трубка черного цвета, помните, что он точно подходит для любых видов работ.

Существует всего два температурных режима эксплуатации шлангов: для работы в обычных условиях (-35/+70 градусов) и холодного климата (-55 градусов).

Для точности и простоты определения того, что за приспособление перед вами, на продукции всегда стоит маркировка. Она позволяет узнать все параметры устройства: вес, расчетное давление, класс, диаметр, прочее.

Расходный материал

Рукав для сварочного полуавтомата является расходным материалом, а точнее, спираль, отвечающая за подачу проволоки. Также эту деталь называют каналом для подачи, направляющим элементом.

Из-за того, что проволока постоянно трется о внутреннюю поверхность рукава, то внутренние элементы активно изнашиваются. Этому также способствует пыль и грязь, попадающая внутрь вместе с проволокой. Особенно активному износу подвержен канал, если работа ведется алюминиевой проволокой. Для работ с алюминиевым материалом применяют тефлоновые трубки.

Эти направляющие каналы являются «расходниками», которые необходимо периодически менять. Также замене подлежит и газовый шланг. Он подвержен разрывам.

Принцип работы

Идущая в комплекте газовая горелка для полуавтомата – это исполнительное устройство для получения сварочного шва в среде защитного газа.

Газовая горелка для полуавтомата

Принцип работы следующий:

• Горелка помещается к основному металлу на расстояние образования дуги.
• Перед началом розжига дуги за несколько секунд в сварочную зону подается защитный газ.
• Напряжение подается на токоподводящий наконечник, а соответственно и на электродную проволоку.
• В сварочной дуге электродная проволока плавится и каплями с потоком газа попадает в сварочную ванну.
• При перемещении горелки вдоль соединяемых элементов образуется сварной шов.
• Среда защитного газа обеспечивает получение качественного и чистого шва.

Во время проведения сварных работ элементы горелки подвергаются воздействию высоких температур. Особенно страдают газовое сопло, токоподводящий наконечник и электродный держатель, также именуемый диффузором и газорассекателем.

Устройство горелки для полуавтомата

• основа горелки;
• изоляционное кольцо;
• электродный держатель;
• токоподводящий наконечник;
• газовое сопло.

Выход из строя, например, токоподводящего наконечника, препятствует подаче сварочной проволоки для заполнения ванны.

Причины выхода элемента из строя

Если рукав полуавтомата сварочного с механическим клапаном вышел из строя или же устройство получило механические повреждения, деталь требует ремонта, либо замены. Чтобы не тратить лишние средства, вначале необходимо продиагностировать узел.

Сильфонный

Сильфонные трубки чаще всего рекомендуют специалисты по установке газового оборудования. Этот вариант самый надежный и наиболее дорогой. Но с учетом очень долгого срока службы (до 30 лет) его стоимость оправдана. Цена от 170 рублей за 60 см готовой подводки.

Сильфонный шланг сделан из нержавеющей стали, сверху – покрытие из ПВХ. Это гарантирует, что он прослужит долгое время: средний срок эксплуатации составляет 25–30 лет. Металлическая оплетка надежно защищает от механических воздействий, а покрытие из поливинилхлорида обеспечивает электроизоляцию и устойчивость к химикатам. Благодаря гофрированной поверхности изделие легко гнется.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько стоит подключить газовую плиту в квартире официально

Сильфонный газовый шланг имеет следующие преимущества:

• может подсоединяться к любому газовому оборудованию: плитам, котлам и пр.;
• имеет присоединительные размеры 1/2″, 3/4″, 1″;
• обладает отличной гибкостью;
• выдерживает давление до 6 атмосфер;
• широкий диапазон рабочих температур: от -50 до +250 градусов (допускается установка на улице, при соприкосновении с раскаленными поверхностями с ним также ничего не произойдет);
• способен выдерживать механические нагрузки, агрессивное воздействие окружающей среды, бытовой химии;
• шланги соответствуют требованиям ГОСТ Р 52209-2004, ГОСТ12.2.063-81, ГОСТ12.2.003-91;
• гарантийный срок службы — до 15 лет;
• срок эксплуатации – до 30 лет;
• способен обеспечить герметичность системы даже при экстремальных нагрузках, например, при землетрясении.

Длина сильфонного газового шланга различается в зависимости от подводка может увеличиваться в размере в 2 раза и имеет следующие параметры (в метрах):

• от 0,26 до 0,52;
• от 0,5 до 1,0;
• от 0,75 до 1,5;
• от 1,0 до 2,0.

А шланги имеют фиксированную длину (в метрах):

• 0,3;
• 0,4;
• 0,5;
• 0,6;
• 0,8;
• 1,0;
• 1,2;
• 1,5;
• 1,8;
• 2,0;
• 2,5;
• 3,0;
• 4,0;
• 5,0.

Вставка диэлектрическая, 1/2″, штуцер-штуцер >>>

Вставка диэлектрическая, 1/2″, штуцер-гайка >>>

Вставка диэлектрическая, 3/4″, штуцер-штуцер >>>

Подводка под размер 1/2″

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 200 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 300 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 400 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 100 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 150 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 200 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 300 см >>>

Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 400 см >>>

Подводка под размер 3/4″

Гибкая подводка для газа, сильфонного типа, 3/4″, штуцер-гайка, 100 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 60 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 80 см >>>

Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 150 см >>>

Гибкая подводка для газа, сильфонного типа,3/4″, гайка-гайка, 200 см >>>

Предложения рынка и цены

Стоимость детали из комплекта вместе с горелкой начинается от полутора тысяч рублей. Наиболее дорогое устройство стоит около 12 тысяч. Каналы для транспортировки проволоки обойдутся максимум в 200-400 рублей.

Доставка рукава для газовой сварки

Стоимость доставки по Москве и Московской области: курьером — 500 руб. (ограничения по курьерской доставке — не более 50 кг и не далее чем 20 км от МКАД в строну области).

Доставка в другие регионы осуществляется транспортными компаниями. Как выбрать транспортную компанию описано на нашем сайте в разделе Доставка по России.

Контактный номер для приема заявок на доставку: +7 (495) 921-34-24 (принимаются по будням с 9.00 до 17.00, в субботу с 10-00 до 14-00, а на сайте — круглосуточно).

Мы не делим заказы на крупные и мелкие, для нас дорог каждый покупатель. Важно, чтобы в следующий раз, когда вам что-нибудь понадобится, вы снова пришли на наш магазин-склад.

Как выбирать

При покупке комплектов для полуавтоматической сварки, необходимо учитывать несколько важных факторов. Так, нужно знать модель аппарата и его функции. Это могут быть работы в средах инертных или активных газов, аргонодуговая сварка или же работа с порошковой проволокой. Стоит учитывать, каким образом устроены соединительные элементы. Наиболее популярный вариант – это KZ-2. Важны и эргономические характеристики горелки. Ручка должна удобно сидеть в руке, а кнопка — быть достаточного размера.

При выборе стоит обратить внимание на диаметр проволоки, для которой предназначен тот или иной аппарат. С обыкновенными сварочными устройствами используют проволоку диаметром от 0,6 до 1,6 мм. Но конкретные устройства могут работать и с более узкими диапазонами размеров – например, 0,2-0,6 мм.

Маркировка

Чтобы точно не прогадать с выбором, помимо цвета нужно обратить внимание и на маркировку, что наносится на каждый шланг для газосварки. Обычно она выглядит так: III-9-2-ХЛ ГОСТ 9356-75. Здесь:

• III — это класс рукава для сварки, третий в данном случае. Это можно понять и по голубой расцветке, но указывать класс на маркировке обязательно.
• 9 — диаметр, в миллиметрах.
• 2 — расчетное давление, в МПа.
• ХЛ — обозначение, подтверждающее, что шланг может быть использован в экстремально холодных климатических условиях.
