Это усилитель, обладающий не только двумя каналами малых мощностей, но и имеющий высокий показатель продуктивности с небольшим коэффициентом тока-потребления.
Данное устройство обеспечивает исключительную ценность для чувствительных “систем” с такими характеристиками, как малое смещение (300 мкВ, типичное), диапазон синфазного сигнала относительно земли и возможность высокого дифференциального входного давления.
Операционный усилитель упрощает конструкцию схемы со следующими расширенными функциями: стабильность единичного усиления, более низкое напряжение смещения — 3 мВ (максимум при комнатной температуре) и «куда меньший» ток покоя — 300 мкА. Серьезные электростатические разряды (2 кВ, HBM) и встроенные фильтры EMI и RF позволяют использовать прибор в самых жестких и экологически сложных “сетях”.
Стоит сказать, что этот аппарат способен функционировать даже в структурах однополярного питания (диапазон 4-30 Вольт), это объясняется наличием сдвоенного внутреннего блока, защищающего всю систему от кратковременных коротких замыканий.
Обозначение и технические характеристики
Компаратор – это устройство, которое сравнивает два разных напряжения и силу тока, выдает конечный силовой сигнал, указывая на большее из них, одновременно производя расчет соотношения. У него есть две аналоговые вводные клеммы с положительным и отрицательным сигналом и один двоичный цифровой выход, как и у АЦП. Для отображения сигнала используется специальный индикатор.
УГО отображение компаратора выглядите следующим образом:
Фото – УГО компаратора
Изначально использовался только интегрированный компаратор напряжения (MAX 961ESA, PIC 16f628a), который известен как высокоскоростной. Он требует определенного дифференциального напряжения в определенном диапазоне, который существенно ниже, чем напряжение сети питания. Эти приборы не допускают никаких других внешних сигналов, которые находятся вне диапазона напряжения сети.
Сейчас гораздо чаще используется аналоговый цифровой компаратор (Attiny/ Atmega 2313), у которого транзисторный ввод. У него вводный потенциал сигнала находится в диапазоне менее 0,3 Вольт и не поднимается выше. Устройство может быть также ультра быстрого типа (стереокомпаратор), благодаря чему входной сигнал меньше обозначенного диапазона, к примеру, 0,2 Вольта. Как правило, используемый диапазон ограничивается только конкретным входным напряжением.
Фото – Компаратор
Помимо простого прибора, также существует видеоспектральный компаратор на ОУ (операционном усилителе). Это прибор, у которого очень тонко сбалансирована разница входа и высокого сопротивления сигнала. Благодаря такой характеристики, операционный компаратор используется в низкопроводимых схемах с небольшим вольтажем.
Фото – схема компаратора
В теории, частотный операционный усилитель работает в конфигурации с открытым контуром (без отрицательной обратной связи) и может быть использован в качестве компаратора низкой производительности. Но при этом, не инвертирующий вход (+ V) находится на более высоком напряжении, чем на инвертирующий (V-). Высокое усиление, выходящее из операционного усилителя, провоцирует выход низкого напряжения на входе в устройство.
Когда неинвертирующий вход падает ниже инвертирующего входа, выходной сигнал насыщается при отрицательном уровне питания, то он все равно может проводить импульсы. Выходное напряжение ОУ ограничивается только напряжением питания. Принципиальная электрическая схема ОУ работает в линейном режиме с отрицательной обратной связью, с помощью сбалансированного сплит-источника питания (питание от ± V S ). Многие приборы, работающие с компаратором, также имеют свойство фиксировать полученные данные при помощи видео-, фото- или документальной записи. Эти электронные принципы не работают в системах, где используются разомкнутые контуры и низкопроводящие элементы.
Фото – простой компаратор
Но у компараторного усилителя существует несколько существенных недостатков:
- Операционные усилители предназначены для работы в линейном режиме с отрицательной обратной связью. Но при этом, ОУ имеет более длительный режим восстановления;
- Почти все операционные усилители имеют конденсатор внутренней компенсации, который ограничивает скорость нарастания выходного напряжения для высокочастотных сигналов. Исходя из этого, данная схема немного задерживает импульс;
- Компаратор не имеет внутреннего гистерезиса.
Из-за этих недостатков, компаратор для управления различными схемами, в большинстве случаев, используется без усилителя, исключением является генератор.
Компаратор предназначен для производственных процессов с ограниченным выходным напряжением, которое легко взаимодействует с цифровой логикой. Поэтому его часто используются в различных термических приборах (терморегулятор, реле температуры). Также его применяют для сравнения сигналов и сопротивлений таких устройств, как таймер, стабилизатор и прочая схемотехника.
Фото – аналоговый компаратор
Видео: компараторы
Достоинства и применение LM358
Операционный усилитель имеет ряд достоинств, о которых нужно сказать. Итак, данное устройство обладает высокой чувствительностью, отличной компактностью и прекрасной надежностью. Кроме того, оно универсально в использовании, ведь не включает в свою систему сложных узлов, выступающих в качестве помех.
Как мы говорили ранее, наш прибор функционирует и при двухполярном процессе, и при однополярным, это объясняется высокой скоростью и максимально-возможной частотой испускания сигнала.
Вследствие наличия таких качественных и эффективных свойств, LM358 находит широкое применение в жизни людей. Его используют в:
- Приставках, вертушках и DVD плейерах;
- Самодельных кинопанорамах;
- Измерителях и счетчиках газа;
- Простых проигрывателях;
- Дигитальных узлах и установках;
- Мультимедийных системах;
- Полевых передатчиках;
- Электродвигательных установках;
- Двигателях и генераторах;
- Датчиках термометра;
- Весах.
Принцип работы
Для того, чтобы продемонстрировать, как работает быстродействующий компаратор с гистерезисом, нужно взять схему с двумя выходами.

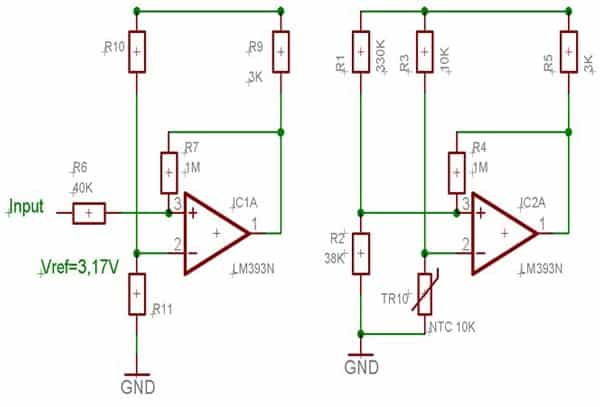

Фото – схема работы компаратора
Схема включения, по которой можно понять принцип работы компаратора, показана выше. Используя аналоговый сигнал во + входе, именуемым «неинвертируемым», и выходе, который называется под названием «инвертируемый», устройство использует два аналогичных разнополярных сигнала. При этом если аналоговый вход больше, чем аналоговый выход, то выход будет «1», и это включит открытый коллектор транзистора Q8 на эквивалентной схеме LM339, которую нужно включить. Но, если вход находится на отрицательном уровне, то сигнал будет равняться «0», из-за чего, коллектор будет находиться в закрытом виде.
Читать также: Бензопила калибр не заводится
Практически всегда двухпороговый или фазовый компаратор (например, на транзисторах, без усилителя) воздействует на входы в логических цепях, соответственно, работает по уровню определенной сети питания. Это своеобразный элемент перехода между аналоговыми и цифровыми сигналами. Такой принцип действия позволяет не уточнять определенность или неопределенность выходов сигналов, т. к. компаратор всегда имеет некий захват петли гистерезиса (независимо от её уровня) или окончательный коэффициент усиления.
Основные параметры LM358
Датчик имеет сразу несколько ключевых параметров. Именно о них и пойдет речь в данном разделе.
Начнем, пожалуй, с “ограниченного усиления”, которое обозначается следующим образом: [gopen.]. Это есть некий показатель, демонстрирующий на какое количество раз “ОУ” развил частоту работы начального сигнала.
Теперь рассмотрим второй по значимости элемент — [vout.] — напряжение на выводе. [vout.] не может быть бесконечным, ведь равенство в переходных фазах обеспечивает именно оно.
И, наконец, [rres.] — результирующее сопротивление, которое показывает максимальный “номинал” применяемых в цепи резисторов.
Назначение
Зачем нужен компаратор и как его использовать без усилителя? В большинстве случаев, этот прибор применяется в несложных компьютерных схемах, где нужно сравнивать сигналы входящего напряжения. Это может быть зарядное устройство для ноутбука или телефона, весы (определитель массы), датчик сетевого напряжения AVR, таймер (компоратор типа lm 358, микроконтроллер и т. д. Также его применяют различные интегральные микросхемы для контроля входных импульсов, обеспечивая связь между источником сигнала и его центром назначения.
Фото – компараторы для компьютера
Наиболее популярным примером является компаратор триггер (регулятор) Шиммера. Он работает в режиме многоканальности, соответственно, может сравнивать большое количество сигналов. В частности, данный триггер применяется для того, чтобы восстановить цифровой сигнал, который искажает связь в зависимости от уровня напряжения и расстояния источника питания.
Это аналог стандартного компаратора, просто с более расширенным функционалом, который обеспечивает измерение нескольких входящих сигналов.
Фото – ОУ компаратор
Также есть компаратор шероховатости. Это устройство, которое помогает визуально определить состояние поверхности, которая уже подвергалась обработке. Применение этого приспособления обосновано необходимостью определять допуски обработанных ранее поверхностей.
Программирование и компаратор
Компоратор используется не только как часть электрической схемы ШИМ и т. д., его часто используют для создания отдельных программ или их компонентов. Например, устройство часто используется для создания java-коллекций.
- Чтобы работать, Вам понадобится специальная программа Maven. Для начала Вам нужно создать проект, для полноценной работы необходимо подключение к интернету. Создаете новый проект, в структуре выберете два компонента: comparator и pojo. Наличие проверяется при помощи утилиты JUnit 4.11;
- Установите pom.xml и создайте новый файл. Прерывание процесса недопустимо, поэтому очень важно на каждом этапе сохранять. После осуществляется создание и настройка POJO, где указываются нужные настройки. Параметры зависят от требований к конкретной библиотеке. Это могут быть даты рождения, общая информация по проживанию и т. д.;
- И только после создается компаратор. Это класс, который используется для поверки данных и их распределения по нужным папкам. Использование данного класса необходимо, если нужно отсортировать определенную информацию по заданным параметрам (цвета, размеры, даты). Благодаря этому обеспечивается защита данных и их классификация по определенному принципу.
Купить готовый компаратор можно в любом магазине радиотехнических приборов и электротехники. Цена прибора варьируется в зависимости от его назначения и количества каналов.
Операционный усилитель LM358 стал одним из самых популярных типов компонентов аналоговой электроники. Этот небольшой компонент может быть использован в самых разнообразных схемах, осуществляющих усиление сигналов, в различных генераторах, АЦП и прочих полезных устройствах.
Все радиоэлектронные компоненты следует разделять по мощности, диапазону рабочих частот, напряжению питания и прочим параметрам. А операционный усилитель LM358 относится к среднему классу устройств, которые получили самую широкую сферу применения для конструирования различных устройств: приборы контроля температуры, аналоговые преобразователи, промежуточные усилители и прочие полезные схемы.
Описание микросхемы LM358
Подтверждением высокой популярности микросхемы являются ее рабочие характеристики, позволяющие создавать много различных устройств. К основным показательным характеристикам компонента следует отнести нижеследующие.
Читать также: Как восстановить якорь электродвигателя
Приемлемые рабочие параметры: в микросхеме предусмотрено одно и двухполюсное питание, широкий диапазон напряжений питания от 3 до 32 В, приемлемая скорость нарастания выходного сигнала, равная всего 0,6 В/мкс. Также микросхема потребляет всего 0,7 мА, а напряжение смещения составит всего 0,2мВ.
Таблица характеристик
| Параметр | LM358, LM358N |
| Питание, вольт | 3-32В |
| Биполярное питание | ±1,5В до ±16В |
| Потребляемый ток | 0,7мА |
| Напряжение смещения по входу | 3мВ |
| Ток смещения компенсации по входу | 2нА |
| Входной ток смещение | 20нА |
| Скорость нарастания на выходе | 0,3 В/мсек |
| Ток на выходе | 30 — 40мА |
| Максимальная частота | 0,7 до 1,1 МГц |
| Коэффициент дифференциального усиления | 100дБ |
| Рабочая температура | 0° до 70° |
Микросхемы различных производителей могут иметь разные параметры, но всё в пределах нормы. Единственное может сильно отличаться максимальная частота у одних она 0,7МГц, у других до 1,1МГц. Вариантов использования ИМС накопилось очень много, только в документации их около 20 штук. Радиолюбители расширили это количество более 70 схем.
Советуем к прочтению: Самодельные металлоискатели, или как сделать металлоискатель своими руками
Типовой функционал из datasheet на русском:
- компараторы;
- активные RC фильтры;
- светодиодный драйвер;
- суммирующий усилитель постоянного тока;
- генератор импульсов и пульсаций;
- низковольтный детектор пикового напряжения;
- полосовой активный фильтр;
- для усиливания с фотодиода ;
- инвертирующий и не инвертирующий усилитель;
- симметричный усилитель;
- стабилизатор тока;

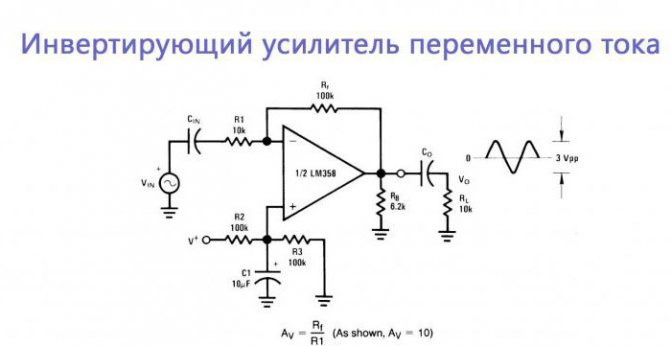

- инвертирующий усилитель переменного тока;
- дифференциальный усилитель постоянного тока;
- мостовой усилитель тока.
Описание выводов

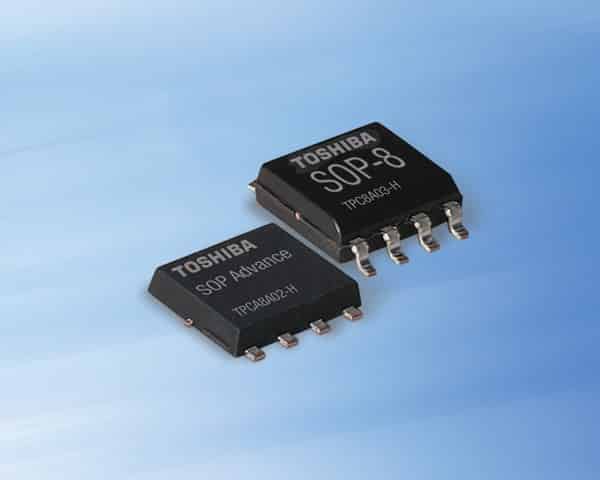

Микросхема реализована в стандартных корпусах DIP, SO и имеет 8 выводов для подключения к цепям питания и формирования сигналов. Два из них (4,
используются в качестве выводов двухполярного и однополярного питания в зависимости от типа источника или конструкции готового устройства. Входы микросхемы 2, 3 и 5, 6. Выходы 1 и 7.
В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции. Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов.
Микросхема является популярной и используется в бытовых приборах, эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами. Для этого интегральный элемент выпускается в различных корпусах.
Аналоги микросхемы
Являясь средним по параметрам, операционный усилитель LM358 имеет аналоги по техническим характеристикам. Компонент без буквы может быть заменен на OP295, OPA2237, TA75358P, UPC358C, NE532, OP04, OP221, OP290. А для замены LM358D потребуется использовать KIA358F, NE532D, TA75358CF, UPC358G. Интегральная микросхема выпускается в серии с другими компонентами, которые имеют отличия лишь в температурном диапазоне, предназначенные для работы в суровых условиях.
Встречаются операционные усилители с максимальной температурой до 125 градусов и с минимальной до 55. Из-за чего сильно разнится и стоимость устройства в различных магазинах.
К серии микросхем относятся LM138, LM258, LM458. Подбирая альтернативные аналоговые элементы для применения в устройствах важно учитывать рабочий температурный диапазон. Например, если LM358 с пределом от 0 до 70 градусов недостаточно, то можно использовать более приспособленные к суровым условиям LM2409. Также довольно часто для изготовления различных устройств требуется не 2 ячейки, а 1, тем более, если место в корпусе готового изделия ограничено. Одними из самых подходящих для использования при конструировании небольших устройств являются ОУ LM321, LMV321, у которых также есть аналоги AD8541, OP191, OPA337.
Особенности включения
Существует много схем подключения операционного усилителя LM358 в зависимости от необходимых требований и выполняемых функций, которые будут к ним предъявлены при эксплуатации:
- неинвертирующий усилитель;
- преобразователь ток-напряжение;
- преобразователь напряжение-ток;
- дифференциальный усилитель с пропорциональным коэффициентом усиления без регулировки;
- дифференциальный усилитель с интегральной схемой регулирования коэффициента;
- схема контроля тока;
- преобразователь напряжение-частота.
Рабочие условия
VCC = ±15 V, TA = 25°C
| Параметр | Условия | TYP | Ед. изм. | |
| SR | Скорость нарастания при единичном усилении | RL = 1 МОм, CL = 30 пФ, VI = ±10 В (см. Рис. 3) | 0.3 | В/мкс |
| B1 | Ширина полосы при единичном усилении | RL = 1 MОм, CL = 20 пФ (см. Рис. 3) | 0.7 | МГц |
| Vn | Эквивалентное напряжение шумов, приведенное ко входу | RS = 100 Ом, VI = 0 В, f = 1 кГц (см. Рис. 4) | 40 | нВ/vГц |
Усилитель с единичным коэффициентом усиления
Схема для проверки шумов
Популярные схемы на lm358
Существуют различные устройства, собранные на LM358 N , выполняющие определенные функции. При этом это могут быть всевозможные усилители как УМЗЧ, так и в промежуточных цепях измерений различных сигналов, усилитель термопары LM358, сравнивающие схемы, аналого-цифровые преобразователи и прочее.
Неинвертирующий усилитель и источник опорного напряжения
Это самые популярные типы схем подключения, применяемые во многих устройствах для выполнения различных функций. В схеме неинвертирующего усилителя выходное напряжения будет равно произведению входного на пропорциональный коэффициент усиления, сформированный отношением двух сопротивлений, включенных в инвертирующую цепь.
Схема источника опорного напряжения пользуется высокой популярностью благодаря своим высоким практическим характеристикам и стабильности работы в различных режимах. Схема отлично удерживает необходимый уровень выходного напряжения. Она получила применение для построения надежных и высококачественных источников питания, аналоговых преобразователей сигналов, в устройствах измерения различных физических величин.
Генератор синусоидальных сигналов
Одной из самых качественных схем синусоидальных генераторов является устройство на мосте Вина. При корректном подборе компонентов генератор вырабатывает импульсы в широком диапазоне частот с высокой стабильностью. Также микросхема LM 358 часто используется для реализации генератора прямоугольных импульсов различной скважности и длительности. При этом сигнал является стабильным и высококачественным.
Усилитель
Основным применением микросхемы LM358 являются усилители и различная усилительная аппаратура. Что обеспечивается за счет особенностей включения, выбора прочих компонентов. Такая схема применяется, например, для реализации усилителя термопары.
Усилитель термопары на LM358
Очень часто в жизни радиолюбителя требуется осуществлять контроль температуры каких-либо устройств. Например, на жале паяльника. Обычным градусником это не сделаешь, тем более, когда необходимо изготовить автоматическую схему регулирования. Для этого можно использоваться ОУ LM 358. Эта микросхема имеется малый тепловой дрейф нуля, поэтому относится к высокоточным. Поэтому она активно используется многими разработчиками для изготовления паяльных станций, прочих в устройствах.
Читать также: Почему центровые сверла делают более качественные отверстия
Схема позволяет измерять температуру в широком диапазоне от 0 до 1000 о С с достаточно высокой точностью до 0,02 о С. Термопара изготовлена из сплава на основе никеля: хромаля, алюмеля. Второй тип металла имеет более светлый цвет и меньше подвержен к намагничиванию, хромаль темнее, магнитится лучше. К особенностям схемы стоит отнести наличие кремниевого диода, который должен быть размещен как можно ближе к термопаре. Термоэлектрическая пара хромаль-алюмель при нагреве становится дополнительным источником ЭДС, что может внести существенные коррективы на основные измерения.
Простая схема регулятора тока
Схема включает кремниевый диод. Напряжения перехода с него используется как источник опорного сигнала, поступающий через ограничивающий резистор на неинвертирующий вход микросхемы. Для регулировки тока стабилизации схемы использован дополнительный резистор, подключенный к отрицательному выводу источника питания, к неивертирующему входу МС.
Схема состоит из нескольких компонентов:
- Резистора, подпирающего ОУ минусовым выводом и сопротивлением 0,8 Ом.
- Резистивного делителя напряжения, состоящего из 3 сопротивлений с диодом, выступающего источником опорного напряжения.
Резистор номиналом 82 кОм подключен к минусу источника и положительному входу МС. Опорное напряжение формируется делителем, состоящим из резистора 2,4 кОм и диода в прямом включении. После чего ток ограничивается резистором 380 кОм. ОУ управляет биполярным транзистором, эмиттер которого подключен непосредственно к инвертирующему входу МС, образовав отрицательную глубокую связь. Резистор R 1 выступает измерительным шунтом. Опорное напряжение формируется при помощи делителя, состоящего из диода VD 1 и резистора R 4.
В представленной схеме при условии использования резистора R 2 сопротивлением 82 кОм ток стабилизации в нагрузке составляет 74мА при входном напряжении 5В. А при увеличении входного напряжения до 15В ток увеличивается до 81мА. Таким образом, при изменении напряжения в 3 раза ток изменился не более, чем на 10%.
Схемы подключения
Ниже приведем несколько простых схем включения lm358 которые могут вам пригодится. Все они являются ознакомительными, так что обязательно проверяйте все перед внедрением в производственной сфере.
Схема в мощном неинвертирующим усилителе.
Преобразователь напряжения — ток.
Схема с дифференциальным усилителем.
Неинвертирующий усилитель средней мощности.
Схема не инвертирующего усилителя
Описание схемы:
- На плюсовой вход подается сигнал.
- К выходу операционного усилителя подключается два постоянных резистора R2 и R1, соединенных последовательно.
- Второй резистор соединен с общим проводом.
- Точка соединения резисторов подключается к минусовому входу.
Чтобы вычислить коэффициент усиления, необходимо воспользоваться простой формулой: k=1+R2/R1.
Если имеются данные о значении сопротивлений, входного напряжения, то нетрудно посчитать выходное: U(out)=U(in)*(1+R2/R1). При использовании микросхемы LM358 и резисторов R1=10 кОм и R2=1 МОм, коэффициент усиления окажется равен 101.
Схема мощного не инвертирующего усилителя
Элементы, который применены в конструкции не инвертирующего усилителя, и их параметры:
- В качестве микросхемы используется LM358.
- Значение сопротивления R1=910 kOm.
- R2=100 kOm.
- R3=91 kOm.
Для усиления сигнала применяется полупроводниковый биполярный транзистор VT1.
По напряжению коэффициент усиления при условии использования таких элементов равен 10. Чтобы посчитать коэффициент усиления в общем случае, необходимо воспользоваться такой формулой: k=1+R1/R2. Для вычисления коэффициента по току всей схемы необходимо знать соответствующий параметр используемого транзистора.
Схема преобразователя напряжение-ток
Схема приведена на рисунке и немного похожа на ту, которая была описана в конструкции не инвертирующего усилителя. Но здесь добавлен биполярный транзистор. На выходе сила тока оказывается прямо пропорциональна напряжению на входе операционного усилителя.
И в то же время сила тока обратно пропорциональна сопротивлению резистора R1. Если описать это формулами, то выглядит следующим образом:
I=U(in)/R.
При величине сопротивления R1=1 Om, на каждый 1V напряжения, прикладываемого ко входу, на выходе будет 1А тока. Схема включения LM358 в режиме преобразователя напряжения в ток используется радиолюбителями для конструирования зарядных устройств.
Схема преобразователя ток-напряжение
При помощи такой простой конструкции на операционном усилителе LM358 можно осуществить преобразование тока с малым значением в высокое напряжение. Описать это можно такой формулой:
U(out)=I*R1.
Если в конструкции применяется резистор сопротивлением 1 МОм, а по цепи протекает ток со значением 1 мкА, то на выходе элемента появится напряжение со значением 1В.
Советуем к прочтению: Варистор: принцип работы, основные характеристики, обозначение на схеме
Схема простого дифференциального усилителя
Данная конструкция получила широкое распространение в устройствах, которые измеряют напряжение у источников, обладающих высоким сопротивлением. Необходимо учитывать особенность – отношения сопротивлений R1/R2 и R4/R3 должны быть равны. Тогда на выходе напряжение окажется со следующим значением:
U(out)=(1+R4/R3)*(Uin1-Uin2).
При этом коэффициент усиления может быть рассчитан по формуле k=(1+R4/R3). В том случае, если сопротивления всех резисторов равны 100 кОм, коэффициент окажется равен 2.
Схема монитора тока
Еще одна схема, которая позволяет проводить измерение значения тока в питающем проводе. Она состоит из шунтирующего сопротивления R1, операционного усилителя LM358, транзистора npn-типа и двух резисторов. Характеристики элементов:
- микросхема DA1 – LM358;
- сопротивление резистора R=0,1 Ом;
- значение сопротивления R2=100 Ом;
- R3=1 кОм.
Напряжение питания ОУ должно быть минимум на 2 В больше, нежели у нагрузки. Это обязательное условие функционирования схемы.
Схема преобразователя напряжения в частоту
Этот прибор потребуется в том случае, когда возникнет необходимость в подсчете периода или частоты какого-либо сигнала.
Схема применяется в качестве аналогово-цифрового конвертера. Параметры элементов, используемых в конструкции:
- DA1 – LM358;
- C1 – 0,047 мкФ;
- R1=R6=100 кОм;
- R2=50 кОм;
- R3=R4=R5=51 кОм;
- R6=100 кОм;
- R7=10 кОм.
Это все конструкции, которые могут быть построены с использованием операционного усилителя. Но область применения LM358 на этом не ограничивается, существует большое количество схем намного сложнее, позволяющих реализовать различные возможности.
